はい、みなさまこんにちは( ﾟДﾟ)！

現代風の住宅ではあまり考えられませんが、

昔の日本家屋や洋風建築では結構あるあるの、

引掛けｼｰﾘﾝｸﾞがズボっと抜け落ちてしまうやつ、、(; ･`д･´)

壁は合板やベニヤ板で化粧されていますが、実は

触るとペラペラで、縦の継ぎ目に隙間が空きがち、、

そして天井はボード、、と思いきや、

岩綿吸音板の化粧板で、段ボールのようなモサモサな

素材でできています(‘ω’)

そしてナショナル（現パナソニック）の古いタイプの

コンセントやスイッチがついてますが、

裏ボックスは鉄製で、そして電線接続の端子も

側面でむき出しのマイナスビス、、、

漏電しそうな要素がタップりの配線器具ですね(; ･`д･´)

で、天井材ですが、

引掛け吊り金具をねじ込み、鎖か何かで器具を吊って

固定しながら、本体を引掛けｼｰﾘﾝｸﾞで接続されてるタイプ

ですと、

天井材を固定している天井地を無視して、

引掛けｼｰﾘﾝｸﾞを部屋の真ん中に取付していたりするため

器具の紐を引っ張ったりすると、引掛けｼｰﾘﾝｸﾞごと

ズボっと器具が崩落するケースがあります(; ･`д･´)

普段はリモコンでオンオフしていて、器具のヒモを

引っ張らないようにしていたようですが、

ついつい器具本体の紐を引っ張ってこのような形になって

しまったようです(; ･`д･´)

そこで、天井材の目地にある天井地に穴を開けて、

既設のVA電線をそちらに呼び込む作戦(; ･`д･´)

なんとか成功(‘ω’)

、、この方法はたいてい失敗におわりますが(; ･`д･´)

そして、丸型の引掛けｼｰﾘﾝｸﾞベースを取付(‘ω’)

そして、器具を元に戻します(*’ω’*)

作業完了です(‘◇’)ゞ

前のｼｰﾘﾝｸﾞ穴はパテでとりあえず埋めていますが、

直付けのLEDシーリングに交換してもらえば、

古い穴や破れた天井材なども隠せて

スッキリしますよと提案をして作業終了です(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

某施設内、天井換気扇の取替の続きです(‘ω’)ノ

ケイカル板後付の天井換気扇取替①！

天井裏からしか取替不可能なパターンですが、

とりあえず、一縷の望みをかけて、換気扇本体を固定して

いるであろう野地板を切ってみる(‘ω’)

ただ、これを切断しても、

この野地板の下の板が、ケイカル版をビスで留めていたら

換気扇本体には関係ないのだが、、

四方切断してみると、、、、

、やはりびくともしません( ;∀;)

悩んでいても仕方ないので、

換気扇を分解、破壊してくりぬいていくしかありません(; ･`д･´)

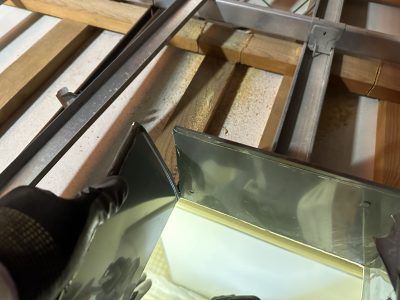

金切りばさみやセイバーソーなどで、鉄板を

チョキチョキしていきます(; ･`д･´)

ジャバラの接続部は、下からビスが本体と一緒にもまれて

固定されているので、

これは側面の鉄板を切り刻んで

取り除くしかありません(; ･`д･´)

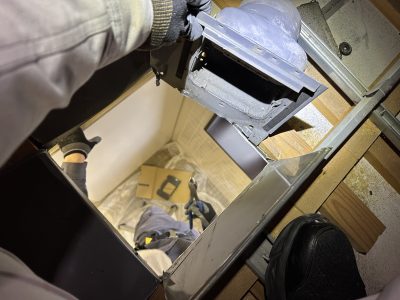

チョキチョキと切り刻んで、折り曲げたりして

分解していきます(; ･`д･´)

もう少し、、

チョット角が残っているだけで、新しい本体が入りません

ので、、根気よく分解(; ･`д･´)

ひし形に辺がバチッているところを正方形に修正して、、

パイプの接続部をアルミテープで接着(*’ω’*)

そしてやっと新しい本体を投入、固定(*’ω’*)

最初からこの形でついてくれていれば、

こんなに苦労することは無かった、、(; ･`д･´)

カバーをして、作業完了(‘ω’)ノ

、、これ実は男子トイレでして、

女子トイレも同じ仕様の換気扇あり、、(; ･`д･´)

また同じように女子トイレも同じ時期の機器なので

故障して、この取替工事が待っている,,,

((+_+))と考えると萎えてしまいますが、

どんな困難な状況でも、施工をするのが我々プロの

電気屋の定めですので、どんな境遇でもお任せ有れ！

はい、みなさまこんにちは( ﾟДﾟ)！

いつもお世話になっている某施設のトイレ換気扇が

動いていないというので、確認したところ、

これはかなりの激戦が繰り広げられることを

パッと見て創造できました(; ･`д･´)

こちらの天井換気扇、

パッと見て、このグリルカバーだけみていてはいけません、、。

カバーを開けたとき、

ここで異変に気付けば、工事が簡単ではないことが想像

できます(; ･`д･´)

↓過去ブログの例でいいますと

浴室天井換気扇取替！

天井換気扇というのは、たいていは天井ボードが貼られた後に、

下から天井に向けて後付します(‘ω’)

だから、本体の耳の部分で天井に向かってビス等で

固定されてるわけです(*’ω’*)

そうでないと、数十年後に機器が壊れた場合、

下に本体やパイプを出して取替できなくなりますよね(‘ω’)

ですが、今回のように、換気扇の本体の開口と、

天井ボードの開口がおんなじの場合は、

下から換気扇本体を取り出すには、

ボードを開口するか、天井裏からどうにかして交換

するしかありません(; ･`д･´)

点検口が近くにあったので、のぞいてみると、、

軽天の吊りに、木の板を下地にいれて、

その木地をめがけてケイカル板を軽天ビスで固定

されています(; ･`д･´)

、、これはかなり最悪な状況です(; ･`д･´)ｗ

換気扇まで近づいていくと、、

換気扇の開口補強をして、その木地に換気扇本体を

固定して、

それから一番下からケイカル板をまとめてビスで

固定してますね(; ･`д･´)

しかし、ケイカル板の固定しているビス穴は

パテ埋めされて、塗装されているので、

これをほじくり返してビス穴を見つけたとしても、

それとは別に、ケイカル板と換気扇本体に

また別でビスがあってそれを外さないと

換気扇ははずれません、、

、、非常に最悪な状況です(; ･`д･´)ｗ

、、次回へ続く(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

小学校図書室漏電改修①！

某小学校にて、漏電の改修に来ておりますが、

絶縁の悪い古いプリンターという機器が悪いものをみつけ、

さらに３７年経過していた古い主幹ブレーカーも新品に

交換した、、

でもまだ照明のスイッチをいれたら、漏電が働いて

停電してしまう(; ･`д･´)

とりあえず、第３の原因を調べるべく、

予測をたててみていくしかありません(‘ω’)

令和３年にLED化工事があり、その頃から

主幹ブレーカーが頻繁に落ちるようになったという(‘ω’)

ただ、それ以前からもちょくちょくブレーカーは落ちていた

ので、それは、

主幹ブレーカーの不具合や古い絶縁不良のプリンターを

つないでいたからであるとわかる(‘ω’)

怪しいのは、そのＬＥＤ化工事だが、

この黒板灯、吊り下げのパイプも交換しているが、

この目隠しﾌﾟﾚｰﾄ、、なんか怪しい(; ･`д･´)？

黒板灯の後ろに横並びでライトバーの照明が３つ並んで

いますが、

窓側の器具だけ、すこし並びがズレています、、

昔、天井吊り下げのテレビがあったのですが、

その名残で天井コンセントがあり、

昔、そのコンセントから分岐して、天井扇風機の

設置工事を弊社も数校施工したのですが、

その後、全教室にエアコンが導入されてからは、

その天井扇は使わなくなりました(; ･`д･´)

余ったこの回路を使って、またさらに分岐回路を

設けて、

壁にモールにて立ち下がっていたりするのか？

その接続がわるかったりするのであろうか(; ･`д･´)？

天井の中をのぞいてみる(; ･`д･´)

電線が挟まれていたり、ビスなどが電線を突いている、など

とりわけ変わった様子はない、、(; ･`д･´)

昔テレビが吊り下げてあった横のライトバーを外し、

裏ボックスなどをみるが、

ここも問題なさそうだ、、(; ･`д･´)

壁のスイッチの不良、、？

、、みてみるもこちらもなんともない(; ･`д･´)

、、となると、最後に消去法で残るは、

LED化工事の際、取り付けたこのライトバーのうち

どれかが悪いはずである(; ･`д･´)

配線もそのまま再使用されているのが天井裏で確認できた

為に、９台ついているうちのどれかが、悪い、、(; ･`д･´)

そしてついに発見しました(‘ω’)

ライトバーをパカっと開けると、、

ライトバーの中についている電源装置の角をみると、黒い

オコゲが(; ･`д･´)！！

電源線のマイナス側の白線をこの角で挟んで、無理やり

ライトバーを収めていたので、被覆が向けて、

電源装置の本体の鉄部分に心線が触れていたのである(; ･`д･´)

スイッチがオンになり、マイナス側に通電した時に、

この部分が漏電の原因になっていたわけで、

照明を点灯しなければ、漏電遮断器が作動しないということ

で合点がいきました(; ･`д･´)

被覆がめくれていたところを絶縁テープできっちり巻いて

ライトバーをおさめると、

全箇所点灯して、コンセントも問題なく　主幹ブレーカー

作動することなく作業が完了できました(*’ω’*)

今回は３つの要因で不具合が重なっていたということで

ややこしい案件でしたが、解決できてよかったです(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

今回は吹抜け天井についているシーリングファンの

取替の様子をご紹介(*’ω’*)

今回のはとてもラッキーでして、

、、というのも昇降装置が備わっていたからです(*’ω’*)

空調の効率をあげるためにサーキュレーターとして

取付してあるｼｰﾘﾝｸﾞﾌｧﾝですが、

今回のお宅のものは昇降装置があったので、取替自体は

とても楽させていただきました(; ･`д･´)

腰高くらいまでワイヤーでおりてくるので羽根の掃除や

機器の取替にはとても助かりますね(; ･`д･´)

さて、

パナソニック製のｼｰﾘﾝｸﾞﾌｧﾝSP7090に吊りしたパイプも

セットで交換です(*’ω’*)

古い機器を取外し、、

パナ製の機器に取替(‘ω’)

羽根もつけて完了です(‘◇’)ゞ

ウイーンとワイヤーをあげていき、、

作業完了です(‘◇’)ゞ

昭和の日本家屋ではなかんかお目にかからないものですが、

平成から令和の住宅では吹抜けも多くなり、

シーリングファンもよく見るようになりました(‘ω’)

はい、みなさまこんにちは( ﾟДﾟ)！

三田駅前にあるとあるテナントビルにて(‘ω’)

こちらは２，３０年前に弊社が電気工事を施工させて

いただいたビルで、ずっとその後管理をさせていただいて

おります(‘ω’)

１階廊下から屋外へでたところに水槽があり、

その関係で、天井には照明があるものの、影になる部分が

ありました(‘ω’)

ドアの施錠をするのに、暗いということで、

ドアの前に照明を追加します(‘ω’)

この水槽の向こう側はメーター盤が並んでおり、

PF管の配管の上に外灯関係の自動点滅器が設置されて

いるので、ここから電源をとって、

夜中はずっと点いている状態にしたいと思います(‘ω’)

水槽の部分だけ、天井があがっているので、点検口間を

フィッシャーにて電線をひっかけて配線します(‘ω’)

自動点滅器側を穴をあけて配線(‘ω’)

そしてドア前に配線をおとしこみ(‘ω’)

今回設置するのは、こちらの薄型シーリング(*’ω’*)

さらにセンサーライト機能をつけることで、

夜間の人が通った時しか点灯しません(*’ω’*)

経済的です(; ･`д･´)

自動点滅器側を接続(*’ω’*)

ｼｰﾘﾝｸﾞとりつけ完了(‘ω’)ノ

点灯確認です(*’ω’*)

ドア前が明るくなりました(*’ω’*)
