はい、みなさまこんにちは( ﾟДﾟ)！

とある公園で、古いソーラー時計が動かなくなり、

現地調査したところ、部品供給が難しいため、

時計本体ごと取替することになりました(‘ω’)ノ

蓄電池や制御部、、指針モーター、、太陽光パネルなど

いろんな部品を交換すれば長持ちするのですが、、

そもそもセイコーやシチズン

老舗メーカーでは部品供給がパナソニックなどが変わりに

請負っていたりして、なんとか繋がっているものの、

少し変わったメーカーや特注品となると、

どうしても修理できず、新しい時計に交換というものも

出てきてしまいます(‘ω’)ノ

今回のこちらの公園の時計、、

こちらもそんな時代の波に乗り切れなかった時計が設置され

ていまして、

わたしも２０年以上、公園関係の仕事していて、初めて

訪れる公園です(; ･`д･´)

ポールにバンドで巻くタイプの片面時計ですが、

新しい時計は、ポールの上から差し込むタイプで選定(‘ω’)

この時計本体に、

GPSアンテナが搭載した太陽光パネルを取付できるような

現在風のアンテナを取付します(‘ω’)

そして、それを制御する　制御部という駆動器(‘ω’)

この３点を交換です(‘ω’)井

こちらが古い制御部です(*’ω’*)

２０年以上もよくもちましたね(; ･`д･´)

まずは古い時計本体や制御部を撤去します(‘ω’)

そして新しい時計を挿入(‘ω’)

本体から下部の点検口に向かって制御線を垂らします(‘ω’)

アンテナ、モーターからのそれぞれの線を、

制御部に接続します(‘ω’)

さて、あとは時刻調整ですが、

これは電源をオンにすればGPSで勝手に自動で調整

してくれましたΣ( ﾟДﾟ)ﾊｳ

、、なんて賢くて、楽で、、

そして早いΣ( ﾟДﾟ)！

いつも時刻調整に一周ぐるりと針をまわして調整するのに

１５分から２０分はかかりますが、

こやつは、、２分くらいで完了しました(; ･`д･´)

このGPS付のパネルのおかげですね(; ･`д･´)

綺麗に、そしてこれからの管理もしやすくなって

よかったです(‘ω’)ノ

、、公園、みんなこのタイプに交換してくれないでしょうか、、

(; ･`д･´)！？

はい、みなさまこんにちは( ﾟДﾟ)！

配水池での接地改修工事が続いております。

前回で、概ね１０Ω以下の数値をたたき出したところで、

配水池でのＣ種接地改修工事③！

場面は変わって、山の上の配水池まで接地線を入線して

行く様子をご紹介(‘ω’)

下界では掘削してアース棒を打設していますが、

合間をくぐって、山のうえの配水池の制御盤まで

ハンドホールをいくつか入線していきます(‘ω’)

およそ１５０ｍほど斜面を上がっていきますが、

まずは八の字かいて接地線をのばします(‘ω’)

次のハンドホールからスチールをつっこんで、よびこみます

上のハンドホールでひっぱります(‘ω’)

次のハンドホール分を引っ張り出します(‘ω’)

、、これ２人で入線しているので、一個一個あるていど

取出していくしかないんですね(; ･`д･´)

そして、一番下のハンドホールから上に上がってもらい、

私も次の上のハンドホールへ移動(; ･`д･´)

同じ要領で、ずんどこずんどこ、登っていきます(; ･`д･´)

そして、ついに、、

頂上の配水池がみえました(; ･`д･´)

やっと場内のハンドホールまでたどり着きました(‘ω’)ノ

計装盤のアース端子に接続します(‘ω’)ノ

そして、また下界におりて、引込柱のすぐ横のハンドホール、

こちらから引込盤までを最後に入線します(‘ω’)ノ

そして、今回打設した新しい鬼より線と繋いだ接地線も

盤にいれます(‘ω’)

これらを引込盤のアース端子に繋ぎこんで完了です(‘◇’)ゞ

これで山の上の配水池とつながるわけです(*’ω’*)

、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

公園の照明が全部消灯していると依頼を受けて

調べてにいくと、漏電ブレーカーが落ちていました(‘ω’)

漏電によるブレーカーの動作だとすると、

漏電を直さないと、ずっと照明もつかないので、

緊急的に修繕しないといけません(‘ω’)

住宅地の中のグラウンドと小さな公園を賄っている照明盤

絶縁は、0.05MΩということで、

ブレーカーはあがりません(; ･`д･´)

とりあえず６灯ほどの照明なので、

照明の灯具や電源装置が悪いと予測して、一個一個

蓋を外していき、メガチェックをしていきます(; ･`д･´)

しかし、なかなかみつからないものです(; ･`д･´)

この植え込み、、植栽に点検蓋がすっぽり覆われて、、、

蓋をひらけるために、、植栽の伐採、、(; ･`д･´)

巣をあらされ、、蚊も大量に襲ってきます( 一一)

しかし、、予想に反して、ここも問題なく、、

地中埋設の電線がわるいのか、、と各接続部をばらして、

調べにかかっていたところ、、

見落としていた、一本があり、、

この点検口をみてみると、、

下が腐って、腐食している、、

すごい怪しいです(; ･`д･´)、、

蓋を開けると、

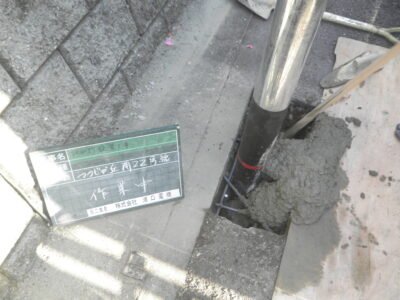

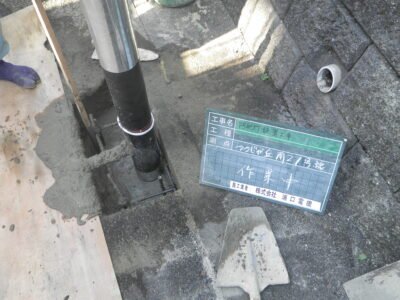

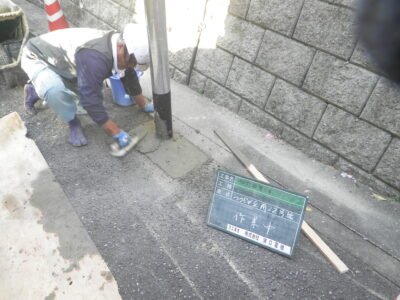

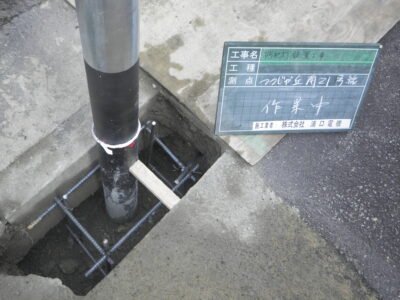

根元を補修した後があり、、点検口の開口が下半分

覆われていました(; ･`д･´)

根元の補修としては、これでいいのかもしれませんが、、

開口部をちいさくされていることで、、

このように電源線の接続部やカットアウトスイッチが

下の方にとりのこされたままである(; ･`д･´)、、。

最後に発見した、このカットアウトスイッチ、

これがすごく怪しいので、なんとか引っ張り出して、、

中をみると、湿気て濡れています(; ･`д･´)

これでまちがいなし(; ･`д･´)

この二次側の灯具か、もしくはカットアウトスイッチ

本体が悪いと特定(; ･`д･´)

なんとかカットアウトスイッチを交換し、

絶縁は直りました(; ･`д･´)

これだけ調べて、、結局はこれだけの原因だけ

なのか、、と悲しすぎる(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

工業団地内にある某工場にて、配管・配線工事です(*’ω’*)

工場のなかでは、機械が動き、耐衝撃性や耐油性などの

性能が求められる材料の選定になるので、

PF管ではなく、金属の層で覆われている、メカフレキという

可とう電線管で配管していきます(‘ω’)ノ

はい、今回は制御電線の配線ということで、

VCTF1.2sq-4Cと、ﾒｶﾌﾚｷ36タイプを使います(‘ω’)ノ

こんな感じで、中は金属の管になっています(‘ω’)

こちらをいい長さで切断し、

端部はターミナルコーンというキャップで保護します(‘ω’)ノ

そして、その配管は鉄骨の柱等に、こんな感じで

固定していくというわけです(*’ω’*)

工場に到着しました(‘ω’)ノ

精密機械がはいっている工場なんかは、このように

各ブースや入り口ごとに

エアカーテン、シャワーがついていて、

ゴミや埃をふきとばしてからでないと、次の扉があかない

ようになっています(‘ω’)ノ

お手洗いをお借りしましたが、

アルコール消毒をしないと、トイレの扉があかないように

なっていました(; ･`д･´)、、時代ですね(; ･`д･´)、、

さて、今回の現場はこの一角になります(‘ω’)

この一番上に制御盤を設置するので、そこから、

同じ３階に２回線配管、配線するのと

３階から１階に２回線配管、配線をします(‘ω’)

この消火器ボックスあたりに制御盤を新設するので

ここからまず、１階へむけて遠いところから作業を

進めていきます(‘ω’)

３階から１階まで外側からしたまでメカフレキを伸ばし、

スチールをいれます(‘ω’)

このふにゃふにゃのフレキを配管して固定してしまうと

あとで入線しても線が入らないので、

先に入線した配管と配線を固定していくという順序です(‘ω’)

制御線を入線していきます(‘ω’)

そして、柱や手すりなどに配管を固定して負荷のモーター

側へ配管を伸ばしていきます(‘ω’)

端部を仕舞し、後の接続は機械屋さんに引き継ぎます(‘ω’)

機器更新や入替はまた別日にあるようでして、今回は

それにむけての配線作業だけなのです(‘ω’)

配線していると、盤が搬入され、設置されました(‘ω’)

同じ階の配管配線も済ませて、

盤の中に配線関係は納めておきます(‘ω’)

モーター側は配線のままおいといて、後日接続です(‘ω’)

これにてほんじつの作業は完了です(‘◇’)ゞ

はい、みなさまこんにちは( ﾟДﾟ)！

配水池での接地改修工事が続いております(‘ω’)

配水池でのＣ種接地改修工事②！

U字溝をトンネルして、あとは真っすぐ掘削していき、

１０Ω以下になるまでアース棒を打ち続けるだけです(‘ω’)

まず、３本ほど打って、値を測ってみると、、、

５７．９Ω、、(; ･`д･´)チーン

まだまだ先は長い(; ･`д･´)

ある程度掘削を進めて、

鬼より線を伸ばしていき、、

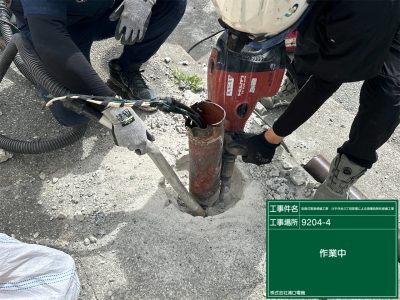

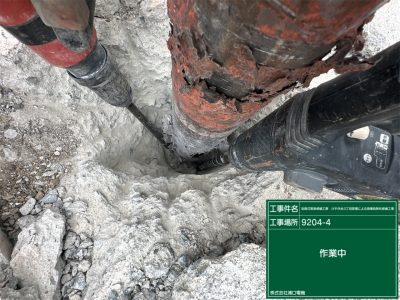

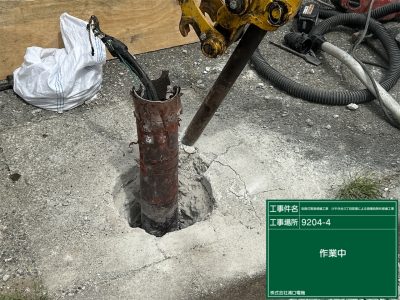

アース棒を打設、

そしてアース棒のリード線と鬼撚り線を圧着で繋げて

合成値を測っていく、、(; ･`д･´)

これの繰り返しです(*’ω’*)

ずんどこずんどこ、、進んでいけば～♪、、

ある程度進んでいって、目星がつくころ、

必殺の　接地低減剤　を使います(*’ω’*)

これは接地抵抗値を落としてくれる魔法の粉末です(*’ω’*)

一袋でだいたい１～３Ωといったところですが、

その１～３Ωは掘削箇所が限りのある現場ではすごく

重要な要素になります(*’ω’*)

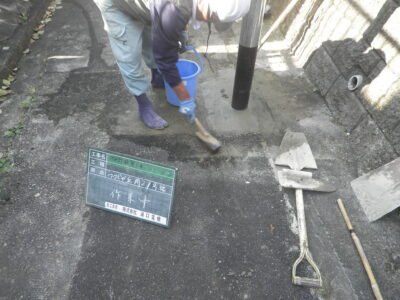

粉末を水を加えながら練りこんで、

そして打設箇所や鬼撚り電線にまぶしていきます(*’ω’*)

べっちょりと接続部や打設部に３袋分ほどかけていきます

、、９．３４Ω(; ･`д･´)！！

ついに１０Ωを下回りました(; ･`д･´)

ただ、９Ω代ですと、夏場など乾燥したり土質経年変化により

数年後にまた１０Ω以上になってしまう可能性があるので、

目指すは７，８Ωまで下げます(; ･`д･´)！

、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

今年の電設材料の展示会エレテピアでは工具を

沢山購入しましたが、続々ととどいております(‘ω’)ノ

その中で、今回はエグゼナの軽量ハンマードリルのご紹介！

開封(‘ω’)ノ

、、ふむ、分厚さはあるものの、初見としてはすごい

箱がコンパクトなのに驚きました(; ･`д･´)

２段になっており、まず上の段に、集塵機と充電電池の

予備を収納、あとキリなどを入れるスペースがある(‘ω’)

集塵機はHEPAフィルター付の見やすく、脱着しやすい

集塵ボックスがついている(‘ω’)ノ

そして下の段に本体と、充電器が収納できる(‘ω’)ノ

本体が長くないので、片手で持ってもバランスは良く

重さを感じない(; ･`д･´)

集塵機と電池をつけた状態で、重さは3.35ｋｇ(‘ω’)ノ

片手でも十分もてる重量である(‘ω’)

ここで計量ハンマーか、本格的なパワー系の

28.8Vの　ﾊﾝﾏｰﾄﾞﾘﾙ　ＥＺ７８８１

どちらを買おうか悩んでいる人の為に比較してみよう(‘ω’)ノ

はい、右が、ＥＺ７８８１の箱になります(‘ω’)ノ

ペタンとおいてみると、分厚さは別として、

箱のコンパクトさは、EZ7881は劣ることがわかる(; ･`д･´)

、、ただ、ボッシュやヒルティの同クラスのハンマードリルは

もっと箱がデカくて、箱の中身の収納具合は、

やはりパナソニックやマキタが断然使いやすい(; ･`д･´)

パカっと蓋を開けると、

どちらも箱の大きさをできるだけふんだんに使って

収納しているのがわかる(*’ω’*)

EZ1HD1J18Vの方は２段目に集塵機やキリなどを収納する

溜め、箱の縦横の寸法は縮めることに成功しており、

箱が小さいというのは、工事車両にも納めやすいのでとても

嬉しい限りである(*’ω’*)

EZ7881の方は、充電電池は28.8Vになるので、少し

大きいが、ﾊﾟﾅｿﾆｯｸの充電器は14ﾎﾞﾙﾄから28.8ボルトまで

おなじもので充電できるのでそこはありがたい(*’ω’*)

エグゼナの軽量ハンマーEZ1HD1J18Vは、

１８ボルトの充電電池なので、インパクトや充電ドリル

など幅広い充電工具と電池が共有できるのが最大の利点！

この両者を比較すると、本体の長さが集塵機をつけると、

こんなに変わってくる(; ･`д･´)

EZ7881の重量は、4.8kgと、　エグゼナの軽量ハンマーと

比べると、1.5ｋｇほど重いが、

本体が長いため、さらに片手で使用時は手に負担が

余計に感じられる(; ･`д･´)

ただ、パワー的には、

３分のアンカーや４分のアンカーを多発する時は、

間違いなくEZ7881のほうが、楽に穿孔できる(*’ω’*)

計量ハンマーでも３分のアンカーは全然穿孔できるが、

トンネルや、橋梁、古いRCの躯体だと

コンクリートの強度も固く、、少しパワー不足である(; ･`д･´)

６㎜のｶｰﾙﾌﾟﾗｸﾞや８．５㎜のAYﾌﾟﾗｸﾞなどの穿孔、打設

が多いかたは、この軽量ハンマーEZ1HD1J18V

お勧めです(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

接地工事の現地調査の模様をお伝えしますが、

今回の現場である配水池での役割は前回↓

配水池での接地工事①！

皆さんの各家庭の蛇口の水がどのようにしてやってくるか

つぶやいております(; ･`д･´)

今回のメインは、山の上にある配水池から引込柱までの

配管ルートの確認プラス距離の試算であります(‘ω’)

まずは上まで登り、

盤からハンドホールへスチールを通す(‘ω’)

実際に配管にスチールを通すことで、管路が塞がったり

へしゃがったりしていないかを確認します(‘ω’)

各ハンドホール　７つくらいありましたかな、、

折りながら、スチールを通し、そしてハンドホールの

蓋がきちんとあくかの確認、

そしてそのスチールを測って実際の必要な電線の長さが

リアルにわかります(‘ω’)

引込柱から一番目のハンドホールへの配管は既設配管の

一つにアース線を共入れさしていただきます(; ･`д･´)

ハシタの１４ｓｑの接地線が倉庫にあった為、

見積が通るとしんじてフライング入線(*’ω’*)

引込盤内から第１ハンドホール間はルートが確保(*’ω’*)

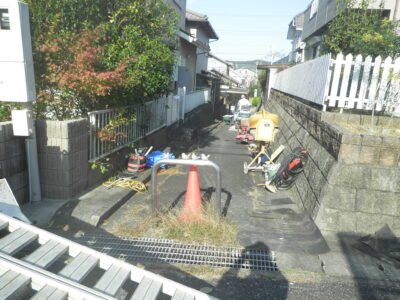

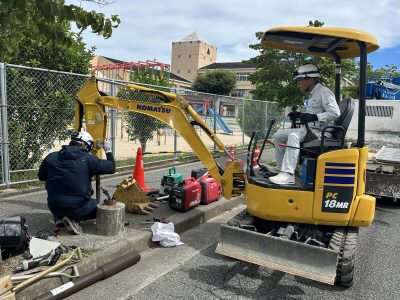

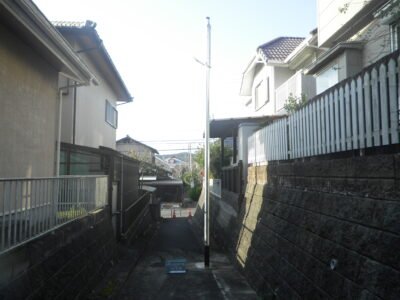

あとは、この引込柱廻りを掘削し、

見えている目の前の側溝のしたをくぐって、

土の部分を掘削していって、接地棒を打ち続けます(*’ω’*)

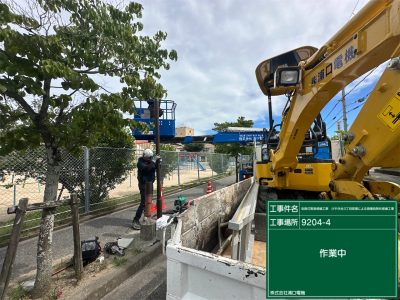

見積は無事にとおり、さっそくですが工事にはいります(*’ω’*)

展開早、、、Σ( ﾟДﾟ)

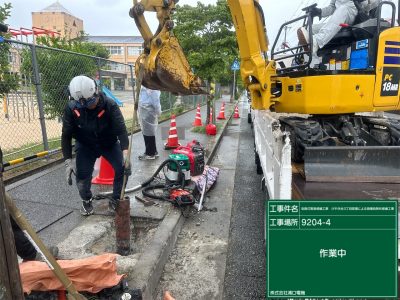

側溝の下をくぐった後は、土の部分を延々と奥へと

掘削していくことになります(*’ω’*)

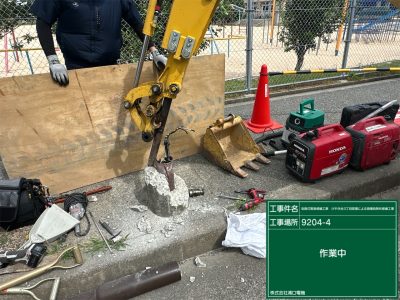

はい、早速掘っていきます(*’ω’*)

さて、溝の下もちょっとコンクリートキリで穿孔し、、

側溝　横断分は　鬼撚り線を入線して

引込柱側は電線の長さが確定しました(*’ω’*)

、、次回へつつく(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

戸建てにお住まいのお客様から換気扇取替の

ご依頼をいただきました(*’ω’*)

このご自宅に住まわれて、２０年以上経過しているが、

レンジフードや他換気扇等、全然壊れたことがないと

いう強運の持ち主(*’ω’*)

三菱の長方形にてコンパクトなタイプのパイプファン(‘ω’)

既設器具を取外し、

後継機種に交換(‘ω’)

、、まだ動かない為、スイッチを見てみる(‘ω’)

パイロットランプが全体に光るタイプの遅れスイッチが

ついていましたが、

このタイプは手持ちがなく、普通のオンピカに交換(‘ω’)

下は照明器具ですが、オンにするとスイッチ全体がひかり

枡が、上の換気扇用はスイッチが壊れており、発光しない、、。

そこでオンピカタイプのﾊﾟｲﾛｯﾄﾗﾝﾌﾟ付0.5A換気用スイッチに

交換して、動作確認できました(*’ω’*)

ホームページをご覧いただき、ご依頼いただいたのですが、

今回は小さい工事かもしれません。。

ただ、これからいろいろメンテナンスが必要な箇所はたくさん

あるので、都度見積りなど依頼してくださることを

願っております(‘ω’)
