はい、みなさまこんにちは( ﾟДﾟ)！

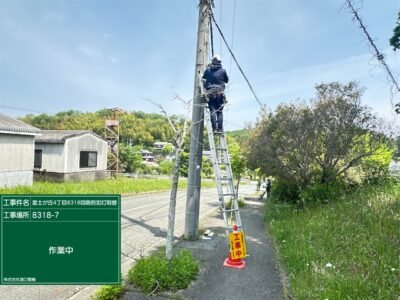

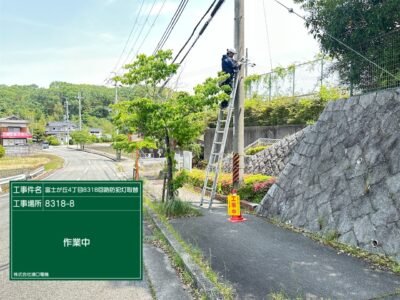

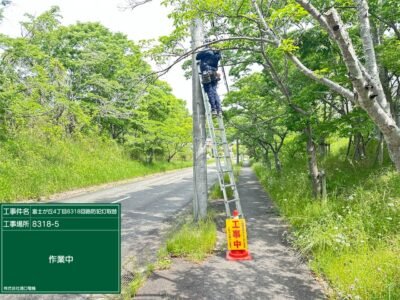

今回のご依頼は、遊歩道についている防犯灯の

間隔がもともと広くて、暗い箇所がいくつかあって

自転車や歩行者が危ないというもの(‘ω’)ノ

まずは、こんな時は現地調査しますが、

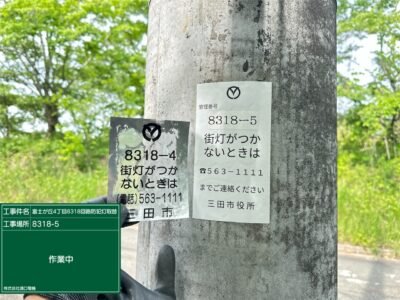

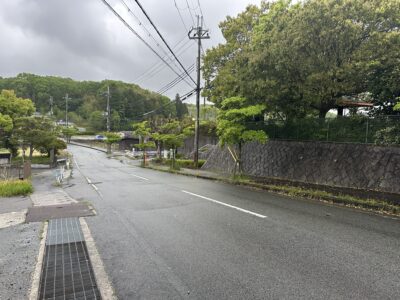

まず公園近くの入り口付近の電柱と電柱の感覚が広く

防犯灯がついている感覚が約６０ｍでした(‘ω’)ノ

外灯などの設置でだいたい設計では４０ｍ置きに設計(‘ω’)

電柱もたいていは４０ｍおきに設置されています(‘ω’)

そう考えると、現地の感覚が広く感じるのも無理

ありません(; ･`д･´)

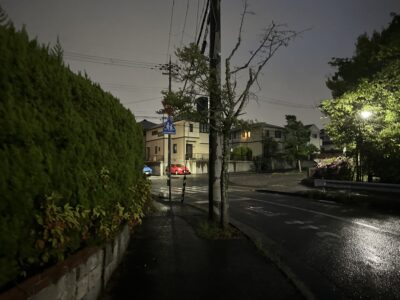

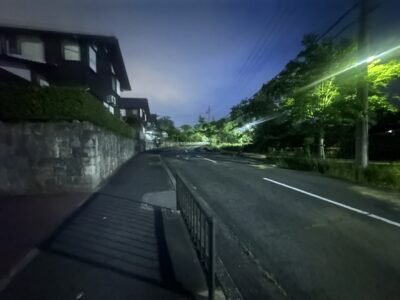

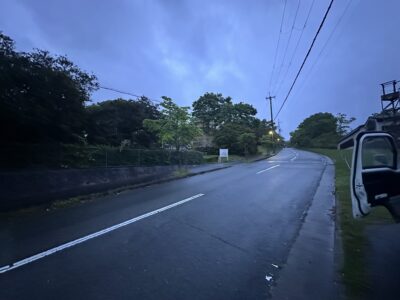

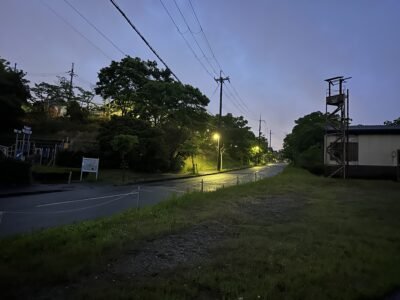

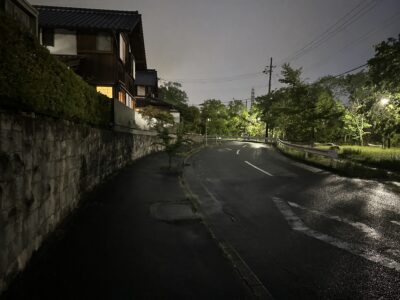

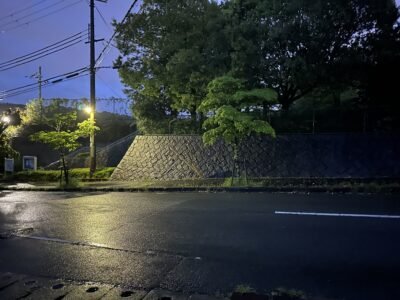

実際夜間にも調査したら、公園の入り口はこんな感じ(‘ω’)

出始めのころの初期のLED防犯灯はついているものの、

ルクス計で照度を測ると、器具のすぐ下でも20ルクス

ほどしかありません(; ･`д･´)

一般的には、推奨基準として

【少なくとも水平照度３ルクス（Bクラス）以上の明るさを確保】

ということで、

Bクラスで

【４ｍ先の歩行者の顔の向きや挙動、姿勢などがわかる明るさ】

Aクラス（5ルクス）で

【４ｍ先の歩行者の顔（目、鼻、口の位置）が識別できる明るさ】

とされています(‘ω’)ノ

電柱と電柱の中間地点では、

1ルクスしかありませんでした(; ･`д･´)

間にポールを追加して器具を増設するのが望ましいですが、

やはり予算の関係もあります(; ･`д･´)

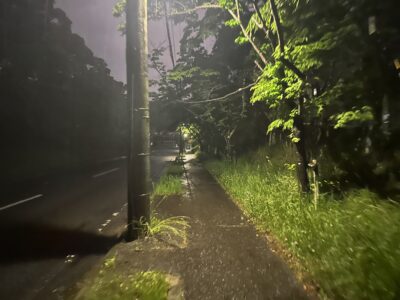

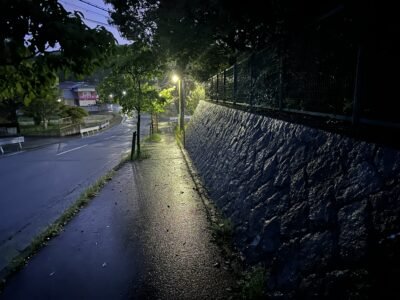

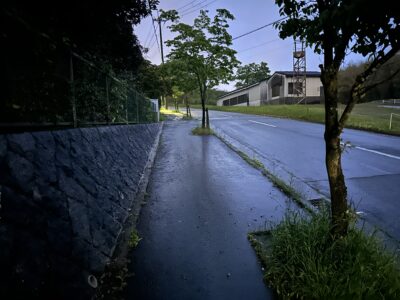

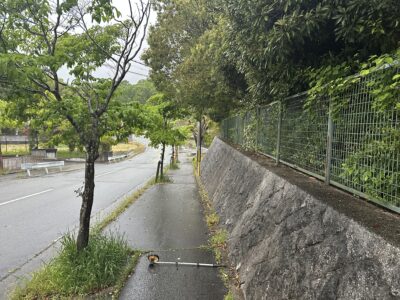

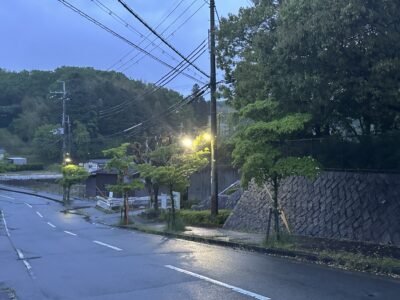

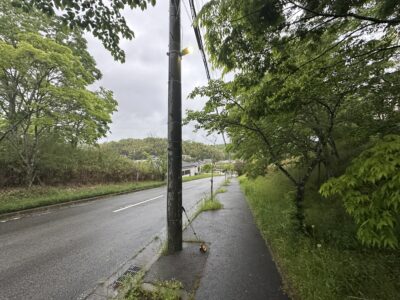

ずんどこ上に道は続いていて、

遊歩道も防犯灯が取付てある電柱の間隔が広い、、

iPhoneが優秀なので補正して明るく映ってしまいますが、

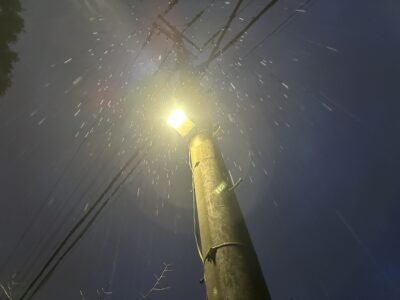

夜になるとほんと暗くて、

器具の直下で20ルクスですが、

すこし通過すると、すぐ1ルクス、、

車道の向かい側は照明柱が数本単独であり、

その光で明るいのですが、

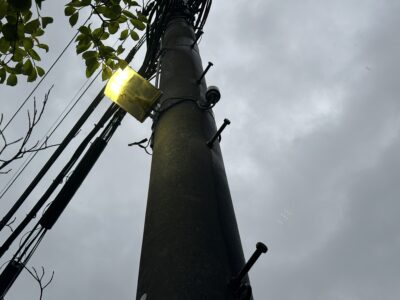

こちらの遊歩道は電柱に２，３本に一か所ずつ防犯灯が

設置されているということで、

本当に暗かったです(; ･`д･´)

、、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

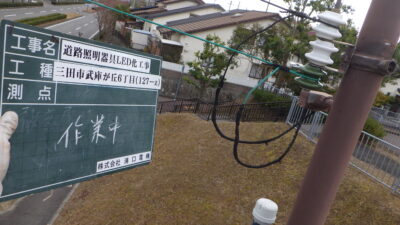

道路照明の照明柱の向きを変えつつ、灯具をLED化

するというおおがかりな工事が続いております(‘ω’)ノ

道路灯LED化、建柱作業で向き変更②！　-兵庫県ﾎﾟｰﾙ建替工事-

前回、照明柱の向きが変わりました(‘ω’)ノ

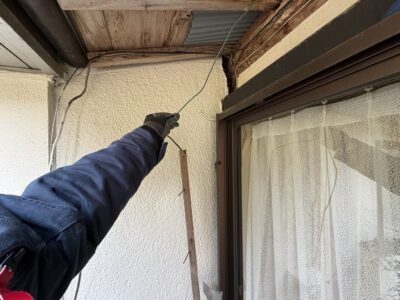

架空で引込されていた電線を復旧して接続します(‘ω’)ノ

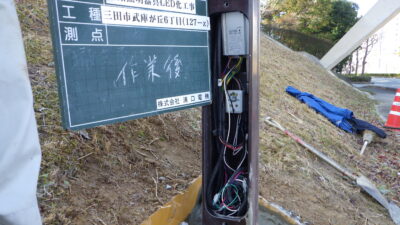

電源装置まわりも結線しなおして、電源復旧(‘ω’)ノ

点灯の確認を先にします(‘ω’)ノ

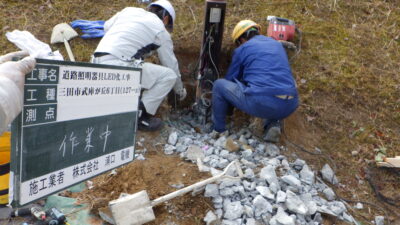

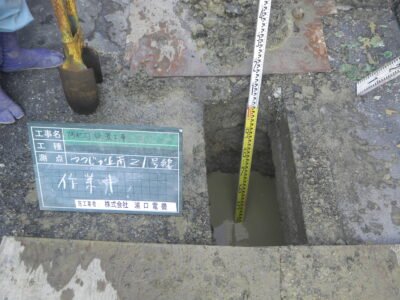

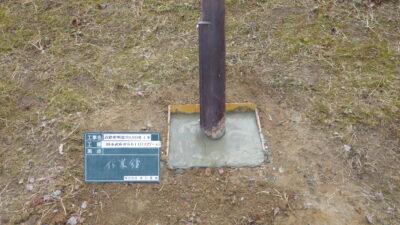

さて、あとはこの法面の掘削部の復旧です(‘ω’)ノ

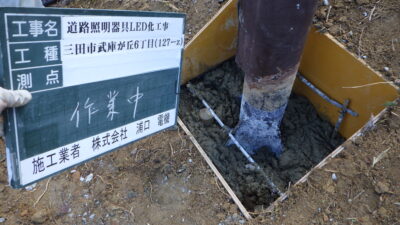

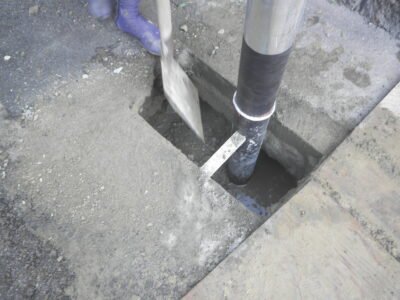

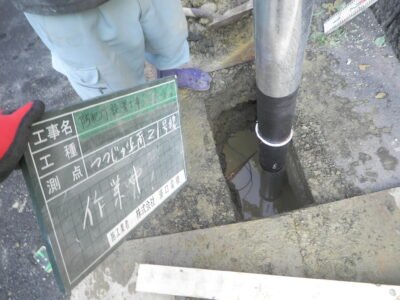

型枠で土留めをして、根巻保護コンクリート打設(‘ω’)ノ

まわりの土は埋戻し、養生期間を置きます(‘ω’)ノ

後日、型枠をばらして、頑固真砂をまぶして、土が

流れてかぶさらないように固めて仕上げます(‘ω’)ノ

作業完了です(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

引込柱建替え、もう少しでクライマックスです(; ･`д･´)！

引込柱取替！引込盤と配管再使用④！　-兵庫県電気工事-

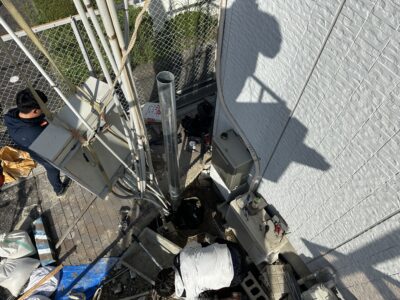

引込ポールを新しく建柱して地中のジェットモルタルも

硬化したので、配管をもどしていきます(‘ω’)ノ

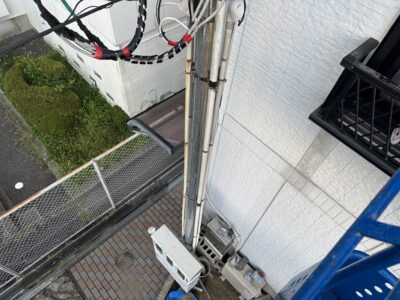

取替するまでこういう状態でしたが、

こんな感じで、ポールに配管たちを固定していき、

スッキリ納まってきました(‘ω’)ノ

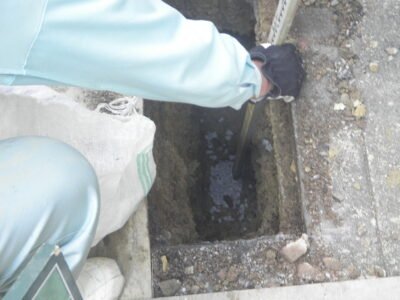

ポルトランドセメントにて、ベースコンを追加して打設(‘ω’)

狭い空間での掘削だったので、照明柱基礎を入れれない分、

コレでもかというくらいにグリ石を交えながら骨材もりもりで

ﾍﾞｰｽｺﾝｸﾘｰﾄを打設します(‘ω’)ノ

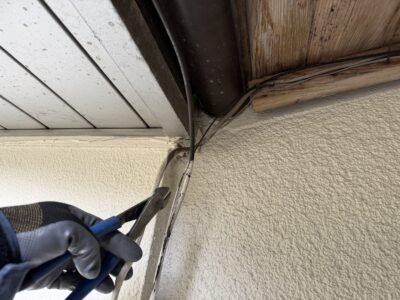

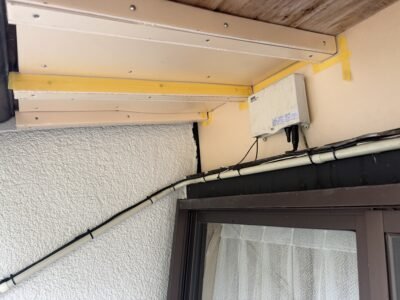

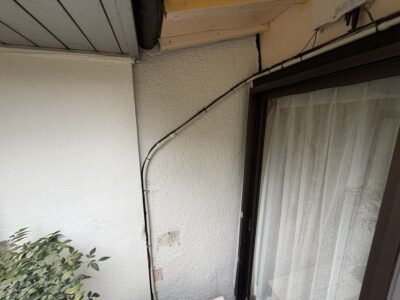

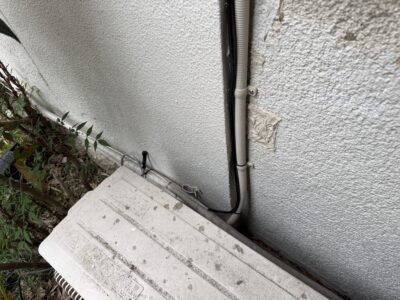

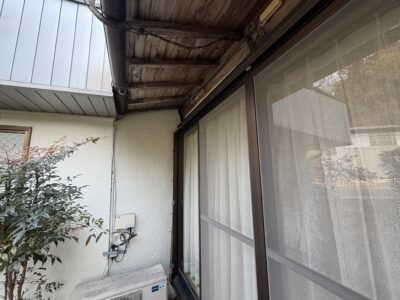

引込盤から露出で立ち上がって、２階へ後工事でエアコン用

電源を配線されている分が有りましたが、

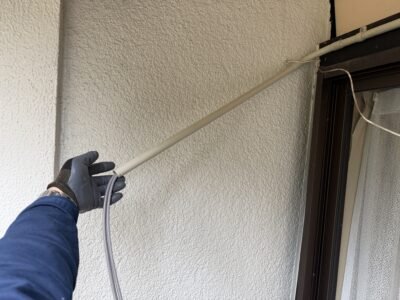

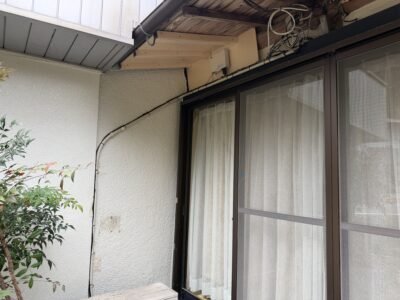

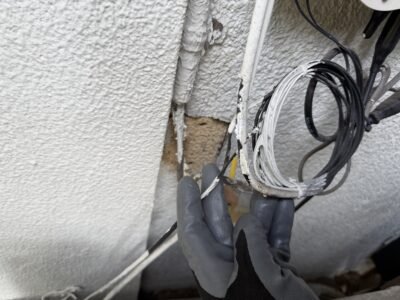

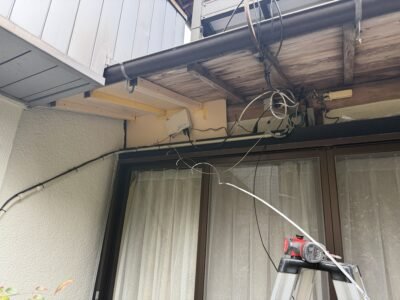

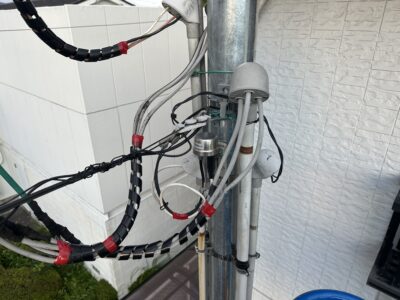

これらもきれいに整線して、前は露出で生線でしたが、樋と

風揺れで干渉してもこまるので、スパイラルチューブで保護(‘ω’)

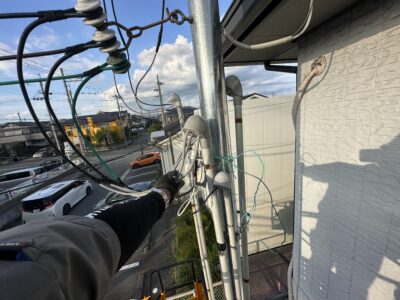

店舗用の別引込分の架空線も復旧して引掛けます(‘ω’)ノ

弱電関係の引き留めも長さなど調整して、体裁よく

まとめます(; ･`д･´)

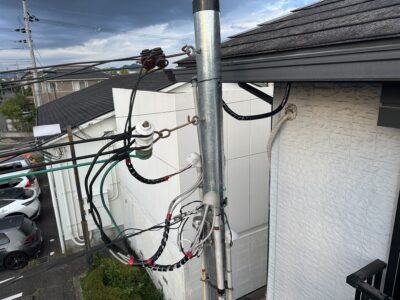

上空はこんな感じ(‘ω’)ノ

復旧完了です(*’ω’*)

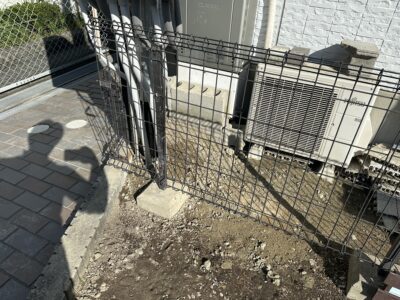

植栽のレンガやフェンスの基礎ﾌﾞﾛｯｸ、他干渉物が

近接しており、根巻保護コンクリートが打てない分、

ほぼ地上面までﾍﾞｰｽｺﾝｸﾘｰﾄを立ち上げて打設(‘ω’)ノ

最後に薄く土をまぶして仕上げます(‘ω’)ノ

被りほぼ無くて、下にはコンクリートたっぷりです(‘ω’)ノ

一日停電して、断水もしてしまいましたが、気にされてなく

施主様よりお土産もいただきました(; ･`д･´)！！

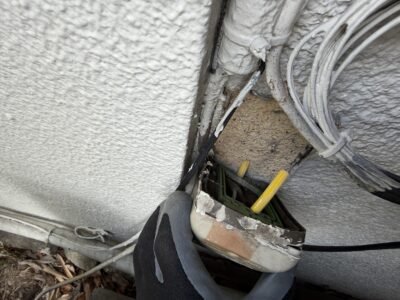

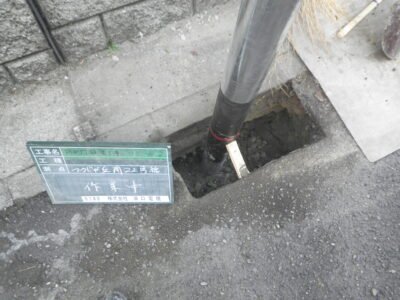

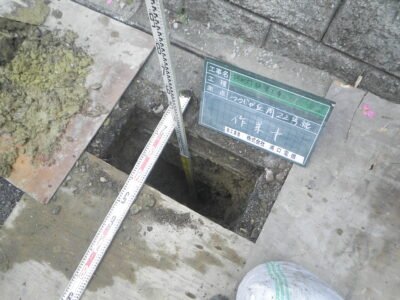

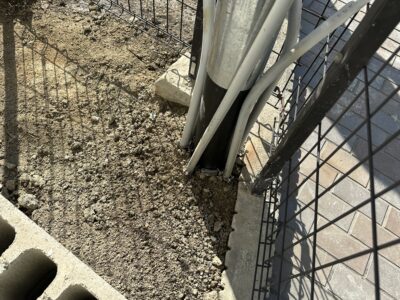

引込柱の根元、、

たまにはチェックしてみましょう(; ･`д･´)！！

案外腐食してることが多く、補強しておけばまた

何十年としのげる場合もありますが、

穴が空いてしまえば取替となってしまいます(; ･`д･´)

引込柱、根元補強工事！ | 株式会社浦口電機

↑こんな補強工事で済めばリーズナブルに安心が買えます(‘ω’)ノ

はい、みなさまこんにちは( ﾟДﾟ)！

本日は門柱灯の取替です(*’ω’*)

門柱灯とは、塀の上や外壁に取付されている照明で

家の顔ともいわれる位置にありながら、

ずっと気にされずに放っておかれていることが多い(; ･`д･´)

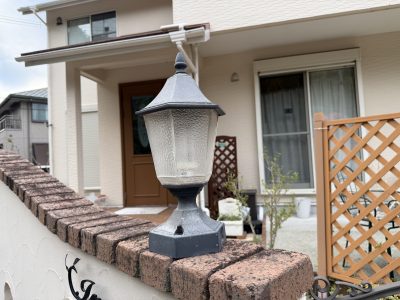

今回ご依頼のお宅は洋風のレンガとモルタル鏝仕上げの

お洒落な塀にそびえたつデザイン照明の取替です(‘ω’)ノ

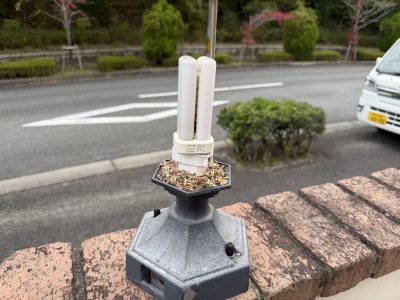

中身はコンパクト蛍光灯で、

この蛍光灯も今年の夏には生産中止です(; ･`д･´)

乳白色のセードで電球色に光る温かい雰囲気(‘ω’)ノ

これに近しい器具を選定します(‘ω’)ノ

まずは古い蛍光灯器具を撤去(‘ω’)ノ

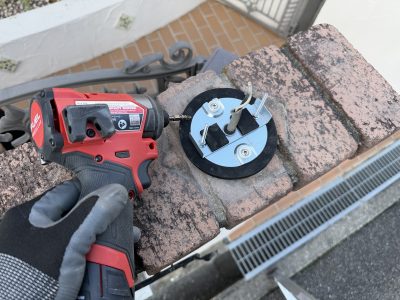

ハンマードリルでアンカーを打ち直します(‘ω’)ノ

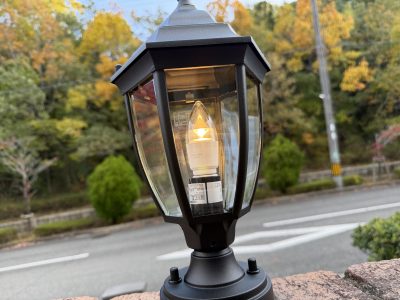

コストをかけずに重厚感を出せる器具が丁度ありました(‘ω’)

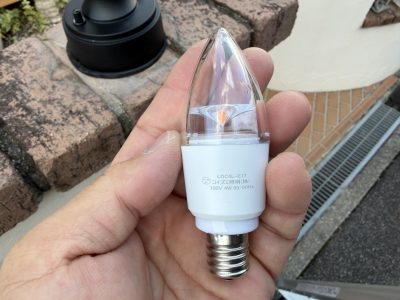

LEDフィラメント球でランタンのような温かみを出せる

器具です(‘ω’)ノ

セードが乳白色でなくて、透明なので、

球が光っているのがよく見えますが、フィラメント球

なので、良い感じに光ってくれるはず(; ･`д･´)！

はい、こんな感じです(‘ω’)ノ

以前は鋳物の灯具でしたが、

今回のはアルミダイキャスト製(‘ω’)ノ　しかしツヤ無

ブラック塗装で重厚感は損ないません(‘ω’)ノ

歩いている人は意外とよくみている、

門柱灯も少し目を向けてみるのもいいかもしれませんね(‘ω’)

はい、みなさまこんにちは( ﾟДﾟ)！

引込柱の建替えがつづいております(*’ω’*)

引込柱取替！引込盤と配管再使用③！　-兵庫県電気工事-

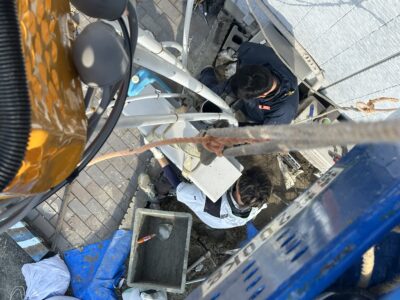

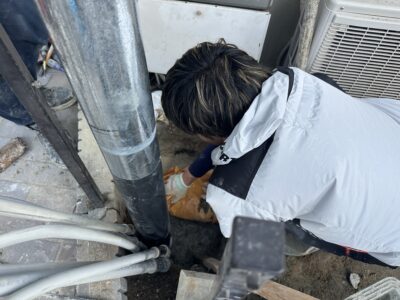

根元にジェットモルタルを流し込み、およそ１５分が

経過(‘ω’)ノ

ジェットモルタルはそのくらいの時間で硬化する早強剤が

入っております(‘ω’)ノ

さて、根元もとりあえず固まったので、

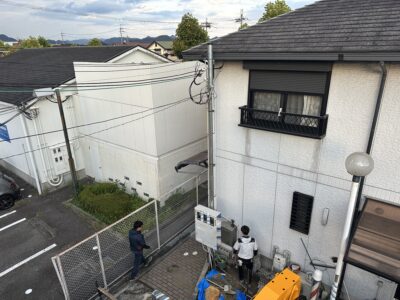

重たい重たい引込盤を取付ます(‘ω’)ノ

盤も７０㎏ほどあるので人力で持っとけない為、

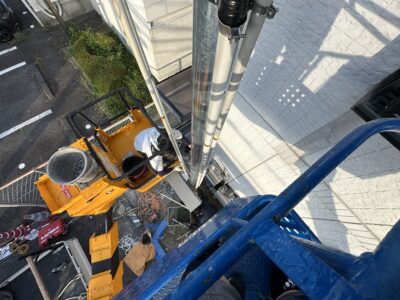

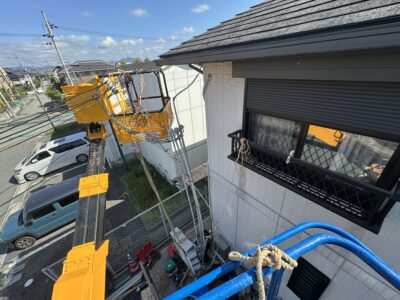

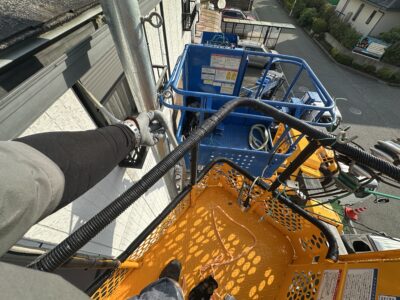

高所作業車で吊りながら設置(‘ω’)ノ

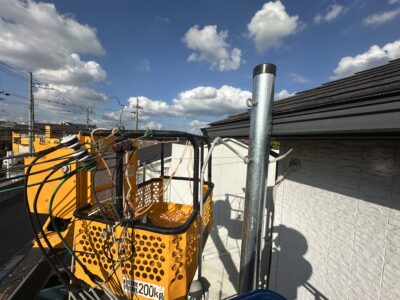

そして続けて、上部ポールを設置(‘ω’)ノ

雨樋ギリギリです(; ･`д･´)

既設のポールより少し高く、そして径も太くして

頑丈にしております(; ･`д･´)

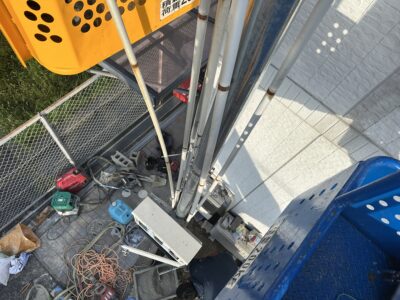

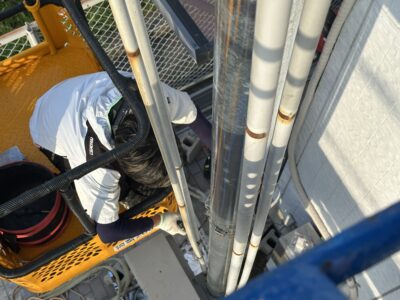

立下りの配管達を元に戻していきます(‘ω’)

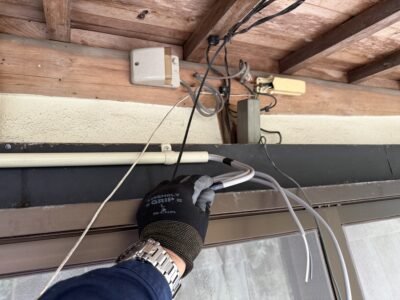

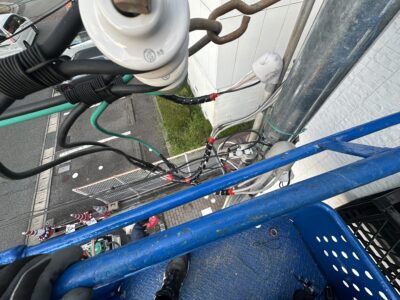

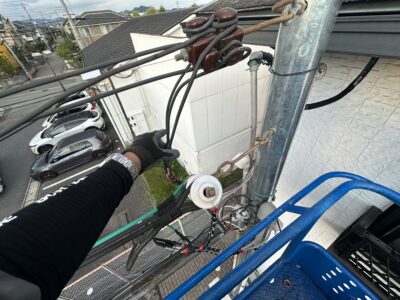

電柱からの引込線と弱電関係の母線からの引込を

仮に引掛けて、黄色いバケットをフリーにし、、

下から、配管を調節しながら固定していきます(‘ω’)

、、次回へ続く(; ･`д･´)！

引込柱取替！引込盤と配管再使用⑤！　-兵庫県電気工事-

はい、みなさまこんにちは( ﾟДﾟ)！

道路照明LED化工事が続いております(; ･`д･´)

道路灯LED化、建柱作業で向き変更①！　-兵庫県ﾎﾟｰﾙ建替工事-

道路照明は基本、鋼管柱の肉厚が分厚いので、

腐食などで穴が空いて倒壊というのはめったにないので、

なかなか背の高い道路照明の取替工事は有りませんが、

今回は向きを変えるということで、吊り上げて、

建柱し直すという作業が絡んできます(‘ω’)ノ

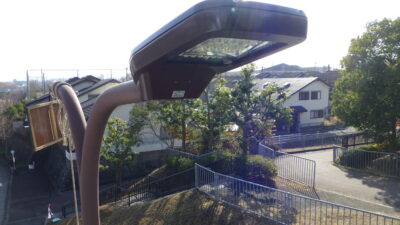

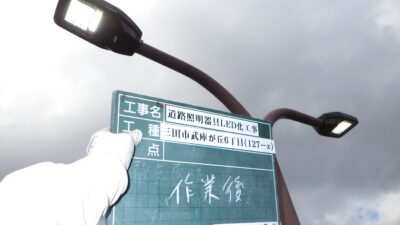

灯具がLED器具にかわりました(‘ω’)ノ

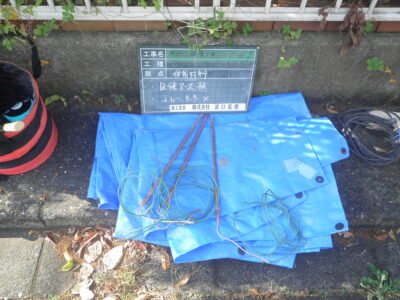

古い灯具と安定器、電線は撤去し、LED化します(‘ω’)ノ

そうこうしているうちに、

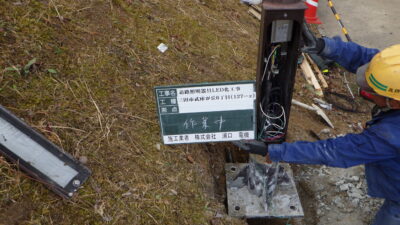

ようやく、ベース部のボルトナット緊結部分まで

到達したようです(; ･`д･´)

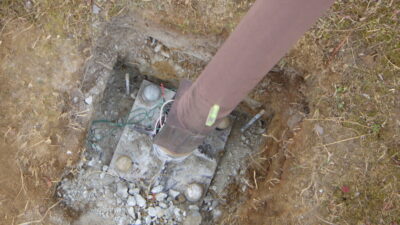

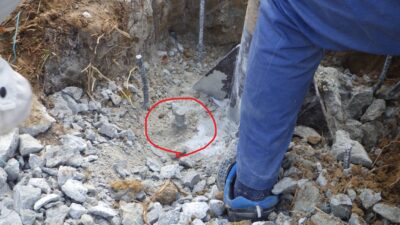

ちょっと見にくいですが、

照明柱基礎からアンカボルトが出た部分と、

照明柱のベースとをナットで結んでいる部分です(‘ω’)ノ

これを４隅で緊結しているので、再利用する為に、

壊さないように丁寧に斫っていたわけです(; ･`д･´)

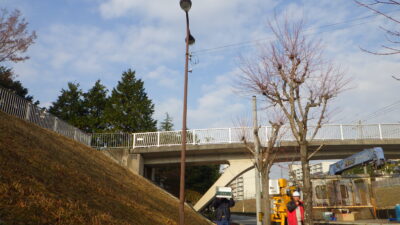

さて、照明柱を一旦吊り上げて浮かします(‘ω’)ノ

浮いたので、向きを９０°　変えて、再び下ろします(‘ω’)ノ

ボルトナットを垂直を確認しながら緊結し直します(‘ω’)ノ

向きが変わったのがわかります(‘ω’)ノ

、、、、次回へ続く(; ･`д･´)！

道路灯LED化、建柱作業で向き変更③！　-兵庫県ﾎﾟｰﾙ建替工事-

はい、みなさまこんにちは( ﾟДﾟ)！

引込盤や配管を再利用し、引込柱のポールのみの

交換作業が続いております(*’ω’*)

引込柱取替！引込盤と配管再使用②！　-兵庫県電気工事-

前回、地中で水道管に当たって、作業に遅れが出ましたが

こういったことも起こることは皆さんにもご理解のして

いただくため、あえてお伝え(‘ω’)

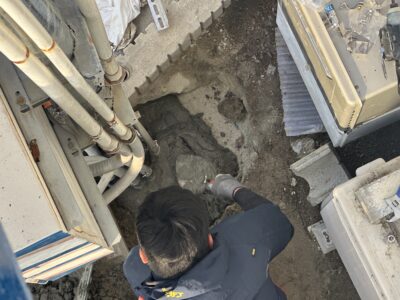

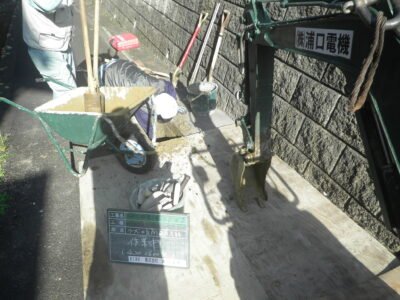

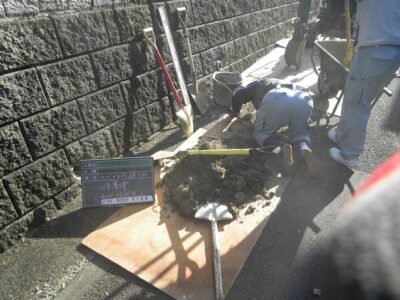

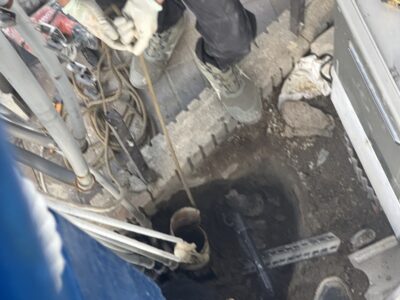

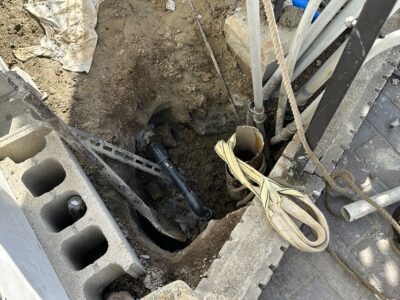

根元の掘削を進めている間に、

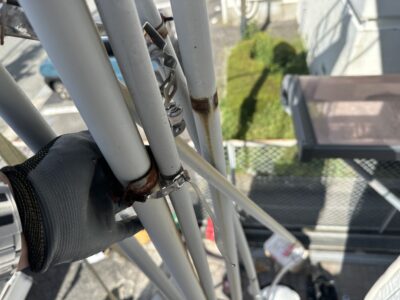

再利用する露出配管の支持金具等を外しておきます(; ･`д･´)

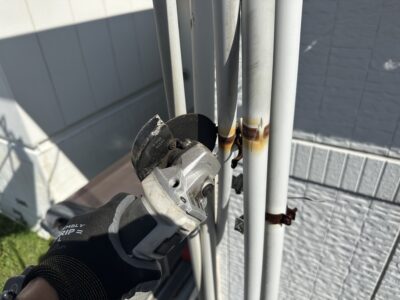

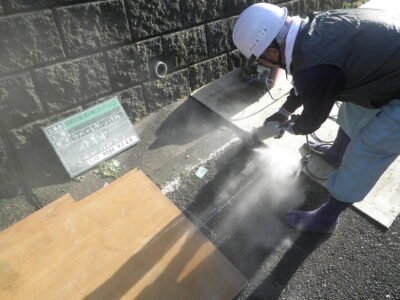

SUS製でないため、サビサビで外れないため

グラインダーなどで切断していきます(; ･`д･´)

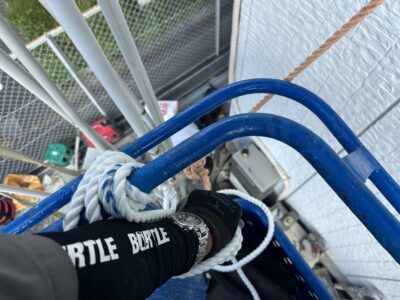

高所作業車の起伏油圧パワーで引っこ抜いてみます(‘ω’)

埋設部が無事に引き抜けました(; ･`д･´)

そしてその抜けた穴に新しいポールを差し込む作戦(; ･`д･´)

はい、成功です(; ･`д･´)！

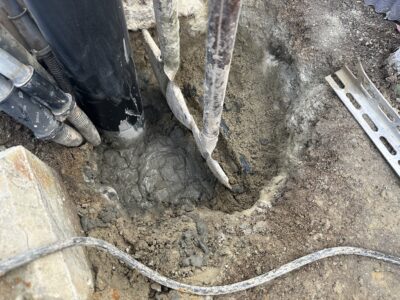

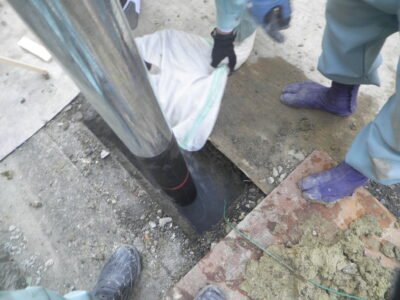

差し込んだ穴の隙間は早強モルタルを流し込みます(*’ω’*)

ただ、真横を通過している給水管は固めないように、

その周りだけは砂で埋め戻していきます(*’ω’*)

、、、次回へ続く(; ･`д･´)！
