はい、みなさまこんにちは( ﾟДﾟ)！

三田市内の街路灯の根元の修繕依頼が入ってきました(‘ω’)

コンクリートも、決して永遠のものではなく、

収縮や振動などの経年劣化によりヒビがはいったり割れたり

してしまいます(‘ω’)

今回は、おもにクラックの入った根巻保護コンクリートの

取替工事で数か所みていきます(‘ω’)

まずは既設のコンクリートを割っていきます(‘ω’)

割られると、中はまあまあ腐食が進んでいました(; ･`д･´)

ミルフィーユのようにサビが浮いていましたが、

まだ錆を除去して塗装しておけば、まだまだ大丈夫です(‘ω’)ノ

一度、補強鉄板を溶接してるので、根元はしっかりして

いました(*’ω’*)

錆を除去した部分には錆止めをぬります(*’ω’*)

そして差筋補強を数本(*’ω’*)

ボイドを巻き、そして生コンを流し込んでいきます(*’ω’*)

数分おきに表面を仕上げコテで左官仕上げします(*’ω’*)

同じような根巻を今回は同じ地域で５か所あったため、

まずは同じようにコンクリートを取替していきたいと

思います(*’ω’*)

、、次回へ続く(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

屋外にある引込柱の塗装作業の続きの回です(‘ω’)

腐食の激しい引込柱、塗装作業！①

錆止め塗装からは、少し日が空き、充分乾いたところで

ふたたび、現場にきて安全区画します(‘ω’)

前回で、錆止め塗装まで終わっていますが、

ポールの下半分は私が塗っており、

塗装作業が初めての従業員さんに上半分を塗ってもらって

います(‘ω’)ノ

下は、薄め液を適度に配合していて、よく塗料を伸ばして

ツヤがあります(*’ω’*)

上は、薄め液が少なめで、塗料をポタポタ落とさないように

気を遣って作業をしてくれていたのですが、

ツヤが無いのがわかります(*’ω’*)

配合の度合いや、どれくらいの感触の場合は

どのくらいの仕上がりになるといった感覚や技術というのは

教育や経験でしか身につきません(‘ω’)！

できるだけ、たくさんの作業を経験してもらうことで、

そして、

たくさん失敗する事で、【次はこうしたらいい】という発見が

あって成長していくと思います(‘ω’)ノ

最初は作業が遅くて当たり前(‘ω’)ノ

次に同じ作業があったら、前回より早くなればいいのです(‘ω’)

どうしたら作業効率があがるのか、

どうしたら楽に、　早く、　そして綺麗な仕事ができるか、、

それを考えながら作業する人は伸びていきます(*’ω’*)

いい職人になれるでしょう(*’ω’*)

さて、中塗り作業が完了したので、

充分乾かします(*’ω’*)

２日後、最後にふたたび上塗り作業をします(‘ω’)

中塗り作業後、上塗り作業をしたのか？

というのは、パッと見てわかりにくいです(; ･`д･´)

２回塗ると、光沢は明らかに増しますが、

そのうちくすんでくるのでわかりにくくなります(; ･`д･´)

１回しか塗っていないか、

２回ちゃんと塗ったかは、５～１０年程経てば、

やがてわかります(*’ω’*)

２回塗った箇所は、１回しか塗った箇所よりも、色の

くすみが全然進行が遅いです(; ･`д･´)

１回しか塗ってなくて、日当たり良好で西日もずっと

あたるといった条件が悪ければ、

数年で、下地の錆止めの朱色まで現れてきます(; ･`д･´)

弊社では、数年先までもメンテナンスで携わるため、

手をぬけば、必ず自分に返ってきます(; ･`д･´)

自分の施工が悪いと、

自分がしりぬぐいをするわけです(; ･`д･´)

かといって時間をかけ、良い材料ばかりを使うことが

いいことかというとそうではなく、、

予算というものもあり、コストも大切な要素ですが、

その時の品質とコストの折り合いがつく綺麗な施工　が

できることをいつも心掛けております(‘ω’)ノ

はい、みなさまこんにちは( ﾟДﾟ)！

道路の交差点には背の高い照明が設置されています(‘ω’)

三田市一円の交差点はほぼLED化されているわけですが、

国道や県道の交差点は、兵庫県の管轄でメンテナンスをしている

同じく背の高い道路灯が設置されており、

令和５年の３月あたりに一斉にLED灯具を交換している作業を

目にしました(‘ω’)ノ

最初にLED化してから１０数年経過したので、

今年、一斉にLED灯具を更新されたのかと思います(‘ω’)ノ

４００W級のこうした道路灯は、電源装置は別置きと

一体型とを選べるわけですが、

その電源は、写真右のほうに照明柱に設置されているような

【自動点滅器】を取付して、夜間に自動で電源を供給するように

制御されています(‘ω’)ノ

点検口を開くと、

カットアウトスイッチのしたに、、

タイムスイッチがついています(; ･`д･´)

１７時半から朝の５時まで電源が入るようになっています(‘ω’)

結線を見てみると、

電源が、まずタイムスイッチに入って、

タイムスイッチが働いた時間帯で、

自動点滅器に電気が送られて、

自動点滅器が作動すれば、

照明が点灯するという仕組みになっています(‘ω’)

タイムスイッチが作動していない状態で、

点滅器の赤線（負荷側）と接地側の電圧を見ると、

２６ボルト、、(‘ω’)

不点灯で修繕の依頼があったわけですが、

灯具が壊れているかと決めつけるのは早く、

こうした制御系の部品が壊れていることも疑って

調べる必要があります(‘ω’)

タイムスイッチを入り時刻にして、自動点滅器に電圧を

架けた状態で、

自動点滅器の電圧側（黒）と負荷側（赤）を短絡させます(‘ω’)

見えにくいですが、

短絡させたら、点灯しているのがわかります(*’ω’*)

点灯するということは、灯具は壊れていないので、

自動点滅器の不良だということがわかります(*’ω’*)

タイムスイッチは現在時刻に合っていたので、

自動点滅器に黒い袋をかぶせて、夜の状態をつくらなくても

こうして点検口で自動点滅器の動作確認ができます(*’ω’*)

なにせ、自動点滅器も５ｍ程上に設置されており、

場合によっては、６ｍや７ｍのハシゴでないと届かないので、

そんな二段梯子を用意して確認するくらいなら、

自動点滅器を交換したほうが効率が良いですよね(; ･`д･´)

二段梯子用意して、自動点滅器は正常だったら

苦労した甲斐もありません(; ･`д･´)

さて、翌日、ハシゴと自動点滅器を用意して交換作業です(‘ω’)

こちらの自動点滅器の上の部分に受光部があり

差し込んで回して固定されているだけで

交換は至って簡単です(*’ω’*)

取替後、正常に動作するか、

黒い袋をかぶせて、夜の状態をつくります(*’ω’*)

点灯確認完了です(‘◇’)ゞ

LEDの器具だからといって１０年は大丈夫！

、、とはならず、

こうした制御系の部品のメンテナンスも必要なんですね(‘ω’)

はい、みなさまこんにちは( ﾟДﾟ)！

先日ご紹介した、漏電によるLEDランプセットの

取替工事の続きになります(*’ω’*)

LEDランプセット、取替工事①

前回に、灯具のソケット交換などをお話ししましたが、

水抜き穴がうまく機能していない為、

ガラスグローブのねじ込み箇所よりもっと内側に

水抜き穴を増設します(*’ω’*)

この灯具ホルダーの内側がお皿のような構造になっているので、

内側のソケットのそばですぐ排水できるようにあなを三カ所

あけておきます(‘ω’)ノ

あまり大きすぎる穴を開けると、

虫の侵入を許すことになりますので、難しいです(; ･`д･´)

ガラスクリーナーできれいにグローブ内も清掃しておいて、

上部作業が完了です( *´艸｀)

さて、あとは点検口内の電源装置を交換します(*’ω’*)

結線が完了(*’ω’*)

この照明柱はもともと根元が腐食していて、

弊社が鋼管をかぶせて溶接して補強したものですが、

１０数年経過していても、

まだまだ大丈夫そうです(*’ω’*)

３年ほど前に水銀灯からLED化工事をしたときの写真ですが、

この時も、虫が沢山詰まっていたのを覚えています(; ･`д･´)

点灯確認し、復活です(; ･`д･´)！

LEDランプセットで、コストを抑えた場合、

LED一体型の器具と比較すると、

１０年から８年と耐用年数が減るのと、

こうした他の部品が原因で、一緒に漏電にまきこまれたり

するケースが多々ありますので、

運が悪く、他部品が故障することを今回は御紹介

させていただきました(‘ω’)ノ

はい、みなさまこんにちは( ﾟДﾟ)！

いつもお世話になっている、土木工事業者様の社長のご自宅にて

防犯カメラ等を設置したいとのご依頼がありました(*’ω’*)

引込柱新設！

↑当ブログでもその昔紹介しました、引込柱を新設したご自宅ですが、

今回は、この引込柱に防犯カメラとセンサーライトを設置したいと思います(*’ω’*)

引込柱には電源が取り出しやすくて、高さもあるので

カメラをつけるにはもってこいの場所です(*’ω’*)

ハイエースに５ｍの２段梯子を２つ積んでいきますが、

すっぽり入るので、やっぱハイエースって便利です(*’ω’*)

今回お取り付けは

マスプロ社のWHCBL10ML　という商品で

外付けハードディスクも取付します(*’ω’*)

カメラは防塵、防水（IP66）ですが、

庇の下など屋根のある場所に取付するほうが寿命が延びるので

引込柱に取付できる庇を取付したいと思います(*’ω’*)

ハイエースの停まっている手前に玄関があり、防犯カメラを

玄関に向けて取付します(*’ω’*)

家の奥側には侵入者が心配なので、威嚇の為にセンサーライトを

取付します(*’ω’*)

このスッキリポールには、弱電用などの入線口がいくつかあり、

後付で配線したい場合に、ポール内をCD管が通っているものに

配線を通すことができます(^^♪

光ケーブルの入っている入線口に共入れになりますが、

電源線を入線します(*’ω’*)

電源は、主幹ブレーカから取り出します(*’ω’*)

少し停電をさせてもらい

２P２０Aの漏電ブレーカーを新設(*’ω’*)

さて、まずはカメラなど本体を設置していきましょう(*’ω’*)

センサーライトと防犯カメラを台座に取付し、ｽﾃﾝﾊﾞﾝﾄﾞを

セッティングします(*’ω’*)

方向をみながら、設置していきます(*’ω’*)

カメラとセンサーライトの方向と位置がだいたい決まったので

電源の取出しにウオルボックスをつけます(*’ω’*)

ウオルボックスは、黒か茶色、ほか　ﾍﾞｰｼﾞｭや白など色が

選べますが、ポールと合う、こげ茶が無いのが残念(; ･`д･´)

中にコンセントを設置し、ACアダプターや配線を

出来るだけ隠します(*’ω’*)

設置完了です(‘ω’)

コンパクトにまとまっていて美しいです(*’ω’*)

ハードディスクを繋げて、モニターで映像を確認(*’ω’*)

動作確認テストをします(*’ω’*)

こちらのセンサﾗｲﾄは、動く物体に対して、

180度旋回しながら追尾してくれる機能がついてます(*’ω’*)

もし、裏側にまわって、

だれかが侵入しようとしても、

センサーライトが追尾しておっぱらってくれます(; ･`д･´)！

１：１でカメラは今回１台ですが、

心配ならば、あとであと３台追加できます(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

LEDな世の中ですが、三田市内でもまれにまだLED化されて

いない水銀灯だったり蛍光灯の器具が存在します(*’ω’*)

今回はそんな街路灯のLED化工事です(‘ω’)

灯具をLED一体型のものに交換してしまえば簡単なのですが、

ネジ式のソケットを流用しないといけない諸事情などもあり、

予算の都合もあり、

今回は、既設の灯具を流用して、LED電球と電源装置への

取替工事の様子をお伝えします(*’ω’*)

某施設の芝生広場の階段に設置された水銀灯２か所が

今回LED化されます(*’ω’*)

点検口の中には、水銀灯安定器とカットアウトスイッチ(‘ω’)

今回は、ｶｯﾄｱｳﾄｽｲｯﾁも、上の灯具へ行っている電線も交換(‘ω’)

さらに、灯具についているソケットも交換です(‘ω’)

球と電源装置だけLED化されても、

電線やソケットといった他の箇所は２０年、３０年経過してる

古いままのものなので、

LED直管ランプのバイパス工事など、

既存の器具を流用するタイプのLED化工事は、

おそらくもう１０年経つまえに、ソケットや端子台など

器具本体になんらか故障が生じてくる可能性が高いので

お勧めはできません(; ･`д･´)

灯具のソケットと、電線を交換する場合は、

高所作業車ではなくこうしてハシゴで作業するとなると、

ハシゴ上では細かい作業ができない為、

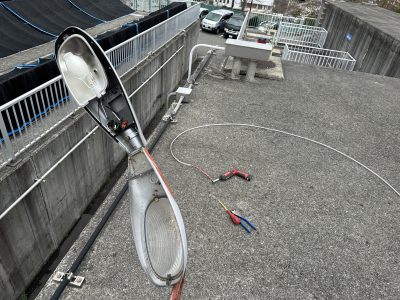

灯具を外して、地上で作業します(‘ω’)

灯具を外すと、ソケットの一個手前で端子台がついている

ことが多いです(‘ω’)

分解するとこうなっております(‘ω’)

この端子台やソケット当たりが虫で浸食されていたり

湿気で錆びて絶縁が悪くなることが多々あります( ;∀;)

なので、こうしたLED化の際に一掃して

綺麗に交換しているほうが、また１０年以上は

安心して点灯させられるわけです(‘ω’)ノ

ソケット交換は、とても小さなビスを取扱うので

落としたら終わりです(; ･`д･´)

取付ピッチもたいていあわなかっりする為、穴あけ加工や

タップを切ったりといった細かい作業も必要だったりして

梯子の上では効率が悪いわけです( ;∀;)

電源装置を交換し、カットアウトスイッチも

同時進行で交換します(‘ω’)

電線も新しくしたもので、ソケットにつなぎます(‘ω’)

一式交換したうえで、灯具に接続している電線を上から

入線して、灯具を復旧します(‘ω’)

器具によっては、こうした細かい取付ビスが

六角ボルトだったりするので注意です(; ･`д･´)

星形のボルトだったり、メーカーによってさまざまなので、

外灯修繕用の工具バックには、いろいろ準備してます(‘ω’)

LEDバルブの取付、パッキンも新しいのに交換(‘ω’)

電源装置とカットアウトスイッチ交換も完了(‘ω’)

点灯も確認し、作業完了です(‘ω’)

こちらが夜に見回った時の写真です(‘ω’)

１００W相当はやはり明るいですね(‘ω’)ノ

はい、みなさまこんにちは( ﾟДﾟ)！

弊社は、三田市内の街路灯や公園灯のメンテナンスを

させていただいておりますが、

その中でも、三田市は公園は多いです(; ･`д･´)

住宅街などを計画した時に、個数に応じて、公園を設けないと

いけないので、

おおきなマンションなどの横に小さな公園がぽつんと隣接したり

してるのを見かけると思います(‘ω’)

さてそんな、小さな公園から大きな公園には、

遊具がある公園、ない公園、街路灯や便所があったり無かったり

様々ですが、

普段は出来る限り自動制御することで、電気も水道も

みなさまがご利用されるにあたって不備がありません(‘ω’)

照明盤には、ブレーカーと、タイムスイッチがついてます(‘ω’)

数年前にタイムスイッチはほとんどの照明盤から取り外されて、

照明柱の上についている、自動点滅器

この装置のみで制御をしている時期がありました(‘ω’)

自動点滅器は、夜になると電源が入り、

朝になると電源が切れる為、タイムスイッチのように

時刻を設定する手間がありません(*’ω’*)

日の入りや日の出の時刻は、夏と冬とでは違う為、

タイムスイッチの時刻を調整しないと、

冬に夕方早く点灯しすぎていたり、

夏に朝早く、日は上がって明るくなってるのに、

外灯が点灯しぱなし、、という状況が生まれてしまいます、、。

点灯していても消灯しても住民からの通報はあるので、

タイムスイッチをまたもどして、自動点滅器とタイマーの

併用で運用しているわけです(; ･`д･´)

『季節タイマー』といわれる、日の入り日の出時刻も地域設定

によって、年間勝手に計算して、時刻を調整してくれる

タイマーもあるのはあって、

まだ残っている照明盤もありますが、

微調整は必要で、デジタルの表示画面が見にくくて、

設定がすごくやりにくいため、これまた

取り外されて、

結局、写真のような、24時間アナログタイマー

これがシンプルで簡単なので、

こちらに取替していってます(*’ω’*)

点灯したい時間帯のツメを倒すと、その時間電気が

流れるので非常にわかりやすいです(; ･`д･´)

たとえば、　夜２２時から０時まで点灯し、

０時から２時まで消灯してからまた　２時から５時までは

点灯するといったことも可能です(‘ω’)ノ

深夜には、不良や変な人がよりつかないように、

自動点滅器で陽が落ちたら、電源がはいり、

タイムスイッチで深夜に電源を切る、

といった併用で可能な制御で、経済的にも効果があります(‘ω’)

公共の施設は、明るければいい、、

という風にはならず、いろいろと考えないといけないので

行政も苦労していることをみなさまにわかっていただけたら

嬉しいです(‘◇’)ゞ
