はい、みなさまこんにちは( ﾟДﾟ)！

台風や夕立などの雷害により、各地で外灯に不具合が

発生しています(; ･`д･´)

雷害にて破損のLED防犯灯取替①！夜間調査！

外灯など特殊なタイプでないものは、弊社としては

メンテナンス用にいくつか防犯灯や灯具などを

在庫でもっており、

すぐに対応できる体制にしています(‘ω’)

原因が不明確なものを優先して、まず修繕(‘ω’)

まず怪しいのが自動点滅器、、

これが壊れていれば、その先の灯具や電源装置までは

影響を受けずに助かっている場合が多い(‘ω’)

ハシゴを用いて、自動点滅器を交換(‘ω’)

交換しました(‘ω’)

、、が、、点灯せず、、(; ･`д･´)

交換した自動点滅器は受光部にひびが入って

雷が通過したのを物語っています(; ･`д･´)

電柱に直接雷が落ちたりすると、そこに共架している

防犯灯でも器具が破裂したりする場合があります(; ･`д･´)

ということで、次なる怪しい電源装置、、これも

在庫分があったので交換(; ･`д･´)

自動点滅器は三田市の管轄で、

電源装置や灯具は、リース会社の管轄なので

工事写真や請求の対象がかわるのでややこしいですが、

交換してみたので、点灯を確認してみる(‘ω’)ノ

良かった、、灯具は無事なようです(‘◇’)ゞ

灯具を守る為に、電源別置きにしているので、

高所作業車を用いて灯具を交換しないで済むように、

まず電源装置を交換してたいていそれで直るように設計

されているんですね(‘ω’)

はい、みなさまこんにちは( ﾟДﾟ)！

半年ぶりに再建できた鳥かごの照明柱の続きです(‘ω’)ノ

アルミポールやっと建替え！①

前回、建替えしたアルミポールの根元を補強しながら

復旧していきます(‘ω’)

ベース部を埋め戻す時に、セメントを混ぜ、改良土を

使用します(‘ω’)

差筋補強で、数本、４分筋をたてます(‘ω’)

ボイドを巻いて、生コン打設(‘ω’)ノ

ここは通学路であり、歩行者も多いので、

ある程度固まるまで、表面のコテ押さえをきっちり

しておいてから、養生します(‘ω’)

これだけ安全区画しておけば、なかんか入ってイタズラする

人もいないでしょう(; ･`д･´)！

数時間コテ押さえをして、

そして、数日間乾くまで現場をあけます(‘ω’)ノ

次回へ続く(‘ω’)ノ

はい、みなさまこんにちは( ﾟДﾟ)！

道路灯の昼間点灯の修繕です(*’ω’*)

防犯灯や道路灯は、明るさセンサーが内蔵されていたり、

自動点滅器などで、昼間は消灯し、夜間になると

自動制御で点灯します(*’ω’*)

雷害などにより、そのセンサーが壊れると、

昼間でも点灯し続ける症状がでます(; ･`д･´)

６、７ｍある道路灯の上部に、自動点滅器が設置されて

います(‘ω’)

今回はこの自動点滅器を交換です(*’ω’*)

はい、下の壊れたセンサーの電線を一本ちょん切ると、

昼間点灯が消えました(‘ω’)

新しい自動点滅器を取付し、結線完了(‘ω’)ノ

昼間点灯は消えましたが、

あとは動作確認して点灯するか確認します(‘ω’)

黒いふくろをカブセて、疑似的に夜にさせることで

センサーが反応して点灯しました(‘ω’)

雷の電流は表面上を通過するので、灯具や電源装置などの

内部の装置が壊れていないのに、

こうしたポールの外側に露出して設置されている

自動点滅器が壊れるのは、上記の理由だからです(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

去年の１０月頃たまたま通りすがりで腐食している

照明柱を発見し、まあまあ危険だったため、ポールは

撤去して、そのご予算がおりるのを待っていた案件が

じつはありまして、、

ベース式照明柱腐食調査！根元掘削！

腐食照明柱、上部ポール撤去！

この２つの記事を読めば思い出してくださる

読者様もおられるかと(; ･`д･´)

この建替え工事は４月頃行われてます(‘ω’)

ポールは受注してから２か月ほどで制作してくれます(‘ω’)

年度末に注文しておいて、令和５年度に変わって

やっと予算が下りたという次第です(‘ω’)

半年、この状態で放置されていたので、

犬のオシッコ臭も半端なかったです(; ･`д･´)

まず、根元を出して、下部ポールを撤去します(; ･`д･´)

はい、撤去完了(‘ω’)ノ

真ん中から電線が立ち上がってます(‘ω’)

これはこのまま使います(‘ω’)

新しいポールを設置してしまうと、

点検口より下で電線が足りなくなるものを

先に継ぎ足して電線を伸ばしておきます(‘ω’)ノ

新しいアルミポールを建てます(‘ω’)

住宅街の中の遊歩道で、ギラギラしたアルミの光沢は

眩しいとの配慮で、マットなうすいグレー塗装仕上げ(‘ω’)

数年後もこのベース部のネジがつかえるようにグリスを

塗布したキャップをしておきます(‘◇’)ゞ

もともとついていた灯具とLED電球、電源装置はそのまま

再利用ということで、建柱前にすでに

ポールに取付していました(‘ω’)

その際、電線と、ソケットは交換しております(‘ω’)

この磁器ソケットがたいてい、既設のものとは合わないので

加工しないと取付できないのがほとんどです(; ･`д･´)

なので、この作業は、ハシゴ上でやらずに、

地上で加工作業をゆっくり落ち着いてやっておきます(‘◇’)

点検口内で電源装置を取付、結線します(‘ω’)

電源を入れて、点灯の確認をします(‘ω’)

やっと半年ぶりに灯がともります(‘ω’)ノ

次回はボイド打設とインターロッキング復旧です(‘ω’)

はい、みなさまこんにちは( ﾟДﾟ)！

前回ブログでお伝えした、、

１０年経過した、交差点照明取替！

交差点照明のLED灯具、電源装置交換作業ですが、、

おなじ交差点で、また２箇所不点灯になりました(; ･`д･´)

、、やはり寿命が同時期にきてるんですね(; ･`д･´)

交差点はたいてい８～１０ｍの照明柱が建っているので、

ハシゴを架けて作業なんて危険なので、

高所作業車を用いての作業になります(; ･`д･´)

点検口のなかには、ｼﾞｮｲﾝﾄﾎﾞｯｸｽがあります(‘ω’)ノ

ここで、自動点滅器を強制的に短絡させて手動点灯可能(‘ω’)

この黒いのが電源装置です(‘ω’)

１０年前なので、まだ大きくて重たいです(; ･`д･´)

灯具と、照明線もセットで付属のケーブルなので

同時に交換です(*’ω’*)

灯具を交換します(‘ω’)ノ

おりてきたケーブルと、新しい電源装置を接続します(‘ω’)ノ

点灯確認(‘ω’)ノ

もう一か所も同様に作業を進める(‘ω’)ノ

もう一か所も作業完了、点灯確認(‘ω’)ノ

LEDは水銀灯と違って、プラス側とマイナス側の接続を

間違えると点灯しません(; ･`д･´)

水銀灯はどちらでも点灯します(‘ω’)ノ

なので、きっちり接続したつもりでも、

もともとプラスマイナス逆に接続されているケースもあるので

点灯を確認するまでは安心できません(; ･`д･´)

LEDが世に出始めて１５年程経過している今日この頃、、

もっともっと出はじめの頃のLED器具が寿命で壊れてくれる

ことを願います(; ･`д･´)ｗ

はい、みなさまこんにちは( ﾟДﾟ)！

中継ポール根元腐食により倒壊！

突然腐食により、根元から折れて倒れている弊社の倉庫横

中継ポールですが、

学校のLED化工事で多忙な日々ですが、

うちの社長が、いつの間にか、折れているポールを

仮に起こしてくれていました(; ･`д･´)

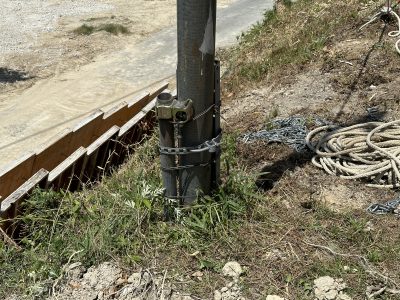

エルアングルなどで、仮に補強し

とりあえずロープで控えをとっていました(‘ω’)ノ

そして、その数日後、、、

いつの間にか、また社長が

スッキリポールを建ててくれていました(; ･`д･´)

５００角の照明柱基礎を入れて、建柱されて

いました(‘ω’)ノ

本来引込盤を取付するので、長穴が２カ所空いていますが、

目隠しカバーがあるようで、

取付したら、中継ポールや他の用途でも使えるということ

ですね(‘ω’)ノ

このスッキリポールは、その昔他の現場でキャンセルを

食らってずっと数年残り続けていたものなので、

今回とりあえず使うことができて良かった( ;∀;)ｗ

そして、また数日後、、

照明柱の穴に砂、セメントが詰められて

差筋までされていました(*’ω’*)

あとは、古い中継ポールから新しいスッキリポールに

架空線を移設するだけですが、

お盆を過ぎて、涼しくなったらといった感じですかね、、(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

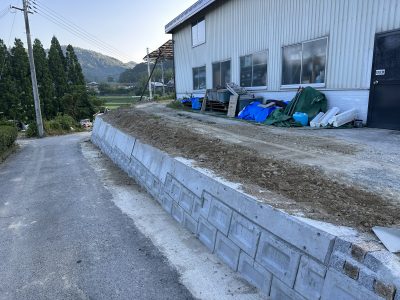

弊社の倉庫横では、法面工事がおこなわれておりますが、

その法面に、事務所から倉庫方面に中継ポールを建てて

架空線で電源を飛ばしております(*’ω’*)

朝、事務所に出勤しようと歩いていたら、、

なんか道横断の架空線が低いなあ、、と感じ、

よく見たら(; ･`д･´)、、

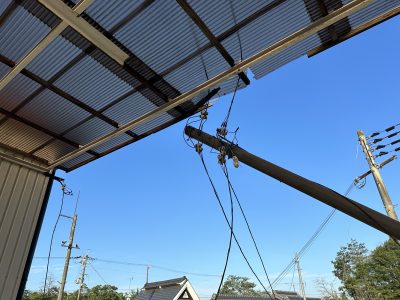

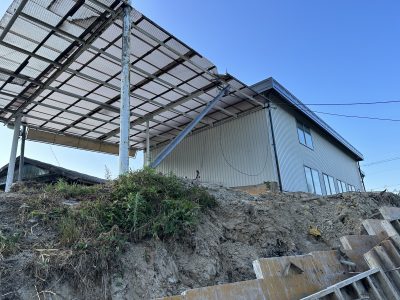

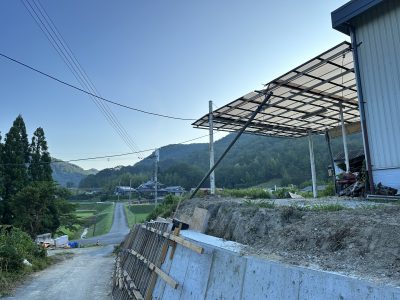

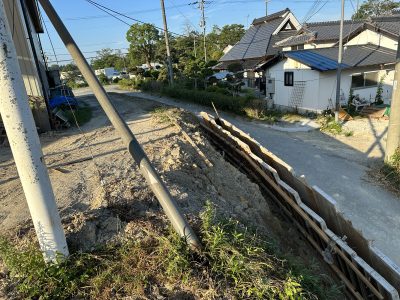

このように、建物側に倒壊していました(; ･`д･´)

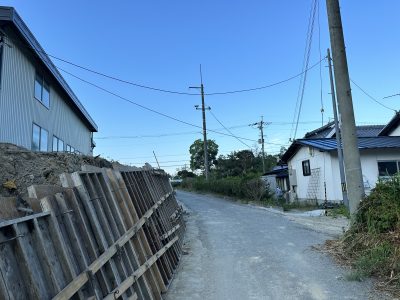

パッと見、よくわかりませんが、

この道路横断の架空線が低くなって気づきました(; ･`д･´)

波板屋根にひっかかってとりあえずは止まったようで、

夜の間か早朝に、静かに倒れていたようです(; ･`д･´)

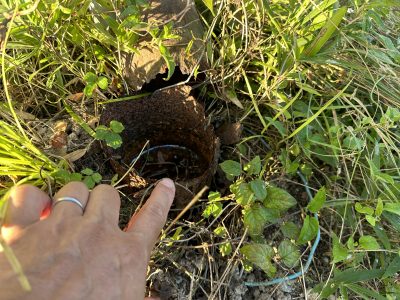

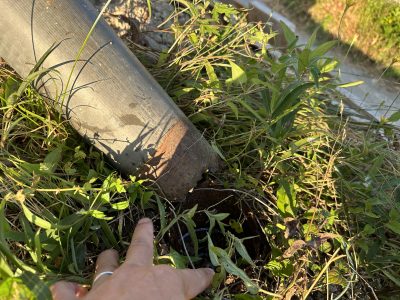

NAポールの根元が腐食により腐って折れてます(; ･`д･´)

根巻コンクリートを巻いているわけでもなく、

草刈りで、ガンガン刃は当たるし、腐食する要素満載、、。

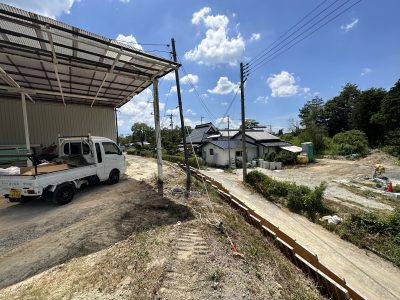

とりあえず、忙しくて、建替えている時間がないので、

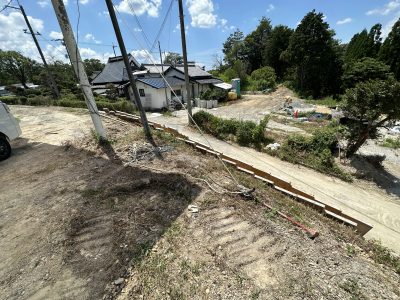

ユンボでポールを起こして、折れたポール同士を仮に

繋いで固定(; ･`д･´)

ロープで控えをとって、とりあえずしばらく耐えることに

します(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

照明柱の補修の最終段階です(*’ω’*)

照明柱、根巻保護コンクリート取替！②

前回、ボイドのコンクリートを打設したものが、

数日経過し、充分乾いたということで、バラシていきます(*’ω’*)

ドキドキ、、

マメひとつない素晴らしい出来栄え(*’ω’*)！

マスキングテープにて養生(*’ω’*)

予算の都合上、全面塗装はしませんでしたが、綺麗に

補修工事が完了しました(*’ω’*)

他のボイドもすべて綺麗に仕上がっていました(*’ω’*)

こちらは、少し上のほうまで塗装が剥げていたので

ついでにサービスで塗ってしまいます(*’ω’*)

このように、遊歩道にある照明柱で根元の腐っているものや

コンクリートにひびが入っているものをみつけたら、

管理番号ステッカーが貼ってあるので、

そちらに記載のあるお電話窓口にご連絡ください(‘ω’)ノ

はい、みなさまこんにちは( ﾟДﾟ)！

LED器具は、４万時間～６万時間の累積点灯時間で

寿命が来るようになっています(*’ω’*)

三田市にテクノパークという工業地帯が山を切り拓いてできて

から１０年以上が経過しましたが、

その当時設置されているLEDの外灯、交差点には８メートルの

道路灯なども１０年が経過してます(*’ω’*)

その中で不点灯を夜間調査時に発見し、今回取替工事を

行う運びとなりました(*’ω’*)

交差点にある４か所の内2か所が不点灯なので

今回２か所同時に灯具を交換します(*’ω’*)

電源装置、灯具間のケーブルも一式交換します(*’ω’*)

４００W級の灯具は、下から見るとそうでもないが、

やはり上にあがるとまあまあ大きくて重たかったりする((+_+))

ｹｰﾌﾞﾙを入替しながら、新しい灯具に交換( *´艸｀)

点検口内を結線しなおします(*’ω’*)

作業後はしっかり点灯の確認です(*’ω’*)

２本目も同じ要領で交換作業(*’ω’*)

同じ時期に２本壊れているということは、

もう２本も、、

おそらく近日中に不点灯になるんでしょうね、、(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

市内照明柱の根元補修工事の続きになります(*’ω’*)

照明柱、根巻保護コンクリート取替！①

既設の根巻保護コンクリートがひび割れているものの改修ですが、

このように、コンクリートが一部割れて、腐食部が露出され

ている状態です(; ･`д･´)

既設のコンクリートは斫ってきれいにします(‘ω’)

グラインダーのワイヤーブラシで、錆を除去(*’ω’*)

きれいになったところで、

錆止めを塗布(*’ω’*)

ボイドを巻いて、コンクリートを打設(*’ω’*)

通学路なので、いたずらされないように、ある程度形が

整うまで、コテ押さえをしながら見張っておきます(‘ω’)ノ

数日、養生する為に、犬のオシッコ防止にビニールを巻いて

おきます(^^♪

他数か所も同じように作業していきます(*’ω’*)

さて、今回は通学路で遊歩道の中で綺麗に仕上げたいので

きちんと良いコンクリートを打設し、コテ仕上げ出来ました(‘ω’)

急いでいるとき、時間がない時は、このコテ押さえに

時間を使えず、仕上がりがあまり美しくないときもあります、、。

いつもこのコンクリートの仕上がりを楽しみにしながら

打設しております(*’ω’*)

さて、次回は、ボイドをばらした後に、少し塗装します(*’ω’*)
