はい、みなさまこんにちは( ﾟДﾟ)！

少し前に、事故でポールを建替えしたお話がありましたが

ボイドバラシ、補修！

一旦、関電柱からの引込電線は撤去されていて、

修繕工事後、再申請などの事務処理を経て、ようやく引込し直しが

完了いたしました(*’ω’*)

道路を横断して、電柱からの引込線がみえると思います(‘ω’)

これで、防犯カメラにも電源が通電したということで、

所轄の担当者様に連絡し、防犯カメラがちゃんと復旧作動するか

どうかをまたメンテ会社に確認していただきます(‘ω’)

この引込柱から、架空電線で、

もう一本照明柱に飛ばして、防犯灯が設置されているので、

通電確認がてら、黒い袋をかぶしてみます(*’ω’*)

器具内蔵の自動点滅器が働いて、ちゃんと点灯確認がとれました。

こういった公衆街路灯などの管轄区分ですが、

まず、県道、市道に設置されているので、

工事の際は、　三田警察署に『道路使用許可証』を

発行してもらいます(‘ω’)

引込柱の持ち物と電源側の管理自体は、三田市の

道路河川課なので　道路河川課へ報告(‘ω’)

事故で緊急対応した時に、電源側の引込線を撤去する場合は

関西電力の所有物なので、撤去してもらい、

修繕後の復旧にかかる手数料などを負担し、

復旧にむけての再申請等の連絡は

関西電力とのやりとりです(‘ω’)

ポールを修繕するのにかかる費用を負担されるのは、

ポールを倒してしまった車の運転手さんです(; ･`д･´)

２次側の共架　防犯灯は　器具をリース物件で

メンテナンスをしている会社（こちらの場合MARUWA SHOMEI）

に報告し、事故で消灯しているなどの確認(; ･`д･´)

防犯カメラの　管理は、　三田市の

危機管理課なので、危機管理課へ、カメラへの通電確認をし、

防犯カメラの器具をリース物件でメンテナンスしている会社

へ連絡がいく(; ･`д･´)

、、といった感じで、こういった各所との連携をとって、

すべてが処理されます( ;∀;)

公共のモノを壊してしまった場合は、こういった感じで

処理が進むため、どうしても費用がかさんでくるため、

みなさま、わき見運転など、事故には気を付けて、

安全運転で今日も行きましょう(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

前回の自宅防犯灯設置工事で少し触れましたが、

自宅の庭に照明ポール防犯灯設置！

自販機用のポールもついでに建てたので、その工事の続きも

ご紹介したいと思います(*’ω’*)

こちらのポールには、防犯カメラを取付ます(‘ω’)

ジュースの自動販売機を設置するので、防犯上心配です(; ･`д･´)

ひとりでよっこらしょと建柱し、また脚立で固定し、

コンクリートで穴埋め(; ･`д･´)

また根巻ｺﾝｸﾘｰﾄするので、この程度でいいんです(; ･`д･´)ｗ

自宅の引込柱から電源埋設管と、防犯灯への渡り配管敷設、

給水管のVP20も一緒に近くまでもってきたものを

立上げます(; ･`д･´)

自販機用のコンセントBOXを加工して準備します(*’ω’*)

電線を入線しておいてからを取付て配管立上げ(; ･`д･´)

埋設配管を立ち上げて、根巻保護コンクリートを打設します(‘ω’)

その横に、自販機用コンセントBOXも設置(‘ω’)

将来、このあたりで、もっと電気が必要になることも考えて

CV8sqで40Aのﾌﾞﾚｰｶｰを設置し、子ﾌﾞﾚｰｶｰも４回路設置(‘ω’)

僕の夢ではここにコンテナハウスでも置いて、たいやき屋さん

なんかして週末副業なんて妄想を膨らましてました(; ･`д･´)

↑なので、念のため給水管も分岐してもってきているわけです(; ･`д･´)

さて、自販機を設置したあとは、雑草でボーボーになると

ポイ捨てされるのが人間の心情ってものなので、

出来るだけ管理しやすいように、

基礎コンクリートを広く打設してしまいます(; ･`д･´)

とりあえず、外構関係はすべて私の小遣いでやっているので、

家計からの応援はありません(-_-メ)

電柱の向こうの茂みは敷地境界があるので、

これもいまの段階できっちり境界線をひいておく意味でも

U字溝をついでに設置してきれいにしておきます(; ･`д･´)

↑この工事をする手前では、もっと生い茂っていた巨木たちを、

伐採している経緯があったりします(; ･`д･´)

これも小遣いでです(; ･`д･´)ｗ

日当たり、見通しのいいお庭になるためを考えたら、

小遣いなんて(; ･`д･´)ｗ

最終、県道の排水に接続するところまで

綺麗にしあげておきます(; ･`д･´)

実際の境界杭はU字溝からだいぶ離れていますが、

この杭だって昔の人が『この辺かな』て適当に埋めてるだけの

パターンもあるので、

少し余裕をみて、控えたところで境界にしておけばいいかと(; ･`д･´)

そして土間コン打設(*’ω’*)

あえて、ウオルＢＯＸ前はコンクリートで一緒に固めないのは

将来、掘削して埋設管を増やしたりする可能性もあるから

コンクリートせずにおいておくわけです(; ･`д･´)

そして、無事に自販機が設置され、

敷地上部も水はけが悪い土地だったため、

排水管をもっていっておき、

隣地との敷地境界に並べたU字溝と接続しておきます(‘ω’)

ここは将来駐車場として掘り返すのも困難になるため、

ゴミなどつまらないように、VU150で太めの管をいれておきます(‘ω’)

↑これが敷地の真ん中あたりに溜枡として置いて置きます(‘ω’)

敷地上部は土で整地して、植栽や畑など将来楽しんだりできるよう

排水設備をもうけておくのです(‘ω’)

一応、形上は最初植林しておきますが、

ぼくてきには草刈りが嫌なので

敷地内すべて土間コンクリートを打ちたいくらいです(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

先日嵐で倒壊した弱電の中継ポールの補強の様子を

お伝えしました(‘ω’)

中継ポール倒壊、１次対応！

コロナ渦でまだまだ、材料の流通がうまくいかない中で、

やっとこさ、照明柱基礎や照明柱が納品されましたので、

１次対応で補強をしているとはいえ、２次災害の恐れのある案件

なので、早速復旧作業にはいります(‘ω’)

まずはポールをすぐ横に立て直すために、基礎を掘削して

設置するべし(; ･`д･´)

照明柱基礎コンクリートと、ミニミニユンボを一緒に

一台の３ｔユニックに乗せていける、この手軽さ(*’ω’*)

0.07㎡のこのバックホウは、700㎏程の重量なので、

ユニックで吊れるので、荷台にハシゴなんかかけなくても

載せれるのが楽チンなのです(*’ω’*)

さて、傾いて補強だけしている

中継ポールの現場にたどり着きました(*’ω’*)

こんなかんじで、ユニックで、基礎とﾕﾝﾎﾞをおろします(*’ω’*)

基礎の深さは１１００㎜で、このミニミニユンボは

だいたい１２００㎜くらいまでは掘削できます(*’ω’*)

もう一個おおきいサイズのユンボなら簡単に掘削できる

深さですが、

そのかわり、基礎コンクリートとバックホウは別々に運搬

しないといけません(; ･`д･´)

ユンボを荷台に乗せる重機用ハシゴも、アルミといえど

一個３０㎏ほどあるので、結構めんどくさい(; ･`д･´)

掘削していると、

すこし地山の　『ガン』　がでてきました(; ･`д･´)

この『ガン』はとてつもなく硬く、ユンボのバケツの爪でガリガリ

ほじくってもなかなか割れずに掘削の手を阻みます(; ･`д･´)

『ガン』　がでてきた場合は、どんなに大きなバックホウでも

歯が立たないことのほうが多いです(; ･`д･´)

充電のチッパーなど、小さいハツリ工具でも、細かく割っては、

細かく砕かれたガンをバケツですくって掘り進めるしかありません(; ･`д･´)

そこで、役立つのが

このミニミニユンボは、

この油圧のブレーカーが接続できます(*’ω’*)

油圧ホースをミニミニユンボに接続すると、

油圧のブレーカー、そして先っちょを取り替えて、転圧機

としても使えるので、、

削岩や狭小部の転圧などにもってこいです(*’ω’*)

ガンの出る地層を読んだり、コンクリートを大容量で

破壊していくのが予想される場合は、ミニミニユンボとこの

油圧ブレーカーを用意しておけば、百人力です(‘◇’)ゞ

掘削が完了したので、基礎据付になります(*’ω’*)

底面の水平のレベル出しに、クラッシャーランを１００㎜

いれます(‘ω’)

基礎はユニックで吊り上げて設置(‘ω’)

弊社は、この手の作業は、たいてい作業員２人で完結します(‘ω’)

重機をうまく使えば、人手は少なくても

逆に効率がめちゃくちゃいいです(^^

土を埋戻しして、転圧する際も、この転圧機ならば、

転圧面積が小さいので、ピンポイントでよく締まっていきます！

そして、ランマ―やプレートなどの底板が走るだけの広い掘削を

必要としないので、

コンパクトに掘削が可能となります(*’ω’*)

よく締固めたら、

この状態で、今日の作業は完了です(‘ω’)ノ

照明柱がまだ納品されていない為、

建柱は後日になりますが、

次回は建柱、架線移設を一気にしていく予定です(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

私の自宅には防犯灯や防犯カメラをいくつか設置していますが、

ひとつ紹介したいと思います(‘ω’)

普段官公庁の仕事で照明柱を建てたり、仕様が良いものばかり

扱っているので、どうしてもブログでは敷居が高く思われて

しまいがちなので、

たまには、自宅の設備でも紹介して、身近な雰囲気を感じ取って

もらえたらいいなと思います(‘ω’)ノ

新築時に、庭の敷地を造成して、排水工事や整地などは

仕事の合間をみて、すべて自分一人で日曜大工がてらしてきましたが、

自宅横の敷地ももともとは畑で木が植わっていまして、

雨がふるとすぐジュクジュクになる土地でした(; ･`д･´)

庭の排水を考えて、きっちり地を固めながら、新築工事が進む中

横でせっせと外構工事をする私(; ･`д･´)

この敷地の角っこあたりに、防犯灯でもつけようかなとイメージして

いて、それを設置するにあたり、

排水工事と、電源の埋設配管を先に終わらせてかた

最後にポールを建てて、防犯灯をつけようと考えました(; ･`д･´)

家の横の敷地は広いといっても、こんな感じで水はけが悪く、

雑草がはえてきても手入れが面倒なので、

ごっそり土を入れ替えて、砕石できっちり整地しようと思いました！

そりゃ、１００トン分くらい砕石にいれかえました(; ･`д･´)

自分の小遣いで( ;∀;)涙

雪の降る日も一人でコツコツと( ;∀;)ｗ

この敷地のぐるり一周U字溝も日曜大工でコツコツと

ひとりで設置しました(; ･`д･´)

既設の排水を綺麗にやり直したり、

この右がわの敷地境界の印がてらに排水路を設置すべく、

これも小遣いで( ;∀;)ｗ

雪の日もこつこつと( ;∀;)ｗ

自宅が完成した時に、すぐ落ち着いて住めるように

コツコツと作業をすすめてました(; ･`д･´)

車が通るところは頑丈に補強し、生コンで固めます(; ･`д･´)

グレーチングもしいて、これで工事車両も行き来できるので、

やっと、電源の埋設管を掘削していけます(‘ω’)

このころには、もう家の形は出来上がっていて引き渡しまで

もう少しというところなので、

工事業者もいないので、お庭を豪快に掘削していきます(‘ω’)

引込柱から、電源の埋設管を敷設していきます(‘ω’)

家の角に水栓柱を設置していましたが、

そこから分岐して、

将来外でバーベキューなど水をつかうことも考えて、

電気と水道を、掘削した管路に一緒に敷設していきます(‘ω’)

バルブをつけておけば、普段は止水できるので、

将来使うときが開放します(‘ω’)

そして、ポールをたてます(‘ω’)

防犯灯を取付、立上げ配管もあらかじめしておいてから

穴を掘っておこします(‘ω’)

脚立２丁でポールを固定し、

コンクリートを穴に流し込んで固定(‘ω’)

φ50のポールだし、防犯灯しかついてないので、こんな程度の

補強で十分です(; ･`д･´)

２４時間タイマーをつけるべく、ウオルボックスを取り付けて、

下からきた埋設管をたちあげます(‘ω’)

腐食防止に根巻保護コンクリートはしっかりとします(*’ω’*)

県道沿いまで埋設配管と給水管をのばして、

ここにももう一本　建柱(*’ω’*)

こちらには、

自動販売機を設置したいと思っていたので、

防犯カメラと防犯灯を取付します(*’ω’*)

こげ茶やブラックで塗装されたものを使って、モダンでおしゃれな

仕上がりを目指す(*’ω’*)

こちらのポールはまた次回のブログで詳しく説明するとして、

こちらの防犯灯はとりあえず設置完了(*’ω’*)

根巻ｺﾝｸﾘｰﾄも完成し、排水工事の続きや整地もまだまだ

やることはあるものの、とりあえず夜は防犯灯が光るように

なりました(*’ω’*)

最近のは自動点滅器内蔵の防犯灯が安くなっているので、

かってに暗くなれば点灯しますが、

深夜は寝てるだけだし点灯してたらもったいないという方には

タイムスイッチを取付すれば、

0-3時だけ点灯、　22時から4時まで点灯　など

すきな時間帯だけを点灯することも可能です(*’ω’*)

簡易的な防犯灯や防犯カメラなんかはご覧のように、

結構リーズナブルな価格で設置できるので、

ご相談、見積りおまちしております(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

三田市内の公園のソーラー時計の修繕依頼がまたきたのですが、

今回は、制御部という部品の交換の様子をご紹介(*’ω’*)

前回、蓄電池交換の様子は下記リンク参照(*’ω’*)

ソーラー時計修繕！ | 株式会社浦口電機 (uraden.net)

ソーラー時計の下点検口の中には、時刻を調整したりする

駆動体が入っています(*’ω’*)

こんなのです(‘ω’)

数十年、この制御部という装置を交換してきましたが、

なぜ、この本体が悪くなるのかはなんとなくわかります(‘ω’)

時計の本体上にソーラーパネルがあり、

そこから時計本体と渡って、照明柱から降りてきた制御線と

この制御部はコネクターで接続されています(‘ω’)

そして、ソーラー発電した直流電流を制御部のなかにある、

蓄電池に溜めて、昼夜駆動します(‘ω’)

公園の真ん中とか、AC電源が埋設してもっていきにくい箇所など

このソーラー電源だととても便利で、丘の上など

どこでも時計柱を建てることができます(‘ω’)ノ

蓄電池は劣化するので、約３年ごとに交換するのですが、

それさえ交換していれば、そんなにほかの部品は傷むわけではないです(‘ω’)

しかし蓄電池を交換しても、すぐ時計が狂ったりするときは、

ソーラーパネルや、針を動かしているステップモーターの故障を

疑いますが、

それらを交換してもダメな場合は、

制御部を交換するしかないのですが、

その制御部を交換しても直らない事例が過去ありましたΣ( ﾟДﾟ)ｶﾞﾋﾞｰﾝ

それが、このコネクタ部分が原因なのです(; ･`д･´)ズーン

植栽の中に建っていて、照明柱の中が湿気ているパターンで多い

のですが、

このコネクタは防水キャップに見えて、

そんなに防水性がないのではないかと思います(; ･`д･´)

結露したりして、水分がｺﾈｸﾀの内部のピンに浸透したりして

制御部本体の劣化を早めると思います(; ･`д･´)

なので、蓄電池を交換する際、

弊社では、数年前より、このコネクタをちょん切って、

圧着接続をし直して、融着テープをしっかり巻いて処理するように

しています(‘ω’)ノ

ちょっとみにくいですが、コネクタ部にビニルテープや防水テープが

巻かれている箇所は、結露しやすくて、前回に修繕にこられた方が

気持ち水が入らないように気遣ってくれた証なので

そういう場所は結果的に蓄電池交換だけで直らなくなっています(; ･`д･´)

昔は制御部、本体を注文すると、コネクタでつなぐようになっていましたが、

近年、リード線だけでコネクタはもともとついていないようになりました、、。

多分コネクタが原因で故障が多いのがメーカーにも伝わっているので

しょう(; ･`д･´)

リングスリーブでしっかり圧着接続、融着テープ、ビニルテープで

処理します(‘ω’)

付属でCE形絶縁被覆付閉端接続子（俗にCEといいます）がついていて、

それで接続してくださいよということなのですが、

私はCE反対派であり、結露する場所や屋外で使用するのは電気工事士

としてどうなんだろうって感じます(; ･`д･´)

CEを圧着するとこんな感じで、絶縁被覆がついているので

テープ巻をしなくて楽なので、

屋内の照明器具内のジョイントとかなら、いいとは思いますが、

屋内でも、浴室や、天井裏のジョイントといった

結露したり埃が溜まったりする恐れのある場所では使用すべきでは

ありません(; ･`д･´)

浴室暖房乾燥機などのジョイントが浴室の点検口の上で結線されていて

接続不良による漏電火災の事故事例が結構あって、注意喚起していますが

設備屋さんなど、電気工事士の免許を持っていない方が、ユニットバスを

組立てついでに、CEで圧着するだけなので簡単に済ませたりして

事故をおこすという流れです(; ･`д･´)

なぜ、CE接続で、水や埃が接続部に溜まるかというと、

こうなってたら、溜まり放題ですよね、、(; ･`д･´)

テープを巻いていないので、

いわば充電部が露出しているわけです(; ･`д･´)

とても危険きわまりないです(; ･`д･´)

そこに埃でもはいれば、

トラッキング現象のようにバチバチ接触不良などを起こして

火がでます(; ･`д･´)

結露した水分や、ネズミのオシッコでもここにはいれば、

漏電ブレーカーが感知して、停電です(‘ω’)

そんなことをかんがえれば、融着、ビニルテープを巻くべきです(; ･`д･´)

数秒、数分の手間だけです(; ･`д･´)

さて、圧着接続をしても、水が流れてきたことを考えて、

外装の端末部は下を向け、接続部は上をむけます(‘ω’)

融着テープをまいているので基本水は入りませんが、

虫が点検口に入ってテープをかじるかもしれませんし、

何がおこるかはわかりません(; ･`д･´)

けっこう点検口の中にシロアリが巣をして、カットアウトスイッチ

が腐食して漏電したり、

点検口のなかに笹や植物が生えてきて、

電線の被覆をやぶったりする事例もあります(; ･`д･´)

こんな具合で、無人で屋外で設置されているものなので

いろんなことを想定しないといけません(; ･`д･´)

最後は時刻をちゃんと両面合わせて、作業完了です(*’ω’*)

時計の修理といっても、一筋縄でいかないときもあり

日々勉強ですが、

失敗や苦労をいろいろ経験すると引き出しも増えていきます(‘ω’)！

はい、みなさまこんにちは( ﾟДﾟ)！

以前、照明柱の根元腐食調査で少しふれましたが、

引込アンカー修繕、照明柱腐食点検業務！

根巻保護コンクリートの修繕の様子をご紹介いたします(*’ω’*)

はい、どれも、根巻保護にVP１５０が巻かれており

照明柱との隙間をコーキングで埋めていたが、

そのコーキングが痩せてきて、そこに水が溜まり

根元をどんどん浸食していっていた為、

コンクリートで補修しなおす工事をしました(*’ω’*)

高さが１，２センチの根巻でも、VPを割ってみると、

結構腐食がすすんでいます(; ･`д･´)

きれいに錆を落とし、

錆止めをたっぷり塗っておきます(*’ω’*)

そして、補強とコンクリートのひび割れ防止に差筋を打設(; ･`д･´)

そして、ボイドを巻いて、コンクリートを打設(*’ω’*)

数日後、コンクリートが乾いたら、ボイドを外して、

完成です(*’ω’*)

根巻保護コンクリートの目的は、根元に水が溜まらないように

する為なので、

水やオシッコが溜まるようならば、撤去してなんにもないほうが

マシです(; ･`д･´)

少しのサビなどで、補強しなおしたり、柱の部分の腐食も

サビを落として塗装しなおせば、また１０年、２０年と保つので

メンテナンスは大事です(*’ω’*)

それより、腐食や傷まないように、設置時にしっかり保護工事を

行って保険をかけておくことがとても大切だと思います(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

先日、自動点滅器内蔵の防犯灯を設置したお客様ですが、

防犯灯新設！

その後、明るすぎるので、消しときたい時もあるということで

スイッチをつけとほしいと依頼がありました(*’ω’*)

工事してから使ってみて、やっぱりああしたいこうしたい

となっても、弊社はしっかり対応致します(*’ω’*)！

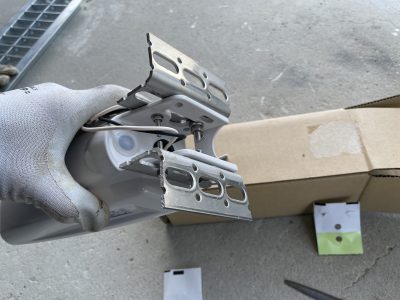

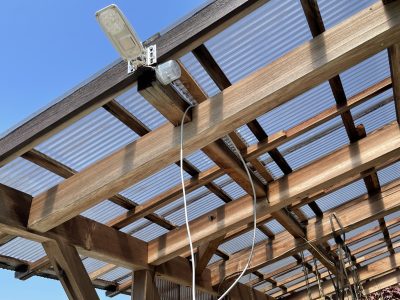

はい、こちら先日取付した防犯灯ですが、

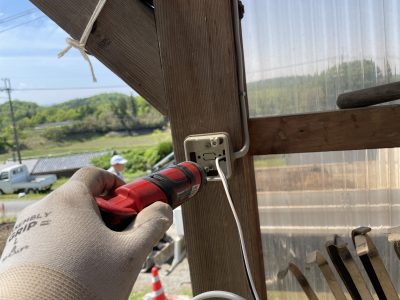

この柱に露出のスイッチを追加しようと思います(*’ω’*)

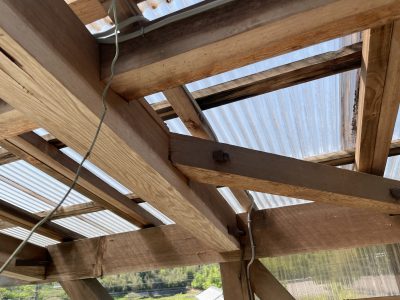

さっそく、前回と同じような、普段見えにくい場所を

配線していきます(‘ω’)ノ

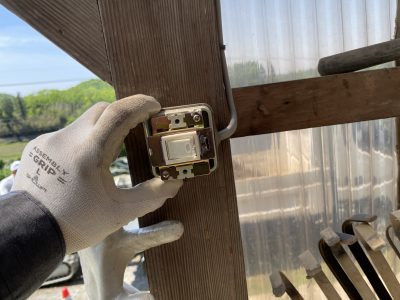

吹き降りの雨を考慮して、防雨タイプの露出スイッチを

取付ます(‘ω’)

そして、前回のジョイント箇所よりスイッチ結線にやり直し

完了です(*’ω’*)

点灯も確認(‘ω’)ノ

さらに、駐車場工事で、入り口も法面をすこし土を鋤とった

箇所をもう少しなだらかにしてほしいとの要望があり

そちらも修繕します(*’ω’*)

ふったたび、ミニミニユンボを搬入(*’ω’*)

入り口のスロープをなだらかにするため、土を鋤とって

いきます(*’ω’*)

鋤取りが完了したので、

流暢砕石RM－３０をもってきて、敷きならします(*’ω’*)

転圧ﾌﾟﾚｰﾄで綺麗に転圧し、完了です(*’ω’*)

ちょっとわかりにくいですが、

ダンプ２車分ほど土を鋤取り、

ダンプ一台分の流暢砕石を敷きならしています(*’ω’*)

手直しや調整など、工事後のアフターサービスも

手を抜かず対応させていただいております(*’ω’*)！

はい、みなさまこんにちは( ﾟДﾟ)！

先日、嵐によって中継ポールが腐食により傾いた現場ですが、

施設内の他照明柱の根元の調査をしてほしいとの依頼があり

ましたので、再び伺うことに(‘ω’)ノ

また、もう一か所修繕依頼で、

建物に引き込むためにアンカーをALCに打って

弱電の支線を引っ張っていた箇所があるのですが

嵐の日に、アンカーが抜けて、架空電線が垂れ下がっているような

ので、修繕するように早速かけつけます(; ･`д･´)

こちらが、架空線が垂れているようです(; ･`д･´)

引き留めのアンカーぬけております(; ･`д･´)

手前大きく育った木の枝があり、それに叩かれて、

アンカーが抜けたと思われますので、

まず、木の伐採をし、

引っ張られている壁面にもう一回アンカーを打設しても

ALCなので、アンカーが効きにくいため

90度横の外壁面にL金具を取付、アンカーを３点ほど打設して

張力のベクトルを少しでも小さくすることにします(*’ω’*)

換気扇フードの外壁面に前はアンカーが打ってありましたが、

今回は雨樋側に打ち直します(*’ω’*)

ALCアンカーってどのタイプでも、なんとなく効きにくいです(; ･`д･´)

なので、引っ張られる方向に１か所だけアンカーをもむなんて、

揺れて、アンカーの穴が広がっていけば、抜けることは容易に考え

れますよね(; ･`д･´)

３点支持で三分のSUSボルトナットにて緩み留め兼ねて、

力を分散できるように固定します(; ･`д･´)

そして思いっきり引っ張っても物理的に支線が足りないので、

ステンレスの針金を何重にも巻いて繋げます(; ･`д･´)

アンテナを建てる時のステンレスの針金なのですが、

どういうわけか、これはなかなか切れません(; ･`д･´)

どんな強い台風がきてもアンテナをひっぱっているワイヤーって

切れてるの見たことないです(; ･`д･´)

その針金を３重、４重にしているので、へたな鉄のバンセンよりも

頑丈です(; ･`д･´)

きんでんさんも、引込線が修繕などで短くなって足りないときは、

SUSの針金で同じように継ぎ足したり昔はよくされていましたが、

引込でもそうした方法で継いでいるので、計算上大丈夫なんでしょう(; ･`д･´)

架空線はピンと張りなおされて美しく復旧致しました(*’ω’*)

さて、次は、場内の他照明柱などの根元調査をします(*’ω’*)

傾いて１次対応をしているポールがみえますが、

その手前にガラスグローブを取り外した照明柱があり、

こちらを見てみましょう(^^)/

点検口の下端が土に埋もれており、

根巻ｺﾝｸﾘｰﾄが無いので、掘ってみると、結構腐食がすすんで

います(; ･`д･´)

腐食は土と接している部分でマクロセルによって起こりやすい

ので、ジメジメしていたり植栽の中などに建っているものは

さらに腐食が加速していきます(; ･`д･´)

次にこの照明柱をみてみます(*’ω’*)

照明柱基礎の上にVP150により根巻保護をしていますが、

よくみると、穴が空いています(; ･`д･´)

VPと照明柱の１センチほどの隙間をコーキングで埋めたようですが

そのコーキングが痩せてきて、穴が空いている箇所をみると

中は空洞です(; ･`д･´)

モルタルなど充填しているわけでもなく、根元をVPという樹脂で

コーティングする目的で巻かれているようですが、

隙間から雨水が入れば、腐食し、雨の度に腐食を進める形になって

しまっています(; ･`д･´)

この照明柱はどうでしょうか(; ･`д･´)

おなじようなVPで根元を保護していますが、コーキングが痩せて、

隙間に水が溜まってしまうので、

その水分が乾くまでは水がずっと根元に残るので、

とてもよろしくないです(; ･`д･´)

こちらの照明はちょっと傾いていますが、

何かぶつけられたのか、点検口で歪んでいます(; ･`д･´)

点検口蓋を外すと、VPと照明柱との隙間は腐食による

サビが埋まっているので、結構腐って肉厚が薄くなっています(; ･`д･´)

開口部も折れているので、

腐食が進むと、やがて倒壊するでしょう(; ･`д･´)

その他も同じようにコーキングが痩せて、その部分が

腐食しているパターンです(; ･`д･´)

コーキングは屋外ならなおさらですが、経年劣化で痩せて

くるので、このやり方で根巻保護をしていて照明柱が

倒れているのを過去何本もみています(; ･`д･´)

この隙間に雨水がたまるだけだとまだマシですが、

犬のオシッコが溜まると、腐食効果は絶大です(; ･`д･´)ｗ

たとえば、この照明柱は少し前に建替えられて、VPにより

根巻保護されていますね(‘ω’)

茶色のコーキングで綺麗に上部を防水処理されていますが、

これが、数年後には

こうなることを我々は知っているので、

腐食を促す形になってしまう間違った工法なんですね(; ･`д･´)

この工法で一本照明柱が倒壊した施設より、根巻保護をやり直して

欲しいという依頼があった時のこともまたご紹介いたします(*’ω’*)

とにかく、普段根元なんて気にしてみないので

腐って倒壊してから、腐食が進んでいたことに気づくのです(; ･`д･´)

みなさまも自宅の引込柱などちょっと気にかけて診てみることを

お勧めします(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

先日、雨風激しい日がありまして、

そのときに弱電の架空電線を中継しているポールが折れて

危ないので見に来てほしいとの依頼がありました(‘ω’)

お客様のほうでポールが折れ曲がって、倒壊するのを防ぐために

現場のトラックを重りにして、ワイヤーを引っ張っていただいていた

ようです(‘ω’)

光ケーブル含む、テレビや電話線なので、ちょんぎれるとマズい

ということで、緊急でどうにかしてほしいということです(; ･`д･´)

ポールの根元をみると、４分の３は腐食して、ちぎれており、

前にお辞儀をするような形で下部のポールにめり込む形で

傾いています(; ･`д･´)

めりこんでるおかげで、ちょんぎれたポールの下端がべローンと

放り出されずに済んでいるかんじですね(; ･`д･´)

一つ手前の中継ポールは黄色と黒の縞模様の防護のしてある

支線が取ってあり、

一緒に電線の重みで傾くのがセーブされている感じがしますが、

ポールの上部は結構曲がっていて負荷がかかっています(; ･`д･´)

一つ手前のポールは㈱ﾈｯﾄﾜｰｸｻｰﾋﾞｽ製のSH-7という、最近

建替えた様子の一つランクが上の亜鉛メッキポールに変わって

いました(; ･`д･´)

おそらく、一度同じように倒壊して建替えたのかもしれません(; ･`д･´)

他の中継ポールは臨時用のEポールが使われており、

肉厚は図面上は2.3㎜と書いていますが、縦筋がいくつも入っており、

亜鉛メッキ塗装の質もそれほどよくないので、

あくまでも臨時仮設用のタイプで長年使用する目的ではない為

耐久性はちょっと劣っています(; ･`д･´)

一般戸建て住宅の引込柱や、中継ポールで根元が腐って倒壊するのは

たいてい今回とおなじようなEポールが多いです(; ･`д･´)

一つ先の中継ポールは３方に架空電線が貼ってあり、

支線もとってあるので、頑丈です(; ･`д･´)

今回の１次対応としては、傾いているポールの両端の中継ポール

から新たに支線を張って、それに仮に傾いたポールをくくっておく

事で、それ以上の傾きを抑えるのと、

もしめりこんでいる下部のちょん切れたポールが放り出されたとしても、

上部をくくることで、

その芯から真下にぶら下がる形におさまるだけになるので、

周囲に、長いポールが暴れて振り回されて、架空電線がちょん切れる

などの大惨事まではいかないと考えます( ;∀;)

というわけで、まずは、しっかりした両端の既設中継ポールより

22sqのﾒｯｾﾝｼﾞｬｰをはります(‘ω’)

倉庫にあった余っているﾒｯｾﾝｼﾞｬｰを継ぎ足し継ぎ足しして、伸ばします

(‘ω’)

もう片側からは、４０ｍ程の張力がいるので、シメラーを

使って支線をはります(‘ω’)

シメラーを使わないと、とてもじゃないですが、人力で

２２sqのﾒｯｾﾝｼﾞｬｰを４０ｍもピンとはるのは不可能です(‘ω’)

支線が張られると、両端のポールからの直線上では

白い照明柱（灯具をはずしています）くらいがちょうどいい

位置ですが、

実際はもっ法面の上の植栽のあたりに照明柱を建てているので

常に、照明柱を倒そう倒そうと力が加わっていたことになりますね、、。

風がふけば、電線が揺れて、

さらに照明柱には負荷がかかりますので、

そういった経年劣化に金属ストレスが加わり、限界をむかえたという

ことになります(; ･`д･´)

一番最初に駆け付けた時は、ご覧のように、照明柱のガラス

グローブが割れずについていましたが、

また電線が揺れたり、倒壊した時に当たって、

ガラスグローブを破損しないように、電球と一緒に

しばらく外しておくことにしました(; ･`д･´)

雨が侵入しないようにビニールを何十にも巻いて固定します(; ･`д･´)

ポールを起こした時に、下部を補強するために、Lアングルや６分

の鉄筋など用意しておきます(*’ω’*)

準備が整ったところで、高所作業車と、後ろの車両を使って

ポールを起こしていこうかと思います(; ･`д･´)

倒れている中継ポールにロープをくっつけます(; ･`д･´)

そして、下にある車両のフックをお借りして、そこに

ロープをかけて、一気におこします(‘ω’)

両端からひっぱったワイヤーにバンセンで何十にも強固に縛ります(‘ω’)

起こしたところで、下部の補強にかかります(‘ω’)

根元は基礎コンクリートなど補強しているので、

アンカーのように鉄筋を刺したりして、自在バンドで

外れないように巻き付けます(‘ω’)

かなり頑丈に緊結したので大丈夫でしょう( ;∀;)

少し傾いているようにしていますが、これが本来建てたら

ストレスのかからない、ポールの位置なので、

法面の下らへんにポールの立て直しを検討してもらって、

見積りにはいります(; ･`д･´)

おなじ場所に建替えてしまうと、数年後おなじことになりかね

ないので(; ･`д･´)

照明柱の灯具に架空電線が接近するので、

あえて、法面上側に、中継ポールを逃がして当時は設置したの

かもしれませんね(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

先日よりお世話になっていた、擁壁や排水工事、

間知ブロック積み上げなどを依頼してくださっていた施主様より

駐車場、カーポートが出来上がると、そのあたりが暗くなるため

防犯灯をつけてほしいということで、

今度は電気屋さんとして伺います(‘ω’)！

車からおりるのが、夜であれば、確かに足元が暗くなると

思いますので、建物の端あたりに防犯灯をつけることにします(‘ω’)ノ

電柱取付用の10VA自動点滅器内蔵の器具をつけるので、

スイッチは要らなくて、夜になったら勝手に点灯し、夜明け

明るくなれば勝手に消灯します(‘ω’)ノ

電気代の目安ですが、

例えば、まだ蛍光灯の２０Wの防犯灯をつけているとすると、

年間で約3300円（税込）ですが、

これが10WのLED防犯灯にすると、

年間で約1600円（税込）ほどになります(‘ω’)！

電力会社の契約が40VAから10VAと２ランク下がるためにグンと

お得になるんですね(‘ω’)！

さて、とりあえず話はおいといて、まず、倉庫にて

防犯灯を取り付ける為の台座を加工してつくります(‘ω’)

SUS製のLアングルを切って、

このバンド取付穴にボルトナットでくっつけます(‘ω’)

専用の台座はあるのはありますが、値段が高いので

自作します(; ･`д･´)

台座取付完了(; ･`д･´)

そして、現地の破風板（はふいた）も分厚くてしっかりしているので

SUSコースレッドビスにて取付完了(‘ω’)ノ

さて次は電源をとりだすために配線します(‘ω’)

柱に露出のコンセントがあるので、そこから直接電源を

取ろうとおもいます(‘ω’)ノ

VAの露出配線をする場合、できるだけ普段目につかないルート

で配線するようにします(‘ω’)

この露出コンセントの下側より取り出そうとおもいます(‘ω’)

トントンとステップルで綺麗にVAを配線していきます(‘ω’)ノ

防犯灯からでているリード線との接続は

気持ち、屋根のある部分で少しでも紫外線の劣化を防ぎます(‘ω’)

自己融着テープ、ビニールテープを巻いて、

さらにナイスハットをかぶせて完了です(*’ω’*)

さて、最後に露出コンセントから電源の取出しです(‘ω’)

施主様の留守中の工事なので、一応活線作業です(; ･`д･´)ｗ

既設の電線を取り外せばいいだけなのですが、

黒と白が接触さえしなければ大丈夫ですので、

そのまま下の端子につないでみます(*’ω’*)

外装を剥いて、IVの状態にして、本体の下より電線をいれます(‘Д’)

昔２種電気工事士の免許を取るために、何回もこの露出コンセントの

取付を練習しました(; ･`д･´)

２種電気工事士では、

端子ﾋﾞｽに電線の心線を巻き付けて、くるくるまわして

ちょん切る方法しか教えてもらいませんでしたが、

それが１種電気工事士になると、

『輪づくり』といって、クエスチョンマークのような形を

予め作っておいて、ビスに取り付ける方法を教わります(‘ω’)ノ

こういった　露出コンセントの接続や、

盤のケースアースの端子をつけるのとか、

作業員さんがどのようにして接続するかみていると

『ぐるぐる巻き付け』 か 『輪づくり』

どちらの方法でされるかによって、１種電気工事士か

２種電気工事士かが、一つの指標としてわかります(‘ω’)

ぐるぐる巻き付けの場合、心線が長く要るのですが、

輪づくりの場合　心線の長さの目安はペンチの厚み+数ミリといった

感じです(; ･`д･´)

それは端子ﾋﾞｽの大きさによって目分量で調整します(; ･`д･´

上の写真ではカット前なので、心線はちょっと長いです(‘ω’)

そして、IVの被覆から心線に変わったところ１，２㎜の

部分をすこしへの字におります(‘ω’)

ベンダで鉄管のへを折るようなイメージです( ﾟДﾟ)

それから心線の先をペンチでつまんで、『アール』を

まげて弧を描きます(‘ω’)ノ

接続します(‘ω’)ノ

万が一を考えて、接続はN相の白からです(‘ω’)

端子ﾋﾞｽ接続完了です(*’ω’*)

この？マークを反対に取り付けると、

ビスは時計回りで締め付けるので、輪が広がってしまいますので

輪の？マークは締め付けと一緒の方向ですることです(; ･`д･´)

電源取出しも完了なので、点灯の確認をしておきます(*’ω’*)

防犯灯に内蔵されている明るさセンサーを黒いテープでふさぎ

夜の状態をつくります(*’ω’*)

人間ですのでミスをすることもあります(*’ω’*)

点灯確認をして、最後の確認をしっかりする事は徹底しています(‘ω’)
