カテゴリー別アーカイブ: 照明柱設置・建替工事

はい、みなさまこんにちは( ﾟДﾟ)！

今回は弊社の得意な照明柱の建替え工事です(‘ω’)ノ

某公園緑地内での遊歩道に設置されている外灯ですが、

工事車両が遊歩道を走行中にこのポールに接触してしまって

傾いてしまったとのことです(‘ω’)ノ

衝撃で、上部のLED器具は少し傾いています(‘ω’)

根元を見てみると、コンクリートの薄い根巻コンクリート

は割れており、

接触部はこのように穴が空いています(; ･`д･´)

実はこちらアルミポールなので、衝撃には弱い(; ･`д･´)

腐食はしないけどこうした物理的な強度は鋼管柱より劣る、、

このアングルからだと傾きはわかりやすいかと、、、

点検口を開けると、

磁器でできたカットアウトスイッチは衝撃で割れており、

灯具も含めて全て保険で直すことになりました(‘ω’)ノ

この傾いた照明柱を放っておくことはできないので、

根元の調査をして見積りするのと並行して、

撤去もできるだけして帰りたい(‘Д’)

根元でポールをねじ切って、倒しました(; ･`д･´)ｗ

３ミリのアルミ製ポール(‘ω’)、、

腐食には凄い強いが、こうして亀裂が入ったところからの

ねじれ強度などには弱いことが分かった(; ･`д･´)

灯具はLEDが出はじめたころの一体型のものであり、

調べると、後継機種があったので、同じ形で復旧できます(‘ω’)ノ

ﾎﾟｰﾙも軽いので、軽トラに載せて帰社出来ました(‘ω’)ノ

保険会社に見積りを作成して、通れば、

照明柱を受注生産する流れになります(‘ω’)ノ

しばらくこの状態で経過を待ちます(‘ω’)ノ

、、、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

照明柱建替えももう一息(‘ω’)

腐食したアルミポール建替え③！

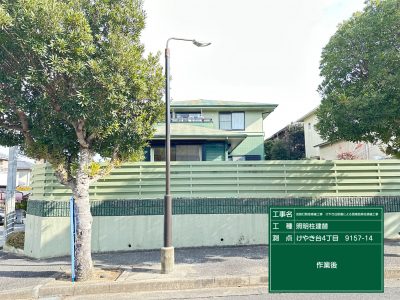

無事に建替えし終わった照明柱達、

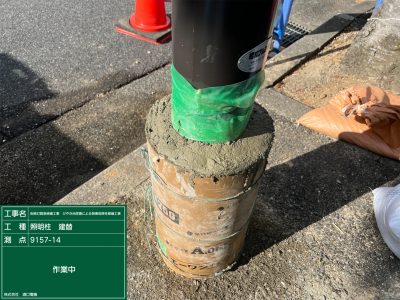

今回は根元の腐食防止の意味でコンクリートをまきます！

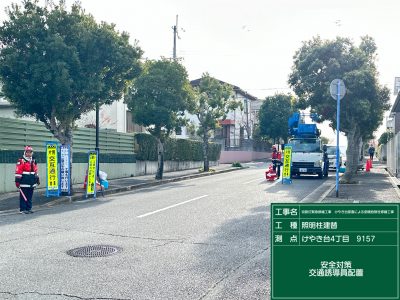

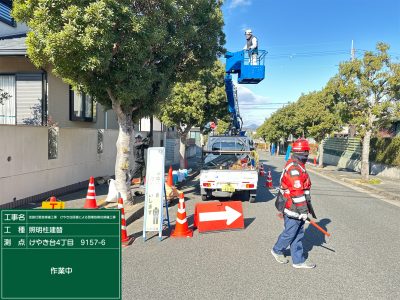

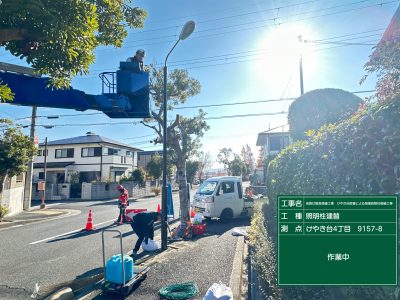

交通誘導員も片側通行で２名体制で規制(‘ω’)

ワンチャンのオシッコがかかって、腐らないように

コンクリートをまきます(‘ω’)

今回はアルミ製ですが、アルミにも塗装が施されて

美観を保つには、やはり根巻保護コンクリートは必須(‘ω’)

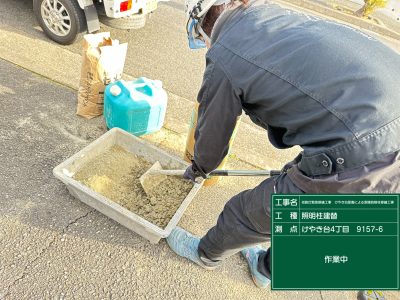

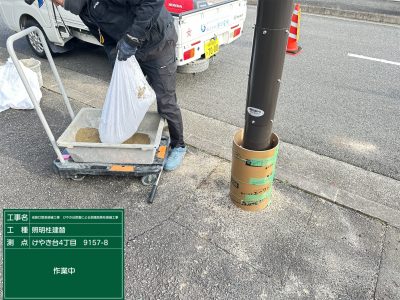

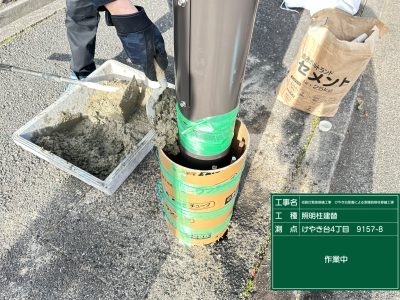

３カ所、コンクリートを打設し、

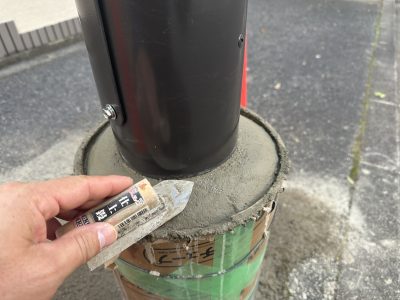

数時間おきに表面をコテ均しにきます(‘ω’)ノ

やはりこれから数十年の残る作品、、

出来るだけ綺麗に仕上げたいです(‘ω’)ノ

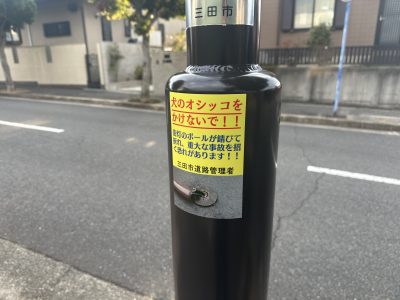

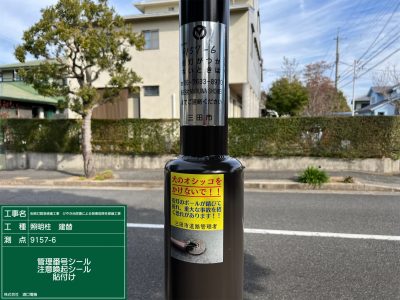

注意喚起のシールも貼っておきます(‘ω’)

これはお犬様というか、

飼い主のモラルの問題なので、人間の意識が変わらないと

改善されません(‘ω’)ノ

そして数日後、、

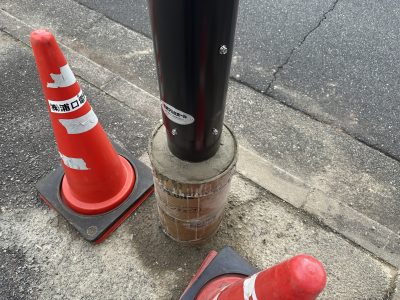

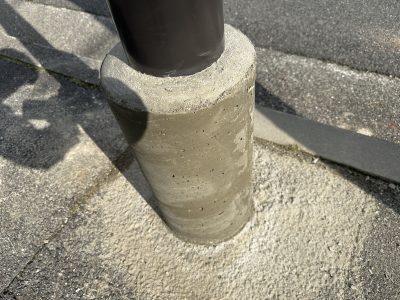

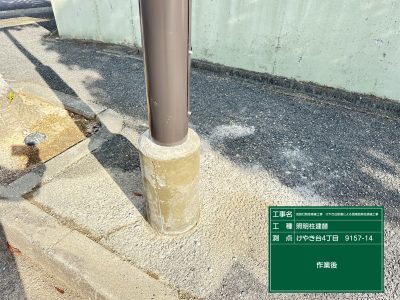

ﾎﾞｲﾄﾞを外して、完了です(*’ω’*)

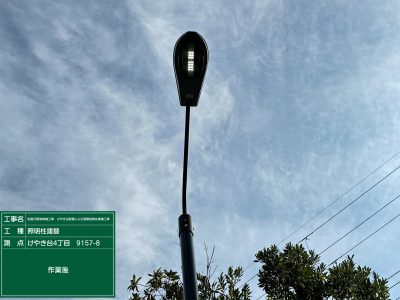

もちろんきちんと点灯することも確認(‘ω’)

アスファルトをガバーっと切って、

大きく掘削して、、というのではなく、

仕上がりをｺﾝﾊﾟｸﾄに、できるだけコストを抑えて

工事の爪痕をあまり残さず施工する、

こうしてちょこちょこと、照明柱は修繕されて

いくのであった(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

住宅街での照明柱建替え工事が続いております(‘ω’)

腐食したアルミポール建替え②！

既設の照明柱は無事、引っこ抜かれましたので、

新しいアルミポールを建てる準備をします(‘ω’)ノ

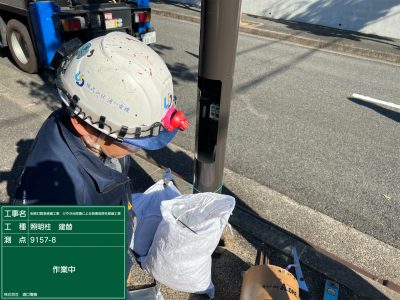

地中からの電線を継ぎ足しておきます(‘ω’)

アルミポールに再利用する灯具をセットしたりします(‘ω’)

継ぎ足した電線の保護にPFD管も継ぎ足し(‘ω’)

アルミポール建柱(‘ω’)

差筋補強も(‘ω’)

灯具を復旧(‘ω’)

点検口内の結線をしてしまいます(‘ω’)

さてあとはゆっくりのボイドを仕上げます(‘ω’)

、、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

アルミポール建替え工事の続きです(‘ω’)ノ

腐食したアルミポール建替え①！

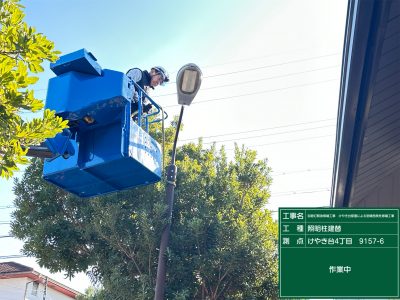

灯具を取付したアルミポールを上からさしこみます、(‘ω’)

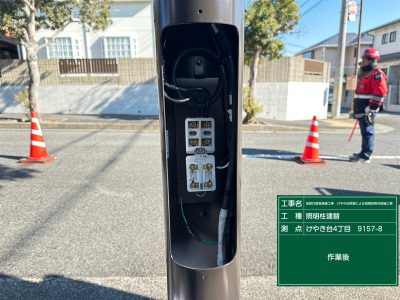

照明柱の中に、カットアウトスイッチを設けて、

結線をしてしまいます(‘ω’)

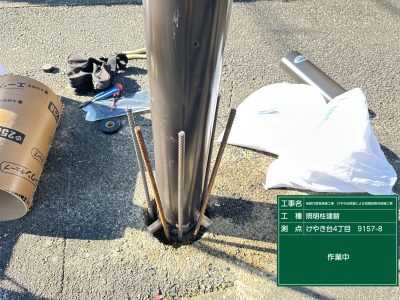

根元補強に鉄筋を差し込んで、ﾎﾞｲﾄﾞの準備をしておく(‘ω’)

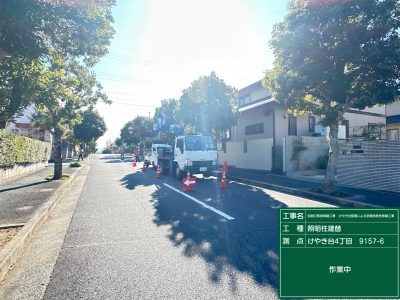

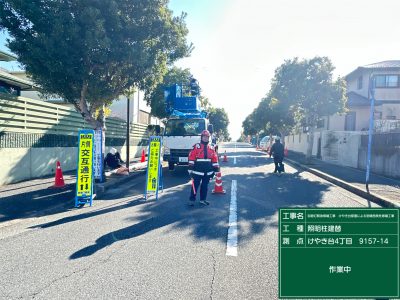

次の建替え場所が近いため、

車両を動かし、規制をずらします(‘ω’)

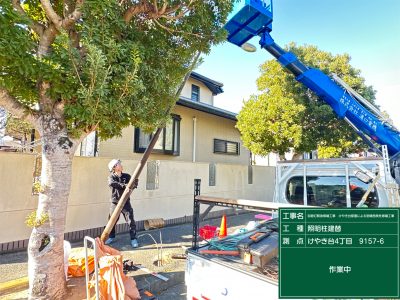

今度の箇所はさらにぐらぐらだったので、

もう灯具も外さずにそのまま引っこ抜けました(‘ω’)

はい、さらに３カ所目の建替え場所も近いため、

移動します(‘ω’)

こちらも比較的すんなりと

スポット照明柱はぬけました(‘ω’)

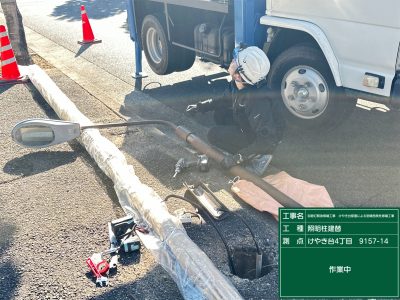

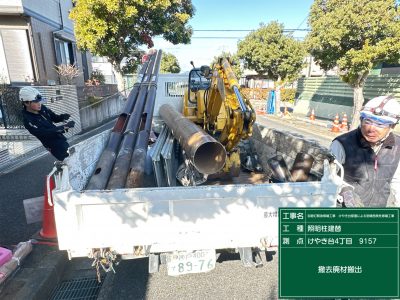

古い照明柱からアーム、灯具を外して、

撤去廃材を積み込みます(‘ω’)

、、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

腐食して倒壊しそうな照明柱の建替え工事です(‘ω’)ノ

調査によりポールの形状を確認して、

照明柱を注文して、約２か月程経つと、材料が揃います(*’ω’*)

住宅街の枝道といえど、、

だからこそ車や歩行者などを注意しないといけません(*’ω’*)

安全対策をしっかり行って、準備していきます(*’ω’*)

今度は点検蓋の位置を高くして照明柱を作成しているため、

地中から立ち上がってきている電線達は長さが足りなく

なります(*’ω’*)、

建替えする前に継ぎ足しておきます(‘ω’)

再利用する灯具、そしてアーム部分を外します(*’ω’*)

そして照明柱をズボっと抜きます(‘ω’)ノ

ここはアスファルトの下はあまり締め固まっておらず

けっこうぐらぐらだったので、

そういうのも不安で建替えすることになったわけです(‘ω’)

抜き去ったあとの穴のなかに残っている砂や土を

かい出して、埋込深さを確保します(‘ω’)

その間に、新しいアルミポールに取り外した

アームや灯具をセットしておきます(‘ω’)

、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

照明柱の建替えは完了し、根巻保護コンクリート

を打設し終わったまでが前回のあらすじですが、

腐食照明柱建替え、灯具取替⑤！

そのボイドのコンクリートも十分乾いたので

今回はGL面の復旧です(*’ω’*)

さて、前回打設して終わったボイドを剥がすと、

マメもなく綺麗に仕上がってます(*’ω’*)

前回にアスファルトにカッターをいれていたので、

今回、この小さな区画だけ斫ります(*’ω’*)

根元に雨や犬のオシッコが溜まらないように

コンクリートで勾配を考えて、打設し直します(*’ω’*)

ワイヤーメッシュ鉄筋を敷設(*’ω’*)

コンクリート打設(*’ω’*)

大型犬でもオシッコが鉄部分にかからないように

高めにボイドをあげました(*’ω’*)

これが、、

こんな感じで綺麗になりましたとさ(‘ω’)ノ

はい、みなさまこんにちは( ﾟДﾟ)！

照明柱建替えが続いております(‘ω’)ノ

前回新しい照明柱を建柱いたしました(*’ω’*)

腐食照明柱建替え、灯具取替④！

照明柱をクサビで固定したので

差筋補強をしてからボイドをまきます(*’ω’*)

コンクリートを打設したあと、

次回のGL面の仕上げ用に、アスファルトにカッターで

筋をいれておきます(‘ω’)

点検口内の結線作業です(‘ω’)ノ

送電前に、絶縁測定で線をはさんでないか、

ご結線など無いかを確認します(*’ω’*)

灯具まわりの仕上げをします(*’ω’*)

LED電球は再利用しないといけませんでしたので、

球を復旧します(*’ω’*)

引込も復旧完了(*’ω’*)

点検口の中に漏電の防水ブレーカーをつけて、

結線完了(*’ω’*)

点灯確認で、建替えは完了(*’ω’*)

、、次回ボイドをばらして、GL面の復旧です(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

街路灯の建替え工事がつづいております(‘ω’)ノ

腐食照明柱建替え、灯具取替③！

前回上部ポールを撤去し、

しばらく固いコンクリートを斫って掘削をつづけます(‘ω’)ノ

その間に、新しい照明柱に

新しい灯具を組立ていきます(‘ω’)ノ

そうこうしている間に、

根元の掘削が目途がついたので、、、

そろその下部照明柱も撤去します(‘ω’)ノ

高所作業車のブームの起伏で吊り上げていくと、、

ズボンと抜けて撤去完了(‘ω’)ノ

引き続き掘削を進めていき、

GL-800掘削完了です(*’ω’*)

地中へいっている電線を継ぎ足します(‘ω’)ノ

今度の照明柱の点検口の高さを上げたためです(‘ω’)

照明柱を高所作業車のブームで吊り下げていき、、

垂直をきめて、くさびをうちます(‘ω’)ノ

これで照明柱が動かないので、

引込線などを復旧していきます(‘ω’)ノ

、、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

照明柱建替えということで材料がやっと揃い、

作業の準備が整いました(‘ω’)ノ

腐食照明柱建替え、灯具取替②！試掘調査

現地での作業の効率化を図る為に

いつものように、倉庫内でできることはします(*’ω’*)

照明柱が届いたので、中に電線を仕込んでおきます(‘ω’)

電線を仕込んでおいて、現地ですぐ取付できるように

しておきます(‘ω’)

灯具とアームも組み立てておきます(‘ω’)

そして根元補強用の鉄筋を寸法切りしたり、

砂やセメントなどの準備も(‘ω’)ノ

はいそして、現地に到着です(*’ω’*)

まずは、前回試掘をした残りの分を斫っていきます(‘ω’)ノ

根元を斫っている間に、

引込線を仮にはずし、

灯具などを外しておきます(‘ω’)

そしてグラインダーで上部のポールを

切断して

撤去です(‘◇’)ゞ

、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

照明柱に腐食がみられ、

急遽補強して建替え案を提案(‘ω’)

腐食照明柱建替え、灯具取替①！

今回は、やっとその見積もりがすすみ、

照明柱がポール式かベース式かを確認する為に

試掘することになりました(‘ω’)

いつもお世話になっている警備会社の方に

誘導していただいての作業です(‘ω’)ノ

はい、前回ガタ勝ちに補強していましたが、

根元の補強だけばらして、、

チッパーでコンクリートを斫っていっては、

掃除機で破片を吸って、かいだしていく、、

という作業を続けます(*’ω’*)

いつもなら、上っかわだけがモルタルで、中は砂で埋まって

いることがほとんどですが、

今回は、固いコンクリートに鉄筋もちゃんとあって、

凄い強度です(; ･`д･´)

そしてやっとコンクリートの層を抜け、、

砂になったので、ベース式ではないことの確認も

できました(‘ω’)

これで根入れの深さなども確認できて、

照明柱の選定ができます(*’ω’*)

補強をし直して、材料の発注で数か月待つことに

なります(‘ω’)ノ
