はい、みなさまこんにちは( ﾟДﾟ)！

たまたま通りすがりの遊歩道内の照明柱にて、

根元をふと除くと、

中に塩ビパイプが４本立ち上がっているうちの一本が、

見えるのがわかりますかね(; ･`д･´)？

よく目をこらしてみると、腐食して薄くなって、３か所ほど

穴が空いています(; ･`д･´)

よく見ないと見過ごしてしまう、GL面での腐食だが、

たまたま気づいて本当に良かった、、Σ(; ･`д･´)

これは腐食の度合いでもひどいほうなので、

根元を掘削してみると、もっと明確化されるはず(; ･`д･´)

この辺りが山を切り開いて、住宅地が開発されてから

３０年程経つが、

こちらの照明柱は、溶融亜鉛メッキ性のポールにも関わらず、

やはり、犬のオシッコパワーでは３０年しか保たないということの

証明である、、照明なだけに、、( ;∀;)

すぐ横の照明柱たちは、普通の鋼管に塗装を施したタイプだったために、

すでに、１０年程前に、根元だけ補強鋼管をかぶせて溶接し、

根巻保護コンクリートを巻く工事をさせていただいてます(*’ω’*)

こちらが２０１３年に修繕に来た時の工事写真ですが、

まだ水銀灯だったころ、水銀灯安定器を交換してますが、

２段ポールの継ぎ目が、モリモリってなってますが、３段目の

鋼管をかぶせて溶接して点検口を新たに開口してるわけです(‘◇’)ゞ

当時の古い水銀灯安定器はロケット型と言われる、

長くてデカイ安定器がついており、

点検口から取り出すのもギリギリで大変だった(; ･`д･´)

右が、新しくなった岩崎製の水銀灯安定器だが、

左のロケット型と、大きさを見比べたら、コンパクト化に

成功したことがよくわかる( ;∀;)

照明柱の根元を補強しなかった場合、普通なら、１０年経過した

くらいで腐食し、錆が浮いてきたりしたため、

そのころに、根元補修を随時行ってきました(*’ω’*)

酷くなる前に根元補強を施した照明柱は今も、元気に腐らずに

悠然としているが、

今回のように、忘れられて、間もなく倒れそうにまで腐食している

照明柱だって中にはあるってことです(; ･`д･´)

今回の修繕見積もりをするために、近日中に根元を掘削して

調査するとして、

過去の補修例で、いくつか紹介してみようと思います(*’ω’*)

こうご期待(*’ω’*)！

はい、みなさまこんにちは( ﾟДﾟ)！

電柱に共架されている防犯灯ですが、

木々が接近していたり、ツタがからまったりして、

防犯灯を覆ってしまい、影になって暗くなったり、

そのせいで、自動点滅器が働いて、昼間でも

ずっと点灯していたりすることがあります(; ･`д･´)

そして、そのツタや蔓を取り除いていて、

うっかり、防犯灯につながっている、電線を切断してしまうことも

あります(; ･`д･´)

そんなときは、弊社が依頼を受け、修繕に駆け付けます(*’ω’*)

こちらが、その断線した箇所です(; ･`д･´)

これは、電線も切ってしまいますよねΣ( ;∀;)

黒と白のリード線が綺麗にちょん切れていますね(*’ω’*)

活線作業ですが、これも、電柱に接続部や圧着ペンチが

触れないように、一本ずつ接続します(*’ω’*)

接続完了(*’ω’*)

点灯確認し、器具が壊れていないかも確認します(*’ω’*)

こういった、電柱に巻き付いた蔓などの撤去は、

危ないので関西電力にご相談ください(*’ω’*)

さて、もう一か所断線した箇所をみてみましょう(‘ω’)ノ

こちらは、家の方が剪定されて、電線を切ってしまったのですが、

雨を気にかけて、青いビニルテープを巻いてくださっていました(‘ω’)

青いビニルテープの部分で引きちぎると、

切断面は心線が触れるか触れないかでバチバチいうてます(; ･`д･´)

あまり２か所、３か所と継ぎ足して接続箇所をもうけたくないので、

不必要な部分はカットして、接続しなおします(*’ω’*)

直線接続で融着テープを巻いて、コンパクトに納めます(*’ω’*)

一応、そのうえからもう一重融着とビニテで保護しておきます(; ･`д･´)

蔓が絡まると、こうやってても隠れてしまうので、また断線する

可能性はありますが、、(; ･`д･´)

作業後は黒い袋をかぶして、正常動作確認です(*’ω’*)

器具の取替だけでなく、

こうした、修繕も必要ですよね(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

三田市の外灯のほとんどは、リース契約によって、

リース会社が保守メンテナンスを行うようになっておりますが、

電源より１次側は、三田市が修繕することになっております(‘ω’)

たとえば、引込線がちぎれていて、電気がきていないとか、

制御盤で、タイマーがくるっているなどは、

２次側にちゃんと電圧が供給されていないので、

三田市が直すということになります(*’ω’*)

本日もそうした、電源がきていないということで

とある照明柱を調査、修繕に伺っております(*’ω’*)

単独柱で、単独引込の場合は、

自動点滅器やカットアウトスイッチくらいしか、

部品がないので、おそらくそのあたりの故障じゃないかという

目測をつけてハシゴなどをもって、調査にいったついでに

直してしまいます(*’ω’*)

まず、点検口を開けると、やはりグチャグチャですね(; ･`д･´)

カットアウトではなく、ＨＢブレーカーがついているので、

こちらは、腐食がはげしく、交換になります(; ･`д･´)

湿気の多いこんな場所にブレーカーは不向きで、

磁器でできた、カットアウトスイッチでないと

ブレーカー自体の絶縁が悪くなることが目に見えてます(; ･`д･´)

現在１次側に電圧がきていないので、

考えられるのは、上部に設置されている自動点滅器の故障(; ･`д･´)

こんなところに、無理やりついていましたね(; ･`д･´)

それでは、この点滅器を早速交換していきます(*’ω’*)

太い２．６㎜の黒と水色の電線が、引込線ですが、

照明柱へ入っているVA電線が短すぎるので、

こちらを取外し、

新しく取り付ける自動点滅器の為にすこし線を延長します(*’ω’*)

だいぶ経年劣化と、こすれで、外装も傷んでいたので、絶縁テープ

で分厚く巻いて補強します(*’ω’*)

新しい自動点滅器を取付します(*’ω’*)

電線を一本ずつ、振替ていきます(*’ω’*)

いつもながら、活線作業ですが、

一本ずつ接続して、テープを巻いていけば怖くない(‘ω’)！

自己融着テープもしっかり巻いて、完了です(*’ω’*)

１次側に電圧はきました(*’ω’*)

、、が、やはりブレーカーもオンオフしても、

2次側に電圧がこないので、

ブレーカーからカットアウトスイッチに交換です(‘ω’)

２次側はぐちゃぐちゃで、いつも大変です(; ･`д･´)

できるだけ整理して、不要な電線など短くはします(‘ω’)

１次側電線も一本ずつ接続すれば怖くありません(*’ω’*)

交換完了です(*’ω’*)

これで、試験点灯すべく、

上部の自動点滅器に黒い袋をかぶせて、夜の状態にします(‘ω’)

点灯が確認とれました(*’ω’*)

余談ですが、この照明柱は１０年ほど前に

根元の補強工事をしていまして、

ボイドのうえをよくみると、

６ミリの鋼板を溶接で補強接合して、

その上からボイドでコンクリートを巻いています(*’ω’*)

当時犬のオシッコで腐食し、穴が空いていて、

補強したのを覚えております(*’ω’*)

単独引込で、地中へ向かって電線がおりていないので、

こうした根元の補強に　溶接を用いることができました(*’ω’*)

オシッコが当たって溜まる部分が、

分厚くなっているのがわかりますね(*’ω’*)

これで１０年以上経っているわけですが、全然問題なく

強固な状態を保っていることの証明になってますね(*’ω’*)☆

LEDになって、１０年もつ

とよく言われますが、

こうした、器具以外の不具合で不点灯になることは

いくらでも可能性はあります(*’ω’*)

そうした不具合でも迅速に対応するべく、弊社のような

メンテナンス会社もいることをお忘れなく(*’ω’*)

そして、その不具合の対応窓口があり、

不具合箇所の確認に、市の担当者様は現場にかけつけたり

通報者様や近隣の住民さん達と、情報収集したりクレーム対応を

してくださって、

それを経て、弊社のようなメンテナンス会社に依頼がきて

修繕という形の流れになっています(*’ω’*)

そうした経緯があって、タイムラグは多少あることを

ご了承ください(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

昨日、コンクリート打設した照明柱ですが、

夏場なので、一日乾かせば、十分ボイドを外せるので

今日は仕上げに伺います(*’ω’*)

はい、ボイドを外せば、マメもなく

きれいに仕上がっており、とても満足です(^^♪

打設時に汚れた箇所は、タッチアップしておきます(*’ω’*)

うむ、美しい仕上がりです(*’ω’*)

上をみあげると、、、

塗り残しΣ(; ･`д･´)ガビーン

、、また９尺の脚立をもってきて、

もちろんちゃんと塗装しました(; ･`д･´)

塗り残しの部分もちゃんと２回塗って、完了です(*’ω’*)

管理番号シールも無かったため、

きっちり貼っておきます(*’ω’*)

作業完了です(*’ω’*)

こうして作業の流れをつづると簡単な感じはしますが、

何かいも行ったり来たりは、実際手間暇はかかっております(*’ω’*)

その分完成した時の充実感はあります(*’ω’*)

市に予算があるのならば、もっともっと補修が必要な外灯は

山ほどあるので、

毎日毎日補修し続けていてもいいくらいですW

はい、みなさまこんにちは( ﾟДﾟ)！

先日の照明柱補修工事の続きですが、

照明柱補修工事！錆落とし、塗装工事！

本日は、上塗り塗装を経て、根巻保護コンクリート打設までいきます(*’ω’*)

さてまずは、塗装をさきにしてしまいます(*’ω’*)

上塗りでさらに塗膜を分厚くし、ツヤと深みを増します(*’ω’*)

サビ除去でボコボコになった表面も、塗料で埋まってなだらかに

なるように、べっちょりと塗ります(*’ω’*)

上塗り完了です(*’ω’*)

さて、一旦倉庫に帰社し、ハシゴをおろして、コンクリート

打設の準備をして再び作業開始(*’ω’*)

３分の鉄筋で４，５本差筋補強を施します(*’ω’*)

紙ボイドを巻いて、コンクリートを練ります(*’ω’*)

打設完了(*’ω’*)

数分おきに　表面をなでて綺麗にします(*’ω’*)

ここは時間が多少かかっても、ケチらず綺麗にします(*’ω’*)

かたまったら、ほぼ一生その作品は残るので、、

後ろ指さされないように、綺麗にしあげます(; ･`д･´)

これにて本日の作業終了(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

外灯の補修工は弊社のお得意ジャンルなのですが、

↓以前に紹介した修繕の様子↓

照明柱補修工！錆落とし、錆止め塗布！

照明柱補修工！上塗り作業、根巻保護コンクリート打設！

また先日の補修の近くで１本依頼がありましたので

早速工事にかかります(*’ω’*)

はい、サムネにもなっている、この画像ですが、

新しいヘルメットはガード部分が広く、鼻の下らへんまで

覆う為、

これに普通のマスクをしていると、

顔面のほとんどの部分は埃や小さなサビの粉塵から防げます(*’ω’*)

今回のポールもサビサビなので、

サビ除去作業やる気満々で挑んでるわけです(; ･`д･´)

このｽﾊﾟｲﾗﾙ型の強力ワイヤーブラシーにて大部分を、、！

さっとなでるだけでサビは一瞬で吹き飛びます(*’ω’*)

さらにブラシをかけることによって、研磨され

黒光りしてきます(*’ω’*)

ブラシをかけた左側と

かけていない右側、、

威力は一目瞭然ですね(*’ω’*)

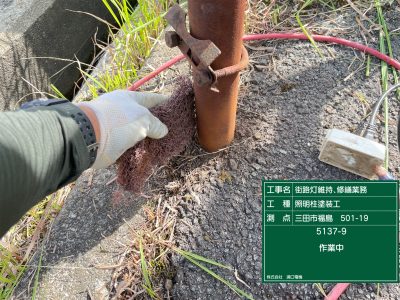

GL面などの端部は、形状の違うワイヤーブラシを使い、

くまなくサビ除去します(*’ω’*)

この端部の入隅用ブラシと、速度調整グラインダーの併用で

低速回転で安全に、そして楽々、サビ除去作業が可能(*’ω’*)

サビを十分落とすことが重要なので、ここには時間をかけて

じっくり作業します(*’ω’*)

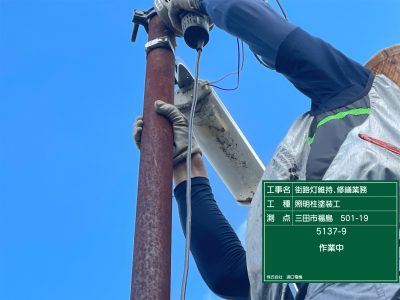

上部まできっちり錆をおとします(*’ω’*)

サビ除去作業が完了したので、雨が降らない間に

錆止めを塗ってしまいます(*’ω’*)

速乾性のエポキシ樹脂入りの赤さびです(*’ω’*)

錆止めをぬりおえたところで、数時間乾かします(*’ω’*)

４時間程じっくり乾かして問題の無いことを確認し、

中塗り作業に入ります(*’ω’*)

こげ茶、、これはわが街三田市の指定色です(*’ω’*)

住宅地が【フラワータウン】や【ウッディタウン】という

地名があるように、街路灯や標識は花や木の幹に見立てて、

景観に溶け込むように、こげ茶色に統一されています(*’ω’*)

最近は、鉄ではなく、アルミポールに代えていっているのですが、

そのアルミポールも銀色では無く、

こげ茶色に塗装する仕様になっています(*’ω’*)

銀ペン色や、カラフルな色は、軽くて、、なんか安っぽい感じが

しますが、茶色は、なんだか落ち着いていてどっしり重みが

感じれますよね(*’ω’*)

さて、中塗り作業がおわったので、本日の作業は

これでひと段落です(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

先日、錆落としをして、錆止め、中塗り作業までしている

照明柱の現場にきております(‘ω’)ノ

照明柱補修工！錆落とし、錆止め塗布！

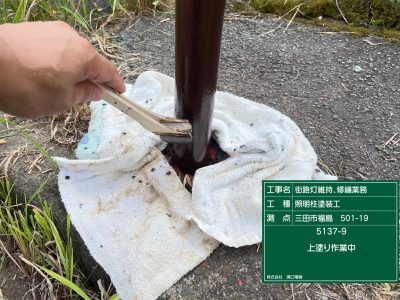

さらなる輝きと塗装膜厚を増やすべく上塗り作業です(*’ω’*)

上塗り作業で、やはり輝きに深みが出ます(*’ω’*)

塗装が完了、半日後、根元も半乾きになったところで

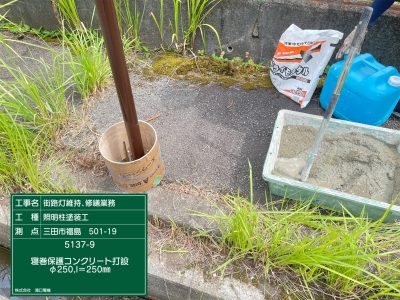

根巻保護コンクリートも打設していきます(*’ω’*)

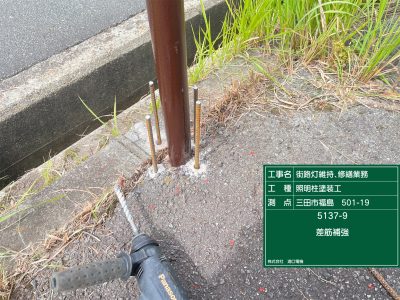

まず、鉄筋を補強でいれます(‘ω’)ノ

コンクリートをねります(*’ω’*)

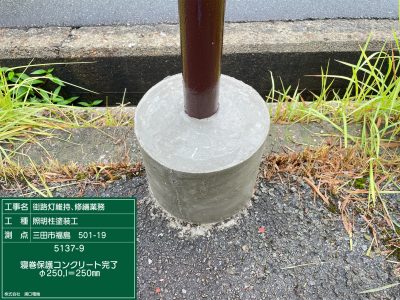

根巻コン打設完了です(*’ω’*)

これで、乾くまで数日おいておきます(*’ω’*)

後日、ボイドをばらして、コンクリート完了です(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

調査によって、腐食がすすんでいる照明柱を発見したので

またお得意の照明柱の補修工事が行われます(*’ω’*)

今回は、この電柱横に建っている細い独立柱になります(*’ω’*)

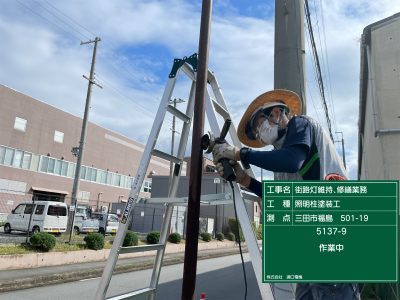

ポールのサビは結構進んでいるので、グラインダーにワイヤーブラシを

取付てのサビ除去作業で丁寧にサビを落とします(*’ω’*)

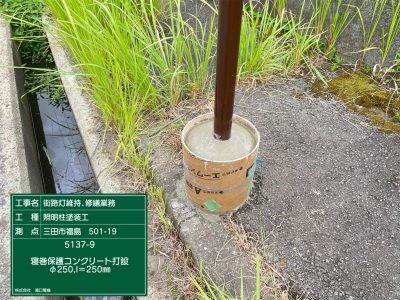

塗装後に、根元は、根巻保護コンクリートを打設する予定(*’ω’*)

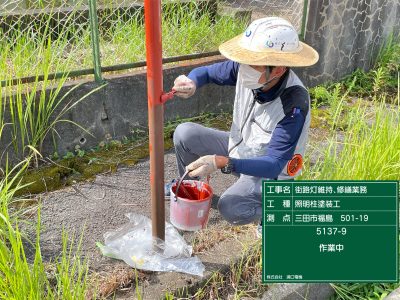

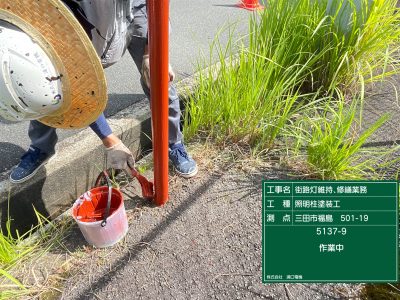

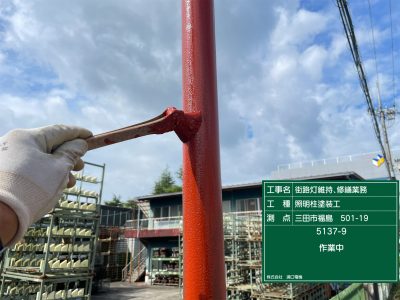

サビ除去が終わって、すぐさま錆止め塗布(*’ω’*)

エポキシ樹脂入りの速乾錆止め(*’ω’*)

腐食して錆落としをしたら、結構表面がポツポツして、

ブツブツになるので、べっちょり塗料で穴を埋めるような感じで

コーティングします(*’ω’*)

分厚く塗ってるので、赤さび色に輝いております(; ･`д･´)

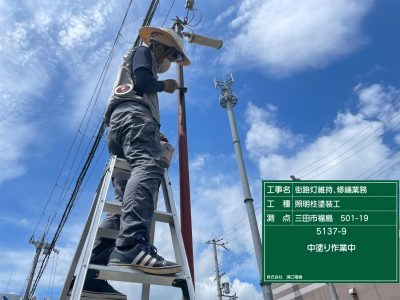

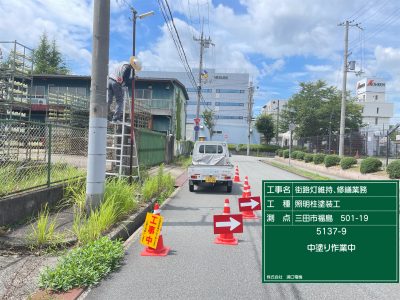

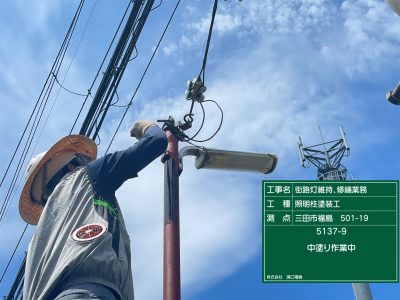

２時間ほどで夏場は乾くのですが、念のため半日乾かしてから、

中塗り作業にはいります(*’ω’*)

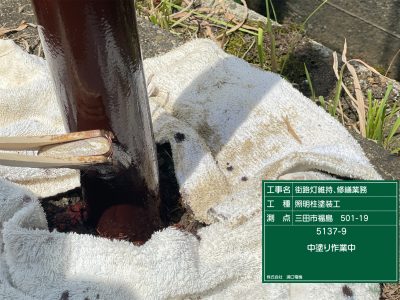

綺麗にこげ茶色にコーティングされたところで

本日の作業は完了(‘ω’)ノ

これで十分乾かすのに一日おきます(‘ω’)

明日は上塗り作業です(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

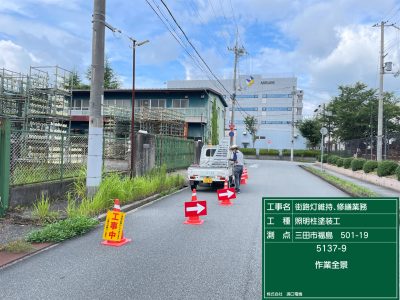

先日より続いている、道路照明の塗装工事です(*’ω’*)

道路照明、中塗り作業！

サビ除去、錆止め、中塗り　と進んできており、

本日は最終の上塗り作業になります(*’ω’*)

中塗りだけでも十分綺麗に見えますが、

美ししさを長持ちさせることを考えると、２回塗っておいたほうが

やはり全然違います(*’ω’*)

１回塗りだけの場合は、数年で、ツヤが無くなってきたりしますが、

２回塗っていると、ツヤが数年持ち続けています(*’ω’*)

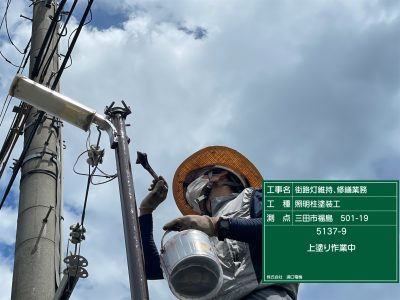

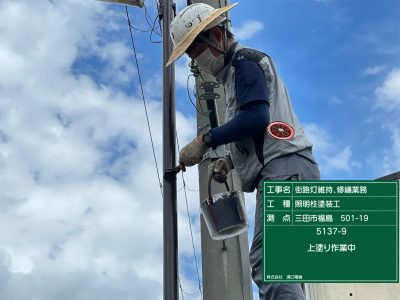

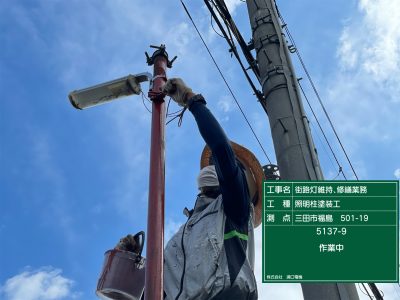

本日も上部からまた全塗装です(*’ω’*)

上塗りをかけると、輝きが半端ない！

ちょっと、写真ではよく伝わらないのですが、

２回塗った箇所は、色の深みも一層出ますし、ツヤもでます(*’ω’*)

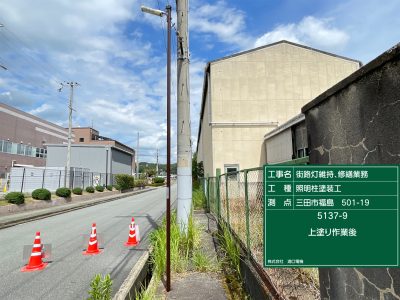

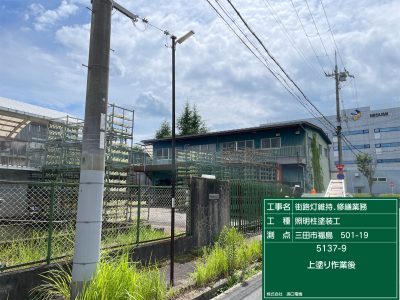

上塗りも完了し、

管理番号シールも新しいものを貼付けて作業完了です(*’ω’*)

５か所とも、色が綺麗になるだけで、新品のような輝きに

美しく生まれ変わりました(*’ω’*)☆
