はい、みなさまこんにちは( ﾟДﾟ)！

滋賀県にある某太陽光発電所にて、

接地抵抗値が著しく低下しているとのことで、調査に

伺いました(; ･`д･´)

パネル架台を修理するのに、杭を数本打ち直していて、

運悪く、接地線を貫いてしまったようです(; ･`д･´)

現場に到着しました(‘ω’)ノ

野立ての綺麗に整地されたうえでの発電容量

333KWの産業用太陽光発電所です(‘ω’)

ずらーっと並ぶこの太陽光パネルですが、

第１柱から、キューピクルの間の

架台を打ち直して、パネルを設置しなおしたところ、

キューピクルの横あたりに接地線が埋設配線されていて、

そこに丁度あたり、線が断線した模様(; ･`д･´)

キューピクル内のＡ種接地は、問題なく、

パワコンへ繋がる、Ｃ種接地も問題なかったので、

第１柱をみてみることに(‘ω’)ノ

PAS用の接地線の一方出の蓋があいているので、

みてみると、

ｱｰｽ線が繋がっており、

近くの架台の杭にアースを落として、

仮に繋いでいる様子がうかがえた(; ･`д･´)

なるほど、第１柱のPAS用のA種接地線の電線を

切断してしまったので、緊急で、こうして

架台の杭から接地をとっているわけですね(; ･`д･´)

この日は晴れ続きの状態でしたが、

接地抵抗値を測定すると、４３Ωほどで、

とりあえず１００Ω以下はあるが、

１０Ω以下はないので、緊急性のある工事として

見積りし、早急に修繕することになりました(; ･`д･´)

断線した箇所を調べて掘削するより、

場所が広々しているので、

フェンス沿いを新たに掘削し、１０Ω以下の接地線を

埋設し、接続する方向で見積が通りました(; ･`д･´)

次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

噴水ポンプの電源線が悪いので取替作業です(; ･`д･´)

モニュメント噴水用ポンプ電源線取替①！

電線はCV5.5sq-4CがVE28に入って、ハンドホールなどの

経由が無く、直接VEだけで配管されている様子なので、

照明盤内やポンプ側で人力で引っ張ってみても

全然動きません(; ･`д･´)

そこで、掘削して、半分は配管をやり替えるつもりで

バックホウを積んでいきます(*’ω’*)

制御盤前、ここを手掘りして、

ポンプへいっている配管を見つけれれば、

そこを割って、ポンプ側と制御盤側で電線を

抜きかえれないかという、期待をもってみます(; ･`д･´)

電動の打撃スコップを使って固い表面を掘削していくと、

はい、でました(; ･`д･´)！

紺色のVE管がポンプへいっている配管ですね(; ･`д･´)

これを割って、電線をぬきます(*’ω’*)

割れ目を入れて、ひっぱってみると、、

盤のほうはなんとか電線は動きましたが、

ポンプ側の方はまだ人力では

ひっぱっても動かない、、(; ･`д･´)

新しい電線を伸ばして、バックホウの力で

電線を動かす作戦にします(‘ω’)ノ

古い電線の先に、新しい電線を繋いで、

抜き取ると同時に新しい電線を入線します(*’ω’*)

さすが、機械の力はすごいですね(; ･`д･´)

これが建設機械施工ってやすですね(; ･`д･´)

ほぼ５０ｍほど引っ張ると、

新しい電線がでてきました(*’ω’*)

制御盤のほうに、新しい電線をいれ、

VEを割った箇所にはFEP管をカブセて、ジョイント(*’ω’*)

掘削がほぼなくなり、効率の良い仕事ができて

良かったです(*’ω’*)

、、さて後は埋戻しと

ポンプ側の接続です、、

、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

某公園にて、モニュメント的な噴水が定期的に

散水されているのですが、

この噴水が止まっているとのことで調査に伺いました(‘ω’)

夏になると、公園でも噴水の下で

小さな子供たちが水浴びをしてますが、

夏休みになると、そういうお子様が増えるので

噴水がでていないと苦情が殺到するらしく、

どうにか緊急で修繕したいとのこと(‘◇’)ゞ

こんな感じのモニュメントがあり、この曲がった管から

水が出て散水されます(‘ω’)ノ

少し離れた木陰に制御盤があり、

噴水ポンプのブレーカーがおちていたので、

絶縁測定をすると、

0.1MΩしかありません(; ･`д･´)

これは、ポンプ本体か、ポンプへいってる電線のどちらか、

あるいはどちらも劣化して悪い可能性があります(‘ω’)

まず、噴水のしたの排水口から水を抜いて、

ポンプまわりを調べることにします(‘ω’)ノ

ダムサイト公園なので、隣接する池のほうに、排水を

バルブを開けて、開放します(‘ω’)ノ

側溝路から噴水で循環している水を開放します、、、

みなさん、この濁っているのわかりますかね(; ･`д･´)

放流した、循環水はこんなにも汚いのです(; ･`д･´)

これを小さなお子様は水浴びしてるんですね(; ･`д･´)

噴水の下にはこうして水を溜める溝があり、

そこにポンプが設置されてます(‘ω’)ノ

これがポンプで、こちらから吸い取った水を

上に組み上げて噴水として放出してます(‘ω’)ノ

、、だいぶ古そうですね、、たぶん３，４０年経過してる

とは思います(‘ω’)

水が全て排出されました(‘ω’)ノ

制御盤から来た電線が、ポンプと水中で接続されており、

この直線接続材、、こちらで切り離さないと、

ポンプ本体が悪いのか、

それとも制御盤までの電線が悪いのかがわかりません(; ･`д･´)

というわけで、後日、ふたたび調査にきました(*’ω’*)

外装を割いてみると、

水が染み出てきます、、(; ･`д･´)

水が回ってるとで、絶縁がすごくわるそうです(; ･`д･´)

切断し、制御盤側を測定すると、

0.15MΩと、制御盤からポンプまでの埋設配線が

悪いことがわかりました(*’ω’*)

ポンプ本体は10MΩあり、絶縁はまだ大丈夫でした(‘ω’)

数日間、この切断した状態ですぐ見積、

そして修繕にかかる段取りをします(‘ω’)ノ

噴水のまわりはタイルで直径２０ｍくらい

掘削できない状態で、

軽トラ横の木がある後ろに制御盤があって、

そちらまでの埋設配線を取替することになります(; ･`д･´)

はたしてうまいこと入替できるでしょうか(; ･`д･´)

、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

エアコンを新たに新設しようとすると、

分電盤の容量や回路がそもそも足りないことがあります、、。

今回もそんなケースでして、

エアコンようのコンセントを増設するにあたり、

先ず、分電盤を新しくすることになります(*’ω’*)

引込柱にて、主幹ブレーカーが昔のCKS,、

まずはこちらは普通のサーキットブレーカーに交換(*’ω’*)

洗面所に分電盤があり、

今回こちらを取替します(‘ω’)ノ

この分電盤の向かい側が外壁になっており、

白い棚の上にエアコンを新設します(*’ω’*)

画面右がわはユニットバスなので、

天井点検口から、エアコン用コンセント増設を

試みます( ﾟДﾟ)！

点検口ひらくと、、

２重天井、、、(; ･`д･´)絶望

小さな開口から分電盤のほうへは行けそうなので、、

天井内を登ってもらい、、下から連携プレーで

のりきるしかない、、、(; ･`д･´)

古い分電盤を取り外します(‘ω’)ノ

分電盤を撤去し、壁の中から、天井にむけて

エアコン用のあらたな配線を通していきます(‘ω’)ノ

結構開口は狭いですが、

しっかりした木地なので、匍匐（ほふく）前進でも

天井材を落とすことなく　安心して進めます(‘ω’)ノ

エースに登ってもらい、

私は地上から連携します(‘ω’)ノ

分電盤側に電線をとり、、

外壁に、配線を出し、エアコン用のコンセント設置(‘ω’)ノ

新しい分電盤を取付、接続(‘ω’)ノ

引込開閉器もサーキットに交換完了(‘ω’)ノ

メガチェックを行い、復電(‘ω’)ノ

新しい盤はコンパクトになるので、右側のクロスが

笑ってしまいますが、これはお客様は気にしないとのことで、

このサイズの分電盤にて注文致しました(‘ω’)ノ

さて、次回は、エアコン設置の巻き(‘ω’)ノ

はい、みなさまこんにちは( ﾟДﾟ)！

夜中に停電して

自分で不具合のある回路を特定したのが、寝室のエアコン

で、

エアコンがつかえないので、車のエンジンをつけて

車の中でエアコンつけて寝た、、と嘆きの連絡が

同級生よりありました(; ･`д･´)

この時期、エアコン無いと、寝れませんよね(; ･`д･´)

、、というわけでとりあえず、本当にエアコンの回路だけが

悪いのか、漏電の調査にまず伺いました(*’ω’*)

こちらがシャープの2.8Kw で、まだ５年しか経過していない

というが、一度室外機の修理でコンプレッサーを交換している

という(; ･`д･´)

、、今回の漏電も、おそらくコンプレッサーだと

おもいます(; ･`д･´)

当該エアコンの回路を、室内機のコンセントを差した状態

でメガを測ると、、

、、もうほぼ０Ωに近い、、(; ･`д･´)

運転すると、ブレーカーが落ちるということですが、

もうほぼ短絡状態なので、

差込を外して、ふたたび測定してみると、

２０MΩまで回復(; ･`д･´)

修理依頼というより、もう量販店で購入したエアコン本体は

信用できないということで、

本体をダイキンに交換することに(‘ω’)ノ

室外機はこんな感じ(‘ω’)

スリムダクト無でむき出しのペアコイル、、

長持ちしないことは目に見えている為、

黒いスリムダクトも注文(‘ω’)ノ

貫通穴のパテも若干痩せて、隙間ができていたので

ここも同じ田舎の戸建て所有者としては

虫の侵入が気になる(; ･`д･´)

カメムシ、、ムカデ、、コウモリ、なんでも入ってきます(; ･`д･´)

、、次回、エアコン取替に続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

某市内の公園にあるトイレにて、

古い照明器具の交換です(*’ω’*)

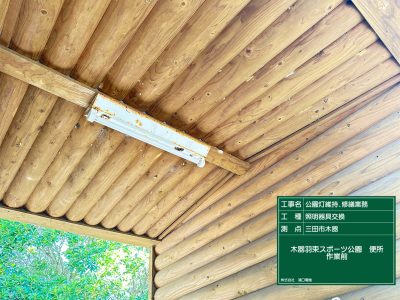

軒下に露出で照明器具がついており、

吹き降りの雨の影響がないとは言え、防湿の器具では

無く、蛍光灯でしたが、

よくこんな時代で生き残って点灯し続けていたな、、と

感心(; ･`д･´)

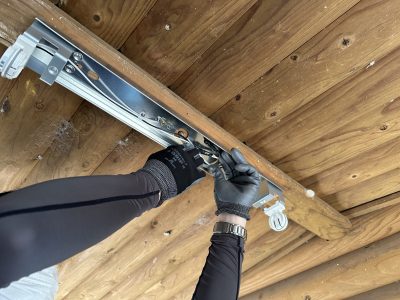

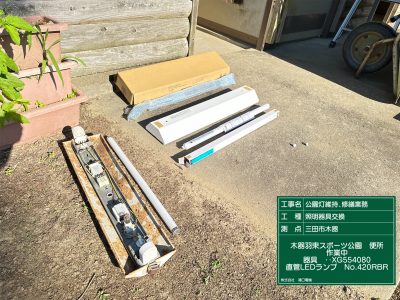

防湿のLED直管ランプ形式の富士型器具に交換(‘ω’)ノ

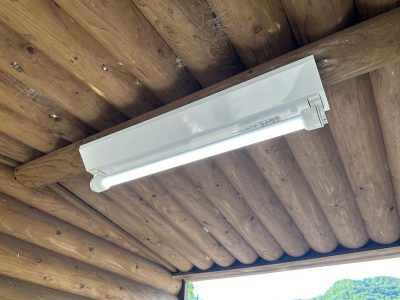

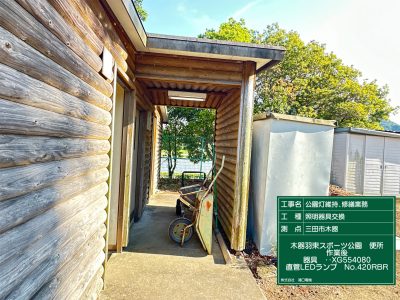

点灯確認(‘ω’)ノ

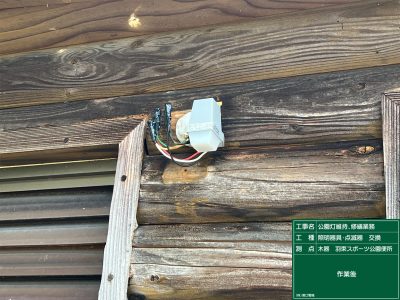

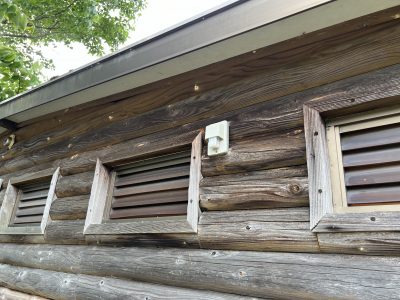

建物の裏側の壁面に、自動点滅器があり、夜にはこの

センサーで便所内の照明も制御されていたが、

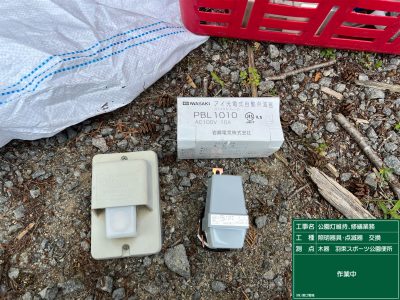

こちらも不良で交換(‘ω’)ノ

これで、また数年は問題ありません(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

小工事、漏電改修！

先日、漏電によりお伺いしたお客様宅で、

漏電の原因は、昔のガス式の全館空調システムの

大もとのボイラーといいますか、熱源の室外機なので

そちらはガス会社に撤去を頼みました(‘ω’)

ガス式のエアコン室内機を撤去し、

そこに新たにルームエアコンを新設しようという見積りが

通りました(‘ω’)

それとは別で、リビングの照明と換気扇の交換も依頼

してくださいました(‘ω’)

まずは、このリビング照明を取替します(‘ω’)

サークルの蛍光灯４灯用で、直付けでした(‘ω’)

これはお客様がご自分で、量販店で購入したｼｰﾘﾝｸﾞを

カチッと交換、、とはいかないので、電気工事が必要と

なります(‘ω’)

ｼｰﾘﾝｸﾞベース取付、そして本体取付完了(‘ω’)ノ

昼白色で調光を下げた状態、

暖色の温白色で照度をあげた状態(‘ω’)

いろいろ調色調光でシーンにより楽しめます(‘ω’)ノ

古い器具を取付していたビスの跡がポツポツ残るので

これは後日、クロス屋さんに他の箇所もまとめて

補修してもらうようにします(‘ω’)

壁の換気扇も２か所交換です(*’ω’*)

新しく交換したものは、寸法が正方形で、

以前のものは縦長の長方形だった為に、

下部にすこし前のクロス跡が残ります(‘ω’)

こちらもクロスは後日補修(‘ω’)

換気扇２か所目も同じように、

クロスの補修は後日行います(‘ω’)

こちらがガス式の室内機の生き残りです(; ･`д･´)

たぶん３，４０年前のモノです(; ･`д･´)

熱源機のガスの元栓は閉めてもらって、撤去されて

いたので、この日は、室内機だけでも撤去しておこうと

分解する(; ･`д･´)

冷媒配管と、それとは別で、ガスの力で温めた水を

循環するための銅管が繋がっていました(; ･`д･´)

水や液漏れしないように気を付けて、配管を切断します(‘ω’)

そして、ガチョンと撤去(; ･`д･´)

ここで時間が足りなくなり、後日ルームエアコンを

設置する日に、配管の残りを撤去します(; ･`д･´)

この壁からきている配管をもう少し寸切りし、

この穴を隠す形で、この場所に新しいルームエアコンを

設置します(‘ω’)ノ

２階の縦すべり窓の横当たりに貫通穴があくので、

そのまま下に立下げて、

屋根置き架台にて室外機を設置することで合意(‘ω’)ノ

この室外機がガス式の熱源とは別で設置されていた

冷媒ガスを循環させている室外機、

こちらも撤去してほしいということで、

所狭しと、各系統の銅管が繋がってますが、

ﾘﾋﾞﾝｸﾞの天井埋込など３台の室外機がガス式で

動いていたようです(; ･`д･´)

こちらは後日撤去します(‘ω’)ノ

はい、みなさまこんにちは( ﾟДﾟ)！

民間工事の中でも、もっともお客様にとって

緊急性があって信用度があがるのが、漏電の改修です(‘ω’)ノ

今回の依頼は、漏電、停電した際に、関西電力様に

きてもらって、

この回路が悪い、、というところまで当時指摘して

いただいていた回路を直します(‘ω’)ノ

伺った時は停電から数日たっており、

その間、当該ブレーカーはオフにしたまま過ごされていた

ようです(; ･`д･´)

しかし、回路が特定できてるので、探す手間は

ぐんと減り、有難いです(‘ω’)ノ

一応、メガチェックをしてみると、、

100MΩ、、回復していて良好です(; ･`д･´)ｗ

、、ということは、雨の日に漏電して、

数日で乾いて回復する場所が、原因だと推測して、

玄関まわりの回路ではあるが、

門灯などの雨のあたる場所が原因な気がします(‘ω’)

そこで怪しいのが、このサインポスト(‘ω’)ノ

表札が蛍光灯により光るらしいのですが、

自動センサーにより、夕方になると勝手に蛍光灯が光る、、

停電したのも、同じく夕方だったらしい(‘ω’)ノ

昼過ぎに大雨が降って、その時はブレーカーが作動せず、

夕方あたりが暗くなった時にブレーカーが落ちたという、、。

これは自動センサーが働いて、門灯に通電された時に

漏電か短絡したという可能性が高い(‘ω’)ノ

ポストの中を見てみると、何やら端子台が見えて、、

分解して、線をおっかけていくと、、

この線が鉄（ステンレス）の外箱に触れて、心線がみえて

緑青のようなものをふいています(‘ω’)ノ

雨が酷いと、この中に水が侵入して、溜まって、

そこにこの電線が接触して短絡しているようにおもいます(‘ω’)

火花が散った形跡があるので、焦げたり緑青の粉がふいたよう

な状態なんですね(‘ω’)ノ

そもそも、こんな屋外の水が侵入する可能性がある部分で

湿気も溜まりそうな箇所に、端子台でビスで締め付けして

電源などせつぞくしている構造がもう終わってます(; ･`д･´)

この表札は別に光らせないでいいとのことなので、

電源線を外して、テーピング処理(; ･`д･´)

屋内のスイッチでも線を外して通電しないように

しました(‘ω’)

原因がわかって、直す場合もあれば、取り外して

終わる場合もあります(*’ω’*)

漏電は機器的な要因もあれば、

こうした条件が重なった時しか症状が出ないケースも

あって、奥が深いです(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

普段、こうしてブログでさまざまな工事の記録を

お伝えしていますが、

もっとも身近な、一般家庭の住宅においての漏電などの

お困りごとの依頼があると

私は嬉しくなります(‘ω’)

この日も、事務所でブレーカーが落ちてあがらないので

すぐ来てほしいという依頼で、現地に伺った(‘ω’)

植木の剪定に業者さんがお庭の手入れを、コンセントに

さした電動の機械を使用して作業していたところ、

安全ブレーカーが作動して、

その後ブレーカーは上がらないので、

弊社に連絡してくれたということなのですが

おちたブレーカーの回路の絶縁は10MΩはあり、

ブレーカーが働く状況ではない(‘ω’)

、、でもハンドルをあげようにも、すぐ下がり、

その回路が復旧しない(‘ω’)

そもそも主幹の漏電遮断器は働かなかったのか？

現在も子ﾌﾞﾚｰｶｰが上がらないのに、

絶縁は悪くない、、(; ･`д･´)

、、なんだかおかしいので、落ちたときの経緯を

ヒアリングしてみると、、

剪定作業をされていた人が、

この屋外の防水コンセントにさした延長ケーブルを

機械でちょん切ってしまって、短絡してしまった

そうです(‘ω’)

それからブレーカーが上がらなくなったという(‘ω’)

防水コンセントを外しても状況は変わらないが、

差込口が劣化して火花が散ったあとで焦げており、

念のため交換する(‘ω’)

消灯している同一回路の配線器具もいろいろ

みたが、関係ない、、

ということは、考えられるのはひとつ、、

短絡電流がながれたことにより、

ブレーカーが故障したということだ(; ･`д･´)

交換後、ブレーカーはあがり、

復電が完了(‘ω’)ノ

交換した防水コンセントにもAC100V通電(‘ω’)

漏電や短絡には、

必ず、前兆や原因があり、その前後の行動が大事(‘ω’)

お客様の声をよく聞き、判断して、

修繕する(‘ω’)

解明して直れば、大したことだったことが多いが、

身近なこと故、喜ばれることが大きい(*’ω’*)

だからこそ私は、こうした小さなお困りごとこそ

大切に、そして迅速に対処していきたい(*’ω’*)
