はい、みなさまこんにちは( ﾟДﾟ)！

お犬様スペース用のリフォームです(‘ω’)ノ

ﾘﾌｫｰﾑによるｺﾝｾﾝﾄ、ｽｲｯﾁ増設③！-猪名川町　電気工事-

外回りは、防水コンセントを３個設置(‘ω’)ノ

丈夫に２個設置した分は照明用で、中でスイッチをかけて、

このスイッチにて各照明用の防水コンセントで操作(‘ω’)ノ

配線をまとめたウオルボックス内には、

今回工事の電源を漏電ﾌﾞﾚｰｶをかましておきます(‘ω’)

こちらの防水コンセントもスイッチをかけておき、

後日照明器具を取付するそうです(‘ω’)

大工さんがすでにコンセント用に露出で配線されていた

電線が最後に残っていましたが、

せっかく他を隠ぺい配線したので、

こちらも壁に埋め込む(‘ω’)ノ

すっきりしましたね(*’ω’*)

最後に各所電圧を確認して作業完了(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

お犬様用のリフォーム工事による電気設備増設(‘ω’)

ﾘﾌｫｰﾑによるｺﾝｾﾝﾄ、ｽｲｯﾁ増設②！-猪名川町　電気工事-

前回、途中まで配管、配線をしていましたが、

この形だと、お犬様が配管をいたづらで噛んでしまうとの

指摘があったため、配管ルートを変えます(‘ω’)

室内の電子レンジ用コンセントから外壁に向かって貫通穴を

あけます(‘ω’)ノ

貫通部にPVKﾎﾞｯｸｽを設置、上から配管へと構成を変えます(‘ω’)

お犬様も上の方をVE管で配管すれば、牙も滑って

噛めないであろう、、(; ･`д･´)

電子レンジ用のコンセントに接地線があったため、

そこから電源と接地は取出し(‘ω’)ノ

接地用のPVKﾎﾞｯｸｽは穴が空いていない新品に取替て

できるだけ、配管をｺﾝﾊﾟｸﾄにまとめる(‘ω’)ノ

この洗面台ももう少し左によせて、雨樋より右側に

配管をおさめれば犬は噛みにこないとのこと(‘ω’)ノ

スイッチ結線などをするウオルボックスにどんどん

電線があつまってきております(; ･`д･´)

、、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

お犬様用スペースのコンセント他増設工事です(‘ω’)ノ

ﾘﾌｫｰﾑによるｺﾝｾﾝﾄ、ｽｲｯﾁ増設①！-猪名川町　電気工事-

まずはコンセントたちをスイッチで入り切りしたいという

要望があるために、どこかでスイッチ結線をしないといけ

ませんので、

各配線をもってきて結線する箱を勝手口左上に設けます(‘ω’)

庇の際　手前に配管を伸ばしていき、、

手前にカーポートがあって車を駐車していますが、

そのあたりを照らすための照明器具を設置したいとのことで、

入線して、

防水コンセント設置(‘ω’)ノ

スイッチを配管して設置(‘ω’)ノ

電線を入線しておきます(‘ω’)

もとあったプルボックスはアース線が入っていたので、

ここを経由して、接地線も取り出して

台所の電子レンジ用コンセントの裏側まで配管していきます(‘ω’)

外部から屋内への貫通、そして壁の中を隠ぺいして、

電源線は接続要のウオルボックスへ配線します(‘ω’)ノ

配線していると、あとで追加などがあり、

本日は、ここで終了(; ･`д･´)

外部はこんな形で、配管の途中で時間になってしまいましたが、

このPF管などを犬様が噛んでいたづらをする可能性が

高いとのことで、配管し直します(; ･`д･´)

、、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

今回は外部にリフォームしてペットの犬用のスペースを増設

されたお客様の電気工事です(‘ω’)ノ

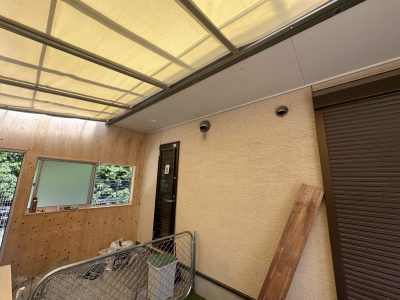

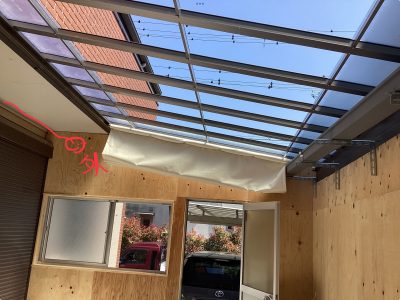

もともと庭でなんにもなかった空間に

屋根を追加して、【大きな犬小屋空間】を作った感じ(*’ω’*)

コンパネを貼っている部分が追加した壁ですね(*’ω’*)

その上に庇（ひさし）といいますか可動して開け閉めできる

カーテンを設置(*’ω’*)

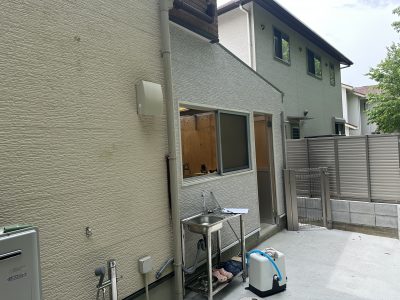

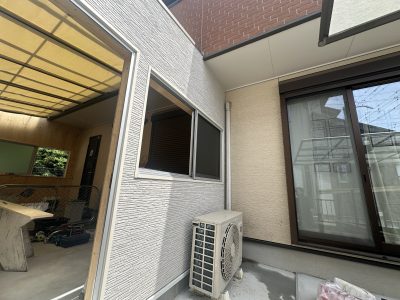

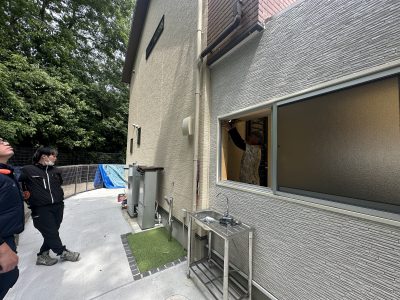

白い外壁サイディングを貼っている部分が増設部(‘ω’)ノ

裏側も土間コンクリートで仕上がっており

お犬様にとってすごい快適な空間(‘ω’)ノ

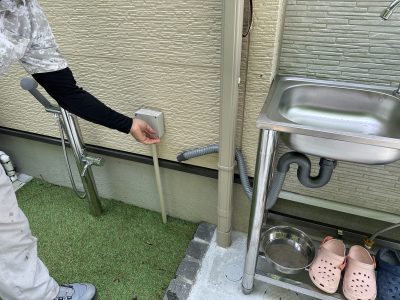

犬用のシャワー水栓が設置されており、

ここでお犬様を洗ったあと、

ドライヤーなどで乾かすのに、コンセントが欲しいとの

ことです(‘ω’)ノ

それが早朝だったり夜であっても

灯りが必要なので、センサーライトなどの照明器具を

設置した時にコンセントが欲しいとのこと(‘ω’)ノ

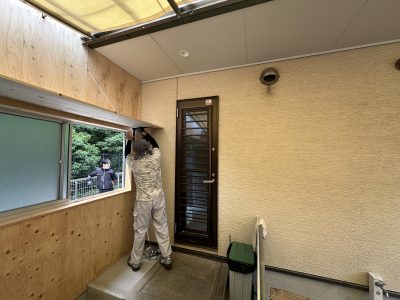

裏側が勝手口だった扉があり、

扉の左にはペット用の小さな冷蔵庫、

扉の右側にスイッチを増設し、

各コンセントに差した照明をスイッチで入り切り

出来るようにしたいとのこと(‘ω’)ノ

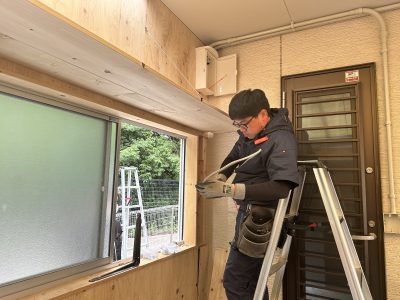

勝手口上部、庇の際を露出配管していき、、

手前に配管して

壁を貫通したところにセンサーライト用のコンセントを

設置します(‘ω’)ノ

さて、まずは電源の取出しですが、

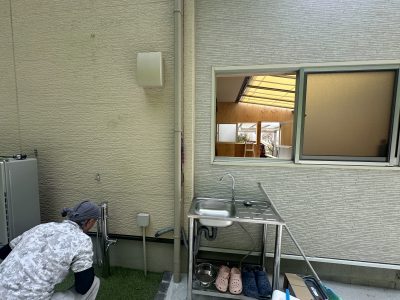

お犬様のシャワー水栓のある外壁のすぐ裏側が

台所でして、

そこに電子レンジ用のコンセントがあります(‘ω’)ノ

同時にレンジやドライヤーを使わないということで

電源はそのレンジ用のコンセントを裏抜きして

電源としてとりだします(‘ω’)ノ

、、、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

分電盤取替他工事、やっと停電の準備までこぎつけました(‘ω’)

幹線取替、分電盤取替、ｴｱｺﾝ専用ｺﾝｾﾝﾄ増設②！　-三田市電気工事-

予め、メータまでの立下げをおえているので、

接続を変えていきます(‘ω’)ノ

地上では、メーターを一旦外して、

壁からの配線を寸切りして、防水の処理をしてくれてます(‘ω’)ノ

メーターボックス内の接続がおわるまで、

少し手待ちなので、スパイラルチューブを巻いて

保護します(‘ω’)ノ

メーターボックス接続完了したので、

引込線と接続していきます(‘ω’)ノ

整線も完了したので、上空の作業は完了(‘ω’)ノ

分電盤を取替する前に、

エアコン用のコンセント増設分の電線を配線しておきます(‘ω’)

プラモールにて露出配線です(‘ω’)ノ

分電盤を取替、そして接続替えです(‘ω’)ノ

エアコン用の単独回路です(*’ω’*)

パッと見、どこを配線したかわからない仕上がり(; ･`д･´)

（おおげさ）

接地線はエアコンの室外機にとってあった箇所からこっそり

頂戴致しました(; ･`д･´)

いちおう６８Ω、と１００Ω以下確認済(; ･`д･´)

メーター盤廻りはこんな感じに仕上がり(^^♪

玄関外部まわりの仕舞完了(‘ω’)ノ

分電盤に多少余裕を持たせて、60A10回路にしたので

もし台所などでコンセントを増設したい場合も対応できる

ように(*’ω’*)

ｶﾞｽ機器をやめて、オール電化にしたい場合なども

考慮に入れていただき、

また設備の改修でお声がけをお待ちしております(*’ω’*)

幹線取替、分電盤取替、ｴｱｺﾝ専用ｺﾝｾﾝﾄ増設①！　-三田市電気工事-

はい、みなさまこんにちは( ﾟДﾟ)！

エアコン用コンセント増設をするための

幹線まわり改修工事です(‘ω’)ノ

幹線取替、分電盤取替、ｴｱｺﾝ専用ｺﾝｾﾝﾄ増設①！　-三田市電気工事-

玄関まわりの門構え景観を損なわないように、

できるだけ見えないところで配管していきます(‘ω’)

１次側も雨樋にそって、配管していきます(‘ω’)

コストとのバランスをみて、工事を進めていきます(‘ω’)

玄関にある分電盤を取替しますが、

停電時間を短くするために、

先に配線だけしてしまいます(‘ω’)

貫通穴を開けて、幹線をだしておく(‘ω’)ノ

接地線もしっかり配線(‘ω’)

１次側の立上げも責任分界点まで配線しておく(‘ω’)ノ

さて、これで準備が整ったので、

いよいよ停電です(‘ω’)

、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

今回の依頼はエアコンをつけたら、停電する、

とのことで、現地を伺うと、、

リビングに１２畳の新しいエアコン、

１階和室にも８畳のエアコン、

そして２階寝室にも８畳エアコン、同時に３台交換されたのだ

そうですが、

１階のリビングダイニングは、以前取付していたものよりも

容量を大きくしたそうです(‘ω’)

リビングエアコンは

台所の回路と一緒になっていて、単独回路ではなく、、

分電盤を拝見すると、、

メインブレーカー（漏電）が無しの６回路に

左に新たに和室のエアコン用回路を増設していました(‘ω’)

メインブレーカーが無いのはそもそも怖いというのと、

リビングエアコンに単独回路を増設しようにも、

幹線８sqといい、、

分電盤が３０Ａまでの対応品の端子台や２次側の電流値などを

考慮にいれると、

分電盤の交換と、幹線を取替することになりました(‘ω’)

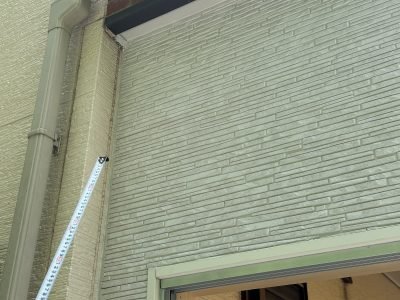

外にメーター盤があり、１次側、２次側幹線は壁の中に

消えているため、

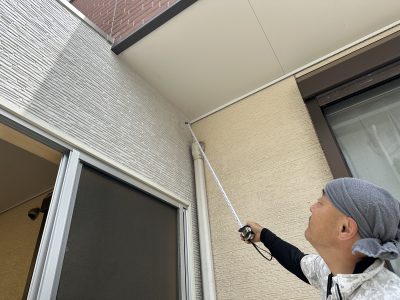

露出配管にて新たにCVT14sqを配線する見積りをします(‘ω’)ノ

玄関の扉の裏に分電盤があり、

右の和室の外壁沿いを配管していきたいと思います(‘ω’)

和室エアコンの室外機にアースがとってあったので、

こちらのアースから分岐させていただき、

分電盤までアース線も配線していきたいと思います(‘ω’)

、、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

大規模な漏電改修劇、、引込からやり直して

オール電化も進める大規模改修工事です(‘ω’)ノ

木造茅葺平屋、絶縁改修、引込、盤廻り①！ -三田市電気工事-

はい、前回の続きで、

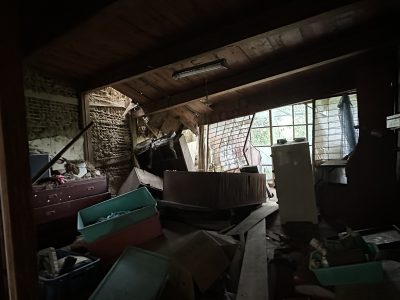

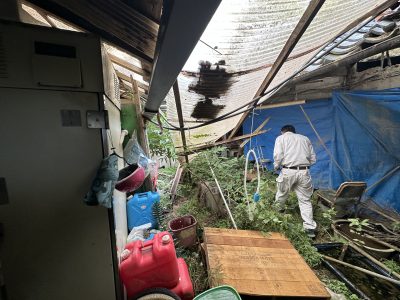

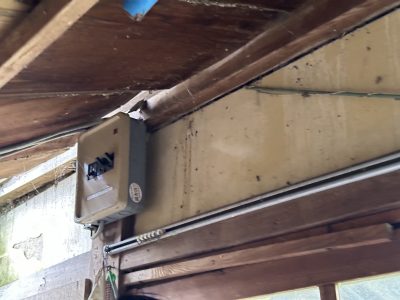

納屋に後で増設したもうひとつの納屋にも電源をおくり、

４回路の分電盤はそのままで、

電源を前の実家からのものを切り離して、

今回の新設した電源にきりかえ(‘ω’)

この辺りは農業倉庫の名残で、

実際はこの先も多分使用しないとのことで、コストを抑えて

簡単な工事で済ませる(‘ω’)

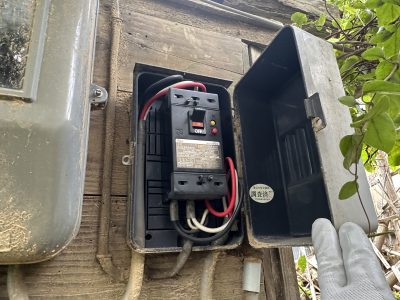

さて、とりあい部分に新設した分岐ﾌﾞﾚｰｶｰBOXに

それぞれの分電盤への幹線を接続していく(‘ω’)ノ

お住まいの自宅部分の大きな分電盤への、

電源線の切替も完了(‘ω’)ノ

メーターボックスまわりの配管は終わっているので、

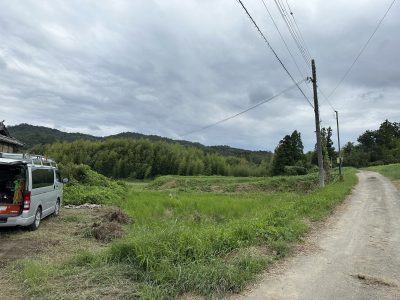

電力会社の申請が通って引込するまで、仮設配線を

引っ張って、５，６０ｍ奥の季節のメーターから

電源をとるようにする(‘ω’)

今回はオール電化なので、

この電源工事のあとに、エコキュートとIHｸｯｷﾝｸﾞﾋｰﾀｰ

も取替しないと申請が受理されないので、

しばらくこの仮設電源でまかなうことになる(‘ω’)ノ

、、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

漏電による不具合で大幅な改修をされることになります(‘ω’)

木造茅葺平屋、絶縁改修ｺﾝｾﾝﾄ増設③！ -三田市電気工事-

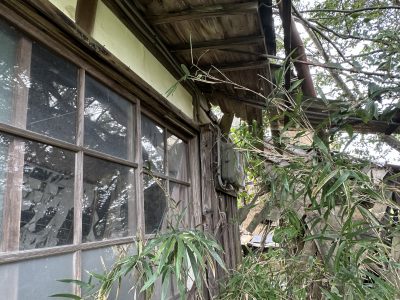

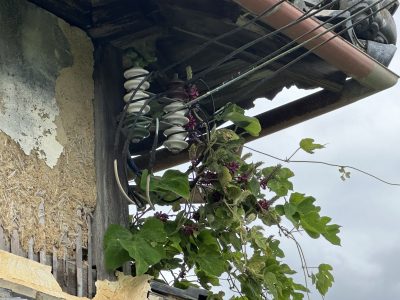

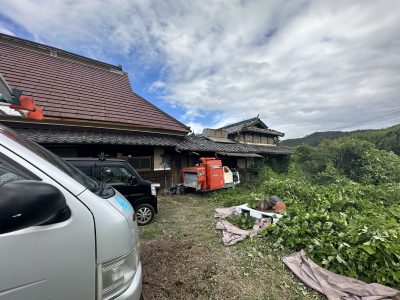

実家の母屋とお隣のご自宅とは隣接しているが、引込点

は同じで、実家のほうからずんどこと、幹線が配線されて

いるのですが、

今回今お住まいのご自宅をオール電化にされる決断を

していただいたので、引込点を変えることにします(‘ω’)ノ

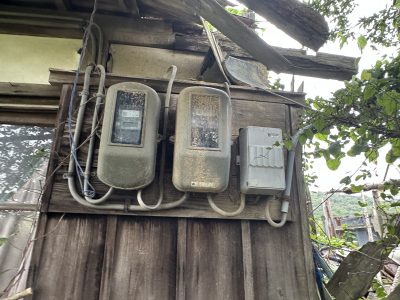

現在は左の奥らへんの主幹ブレーカーから、

１００ｍほど幹線を配線して、一番手前のご自宅に

分電盤があるのですが、

今回、このガスボンベも外して、

オール電化にすべく、この建物の右端に受電しなおして、

オール電化対応の引込廻りにパワーアップ、リニューアル

させる電気工事を行います(‘ω’)

こちらが新たに引込みされる箇所なので、

立下げ、出迎え配管します(‘ω’)ノ

メーター盤の主幹ﾎﾞｯｸｽから屋内へ分岐ﾎﾞｯｸｽを新設(‘ω’)

そこまでの配管も同時にすすめる(‘ω’)

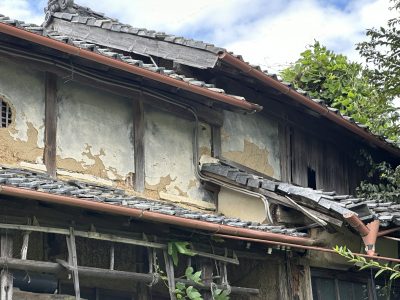

しっくい壁の取り合い部分を貫通して、幹線を屋内に

入線(‘ω’)

とりあい部分の２階物置部屋の側面を配管し、、

床を貫通して取り合い部分の１階へ電線を抜くと、

既設の自宅の分電盤にやっとたどり着く(; ･`д･´)

この分電盤の横に分岐ﾎﾞｯｸｽを設けます(‘ω’)

中には、端子台、そして自宅と納屋などの２箇所に

電源を分岐するブレーカーを設置(‘ω’)

納屋送りの幹線用にこのボックスを裏抜きする(‘ω’)

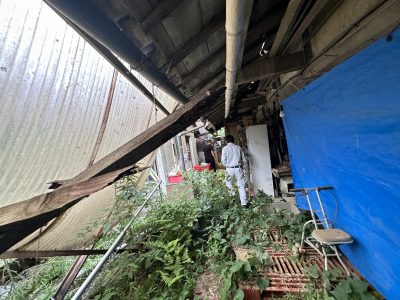

裏側です(‘ω’)　取り合いをズンドコ２０ｍくらい

配管、配線していきます(‘ω’)

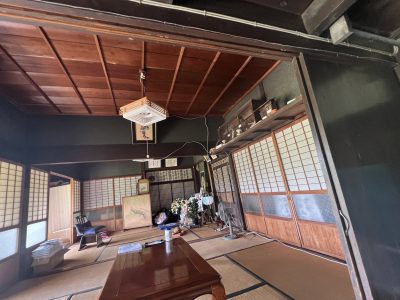

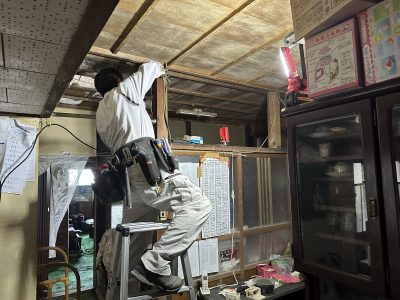

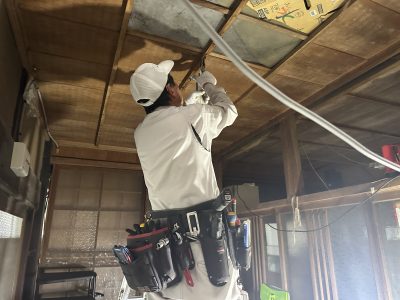

いろいろな部屋を貫通して露出配線していき、、

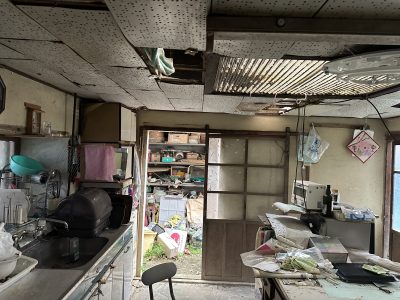

そして実家の母屋台所の壁にたどり着く(; ･`д･´)

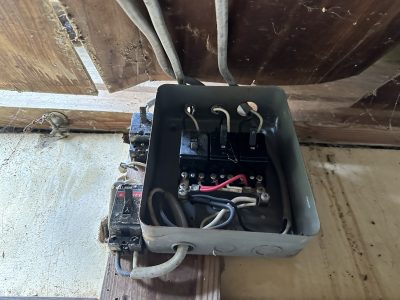

そこに４回路の小さな盤を新設(‘ω’)

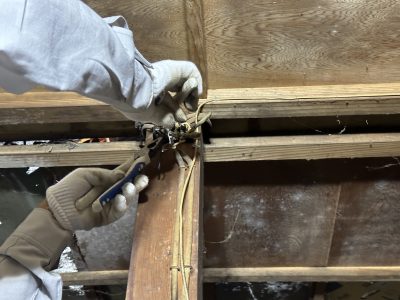

漏電している箇所を全部改修するのは難しくコストも

かかるので、

この分電盤から使用する照明とコンセントを全部

新設配線するほうが早いわけです(‘ω’)

、、、次回へ続く(; ･`д･´)！
