はい、みなさまこんにちは( ﾟДﾟ)！

今回は消防設備工事なのですが、

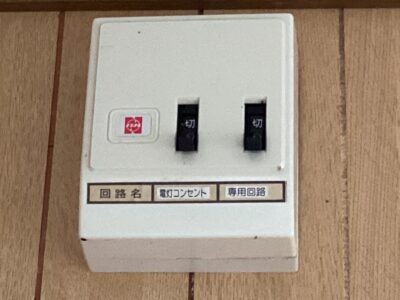

点検で、漏電火災警報器の電源が専用回路ではない事がわかり、

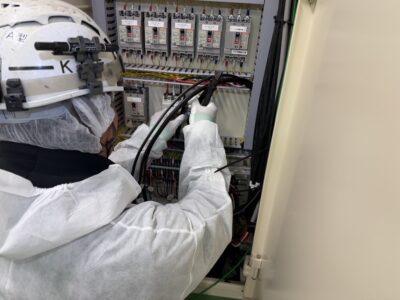

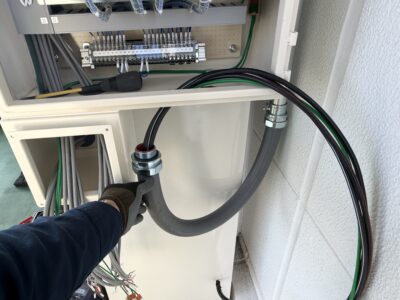

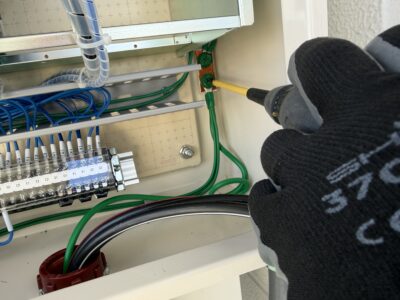

新たに分電盤から専用回路をひっぱります(‘ω’)ノ

弊社では消防点検を実施して、

そこで不具合はもちろん、施工不良や配線異常なども見極めるので

点検で不備としてあげます(‘ω’)ノ

そして、その不備を改善する見積りから

修繕の工事まで一貫して自社施工で、リーズナブルかつ

迅速に対応いたします(‘ω’)ノ

ただ点検するだけではなく、

自社で修繕する事を前提として、

修繕した場合の配線ルートや接続箇所までしっかり確認

しながら見まくって、データとして保存しております(‘ω’)ノ

電気の内線規程も大事ですが、消防の消防法は

火災予防を通じて、国民の生命や財産を保護する事を目的とするため

点検で不備が上がれば、毎回次の点検で不備を改善できたかどうかが

消防予防課によって指摘され続けますので、速やかに対処が必要です(‘ω’)ノ

はい、みなさまこんにちは( ﾟДﾟ)！

EV用充電ｺﾝｾﾝﾄﾎﾞｯｸｽを作成したので、現場で取付していく(^^)/

EV用充電ｺﾝｾﾝﾄ増設！屋外配管電源工事②！　-三田市電気工事-

前回のパイプフード取付の時と同じタイミングで

配管、配線工事をおこなっております(; ･`д･´)

ユニットバスの天井から分電盤より配線を外にけりだし

ます(‘ω’)ノ

ちょっと高い位置ですが黒いﾊﾟｲﾌﾟで横引き配管(‘ω’)ノ

入線し終わって、家の外周ほぼ４分の３をぐるっと回る、、

中東の戦争の影響か、、ビニルパイプもすぐには入らない

ようになってきており、少しずつ電気屋さんにも

ナフサショックの波がおしよせてくる、、、

最初に製作したのと、左右反対の方が電線の取り回しが

しやすくなったので、変更しておさめます(‘ω’)ノ

ﾊﾟﾅｿﾆｯｸから箱付の充電システムが新しく発売されましたが

結構いい値段するので、

今回のような自作BOXを造るほうがかなりお安くなります(‘ω’)

EVコンを増設しようと思っているかたはまず

ご相談ください(‘ω’)ノ

換気扇の無いトイレにパイプファン設置！　-三田市電気工事-

EV用充電ｺﾝｾﾝﾄ増設！屋外配管電源工事①！　-三田市電気工事-

EV用充電ｺﾝｾﾝﾄ増設！屋外配管電源工事②！　-三田市電気工事-

はい、みなさまこんにちは( ﾟДﾟ)！

EV用コンセント増設で２００Vをひっぱってくるのですが、

まずEV用充電コンセントのコンセント盤を製作します(‘ω’)

EV用充電ｺﾝｾﾝﾄ増設！屋外配管電源工事①！　-三田市電気工事-

少しでも安くつくようにと、屋内用のコンセント仕様に

してしまった為に、結構パツパツで差込の向きが問題に、、

テスラ用の充電ｹｰﾌﾞﾙにはｱﾀﾞﾌﾟﾀｰがついており、それが

差込のすぐ後ろについていて、取り回しが

非常にしにくい仕様、、(; ･`д･´)さすざ海外製(‘ω’)

分電盤から配線されてくる2.6㎜-3Cを、後で接続できないので

予め露出コンセントにひげを取付しておくことにする(‘ω’)

そしてｳｵﾙﾎﾞｯｸｽの中板の有効スペースでも足りないので、

下地を継ぎ足してコンセントを90度向きを変えて

固定しようということで細工(‘ω’)

こんな感じで、、下地を継足し、、

こういう感じでこうしてああして、、、

そうしてああして、、、

そしてこうなります(‘ω’)！

この向きでコードを差し込まないと納まらないのです(‘ω’)

そしてコードを引掛けるための金具も取付し、、

はい、出来上がりです(; ･`д･´)

、、、次回へ続く(; ･`д･´)！

EV用充電ｺﾝｾﾝﾄ増設！屋外配管電源工事③！　-三田市電気工事-

はい、みなさまこんにちは( ﾟДﾟ)！

前回　トイレにﾊﾟｲﾌﾟﾌｧﾝを増設したお客様ですが、

換気扇の無いトイレにパイプファン設置！　-三田市電気工事-

EV用充電ｺﾝｾﾝﾄで現在100Vで充電が遅いため、200Vで設置

しなおしてほしいとのこと(‘ω’)ノ

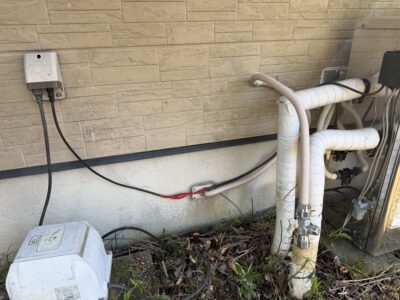

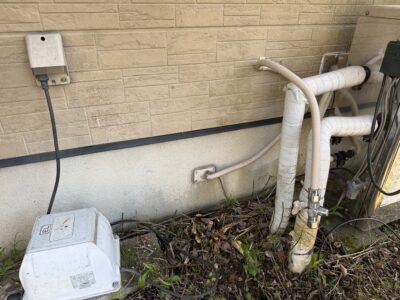

現在はこの玄関に100Vの防水ｺﾝｾﾝﾄから電源を取り出して

テスラ社専用の延長ケーブルをトリガーを設置されてます(‘ω’)

電源の差込のすぐ横に、ｱﾀﾞﾌﾟﾀｰのようなものがついて

いるので、現在は雨でぬれないように断熱ビニールで

覆っておられますが、

延長ケーブルを出来るだけ長く有効に使いたいために、

もう少し手前に箱を設置して、

雨と紫外線対策にと、コンセントやケーブルを全部

箱の中にいれたいとのこと(‘ω’)ノ

テスラ社用のEV充電ｹｰﾌﾞﾙには１００Vと２００Vの先っちょが

それぞれ付属でついているので、

その差込からすぐアダプタも箱に納めるように

しなくてはいけません(; ･`д･´)

そこで安価で加工のしやすいウオルボックスWB15で

大きめのものを選定(‘ω’)ノ

こんな感じでコードを丸めて収納したときに

ｺﾝｾﾝﾄをどのように設置しないといけないか思案、、(; ･`д･´)

大きいとおもっていたが、結構ぱつぱつ、、

、、、次回へ続く(; ･`д･´)！

EV用充電ｺﾝｾﾝﾄ増設！屋外配管電源工事②！　-三田市電気工事-

EV用充電ｺﾝｾﾝﾄ増設！屋外配管電源工事③！　-三田市電気工事-

はい、みなさまこんにちは( ﾟДﾟ)！

今回はEV充電ｺﾝｾﾝﾄ増設ご希望のお客様が

電源工事をするのについでで、トイレに換気扇も取付

してほしいということで工事承りました(*’ω’*)

トイレにはやっぱり換気扇がほしいところ(; ･`д･´)

この分電盤の奥扉が開いている左側がトイレなので

隠ぺい配線でトイレ内に電源を配線します(‘ω’)ノ

EV充電ｺﾝｾﾝﾄは　分電盤より右側の玄関側に設置ですが、

分電盤左に一旦屋外へ電線を蹴り出して、

そこからぐるーーーっと外配管にて電源工事をします(*’ω’*)

こちらがトイレですが、ﾊﾟｲﾌﾟﾌｧﾝをｾﾝｻｰ付で設置し、

屋外にﾊﾟｲﾌﾟﾌｰﾄﾞを取付(‘ω’)ノ

スイッチは無で自動で入り切りします(*’ω’*)

縦すべり窓の右上当たりに貫通穴をあけて

ﾊﾟｲﾌﾟﾌｰﾄﾞを取付(‘ω’)ノ

洗面室にある分電盤の横、ﾕﾆｯﾄﾊﾞｽの点検口から

分電盤ートイレ間を天井裏で配線(‘ω’)ノ

今回はEV用充電ｺﾝｾﾝﾄの電源も配管配線するので

同じ日に施工するため、工事費もまとめてリーズナブルに

なり納得していただきました(; ･`д･´)

PVKﾎﾞｯｸｽを取付し、１階と２階の水切り部分を配管

しているのが充電用の電源配管です(‘ω’)ノ

電源線も壁の中を落とし込めて、

パイプファンは綺麗に設置完了(‘ω’)ノ

↓EVｺﾝｾﾝﾄ増設はこちら

EV用充電ｺﾝｾﾝﾄ増設！屋外配管電源工事①！　-三田市電気工事-

EV用充電ｺﾝｾﾝﾄ増設！屋外配管電源工事③！　-三田市電気工事-

はい、みなさまこんにちは( ﾟДﾟ)！

街路灯移設工事が続いております(‘ω’)

街路灯（フットライト）移設工事②！　-兵庫県電気工事-

今回は掘削などは土木工事業者様に手伝ってもらって

一緒に施工しております(‘ω’)

前回　移設する街路灯を仮に撤去したので

甘露を掘削していきます(‘ω’)

乗入部なので、深さ60㎝ほどで掘削していきます(‘ω’)

掘削した後を追って、埋設配管をしていきます(‘ω’)

まず切断した手前の照明柱からのＦＥＰ管を継足し(‘ω’)ノ

送り配線用のFEP管もあたらしい埋設管を継足します(‘ω’)

２つの配管を敷設していき、

移設先の床掘りが完了したので、

横に仮置きしておいた、街路灯を据付します(‘ω’)ノ

据付して垂直を確認して、

街路灯側と、延長した埋設管を接続します(‘ω’)

、、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

街路灯の移設工事がはじまります(‘ω’)

小規模ですが、今回の掘削はお世話になっている土木工事

業者様にしていただくことでお互いコストを下げて効率の良い

流れにしております(‘ω’)

街路灯（フットライト）移設工事①！　-兵庫県電気工事-

まずは担当者様やみんなが集まってミーティング(‘ω’)

使う材料としては、電線と、埋設電線管、接続材(‘ω’)

このフットライトを奥へ５ｍ程移設します(‘ω’)

点検蓋を開けて、電線を抜き取ります(‘ω’)

電線を撤去している間に、

街路灯の廻りを掘削していきます(‘ω’)

基礎の廻りは手掘りで慎重にすすめていきます(‘ω’)

はい、基礎の側面から埋設電線管が現れました(; ･`д･´)

手前の照明から来た埋設管と、

継の照明へ送っている埋設管と二カ所を掘り起こします(‘ω’)

２カ所を仮に切断して、街路灯を基礎コンクリートごと

撤去します(‘ω’)

これで移設先までの管路を掘削していきます(‘ω’)

、、、次回へ続く(; ･`д･´)！

街路灯（フットライト）移設工事③！　-兵庫県電気工事-

はい、みなさまこんにちは( ﾟДﾟ)！

今回は歩道に設置されているフットライトの移設(‘ω’)ノ

いつもお世話になっている土木工事業者様からの依頼で

歩道を乗入部に変更するためにそこにある街路灯が邪魔に

なるということです(^^)/

ここに新しく住宅が出来るということで、歩道を

乗入部にする為に、街路灯を右の方へ移設します(‘ω’)

現場はロータリーになっており、街路灯も近くにあるので

移設する街路灯へ渡っている地中埋設電線も抜き替えをして

延長する必要があります(‘ω’)

街路灯の埋設部がどうなっているのか試掘します(‘ω’)ノ

そして見積りという流れです(‘ω’)

木枠の下が点検口になっていて、開けると、

渡り電線が入っています(‘ω’)

二本あるということは、もう一か所に電源を送っている

ということなので、

もう二カ所の街灯間の電線を入替する必要があります(‘ω’)

電動のスコップなどで基礎などが無いか確認(‘ω’)ノ

どうやらこれが、この街路灯のコンクリート基礎で

これは再利用できそうなので、

移設先でコンクリートを打設したりしなくて良さそうです(‘ω’)

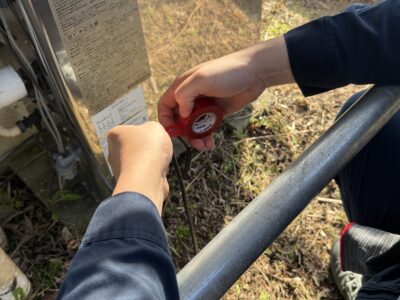

現状の絶縁状況と点灯しているのかどうかも

念のため確認しておきます(‘ω’)ノ

渡り電線の経路や長さを採寸して、

電線などを発注して、次回工事にかかります(‘ω’)

、、、次回へ続く(; ･`д･´)！

街路灯（フットライト）移設工事②！　-兵庫県電気工事-

街路灯（フットライト）移設工事③！　-兵庫県電気工事-

はい、みなさまこんにちは( ﾟДﾟ)！

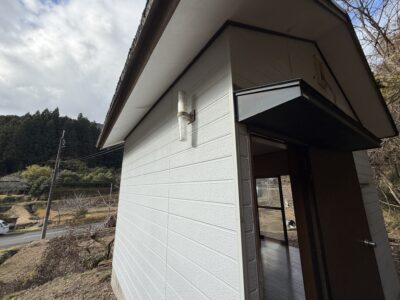

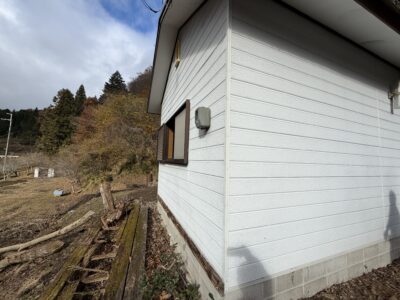

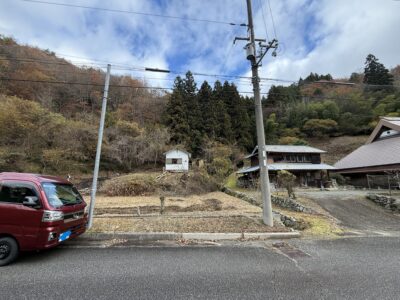

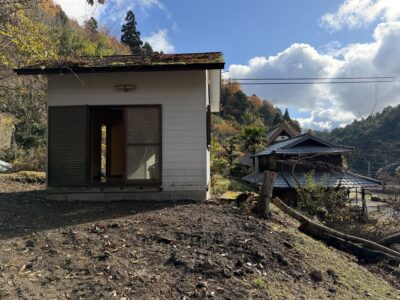

山奥の休憩所の電力再開に向けての工事の続き(‘ω’)ノ

プレハブ小屋電力復旧工事①！　-三田市電気工事-

クロス屋さんが内装工事に無いっているタイミングで、

われわれも電気工事にうかがいました(‘ω’)ノ

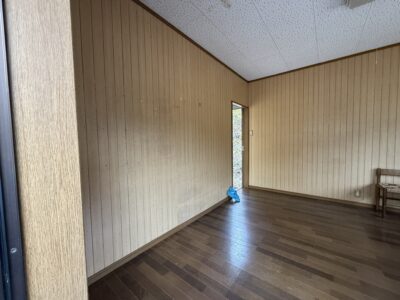

天井も壁も綺麗に貼り替えられています(‘ω’)ノ

ｽｲｯﾁやｺﾝｾﾝﾄは配線器具とﾌﾟﾚｰﾄを新しく交換(‘ω’)ノ

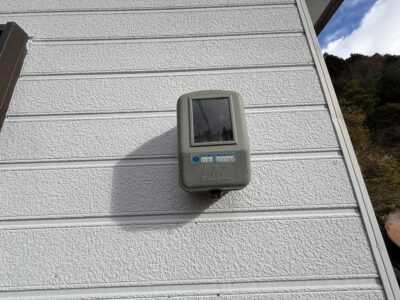

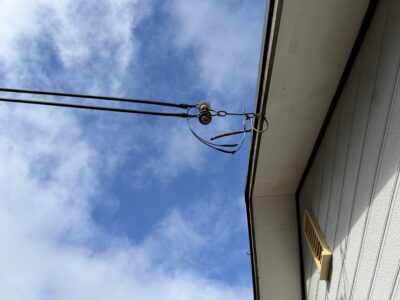

メーターBOXも取替し、引込点までの出迎え配管、

そしてこの位置でボックスを設けて、２次側の

配管を裏側まで露出で配管します(‘ω’)ノ

裏側の玄関付近で、２００Vのコンセントを設置し

溶接機が外でつかいたいようです(^^)/

この高さで２００V用ｺﾝｾﾝﾄを差し込みしたいそうです(‘ω’)ノ

そして、そのコンセントﾎﾞｯｸｽから接地線を真下に降ろして

D種接地をきっちりとります(‘ω’)ノ

分電盤も少し大きくなって、設置完了(‘ω’)ノ

これで農作業の合間に一息つける空間の出来上がり(‘ω’)ノ
