はい、みなさまこんにちは( ﾟДﾟ)！

絶縁改修工事で、配線を必要な箇所引き直しております(‘ω’)

木造茅葺平屋、絶縁改修ｺﾝｾﾝﾄ増設②！-三田市電気工事-

なかなか現代のハウスメーカーの家づくりしか知らないと

理解しかねる構造の在来工法のお家ですが、

歴史を感じるのと、木の伸縮を考えてあえて隙間だらけの

軸組みなのに気づきます(‘ω’)

壁に配線は埋込、露出でもモールなどでカバーするのが

当たり前の時代ですが、

昔は、こんな感じで柱とかにステップルで立ちおろして

ても普通の時代がありました(; ･`д･´)

冷蔵庫やエアコンなど主要に使うコンセントも、新しく

配線してコンセントを設置(*’ω’*)

化粧柱や土壁が混在する茅葺き日本家屋は隠ぺい配線は

ほぼ不可能で、しかも後工事になるとさらに難しい(; ･`д･´)

ひたすら露出で配線するしかないのである(‘ω’)ノ

とりあえず、昔の母屋側は、必要最小限の改修で

5MΩほどに回復(‘ω’)

次回からは新しい住まいにメーター盤を映して、

オール電化工事と一緒に大改修劇がはじまります(‘ω’)！！

はい、みなさまこんにちは( ﾟДﾟ)！

絶縁の悪い回路を修繕するというか、

配線を引き直して、電源もオール電化にする

別棟の分電盤から分岐して将来幹線を持ってきて繋ぎ

直すということになりました(‘ω’)

木造茅葺平屋、絶縁改修ｺﾝｾﾝﾄ増設①！ -三田市電気工事-

なにせ木造も木造で、漏電や配線や機器の老朽化による

接触不良、トラッキング現象（ほこりによって火花が散る）

での火災が懸念されます(; ･`д･´)

昔の造りは、藁葺の屋根部分は２重天井になってたりして、

やっぱ昔から空気の層を設けて、外断熱を考えていたんだなと

感心します(; ･`д･´)

これが天井裏です(; ･`д･´)

その昔銅板などで茅葺を覆っていた、藁だけで屋根を構成

していた時は、大雨が降ったりすると、

下まで水が浸水してこなかったんだろうか、、(; ･`д･´)

２重天井の中に照明の線を立ちおろしたいので、

ひっぱり棒で耐える(; ･`д･´)

お葬式が終わるまでに応急で配線した、仮配線を

外していきます(; ･`д･´)

神棚の角あたりから配線を全て立ち上げて

天井裏にて引っ張り棒でキャッチする(; ･`д･´)

上の間にはまだ位牌が祭られているので埃をたてにくく、

ビニール養生で覆うが、なんとも作業するのに

気がひける、、(; ･`д･´)

竿縁天井の桟にそってステップルで留めていき、

既設のローゼっとからの旧配線と切り替える(; ･`д･´)

台所やそれぞれの部屋の照明などの線も、天井面に向けて

電線を新しくいれては、

マグライトとキャッチャーで、電線をつかむ(‘ω’)ノ

トップライトのようにガラス戸が天面にあったり、

昔の大工さんて頭が柔軟でいろんな発想で工夫をこらして

いたんだなと感慨深くなる(; ･`д･´)

、、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

昔ながらの日本家屋、、茅葺に土壁、、

母屋があって、納屋がある、、時代とともに

その大正昭和から受け継がれてきた家をリフォーム

していくのは田舎ではよくあります(‘ω’)ノ

今回は、母屋、納屋の漏電で依頼、

ついでに改修とともにコンセント増設の依頼(‘ω’)ノ

昔の家は、大きくて広いが、平屋なので

中に入ると間仕切りも多く、、有効スペースはそんなに、、

っていうのが多いですが、

母屋と納屋の間の取り合いの部分も屋根や波板をして

光や風を遮断してしまったりするので、

風水学的にはあまりよくない(; ･`д･´)

、、実際風通りもわるくジメジメしやすいですしね(; ･`д･´)

そして家族が増えていくと、

納屋を次々に増設していき、、電気の配線もその都度

増やしていくわけで、、

実はこの建物はずっと使っていなくて、管理されて

いなかったので、家の中が結構ぐちゃぐちゃですが、

ご家族の方がお亡くなりになり、この実家でお葬式を

あげるために、漏電をなおして、親戚が集まれる

状態にしたいというわけなのです(; ･`д･´)

ずっと使っていなかったが、とりあえず電気はとめずに

残してあって、引込は残っていました(‘ω’)ノ

建物の右端で引き込んで、

あとは建物の壁を配線して、右奥に関電のメーターが

ついております(‘ω’)ノ

今回漏電しているのは、左のメーターの分で、

実は右のメーターはお隣に新しく２階建てのご自宅を

建てられているのです(‘ω’)ノ

その新しいご自宅の主幹ブレーカーです(‘ω’)ノ

のちにこちらの家の分も改修することになります(‘ω’)ノ

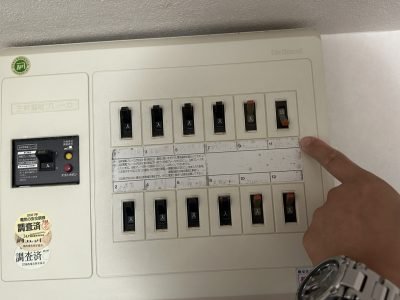

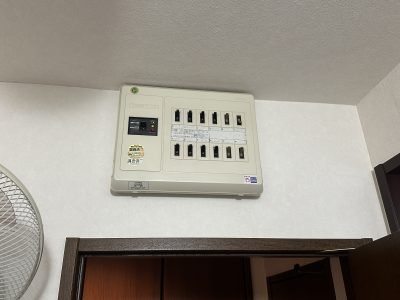

このメーター盤の裏側に実家母屋のブレーカーがあり、

この台所の照明回路が漏電しておりました(‘ω’)

悪い回路を切り離して、とりあえず電気がつかえるように

手直しします(‘ω’)

和室の上下間の電灯の電源がつかえないので、

かりに遠くから仮設配線で初七日を過ごせるようにして

落ち着いたらきちんと配線することになりました(‘ω’)

、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

今回は資材置き場で、あらたにプレハブの詰所を

購入されたということで、そちらに電源をもっていき、

分電盤や照明、コンセントを取付するといった工事です(‘ω’)ノ

こちらのプレハブは天井や壁面を後日断熱材や仕上げ材を

貼るそうなので、順番としては壁材を貼る為の木地ができた

時に配線し、電線をうめこむのが一般的なのですが、

諸事情により先に配線してしまうことになりました(‘ω’)

入場ゲート横に引込盤が有りますが、

こちらから電源を分岐して、

ゲートに沿ってPFD管を強電、弱電それぞれ配管をしていき、

ゲートを越えたすぐ横に設置されている

このプレハブ小屋に電源をもっていきます(‘ω’)

中は、入り口の扉だけで、窓や分電盤も何もない

シンプルな仕様です(‘ω’)

この１０㎡ほどの空間を事務所として使いたいと

いうことで、電気が必要なんですね(‘ω’)

この引込盤の主幹60Aの２次側から配線を

のばしていきたいとおもいます(‘ω’)

電源用のPFDと、そして光ケーブルを引き込むための

弱電用空配管を一緒に伸ばしていきます(‘ω’)

コストを浮かすために、簡単に固定していく形で

単管パイプに沿って流していく(‘ω’)ノ

貫通穴を開けた外側にプルボックス、

そして内側に分電盤を取付(‘ω’)

反対面には弱電用の貫通穴を開けて、PVボックス取付(‘ω’)

この弱電は、通信のキャリアによって外線班が後日

工事にくるので任せておきます(‘ω’)

幹線を入線して、引込盤に繋ぎこみます(‘ω’)

、、次回へ続く(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

某小学校のコンセント増設工事の続きです(‘ω’)

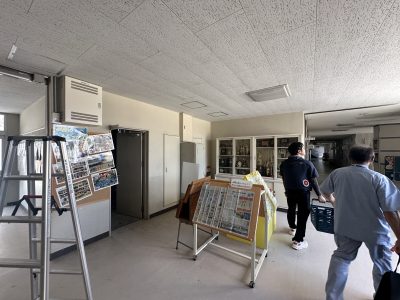

便所内の仕舞が終わったので、あとは廊下から印刷室

までの配線をします(‘ω’)

小学校ウォシュレット用専用電源増設④！

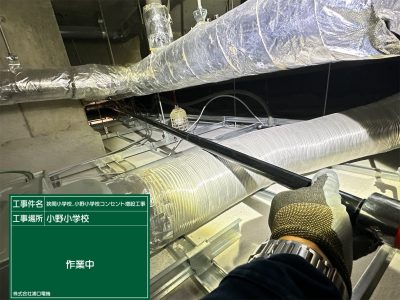

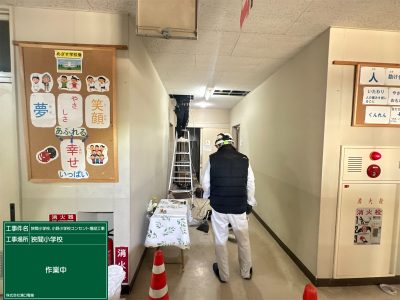

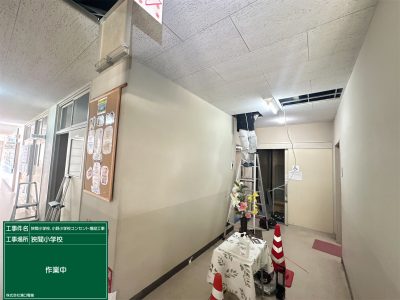

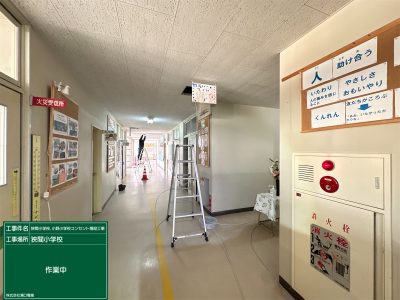

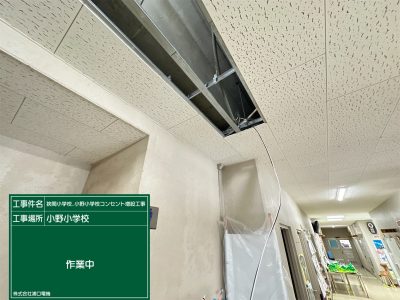

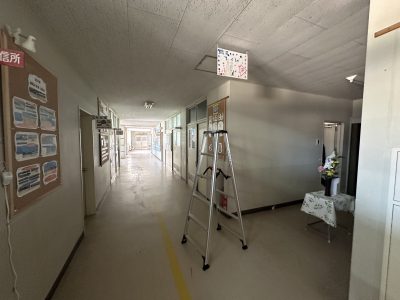

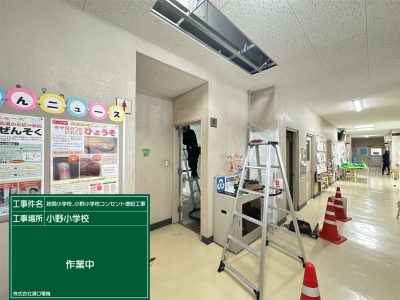

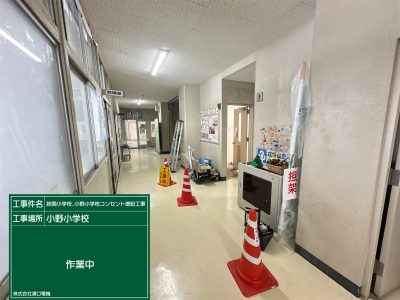

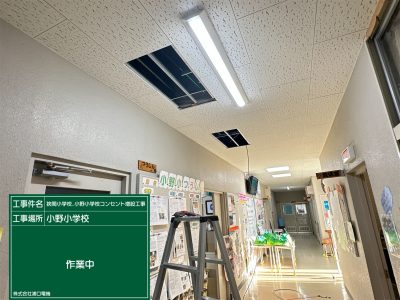

廊下の配線は梁下がいっぱいいっぱいの箇所がいくつも

あって、困難を極めました(‘ω’)

DCP PHOTO

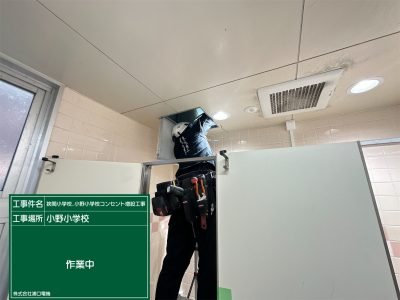

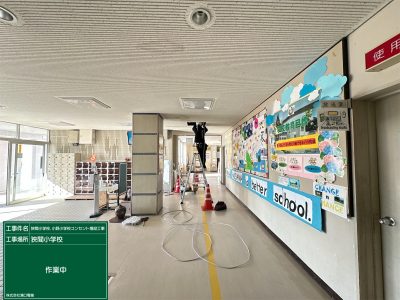

エースにトイレ内を任せている間に、私は廊下の配線を

すすめます(‘ω’)

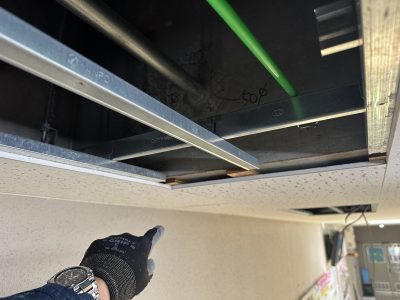

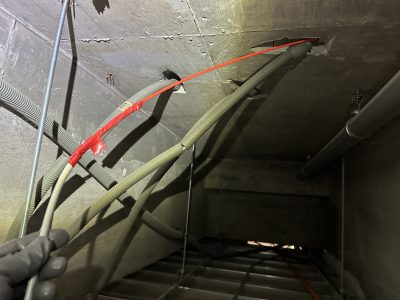

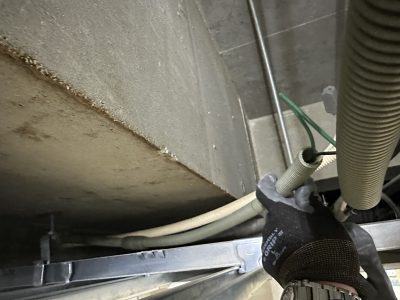

はい、もうこの隙間しかありません(; ･`д･´)

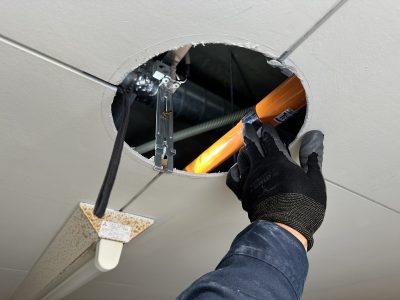

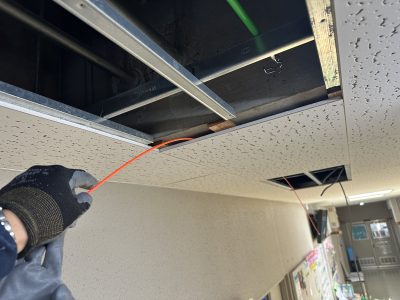

梁下の箇所は数か所あり、オレンジ棒の活躍もあるが、

それでも天井ボードを１０枚くらいはめくりました、、(; ･`д･´)

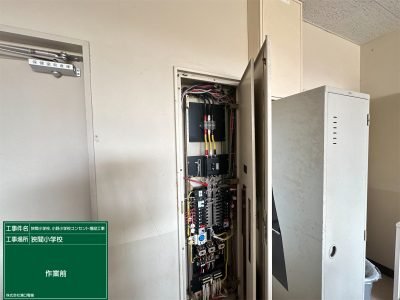

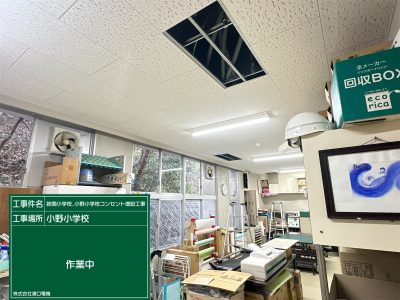

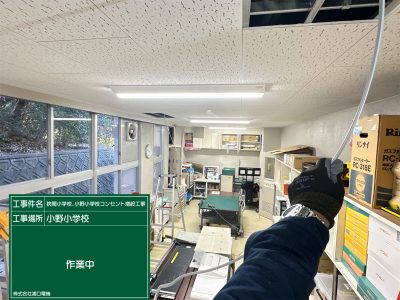

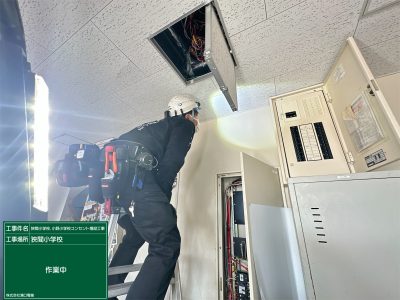

印刷室内に入ると左奥の分電盤まで同じように梁下を

くぐらせながら配線をすすめる(‘ω’)

既設の配線を通していたｺｰﾅｰﾎﾞｯｸｽの隙間を拝借して

今回の電源線をいれていく(‘ω’)ノ

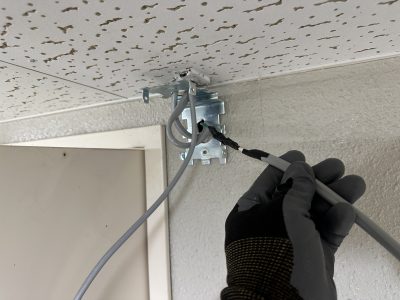

埋込の通線ボックスへといれていく(‘ω’)ノ

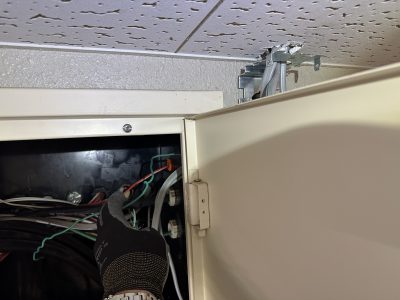

そして盤内まで電線を取り込む(‘ω’)

専用ブレーカーを設置し、電源取出しの準備(‘ω’)

フリーボックスを設置して配線するつもりでしたが、

既設のｺｰﾅｰﾎﾞｯｸｽに通せたので、見た目は変わらず

仕上げはできました(‘ω’)

専用ブレーカー設置完了です(‘ω’)ノ

DCP PHOTO

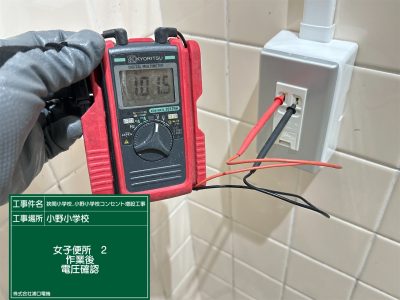

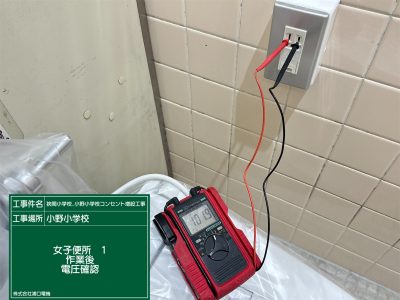

各所、電圧確認して作業完了です(‘ω’)ノ

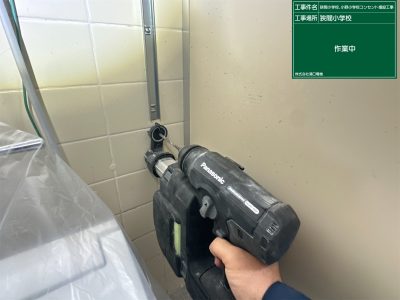

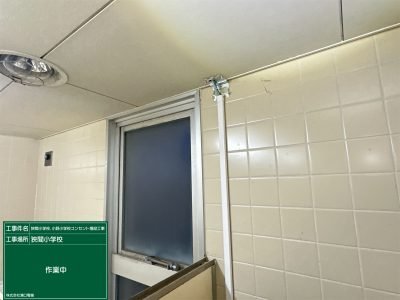

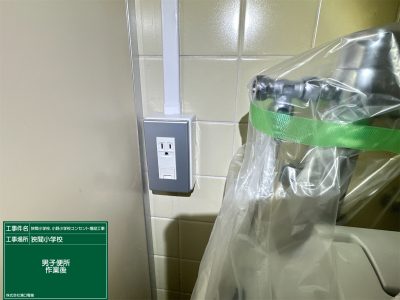

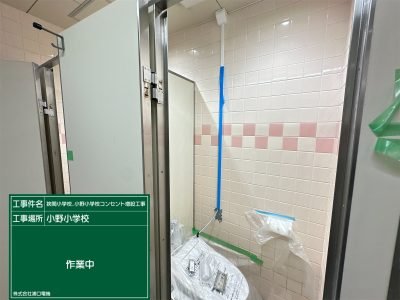

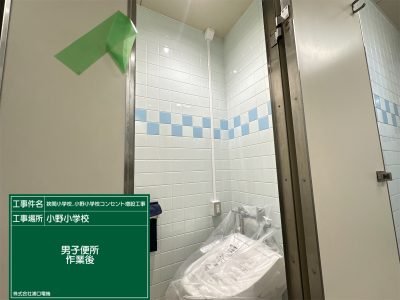

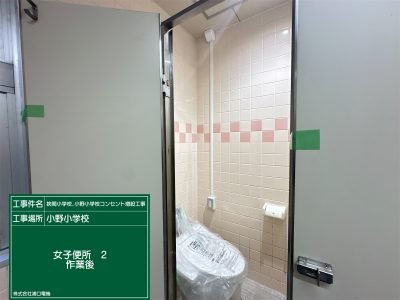

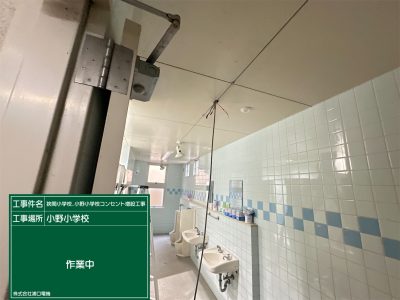

トイレの壁面はタイルなので、埋込は不可能(; ･`д･´)

残念ながら、ここだけは露出配管になりますが、

それ以外は全部隠ぺいできたので満足です(^^♪

はい、みなさまこんにちは( ﾟДﾟ)！

某小学校のコンセント増設工事のもう一校目です(‘ω’)

小学校ウォシュレット用専用電源増設③！

今度の小学校は、便所の横の更衣室を挟んですぐ横の

印刷室内の分電盤への配線となります(‘ω’)

見た感じ近いので簡単かと思われましたが、

こちらもそれなりに苦労しました、、(; ･`д･´)

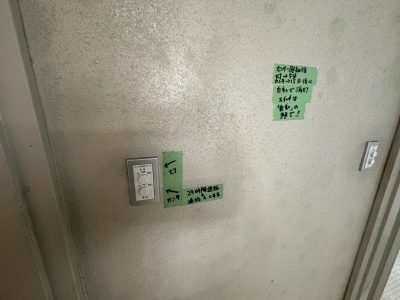

ｽｲｯﾁに操作説明のメモ書きが、、

これは実は私が書き残したもので、３年前にこの小学校を

LED化工事を弊社で施工させてもらいました(; ･`д･´)

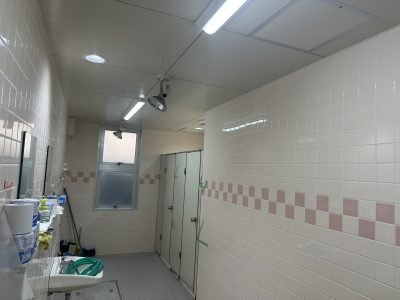

なので、その時に便所の照明はLED化され、点検口も

増設されているので、便所内の配線は簡単かという見積(; ･`д･´)

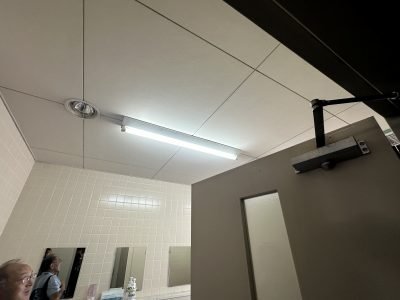

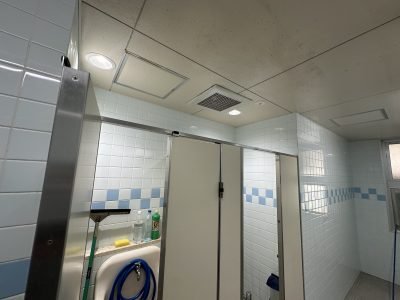

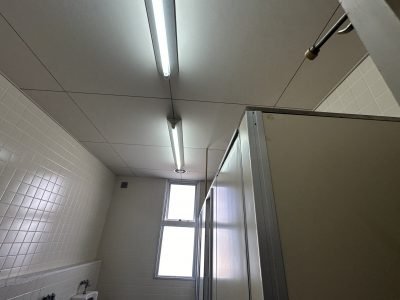

これが男子便所です(; ･`д･´)

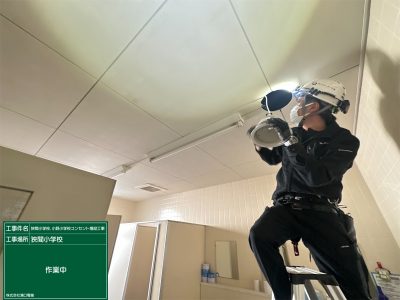

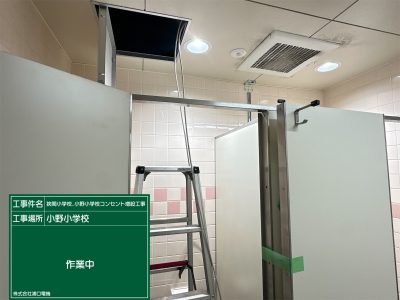

既設の点検口の横にLEDダウンライトを増設して、

換気扇の横にダウンライトと熱センサーを増設したのを

思い出しました(*’ω’*)

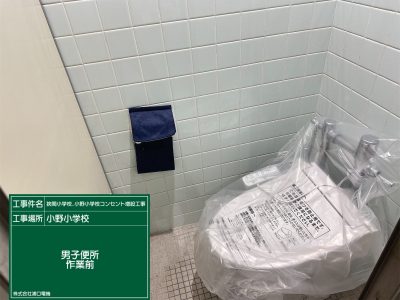

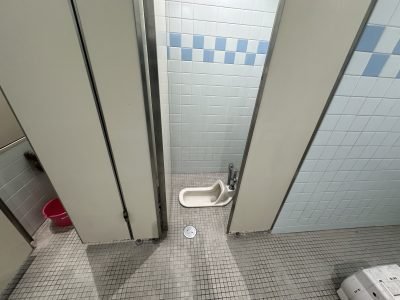

この和式便所を、、

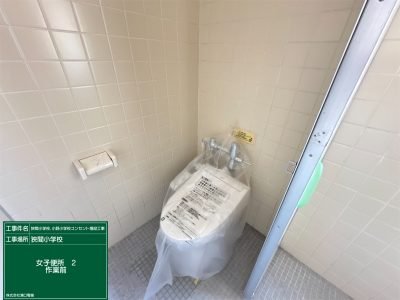

洋式便所に交換されたところでスタートです(‘ω’)

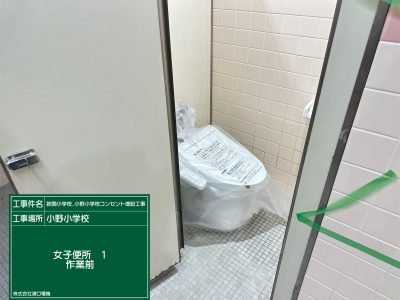

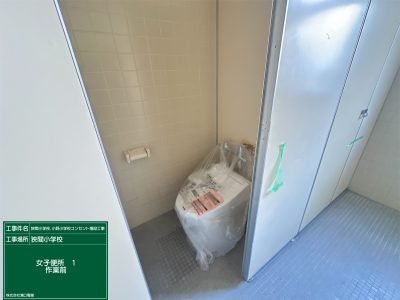

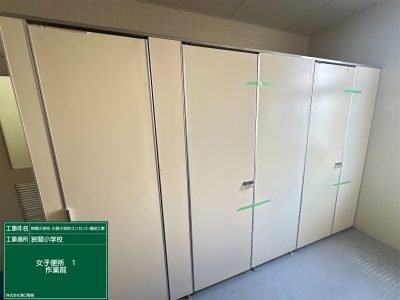

同じく女子便所も２か所洋式に交換されて、

前の小学校と同じように全部で３カ所のコンセント増設(‘ω’)

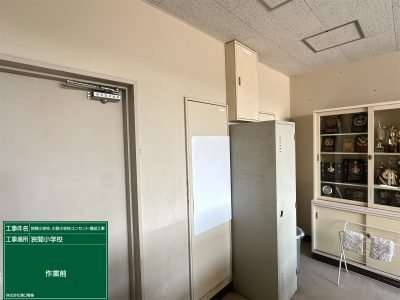

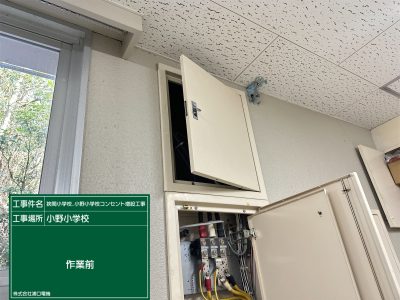

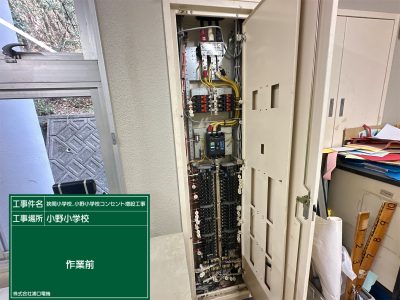

印刷室にある分電盤です(‘ω’)

盤の上に埋込のボックスがあって、これを経由して

なんとか配線を盤にいれていこうという目論見です(‘ω’)

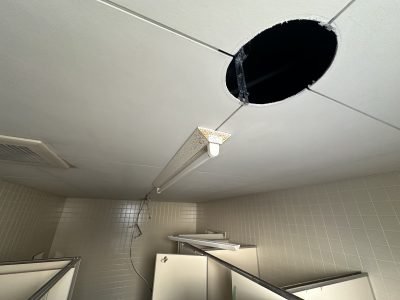

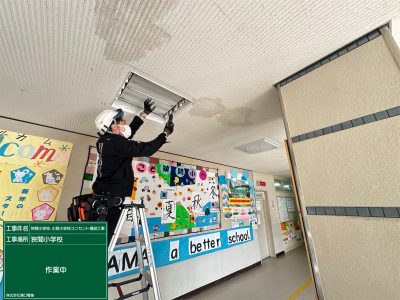

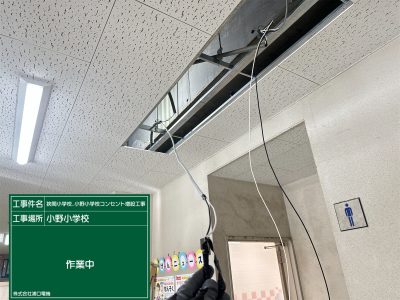

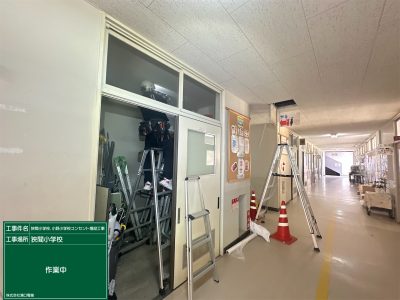

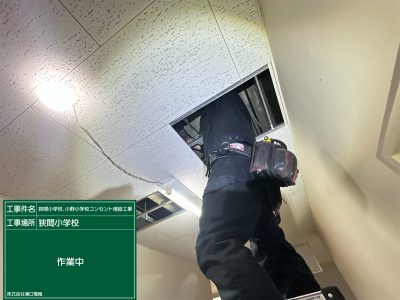

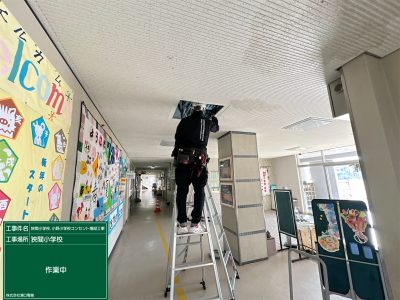

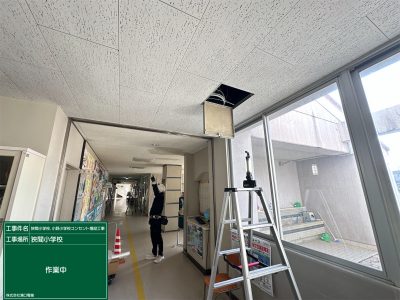

まず廊下から便所前の天井を外すと、

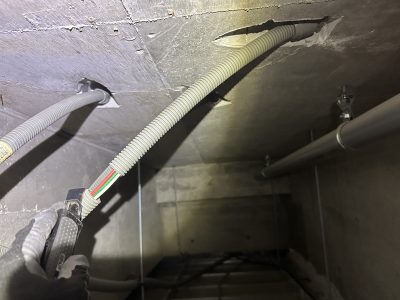

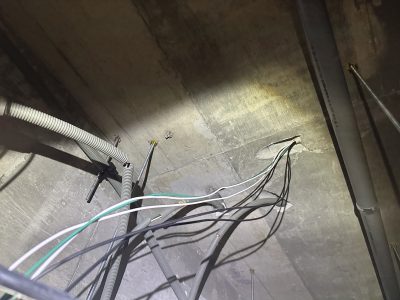

便所へ打ち込み配管されているパイプを発見(‘ω’)

これに共入れしたいと思います(‘ω’)

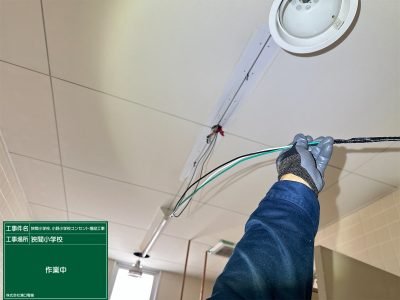

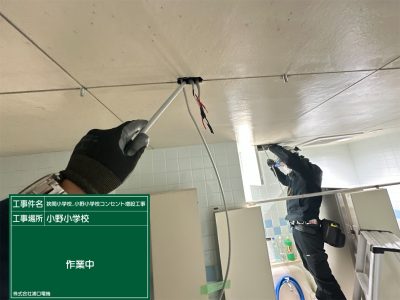

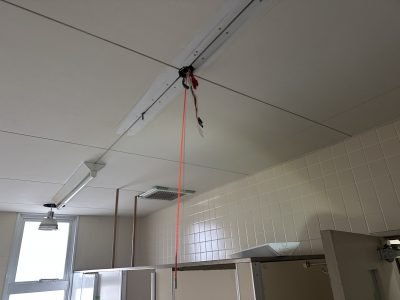

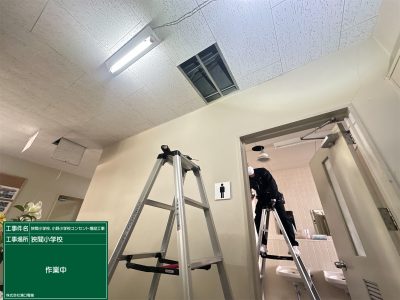

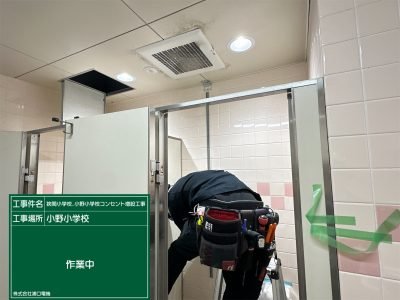

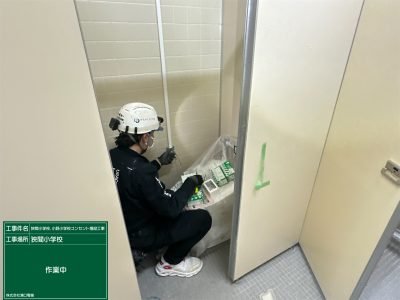

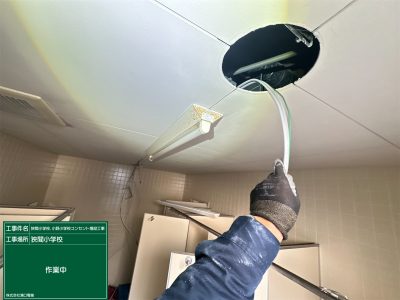

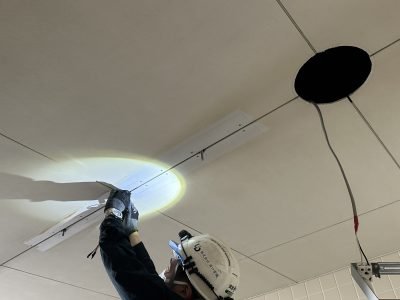

便所内は難なく配線(‘ω’)

男子便所、女子便所同じ要領で、廊下まで電源の送り電線を

蹴りだします(‘ω’)

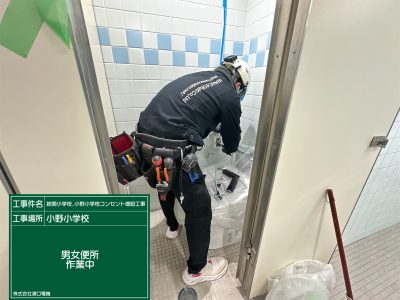

便所内の配線をおおまかに完了です(‘ω’)ノ

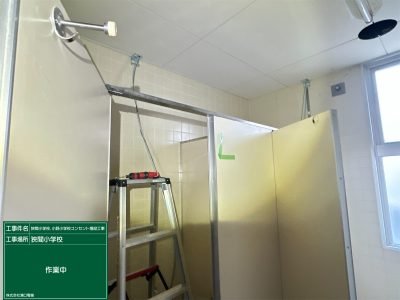

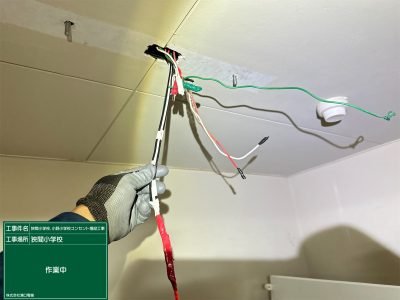

便所内の立下げを仕舞していきます(‘ω’)

、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

某小学校にて、コンセント増設工事の続きですが、

配線はうまくいき、トイレ内を仕舞していく一方で、

分電盤を仕上げていきます(‘ω’)

小学校ウォシュレット用専用電源増設②！

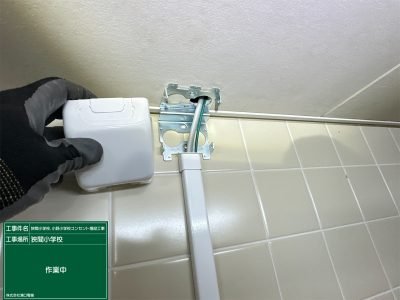

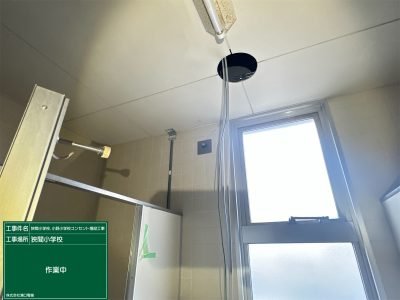

便所内の配線は、おわって、立ちおろしを各所

していきます(‘ω’)

アースは便所内からジョイントでひろいます(‘ω’)

便所前の前室を仕舞(‘ω’)

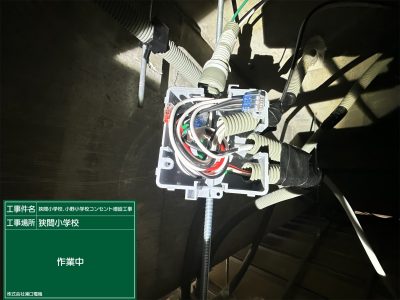

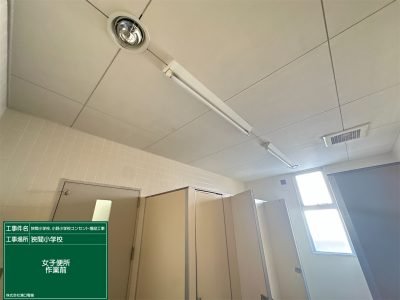

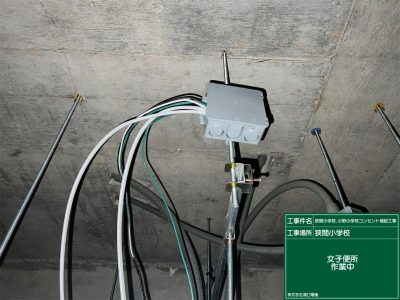

女子便所内でもコンセントを２か所で、電源を分岐したり

して、天井内でジョイントした箇所はボックス内に

おさめます(‘ω’)

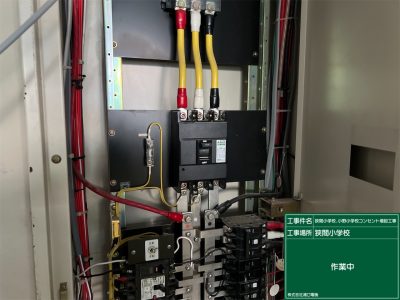

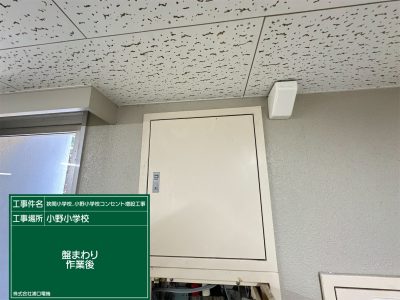

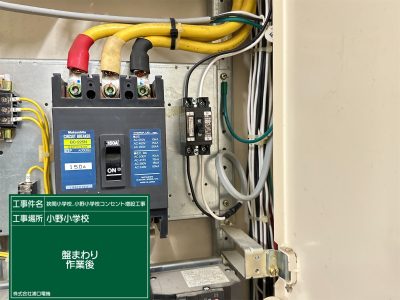

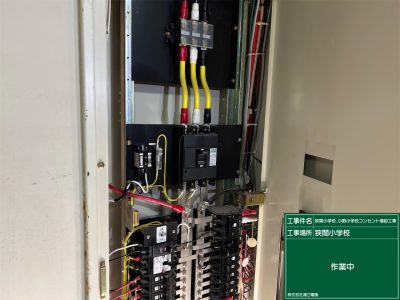

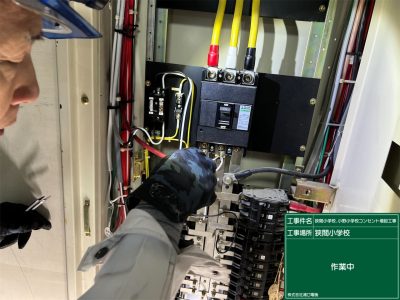

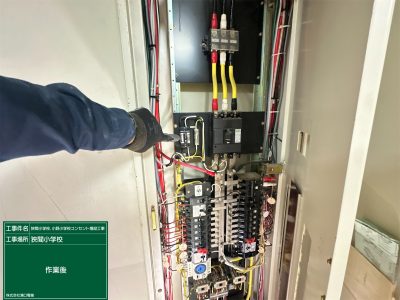

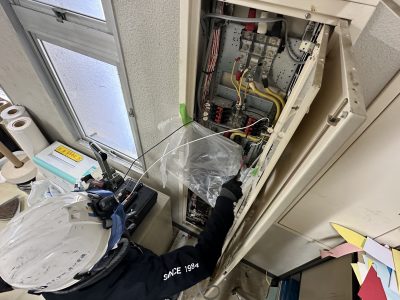

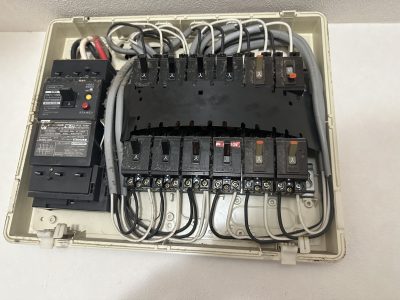

最後は分電盤の仕舞(‘ω’)

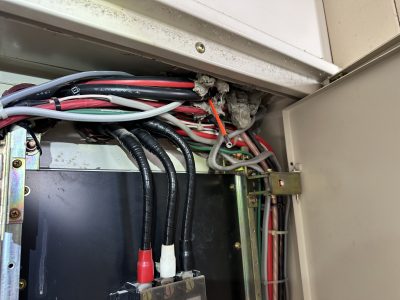

主幹ブレーカー横のスペースに、今回の新たな子ﾌﾞﾚｰｶを

増設します(‘ω’)

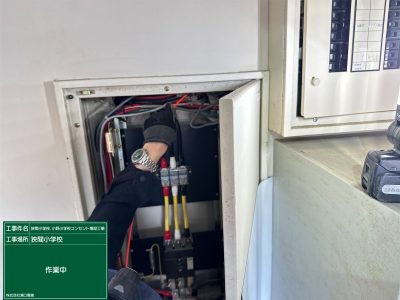

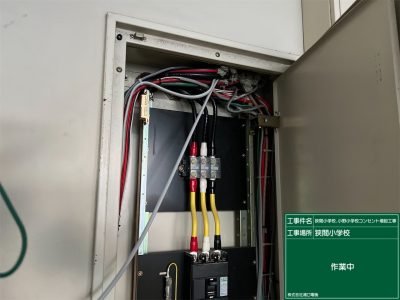

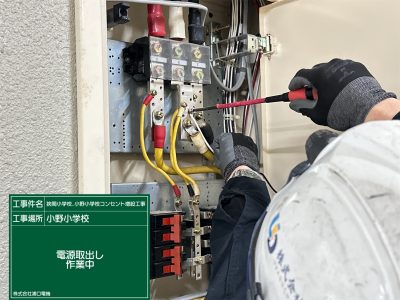

母線バーより一本ずつ電源取出し(‘ω’)

作業完了にて電源を送ります(‘ω’)

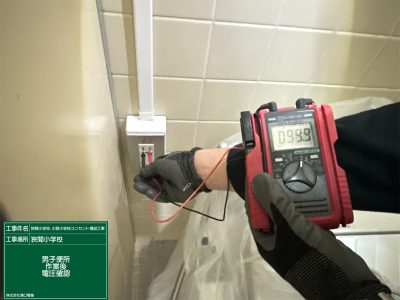

各所、電圧を確認して作業完了です(‘ω’)ノ
