はい、みなさまこんにちは( ﾟДﾟ)！

絶縁改修の続きで、

いろんな要因が重なって、さまざまなシチュエーションで

停電が繰り返されてきたお宅ですが、

絶縁改修、ホーム分電盤取替②！引込開閉器取替！　-兵庫県三木市電気工事-

前回の引込開閉器の不具合のように、

ﾎｰﾑ分電盤の主幹開閉器もまた同様に

不具合で誤作動することもあり、

将来用に回路を増設できるようにという２つの意味合いを

込めて、分電盤の交換です(‘ω’)ノ

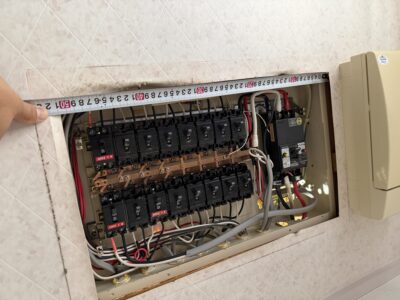

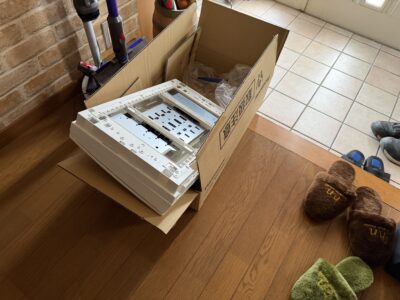

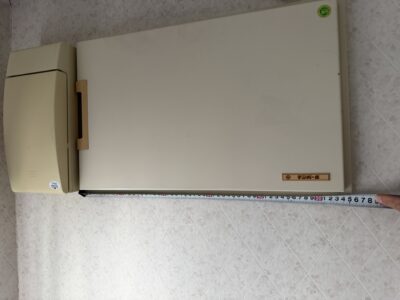

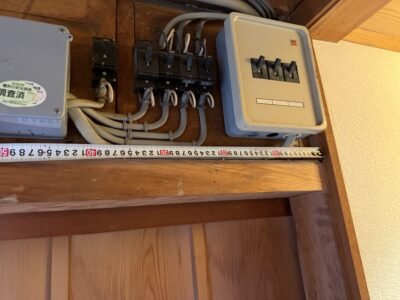

古い分電盤より、新しいｺﾝﾊﾟｸﾄ型の分電盤は絶対寸法が

小さくなってしまいます(; ･`д･´)

そこで、右にフリーススペースのついたタイプなどを選定し

横幅を確保します(; ･`д･´)

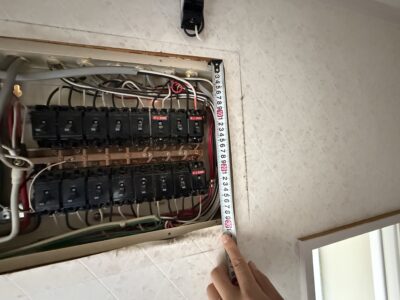

比較してもらうとわかりますが、

前の分電盤より若干大きくしておかないと

壁紙クロスを張替してたりすると、

前の跡が残るわけです(; ･`д･´)

はい、こういうことです(; ･`д･´)

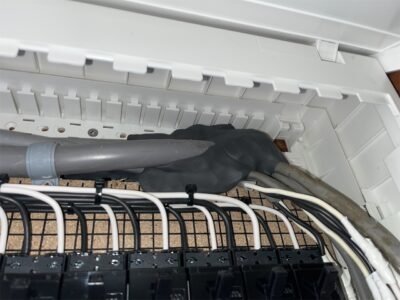

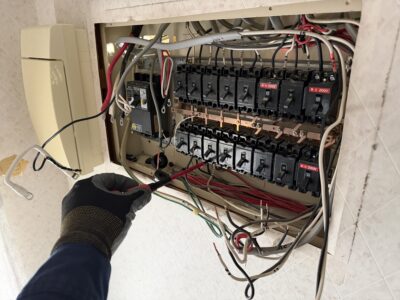

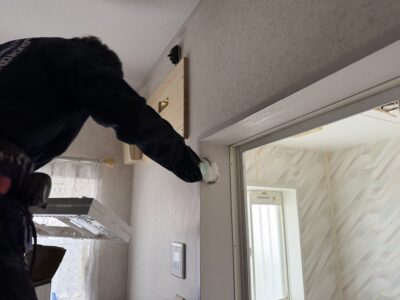

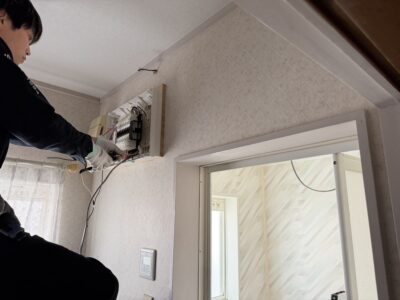

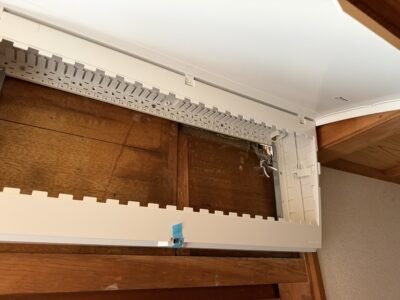

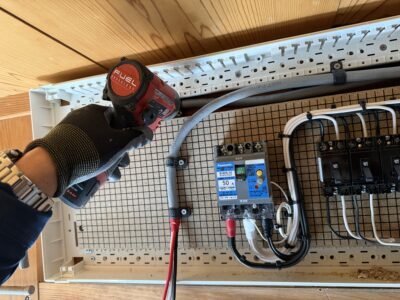

分電盤を一旦外して、分電盤の中まで

新しいクロスが貼られていることは

まずないので、、

新しい分電盤が小さくなると、このクロスが前の部分が

露出してダサイことになってしまいます(; ･`д･´)

分電盤の回路数を増やしたり、ﾌﾘｰｽﾍﾟｰｽ付のモノを

選定するのには、そういった理由があります(‘ω’)ノ

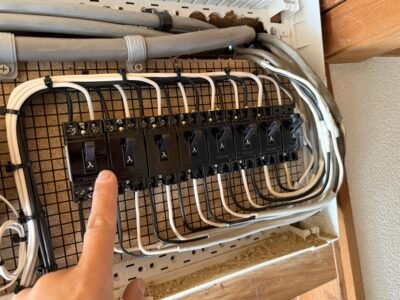

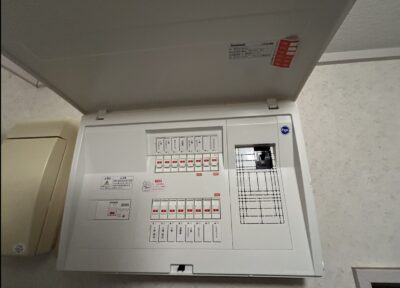

今の回路ﾌﾟﾗｽ２回路増設できる分電盤

もっと増設したい場合は、右のフリースペースに

小型ﾌﾞﾚｰｶｰを４，５個取付もできます(^^)/

今回、いろんな要素の停電に遭われてきたなかで、

【使いすぎ】による停電以外は究明できました(‘ω’)ノ

あとはコンセントの増設をしていただければ、

冬場の使いすぎによる停電も解消されると思います(‘ω’)ノ

↓最初からよみなおす

絶縁改修、ホーム分電盤取替①！　-兵庫県三木市電気工事-

はい、みなさまこんにちは( ﾟДﾟ)！

漏電ブレーカーが落ちて停電する！

という不具合の修繕で、

絶縁改修、ホーム分電盤取替①！　-兵庫県三木市電気工事-

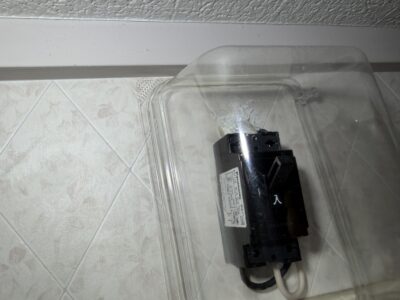

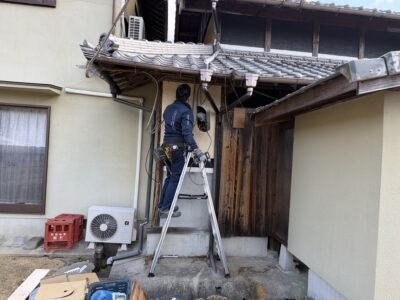

まずは屋外コンセント取替(‘ω’)ノ

予算の都合で、この防水ｺﾝｾﾝﾄを高さをあげて取付して

欲しいとのことでしたが、賃貸物件で、オーナー様からの

許可は下りず、

同じ位置にて交換(‘ω’)ノ

交換後、電圧を確認すると、

なんだか電圧が低すぎる、、、というか電圧がきていない

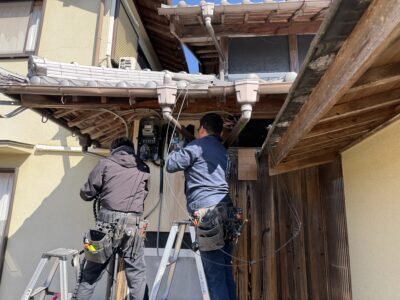

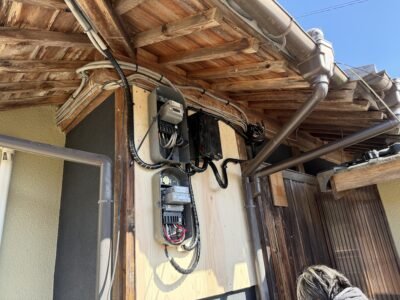

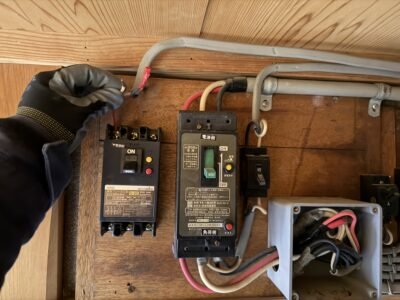

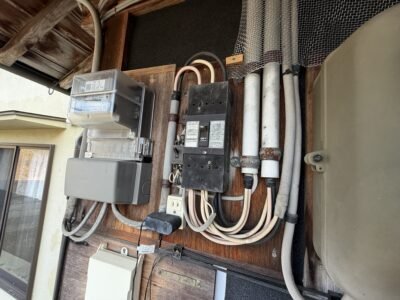

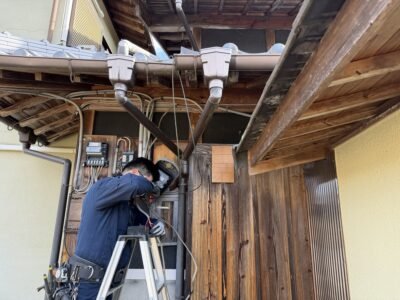

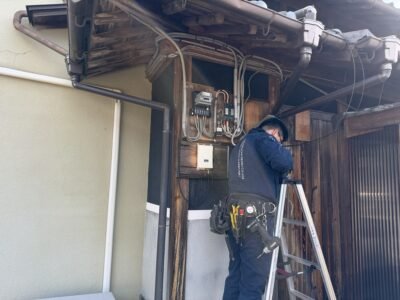

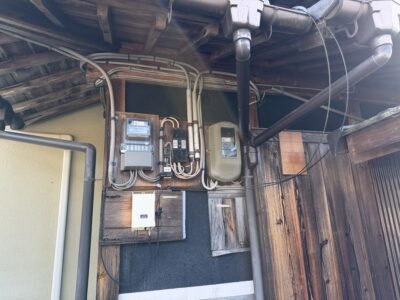

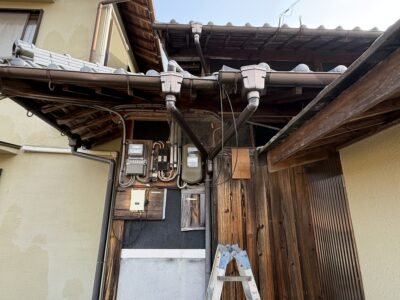

からおかしいと思い、　　引込盤をみてみる(‘ω’)

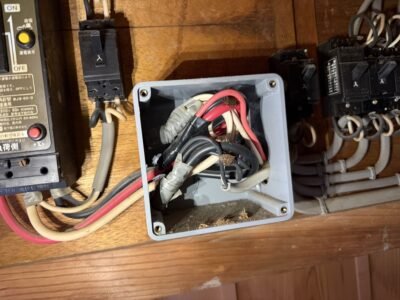

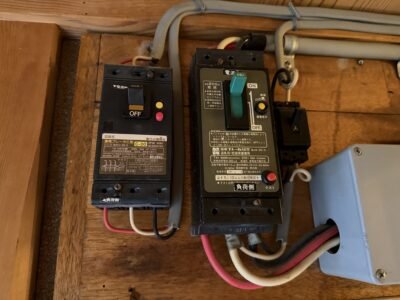

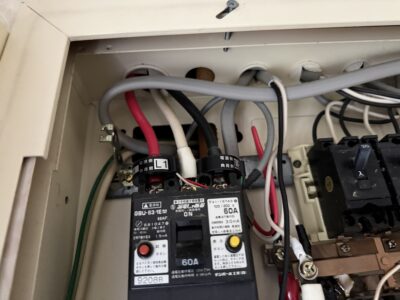

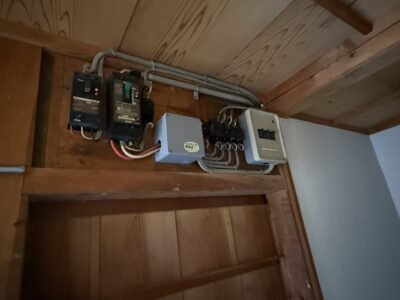

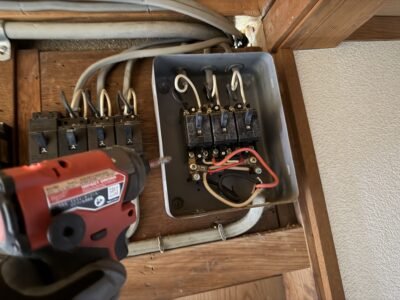

引込開閉器もまた古く、３，４０年経過していますが、

ブレーカー２次側の赤相が、103ボルトになったり

0Vになったり電圧が不安定なことがわかりました(; ･`д･´)

この日はコンセントと分電盤を交換しに来ましたが、

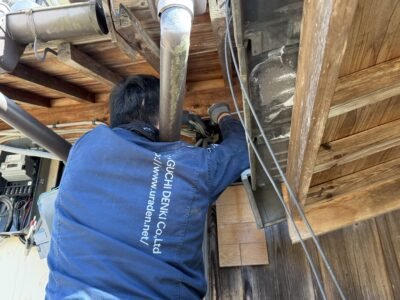

急遽、引込開閉器も交換することに(; ･`д･´)

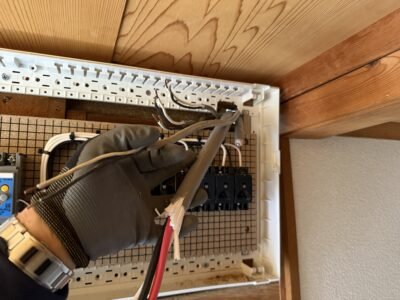

分電盤を交換しようとして、引込開閉器をオフにして、

交換作業を行っており、

分電盤交換後にハンドルを上げてオンにしても

２次側の電圧がでなくなりました(; ･`д･´)

古いブレーカーはこうした停電作業で不具合が出るケースは

少なくありません(; ･`д･´)

つまりしょっちゅう停電を繰り返していて、ハンドルの入り切り

を繰り返していれば、ブレーカーの故障率も上がりますので、

停電しても自分でハンドル上げて、復旧したから

とりあえず様子見よう、、、、

って原因を追究せずに放置されている方は、

ある日今回のような電圧がでなくなったり、

ハンドルがプラプラで操作不能になったりすることも

有りますので注意です(; ･`д･´)

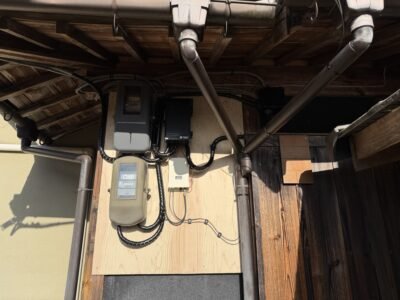

引込開閉器も

絶縁不良の一つの要因で合ったことが、

我々がいる間に

たまたま

不具合が出たことによって解決できました(; ･`д･´)

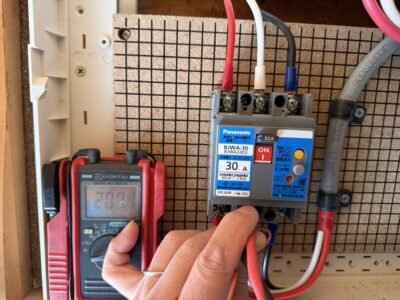

電圧を確認して、

いざコンセントの電圧を調べると、、

ちゃんと　１００V　電圧がでました(*’ω’*)

、、、次回へ続く(; ･`д･´)！

絶縁改修、ホーム分電盤取替③！引込開閉器取替！　-兵庫県三木市電気工事-

はい、みなさまこんにちは( ﾟДﾟ)！

「ブレーカーが落ちることがあるが、原因がわからない」

「主幹ブレーカーが落ちて家中が停電になる」

こういった不具合のお問合せは結構ありまして、

原因はさまざまです(‘ω’)

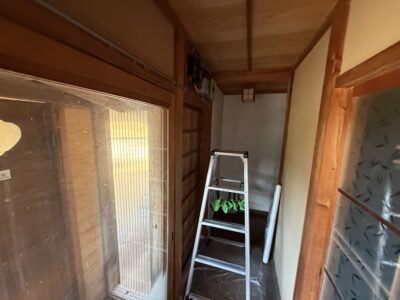

まずは現地調査に伺います(‘ω’)

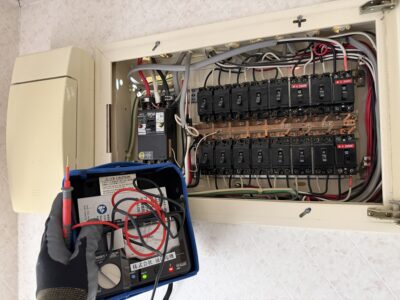

まずまず回路数は一般的より多いほうで、負荷は満遍なく

均衡がとれてそうであるが、

一つのコンセントから延長ケーブルでタコアシ配線で

電源をとっていることが多いので、

冬場などは良く小ブレーカーが落ちるという(; ･`д･´)

カウンターキッチンにあるコーヒーメーカー（約500W）と、

ファンヒーター（約1200W）

これも同じコンセントから一緒に電源をとっているので、

さらに何か一緒に電源を使った場合、遮断器が落ちると

思います(; ･`д･´)

集中して台所廻りで電源をよく使ってらっしゃる傾向に

あるので、

『使いすぎによる停電』　に関しては

専用回路ｺﾝｾﾝﾄ増設を提案(^^)/

一番コストのかからない方法で、プラスチックモールで

露出配線をしていき、カウンター付近にコンセントを

増設する見積りをします(*’ω’*)

外部コンセントを使用して、剪定の電動バリカンを使うと

主幹が落ちて、停電したことが過去に何回かあるとのことで、

こちらも見てみると、、

絶縁はそんなに悪くはないのですが、

取付がぐらぐらで、コンセントの位置も高いほうが

ﾌﾟﾗｸﾞを差しやすいので、新しく交換する際に、

高さを上げてもらえないかということになりました(‘ω’)ノ

『使いすぎによる停電』

に関しては子ﾌﾞﾚｰｶｰがもう増設できないのと、

【経年劣化による主幹ブレーカーの誤作動】

という原因も稀にありますので、

将来的に回路を増設することも想定して

分電盤ごと交換することになりました(‘ω’)ノ

『電気バリカンを使ったときに全停電する』

に関しては、

施主様が昔、電気バリカンのコードを切断してしまい、

ご自分でつないで修理したつなぎ目が悪く、

機器本体がおそらく原因であったと思います(; ･`д･´)

、、、次回へ続く(; ･`д･´)！

絶縁改修、ホーム分電盤取替②！引込開閉器取替！　-兵庫県三木市電気工事-

絶縁改修、ホーム分電盤取替③！引込開閉器取替！　-兵庫県三木市電気工事-

はい、みなさまこんにちは( ﾟДﾟ)！

今回は、施主様支給のエアコン２台の取付(‘ω’)ノ

マンションの２間をこのようにベランダに室外機を

並べて２台更新です(‘ω’)ノ

一台は内装工事をされており、室内機は取り外されて、クロス

を張替て貼りましたので、イメージではここに

設置です(‘ω’)

もう一台はこのエアコンを新しいのに交換(‘ω’)ノ

古い室内機、室外機２組の撤去、処分も

します(*’ω’*)

マンションなので、化粧カバーをせずに躯体に

できるだけ穴をあけないようにするのが一般的(‘ω’)

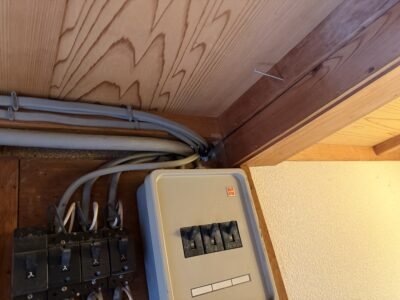

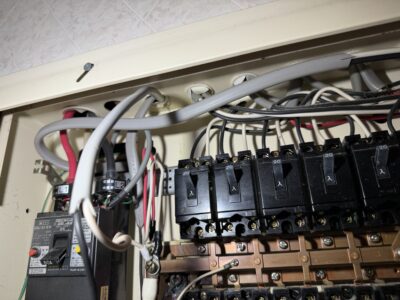

こちら分電盤ですが、

内装工事をされたエアコン専用コンセントを今回新たに配線

して分電盤までもってきていますが、

ﾌﾞﾚｰｶｰが増設できない為、電線がそのままおいてあり、

今回分電盤ごと交換することになりました(‘ω’)

以前はメインブレーカーが無く、エアコン回路だけが

漏電ブレーカーだったので、

やはりメインには漏電遮断器をつけて、全体を保護したい

ので、新しい分電盤取替を提案したところ納得していただけ

ました(‘ω’)

はい、みなさまこんにちは( ﾟДﾟ)！

某施設の事務所付近にて、専用回路でコンセントの差込が

数か所ほしいという依頼でして、

急な依頼ではありますが、予算もないとのことで、

無駄を省いた必要最低限の体裁でいいとのことです(; ･`д･´)

出来るだけ隠ぺいはするものの、

最後はモールなども無くて露出でいいとのこと、、(; ･`д･´)

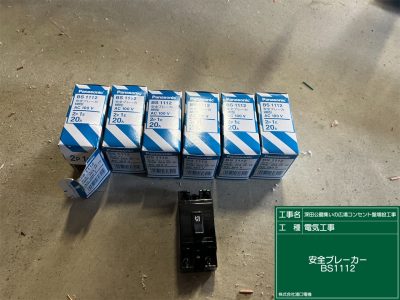

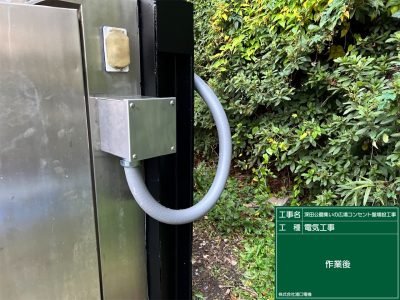

専用ブレーカーをさくっと増設(‘ω’)ノ

さくさくっと配線完了(‘ω’)ノ

要望で、スイッチを入れるとコンセントに１００Vが来るように

節電できるような仕様です(‘ω’)ノ

さすがにモール、、させていただきました(‘ω’)ノ

はい、みなさまこんにちは( ﾟДﾟ)！

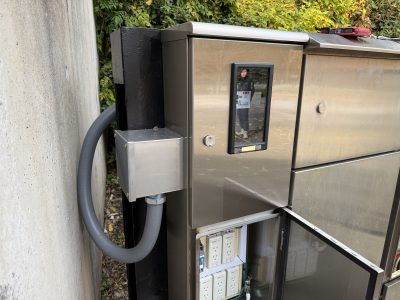

EV用充電ｺﾝｾﾝﾄﾎﾞｯｸｽを作成したので、現場で取付していく(^^)/

EV用充電ｺﾝｾﾝﾄ増設！屋外配管電源工事②！　-三田市電気工事-

前回のパイプフード取付の時と同じタイミングで

配管、配線工事をおこなっております(; ･`д･´)

ユニットバスの天井から分電盤より配線を外にけりだし

ます(‘ω’)ノ

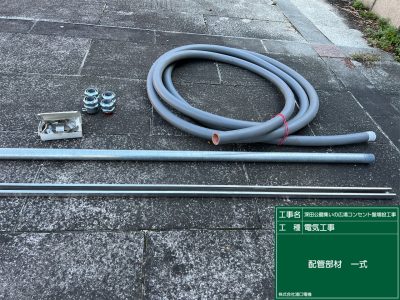

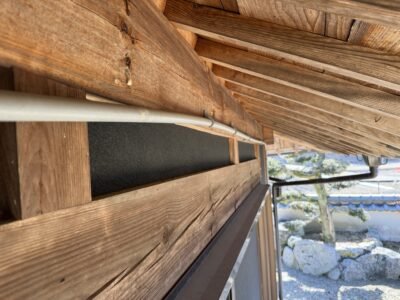

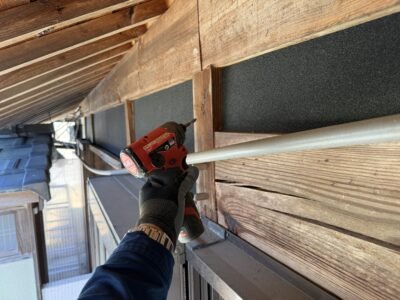

ちょっと高い位置ですが黒いﾊﾟｲﾌﾟで横引き配管(‘ω’)ノ

入線し終わって、家の外周ほぼ４分の３をぐるっと回る、、

中東の戦争の影響か、、ビニルパイプもすぐには入らない

ようになってきており、少しずつ電気屋さんにも

ナフサショックの波がおしよせてくる、、、

最初に製作したのと、左右反対の方が電線の取り回しが

しやすくなったので、変更しておさめます(‘ω’)ノ

ﾊﾟﾅｿﾆｯｸから箱付の充電システムが新しく発売されましたが

結構いい値段するので、

今回のような自作BOXを造るほうがかなりお安くなります(‘ω’)

EVコンを増設しようと思っているかたはまず

ご相談ください(‘ω’)ノ

換気扇の無いトイレにパイプファン設置！　-三田市電気工事-

EV用充電ｺﾝｾﾝﾄ増設！屋外配管電源工事①！　-三田市電気工事-

EV用充電ｺﾝｾﾝﾄ増設！屋外配管電源工事②！　-三田市電気工事-

はい、みなさまこんにちは( ﾟДﾟ)！

EV用コンセント増設で２００Vをひっぱってくるのですが、

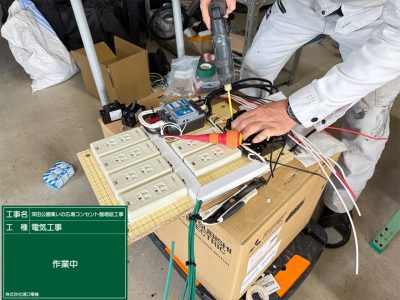

まずEV用充電コンセントのコンセント盤を製作します(‘ω’)

EV用充電ｺﾝｾﾝﾄ増設！屋外配管電源工事①！　-三田市電気工事-

少しでも安くつくようにと、屋内用のコンセント仕様に

してしまった為に、結構パツパツで差込の向きが問題に、、

テスラ用の充電ｹｰﾌﾞﾙにはｱﾀﾞﾌﾟﾀｰがついており、それが

差込のすぐ後ろについていて、取り回しが

非常にしにくい仕様、、(; ･`д･´)さすざ海外製(‘ω’)

分電盤から配線されてくる2.6㎜-3Cを、後で接続できないので

予め露出コンセントにひげを取付しておくことにする(‘ω’)

そしてｳｵﾙﾎﾞｯｸｽの中板の有効スペースでも足りないので、

下地を継ぎ足してコンセントを90度向きを変えて

固定しようということで細工(‘ω’)

こんな感じで、、下地を継足し、、

こういう感じでこうしてああして、、、

そうしてああして、、、

そしてこうなります(‘ω’)！

この向きでコードを差し込まないと納まらないのです(‘ω’)

そしてコードを引掛けるための金具も取付し、、

はい、出来上がりです(; ･`д･´)

、、、次回へ続く(; ･`д･´)！

EV用充電ｺﾝｾﾝﾄ増設！屋外配管電源工事③！　-三田市電気工事-

はい、みなさまこんにちは( ﾟДﾟ)！

前回　トイレにﾊﾟｲﾌﾟﾌｧﾝを増設したお客様ですが、

換気扇の無いトイレにパイプファン設置！　-三田市電気工事-

EV用充電ｺﾝｾﾝﾄで現在100Vで充電が遅いため、200Vで設置

しなおしてほしいとのこと(‘ω’)ノ

現在はこの玄関に100Vの防水ｺﾝｾﾝﾄから電源を取り出して

テスラ社専用の延長ケーブルをトリガーを設置されてます(‘ω’)

電源の差込のすぐ横に、ｱﾀﾞﾌﾟﾀｰのようなものがついて

いるので、現在は雨でぬれないように断熱ビニールで

覆っておられますが、

延長ケーブルを出来るだけ長く有効に使いたいために、

もう少し手前に箱を設置して、

雨と紫外線対策にと、コンセントやケーブルを全部

箱の中にいれたいとのこと(‘ω’)ノ

テスラ社用のEV充電ｹｰﾌﾞﾙには１００Vと２００Vの先っちょが

それぞれ付属でついているので、

その差込からすぐアダプタも箱に納めるように

しなくてはいけません(; ･`д･´)

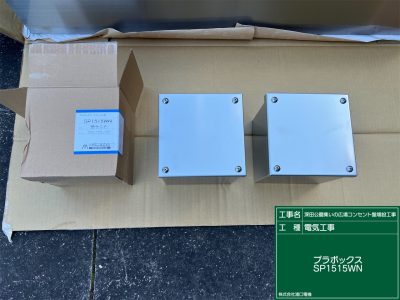

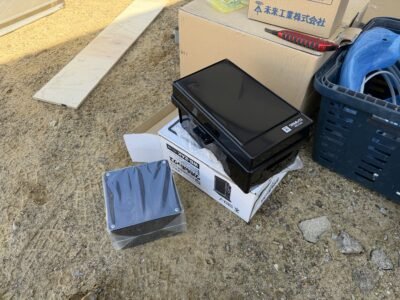

そこで安価で加工のしやすいウオルボックスWB15で

大きめのものを選定(‘ω’)ノ

こんな感じでコードを丸めて収納したときに

ｺﾝｾﾝﾄをどのように設置しないといけないか思案、、(; ･`д･´)

大きいとおもっていたが、結構ぱつぱつ、、

、、、次回へ続く(; ･`д･´)！

EV用充電ｺﾝｾﾝﾄ増設！屋外配管電源工事②！　-三田市電気工事-

EV用充電ｺﾝｾﾝﾄ増設！屋外配管電源工事③！　-三田市電気工事-

はい、みなさまこんにちは( ﾟДﾟ)！

今回は社長が電話の受け答えをして見積した工事のため

私が内容を把握できておりませんが、

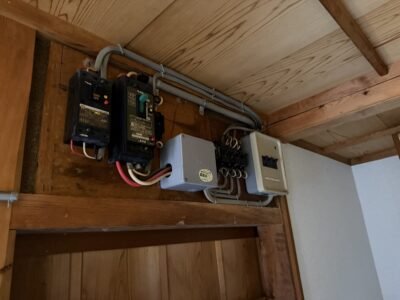

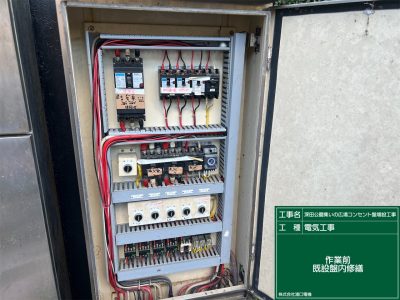

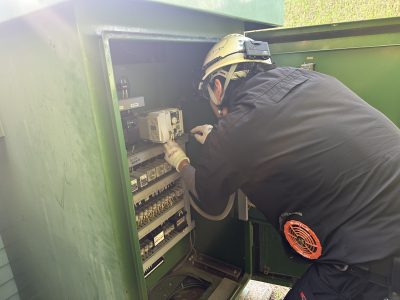

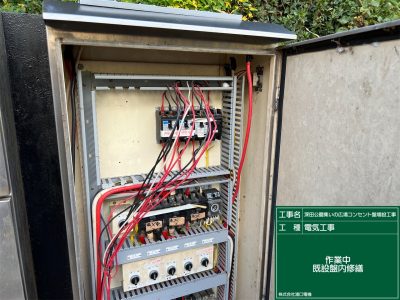

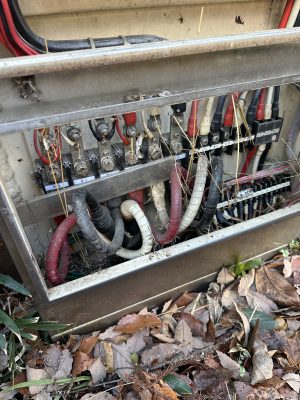

農業倉庫にて動力の盤の改修のようです(*’ω’*)

現場作業の負担を減らすべく、

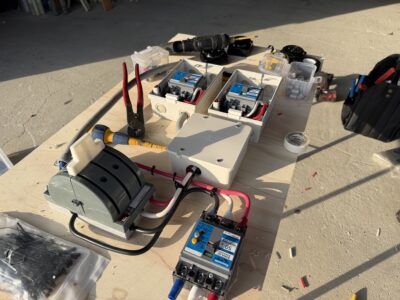

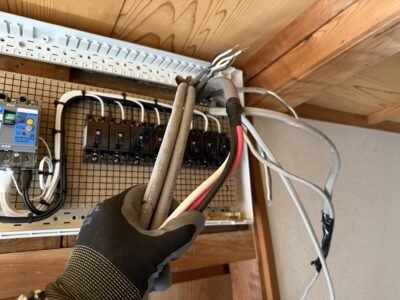

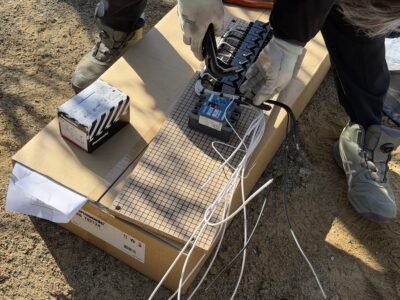

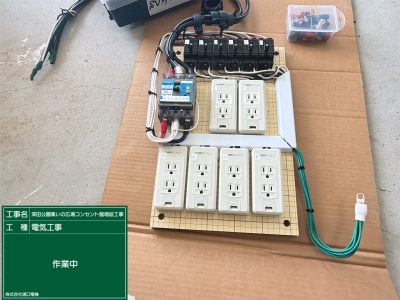

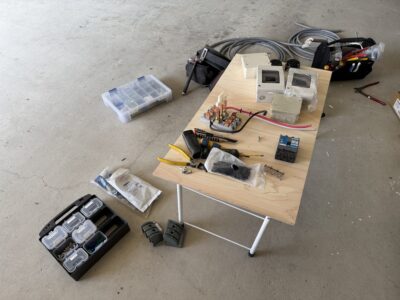

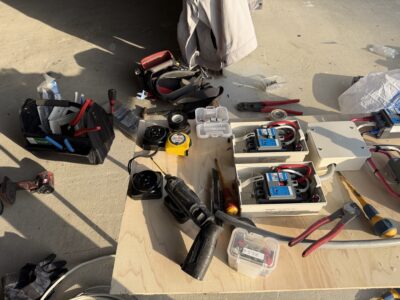

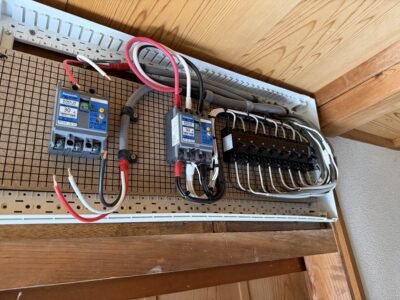

動力盤の中身を事前に　自社倉庫で製作(*’ω’*)

盤を受注して綺麗に造る場合は費用がすごくかかりますが、

色々部品と電線を組み合わせて、任意で自由に

盤をつくる、、

これは電気工事士の得意な作業です(‘ω’)ノ

農家さん達にとっては、費用を抑えて工事をしたいところ、、

こうした製作した盤でリーズナブルな施工ができるのも

弊社の強みです(*’ω’*)

容量計算や設計はもちろんきちんとした上で

見積、施工致します(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

分電盤が一部燃えて、停電中のお宅にお邪魔し、

原因究明したところで、

すぐ対応すべく見積りをすぐする(; ･`д･´)

電源取出し不具合で故障した分電盤取替！①　-兵庫県電気工事-

時間的に、経済的に考えて、

他の現場で使う予定だった分電盤が倉庫にあったので、

そちらがもし使えそうならそれをこの緊急性のある現場で

使おうと提案(; ･`д･´)

昨夜お風呂も入っておられない　つらい夜を過ごした

こちらの施主様に、すぐ直したい私は、

少々寸法が小さい分電盤ではあったが、

壁に化粧板を貼ったうえで、この分電盤を取付すれば

すぐ工事をして停電を復旧できますと提案(; ･`д･´)

見た目はそんなに気にしないので、お願い致しますという

返事をいただき、化粧板を加工品がら

分電盤を取替したいと思います(‘ω’)ノ

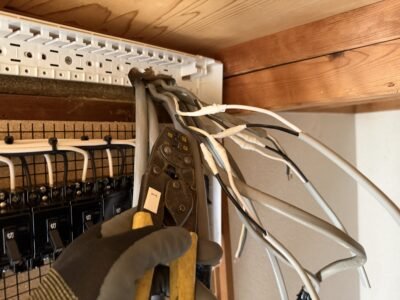

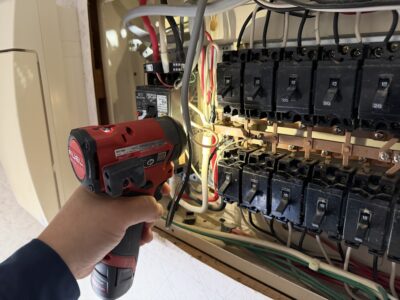

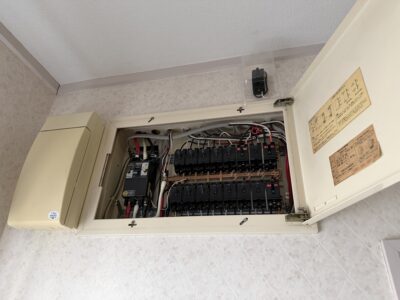

古い分電盤を外していきます(‘ω’)ノ

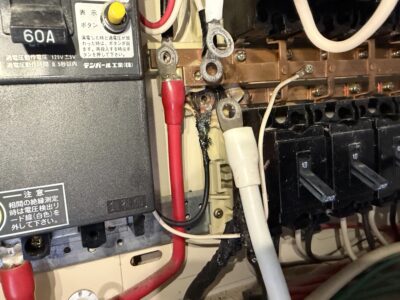

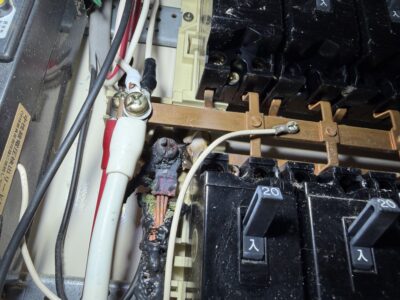

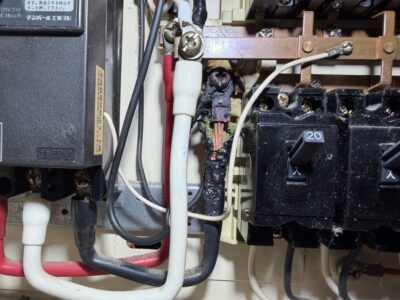

母線バーが溶けている部分があるので、

分電盤丸ごと変えるしか方法はありません(; ･`д･´)

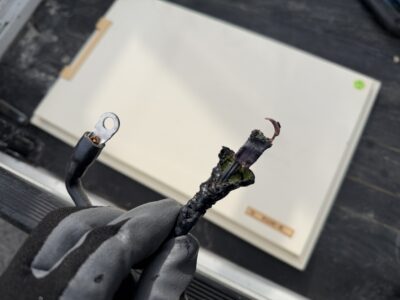

黒の母線を外した下に細い黒線が出てきました、、

これがエアコン増設の接触不良の電線です(; ･`д･´)

こちらはエアコンを取替された量販店が保証で直すという

ことで連絡をとり、

施主様の金銭的不安無で、工事が可能になりました(‘ω’)ノ

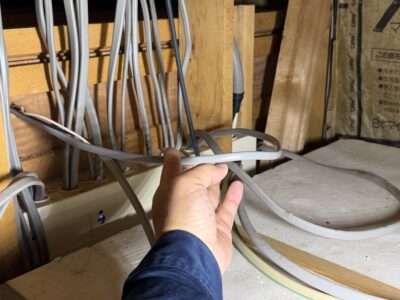

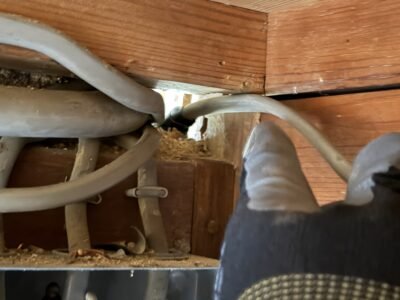

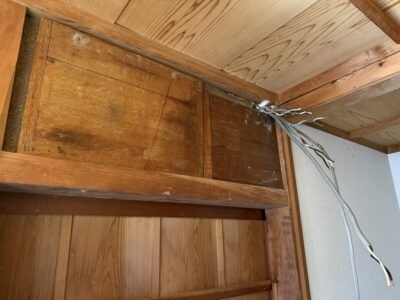

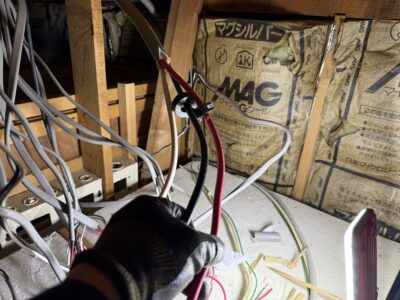

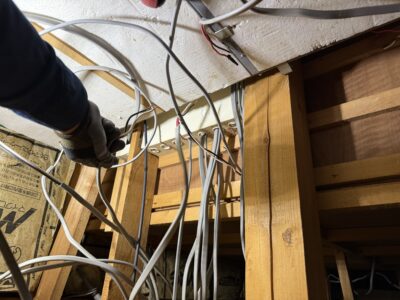

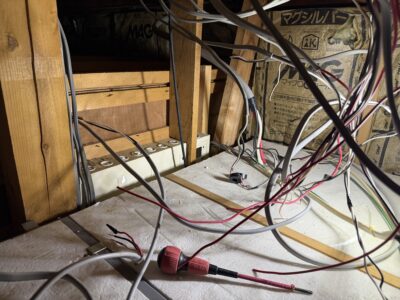

配線を一旦天井裏で抜き取り、

埋込の盤の本体部分は外さずに、再利用し、

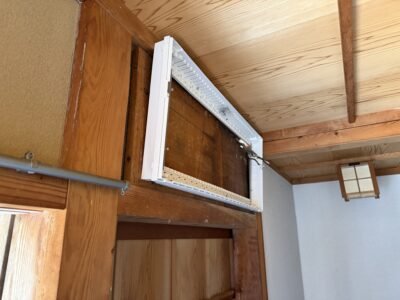

化粧板でまず開口部を閉塞(‘ω’)ノ

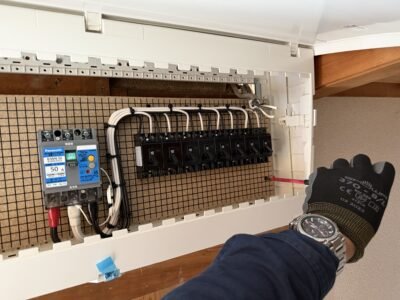

そして新たに分電盤を取付(‘ω’)ノ

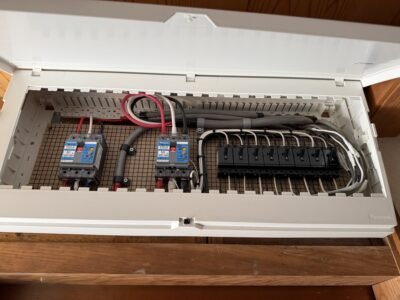

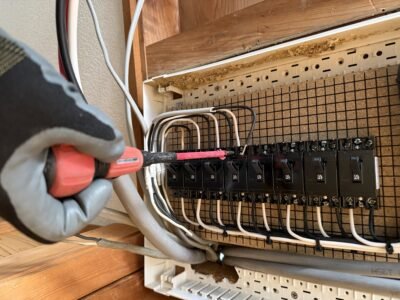

結線完了です(*’ω’*)

分電盤の上にあった増設のエアコン回路のブレーカーも

新しい分電盤の中に組み込んで見た目は綺麗におさまる(‘ω’)

古い子ﾌﾞﾚｰｶｰの電線穴は白いパテ処理で問題ないとの言葉を

いただき、このような仕上がりで納得していただきました(‘ω’)

接触不良、、電気工事士にとって、

施工不良はこうした災害を招く、気を引き締めないと

いけない例のような案件でした(; ･`д･´)
