はい、みなさまこんにちは( ﾟДﾟ)！

先日主幹開閉器を取替した施主様の原因が特定できぬまま

関西電力様から連絡があり、

過電流による引込開閉器のヒューズが切れる！　-兵庫県電気工事-

（（電柱側は問題ない））　とのことです(; ･`д･´)

そんなわけで、

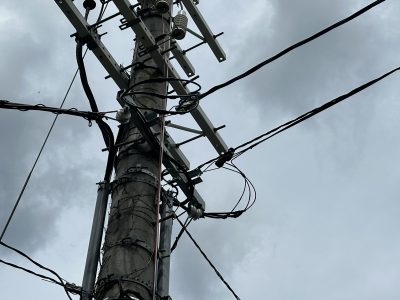

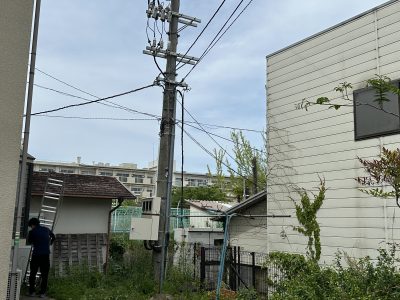

再度、訪問して、引込柱をじっくりみていると、、

引込線と出迎えｹｰﾌﾞﾙの接続部の被覆が紫外線劣化で

剝けているのがわかった(; ･`д･´)

そこで高所作業車を用意して、一次側の電線の取替に

かかる(; ･`д･´)

上空に上がってみてみると、、、劣化が激しいのがわかる、、

外装を剥いて赤、白、黒の３芯の線が、、それぞれひび割れて

被覆がパキパキであるので、

おそらく風で揺れたときに、それぞれが接触してショート状態

になるのであろう(; ･`д･´)

白線はほぼ被覆が無くなっていた、、(; ･`д･´)

そして赤線もずるずるで、

分電盤の赤相回路が決まって、欠相してﾋｭｰｽﾞが溶断していたので

だいたい辻褄があってきたといった感じである(‘ω’)ノ

というわけで、ポール内の電線状態も数十年経過して

経年劣化が否めない為、電線を取替させていただきます(‘ω’)

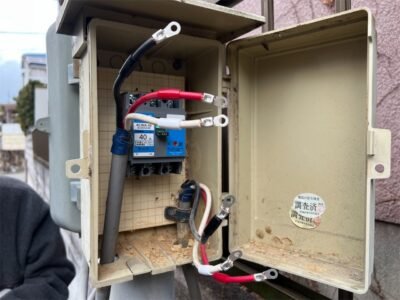

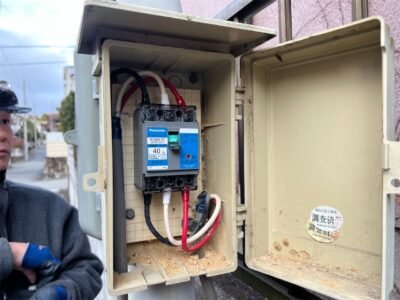

メーターから引込開閉器等もそれぞれ交換します(‘ω’)

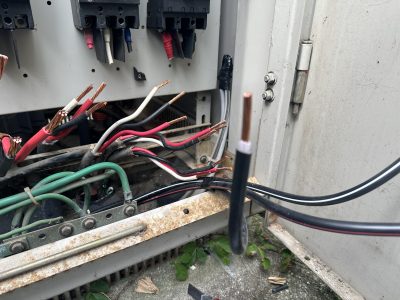

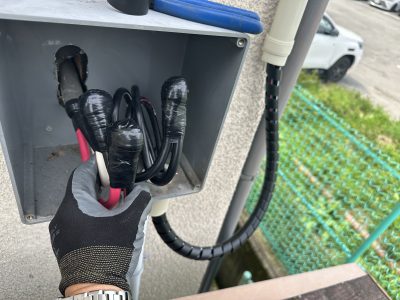

古い電線に新しいCVTをつけて入線(‘ω’)

下の接続はおまかせして、

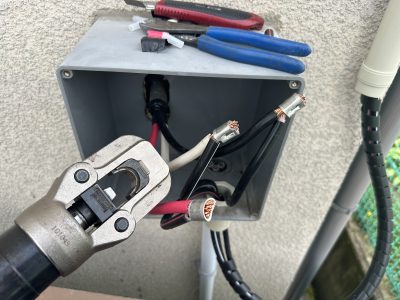

上空の接続をし直す(‘ω’)

引込開閉器から屋内の分電盤へ行く電線は今回交換しません

でしたが、ご心配の方は交換可能です(‘ω’)

今回の事例では引込ポール内の１次側電線は紫外線等の

悪環境に長年さらされているので劣化するということですね(‘ω’)

スッキリｷｬｯﾌﾟから引き留め碍子（がいし）までのの間も

風などでパンパンと鉄部分に当たって気になるので、

スパイラルチューブを巻いて固定、、

電話の引込部分をみると、保安器を固定している木板が

腐ってパキパキだったので、

取外し、再固定して、体裁よく(‘ω’)

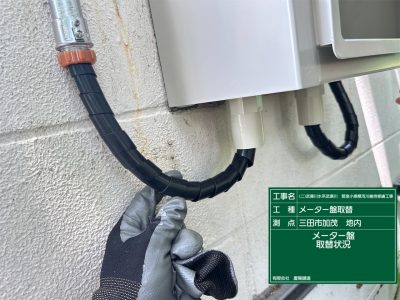

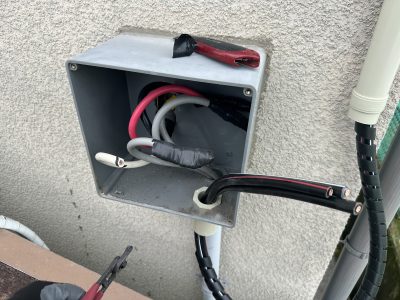

メーターボックスと引込開閉器盤の露出配線部分も

スパイラルを巻いて、せめてもの、、体裁よく(; ･`д･´)

本当はPFD管などに入れて保護したいが、

予算もあることですし、おこがましいことは言えません(; ･`д･´)

この作業をしてから半年が経過していますが、

その後、停電したとの連絡はなくなったので

改善されたかと思います(^^)/

引込柱の根元の腐食を警戒するよう発信しておりますが、

メーター盤まわりの開閉器や電線についても

同じように数十年経過して今回のような不具合の事例が

多々ありますので参考にしていただき、

そして不安な方は調査や見積り依頼をしていただければ

幸いです(‘ω’)ノ

はい、みなさまこんにちは( ﾟДﾟ)！

山奥の休憩所の電力再開に向けての工事の続き(‘ω’)ノ

プレハブ小屋電力復旧工事①！　-三田市電気工事-

クロス屋さんが内装工事に無いっているタイミングで、

われわれも電気工事にうかがいました(‘ω’)ノ

天井も壁も綺麗に貼り替えられています(‘ω’)ノ

ｽｲｯﾁやｺﾝｾﾝﾄは配線器具とﾌﾟﾚｰﾄを新しく交換(‘ω’)ノ

メーターBOXも取替し、引込点までの出迎え配管、

そしてこの位置でボックスを設けて、２次側の

配管を裏側まで露出で配管します(‘ω’)ノ

裏側の玄関付近で、２００Vのコンセントを設置し

溶接機が外でつかいたいようです(^^)/

この高さで２００V用ｺﾝｾﾝﾄを差し込みしたいそうです(‘ω’)ノ

そして、そのコンセントﾎﾞｯｸｽから接地線を真下に降ろして

D種接地をきっちりとります(‘ω’)ノ

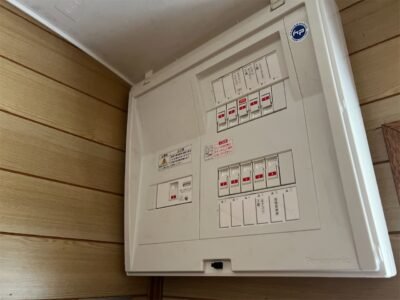

分電盤も少し大きくなって、設置完了(‘ω’)ノ

これで農作業の合間に一息つける空間の出来上がり(‘ω’)ノ

はい、みなさまこんにちは( ﾟДﾟ)！

三田市は山奥、、広大な土地を購入されて、

休憩所としてプレハブ小屋が昔あったのですが、

そちらは現代　電力会社の契約は廃止されていました(‘ω’)ノ

これを再開して電気が使えるようにしたいとのこと(‘ω’)ノ

少し標高の高い山奥で、空気も澄んでいて、

米やお茶を栽培するのに適している地域ですが、

道から奥まったところに

山奥のプレハブ小屋が有りまして、　そこで畑や田んぼ仕事

の途中で休憩できるようにしたいとのことで、

１０坪ほどのこの小屋をリノベして再使用です(‘ω’)ノ

屋外には前の電気のメーターBOXがのこっていて、

単二引込用の小さいメーターが埋込配線でBOXだけが

露出で設置されています(‘ω’)ノ

電柱からの引込架空電線は残っていますが、切断されて

おり、

今回は２００Vも使いたいということで、

単三での引込し直しで申請致します(‘ω’)ノ

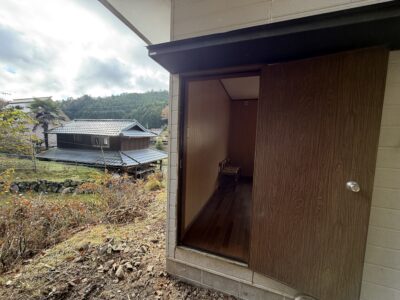

山側に玄関扉が合って、

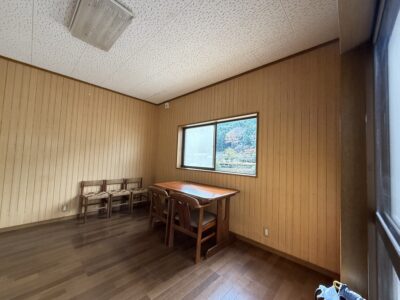

シンプルに部屋は全然傷んで無くて綺麗な状態(‘ω’)ノ

分電盤が中についていて、メインブレーカー無の

２回路なので、

こちらは４０Ａメインありの６回路に交換致します(‘ω’)ノ

単相３線式で引込してもらおうとすると、

２００Vの器具を申請時に伝えておかないといけません(‘ω’)ノ

今回は溶接機で２００Vを使うかもしれないとのことですが、

仮に２００Vのエアコンを使用するという図面を書いて申請を

通しました(‘ω’)ノ

施主様のほうで、部屋の中のクロスだけ貼替するとのことで、

その建築工事に入るときに一緒に分電盤を交換したり

引込工事をすることになりました(‘ω’)ノ

、、、次回へつづく(; ･`д･´)！

プレハブ小屋電力復旧工事②！　-三田市電気工事-

はい、みなさまこんにちは( ﾟДﾟ)！

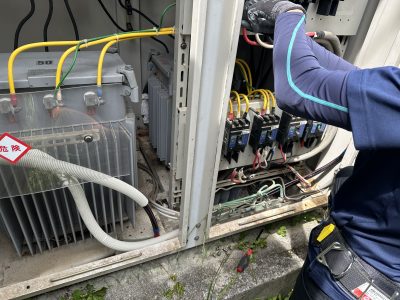

引込柱には主幹として、引込開閉器がついてますが、

このとある配水池にある引込盤に、

自動復帰ﾌﾞﾚｰｶｰというものが設置されています(‘ω’)ノ

落雷などの誘導雷害によって、山際の施設では

しょっちゅう停電になることがあります(‘ω’)ノ

、、しかし配水池など重要な施設で、頻繁に

停電が起こっては困るので、

そういった施設では、漏電ではなくて誘導雷による

停電の場合すぐに自動復帰する機能のついた

ﾌﾞﾚｰｶｰを使います(‘ω’)ノ

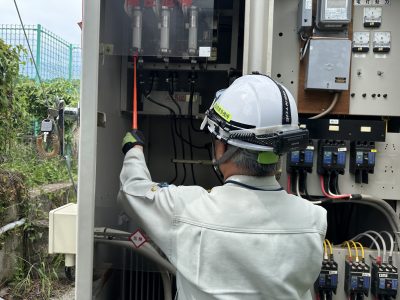

現在普通の漏電ブレーカーしか設置されていない配水池で

自動復帰ﾌﾞﾚｰｶーに交換することになりました(‘ω’)ノ

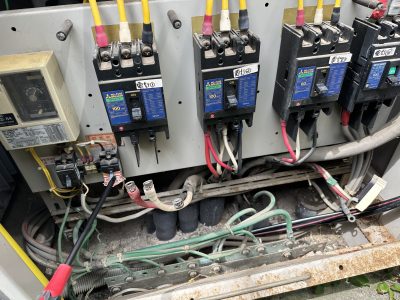

はい、今がこのふつうの３０Aブレーカーです(‘ω’)ノ

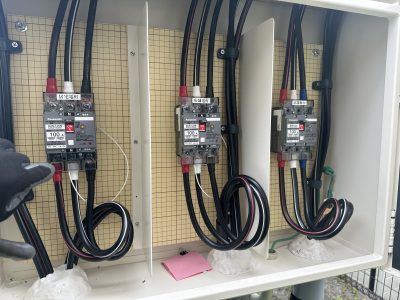

はい、このような自動復帰ﾌﾞﾚｰｶｰに交換(‘ω’)ノ

作業完了です(*’ω’*)

数回連続して停電が起こり、本当の漏電によるものでしたら

永久遮断してくれます(‘ω’)ノ

復帰してまた再使用できます(‘ω’)ノ

そんな便利なﾌﾞﾚｰｶーもあるんですね(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

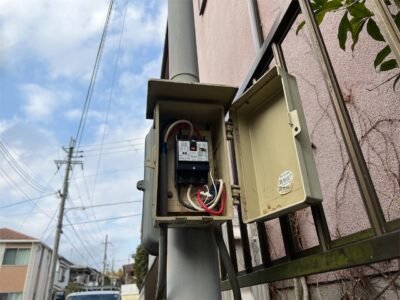

今回は、引込盤の開閉器不良です(‘ω’)

漏電しているわけでもなく、数回停電が起き、

施主様は電力会社に連絡をしたそうです(‘ω’)

夜中に停電し、、

そして翌日の日中にも停電が起き、、

気持ち悪くなって電力会社に見に来てもらったそうで、

原因が特定できなかった(; ･`д･´)

分電盤の主幹が落ちるわけでもなく、、

たくさん電気を使っていたわけでもないので、

消去法でいくと、【ブレーカー】の不具合かなと(; ･`д･´)

主幹のELBはかなり古く、

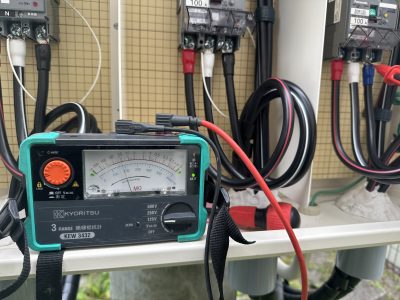

絶縁測定をしても問題の無い値ですし、、

ブレーカーの老朽化により誤作動しているとしか考えられず、

ブレーカ交換することに(; ･`д･´)

在庫でいくつかはﾌﾞﾚｰｶｰも各種揃えているので、

こんな緊急な案件でも対応します(‘ω’)ノ

一応ブレーカを変えてからは何も連絡がないので

不具合は止まったといえる(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

引込廻りの改修工事も大詰めです(; ･`д･´)

引込ﾒｰﾀｰ廻り改修！古いﾌﾞﾚｰｶｰ等交換③！　-兵庫県電気工事-

光回線でテレビをみているので、その装置へ

電源を送ったり、そのあたりの取り回しもかえたり、、、

こんな感じで、スッキリまとまりました(; ･`д･´)

もとあった、100Aの露出した主幹ブレーカーもｳｵﾙﾎﾞｯｸｽ

の中にいれてスッキリ(‘ω’)ノ

復電していきます(‘ω’)ノ

それぞれに送電していき復旧(‘ω’)ノ

もうこれでネズミも貫通穴から逃げれないように

パテもぎっしり詰め込み、

フリーボックスと外はﾌﾟﾙﾎﾞｯｸｽで囲っております(‘ω’)ノ

↑ビフォー

↑アフター

↑ビフォー

↑アフター

はい、みなさまこんにちは( ﾟДﾟ)！

メーター盤廻りの改修工事がつづいております(‘Д’)

引込ﾒｰﾀｰ廻り改修！古いﾌﾞﾚｰｶｰ等交換②！　-兵庫県電気工事-

屋内のフリーボックスの中身をつけます(‘ω’)ノ

貫通穴を拡げて、メーター側から新たに電線類を

通していきます(‘ω’)ノ

幹線も電灯、動力ともに電線は取替(‘ω’)ノ

フリーボックスの子ﾌﾞﾚｰｶｰを介して、また屋外へ

２次側の配線が出ていくのですが、

それらは既設の配線をボックス内で継ぎ足します(‘ω’)ノ

そのあいだに、屋外のメーター廻りは

若い衆におまかせして、やり替えしてもらいます(‘ω’)ノ

メーターの１次側電線は既設のものを使うため、

メーターボックスを上のほうに取付して

足りるようにします(; ･`д･´)

屋内の電灯回路は接続できたので、

次に動力回路です(‘ω’)ノ

ブレーカーも古くなると、ハンドルが効かなくなったり、

漏電のボタンもおかしくなることがあります(; ･`д･´)

それはいきなり訪れるため、そうなる前に予防で交換して

おくことをお勧めします(; ･`д･´)

、、、次回へ続く(; ･`д･´)！

引込ﾒｰﾀｰ廻り改修！古いﾌﾞﾚｰｶｰ等交換④！　-兵庫県電気工事-

はい、みなさまこんにちは( ﾟДﾟ)！

引込廻りの改修工事がはじまりました(‘ω’)ノ

引込ﾒｰﾀｰ廻り改修！古いﾌﾞﾚｰｶｰ等交換①！　-兵庫県電気工事-

電灯の電力量メーターはﾎﾞｯｸｽに入っていないので、

今回メーターボックスに入れようと思います(‘ω’)ノ

独りは、盤内のブレーカたちを組んでいきます(‘ω’)ノ

はい、中はとりあえず綺麗に取り外せました(‘ω’)ノ

末端のコンセントなどついていない不要な回路は

この機会にややこしいので外して整理します(‘ω’)ノ

フリーボックスの外カバーを取付(‘ω’)ノ

これで、蓋を締めれば、

こんな感じで、普段はﾌﾞﾚｰｶｰ達を隠してあげれて

スッキリしますね(^^)/

外回りはこんな感じで、どんどん撤去されていって、、

新しいパネコートをカットして全面貼替(‘ω’)ノ

これできれいにメーターなど配置していきます(‘ω’)ノ

、、、次回へ続く(; ･`д･´)！

引込ﾒｰﾀｰ廻り改修！古いﾌﾞﾚｰｶｰ等交換③！　-兵庫県電気工事-

引込ﾒｰﾀｰ廻り改修！古いﾌﾞﾚｰｶｰ等交換④！　-兵庫県電気工事-

はい、みなさまこんにちは( ﾟДﾟ)！

今回の最初のご依頼としましては、

屋内から分電盤の電線が屋外に貫通している箇所から

ネズミが電線をかじって逃げたとのことで、

その貫通部を見て欲しいとのことでした(; ･`д･´)

ネズミがかじった電線は御主人様がテープを巻いて

しのいでいたようですが、不安になり、

電線の取替などﾌﾞﾚｰｶｰなども古いのは交換したいとの

ことでした(‘ω’)ノ

縁側の奥にﾌﾞﾚｰｶｰが集まっている箇所があり、、

この電線達が外に貫通している部分をネズミがかじって

逃げようとしたんですね(; ･`д･´)

分岐に分岐、、これらを一つの箱に入れて、

綺麗に納めたいと思います(‘ω’)ノ

そして、そのすぐ裏側の屋外は電灯、動力のメーターが

あって、

電灯の主幹がまたあります、、(; ･`д･´)

分岐しすぎ、、

これらも箱にいれるなど、見た目もうすこし

綺麗にしたいと思います(‘ω’)ノ

はい、材料がそろったので、電灯、動力を停電させて

メーターまわりから綺麗にやり直していきます(‘ω’)ノ

屋内の盤廻り、、解体していきます(‘ω’)ノ

、、ボックスの中はカメムシだらけです(; ･`д･´)

こちら動力の１次側電線、２次側の電線が2.0㎜-3Cと

細いのですが、

今回は、屋外のﾌﾟﾙﾎﾞｯｸｽまでは5.5sqに交換しておき、

また別の機会で残りの１００ｍ程のハウスまでの距離を

電線取替できたらいいなと思います(; ･`д･´)

屋外との貫通穴から古い電線を撤去していきます(; ･`д･´)

一方、屋外では貫通穴より手前で、メーター等改修(‘ω’)ノ

こちら側も、一旦全部取り外して、ﾚｲｱｳﾄも多少かえる

つもりで木板を貼り替えようと思います(‘ω’)ノ

、、、次回へ続く(; ･`д･´)！

引込ﾒｰﾀｰ廻り改修！古いﾌﾞﾚｰｶｰ等交換②！　-兵庫県電気工事-

引込ﾒｰﾀｰ廻り改修！古いﾌﾞﾚｰｶｰ等交換③！　-兵庫県電気工事-

引込ﾒｰﾀｰ廻り改修！古いﾌﾞﾚｰｶｰ等交換④！　-兵庫県電気工事-

はい、みなさまこんにちは( ﾟДﾟ)！

今回のご依頼は、メーターBOXの取替です(‘ω’)ノ

現在樹脂製のBOXで、取付板が腐ってずりおちていて、

新しく更新するものは鉄製でしっかりと壁面に固定して

欲しいということです(; ･`д･´)

というわけで、公共の工事なので、

ちょっといい仕様の箱をつけます(‘ω’)ノ

はい、こんな感じで

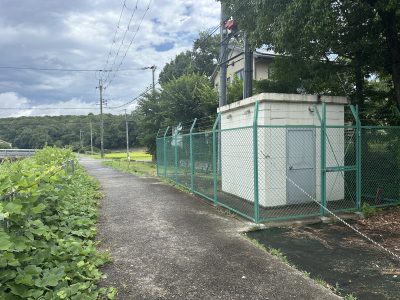

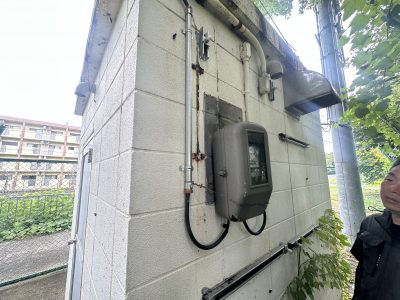

ポンプ室の電灯メーターですが、

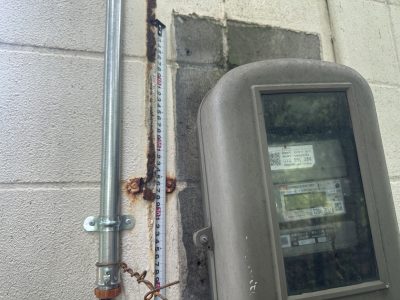

木板が後ろについていたのですが、腐って落ちて

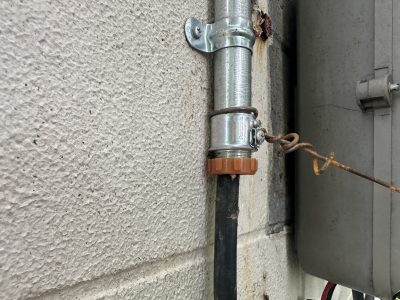

締まっているため、バンセンで縛り付けて固定していた

ようです(; ･`д･´)

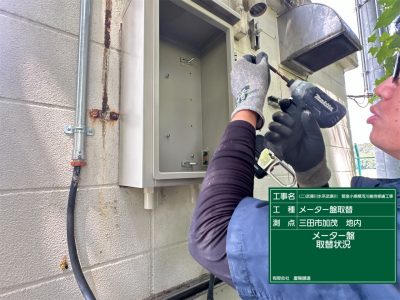

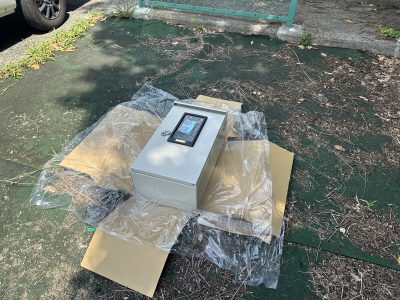

今回は鉄製の窓付きキャビネットに交換(‘ω’)

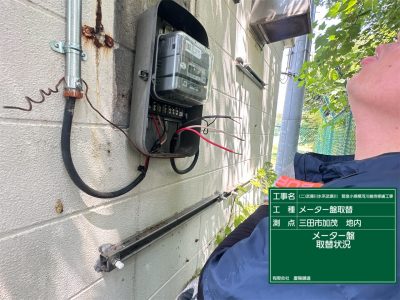

古いﾎﾞｯｸｽを外します(‘ω’)

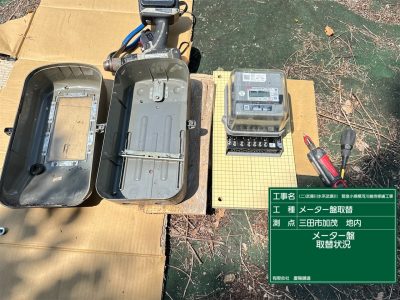

関電のメーターは再利用するので分解します(‘ω’)

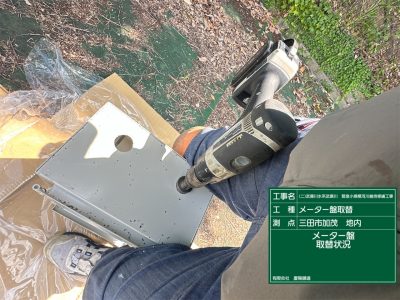

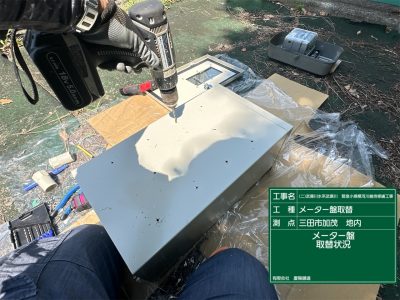

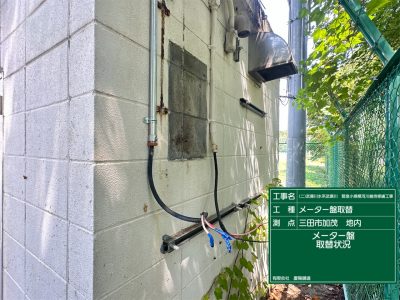

その間に穴あけ加工(‘ω’)

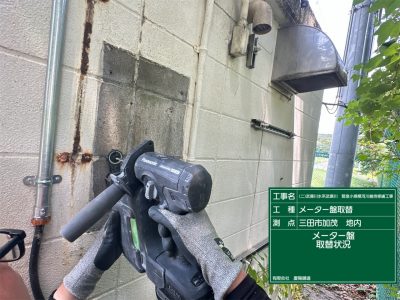

そしてハンマードリルでアンカーを打設(‘ω’)

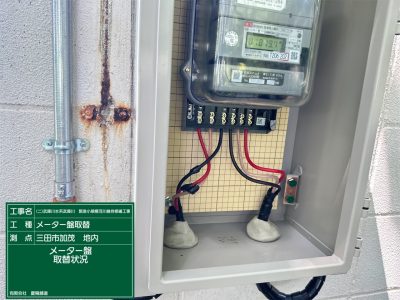

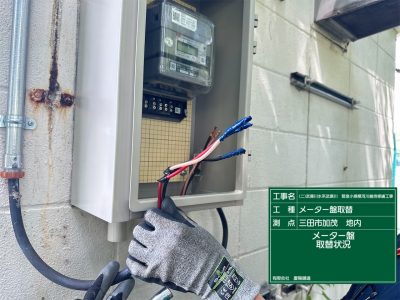

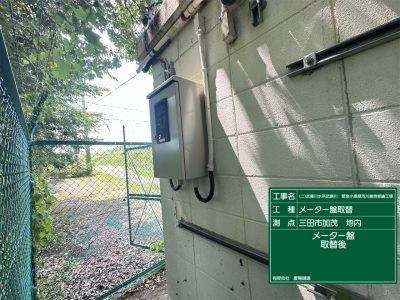

新しい盤を取付(‘ω’)

作業完了です(*’ω’*)

前の塗装のﾒｸﾚなどを隠す大きさにて選定しているので、

きれいな仕上がりになりました(*’ω’*)
