カテゴリー別アーカイブ: 高圧改修工事

はい、みなさまこんにちは( ﾟДﾟ)！

高圧工事がつづいております(‘ω’)ノ

高圧ｹｰﾌﾞﾙ、PAS,SOG取替②！　-兵庫県高圧工事-

高圧ｹｰﾌﾞﾙを配線し終わったら、

ひとりの作業員は、先ず一番時間のかかる、端末処理という工程に

とりかかる( ﾟДﾟ)

端末処理を終えて、高圧引下げｹｰﾌﾞﾙ、PDCを取付、

耐圧試験を終えた跡、電力会社側がVCTと接続する(‘ω’)ノ

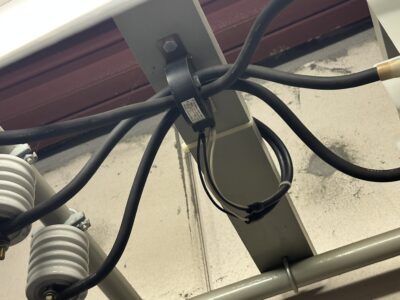

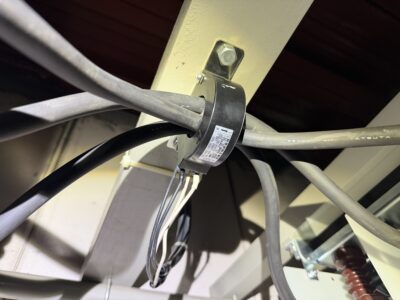

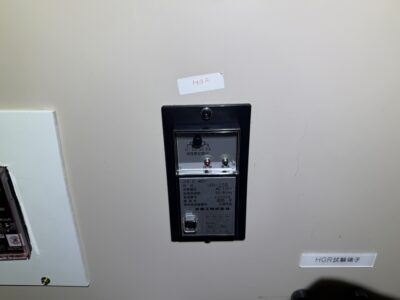

さて、横にあるSOG制御装置というものも

更新します(‘ω’)ノ

最近のは小さくなってしまって大変(; ･`д･´)

古い機器を取外し、

新しい装置は四角の埋込、、、、

既設は丸い埋込、、、、

加工します(; ･`д･´)

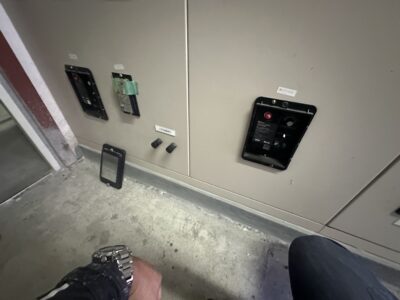

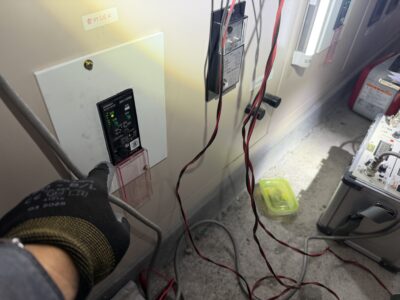

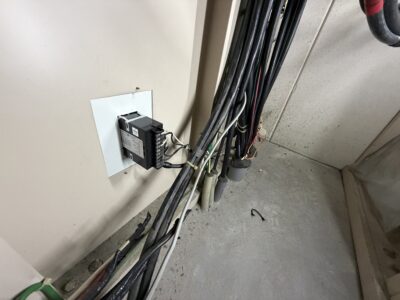

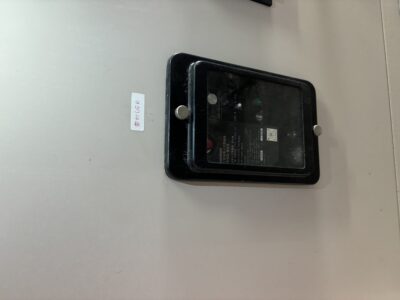

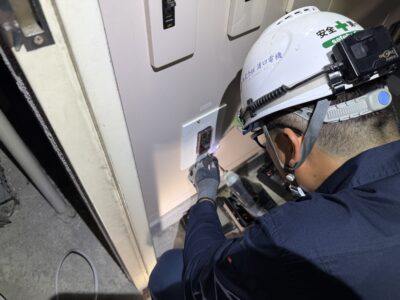

SOG制御装置取付完了です(‘◇’)ゞ

、、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

高圧ｹｰﾌﾞﾙ、PAS取替工事がはじまりました(‘ω’)ノ

高圧ｹｰﾌﾞﾙ、PAS,SOG取替①！　-兵庫県高圧工事-

古い高圧ケーブルを抜き取ったその配管を利用して、

まずは第１柱からハンドホールでｹｰﾌﾞﾙを入線(‘ω’)ノ

端末処理を事前にしておいたので、

入線しきったら、このように先っちょを電柱のアームに

仮ぐくりして、あとはきちんと接続するだけ(‘ω’)ノ

ハンドホールから電気室までも入線します(‘ω’)ノ

電気室のピットからとりあえずフロア、廊下へ

線を引っ張り取り込む(; ･`д･´)

ハンドホール内は仕舞して、完了(‘ω’)ノ

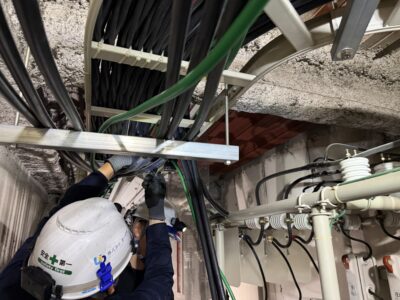

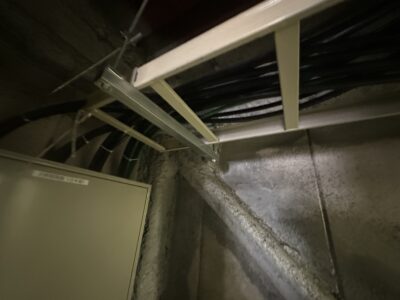

電気室のピット内から、

フロアのVCTまでの入線をしてしまいます(‘ω’)ノ

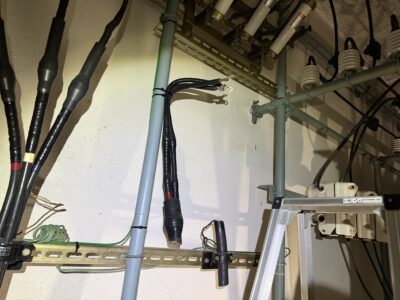

はい、これで、屋内用の端末処理の準備ができました(‘ω’)ノ

古い端末部分を相の確認を十分してから取外します(‘ω’)ノ

電気室のピットの中も整線して作業を順番に終わらせて

いきます(‘ω’)ノ

、、、次回へ続く(; ･`д･´)！

高圧ｹｰﾌﾞﾙ、PAS,SOG取替③！　-兵庫県高圧工事-

はい、みなさまこんにちは( ﾟДﾟ)！

前日より事前準備をすすめていた高圧改修工事のはじまりです(*’ω’*)

高圧ケーブル取替、事前準備②！　-兵庫県高圧工事-

まずは、きんでん様にAS開放してもらい

主任技術者様により停電操作を

行います(*’ω’*)

停電工事がはじまりです(*’ω’*)

今回はGAS開閉器をやめて気中開閉器に交換(*’ω’*)

そして柱上のPAS～電気室のVCTまでの

高圧ｹｰﾌﾞﾙを交換します(*’ω’*)

電気室の端末処理をして変換している接続点で

高圧ｹｰﾌﾞﾙをぶちきります(*’ω’*)

まずは古い高圧ケーブルを抜いていきます(*’ω’*)

構内第１柱からハンドホール間も撤去(*’ω’*)

とりあえず電気室までの古い高圧ケーブルが抜けて

安心です(*’ω’*)

、、これが抜けなかったら終わりなのです(; ･`д･´)

、、、、次回へ続く(; ･`д･´)！

高圧ｹｰﾌﾞﾙ、PAS,SOG取替②！　-兵庫県高圧工事-

高圧ｹｰﾌﾞﾙ、PAS,SOG取替③！　-兵庫県高圧工事-

はい、みなさまこんにちは( ﾟДﾟ)！

高圧工事の準備工の続きです(‘ω’)ノ

高圧ケーブル取替、事前準備①！　-兵庫県高圧工事-

ピットの水をぬかないと停電工事当日は

高圧ケーブルを抜き替えるのに困難が予想されるので

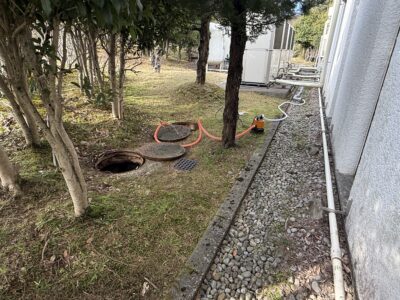

事前に水をぬいておきます(‘ω’)ノ

養生を施しておいて、

水中ポンプで水を抜きます(‘ω’)ノ

３０分ほどすると、、、

ピットの中に入れるくらい水が減りました(‘ω’)ノ

なるほどピットの中にﾌﾟﾙﾎﾞｯｸｽが設置されてますが、、

水に浸かっているので、ほぼ意味がありませんΣ( ﾟДﾟ)

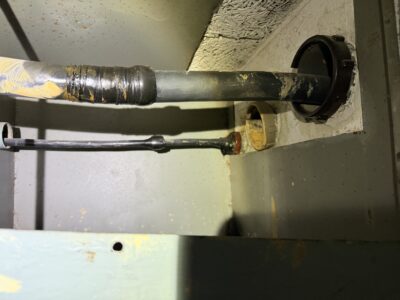

高圧ケーブル、これですね(; ･`д･´)

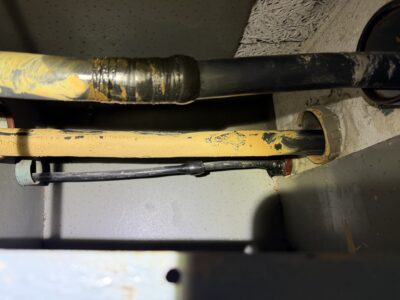

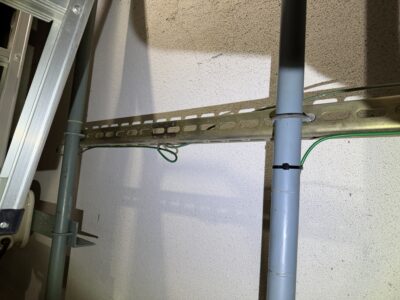

壁面が、第１柱の下にあるハンドホールから来た配管です、、

予備配管が無いので、

古いケーブルを撤去しないことには前に進まない、

一番プレッシャーのかかるパターンです(; ･`д･´)

手間取れば復電時間がどんどん遅くなるので、

できる準備はこれでもかというくらいに進めておきます(‘ω’)ノ

、、、次回は停電工事開始です(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

高圧ケーブル入替とPAS取替、セットでの工事が

始まります(*’ω’*)

高圧ケーブル、端末処理！　-兵庫県高圧工事-

高圧ケーブル抜き替えでは古いｹｰﾌﾞﾙの撤去も

結構、人力では抜けなくて往生するケースがあるので

弊社では近い現場ならﾊﾞｯｸﾎｳを使って引抜ます(*’ω’*)

ハンドホールから高圧ケーブルを撤去する際、

口元で泥が詰まって固まっていたり、鉄管の埋設管の

場合サビが癒着してガチガチになっている場合があり、

人力ではウントモスントモ言わないときがあります(; ･`д･´)

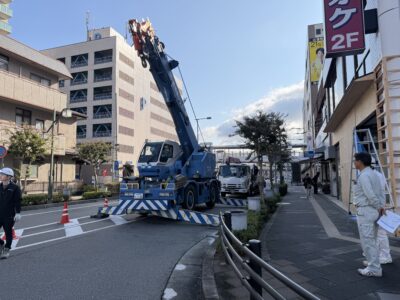

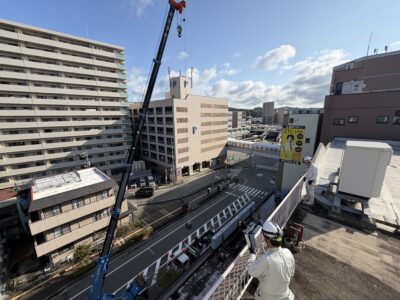

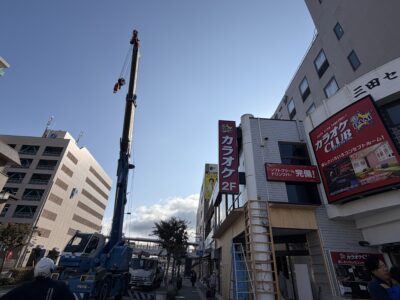

移動式クレーンを用いて、ウインチで真上に電線を引き抜く

方法を用いる場合もあります(; ･`д･´)

この場合、引き抜いて、そしてそのまま重たい電線を

ﾕﾆｯｸの荷台やダンプの荷台に

こうして積込して資材搬出するので

便利です(; ･`д･´)

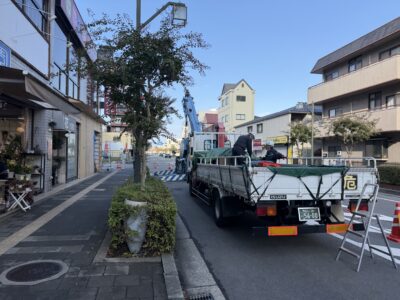

さて、工事の準備にとダンプにｹｰﾌﾞﾙや道具を積込、

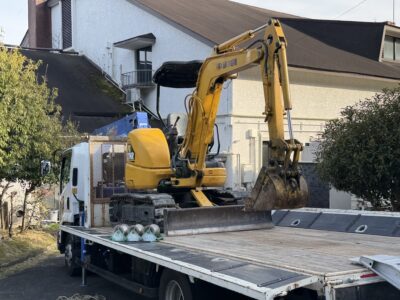

バックホウも停電工事前に現場に回送しておきます(‘ω’)ノ

比較的近い現場だったので、往復して道具など

を現地で置いておくようにします(*’ω’*)

高圧ガス開閉器、避雷器、

今回はこの機器も更新になります(*’ω’*)

SOG制御装置の　中間接続箇所(*’ω’*)

ここで再接続します(*’ω’*)

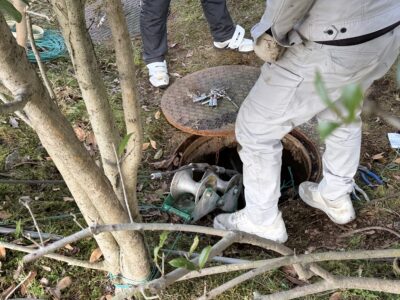

第１柱のすぐ下にハンドホールがあり、

中はこんな感じ(; ･`д･´)

個々から、建物の中まで埋設配管、

それも図面上は鉄管で５０ｍ程の予定(; ･`д･´)

５０m程先に、電気室がありまして、

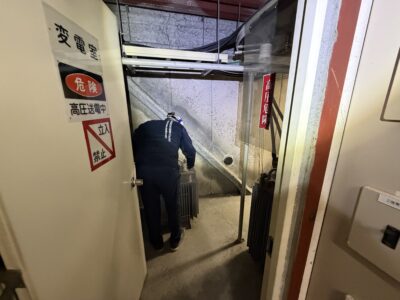

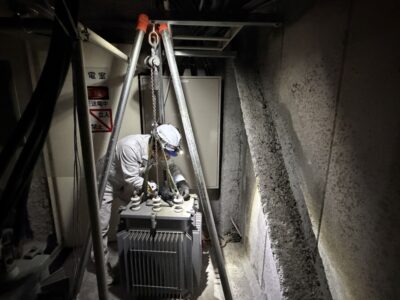

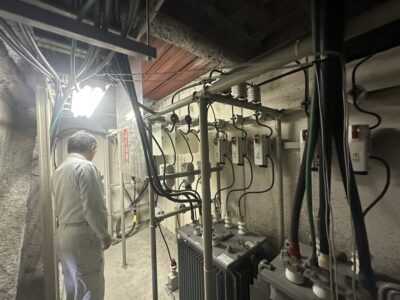

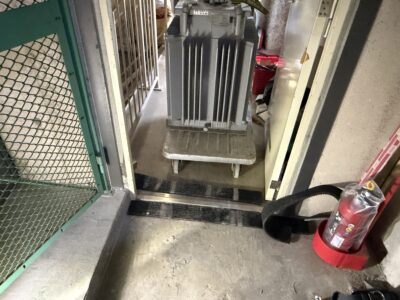

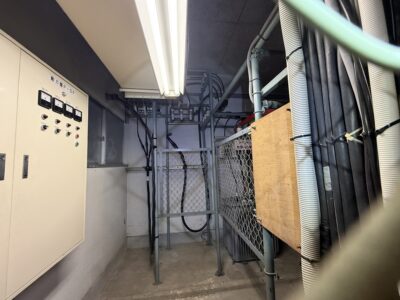

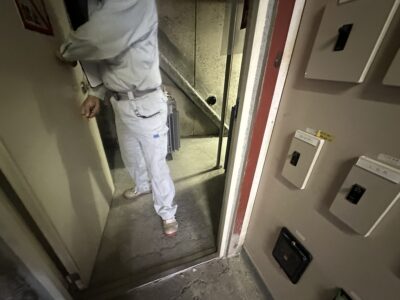

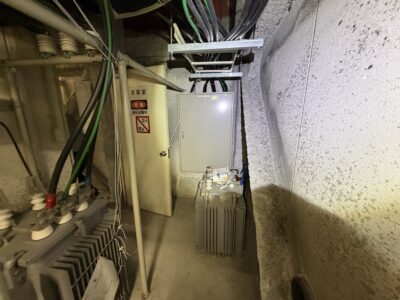

このように電気室内の床下がピットになっていて、

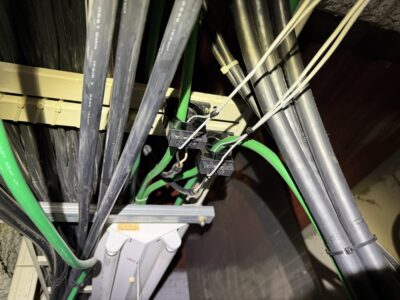

床下から高圧ケーブルなどの配線が盤にはいってます(; ･`д･´)

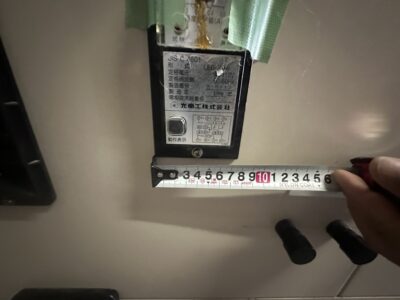

SOG制御装置はこちら(‘ω’)

こちらが　新しいタイプに交換となると小さくなるので

加工して取付をかんがえております(‘ω’)

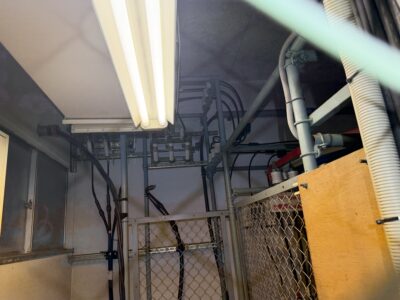

高圧ケーブルはこんな感じです(‘ω’)ノ

床下点検口を開けると、

水も溜まっていて、人がすっぽり入れるピットになって

ます(‘ω’)ノ

停電工事前に　ある程度蓄積された水をぬいておくことで

停電日の作業時間に余裕をもたせれるので、

水を抜く段取りをします(*’ω’*)

、、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

高圧改修工事に向けて、準備が始まります(*’ω’*)

弊社では、高圧ケーブル取替工事の改修があるときは、

時間的にリスクを軽減する為に、片方の端末処理を

事前にしておきます(‘ω’)ノ

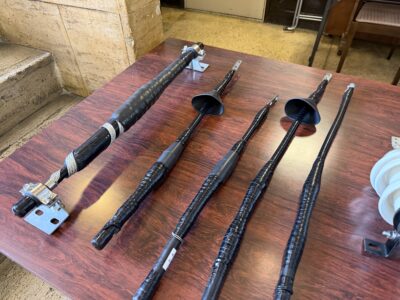

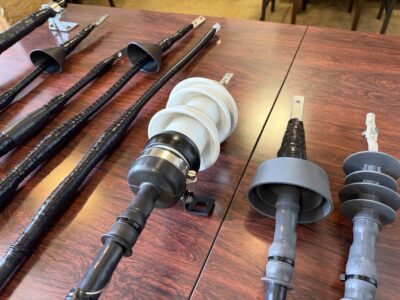

高圧ケーブルが納品されると、

そんなに長くなければ、一旦全部ほどいてしまいます(‘ω’)ノ

電線の巻き始めがドラムの中に縛って固定されているのですが、

当日電線を入線していって、

最終的に一番最後に、端末処理をした部分になるように

巻きなおすってわけです(; ･`д･´)

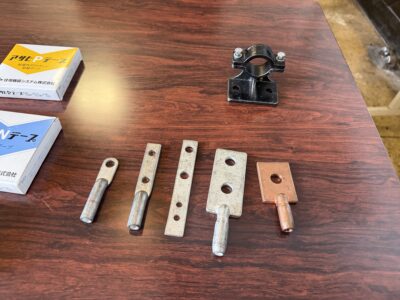

さて、いつものアサヒニューパット100(‘ω’)ノ

この端末処理剤が一番安定していてやりやすいです(‘ω’)ノ

高圧ケーブル入替①屋外用端末処理！ | 株式会社浦口電機

高圧ケーブル入替⑤端末処理！ | 株式会社浦口電機

↑端末処理の様子を過去ブログでもいくつかご紹介

当日は、雨かもしれません(; ･`д･´)

事前に数か月前より停電日を決める為、

天候はわかりません(; ･`д･´)

なので、雨だったとしても、

屋外の第１柱側の端末をあげておけば、

雨のなか柱上で端末をあげなくて済むわけです(; ･`д･´)

雨の中の端末処理は余り良くないのと、

端末処理の工程が１時間半から２時間ほどかかるので

それに作業員一人取られるのがもったいないのもあります(; ･`д･´)

事前にする事で、時間的余裕と雨のリスクの２つを

軽減できる(‘ω’)ノ

そしてできるだけ、高圧工事の経験を沢山してほしいので

端末処理の勉強に事前の準備で経験しておくのが好ましい(‘ω’)

実際、停電作業になると、時間的な猶予が決まった中で

前の作業工程が推してくると

端末処理を最後任された人は

焦りやプレッシャーの中で【絶対失敗してはいけない】

作業をしないといけないわけです(; ･`д･´)

できれば、みんなでレベルアップしていくように

沢山の高圧工事に挑んでいただきたく思います(‘ω’)ノ

はい、みなさまこんにちは( ﾟДﾟ)！

高圧ガス開閉器と呼ばれる開閉器は

PAS（高圧気中開閉器）と違って、SF6というガスの力で

電流を遮断する仕組みです(‘ω’)ノ

某施設のPAS交換、高圧ケーブル取替工事で、

ガス処分を依頼していましたが、メーカーから

ガス処分が完了して返却されてきました(‘ω’)ノ

ガスをきちんと抜いたものは

改修済のシールが貼られて、証明書が同封されて

かえってきます(*’ω’*)

工事で発生した産業廃棄物はきちんと

最後まで分別して処分しないといけません(*’ω’*)

この工事から　およそ２か月後、

ガス回収されて、本体が戻ってきましたので、

分解して、処分です(*’ω’*)

たまたま　２件分重なって同時期に

PGS（高圧ガス開閉器）の処分がありました(*’ω’*)

なかなか現代では使われていないタイプの開閉器ですが、

更新工事で、ガスの処分が必要な時がくるので

参考になればいいなと思います(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

今回は少し特殊な依頼でして、

このように、某施設の高圧機器の改修工事が行われて、

撤去廃材の処分の中でも

この高圧ガス開閉器（PGS）には

SF6という特殊なガスが入っているため、きちんと

処理しないと産業廃棄物処理場では引き取ってくれません(‘ω’)

元請業者は、産業廃棄物の処分はきちんと書類関係を

発注者に対して提出し、５年間それらを保存する義務があり

ます(‘ω’)

今回この工事の施工にはお手伝いできなかったのですが、

このガスの処分、そして開閉器の処分をお願いされました(*’ω’*)

はい、約２か月後、

ガスの処分が終わって、本体が弊社に戻ってきました(; ･`д･´)

ガス処分の証明書が同封されていました(*’ω’*)

こちらを提出すれば、鉄屑等、他の証明は今回

必要無いとのことで、

分解、そして

分別し、それぞれで処分することにします(*’ω’*)

碍子の部分があると、鉄屑引取り業者さんはとても嫌がり

ますので除去した状態じゃないと引き取ってくれません(; ･`д･´)

分解完了(‘ω’)ノ

あとは別々に処理します(‘ω’)ノ

今回のようなお困りごとがあった場合も

弊社にご相談ください(‘ω’)ノ

はい、みなさまこんにちは( ﾟДﾟ)！

数か所ｷｭｰﾋﾞｸﾙが点在している、某工場構内にて

数か所の高圧機器取替工事がありました(‘ω’)ノ

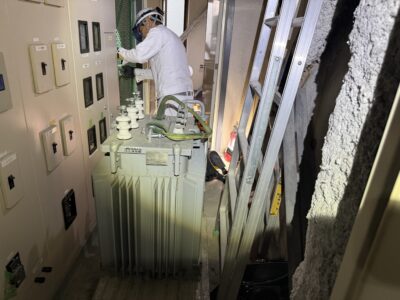

主に、LBS,VT,CTのセットで各キュービクルを交換(‘ω’)ノ

１０数人で各自２カ所、３カ所くらいの配分で高圧機器を

交換していきます(‘ω’)井

狭くて交換しにくい箇所もあったり、制御線をすこし

いじらないといけないものもあったり、、

ですが、単にポン付けだとつまらないので

少し加工しないといけないくらいが遣り甲斐があります(‘ω’)

あまり高圧工事の機会というのは多くはないので、

できるだけ従業員さんに作業してもらって、

私は雑用をメインに(; ･`д･´)ｗ

昔は、私も４，５年手元ばかりで

先輩方の手元で指をくわえてみておりました、、

【見て覚えろ】の昭和時代でした(; ･`д･´)ｗ

ただ、自分が【教育する側】になるとわかるのが、

【手元ばかりしていても成長しない】

ということは確かです(; ･`д･´)

もちろん【手元】をすることもある程度は必要ですが、

自分で考えて、

自分の手で実際作業をする

そうすることで、自信につながることを身をもって感じてきたので

高圧工事こそ、

責任がよりかかる工事こそ

どんどん自分たちで作業するいい機会だと思っています(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

某ゴルフ場にて、高圧ケーブルの撤去工事です( ﾟДﾟ)

停電による古い高圧ケーブル撤去工事①！　-兵庫県岐阜県高圧工事-

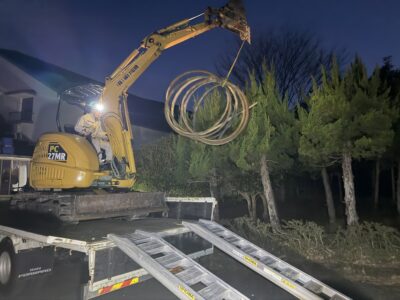

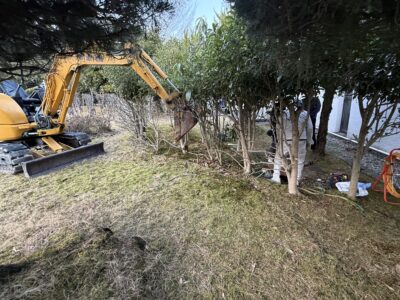

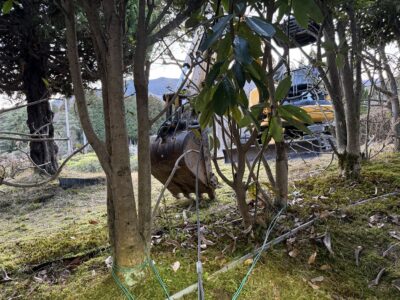

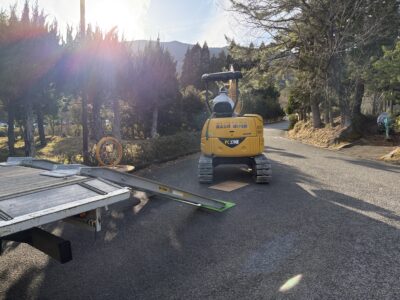

前回にハンドホール前に設置されたバックホウ

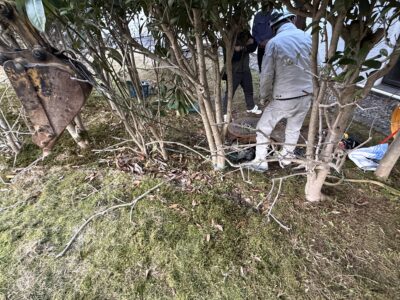

夕刻、停電して作業開始(‘ω’)ノ

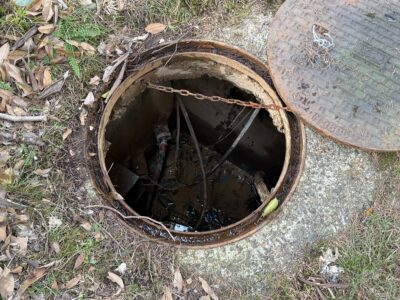

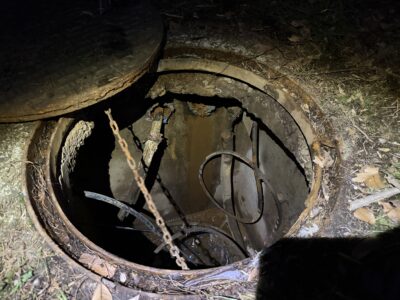

中のプルボックスではこんな感じで、

真ん中の高圧ケーブルを撤去するのですが、

泥で色が変わっております(‘ω’)

おそらくサビや泥が噛んでて、人力やそこらでは

引っこ抜けないのでしょう(; ･`д･´)

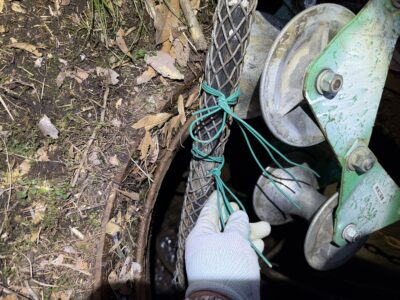

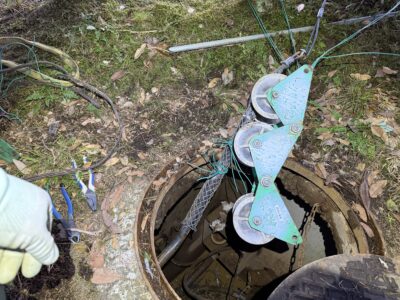

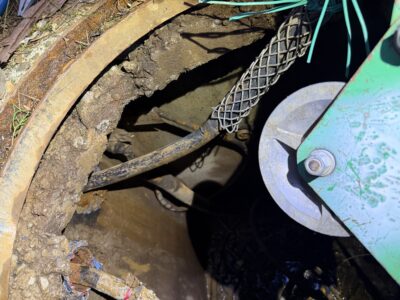

電線に穴をあけて、ﾀｷﾛﾝ線をｱﾐｿｰに巻き付けて

滑らないように固定し、、

ズズズっと油圧のパワーで電線は動きます(‘ω’)！！！

動いたことを確認し、各所で電線を切断しながら

撤去を進めていきます(‘ω’)

無事に電線はひっこぬけました(; ･`д･´)

ｹｰﾌﾞﾙのｼｰﾙﾄﾞｱｰｽがｹｰﾌﾞﾙヘッドで渡っていたので

そこだけ圧着接続をして、作業完了(‘ω’)

わかりにくいですが、古い高圧ケーブルは撤去でき、

あとは滋賀県の電気工事業者様にて

高圧ケーブルを入線して続きの作業をしていただくと

いう運びです(‘ω’)ノ

こんなイレギュラーな仕事も遠方ですが

引き受けますので、まずはご相談を(‘ω’)ノ
