はい、みなさまこんにちは( ﾟДﾟ)！

今回は某小学校にて正面玄関から門あたりの防犯カメラの

性能をアップしたいとの依頼があり、カメラの取替です(‘ω’)ノ

前に裏門のカメラを工事させていただき、ご好評で

今回はその時に新調したモニターに追加して映すことに(*’ω’*)

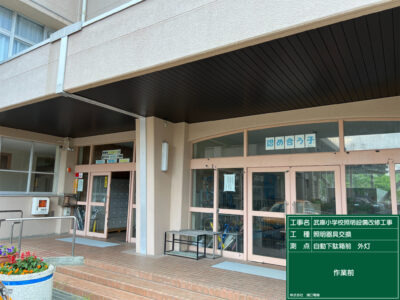

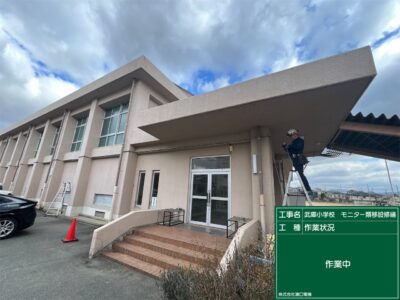

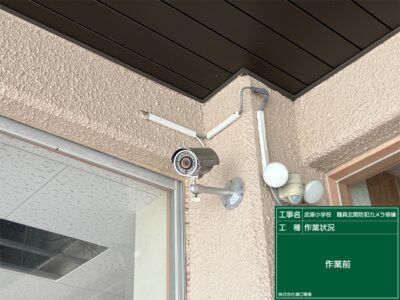

正面玄関に設置されているAHD防犯カメラ(‘ω’)

AHDなのでズーム機能はついておらず、ここから

正門までは５，６０ｍの距離ですが、

何か異変を見つけたとき、ズームアップして確認したいと

いうことでPoEのカメラに交換します(‘ω’)

現況テレビ線５Ｃ－ＦＢで配線されていますが、

こちらカテゴリー6　のLANｹｰﾌﾞﾙでまず配線し直し(‘ω’)ノ

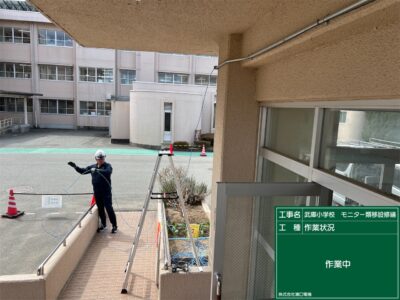

PF管に入れて、その中をLANｹｰﾌﾞﾙをいれていきます(‘ω’)

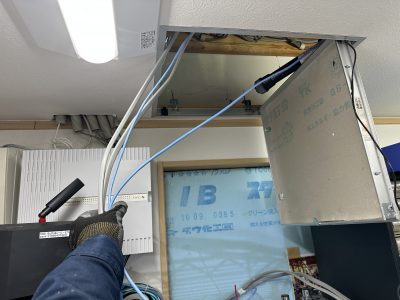

点検口が無い場所もダウンライトなどを開けて、

匠に隠ぺい配線(*’ω’*)

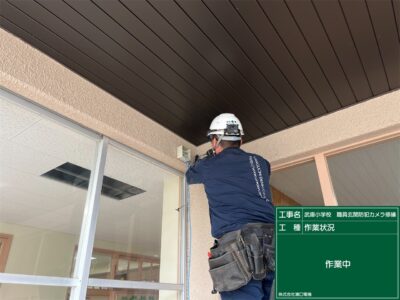

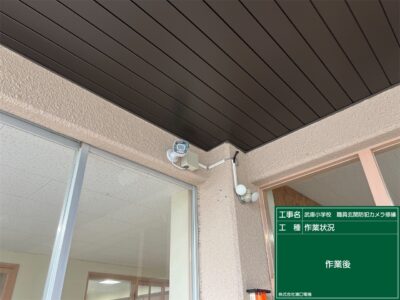

カメラまで配線がたどり着いたので機器取替(*’ω’*)

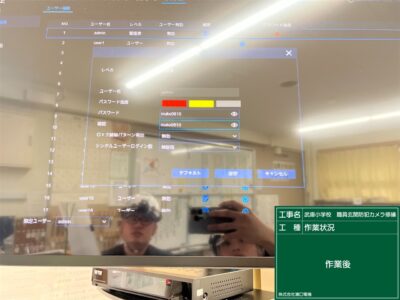

設定完了(‘ω’)ノ

正門、そして裏門、

３２インチの大きな画面で常に監視できるように(*’ω’*)

真夜中の暗視モードでの映像がこちら(*’ω’*)

すごい綺麗に映っております(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

今回は某小学校にて正面玄関から門あたりの防犯カメラの

性能をアップしたいとの依頼があり、カメラの取替です(‘ω’)ノ

防犯カメラ、レコーダー、モニター交換①！　-三田市防犯カメラ工事-

前に裏門のカメラを工事させていただき、ご好評で

今回はその時に新調したモニターに追加して映すことに(*’ω’*)

正面玄関に設置されているAHD防犯カメラ(‘ω’)

AHDなのでズーム機能はついておらず、ここから

正門までは５，６０ｍの距離ですが、

何か異変を見つけたとき、ズームアップして確認したいと

いうことでPoEのカメラに交換します(‘ω’)

現況テレビ線５Ｃ－ＦＢで配線されていますが、

こちらカテゴリー6　のLANｹｰﾌﾞﾙでまず配線し直し(‘ω’)ノ

PF管に入れて、その中をLANｹｰﾌﾞﾙをいれていきます(‘ω’)

点検口が無い場所もダウンライトなどを開けて、

匠に隠ぺい配線(*’ω’*)

カメラまで配線がたどり着いたので機器取替(*’ω’*)

設定完了(‘ω’)ノ

正門、そして裏門、

３２インチの大きな画面で常に監視できるように(*’ω’*)

真夜中の暗視モードでの映像がこちら(*’ω’*)

すごい綺麗に映っております(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

某小学校にて、防犯カメラの更新工事です( ﾟДﾟ)！

画質、画面の大きさもアップし、ズームして確認まで

できるように充実した更新です(‘ω’)ノ

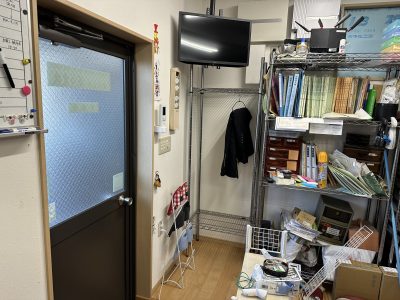

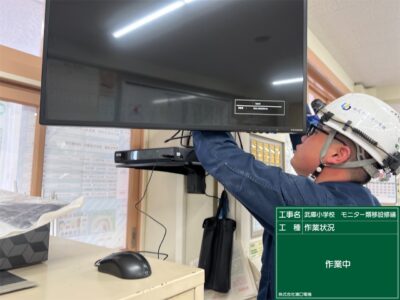

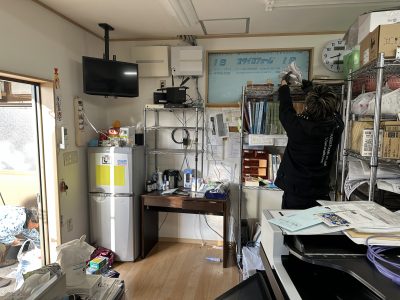

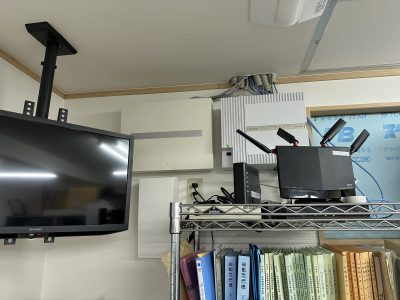

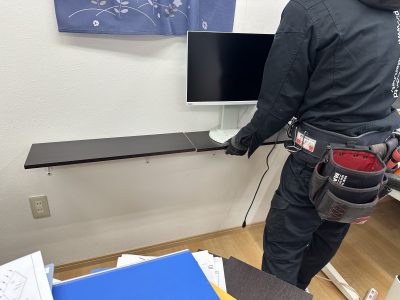

モニターの後ろに見えているのが

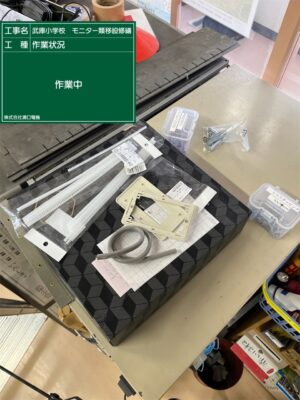

レコーダーで、レコーダーも柱に取付台をつけて、

棚のうえでマウスを操作してズームなどの機能を

使いやすいように工夫しました(*’ω’*)

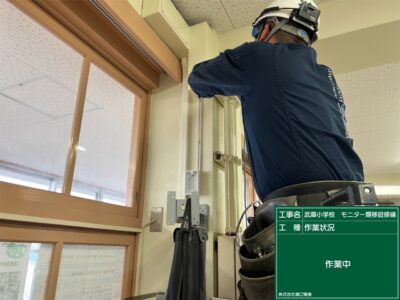

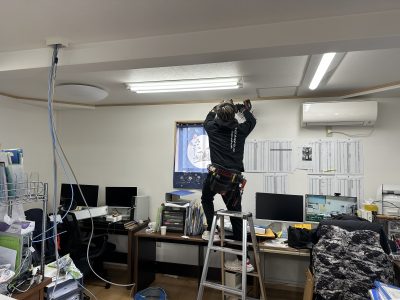

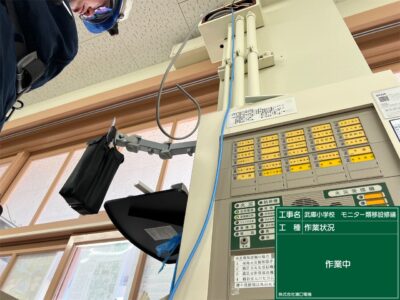

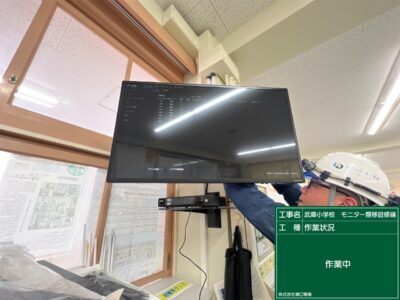

可動アームを取付し、左右２６０°ほど動かせる

ようにして、職員室全域で見えるようにします(‘ω’)ノ

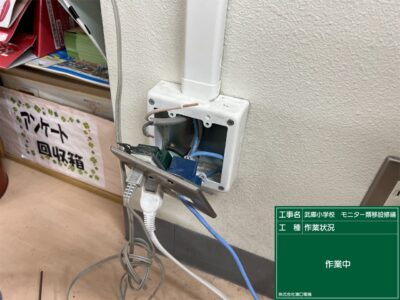

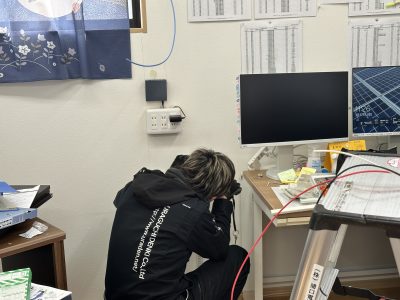

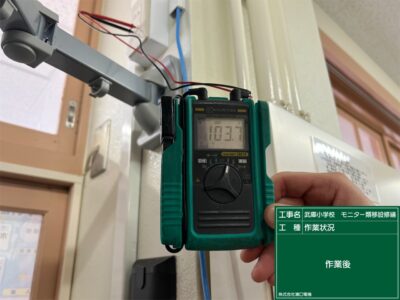

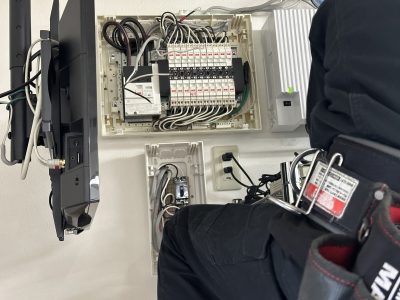

レコーダーとモニターにAC１００Vが必要なので、

近くのコンセントから電源取出し(‘ω’)ノ

あとはカメラまでLANｹｰﾌﾞﾙ一本だけが繋がっていれば

いいのがPOE給電式のカメラのいいところ(*’ω’*)

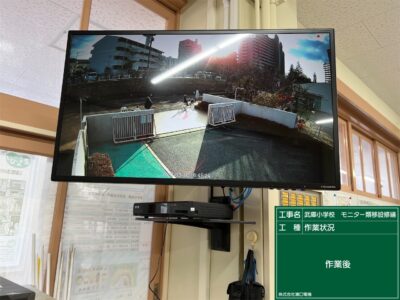

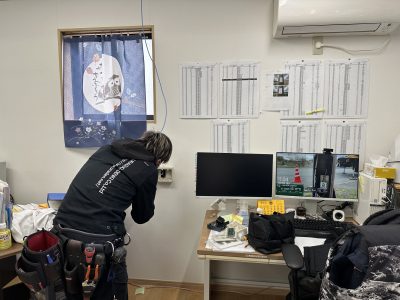

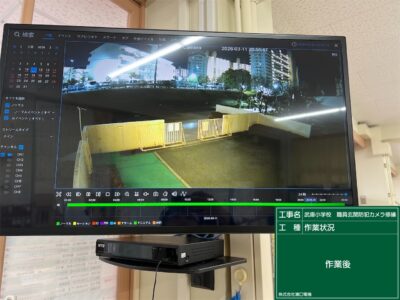

作業完了したので、設定をして映りを確認(‘ω’)ノ

素晴らしい(*’ω’*)！

もちろんマウスでズームもできます(^^)/

カメラの機種によっては旋回、３６０度見渡せるものなど

光で威嚇したり、音声を連動して鳴らしたり、

色々な機能がつけることができます(^^)/

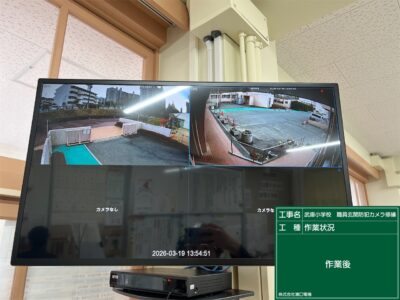

↑後日同じ小学校で別のカメラもLANｹｰﾌﾞﾙ式に交換して

カメラが増えたときの写真です(*’ω’*)

分割して2画面がこうして見れますし、もちろん

１画面を交互に映すこともできます(^^)/

夜間の様子はこんな感じ(*’ω’*)

真夜中ですが、赤外線によりこんなに鮮明に(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

某小学校にて防犯カメラの更新工事が続いています(*’ω’*)

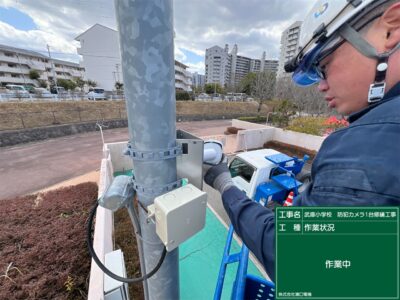

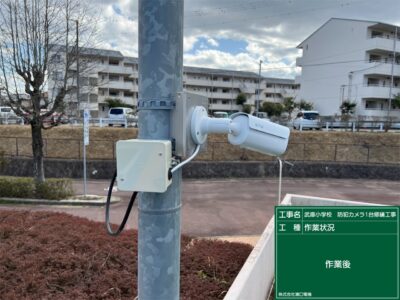

前回配線を流し終えた、ポールにまずカメラを取付(‘ω’)ノ

古いカメラ、架空配線を撤去してから、

新しいｱﾙﾐﾀﾞｲｶｽﾄ製ポール取付金具と

接続用のボックスを取付します(‘ω’)ノ

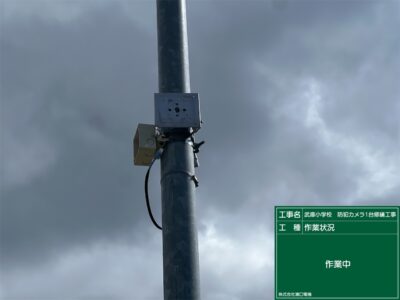

こんな感じでスッキリまとまりました(‘ω’)

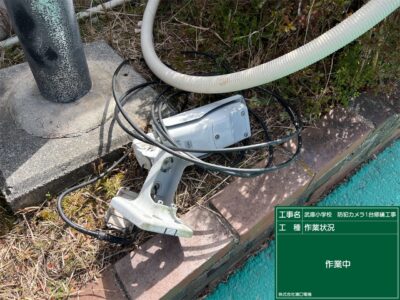

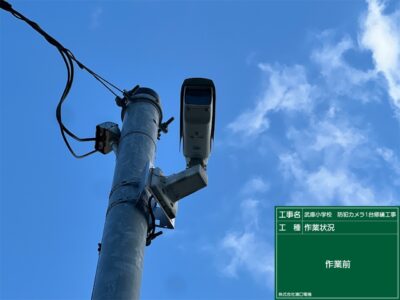

こちらが前に取付されていたカメラ(‘ω’)ノ

新しいものはよりｺﾝﾊﾟｸﾄに(*’ω’*)

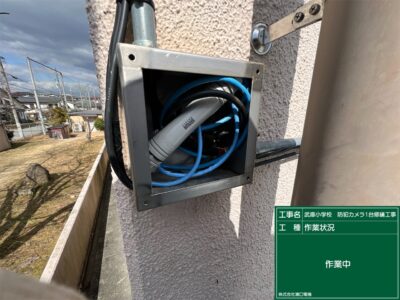

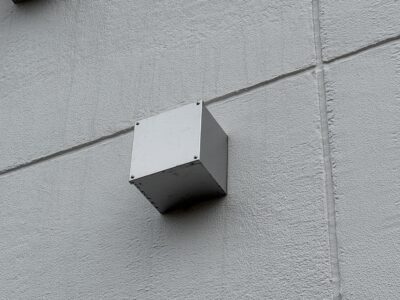

屋内用と屋外用LANｹｰﾌﾞﾙを接続した箇所は、

プルボックス内に納めて、仕舞(*’ω’*)

さて、屋内側は以前の玄関に設置されていたモニターより

さらに数十メートル進んだ職員室までさらに配線します(*’ω’*)

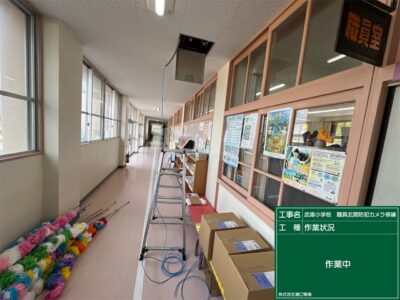

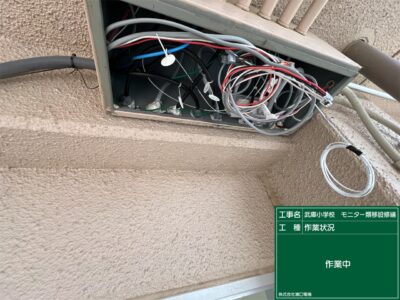

既設のプルボックスなどから廊下からの侵入ルートを

確保してなんとか職員室内へ(‘ω’)ノ

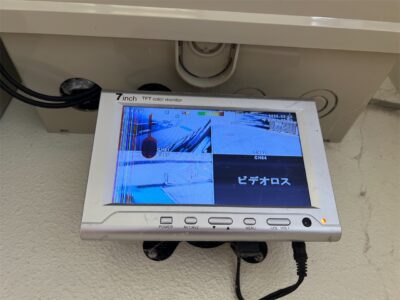

以前の７インチモニターはこんなに小さくて、

画像もほぼ白黒のような画質、、、(; ･`д･´)

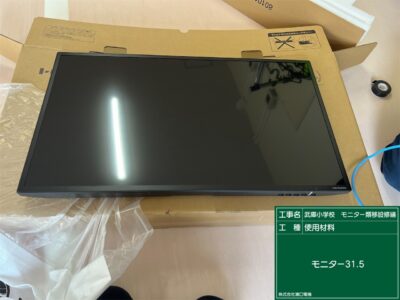

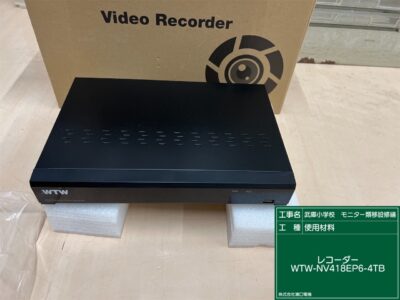

今回、３２インチのモニターと４TBで４チャンネルの

レコーダに更新します(*’ω’*)

今回１台だけカメラの更新ですが、あと３個のカメラを

増設できるということです(^^)/

、、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

既設の防犯カメラの更新　プラスモニタリングの

位置を変えて、モニターとレコーダーを更新します(*’ω’*)

防犯カメラ、レコーダー、モニター交換①！　-三田市防犯カメラ工事-

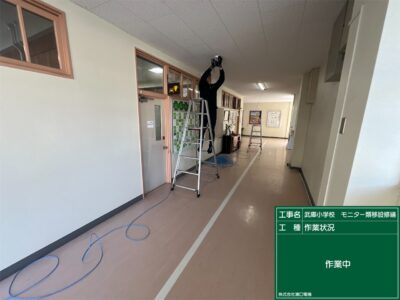

まずは職員室から屋外へ向けて、距離が長く、

そして手間のかかる作業から先にします(‘ω’)ノ

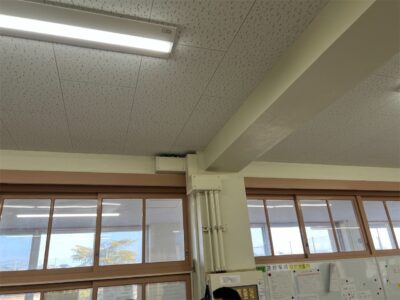

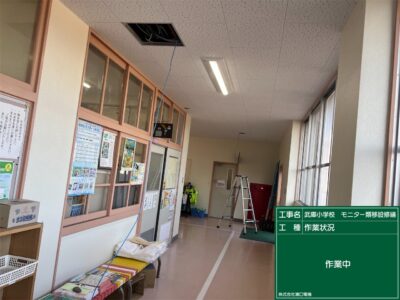

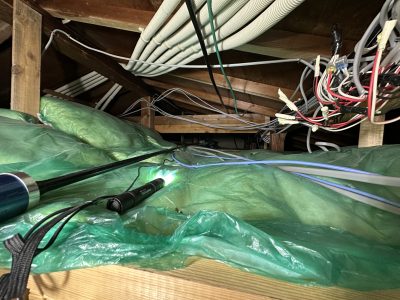

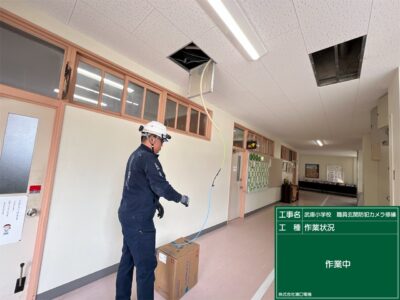

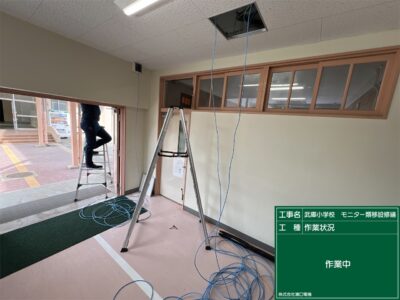

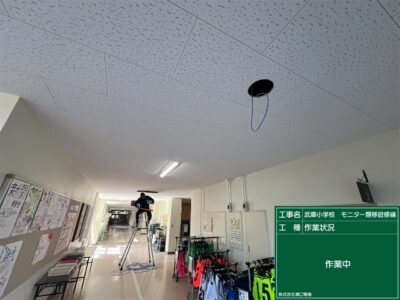

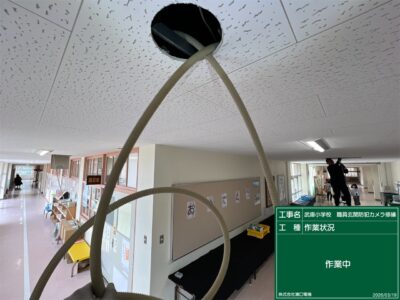

点検口が少ない時は、ダウンライトや埋込の照明を

外すことで、天井内の配線をフィッシャーで流して

いきます(*’ω’*)

そして、やっと屋外の渡廊下まで配線がきました(‘ω’)

ここからは渡廊下を経て、体育館の外壁沿いを

既設配管の中の５CｹｰﾌﾞﾙとLANｹｰﾌﾞﾙを交換していきます(*’ω’*)

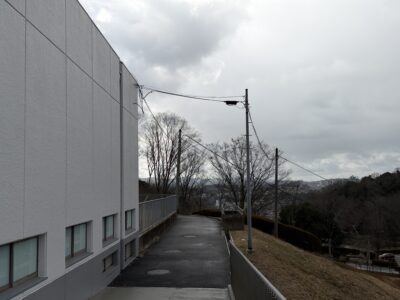

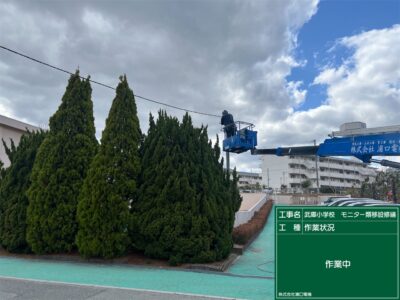

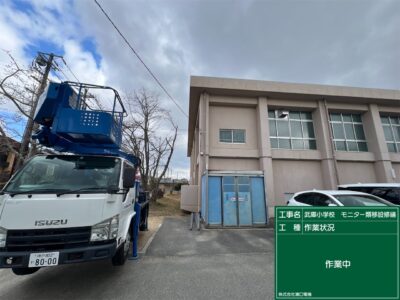

体育館の端っこまでいくと、

架空配線で独立ポールへ配線が飛んでいるので、

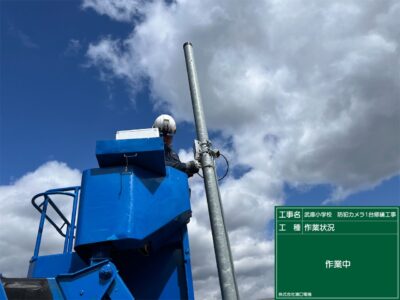

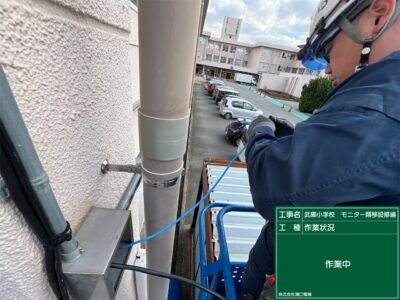

高所作業車にて配線を取替(*’ω’*)

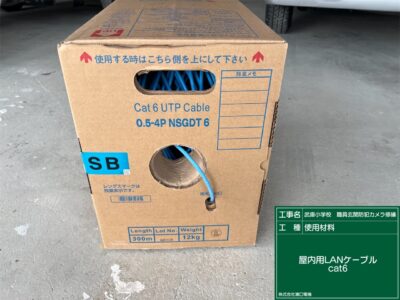

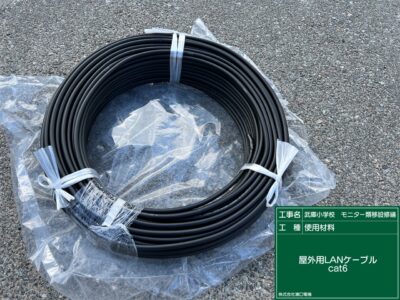

LANｹｰﾌﾞﾙも一般によく見る青いLANｹｰﾌﾞﾙだけでは無く、

このように屋外用のやつがあります(*’ω’*)

屋外露出部分はこの屋外用LANｹｰﾌﾞﾙで配線(‘ω’)ノ

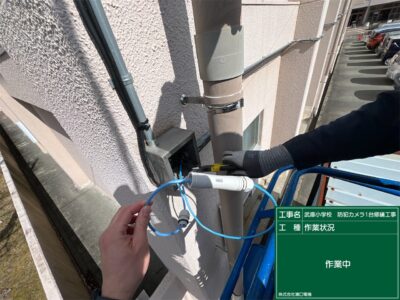

そして、屋内と屋外を途中で接続するのに、

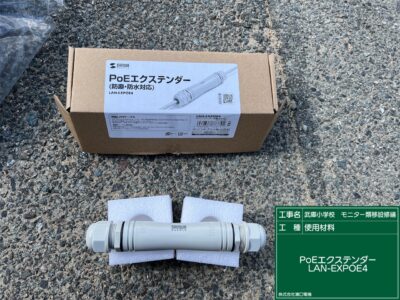

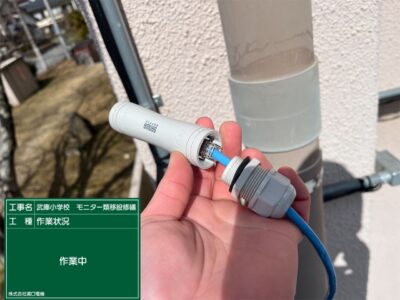

PoEエクステンダーというものを使います(*’ω’*)

LAN配線は１００ｍを越えない範囲で配線しますが、

もしその長さを越えるようでしたら、これを使って

延長します(*’ω’*)

エクステンダーはハブと同じですが、AC電源が不要(‘ω’)

しかしながらせめて、プルボックスなどの箱の中で

接続するようにしましょう(; ･`д･´)

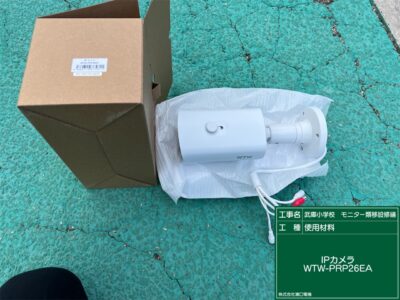

ポールに取付されているカメラは800万画素の

電動ｽﾞｰﾑ仕様に替えます(*’ω’*)

、、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

防犯カメラを一応つけてますが、画面小さくて、

画質も悪くて、実際はあんまり意味がない、、

なんていう悩みありませんか？(; ･`д･´)

今回は某小学校で、そのようなお悩みを解決すべく

カメラ、モニターを交換、それに伴うLANｹｰﾌﾞﾙへの

取替工事です( ﾟДﾟ)！

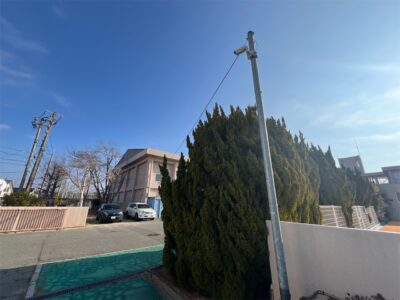

裏門を映す為に少し離れたプールのほうから

独立柱に取付られたカメラが設置されています(‘ω’)

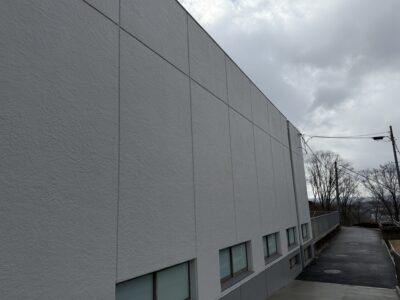

架空で体育館の外壁に５C-FBテレビ線が飛んでおり、

体育館の外壁沿いを鉄管で配管されているルートを

再利用して、LANｹｰﾌﾞﾙに取替します(‘ω’)ノ

体育館から本校舎の方も渡廊下沿いを既設の配管内を

再利用してLANｹｰﾌﾞﾙに取替していきます(‘ω’)

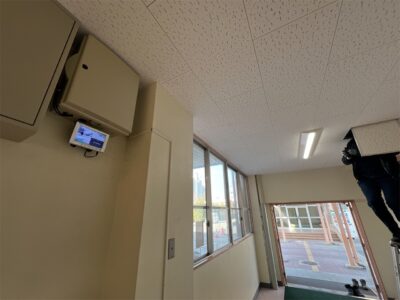

本校舎玄関入ってすぐの場所に、７インチのモニターが

壁面２ｍくらいのところにあり、

３つあるうちのカメラの一つが、　裏門を映していますが、

パッと見て、画面が小さいのと

画質も荒く、、ほとんど内容は入ってこない(; ･`д･´)

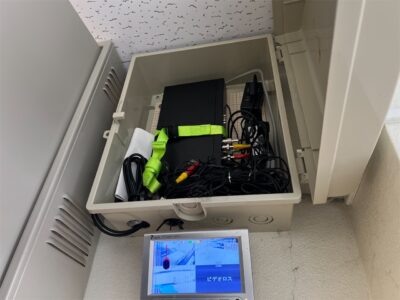

今のシステムは、このモニターの上に集約されて

ﾎﾞｯｸｽに納まっていますが、

今回の工事では、現状モニター玄関廊下ではなくて、

ﾓﾆﾀーを職員室で見れるようにして、

なおかつもっと画質をあげたいということです(^^)/

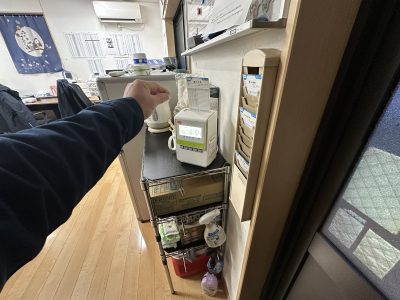

というわけで、玄関から職員室までのいんぺい配線の

ルートも事前に調べておいて、

職員室内で、モニター、レコーダーを設置すべく

AC電源も新たに配線します(‘ω’)

、、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

今回は某施設に置いて光ｹｰﾌﾞﾙの引込線の場所を

かえるという工事です(‘ω’)ノ

施設の裏側での引込なので、あまり目立たない為

出来るだけ安く施工できるようにとのこと(‘ω’)ノ

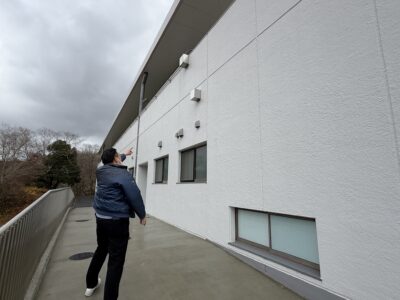

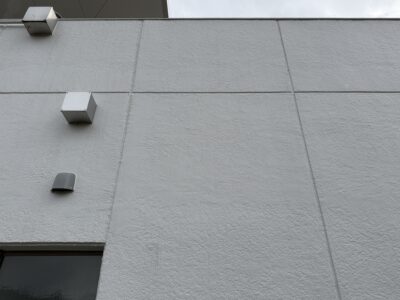

現状はこの建物の角で引き込んで、

角にあるﾊﾟｲﾌﾟからでた光ｹｰﾌﾞﾙとつないでありますが、

20ｍ程中に入ったところにプルボックスがあり、

そのﾌﾟﾙﾎﾞｯｸｽの上あたりで引込なおして、

別業者の光ｹｰﾌﾞﾙをあらたに配線したいようです(; ･`д･´)

このプルボックスから先は事務所に繋がっていて、

屋内配線のルートは確保されているようです(‘ω’)

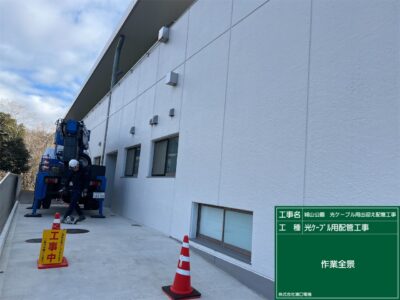

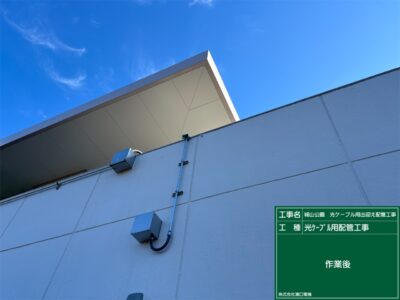

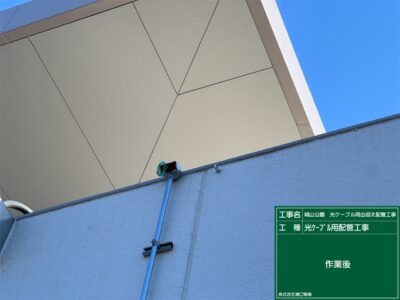

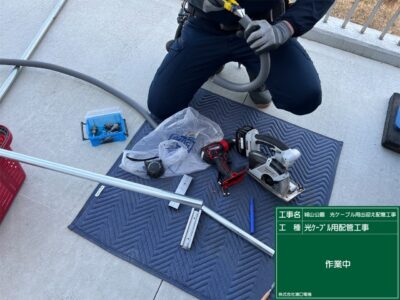

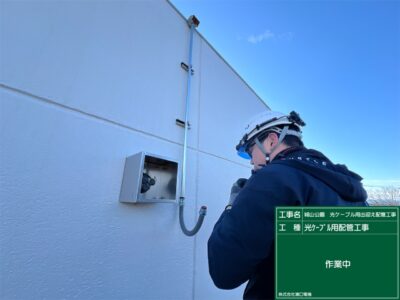

ということで、簡単にG管を立上げ配管して、

引き留め用の　マルカンもアンカーで留めて

完了です(*’ω’*)

高所作業なので、高車は使いましたが

それでもお安く対応できました(‘ω’)ノ

はい、みなさまこんにちは( ﾟДﾟ)！

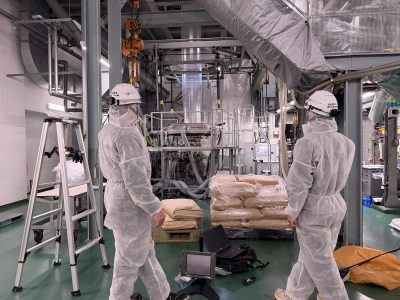

今回は、某工場内で、データを共有する為の通信系の

配線工事です(‘ω’)ノ

あまり工場内を移すことはできないので、

概要を申し上げますと、

とある盤で読み取ったデータをLANｹｰﾌﾞﾙを介して、

数十メートル離れた部屋でモニタリングします(‘ω’)

その為の配線と、モニターの新設です(‘ω’)

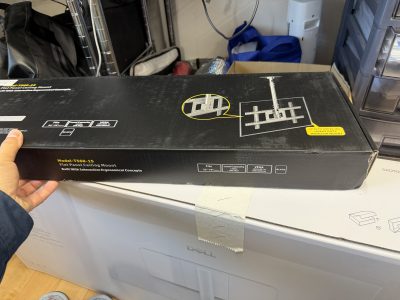

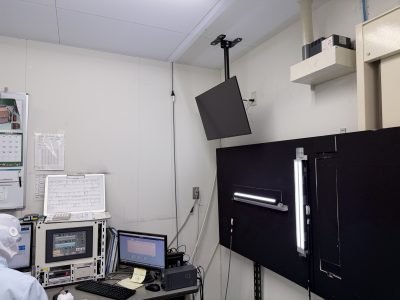

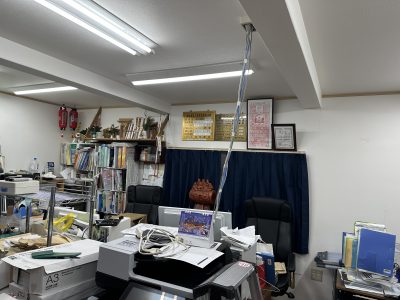

32型のモニターを天吊り金具で吊り下げようと思います(‘ω’)

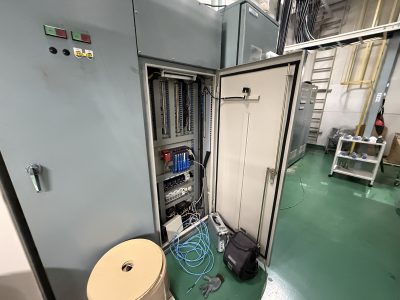

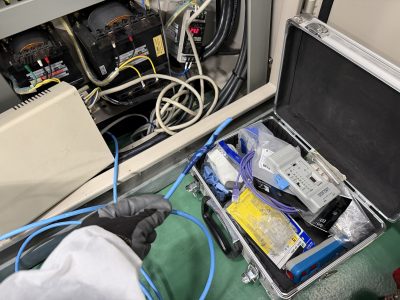

データを抜き取る制御盤です(‘ω’)

こちらの盤から天井裏、壁の裏側などさまざまな経路を

介して、配線をとおしていきます(‘ω’)

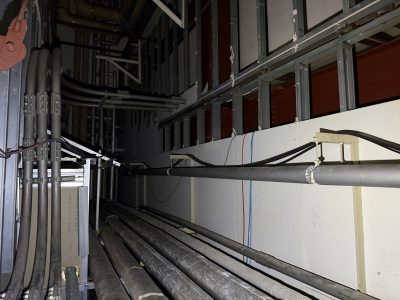

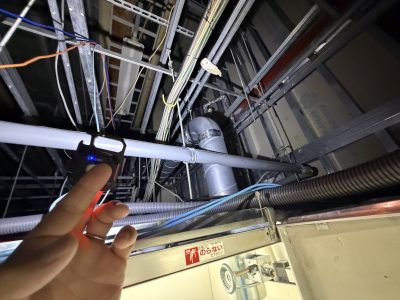

天井の中も高さ１０ｍ以上あったりして、要塞のように

配線やダクト類、盤関係なんかもあります(; ･`д･´)

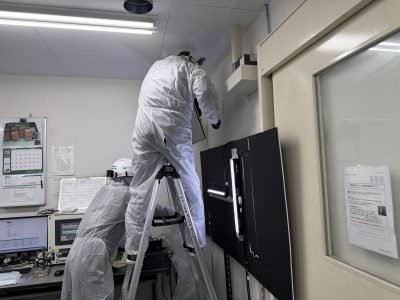

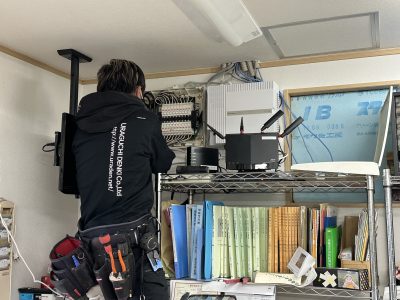

モニターを設置(‘ω’)ノ

AC１００Vの電源も増設(‘ω’)

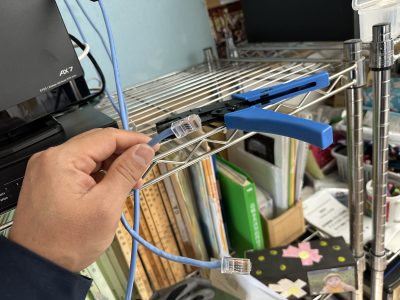

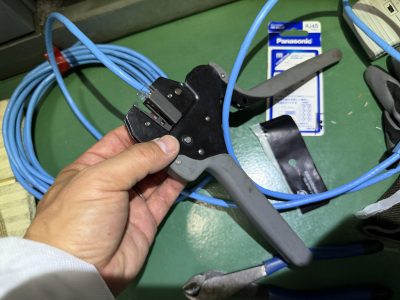

LANの配線をおよそ１００ｍ程配線したあとは、

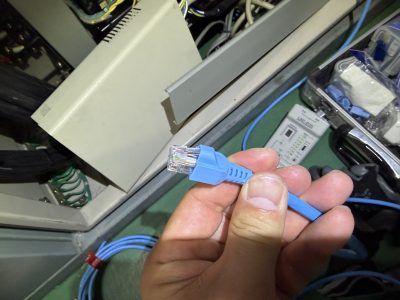

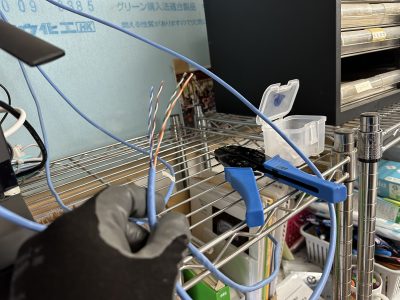

コネクタを両端取付ます(‘ω’)ノ

コネクタを処理したあとは、

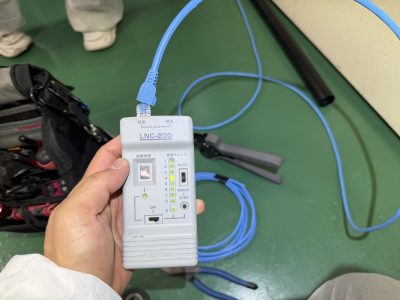

チェッカーで配列と導通が有るかを測定します(; ･`д･´)

作業完了です(*’ω’*)
