はい、みなさまこんにちは( ﾟДﾟ)！

今回は、増設増設で使いすぎによる主幹ブレーカーが

落ちるという事態に陥った改修の模様です(‘Д’)

いつもお世話になっている、某企業様の施設内で、

急に停電になったとの連絡が入りました(; ･`д･´)

構内第１柱の下に盤がずらりと並んでいますが、、

昔から増設、増設を繰り返している模様で、

現状単相回路の主幹は１００Ａがついてましたが、

９５Ａ程流れているので、

たしかに、何か同時に機器をしようすると

落ちてしまうときがあるのも納得、、(; ･`д･´)

というわけで、引込点から第１柱の下にあるメーター盤

までの２２ｓｑを３８ｓｑに交換し、

主幹を１５０Aに交換します(*’ω’*)

実際は、１００Aよりさらに上に１５０Aを増設し、

１００Aの２次側をすこし振り分けたりします(; ･`д･´)

盤の一番右端の底面に穴を開けて、新しい幹線の入る

ルートをつくります、、(; ･`д･´)

ノックアウトパンチャーで54の穴をあける、、(‘ω’)

盤の上部右側にアレスタがついてますが、

左側に１５０Aの開閉器を取付します(*’ω’*)

ちょっとわかりにくいですが、停電切替を短縮する為、

１次側３８ｓｑをＶＥ４２に入れてたち下げしておきます(‘ω’)

上からおりてきた３８ｓｑ、

停電作業開始(*’ω’*)

隣のメーター盤の電線を取外し、撤去(*’ω’*)

増設増設で盤内はぐっちゃぐちゃですね(; ･`д･´)

メーターから主幹までの電線を接続(‘ω’)

メーターの繋ぎこみ完了(‘ω’)ノ

主開閉器右の鼠色の１００Aから左下の黒い１００Aへ

送っていましたが、

左下の１００Aからは、増設増設で沢山容量を食っている為、

今回新調した１５０Aから直接電源送りに変更(‘ω’)ノ

黄色いKIV３８sqでそれぞれの１００Aへ渡り線を繋いで

使いすぎで落ちないようにする(‘ω’)

そして上部右にあったアレスタも

１５０Aの１次側に繋ぎ直しておきます(‘ω’)

１次側の改修完了です(‘◇’)ゞ

はい、みなさまこんにちは( ﾟДﾟ)！

滋賀県の太陽光発電所内のPAS用接地改修工事が

はじまりました(*’ω’*)

PAS用A種接地改修工事①！

接地工事は、値がでるまでは、掘り続けないといけないので

見積りもなかなか難しいのですが、

施主様はそこを理解していただいた上で作業を進めれる

ことになっていて、豪快に掘削していきます(‘ω’)ノ

ダンプにPC-18KR-5他もろもろを載せて、はるばる２時間半

かけて現地にやってきました(*’ω’*)

まず構内に入り、作業エリアの草刈りから始めます(‘ω’)ノ

この日は６月末でしたが、高温多湿で熱中症に気をつけながら

作業を進めました(‘ω’)ノ

この構内第１柱の前を掘削していきたいと思います(‘ω’)ノ

作業前に現状の接地抵抗値を測定すると、

３５４Ωです(; ･`д･´)

仮に架台の脚に鉄骨アースを繋げていましたが、

それを外すと、この数値(‘ω’)

この数値を１０Ω以下目指します(; ･`д･´)

深さ６００㎜で管路を掘削(‘ω’)ノ

１ｍほど進んだところで、銅板を埋めるために、

幅を広げて深堀していきます(‘ω’)ノ

昔は田んぼだったらしく、すぐ近くに川や用水路もある

ので、深く掘れば、粘土系の水分を含んだ層がでてくる

はずだと信じて、１ｍ、１．５ｍと掘り進みます(‘ω’)ノ

鬼より線４０sqを測定用の第１柱の接地線と接続し、

測定しやすいように準備します(‘ω’)ノ

深さ１５００㎜で、地層が粘土系にかわったので、

銅板を埋めます(*’ω’*)

さらに銅板の角４か所に１２００㎜のA種接地棒を

打込みます(*’ω’*)

そしてそれらを圧着していき、測定していきます(*’ω’*)

１２．９７Ω( ﾟДﾟ)！！

、、お、もうそんなに逝ったのか！

、、と思われがちですが、ここからがなかなか数字は落ちない

のです(; ･`д･´)

そこで【接地抵抗低減剤】という便利なものがあり、

その必殺技を使います(; ･`д･´)

モケモケの毛みたいな物質入りの粉を水を含めて

練って、それを銅線や接続箇所にぶっかけていくわけ

です(*’ω’*)

こうすることで、

すこしだけ接地抵抗値が落ちていきます(*’ω’*)

これはほんの気持ちで、この５か所接続箇所をぶっかけて、

測定しましたが、

まだ【１２．７５Ω】でした(; ･`д･´)

ちなみにこの箇所を土で埋め戻せば、もう少し値が

さがるので、現状では、たぶん、

埋めたあとは【１２．５Ω】くらいかな？

、、まだまだ先は長い(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

母屋解体の為の引込ポール設置①！

前回、引込柱の下部を仕上げて、数日が経ちました(‘ω’)

根巻コンクリートもしっかり養生期間をおいたので、

もうびくともしないということで、

引込の電線を引っ張っても大丈夫でしょう(^^)/

今回は引込ポールの上部を建柱し、

引込線を新しいポールのほうへ移設したいと思います(‘ω’)

ポールをまずはバケット車にて建ててしまいます(‘ω’)

建柱完了です(‘◇’)ゞ

そしてスッキリポール内に１次側の電線をいれます(‘ω’)

メーター盤を取付している位置で、上からの１次側電線を

ポールから出して、メーター盤に接続(‘ω’)ノ

そしてその後ろにウオルボックスがついていて、

メーターからの電線を送り、主幹ブレーカーを設置(‘ω’)ノ

さて、実家に引込されている電源を外しにいきます(‘ω’)ノ

奥にある下屋にアングルで引込金具をつけて、

その下に関電メーターが設置されている(‘ω’)ノ

はい、このメーターを取り外して、

新しい引込柱のほうへ移設します(‘ω’)ノ

電話はテレビの引込もつながったままですが、

後で外して、電柱側で巻いておいておくようにします(‘ω’)

引込線を外します(‘ω’)ノ

はい、引込柱の方へ引っ張り直すも、、

ちょっと電線長さが足りません(; ･`д･´)

２ｍ程継ぎ足して、仮にでも通電しておきたい( ﾟДﾟ)

とりあえず、あらたに申請し直して、引込線は

電力会社にやり直してもらうわけですが、

それまでの期間も電気がつかえるようにします(‘ω’)ノ

さて弱電関係も撤去しておきましょう(*’ω’*)

テレビと電話の線をそれぞれ電柱側にて巻いて保管(‘ω’)ノ

これで母屋へ架空で引き込んだ電線類はなくなりました

ので、解体作業が進むことになります(‘ω’)ノ

次回は、外回りで引込を移設している間、

エースが屋内側の配線をやり替えてくれていたので、

、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

いつもお世話になっている三田市一円の防犯灯の修繕(*’ω’*)

三田市の電柱共架防犯灯は、平成26年ごろ、水銀灯の器具が

LED防犯灯に全て変わりました(*’ω’*)

LEDに変わった(*’ω’*)！！、、、

ていいながらもう今年で８年目を迎えるわけです(; ･`д･´)

雷害による器具の破損や、寿命や故障による不点灯で

１０～１５年を保たずして、こわれてしまうものも

年間で３０から５０灯ほど過去にありました(‘ω’)

今年でリース契約が切れる関係で、

電柱に各防犯灯にすべて管理番号シールがあって、

おそらく今後は三田市が防犯灯を管理する為、

そのシールもまたすべて張り替えていくと思われます(‘ω’)

なので、来年の２月あたりからは、不点灯の場合に連絡する

連絡先がかわるので注意です(‘ω’)ノ

、、連絡先は変わりますが、、

修繕はどちらにしても弊社が駆け付けさせてもらいます(; ･`д･´)

まだ古い蛍光灯などの防犯灯で自治会が設置しているものが

あれば、ぜひご相談ください。

もう蛍光灯は生産しませんので、出回っている在庫分が

無くなればやがて蛍光灯器具はつかえなくなります(; ･`д･´)

そして、撤去した器具や、、

蛍光灯、水銀灯などの廃材は、

どんなものでも適正処理いたします(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

インターホンが壊れているということで

お伺いしたとある一軒家(‘ω’)

母屋と納屋が取り合い部で繋がる我々田舎の地域では

ごくごく普通の形態の立派なお屋敷です(‘ω’)

左も呼び鈴のようでして、押したらベルが鳴るらしいですが、

壊れていて、

右のインター本を押すと、

母屋の中の電話FAXの親機が連動して鳴るようです(‘ω’)

納屋には、この電話機の子機があり、玄関チャイムを

押すと、子機も反応して鳴るそうです(‘ω’)

どちらにしても来客があっても、ほとんど納屋のほうでは

応対しないらしく、今の電話機タイプの玄関子機は

後継機種がなく、親機ごと交換となると高くつきますので、

電話機とは別で考えてドアホンを新設することに(‘ω’)ノ

まず古い玄関チャイムを取外し(‘ω’)

パナソニックVS-VG562は親機-子機間が無線でやりとりで

切る便利なものです(‘ω’)

つまり既設の通信線にとらわれず、

子機をどこでも自由に取付できるということです(*’ω’*)

玄関子機は電池で駆動しているので、

うごかなくなれば電池交換だけは必要になります(‘ω’)

子機を、設置(‘ω’)

そして親機にはAC電源があるので、近くのコンセントから

電源を取り出して、

子機と無線で通信ができるようになりますと、、、

はい、玄関でポチットおせば、

音と、画面に人が映し出されて、通話ができます(‘ω’)ノ

モニターボタンをおせば、こちら側の声は外に漏れずに

映像のみが見れて、

居留守を使うこともできます(‘ω’)ノ

このご時世変にほいほいと外に出て行って、危険な目に合う

ことも考えられるので、

映像でそとの様子が見れるということは

結構重要な気がします(; ･`д･´)

いぜんは　映像なしでピンポンが聞こえたら

まずそとに出て対応されていたようですが、

そとの様子を一旦確認できるようになりました(‘ω’)

はい、みなさまこんにちは( ﾟДﾟ)！

今回は電気温水器が壊れたので、ｴｺｷｭｰﾄに交換するのですが、

追い炊き機能は要らないということで、

いわば、お湯を沸かしただけのタンクを据えるというイメージ

ですね(*’ω’*)

この日は雨天でしたが、ブルーシートを張って、

お湯がつかえなくてお風呂にいけない施主様のためにも

一刻も早く施工を完了したいと願う(*’ω’*)

まずは既設の電気温水器を撤去します(*’ω’*)

お湯と水の混合栓やシングルレバー水栓に、

ここで沸かしたお湯に市の給水を混ぜながら

蛇口から出すという仕組みです(*’ω’*)

まずは撤去(*’ω’*)

この擁壁の上にそびえたつ立派なお家、、

古い温水器を倉庫にもってかえって下ろします(*’ω’*)

実は今回の現場はすぐ近くでした(*’ω’*)

新しい、タンクと室外機を運んできます(‘ω’)

まずはタンク設置(*’ω’*)

電源と、室外機送りの渡り線を接続(*’ω’*)

お湯、水、排水管接続(*’ω’*)

下部の幕板を取付(‘ω’)

室内のリモコンも取替(*’ω’*)

主にお湯の温度の設定だけになります(*’ω’*)

室外機の接続も完了(*’ω’*)

エコキュートSRT-N466という商品でした(*’ω’*)

最近エコキュートも補助金が出ていますが、

フルオートではない給湯専用のような今回のタイプは

補助金対象外になります(; ･`д･´)

今回の施主様の温水器は１５年程経過していましたが、

１０年以上たつと、交換部品も無くなるので、

修理が効いたとしても、また別の箇所が悪くなっていくので、

いっそ交換したほうがいいです(; ･`д･´)

弊社では依頼があって２日程で納品するので、

こうしたライフラインの緊急性のある機器交換は

優先的に早く処置するようにしております(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

モニュメント噴水用ポンプ電源線取替②！

モニュメント噴水ポンプの修繕が続いておりますが、

前回、電線入替が完了いたしました(*’ω’*)

さて、まずは、

前回入れ替えた電線を照明盤内で繋ぎ直します(*’ω’*)

端子台に接続完了(*’ω’*)

お次は、ポンプ側の接続(*’ω’*)

ポンプ側の接続部は、水が溜まって、

水に浸かってしまうので、きっちりした防水性能が求められる

わけですが、

D

このレジンを注入して絶縁物でコーティングしてしまう

直線接続材がやはり信頼できます(‘ω’)ノ

電線を接続します(*’ω’*)

そして、融着テープ、ビニルテープを巻いて処理した

電線、、、これをケースの中でさらに防水性能をあげるために

レジンを注入します(*’ω’*)

ケースをセッティングします(*’ω’*)

そして付属の液体をまぜて、もみこんでいくと、

発熱し、硬化していく化学変化が起きます(; ･`д･´)

ケースの中の電線にこのレジンという液体を流しこんで

いきます(*’ω’*)

ケースに充填できたら、ふたをして、

しばらく待ちます(*’ω’*)

硬化が完了し、いわばゴムの塊になりました(*’ω’*)

噴水のしたに接続部を埋込、

そして動作確認試験をするために、水をはっておきます(‘ω’)

盤の前の掘削部を埋戻しして、作業完了(*’ω’*)

絶縁測定を最後にしてみると絶縁は回復しました(*’ω’*)

動作確認(*’ω’*)

元気に動く噴水が戻りました(*’ω’*)

、、みなさん、噴水の水は非常に汚いので、

飲んだりしちゃだめですよ((+_+))

はい、みなさまこんにちは( ﾟДﾟ)！

定期的にキューピクル内の高圧トランス入替のお仕事に

携わることがあります(‘ω’)ノ

今回は３台のトランス搬出入がメインの工事があり、

予算の都合上、重量屋さんを呼ばずに自社施工だけで

頑張って作業しようと思ってます(‘ω’)ノ

今回のトランスの容量は

75KVA、100KVA、300KVAのモールドトランスである(‘ω’)ノ

↑今回取替のモールド変圧器っていうのは、こんなのです。

皆さんがよく見るトランスって、

↑こういうのですよね(; ･`д･´)

よく見るタイプの変圧器は中に【絶縁油】が入ってる

タイプで、その油が、絶縁と冷却の役割を果たします(‘ω’)ノ

今回のモールド変圧器っていうのは、

中に鉄心がぐるぐる巻いてあるのですが、それを油ではなく、

エポキシ樹脂で覆って絶縁しているものになります(‘ω’)

油と樹脂では、重量はさほど変わりが無いのですが、

絶縁油は使用すればするほど劣化していきます(; ･`д･´)

なので、この変圧器の中の絶縁油っていうのは、

永遠につかえるわけでは無く、

中にはいっている油の状態を、定期点検などで確認

しているわけです(; ･`д･´)

昭和の時代に造られた油入り変圧器の中には、

その絶縁油に【PCB】という毒性の成分が入っているものが

残っており、

今でいう、アスベストみたいなものと同じ感じで

そのPCBが含有されていないかを調べたりします(; ･`д･´)

PCBが含まれていなかったとしても、

使用状況が悪い、、例えば、電気の容量をパンパンに使い

続けると、変圧器には負担が大きく、

この絶縁油も透明のエンジンオイルのようなものですが

ドス黒いドロドロのエンジンオイルのように劣化しやすく

なります(; ･`д･´)

高圧コンデンサなんかも油入りは同じく、

絶縁油が入っており、

こちらにもPCBが入っている可能性があるので、

処分の際には、

ドリルで穴をあけて、中の絶縁油を検査して、

PCBが含まれていないことを証明しないと持ち出しては

いけません(; ･`д･´)

特別産業廃棄物として取り扱われます(; ･`д･´)

さてさて、前置きが長くなりましたが、

今回のキューピクルは屋内にあり、重量物の

搬出入が屋内の通路をとおっていくことになります(; ･`д･´)

入口に扉があるので、段差があります(; ･`д･´)

今回取替の変圧器の一番重いものは１ｔほどであり、

１トンの重量物を機械で吊ったりできるスペースがないので、

どうやって搬出入するかを考えます(‘ω’)

キューピクル自体にも基礎の上にのっかってるため、

段差が発生します(; ･`д･´)

この300KVAのトランスを撤去する際には、

手前にあるコンデンサや接続されているKIP電線なども

取り外す必要があります(‘ω’)

そして2次側の電源の接続は、

母線バーから、【可とう端子】というものが使われている(‘ω’)

KIVなどの電線とは違って、

バーと同じくらいの接地面積が確保できるので、

高容量の電流に耐えれて、

ある程度の可とう性により母線バーへの接続がしやすく

なっています(‘ω’)

ですが、今回新しく交換する変圧器は

モールドではなく、油入り変圧器のため、

高さが上がってしまい、

もちろん電線に圧着端子の組み合わせで、２次側を接続する

仕様になっているため、

可とうバーがそのまま使えれません(; ･`д･´)

なので、この写真のように、バーで２次側を接続されて

いた変圧器を容量をあげて、

高さが上がった変圧器を据え直した時、

可とう端子も取外して、母線バーより、KIV電線に変換、

そしてぐるった曲げて、

トランスの２次側端子へ取付という方法で耐えました(; ･`д･´)

今回もそのようなイメージで準備しないといけません(; ･`д･´)

しかし、屋外のキューピクルのように、

移動式クレーンで搬出入、そのまま設置などが

出来ない為、

人力で据付をしないといけません(; ･`д･´)

最大１トンもの重量物をどのように移動させて、

どのように据え付けるか、、かんがえます(*’ω’*)

、、次回へ続く(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

現在は母屋に直引込で電灯回路を引っ張ってもらって

いたが、今回母屋を撤去したいがために、同じ敷地内で

引込柱を設置し、そちらに引込点を変えたいという依頼

がきました(*’ω’*)

現在は離れた神戸市にお住いの施主様のご実家と

隣接する飲食店の納屋が現場である(‘ω’)

銀色の車の左側に現在は引込があり、

この建物は解体する為、右の店舗のみ建物を

残せるように引込柱を建てます(‘ω’)

まずは、引込柱を建てて、それから架空電線を

移設しようという作戦です(‘ω’)

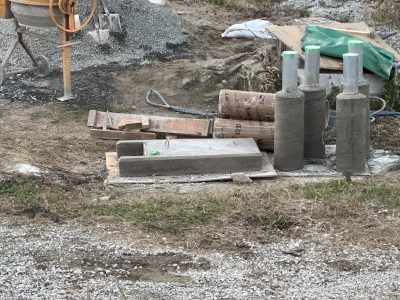

照明柱基礎と引込ポールを載せて現場へ向かう(; ･`д･´)

エアコンの室外機前あたりに建柱します(‘ω’)ノ

基礎用の床掘(*’ω’*)

底面に砕石を敷きならして、水平をだします(*’ω’*)

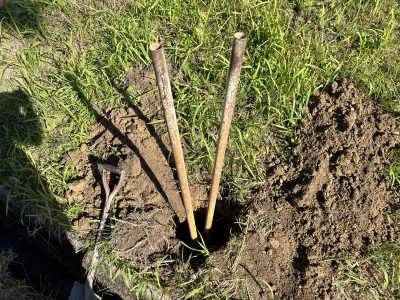

ここで、D種アースを打っておきます(‘ω’)

100Ω以下にして満足(*’ω’*)

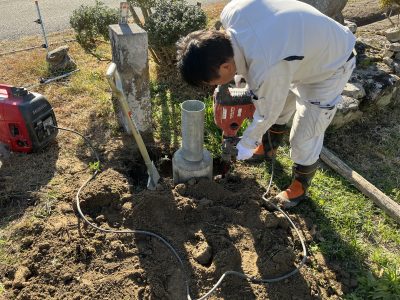

基礎設置し、すぐ照明柱のした部分を差し込む(*’ω’*)

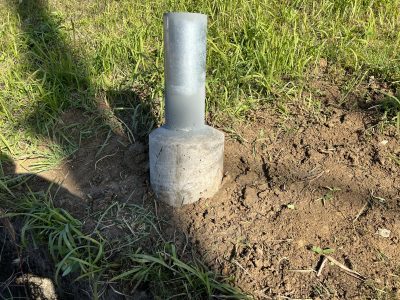

根元保護の根巻保護コンクリートを打設(*’ω’*)

差筋もちゃんと入れてます(‘ω’)ノ

ある程度乾くまで表面を撫でれないので、

メーターと主開閉器ボックスも取付してしまい

ます(‘ω’)ノ

はい、これで根巻コンクリートがしっかり乾く

まで数日間待ちます(‘ω’)ノ

、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

組合からの小工事依頼で、漏電しているお宅にお邪魔です(‘ω’)

停電して、関西電力に来てもらったそうで、

その時に玄関まわりの回路ということで特定できて、

その回路だけブレーカーを落として生活していたようです(‘ω’)

漏電ブレーカーが働いたのは雨の日の夕方らしく、

現在は、雨が上がって１０数時間経っていて曇っている

状態ですが、

１MΩということで、微妙に良くはなっていません(‘ω’)

湿気で悪くなりそうな、庭園灯、

こちらを疑ってグローブをあけてみると、、

すごい腐食です(; ･`д･´)

こちらも絶縁は悪かったのですが、

まだどうも悪い箇所がありそうなので、、探してみる(‘ω’)

話をよく聞いてみると、この郵便ポストは新しく

なっており、

昔は、蛍光灯の照明がついたポストだったそうだが、

塀に埋め込んである電線を処理をして

ポストを交換したそうだ(; ･`д･´)

中を分解して確認したが、防水の処理がしてあり、電線は

確認できなかったが、

この残った線があやしい、、(; ･`д･´)

縁が切れていなければ、ここが絶縁不良だと考える、、。

門灯、庭園灯へそれぞれいっている配管が、外部電源と

ジョイントしているBOXがあり、、見てみると、、

全部繋がっていますね(; ･`д･´)

門灯回路を切り離してみると、

１０MΩまで回復(‘ω’)

ポストへ行っている電源は切り離して、端末処理し、

これで漏電は改修されました(*’ω’*)

新しい庭園灯が届いたので、後日取替にうかがいました(*’ω’*)

新しい庭園灯を設置(‘ω’)

庭園灯本体に自動点滅器がついているタイプなので、

スイッチをオンのままで、夜になれば勝手に点灯、

朝には勝手に消灯します(*’ω’*)

玄関扉横の蛍光灯器具も、

ついでにLEDに交換されるということで、

LED電球タイプのリーズナブルでアルミダイキャスト製

の外壁灯を選定(‘ω’)

ちょっとアクセントの入った主張しすぎないモダンな

照明が毎晩お出迎え(*’ω’*)

漏電も直り、ちょっと家に変化があって気分も変わって

施主様は大変喜んでおられました(*’ω’*)
