はい、みなさんこんにちは( ﾟДﾟ)！

今回は、雨ふりに漏電ブレーカーが働いて

停電中だということで、過去より電気工事は弊社でおまかせ

いただいている物流倉庫より連絡(‘ω’)ノ

ご覧のように屋根のしたの照明器具ですが、

まだLEDではなく蛍光灯の器具６台が怪しい(‘ω’)ノ

数年前に弊社で取付した中継ボックスに

増設の倉庫や取り合いの電気設備用の回路があり、

やはり、そのうちの照明だけの回路の絶縁がゼロである(‘ω’)ノ

詳しい原因はよくわからないが、

照明器具全てを調査するには高所作業車が必要なので、

調査しがてら、LED化することになりました(‘ω’)ノ

翌日、器具が納品されたので

また現地へ伺う(‘ω’)ノ

屋根のある部分で加工した木材を燃やすのに、

ドラム缶で燃やしており、

見てのように、折板やねの裏側は煙と熱で

焦げて真っ黒になっている(; ･`д･´)

火災報知器の熱感知器も作動してしまうので、

新築時は配管、配線して消防検査を受けたが、

ヘッドを外して普段は使っているようです(; ･`д･´)

下にはベルトコンベアが据え付けてある為、

高所作業車を設置して器具を外していきます(; ･`д･´)

ジョイント部分もワゴで接続されているものも

あり、絶縁不良の原因がソレでなかったとしても、

圧着接続で復旧します(‘ω’)ノ

器具を外し終わり、絶縁が回復しました(; ･`д･´)

外した照明器具は球も灰で真っ黒になっており、

笠付の器具の上部、、

黒こげですね、、(; ･`д･´)

パイラックによりボルトナットで設置されていたので、

電線穴やビス穴などから灰が器具内に侵入し、

電線の差込端子台に付着、、

そして、それが雨の日は湿気でぬれて、

プラスとマイナスが灰によって接触してしまうものだと

考えられます(; ･`д･´)

新しいLED器具は、防湿、防雨タイプ(‘ω’)ノ

屋根の下だからと言って、半分外の軒下なので、

やはり屋内用の器具は駄目ですね、、

いろんな悪い要素が重なって今回の漏電は起こりましたが、

基本は、屋外ですと、

いくら屋根や庇の下で雨に濡れないようでも

防湿、防雨型にしないといけないと痛感させられました(; ･`д･´)

全てLED器具に交換し、

点灯確認(‘ω’)ノ

絶縁も５０MΩに回復(‘ω’)ノ

作業完了です(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

最近は量販店で安い照明器具がいろいろ豊富なので

工事店に直接家電や照明器具を頼む方はなかなか少なく

なりましたが、

直付けで昭和の紐を引っ張るタイプの

蛍光灯器具が取付してあった場合や、シャンデリアを

丸いシーリングに変える場合など、

どうしても取外しに素人では、難しくて重たい場合も

あります(; ･`д･´)

子供さん達が昔つかっていた各部屋の蛍光灯、

そして２階寝室のおしゃれなｼｰﾘﾝｸﾞ、

こちらもリモコンで調光が出来る現代風のｼｰﾘﾝｸﾞに交換

されたいとのこと(‘ω’)

子供部屋の分は、普通のｼｰﾘﾝｸﾞで調光器具(‘ω’)

ほぼ物置と化しているので、これらはいっぱんてきな器具

を選定するが、

寝室はまだ施主様ご夫婦が使用しているので、

照度も少しアップし、昼光色と、

電球色で以前とおなじ雰囲気での調光ができる

少しグレードの高いシーリングで

施主様も満足されておられました(‘ω’)

若い方なら椅子や踏み台の登って、蛍光灯型のLED電球

を未だに交換されたりというのもありますが、

お年寄りやめんどくさがりの方は、

器具事一体型のLED器具に交換してしまえば電気代も

お得になって明るくなり部屋の雰囲気もかわりますよ(‘ω’)

はい、みなさまこんにちは( ﾟДﾟ)！

今回は学校の教室内でも黒板灯だけLED化(‘ω’)ノ

ちょっと諸事情はわかりませんが、

まだ構内全域LED化されていない校舎ではありますが、

２教室の黒板灯だけ交換依頼(‘ω’)ノ

黒板においては５００ルクス照度が必要という指標が

あるのですが、

それを満たしていないということで、LED化です(‘ω’)ノ

角度を調整できる集光型の５２００ルーメンです(‘ω’)ノ

更新前にメガ測定(‘ω’)ノ

そもそも絶縁が悪い箇所は中にはあります(; ･`д･´)

他の業者がやられたLED更新後に不具合で手直しに

いったこともありますが、

更新前に絶縁が悪いかどうか調べておくのも大切な

ことです(; ･`д･´)

これが古い黒板灯です(‘ω’)

公共の工事では器具はビス留めではなく

躯体よりボルトで吊り固定しないといけないのですが、

こちらの箇所は

ぜんぜんボルトも無く、ずさんな工事でした(*’ω’*)

天井材がビス留めで外せたからよかったですが、

もちろん、アンカーを打ち直して寸切りボルトにて

固定し直し　作業完了(‘ω’)ノ

以前とは明らかに照度がアップしました(*’ω’*)

、、といいますか

部屋全体の照明はまだ蛍光灯なので、

部屋全体は暗いままなので、黒板だけが明るい(; ･`д･´)

もう一教室も作業を終え、

作業完了後に絶縁測定を実施し、問題ないことを確認(‘ω’)

ライトバーをバチンとはめ込んだときに、

ライトバーとベースを繋いでいるコネクタ

のリード線が挟まって絶縁不良で漏電ブレーカーが

落ちるという事故が実際、他の学校でありまして

その調査、修繕にいったことがあるので

こうした最後のツメも甘くせず確認が大切(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

プレハブ事務所新設配管、配線の続きです(; ･`д･´)

プレハブ事務所電源工事①！

前回はおもに幹線廻り外側の様子をお伝えしましたが、

今回は屋内がわの様子(‘ω’)

単管パイプにくくりつけて配管配線したPFDは

貫通穴をあけて、分電盤まで繋がります(‘ω’)

あとで天井を貼るとのことで、配線は軽く流すだけで

隠ぺいされます(‘ω’)

そして壁面だけVE管で配管し、配線器具をつけて

いきます(‘ω’)

エアコンなども後日設置するとのことで、

専用コンセントやスイッチだけをつけていきます(‘ω’)

分電盤内結線完了(‘ω’)ノ

絶縁測定、電圧確認(‘ω’)ノ

作業完了です(*’ω’*)

奥に、LANコンセントを設置(‘ω’)

光ケーブルがはいってきたら、ここで無線ルーターを

設置するようです(‘ω’)

はい、みなさまこんにちは( ﾟДﾟ)！

某施設の厨房にて、蛍光灯器具のLED化です(*’ω’*)

厨房で困るのは、　『虫』、、

夏場は、やはり殺虫器などをつけていても蛍光灯の光を

めがけて、小さな虫がぶーん、、と飛んできては、

やがて、死んでぽとっと下に落ちるので、

食べ物を扱っている場所で、衛生上良くないですよね(; ･`д･´)

作業台の明るさももちろん明るいほうが、

効率がいいに決まっております(‘ω’)

さて、この蛍光灯の器具をLED化すれば、

明るさと虫に対しては改善されるかと思いますが、

テニスコート電撃殺虫器から誘虫器へ取替②！

↑過去ブログで、

そもそも従来の電源切殺虫器の概念を少し変えて、

逆に別の場所に虫を誘って、

たとえば厨房ですと、屋外で虫を誘い込み、

そちらで虫をあつめることにより

屋内の厨房に虫を入らせない！という考えもある(‘ω’)

防水のライトバーに交換すると、

写真上でも若干ですが明るさがアップしたのが

わかります(‘ω’)ノ

こちらの器具のベースはステンレス製のベースに

白色の塗装が施されているタイプなので、一見わかりませんが

厨房で湯気や湿気を浴びる天井では、長持ちさせるには

良い選択だと思います(‘ω’)ノ

はい、みなさまこんにちは( ﾟДﾟ)！

近くの建材屋様にて倉庫が増設されたとのことで、

LED照明器具もあらたに取付します(‘ω’)

天井高は４ｍと高く、フレームで組んだテント倉庫(‘ω’)

この広い敷地、高さと広さがあるので、

今回は10,000ﾙｰﾒﾝのライトバーを数台設置します(‘ω’)

今回増設された部分は、前回弊社でLED照明工事を

施工させていただいた部分でして、

既設部分のLED照明回路のスイッチの上に電源があるので、

そこから電源を取り出します(‘ω’)

ここの通路の奥にスイッチがあるので、

まえに取付されているLED照明たちの上をPF管で配管して

いきｽｲｯﾁまでいきます(‘ω’)

取り合いの部分で、増設部との接続をするのですが、

ここで前の通路部の照明は奥のスイッチと３路スイッチに

変更し、

今回増設部の照明のスイッチも新設します(‘ω’)

新設部分の配管、器具取付をします(‘ω’)

ちょっとわかりにくいですが、照明が４台取付完了！

ざーっと流した通路部分のPFDを固定していき、

電源の２芯と、三路スイッチ用の３芯を入線(‘ω’)

とりあいの部分を仕舞します(‘ω’)

既設通路の奥のスイッチも３路スイッチにかわり、

点灯確認(*’ω’*)

この日は雪といいますか、曇っているのでうす暗いですが、

白いテントは透過性があるので、昼間はそんなに暗くは

ないのですが、

今回増設の照明は夜には活躍してくれるでしょう(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

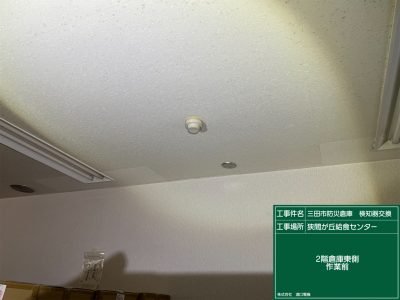

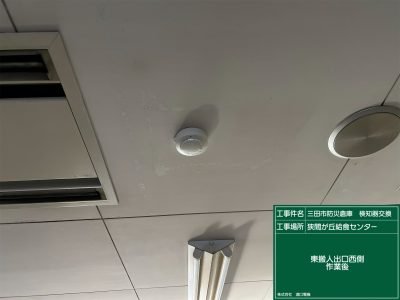

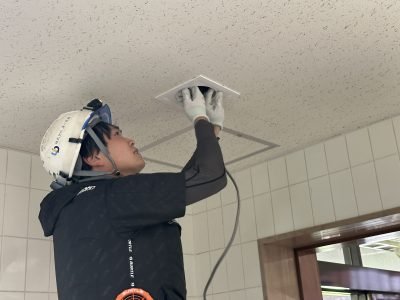

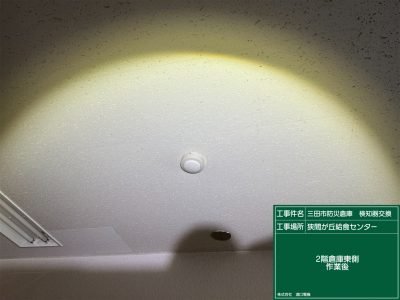

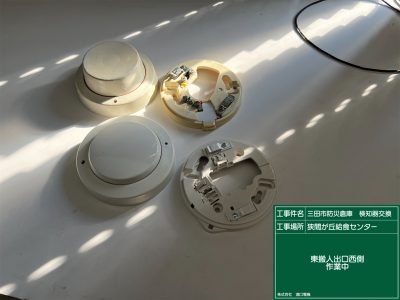

某施設にて、火災報知器の交換です(‘ω’)ノ

誤作動により発報して警告がでたままなので、不良個所を

調べて、２か所、器具取替です(‘ω’)

小学校や中学校はほぼLED化が完了している三田市ですが、

児童クラブはまだまだおいてけぼりです(; ･`д･´)

火災報知器も、毎年点検の義務はあり、

弊社では点検、そしてそこで不備があった場合、

設備の取替工事もおこなっております(*’ω’*)

ヘッドだけでなく、ベース部分の端子部分が悪い場合も

ありますので、こちらを交換する場合は

甲種４類の資格が必要です(‘ω’)ノ

さて、つぎの場所は、、

はい、取替は簡単です(‘ω’)

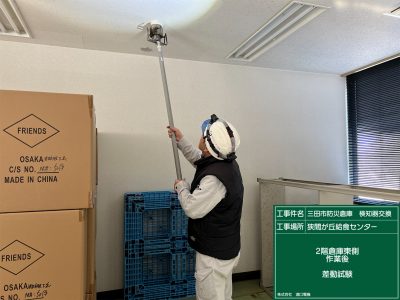

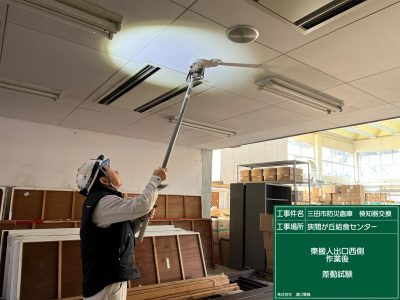

そして、最後にちゃんと動作するかを

確認します(*’ω’*)

熱感知や煙感知器が、しっかりと信号を出して、

受信器にてベルを鳴らさないと、設置されている意味が

ありません(*’ω’*)

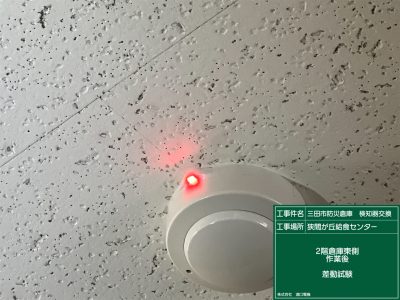

熱が蓄積されると、こうして赤いランプがついて、

火事を知らせる信号をだします(*’ω’*)

テナントビルなどで、

増改築したり、内装工事をした際に間取りがかわったりしても

消防の検査をしっかり受けていない場合があります(; ･`д･´)

間取りが変わると、感知器を増やしたり、減らしたりと

変更の届け出が必要な場合があるので気をつけましょう(‘ω’)

はい、みなさまこんにちは( ﾟДﾟ)！

一年に一か所程度の予算しかおりませんが、

少し前に今年のLED化工事はされたものの、

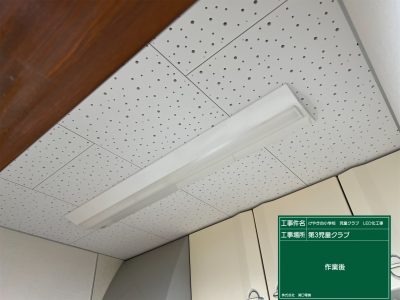

児童クラブ　LED化工事！

別の児童クラブで一個照明器具が不点灯に

なったらしく、その修繕に

一か所だけLED化することになりました(; ･`д･´)

こちらの課では予算があまり組まれていないので

小規模で修繕を余儀なくされます(‘ω’)ノ

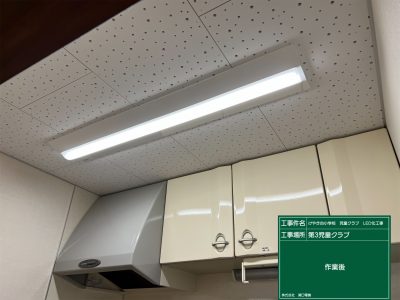

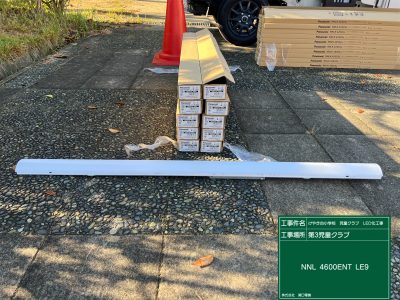

いつものライトバーです(‘ω’)ノ

真ん中一灯だけを交換(‘ω’)ノ

そして点灯確認です(*’ω’*)

来年は残り全部変えていただけますように(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

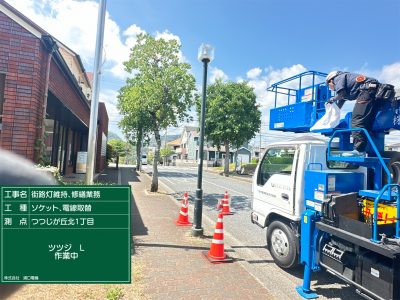

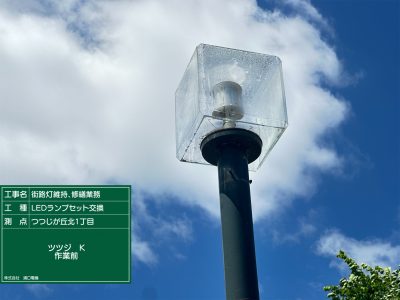

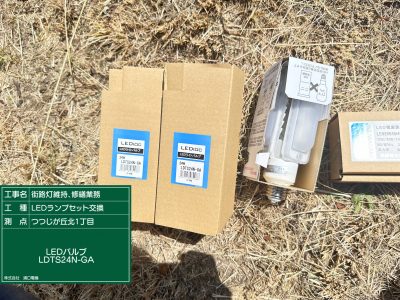

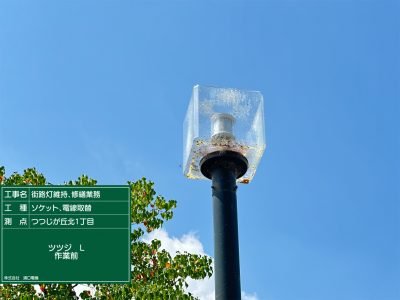

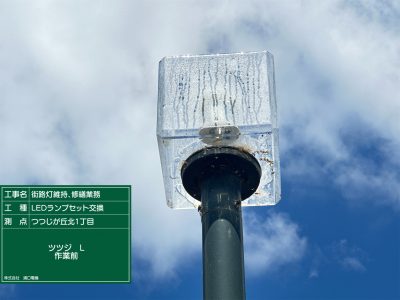

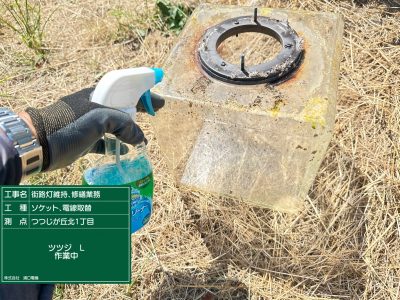

電源装置内蔵LEDバルブ交換！磁器ソケット交換①！

とりかごのLEDバルブ交換の続きです(; ･`д･´)

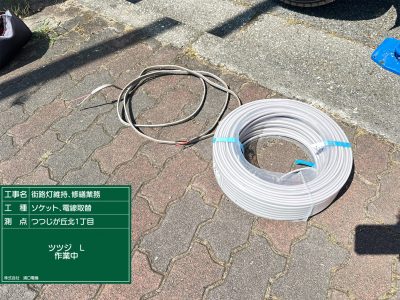

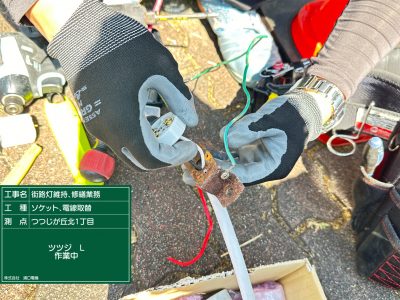

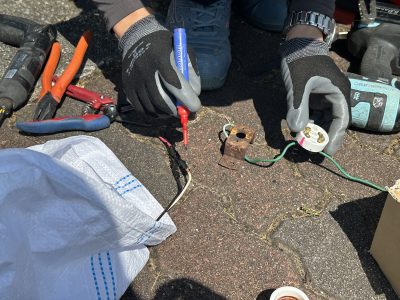

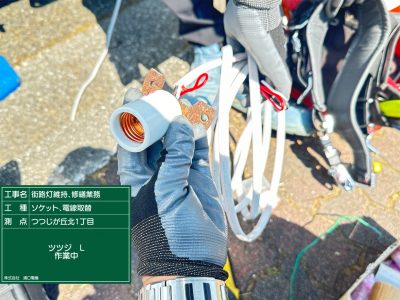

前回、磁器ソケットを新しく交換して、電線も取付した

状態で、うえから入線します(*’ω’*)

新しいソケットを取付し、、

さて、こっからが難しい、、

この無数の穴に鳥かごを組んでいきます(; ･`д･´)

３０分くらいもがいて完成(; ･`д･´)

防水パッキンをつけて、

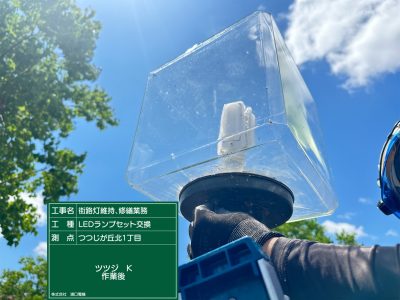

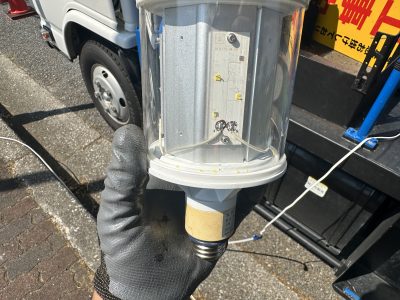

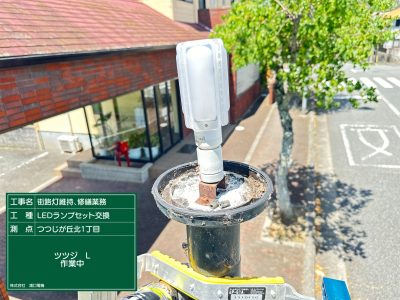

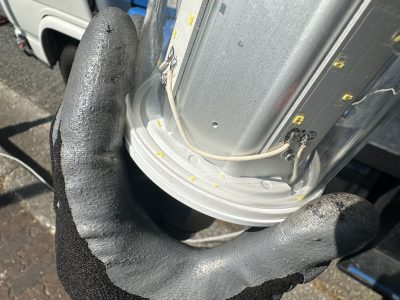

電源装置内蔵のLEDバルブを取付(‘ω’)ノ

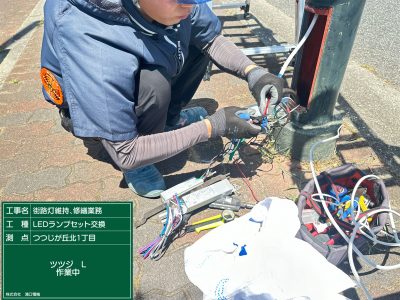

点検口では電線を直接接続(‘ω’)

無事、点灯致しました(‘◇’)ゞ

はい、みなさまこんにちは( ﾟДﾟ)！

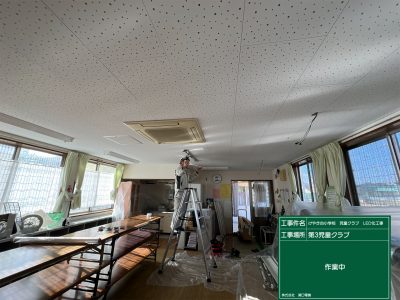

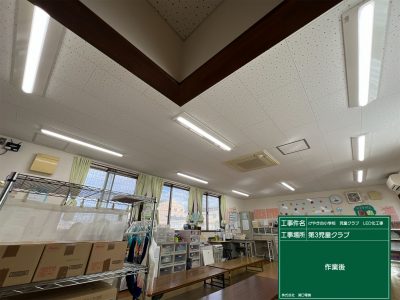

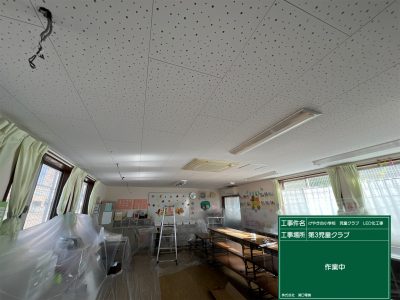

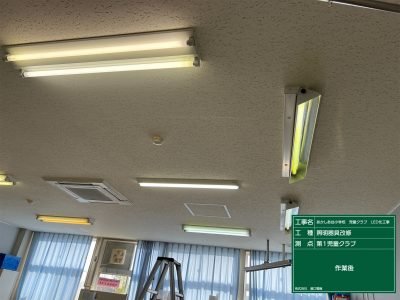

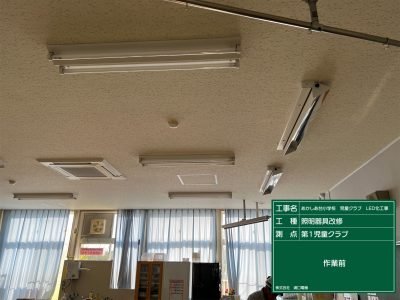

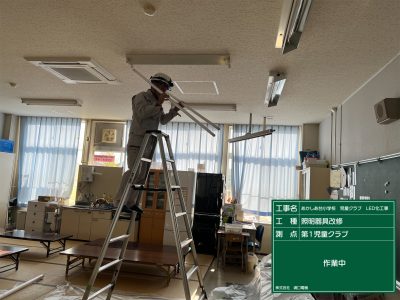

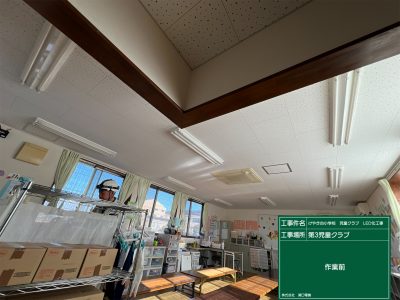

今回は市内小学校のとある児童クラブの

天井照明交換です(*’ω’*)

小学校や中学校では三田市でも約半分はLED化が完了

していますが、放課後児童クラブは少しおくれており、

まだまだ蛍光灯のままの施設が多いです(‘ω’)

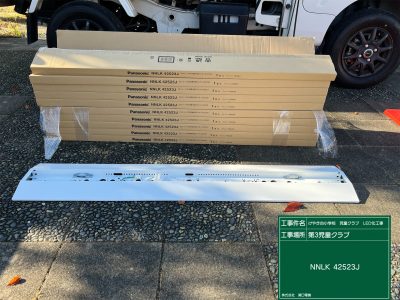

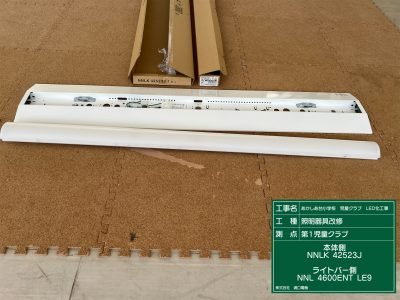

今回は富士型　４０形が１０台です(‘ω’)ノ

待機児童たちは放課後からお家の方がむかえにくる夕方

まで施設内で過ごしてますが、本を読むことが多いので、

やはり明るいほうがいいんです(‘ω’)

弊社ではせっかく交換するんだから、と思って、

4600ﾙｰﾒﾝの小学校の教室と同じくらいの照度を提案(‘ω’)

執務空間では５００ルクス以上というのが一つの

指標ですが、

こういったプレハブは天井高も低いので、測ったことない

ですが、６９００ﾙｰﾒﾝのLED器具にすれば

おそらく８００から１０００ルクスほど確保できると

思っています(‘ω’)

ゲームばっかりしてたら目が悪くなるよと

昭和の時代、我々は親から怒られてましたが、

今や、タブレットで宿題をしたり、みんなﾆﾝﾃﾝﾄﾞｰｽｲｯﾁなどの

ゲーム機でYouTubeとかみている、、(; ･`д･´)

小さな子供達には目に負担もかかっている時代になってる

ので、

すこしでも明るくして和らげるのが我々の役目かな

とおもっております(; ･`д･´)
