はい、みなさまこんにちは( ﾟДﾟ)！

エアコン室外機移設に伴う電源等のレイアウト変更の

様子をお伝えしております(; ･`д･´)

エアコン室外機移設、電源等移設①！

前回、エアコン室外機の一番小さいものを移設したので、

その横にもう一台室外機を移設していきます(‘ω’)

エアコンの室外機電源やシャッターなどの電源となる

小さな分電盤変わりのボックスをとりあえず設置(‘ω’)

幹線のCVT22sqが貫通しているプルボックスを上に

あげます(‘ω’)

配管をやり直して、庇の出来るだけ上にあげます(‘ω’)

そして、もうひとつウオルボックスを取付し、

CVT22sqをそこにいれます(‘ω’)

真ん中につけたﾎﾞｯｸｽにこのCVT22sqを入れて、単相回路の

電源にしたかったのですが、

このCVT22sqは三相回路であったことが判明したので

今使っているブレーカーをそのまま移設することに

します(; ･`д･´)

はい、ブレーカーを移設し、三相電源をここからとるのですが、

この日は時間が足りず、

室外機は次回に移設するということで、

仮設の配線を転がします(; ･`д･´)

既設の余っているパイプでほごして、土間を転がして、

室外機にかりに接続しておきます(‘ω’)

この大きな室外機電源のエアコンは

6.3Kwの埋込型のエアコンなので、ドレンもきちんと

VPで配管し直すのに部材が足りず、

次回に移設します(; ･`д･´)

架台の上にのっていた室外機を、配管を取らず、

そのまま曲げながら地上へ仮におろします(‘ω’)

脚立などで転倒防止で固定して

次回工事の準備をしておきます(; ･`д･´)

CVT22sqから単相電源を皆とるつもりだったのが

無くなったので、

他のつかっていなさそうな防水コンセントから電源を

引っ張ってくるしかありません(; ･`д･´)

同じ階の屋内には分電盤があったのですが、

クローセットの中で、あたりには点検口も何もなく、、

床は室内も全部タイル貼り、RC造りで、高さも３ｍ程あって、

外部に貫通できそうな部屋は上がり天井になっていて

点検口も作れなさそう、、(; ･`д･´)

新たに電源を分電盤から隠ぺい配線は不可能、、(; ･`д･´)

露出配線もダメな施主様だったので、外部である電源を

見繕うことになりそうです(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

自社倉庫横の車道拡張工事が続いておりますが、

自社倉庫横、擁壁制作型枠組立！

擁壁の間に縁がきれた部分があって、

そこを階段にするという発想が唐突に浮かんだ為、

今回は余った間知ブロックで下段を組んでいきます(; ･`д･´)

斜めにそびえたつカーブの擁壁と、直立の１８ｍの擁壁、

この間に隙間を設けていましたが、

よっこらしょと、余った間知ブロックを組み合わせて

階段にします(‘ω’)ノ

あまりものやあり合わせの材料で作ってる割には、

まあまあオシャレな出来上がりになってきております(; ･`д･´)

はい、間知ブロックの天端に塗った蹴込み部分の

コンクリートが乾いたので、

側面から土がこぼれてこないように型枠を切って貼って、

こういった端の隙間からも雑草が生えないように、

とことんコンクリートで固めてやります(; ･`д･´)

直の擁壁の裏込め部分も余った間知ブロックを組み込んで、

土が流れださないようにしておきます(‘ω’)

とりあえず、法面の土砂が流れて落ちてこないように

落ち着かせたので、キリがつきました(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

少しまえに、室外機を壁掛けにしたお客様宅より

進展があり、次なるステップへすすみます(‘ω’)

エアコン室外機壁掛け移設！

なんともややこしいのですが、

前回室外機を壁にあげました(‘ω’)

こちらがそうですが、

右側には、おおきな室外機が２個縦に並んでおり、

こちらも壁掛けにしたいということなのですが、

とりあえず、前回壁掛けにしたエアコンを取外し、

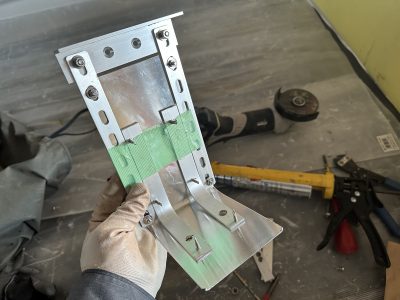

前回取付したエアコンの壁付け金具を外します(‘ω’)

一旦取り外した左側には、壁貫通のあるプルボックスと

VE22が配管されていますが、これをもっと庇の上にあげ

直さないといけません(‘ω’)

仕上がりのレイアウトを何度も変更、確認を経て、

とりあえず、室外機はここに横並びで２基設置することに

なったので、壁掛け金具を取付ます(‘ω’)ノ

こんな感じになります(‘ω’)

最終的には、左上のVE管と、右上のスリムダクトは、

中央にとりつけするウオルボックスに向かって

立ちおろし直します(‘ω’)

窓の電動シャッターや、庭の庭園灯や防水コンセント用

エアコンの室外電源などの電灯盤を作成します(‘ω’)

庭園灯の一括のスイッチが戸を出てすぐ

手の届くところに欲しいとのことで、

施主様と位置を確認します(‘ω’)

この日は、上に載っている単相２００Vの電源を

左の新しく取付したウオルボックスに移し替えて、

そこから仮に電源を供給しておく予定(‘ω’)

冷媒配管もやり直すつもりでしたが、施主様が夕方まで

在宅でないなどの理由で、途中までしか施工できない(; ･`д･´)

室外機の冷媒配管をポンプダウンして外し、

その後ろに、その室外機専用の室外電源のブレーカーが

あるので、そちらを取外します(‘ω’)

室外機と壁の間にブレーカーを設置するなんて、

誰が設計したのか、、

まあそれはさておき、最初に確認した時に、この室外機電源

一番左の壁の屋内からCVT22sqで直接配管されて、

このブレーカに接続されてます(‘ω’)

単相２００Vの５０Aがついていました(‘ω’)

なので、一番左庇にある１５０角のプルボックスから

VE２２の配管を上にあげ直しながら、

真ん中にウオルボックスをつけ直し、

そこに４，５回路ようの電源として使い直す計画(‘ω’)

今回はその電源工事をやってしまいたいので、

おおきな室外機の移設までは時間が足りません(; ･`д･´)

というわけで、単相の電源の源である150角のプルボックスを

あけると、

壁から貫通して電線がでてきているので、プルボックスを

加工して上にあげます(‘ω’)

防犯カメラの5C線も一緒に配線されているので、

一旦５C線を抜いて、プルボックスを外します(‘ω’)

既設のVE22からまず電線を抜いてしまいます(‘ω’)

電源工事をしている間に、ウオルボックス取付の

準備をしていきます(‘ω’)

しかしここで大きな問題が発生(; ･`д･´)！

２２ｓｑの電源は、なんと、

三相の動力電源であったΣ( ;∀;)ガビーン

単相200Vのブレーカーがついているので

単相だと思っていたのに、、

レイアウトを練り直し、

室外機と室外機の間から配管をいくつか立ちおろして

いくようにし、どこからかの防水コンセントから単相の

電源をウオルボックスに立ち上げてくるしかありません、、。

ポンプダウンし、小さい室外機を設置してみます(‘ω’)

あまり室外機を外側に設置すると、電動シャッターが

あとで取付された際に干渉するため、

それも確認し、この位置に設置(‘ω’)

その右に大きな室外機が設置されますが、

これも右側の戸のシャッターが取付される余長をみて、

室外機間の隙間というかメンテナンススペースを

確保しながら位置をきめます(; ･`д･´)

右側の室外機を動かすまえに、

先に小さなエアコンの室外機を接続しておいたほうがいい

ので、先に接続(; ･`д･´)

真空引きをして、とりあえず小さい室外機は設置完了(‘ω’)

次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

三田市一円の街路灯や防犯灯の維持修繕業務ですが、

今回は、住宅地の中にある遊歩道にポツポツと

単独柱が建っており、

その灯具が数か所不点灯しているということで

調査に伺うと、、

照明盤にて、ブレーカーの不良で１５灯程全部

消灯していたので、

そちらは後日、ブレーカー交換すれば全部直ると思いきや、

灯具の不具合が２箇所、

そして、絶縁が悪くなっている灯具が１箇所あったため

交換作業です(‘ω’)

電源装置一体型の灯具なので、

雷や漏電の際、

灯具丸ごと交換する必要があり、コストがかかります(‘ω’)

そのかわり工事としてはわかりやすくシンプルになります(; ･`д･´)

このように、ガチョンと取替するだけ(; ･`д･´)

我々作業者からすると、わかりやすいので

施工も楽で助かります(; ･`д･´)

残り２箇所も交換(‘ω’)

点灯もきちんと確認し、

交換後の、２次側の絶縁測定にて

漏電が解消されているかも確認します(‘ω’)

また別の回でお伝えしますが、

この灯具交換とは別の要因でも漏電しており、

しばらくこの１５灯は点灯していなかったと思われます(; ･`д･´)

外灯は様々な要因で、漏電ブレーカーなどが作動し、

消灯していることがありますが、

これは調べるのに時間がかかりそうです、、(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

引込柱再建工事が続いておりますが、

前回、根巻保護コンクリート迄完了しています(‘ω’)

倒壊引込柱、取替復旧③！

さて、根巻保護コンクリートはきれいに乾いて

いるでしょうか、、

、、の前に蚊取り線香をまず焚いてから、、

マメ一つなく、素晴らしい出来栄えです(‘ω’)ノ

上部も綺麗に仕上がっており、

残るは、ﾎﾞｲﾄﾞまわりの景観をもう少し整えたいと

思います(‘ω’)

雑草がもともと縁石の隙間から生えていたりしていたので、

この辺いったい綺麗なままずっと残ればいいなということで、

隙間も生コンで固めていきます(; ･`д･´)

斫ってでた岩や小栗などを並べていきます(; ･`д･´)

無造作に石垣風に法面を形成してみました(; ･`д･´)

自然な感じと、

そして、草の生えない根元廻り(; ･`д･´)

もともと、芝や雑草が根元に生えており、

水が溜まって根元が腐食したと思われる為、

水はけがよい環境を作ることが大切です( ｀ー´)ノ

はい、みなさまこんにちは( ﾟДﾟ)！

太陽光発電１８年目のお客様宅での、

パネルからパワコン間のｱﾚｲｹｰﾌﾞﾙ保護管取替作業です！

太陽光ｱﾚｲｹｰﾌﾞﾙ保護管交換①！

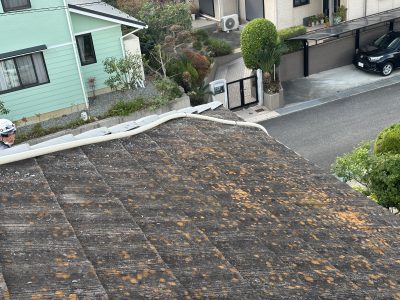

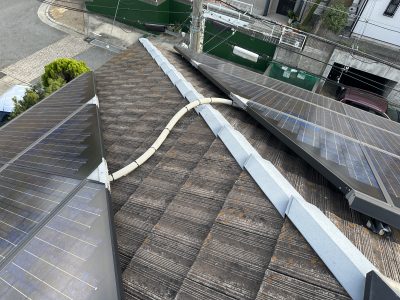

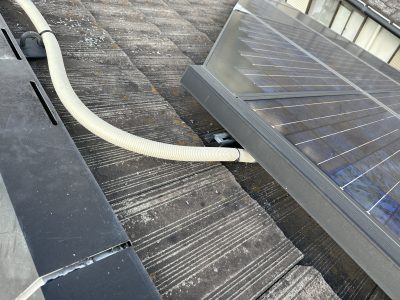

現状の保護管は１層管で、

屋根の上の紫外線を良く浴びるところはボロボロになって

いました(*’ω’*)

売電終了、太陽光パネル取外し①！

以前のブログで、太陽光売電を終了し、１１年くらいでしたか？

それくらいの撤去作業での写真でも確認できるように、

１０年経てば、すでに一層管はボロボロになっているのが

わかります(; ･`д･´)

なので、今回のお客様も１８年目よりももっと早い段階で

一層管はボロボロになっていたはずです(*’ω’*)

ちなみに、我が家の太陽光システムは、

家庭用屋根上の太陽光パネル洗浄！

まだ５年目を迎えましたが、

設置する時に、２層管で配管するように要望しており、

パネル洗浄をしたブログでも少し確認できますが、

黒いPFD管は色焦ることなく、全然綺麗なままです(‘ω’)

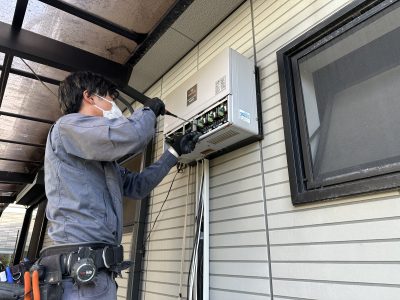

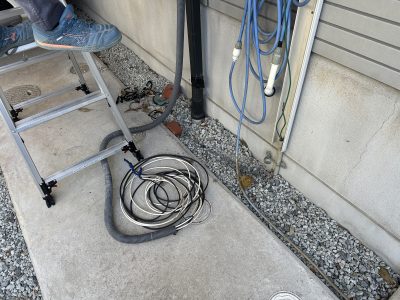

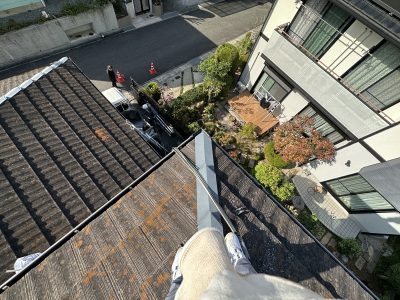

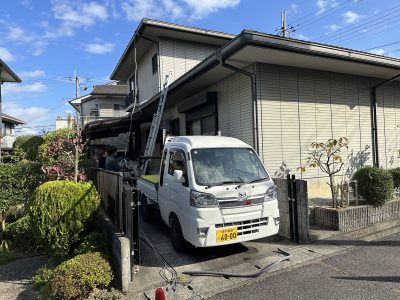

さて、さっそくパワコンからｱﾚｲｹｰﾌﾞﾙを取り外します(*’ω’*)

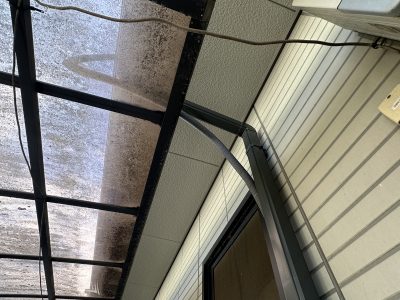

雨樋沿いにカーポートの上を既設のPF管が上がってます。

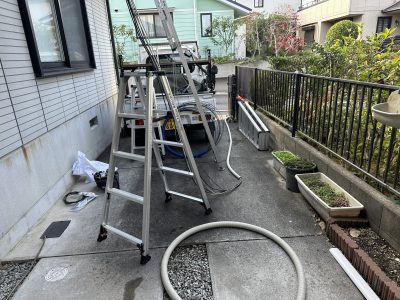

下屋の固定箇所も外し、軽トラの横、車道まで配管を

真っすぐに引っ張り出します(*’ω’*)

PF管に電線を入れる時は、まっすぐにして引っ張ってから

固定していくほうが楽チンなのです(; ･`д･´)

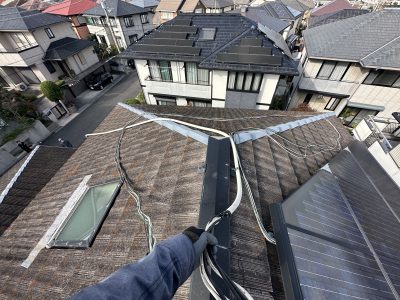

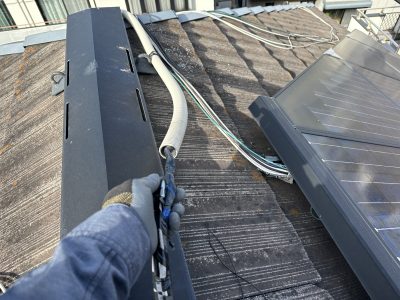

新しい二層管PFDの口を屋根上までもっていき、

真っすぐした状態で、上からｱﾚｲｹｰﾌﾞﾙを入線(‘ω’)

勾配が緩くて、大きな屋根だからできますが、

狭小の住宅や勾配のキツイ斜め片流れの屋根とかなら

高所作業車や足場を設置しないと無理(; ･`д･´)

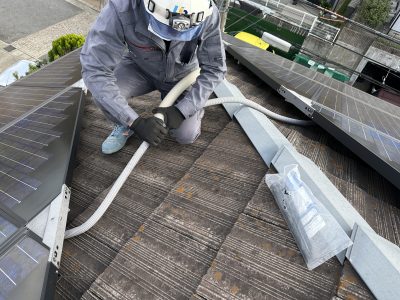

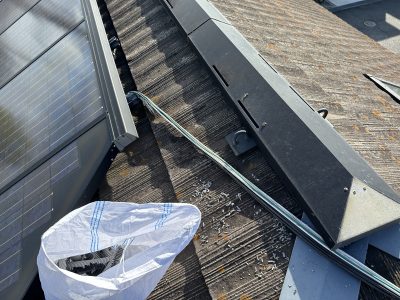

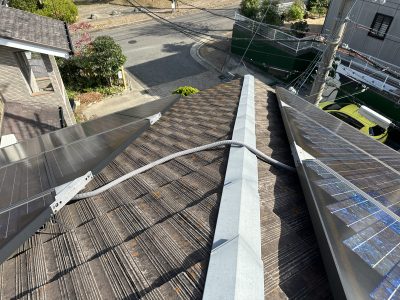

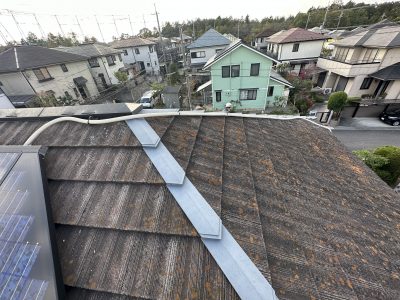

パネル間の渡り配管、こちらはケーブルの取外しが

困難なため、

二層管PFD36をカブセて、固定(*’ω’*)

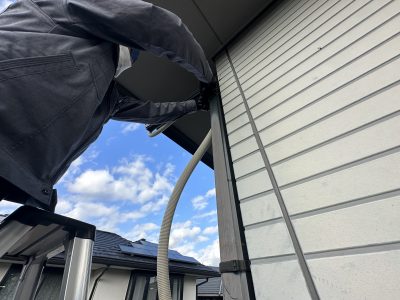

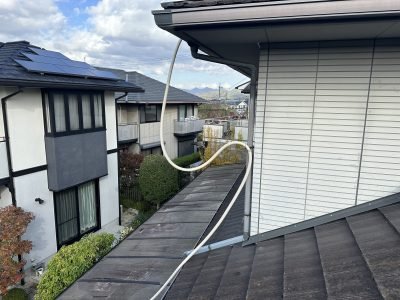

さて、パワコンまで降りているｱﾚｲｹｰﾌﾞﾙは入線し終わった

ので、要所要所配管を固定しながら降りていきます(*’ω’*)

屋根瓦の固定釘からステンレスの針金などをだして、

それと銅ﾊﾞｲﾝﾄﾞ線で配管を支持(*’ω’*)

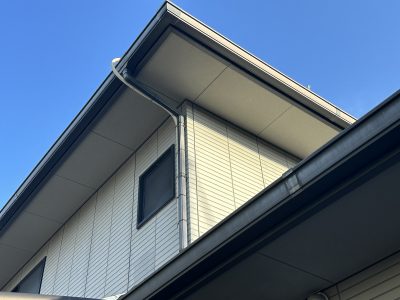

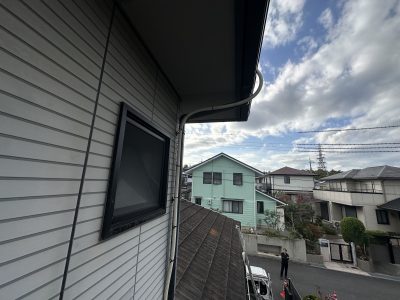

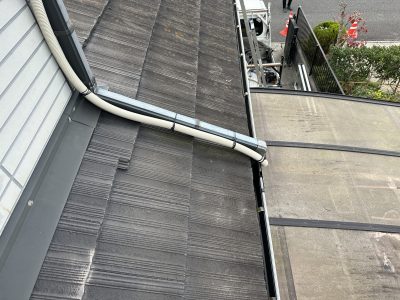

さて、下屋へ差し掛かります。

ここは雨樋に沿わせないとカッコ悪い(; ･`д･´)

エアコン用のスリムダクトを配管して、その中に

配線を入れると、より長持ちしますが、

施主様の予算があるので、声を大にしては提案できませんが、

安い一層管でいいよといわれても、弊社はお断りします(; ･`д･´)

数年経った、ボロボロになった一層PF管を昔施工したお客様宅などで

見かけたりすると、後悔の念しかありません、、(; ･`д･´)

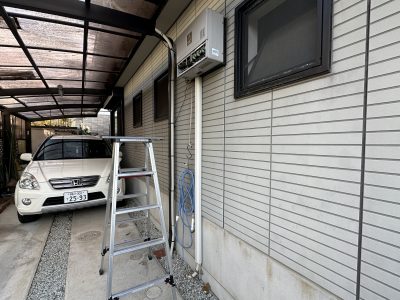

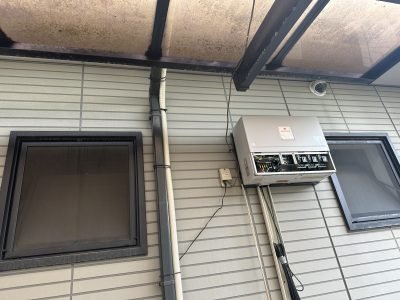

カーポートまでおりてきました(‘ω’)

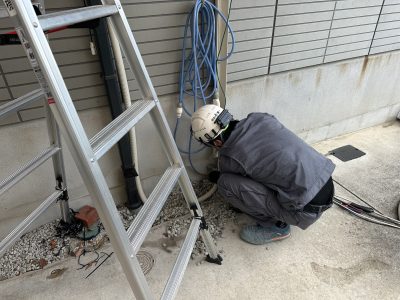

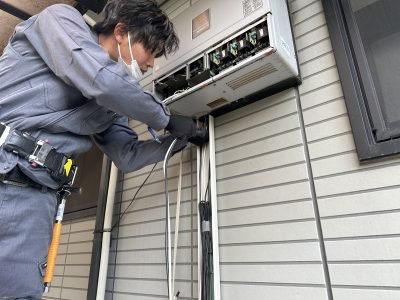

パワコンへ再接続し、試運転確認もオッケー(‘ω’)

外壁がクリーム色の格子状のサイディングなので、

ｱｲﾎﾞﾘｰを黒いﾊﾞｲﾝﾄﾞで固定しているのが、景観に溶け込んで

いて目立たなく、いい仕上がりになりました(*’ω’*)

太陽光を設置して、数年放置されている方、、

たまには屋根の上を気にしてみては、、(; ･`д･´)！？

はい、みなさまこんにちは( ﾟДﾟ)！

自動車整備用埋設リフト設置⑦！

埋設リフト設置にむけて、土間を掘削して整備して

おりましたが、

やっと、土間が仕上がり、

動力コンセントも設置できたので、

リフトを設置し、試運転ができます(*’ω’*)

スロープに養生を施します(‘ω’)

現場にある４ｔのフォークリフトをお借りして、

リフトをもってきます(‘ω’)

隙間を２センチの計算で埋め込む計算なのですが、

直角もうまくでており、仮に据付完了(‘ω’)ノ

そして、油圧・制御ｹｰﾌﾞﾙのつながった本体を

動力のコンセントに接続(‘ω’)

今度はケーブル用の溝はきちんと寸法どおり合って

いましたね(; ･`д･´)

痛恨のミスをして大変申し訳なかったです( ;∀;)

リフトアップ、ダウン、、試運転です(‘ω’)

この上げた状態で、ベース部に数点、アンカー用の穴が

みえてくるので、

マーキングして、後打ちアンカーで固定します(‘ω’)

縦横、水平をぴったりと合わせます(*’ω’*)

４分のボルトにて固定(‘ω’)ノ

細かく出っ張りやガタを修正し、

作業床部分は限りなく　水平に施工できました(*’ω’*)

埋まってしまえば、質素な設えになってしまいましたが、

この仕上がりになるまでには、

いくつもの工程を踏んで進んできました(‘ω’)

施主様にも喜んでいただいて、

毎日のように、大好きな車いじりに励んでおられるので

良かったです(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

根元から折れてしまった引込柱の再建の続きです(‘ω’)ノ

倒壊引込柱、取替復旧②！

上部の架空電線が丁度いいところにあるので、建柱作業も

テクニックが必要なところではありますが、

ブームをうまく交わして、ポールを建てていきます(‘ω’)

照明柱基礎へポールを差し込み、

砂などでおおまかに固定します(‘ω’)

砂の水締めでも手を離してもコケナイので、

とりあえず、ユニック作業はおえたので、ウインチを外し、

根元のさぎょうと、上部作業の為、バケット車といれかえ

します(*’ω’*)

基礎の廻りの隙間を残土を、転圧しながら

埋戻して行きます(‘ω’)

栗石や大きな岩を配置しておいて、最後に仕上げるとして、

不要な残土やガラの入ったトン袋をユニックに

積み込んでしまいます(‘ω’)

ミニミニユンボも役目を終えたため積込(‘ω’)

事前に準備しておいた、メーター盤等を取付(‘ω’)

メーターへ接続(‘ω’)

配線は全て新品に取替(‘ω’)

２次側は、主幹ブレーカーを取付し、

地中へいっている２次側の既設配線を繋ぐ必要があります(‘ω’)

立下りをVE36でつくり、配管保護します(‘ω’)

それと同時進行で、

高所作業車を横づけし、上部の繋ぎこみをしていきます(‘ω’)

光ケーブルの配線も既設の配管ごともとに戻していきます(‘ω’)

強電の引込も接続します(‘ω’)

立下りの配管ができたので、根巻保護コンクリートの

準備(‘ω’)

根元の仕舞が完了し、根巻のためのコンクリートを

練ります(‘ω’)！

主幹ブレーカーを接続し終わったので、

復電です(‘ω’)

パワコンの起動も確認します(‘ω’)

スッキリ再建完了(‘◇’)ゞ

根巻保護コンクリート打設完了です(‘ω’)

陽が沈む前に停電作業は一日で完了できて

良かったです(‘ω’)

次回へ続く(; ･`д･´)！
