はい、みなさまこんにちは( ﾟДﾟ)！

自社倉庫横の道路拡張、法面保護が続いておりますが、

自社倉庫横、擁壁制作型枠組立！

最終地点までの擁壁型枠が出来上がったので、

今回は生コン打設になります(‘ω’)ノ

ミキサー車が到着しました(‘ω’)

シュートにて、生コンを打設していきます(*’ω’*)

このころは、まだ８月のお盆あたり、

すぐコンクリートも乾くため、すばやく均していきます(*’ω’*)

打設後１０分くらいで、もうこのように

表面が固まってひび割れてくるので、注意(; ･`д･´)

１８ｍ打設完了です(‘ω’)ノ

数分事に、様子をみてコテ均し(‘ω’)ノ

さて、これで型枠を外したあとに、床面もコンクリートを

打設し、際からの雑草も許しません(; ･`д･´)

歩道の縁石との隙間からでた雑草や

塀と車道からの隙間からの雑草、、

こんな感じになると面倒なので、とことん

雑草の生えてくる余地を残さないようにします(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

自動車整備用埋設リフト設置⑥！

リフト設置工事も最後の工程ですが、

動力のコンセントの増設です(*’ω’*)☆

最終的には、このようにきちんと設置出来ました(‘ω’)

まずは、前回のコンクリート打設後の様子(*’ω’*)

はい、綺麗にしあがっております(*’ω’*)

やっとこさリフトを設置し、試運転するべく、

先に動力コンセント増設工事をしておきます(‘ω’)

以前弊社で設置させてもらった、動力盤が入り口左に

あるので、こちらの主幹から分岐します(*’ω’*)

PF管をおおまかに流して、VA線を先に入線しておきます(‘ω’)

立下りの配管をして、盤内の結線をします(‘ω’)

増設のコンセントは、ウオルボックスにいれた

ケースブレーカと露出コンセントを取付(*’ω’*)

ﾌﾞﾚｰｶｰに接続し、

大元の動力ブレーカーの２次側も接続(‘ω’)

電圧、絶縁等確認できて、電気工事は完了(‘ω’)ノ

その間に、制御等ケーブルの溝に蓋を造ります(‘ω’)

ガタガタしても嫌だし、つまづいたりしても困るので、

調整してがたつきの内容に仕上げる(‘ω’)

さて、これですべての準備がやっと整いました(‘ω’)

次回最終回で、リフト設置の巻き(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

毎年毎年途方に暮れる、敷地内の草刈り対策にと

法面を綺麗にしておりますが、

自社倉庫横、型枠バラシ、掘削！

車道の拡張と、法面保護のついでに、草刈りがしやすいように

きれいに整備を行っております(; ･`д･´)

前回、道路の後半部分、１８ｍの区間を

片側から型枠を組んでいました(‘ω’)

はい、前回はこの状態でしたが、

鉄筋は加工済なものを、組んでいくだけなので、早いです(‘ω’)

古い型枠を切って貼って、ありあわせのもので作っている為、

とてもローコストですすんでおります(; ･`д･´)

仕上がりの見た目は、、、

正直あんまり気にせず、草が生えなければいいですｗ

みるみる型枠が出来上がっていきます(; ･`д･´)

前回までに出来上がっている擁壁とは縁を切って

少し間を開けておきます(‘ω’)

ここに階段でも作ろうかと思います(‘ω’)

型枠の支保もしっかり完成(‘ω’)

車道側だけは面木を打って、角を綺麗にとります(‘ω’)

法面側の支保工も完了です(‘ω’)

次回は、また生コン打設(‘ω’)ノ

はい、みなさまこんにちは( ﾟДﾟ)！

太陽光設置１８年目のお客様より電話依頼で、

屋根の上のPF管が朽ちてボロボロになっているから

交換してほしいとのことで、お伺い(*’ω’*)

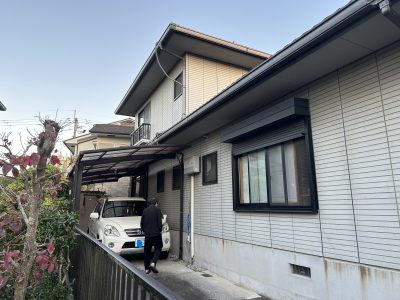

まずは現地確認へと(*’ω’*)

、、PF管はホームセンターなどにでまわっている、１層管、

そして、２層管と二重に保護しているものがあります(*’ω’*)

普通の１層管ですと、紫外線で硬化し、

写真のようにやがて数年でパキパキになってしまいます(; ･`д･´)

こうして、要所要所、インシュロックで、配管を固定して

いましたが、、

触ったら、プチンと切れます(; ･`д･´)

そう、インシュロックも紫外線でやがてボロボロになるので、

弊社は屋外で陽に当たる箇所は、銅線のﾊﾞｲﾝﾄﾞ線やステンレスの

アンテナ線などで固定するようにしています(‘◇’)ゞ

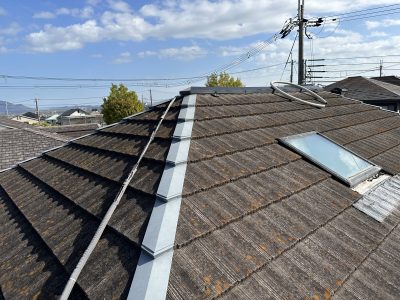

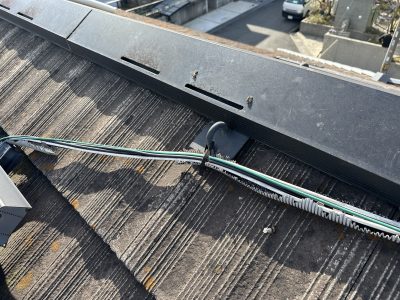

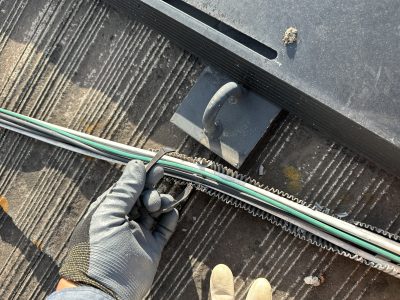

パネルから、屋根を流してあるPF管は、ほぼ粉々で

中のｱﾚｲｹｰﾌﾞﾙが見えていて、固定しているインシュロックも

ちぎれていました(; ･`д･´)

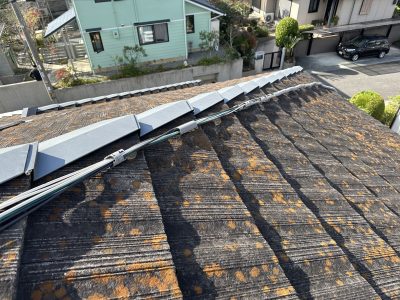

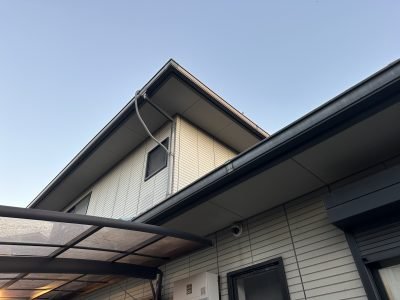

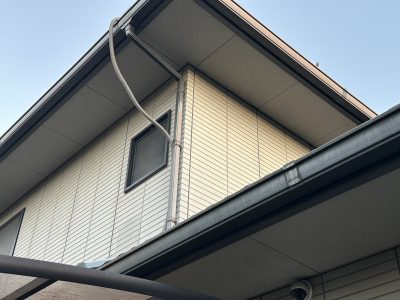

樋沿いにPF管をそのまま地上階のパワコンまで立下げて

いるので、

これは全部抜き取って、PF管を全部入替するほうが

手っ取り早いです(; ･`д･´)

おそらく、ここも樋の横引きにインシュロックで固定して

あったけど、粉々になって外れた模様、、(; ･`д･´)

数年後、こうなってたら工事業者としてはカッコ悪いと

思いますので、日の当たる箇所を気を付けて施工するように

しています(; ･`д･´)

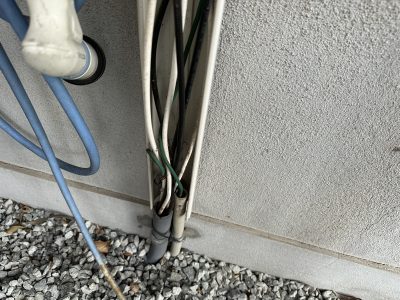

パワコンの下には立下げでスリムダクトが下りていましたが、

下でアースを取っていたので、それと一緒に配管を隠す

ためでした(‘ω’)

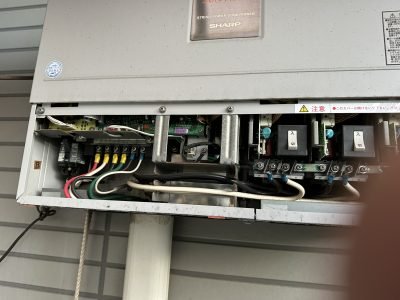

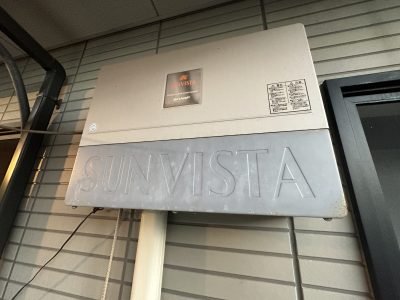

パワコンは、１８年動いているというのだから驚きです(; ･`д･´)

１０年目の時に、もう一階売電契約をし直したみたいですが、

その際に一回交換しているような気がしますが、、

とりあえず、パワコンとパネルは元気みたいです(‘ω’)

ですが、こうした露出した配管などは経年劣化で朽ちてくるため

今回のように交換するしかありません(*’ω’*)

次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

引込柱の取替作業続きの回です(‘ω’)

倒壊引込柱、取替復旧①！

前回は準備作業を主にお伝えしましたが、今回は

撤去～基礎設置までをみていきましょう(‘ω’)ノ

高所作業車により、ユニックのウインチに帯をかけます(‘ω’)

丁度良いところに、弱電の架空線が飛び交っていますが、

それをギリギリ避けるような形でクレーンのジグを

操作(‘ω’)ノ

ちょっと吊り上げると、ブチンと根元で照明柱は

ちぎれました(; ･`д･´)

補強が遅れていたら道路にバタンと倒れていたかもしれない

のでゾッとしますね(; ･`д･´)

既設の撤去引込柱はそのまま横の野原に横倒しにし、

光ケーブルの入った配管は、そのまま、横の車庫などに

仮ぐくりしておきます(‘ω’)

向かい側の道路を横断して引き込んでいる、引込の

DVRもちょっと弱電の架空電線のワイヤーをお借りして

仮に留めておきます(; ･`д･´)

さて、撤去したポールを野原に倒し、

横には新しいスッキリポールも置きます(‘ω’)

１次側の電線入線といった、新しいポールの中の配線など、

下ごしらえをします(*’ω’*)

その間、基礎設置にむけて、根元で折れた地面の中の

部分を掘り起こしていきます(*’ω’*)

今回はダンプに残土を積まずに、

掘削した土やガラはトン袋に入れて、

ユニックで吊り上げて持って帰ろうという魂胆です(; ･`д･´)

基礎が500㎜×500㎜×800㎜なので、

それが入るように既設のポールの横を掘削しながら

同時にポールの撤去を試みる(; ･`д･´)

もうあと200㎜くらいというところで青ガンが出てきたので

バックホウの爪でもガンは削れません、、(; ･`д･´)

こんな時に、削岩用にチスを油圧で使える

ミニミニユンボは役立ちます(*’ω’*)

地中には根巻にコンクリートを照明柱に巻いていましたが、

そのコンクリートは人工的に練ったものなので

たいしたことはありませんが、

やはり自然の地山の掘削やガンがでてくると、油圧の

ﾌﾞﾚｰｶｰやｱｲｵﾝなどでヒビをいれながら少しずつ削っていく

しか手がありません(; ･`д･´)

トン袋への残土もだいぶパンパンになって

きました(; ･`д･´)

既設の照明柱の残骸も撤去できて、

あとは基礎が入る分をきれいに掘削します(*’ω’*)

やっとこさ掘削が完了です(; ･`д･´)

レベル出しのために、クラッシャーランを敷設(‘ω’)

ユニックを横づけし、

積んできた照明柱基礎を設置します( ｀ー´)ノ

照明柱基礎を設置(‘ω’)

光ケーブルの配管とその横に地中から出ているのは、

屋内へと続いている、２次側の電線です(‘ω’)

引込柱を設置したあとで、これらは、立下げ配管で

うまくつなげる必要があります、、(; ･`д･´)

次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

ルームエアコンの室外機はたいてい外壁沿いの犬走りなんかに

置いてありますが、

お庭をリフォームする際に、ちょっと邪魔になったりするときが

あります(*’ω’*)

今回は、お庭の大規模外構リフォームに伴って、

エアコン室外機の移設が必要な工事の様子をお伝えします(*’ω’*)

高級住宅が並ぶ一角に、地下一階、地上２階建てのRC造りの

豪邸があり、今回の現場です(*’ω’*)

外壁沿いをぐるっと上がっていくと、、

レンガ貼りの素敵な外壁沿いにいくつもエアコンの室外機が

並んでいますが、、

元請様の造園業社長様は、足を留めず、まだ歩いて奥へと、、

そして角を曲がると、

広大な庭が拡がっていました(; ･`д･´)

なるほど、いま造成工事中で、

バックホウや土が置いてあるので、犬走りまわりも

やり直すのに、室外機が邪魔になるというわけですね(‘ω’)

今回のお庭のリフォームと同時に、

この大きな戸にもシャッターを設置するようで、電動化に

なった時用に電源工事もしたいとのこと(‘ω’)

今、架台で２段で置いてある室外機も壁に架けて、

犬走りをやり直すようですが、

まずは、その左にある、６畳用の室外機

こちらから壁に架けて欲しいとのことです(‘◇’)ゞ

うーむ、、もともとどういう風においてあったのか、、

ペアコイル長すぎΣ( ﾟДﾟ)

とりあえず、いろいろ後工事で配置が変わりそうだが、

施主様の仰せの通り、この壁面のセンターに壁面金具を

取付て地面から室外機を浮かします(‘ω’)

ガス回収をしている間に、

架台の加工をします(*’ω’*)

頑丈なほうがいいということで、亜鉛メッキ仕様の

やや大きいサイズの金具を選定、

、、というのも、右側にある、6.3Kwの大きな室外機を

ゆくゆくは、今回据える室外機と同じ壁に横並びか、

縦並びに設置するようなので、

同じ金具でおなじサイズにして、出っ張りや奥行きを合わせて

欲しいとのことで、

正面からみて室外機に隠れるように長さをカットしたりして

加工しながらの取付になります(; ･`д･´)

金具取付(‘ω’)ノ

室外機設置(*’ω’*)

この上にオシャレな外壁照明があるので、、

どうみても、縦並びに室外機は並ばない気がするが、、

とりあえず注文通りにこの位置に設置(; ･`д･´)

あまりにも長すぎるので、少し余長をみて、

冷媒配管はカットし、フレア加工(‘ω’)

接続し、真空引き(‘ω’)

一応、壁掛け作業は完了(‘ω’)ノ

これは、これでいいのだが、

右の戸の上を、スリムダクト１００がずっと横引きされて

そして、右の室外機に繋がっているが、

電動シャッターをつけるならば、

このスリムダクトの配管は邪魔になることは想像できる、、。

なので、室外機は、左の室外機のほうへ移設したほうが

いいというわけです(‘ω’)

しかし、この左の隅へＶＦ２２が露出配管されているが、

これもまた電動シャッターのシャッターボックスに干渉する

ので、もっと高く配管し直す必要がある(; ･`д･´)

となると、このVE２２の繋がっている、プルボックスも

もう少し上にあげないとだめである、、(; ･`д･´)

造成中で、なかなかそこまで頭がまわらないとは思いますが、

この庭にも外灯や電源などが必要ならば、

予め埋設配管を伸ばしておく必要もあり、

そうなると、

室外機をあげるだけではなく、電源も外壁沿いに立ちおろして、

配管しておいたり予備管などの設置なども検討しておかないと

仕上がってから電気が欲しいということになっても

遅いという事態に陥る(; ･`д･´)

中二階部分には、ガレージの上にプールがあったり、、

巨大な要塞のようなご自宅ですが、

見た目だけで仕上がりをイメージ設計していくと、

あとあと使いにくくて、メンテにお金がかかるような設備に

なってしまうので、

施主様とよく話あって、うまく進めていけばいいなと

思います(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

自動車整備用埋設リフト設置⑤！

リフト設置工事も大詰め、、前回打設の生コンが

充分乾いたところで、

今回は、残りの法面の擦り付け作業です(‘ω’)ノ

さて、まずは、型枠をバラシます(*’ω’*)

中央にくぼんだピット部が１１センチ下がっていて、

ここにリフトが設置されます(*’ω’*)

セパレートの出っ張りを折って、

穴埋めします(*’ω’*)

中央のリフト設置部に型枠からのトロが

流れ込んでいて、表面がガタガタなので、ヘラなどで

ケレン作業をし、清掃します(*’ω’*)

油圧ホース、制御用ケーブル用にと１５０のU字溝を

埋め込んでおり、その上が飛び出た分、カットして、

外側のGL面に沿わせます、、(*’ω’*)

これが、そのケーブル類なのですが、、

よくよく確認したら、

U字溝を仕込んだ場所と位置が全然違ってましたΣ( ﾟДﾟ)ｶﾞﾋﾞｰﾝ

施主様にお詫びし、御許しを得たところで、

きちんと寸法をだして、溝ばつりし直し(; ･`д･´)！

痛恨の施工ミス、､不甲斐ないです((+_+))、、。

ですが、くよくよしてても仕方ないので、

間違えた溝は鉄筋をきちんと埋めてから、生コンにて

穴埋め(*’ω’*)

そして新しい溝を作成(*’ω’*)

アスファルト面との擦り付け部分なので、

今回打設分は、ひび割れ防止にと

メッシュだけ仕込みます(*’ω’*)

メッシュを敷きならしたところで、

今回は、自家製ミキサーにて現場打ち(*’ω’*)

ダンプに砂や骨材を積んでおいて、前で練る(*’ω’*)

たったこんだけですが、

量にすれば、0.4㎥程なので、箱船で練るには、、

何回か練るのでちょっとしんどいです(; ･`д･´)

手前はもともとの勾配プラス、水平にあがったGL面からの

下がった分で、約６センチほどの高低差が生まれましたが、

１ｍくらいの長さでゆるやかなスロープを作成(‘ω’)ノ

これで、車高の低いくるまでも底を擦らずに

リフト迄たどり着けるかなと(; ･`д･´)

次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

引込柱、上部ポール取替②！

上部ポール取替、下部は再塗装にて綺麗になって

いますが、

ﾎﾞｲﾄﾞが十分乾いているようなので、ﾎﾞｲﾄﾞをはずしに

現地へ伺います(*’ω’*)

さて、まず、ﾎﾞｲﾄﾞをめくっていきます(*’ω’*)

マメが出来てないことを祈る、、(; ･`д･´)

マメ一つなく、綺麗に仕上がっていました(*’ω’*)

このまわりに雑草でもはえたら除草が大変だと思いますので、

ベースコンも打設しちゃいます(*’ω’*)

自分だったら、、こうして欲しい

と想像しながらお節介かもしれませんが、

見映えよく綺麗に仕上げます(*’ω’*)

半分は、私の職人気質（かたぎ）的要素も含まれますが、、ｗ

打設完了(*’ω’*)

砂が少し余ったので、、

まわりに敷設して綺麗に仕上げ(; ･`д･´)

次の夏には、草も生えてくるかもしれませんが、

とりあえず竣工時は美しく、満足してもらいたい！

施工完了です(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

リフト設置工事がつづいております(*’ω’*)

自動車整備用埋設リフト設置④！

今回は１１センチの型枠部分の生コン打設の模様を

お伝えします(*’ω’*)

コンクリート２次製品の制作、販売を行っている、

某コンクリート製品会社様に到着(*’ω’*)

枡やU字溝をつくるためのプラントがあり、

そちらで0.25㎥刻みで生コンを出してくださるので、

ダンプにて練られたコンクリートを運搬し、現場で

すぐ打設することができます(‘ω’)ノ

さて、現場へ到着(*’ω’*)

バイブレーターで振動し、奥から打設していきます(*’ω’*)

打設完了(*’ω’*)

数時間おきに、コテで表面を均して、きれいに

しあげます(*’ω’*)

次回へ続く(; ･`д･´)！
