はい、みなさまこんにちは( ﾟДﾟ)！

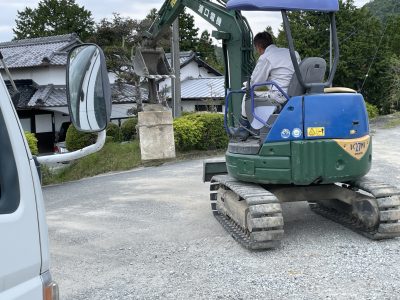

弊社の倉庫裏法面工事がつづいております(‘ω’)

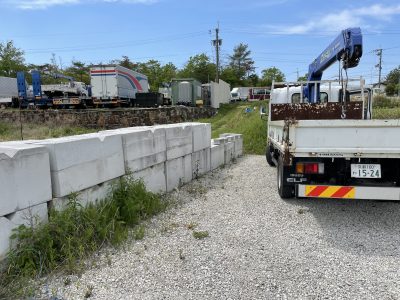

弊社の鍵付きブロック（残コン）のストックがなくなり、

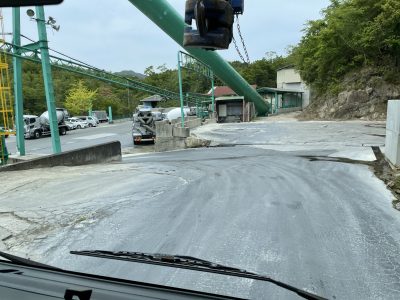

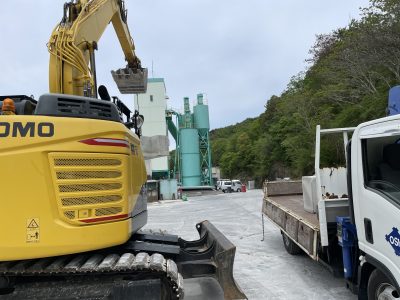

生コンのプラントにいくつか引き取りに行っての作業です(‘ω’)

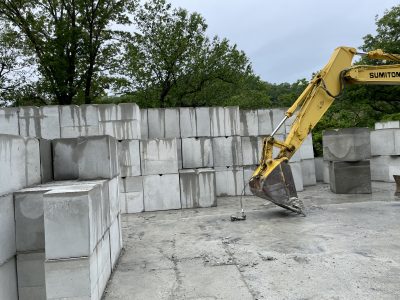

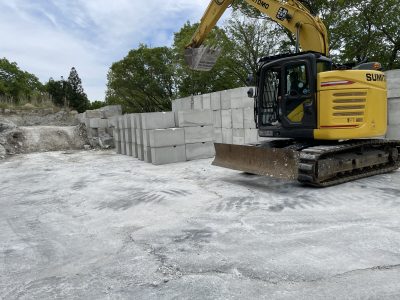

奥に見える残コンは、２トンほどの重量になるので、

2.5㎡のユンボ以上でないと扱えない重量ですが、正方形なので、

場内の仕切りなどが簡単に作れます(‘ω’)

全国の生コン屋さんで、いろんな型枠をもちいて残コンを利用して

こうした２次製品を作っているので、おもしろいです(*’ω’*)

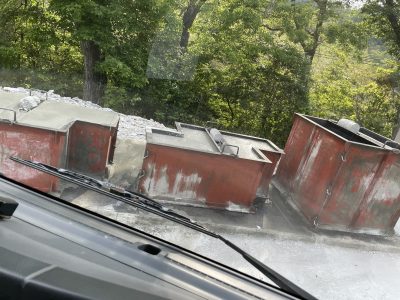

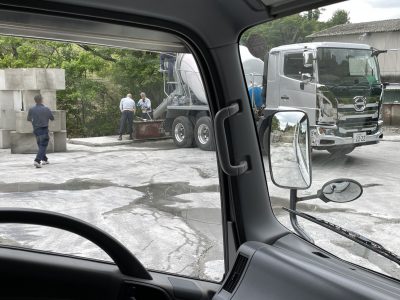

今日はちょうど、残コンを型枠に流し込んでる風景をみることが

できました(‘ω’)

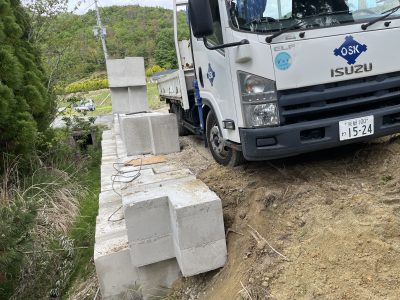

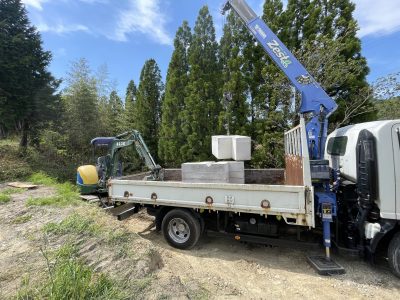

さて、本日も法面工事安全作業で続けます(‘ω’)

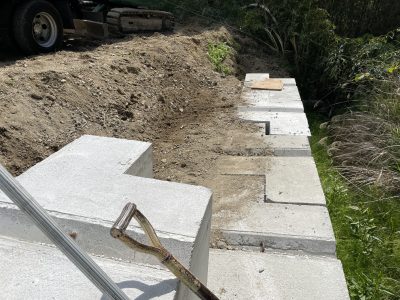

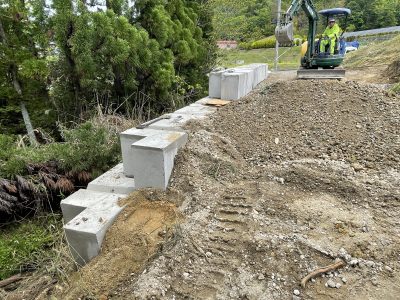

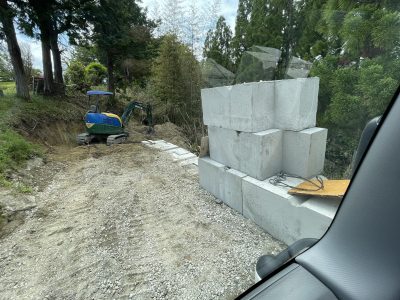

奥になかなか進めないので、とりあえず、４段目を仮に置いて

ブロックを近くまで運搬していきます(‘ω’)

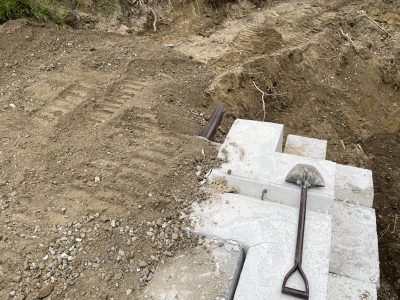

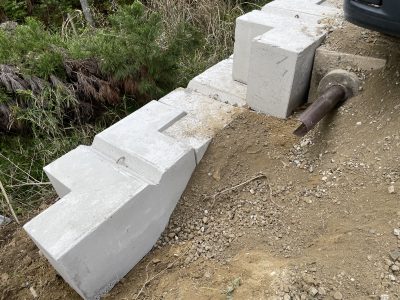

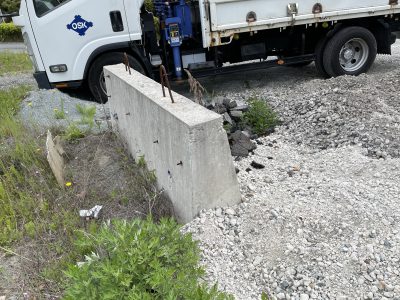

この残コンブロックは溝が切ってあり、そこに鉄筋フックが

ついているので、

設置した後に、鉄筋を切断しなくてもいい利点があります(*’ω’*)

そして、この溝は排水効果もあって、

そのまま放置しててもいいのでとても理にかなった形をしてます！

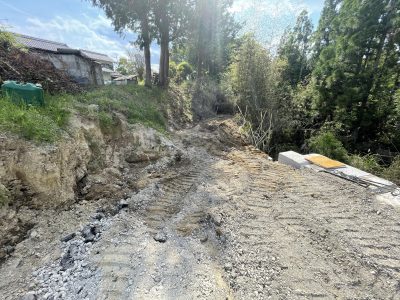

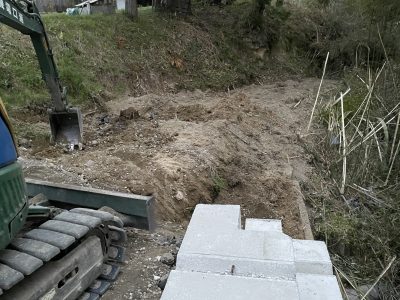

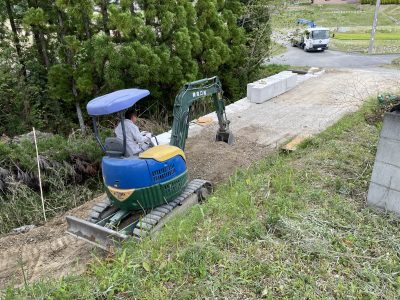

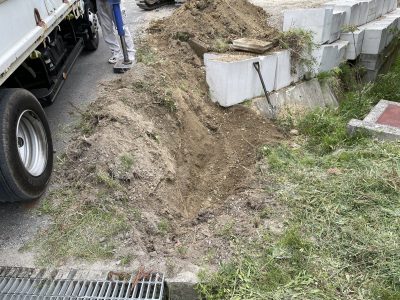

奥へ進むには埋戻しながらの連続(; ･`д･´)

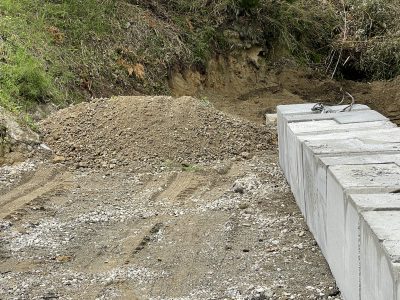

２トン車一車の砕石、、あけてみるとたったのこんだけ(; ･`д･´)

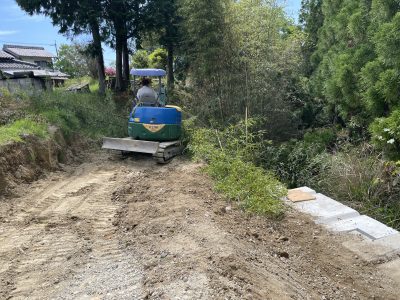

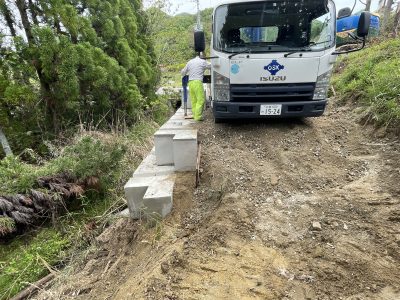

整地しながら、ユニックの通る道を造りながら作業を進める(; ･`д･´)

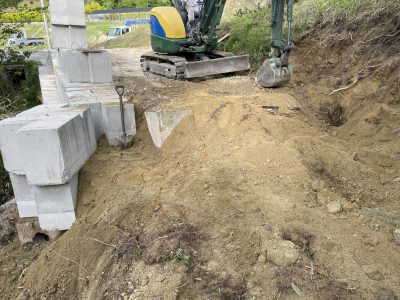

ユンボがいるあたりで、カーブになるのですが、

もともと竹藪だったので、根を排除したりして、地盤が弱く

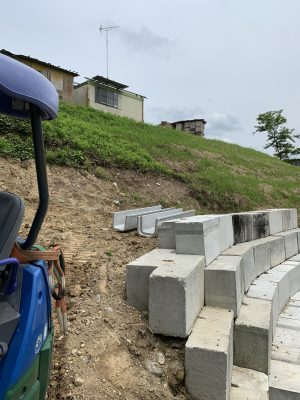

一旦このあたりで、また１段目を方向を変えて残コンとはまた

違う方法で補強していかないといけません(; ･`д･´)

こんな感じですからね(; ･`д･´)

ズレテ、重機とか下に落ちていったら終わりなので、

慎重に作業を進めています(; ･`д･´)

ですが、ここから角度が変わって、一番土圧がかかり、

将来ダンプやユニックが走行するのにも、タイヤがコデルところ

なので、しっかりとコンクリート製品で固めておきたいところ( ﾟДﾟ)

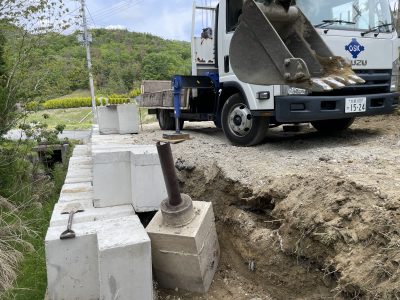

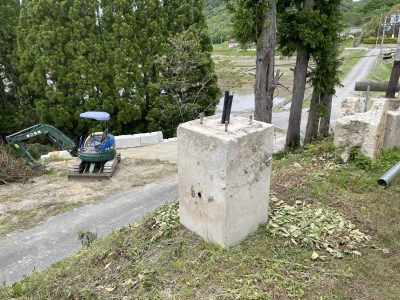

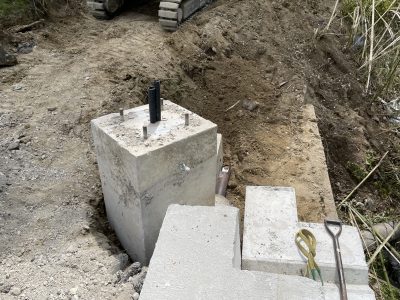

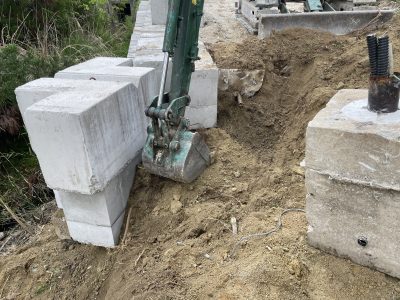

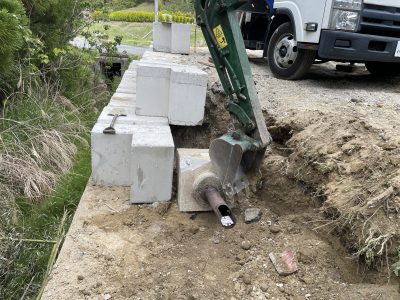

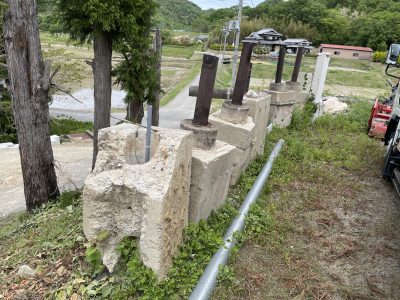

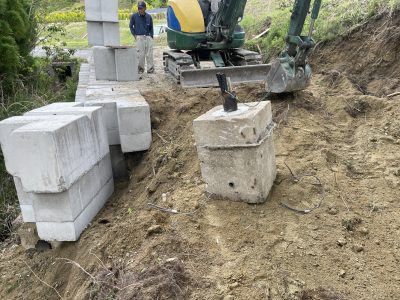

まず、また照明柱の撤去して引き取ってきた基礎コンクリートを

埋めておきます(*’ω’*)

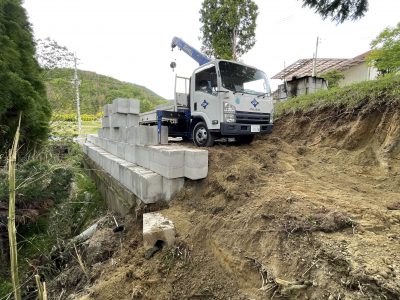

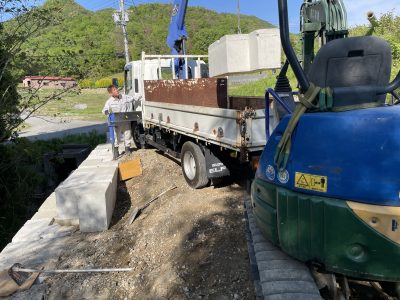

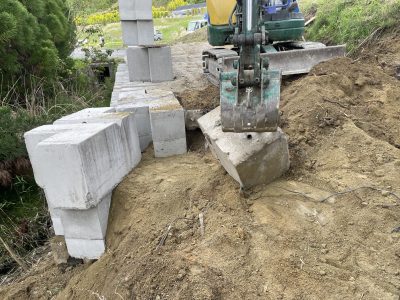

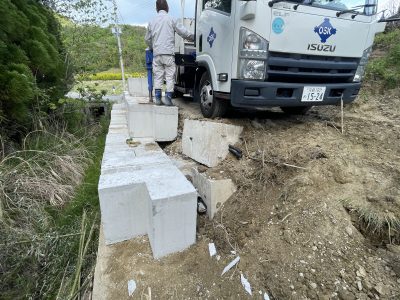

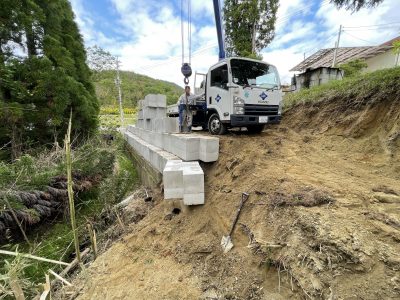

その上に残コンブロックを角度を変えて設置します(*’ω’*)

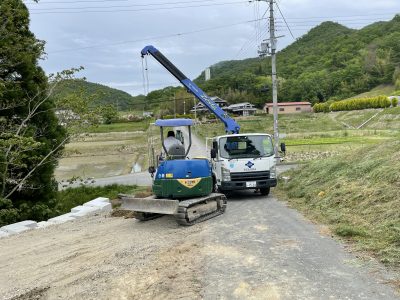

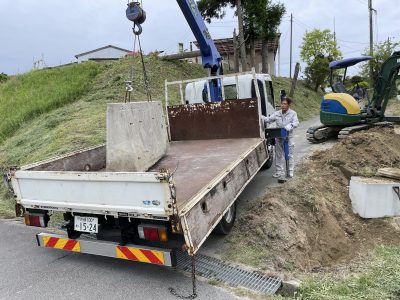

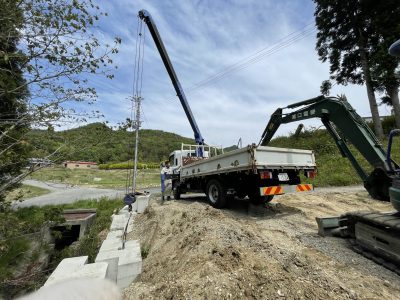

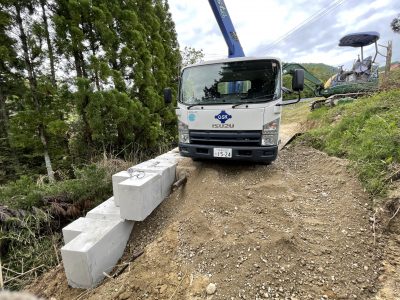

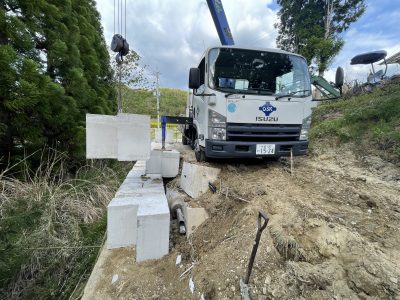

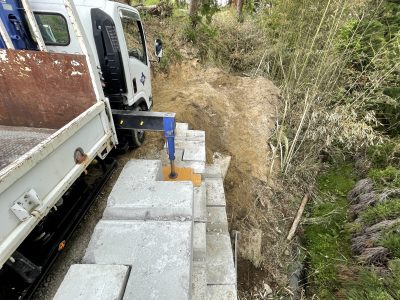

ユニックの前吊りで、GLより低いのでビビりながらも

慎重に作業を進める(; ･`д･´)

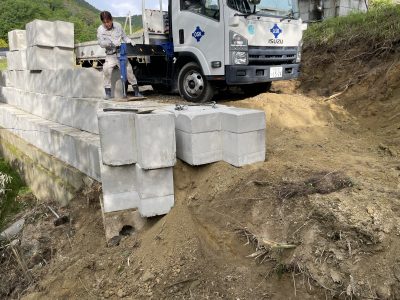

そして、その上にも設置(; ･`д･´)

まだちょっと不安なので、

またも照明柱の基礎を取ってきて、ユニックのタイヤの下に

埋めて、もう少しユニックが前進できるので

ユンボのバケツ辺りに、残コンブロックをもう一つ設置したいです(; ･`д･´)

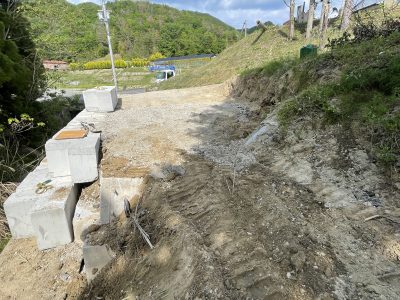

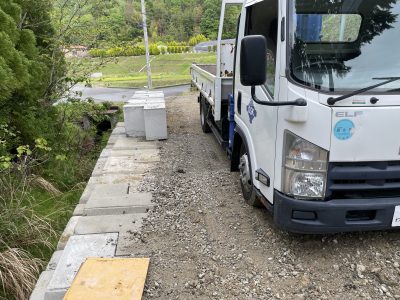

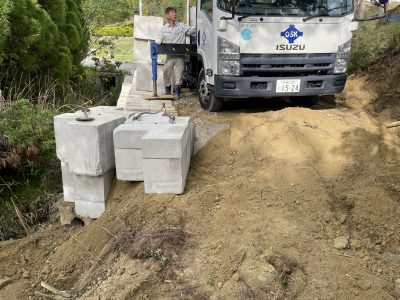

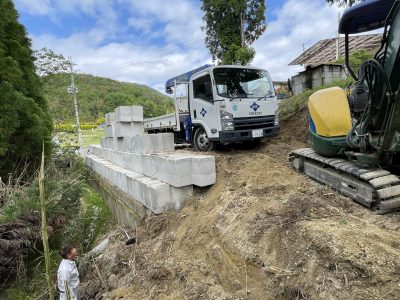

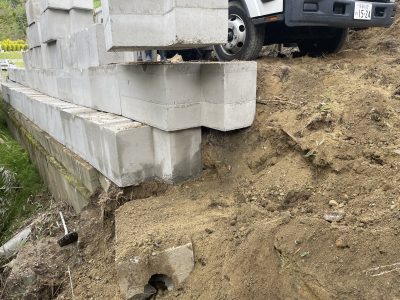

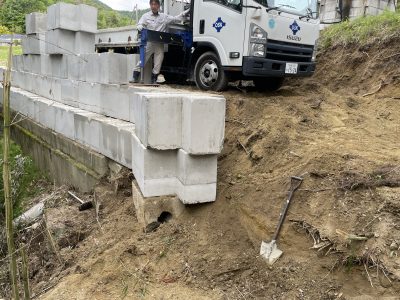

これで地が固まったので、ユニックをさらに前進させます(; ･`д･´)

タイヤが煮えこまないように、照明柱基礎の上にタイヤをのせて、

アウトリガーは残コンブロックの上につく、

これで前吊りもこわくはありません(; ･`д･´)

これでｶｰﾌﾞの補強は完璧です(*’ω’*)！

将来この上を、１０ｔ車なども行き来すると思うので、

念には念を入れて、補強しながら地盤をあげていきたいです(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

先日より弊社の法面工事を行っておりますが、

過去、土砂崩れによる災害復旧で、鍵付きブロックを使用した

事例を今回ご紹介したいと思います(*’ω’*)

３，４年前で作業前の写真がないのですが、

当時豪雨で土砂崩れが起きて、トラックとレッカー車の後ろ

が広範囲に崩れ落ちていました(; ･`д･´)

農道を越えて、向かい側の田んぼまで土砂が流れて

大変だったそうです(; ･`д･´)

この法面の上は牛の牧場を経営されていて、広大な敷地が

広がっています(‘ω’)ノ

丁度この土砂崩れが起きたすぐ上は、型枠屋さんに敷地を

貸していて、加工場、資材置き場になっています(; ･`д･´)

敷地の一番隅っこですが、

法長がけっこうあるのと、もっと上から谷になって排水がながれて

くるので、軟弱化していたと思われます(; ･`д･´)

そこで、また大型の台風や梅雨シーズンを迎える度に怖い思いをするのは

大変だということで、法面の補強と、

排水設備をしっかり整えたいという依頼です(‘ω’)ノ

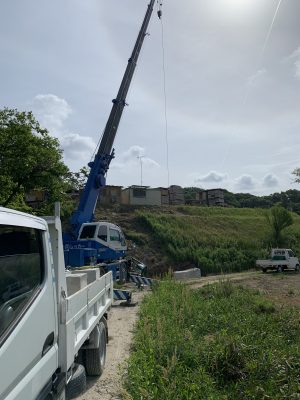

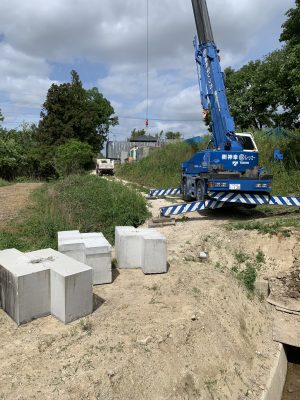

高い法面などを考慮して、ユニックでは到底届かない為、

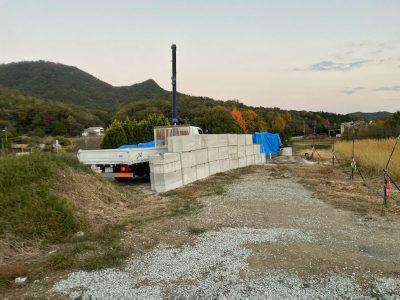

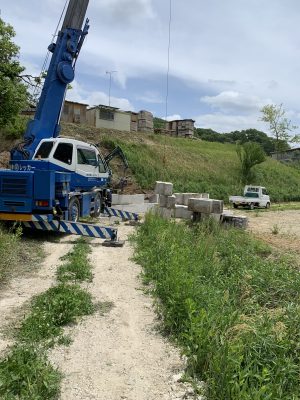

16ﾄﾝラフタークレーンを使用してのブロック設置工事です(‘ω’)ノ

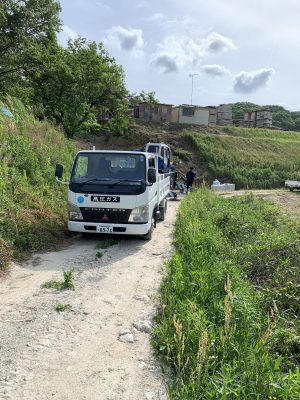

農道も車道幅が狭い為、ダンプがブロックを運搬しては、設置

箇所近くに仮置きする、、の繰り返しで、

まずは数十個ブロックを用意します(‘ω’)ノ

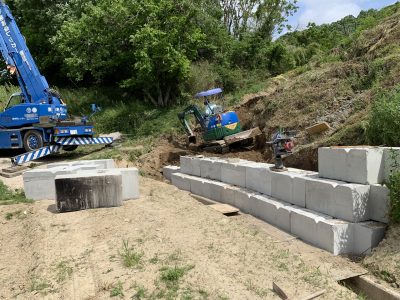

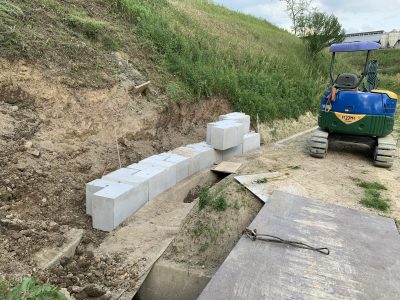

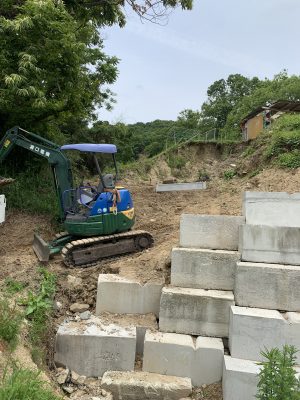

まず一段目からブロックを設置していきます(‘ω’)ノ

テトリスのようにはめ込んでいくので、すこしのアールなども

きれいに並べていくこともできます(‘ω’)

並べ終わったら、ブロックの奥に土を埋めて、転圧して、

そして２段目、３段目と同じように進めていきます(‘ω’)

こんな感じで(‘ω’)

見た目からも強固な砦感が出てますが、

1個が１．３ｔ程あるので、間知ブロックや平板ブロックより

全然頑丈です(; ･`д･´)

上に建物があるので、地面ごとごっそりながされたら

大変な損害になるので、法面を補強することはとても

重要で、災害が起こることを考えたら安い保険だと思います(‘ω’)

法面補強は完了し、予算の都合上で一旦この状態で締固めて

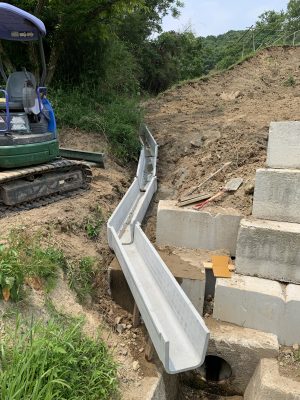

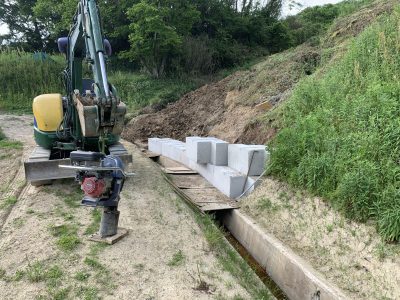

数か月後に、谷間をU字溝敷設する工事を行いました(‘ω’)

U字溝といっても巨大なロングUで２メートルモノです(‘ω’)

このロングU をうえの既設排水溝から接続し、

並べていきます( ｀ー´)ノ

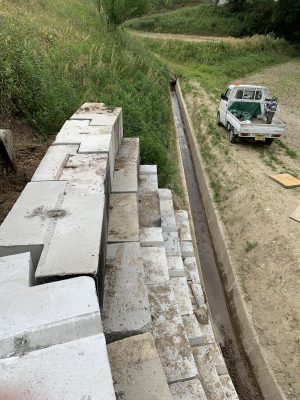

排水工事完了です(‘ω’)

あとジョイント部はコンクリートで巻いて、埋めもどして

綺麗に整地しました(‘ω’)

写真が残っていなくて申し訳ないのですが、

最後はきれいに復旧できました( ;∀;)

はい、みなさまこんにちは( ﾟДﾟ)！

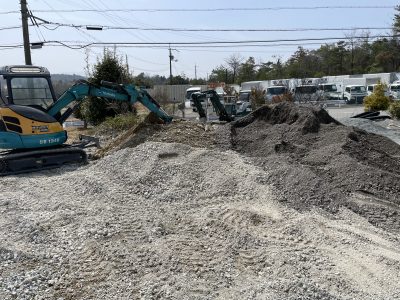

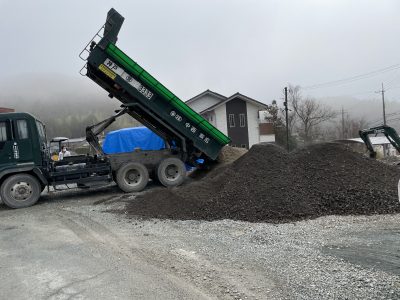

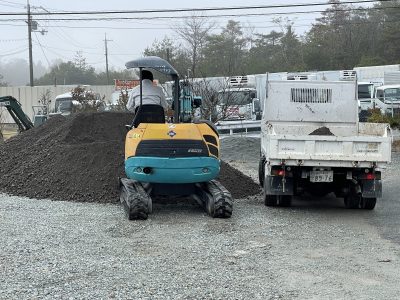

弊社の倉庫の前には砕石や砂利などの山をおいており、

土木工事の際に埋め戻しなどで使えるようにストックしています(*’ω’*)

たまに１０トンダンプで砕石や砂の配達などもしてもらったりしますが

倉庫の前に山にしてあけてもらっています(*’ω’*)

それを２トン、３トンダンプなどにバックホウで積み込んだりして

工事現場へ運ぶわけですが、

この土場を倉庫の前ではなくて、倉庫の裏側に移設しようという

計画があります(*’ω’*)

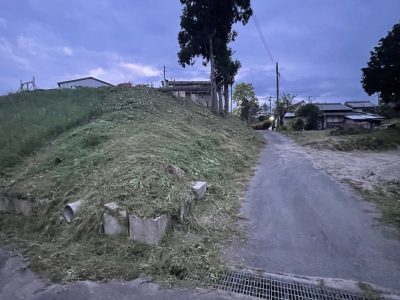

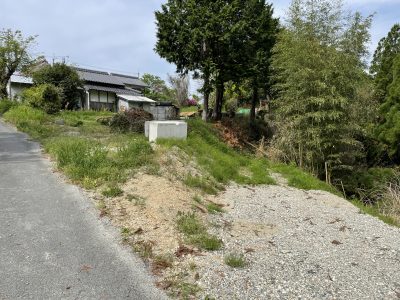

弊社の倉庫の裏側は、法面で、

毎年毎年、草刈りするだけのスペースであり、

竹藪や杉の木があって、ただただ防風林くらいにしかなって

ないので、

この辺りを土場にすれば、倉庫前の県道から見えるスペースを

もっと有効活用できると考えたのです(; ･`д･´)

そこで、この法面をもっと頑丈に草刈りしなくていいように、

もっと使いやすい地形に代える為、

法面工事がはじまるわけです(; ･`д･´)

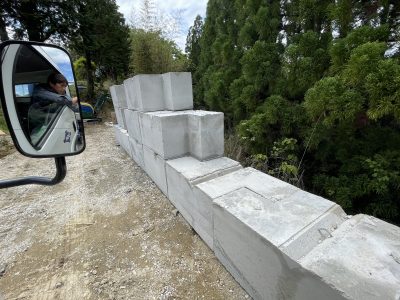

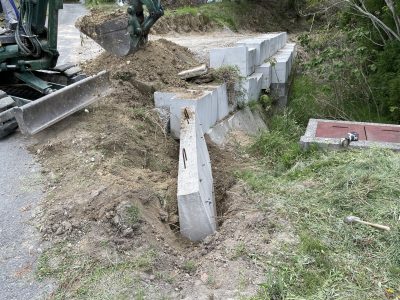

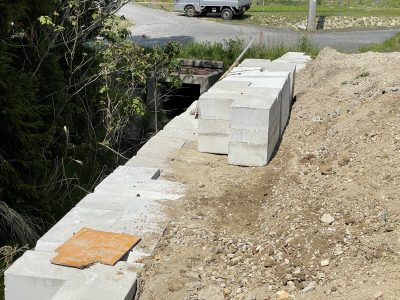

このように、既設の擁壁がガタガタですが、工事であまった、

鍵付きブロックと言われるこの巨大なコンクリートの塊を

段々と積み上げていくことで、強固な法面が形成されます(; ･`д･´)

２０１９年に、某牧場の法面工事を同じようにブロックを積み上げて

いき、法面補強と排水工事を行ったので、またご紹介いたします(; ･`д･´)

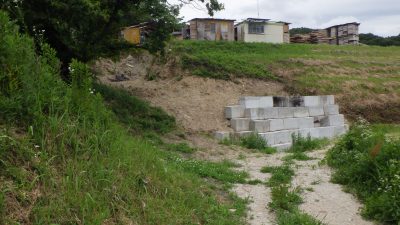

↑こんな感じで、法面が崩れてしまったので修繕したのですが、

リーズナブルで強固な法面補強工事となりました(*’ω’*)

生コンのプラントで安価で購入できるブロックですが、

プラントで余ったコンクリートを捨てるのに、鉄の型枠に捨てると

このブロックができあがる仕組みになっており、

故意に作るわけではないので、忘れたころに何個か製品が出来上がって

いるということです(; ･`д･´)

何十個単位で数か月経った時に、引き取りにいったりしてストックを

弊社も増やしているわけですが、

このストックから今回の法面工事の材料として使っていくことにします(*’ω’*)

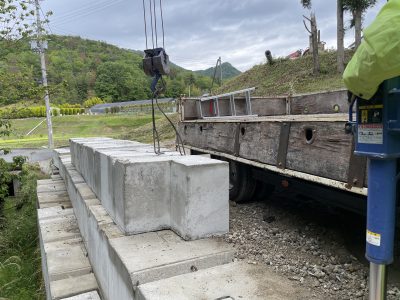

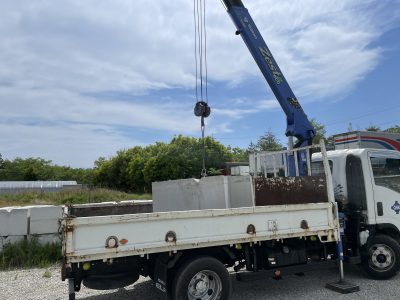

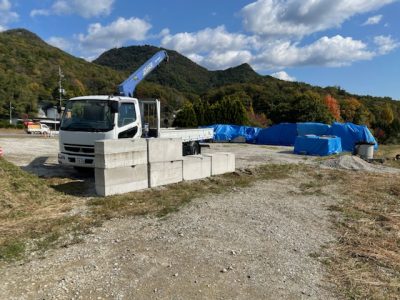

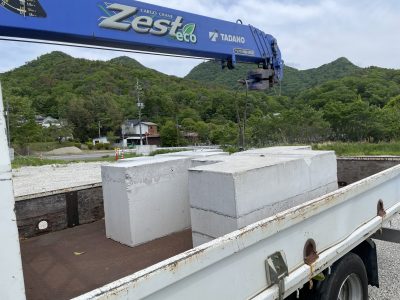

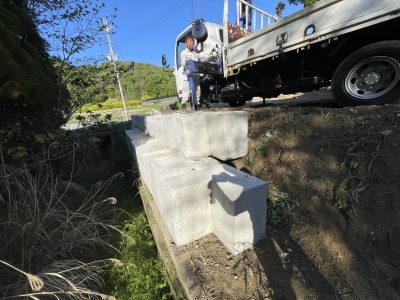

１個が１.３トンほどあるので、３ｔユニックで２個運ぶのが限界ですが、

コツコツと運んでは設置の繰り返しで、作業していきます(*’ω’*)

見た目はあまり人目につかない裏側なので多少ガタガタでも

気にせず、【草刈りからの解放】に胸をときめかせながら

作業をどんどん進めていきます(*’ω’*)

間知ブロックを積み上げたり、平板ブロックで法面を造るには

モルタル練ったり、通りや傾きをみたりして手間がかかりますが

これはドン！と据えていけば終わっていくのですごくラクチン(*’ω’*)

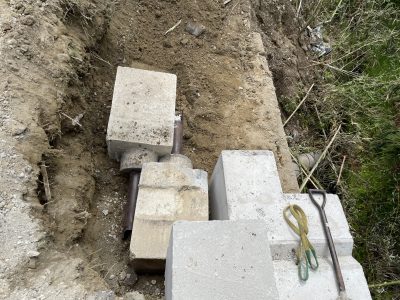

昔作っていた重量式の擁壁の余りも、ついでに使ってしまおう

と思います(*’ω’*)

この法面の始まりの辺がいいですかね(*’ω’*)

これも１トン半ほどあるので、普段バックホウで吊り上げて

運べない為、ユニック車があるときに

移動しておきたかったのです(; ･`д･´)

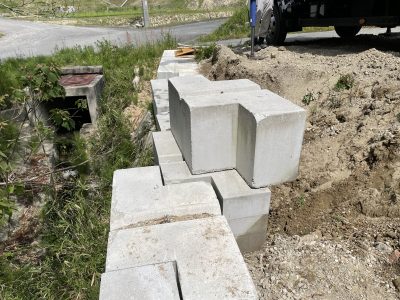

設置完了です(; ･`д･´)

すぐ横に、共同溝と集水枡があって、敷地境界などの都合で

グネグネしてますが、

とりあえず草刈りしなくていいようにコンクリートで固めて

おけば、見た目はなんでもいいです(; ･`д･´)ｗ

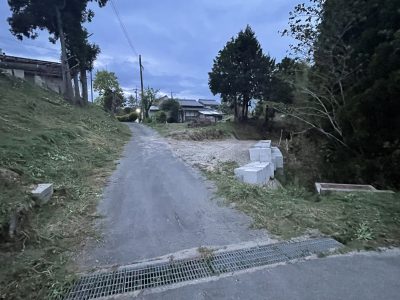

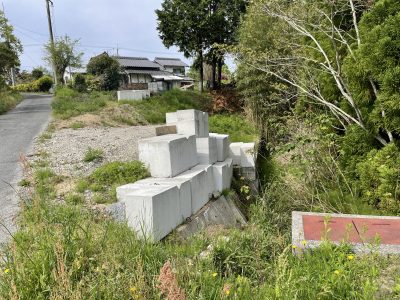

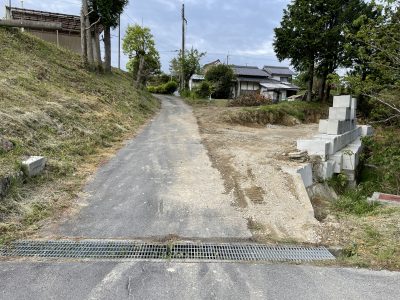

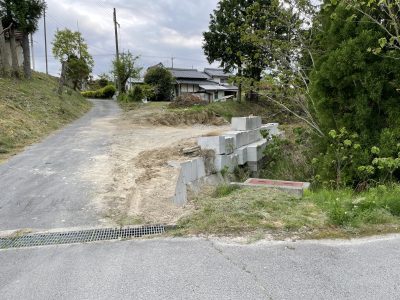

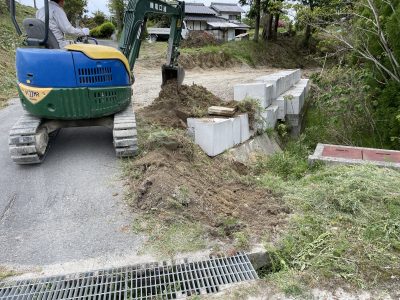

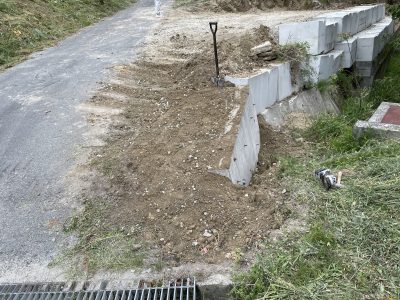

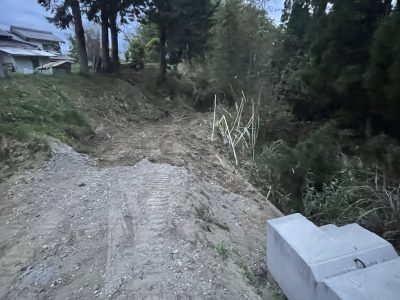

埋め戻せば、元の道路から拡幅できたのがわかりますね(‘ω’)

１０トン車や、４トンロングのユニック車などがこの辺りを

走行しやすいように、幅広く地形を造っていきます(‘ω’)

この道を上っていけば、弊社の倉庫にいくのですが、

現在は３トン車がギリギリ通れるくらいの幅しかない為に

ここも拡幅工事を仕事の合間でコツコツと進めて

行こうかと思います(‘ω’)

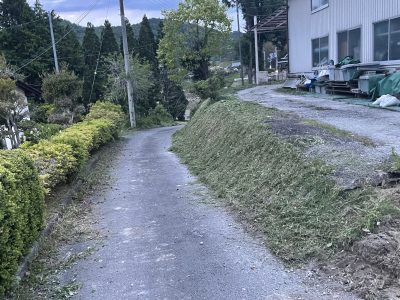

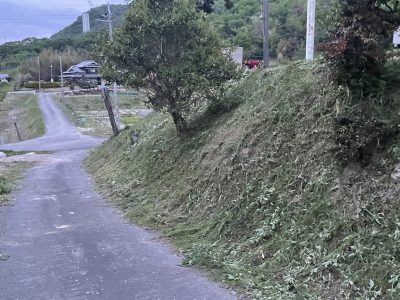

この草刈りをしたエリアを法面工事をほどこしていきたい

と思います(‘ω’)

植木や杉の木も大きくなって邪魔になってるので、バケット車を

リースして工事の余った時間で伐採していきたいと考えてます(‘ω’)

竹藪など木々をなぎ倒して、

工事で引き上げてきた残土など悪い土なども、

ここに埋めながら、長いスパンで工事していきますので、

気まぐれに更新していきます(‘ω’)ノ

はい、みなさまこんにちは( ﾟДﾟ)！

今回は、お客様にドラム缶焼却炉を造ってほしいということで、

ドラム缶を加工したいとおもいます(‘ω’)

はい、２００リットルのドラム缶です(‘ω’)

この中でゴミや枝を燃やすのに、田舎の家庭ではよく

お庭に設置されているのを目にします(*’ω’*)

僕も田舎育ちで、庭はボーボーの草木でいっぱいなので、

剪定した枝や、梱包の段ボールやデカい箱などの家庭のゴミは

豪快に燃やすのが当たり前だと思って生きてきました(; ･`д･´)

こんな感じで、フタと煙突がついたオシャレなものもありますが、

蓋があると、邪魔というかデカい木々を入れにくいので、

田舎では蓋なんてなく、

こんなイメージですｗ

下に積もった灰をかい出せるように開口さえ開けとけば

立派な焼却炉です(‘ω’)

というわけで、この蓋無しタイプの焼却炉をつくります(‘ω’)

女性のお客様なので、ドラム缶を３分の１切断して、

すこし高さを落として、ゴミを入れやすいようにします(*’ω’*)

そして、灰をかい出せるように、それと空気が下から入ると

火力アップするので、開口をあけていきます(‘ω’)

切断面はバリ取りをしてヤスリ掛けします(‘ω’)

焼きがはいると、すぐ塗装もとれてサビサビのボディにはなりますが、

一応、切断面は保護します(‘ω’)

亜鉛メッキ塗装をしたら、本体側の加工はおしましです(‘ω’)

これだけではちょっと味気ないので、

ドラム缶の中にスノコのように高さを確保する台を

鉄筋でつくります(‘ω’)

金網みたいなメッシュは、すぐ曲がってちぎれてしまうので、

分厚い鉄筋で網状に台を作って丁度いいくらいなんです(‘ω’)

４分筋でも、火にずっと炙られていくと、１，２年したら、

曲がったりしていくので

長持ちするように６分筋で作ろうと思います(; ･`д･´)

↑ちなみにこちらが、弊社のゴミ焼き場で、

中にエルアングルと４分の鉄筋で網を制作してますが、

中央のほうは火の熱で鉄筋が曲がってるのがわかると思います(; ･`д･´)0

そんなわけで今回はもう少し太い６分筋で制作です(*’ω’*)

ウェルダーで溶接して井形に組み上げます(‘ω’)

こんな感じで(‘ω’)

必殺の点付け鼻くそ溶接です(*’ω’*)

出来上がりました(‘ω’)

これをドラム缶の中にいれておけば、灰が積もってきても

掃除しやすいですし、空気が下から通るので

燃えやすくなります(*’ω’*)

こんな感じで、弊社は

なんでも加工制作しますので、なんでもお申し付けいただければ

対応いたしますので、よろしくお願い致します(; ･`д･´)

照明柱など外灯の根元が腐っていて、腐食が激しいものは

建替えしますが、

まだ腐食が進んでいない場合は、鉄板や鋼管を加工して

補強し、延命処置をする場合があります(‘ω’)

その場合、鍛冶屋さんを呼ぶと高くつきますので、

自社施工で対応する為、リーズナブルな価格で補強修繕が可能と

なっております(*’ω’*)

またその補強修繕の様子も紹介していければいいなと思います(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

三田市内の公園のソーラー時計の修繕依頼がまたきたのですが、

今回は、制御部という部品の交換の様子をご紹介(*’ω’*)

前回、蓄電池交換の様子は下記リンク参照(*’ω’*)

ソーラー時計修繕！ | 株式会社浦口電機 (uraden.net)

ソーラー時計の下点検口の中には、時刻を調整したりする

駆動体が入っています(*’ω’*)

こんなのです(‘ω’)

数十年、この制御部という装置を交換してきましたが、

なぜ、この本体が悪くなるのかはなんとなくわかります(‘ω’)

時計の本体上にソーラーパネルがあり、

そこから時計本体と渡って、照明柱から降りてきた制御線と

この制御部はコネクターで接続されています(‘ω’)

そして、ソーラー発電した直流電流を制御部のなかにある、

蓄電池に溜めて、昼夜駆動します(‘ω’)

公園の真ん中とか、AC電源が埋設してもっていきにくい箇所など

このソーラー電源だととても便利で、丘の上など

どこでも時計柱を建てることができます(‘ω’)ノ

蓄電池は劣化するので、約３年ごとに交換するのですが、

それさえ交換していれば、そんなにほかの部品は傷むわけではないです(‘ω’)

しかし蓄電池を交換しても、すぐ時計が狂ったりするときは、

ソーラーパネルや、針を動かしているステップモーターの故障を

疑いますが、

それらを交換してもダメな場合は、

制御部を交換するしかないのですが、

その制御部を交換しても直らない事例が過去ありましたΣ( ﾟДﾟ)ｶﾞﾋﾞｰﾝ

それが、このコネクタ部分が原因なのです(; ･`д･´)ズーン

植栽の中に建っていて、照明柱の中が湿気ているパターンで多い

のですが、

このコネクタは防水キャップに見えて、

そんなに防水性がないのではないかと思います(; ･`д･´)

結露したりして、水分がｺﾈｸﾀの内部のピンに浸透したりして

制御部本体の劣化を早めると思います(; ･`д･´)

なので、蓄電池を交換する際、

弊社では、数年前より、このコネクタをちょん切って、

圧着接続をし直して、融着テープをしっかり巻いて処理するように

しています(‘ω’)ノ

ちょっとみにくいですが、コネクタ部にビニルテープや防水テープが

巻かれている箇所は、結露しやすくて、前回に修繕にこられた方が

気持ち水が入らないように気遣ってくれた証なので

そういう場所は結果的に蓄電池交換だけで直らなくなっています(; ･`д･´)

昔は制御部、本体を注文すると、コネクタでつなぐようになっていましたが、

近年、リード線だけでコネクタはもともとついていないようになりました、、。

多分コネクタが原因で故障が多いのがメーカーにも伝わっているので

しょう(; ･`д･´)

リングスリーブでしっかり圧着接続、融着テープ、ビニルテープで

処理します(‘ω’)

付属でCE形絶縁被覆付閉端接続子（俗にCEといいます）がついていて、

それで接続してくださいよということなのですが、

私はCE反対派であり、結露する場所や屋外で使用するのは電気工事士

としてどうなんだろうって感じます(; ･`д･´)

CEを圧着するとこんな感じで、絶縁被覆がついているので

テープ巻をしなくて楽なので、

屋内の照明器具内のジョイントとかなら、いいとは思いますが、

屋内でも、浴室や、天井裏のジョイントといった

結露したり埃が溜まったりする恐れのある場所では使用すべきでは

ありません(; ･`д･´)

浴室暖房乾燥機などのジョイントが浴室の点検口の上で結線されていて

接続不良による漏電火災の事故事例が結構あって、注意喚起していますが

設備屋さんなど、電気工事士の免許を持っていない方が、ユニットバスを

組立てついでに、CEで圧着するだけなので簡単に済ませたりして

事故をおこすという流れです(; ･`д･´)

なぜ、CE接続で、水や埃が接続部に溜まるかというと、

こうなってたら、溜まり放題ですよね、、(; ･`д･´)

テープを巻いていないので、

いわば充電部が露出しているわけです(; ･`д･´)

とても危険きわまりないです(; ･`д･´)

そこに埃でもはいれば、

トラッキング現象のようにバチバチ接触不良などを起こして

火がでます(; ･`д･´)

結露した水分や、ネズミのオシッコでもここにはいれば、

漏電ブレーカーが感知して、停電です(‘ω’)

そんなことをかんがえれば、融着、ビニルテープを巻くべきです(; ･`д･´)

数秒、数分の手間だけです(; ･`д･´)

さて、圧着接続をしても、水が流れてきたことを考えて、

外装の端末部は下を向け、接続部は上をむけます(‘ω’)

融着テープをまいているので基本水は入りませんが、

虫が点検口に入ってテープをかじるかもしれませんし、

何がおこるかはわかりません(; ･`д･´)

けっこう点検口の中にシロアリが巣をして、カットアウトスイッチ

が腐食して漏電したり、

点検口のなかに笹や植物が生えてきて、

電線の被覆をやぶったりする事例もあります(; ･`д･´)

こんな具合で、無人で屋外で設置されているものなので

いろんなことを想定しないといけません(; ･`д･´)

最後は時刻をちゃんと両面合わせて、作業完了です(*’ω’*)

時計の修理といっても、一筋縄でいかないときもあり

日々勉強ですが、

失敗や苦労をいろいろ経験すると引き出しも増えていきます(‘ω’)！

はい、みなさまこんにちは( ﾟДﾟ)！

高圧機器はA種接地工事が必要です(*’ω’*)

少し前ですが、気中開閉器のA種接地が基準値の１０Ω以下に

なっていないということで、保安協会より年次点検時に指摘を

請け、

弊社に接地工事の修繕依頼がありました(*’ω’*)

その時の様子をご紹介いたします( ｀ー´)ノ

市内の取水場で構内柱に気中開閉器が設置されていますが

この電柱の際に接地接続箱があります(‘ω’)ノ

ここでまず現在の接地抵抗地を測定します(‘ω’)

１３Ω　ということで、１０Ω以下をクリアしていません(; ･`д･´)

竣工当時は１０Ω以下だったと思いますが、数十年経つと

地質が変わって、接地抵抗地も上がったりします(; ･`д･´)

今回はそのケースに当てはまってしまったようで、

この１３Ωを１０Ω以下に落とします( ｀ー´)ノ！

この電柱附近にアース線が埋まっているとのことで、

掘り起こして、アース棒を追加で打設していくことにします(*’ω’*)

ミニミニユンボで溝彫りしていきます( ｀ー´)ノ

深さ800㎜ほどである程度掘削したところで、何本か

A種アース棒をうってみることにします(*’ω’*)

何本か打って、アース線、鬼より線を、接続箱に入線し、

仮つなぎして、接地抵抗地をみてみます(*’ω’*)

一応９Ωほどには落ちたのですが、

また経年変化により１０Ωを越してしまうので、

もっと抵抗値を落としてくださいと保安協会に言われます(; ･`д･´)

さらに数本追加して打ち込み、、

あと少し！っていうところの必殺技ですが、

『接地抵抗低減剤』というものを接地棒、接地線に

流し込むことで、２，３Ω数字を落としてくれるアイテムです(; ･`д･´)

この２，３Ωが落ちずに、大変な目にあうのが接地工事の醍醐味

なので、

このアイテムは値段は高いのですが、土質的にも場所的にも、

掘削が難しい時にも、非常に有効なアイテムです(; ･`д･´)

こいつを散布したおかげで、

６．５Ωまで落ちました( ;∀;)！！

晴れのときにこの数字なので、埋め戻すと、

６Ωくらいになると予測し、埋戻していきます( ｀ー´)ノ

今回掘削した範囲は、埋設表示シートをしっかり敷設して

おきます(*’ω’*)

２層、３層転圧し、整地完了です(*’ω’*)

最終的に保安協会さんにも現地立会確認していただき、

作業完了です(*’ω’*)

弊社は、新設よりも、メンテナンスで修繕依頼のほうが

多いので、毎回いろんな勉強になります(*’ω’*)

もちろん日々時代は進んでいて、新技術や新工法などの

勉強も必要ですが、

過去の工事から学ぶこともまた、多岐に渡るといえます(*’ω’*)

いろいろ知っていてもまだまだ精進する為には日々勉強です(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

以前、照明柱の根元腐食調査で少しふれましたが、

引込アンカー修繕、照明柱腐食点検業務！

根巻保護コンクリートの修繕の様子をご紹介いたします(*’ω’*)

はい、どれも、根巻保護にVP１５０が巻かれており

照明柱との隙間をコーキングで埋めていたが、

そのコーキングが痩せてきて、そこに水が溜まり

根元をどんどん浸食していっていた為、

コンクリートで補修しなおす工事をしました(*’ω’*)

高さが１，２センチの根巻でも、VPを割ってみると、

結構腐食がすすんでいます(; ･`д･´)

きれいに錆を落とし、

錆止めをたっぷり塗っておきます(*’ω’*)

そして、補強とコンクリートのひび割れ防止に差筋を打設(; ･`д･´)

そして、ボイドを巻いて、コンクリートを打設(*’ω’*)

数日後、コンクリートが乾いたら、ボイドを外して、

完成です(*’ω’*)

根巻保護コンクリートの目的は、根元に水が溜まらないように

する為なので、

水やオシッコが溜まるようならば、撤去してなんにもないほうが

マシです(; ･`д･´)

少しのサビなどで、補強しなおしたり、柱の部分の腐食も

サビを落として塗装しなおせば、また１０年、２０年と保つので

メンテナンスは大事です(*’ω’*)

それより、腐食や傷まないように、設置時にしっかり保護工事を

行って保険をかけておくことがとても大切だと思います(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

先日、自動点滅器内蔵の防犯灯を設置したお客様ですが、

防犯灯新設！

その後、明るすぎるので、消しときたい時もあるということで

スイッチをつけとほしいと依頼がありました(*’ω’*)

工事してから使ってみて、やっぱりああしたいこうしたい

となっても、弊社はしっかり対応致します(*’ω’*)！

はい、こちら先日取付した防犯灯ですが、

この柱に露出のスイッチを追加しようと思います(*’ω’*)

さっそく、前回と同じような、普段見えにくい場所を

配線していきます(‘ω’)ノ

吹き降りの雨を考慮して、防雨タイプの露出スイッチを

取付ます(‘ω’)

そして、前回のジョイント箇所よりスイッチ結線にやり直し

完了です(*’ω’*)

点灯も確認(‘ω’)ノ

さらに、駐車場工事で、入り口も法面をすこし土を鋤とった

箇所をもう少しなだらかにしてほしいとの要望があり

そちらも修繕します(*’ω’*)

ふったたび、ミニミニユンボを搬入(*’ω’*)

入り口のスロープをなだらかにするため、土を鋤とって

いきます(*’ω’*)

鋤取りが完了したので、

流暢砕石RM－３０をもってきて、敷きならします(*’ω’*)

転圧ﾌﾟﾚｰﾄで綺麗に転圧し、完了です(*’ω’*)

ちょっとわかりにくいですが、

ダンプ２車分ほど土を鋤取り、

ダンプ一台分の流暢砕石を敷きならしています(*’ω’*)

手直しや調整など、工事後のアフターサービスも

手を抜かず対応させていただいております(*’ω’*)！
