はい、みなさまこんにちは( ﾟДﾟ)！

先日に引き続いて、護岸工事での布団かご等設置の様子です(*’ω’*)

こちらが現場ですが、向こう岸の護岸のコンクリート部が

陥没しているのがわかるでしょうか(; ･`д･´)

護岸が陥没し、法面の自然石で積まれたブロックも崩れ下がって、

非常に危険な状態となっています(; ･`д･´)

現場は、写真で右側のユンボがおいている箇所です(‘ω’)

一方通行で、主要道路ではない為、重量がある車両があまり

通らないのですが、近隣の方々にとっては不安な日々を送って

らっしゃることでしょう( ;∀;)

施工箇所までの道中で、アスファルトの亀裂が酷い箇所には

事前に鉄板養生をすませてありました(; ･`д･´)

今回使用する２５ｔのラフタークレーンが通行するのに、

養生無では、アスファルトが凹んでしまいます(; ･`д･´)

ラフターのアウトリガーの下に敷く養生鉄板も４枚準備(‘ω’)

さて、２５ｔラフターが入場です(‘ω’)

小回りが利くので、地盤さえしっかりしていれば、

たいていの場所にはたどりつきます(; ･`д･´)

養生区間も通過し、

ラフターの設置からはじまります(‘ω’)☆

このように、敷板の下に、鉄板養生をしっかり施して、

設置圧を分散してあげるわけです(*’ω’*)

さて、ラフターの設置も完了したところで、

積んできた資材を仮置きしていきます(‘ω’)

置き場の0.25㎡バックホウでも積込がギリギリの重量でしたが、

２５ｔラフターならば、余裕で吊り上げてくれます( ;∀;)

荷卸しができたところで、また現場より置き場に戻って、

資材の運搬になります(‘ω’)ノ

８トン車や４ｔ車にそれぞれ、ボトルユニットを積込し、

３ｔ、４ｔダンプに、グリ石を積んでいきます(‘ω’)

ふたたび現場へ向かいます(‘ω’)ノ

仮置きが完了しました(‘ω’)

仮置きが完了すれば、あとは設置するだけです(*’ω’*)☆

玉掛者とクレーンのオペと無線でやりとりをしながら

据付していきます(*’ω’*)

段になっている箇所から川底までは２～３メートル深く

なっているらしいのですが、

数回の護岸工事で、いくらか埋められており、手前側は

布団かごが、じつは埋まっているんですね(*’ω’*)

そこに雑草が生えてわかりにくくはなっていますが、

陥没した奥の部分だけ布団かごを設置せずに、水路を深くしていたのか

布団かごがバレて流されたのか、経緯はわかりませんが

とにかく自然の驚異といいますか、

水の力ってすごいですね(*’ω’*)

このような感じで、今回もってきた布団かごを設置し、

その続きにボトルユニットを並べていきます(*’ω’*)

あとは、コンクリートが陥没して、水路のように穴があいて

しまった高水敷部分にグリ石を充填していきます(; ･`д･´)

この高水敷はコンクリートをせずに、野球場やゴルフ場として

河川敷で利用されている広い河もあるのですが、

水位があがれば川の水に浸かってしまう部分です(*’ω’*)

いくらコンクリートを巻いて、擁壁で法面を形成しても、

その下の地盤が崩れてしまったら元も子もありません(; ･`д･´)

さて、その高水敷に栗石を運搬する方法として、

（株）神幸レッカー様　がラフターに積んでいる、ワイヤーで

編みこまれたネットを使用します(*’ω’*)

このマットに栗石を数杯詰め込んで、

吊り上げて、護岸へ(*’ω’*)

落下箇所へ巻き下げていき、

片側のワイヤーリングを外すと、

引っかからずに、同時に設置完了です(; ･`д･´)

みてください、この高水敷のコンクリートの厚み(; ･`д･´)

２０㎝はあるでしょう、、

けれど下から陥没してしまっています(; ･`д･´)

そして、その横の法面は

昔の工事なので空積みです(; ･`д･´)

石の奥へコンクリートを流してるわけでもなく、非常に

もともとが崩れやすいので、

このように空積みは石同士の接着もしておらず、一個崩れると

連鎖して崩落してしまいがちです(; ･`д･´)

ですので、空積みは、土圧に耐えれる構造物としては考えておられず、

こうした箇所はまだ古い護岸でいくつも点在しています(; ･`д･´)

建物の耐震補強は目を向けられることが多くなっていますが、

護岸や、、ふるい擁壁などの空積みは忘れられがちです(; ･`д･´)

今回の作業は、完了です(*’ω’*)

ラフターが撤去された後は、

養生鉄板を回収します(*’ω’*)

電気工事では、停電になるまえに仮設工事をしたりします(‘ω’)

それは電源を供給して、冷蔵庫やパソコンに仮設電源を送ったり、

作業用に仮設の照明を用意したりと、よくあります(‘ω’)

土木工事でも仮設工事というと、こうした鉄板養生であったり、

現場周辺の草刈りをして測量をしたりといった準備がたくさん

あるわけで、一般の方々にはあまり知られていない労力です((+_+))

仮設工事にも労力、費用が掛かるため、簡単にみえるような工事でも

われわれ建設業者は試行錯誤を重ねて努力をしております(‘ω’)ノ

はい、みなさまこんにちは( ﾟДﾟ)！

今回は土木工事の応援でいつもお世話になっている

公共工事の鬼、北摂技建㈱　様の応援での一コマです(*’ω’*)

元請業者様は　(有)慶陽舗道 様　による護岸工事があり、

今回、応援としてよんでいただきましたので、紹介させていただきます☆

北摂技建㈱様の置き場は広大で、重機や資材がたくさんあります(*’ω’*)

バックホウも0.25㎡～0.1㎡のもの４台もあるので、

経営審査事項の社会貢献度は、重機だけで２０点確保(; ･`д･´)

たぶん災害など緊急時に動けるとみなされて、社会貢献度に加点

されるんでしょうかね(; ･`д･´)

事後審査型や公募型の入札に参加するにあたって

審査の条件で、土木工事、電気工事総合で〇〇点以上とか

社会貢献度が１５点以上、２０点以上など、よくその項目に条件が

つくので、大きいです(; ･`д･´)

まずは、朝イチ、ﾀﾞﾌﾞﾙｷｬﾋﾞﾝの貨物車をお借りして、

布団かごの材料を、名古屋にとりにいくことになりました(; ･`д･´)

名古屋の某工場に到着(; ･`д･´)

こちらの会社ではさまざまな布団かごを制作しているようです(‘ω’)

天井クレーンで積んでもらいましたが、ちょっと後ろはみ出ました

ね(; ･`д･´)

ﾀﾞﾌﾞﾙｷｬﾋﾞﾝなので、荷台の長さは少し短いのですが、

昇降のリフトついているからすごく便利です(*’ω’*)うらやましい！

さて、往復６時間かけて、ふたたび置き場にかえってきました(; ･`д･´)

今回の工事では、ボトルユニット（袋型根固め工法用袋剤）というのを

中にグリ石を入れて、設置します(‘ω’)

ポリエステル繊維でできた紐で編んだもので、見た目より強度はあり、

数か所やぶれても中身が飛び出さないらしいです(; ･`д･´)

そのボトルユニットに専用フレーム（リース）にセットして

グリ石を入れていきます(*’ω’*)

今回のは２トン用の袋ですが、１から４ｔまでサイズがあるようで、

用途に応じてサイズと個数が設計されているわけです(*’ω’*)

１０個程作成完了しました(*’ω’*)

そして、次に、布団かごをセッティングします(; ･`д･´)

組立は至ってシンプルで、説明書みれば誰でも簡単に組めます(*’ω’*)

間のフレームも補強のために３か所ほどついており、見た感じ

６φのワイヤーメッシュといった感じで、頑丈です(; ･`д･´)

組立完了です(*’ω’*)

グリ石を入れる時や、吊り上げ時に腹が膨らんだりせずに

強靭な造りになっています(*’ω’*)

さっそくグリ石を投入し、

こまかな隙間は、手作業でテトリスのように石をランダムに

うまく配置していきます(*’ω’*)

石が収まったところで、上蓋をして、完了です(‘ω’)ノ

翌日に、こちらを実際に設置していく様子をお伝えします(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

弊社の倉庫裏の法面工事は、仕事の合間合間に少しずつしか

進んでいきませんが、それでもだいぶ進んできております(*’ω’*)

続、法面工事（残コン利用）！

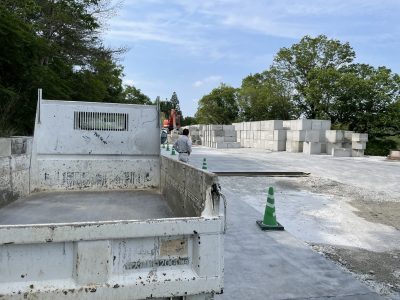

注文していた、残コンがまた２０個程できたということで、

今回は、ユニック車をリースし、自社ダンプと一緒に、

引き取りにいって運搬だけの日で一日費やすことにします(*’ω’*)

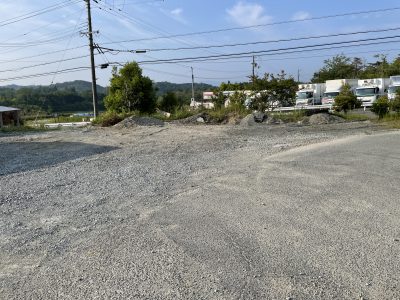

倉庫前の土場と化していた砕石などの山もだいぶ減ってきました(; ･`д･´)

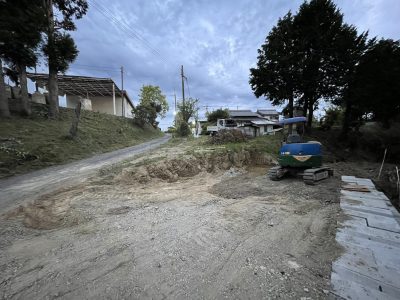

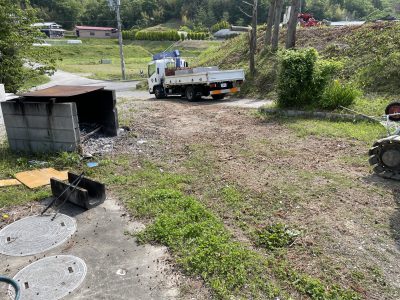

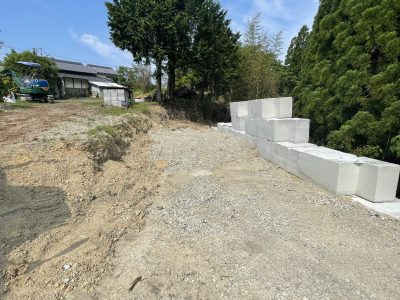

こちらが倉庫裏の様子ですが、左のﾊﾞｯｸﾎｳが置いている地盤の高さ

まで上げて、広い面積をフラットで使いたい為に、法面をきちんと

補強してから埋め戻しているわけです(‘ω’)ノ

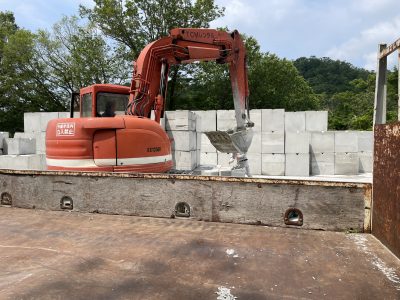

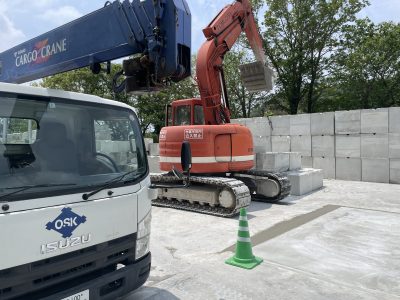

さて、本日も生コンプラントにお邪魔して、ブロックを

積んでもらいます(*’ω’*)

とりあえず、現場には、全部置くと邪魔になるので、

少し離れた場所に積み上げて仮置きしていきたいと思います(*’ω’*)

前にも述べたように、このブロックは１．３ｔほどありますので

0.1㎡のﾊﾞｯｸﾎｳでは持ち上がりません(; ･`д･´)

ユニックでこまめに吊り上げるか、ラフタークレーンでないと

設置作業ができません( ;∀;)

続きの箇所はGL面よりだいぶ下のほうから積み上げていくので

安全作業を考慮して、ラフタークレーンを用いて作業するので、

ラフターが届く場所に、

今回まとめて固めておこうかと思います(*’ω’*)

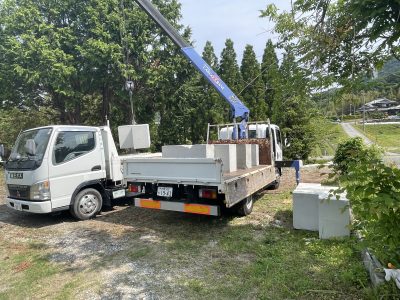

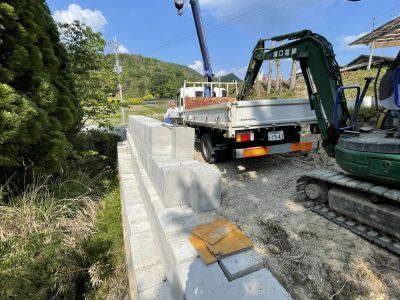

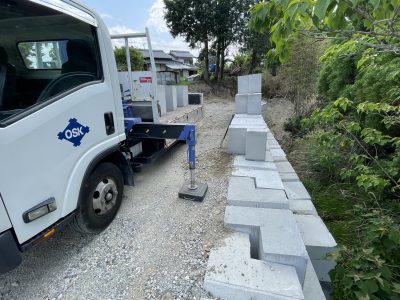

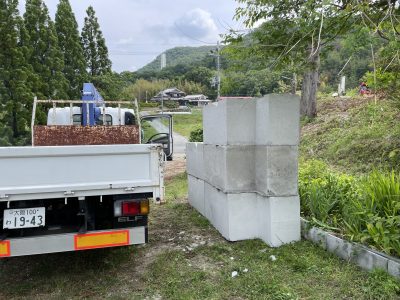

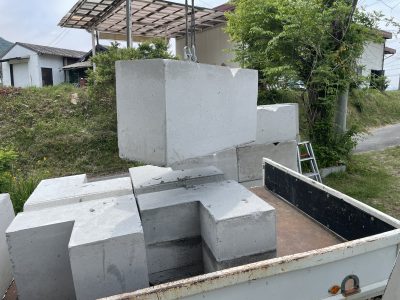

ユニックに３個、ダンプに２個、５個ずつ運搬して、

４回行き来します(‘ω’)ノ

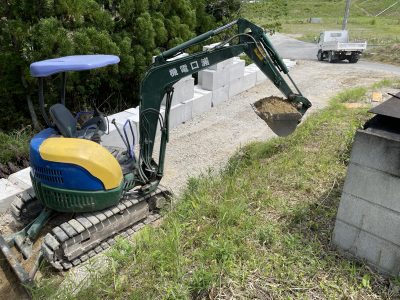

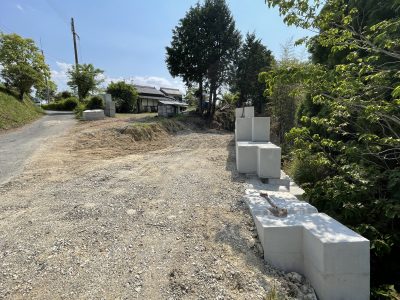

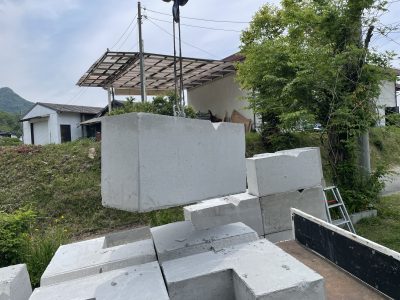

積み上げていって、数個は、

法面のほうへもう一段あげていきます(*’ω’*)

もう一段つんで、地盤をあげていくためです(*’ω’*)

これにて本日の作業完了です(‘ω’)

完成はいつになるのやら、、、

はい、みなさまこんにちは( ﾟДﾟ)！

先日中継ポールの建て直しが完了した件ですが、

ボイドも完成したところで、

最後に法面の復旧をします(*’ω’*)

弊社での土木工事の際でいつも大活躍しているアイテムの一つ、

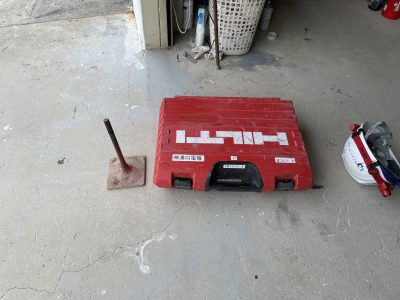

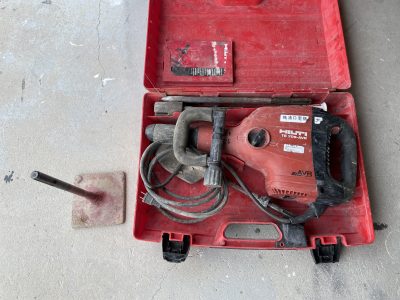

ヒルティの　TE-706-AVR　です(*’ω’*)

この電動ドリルは１００Vの電源が必要ですが、

とても破壊力が優秀で、打撃による振動をしっかり吸収してくれる

為、長時間使用しても、疲れにくいです(*’ω’*)

チスや、平爪をつけて、斫る（はつる）のが主ですが、

スコップのアタッチメントをつけて、掘削のほぐしをしたり、

左に見える、転圧プレートをつければ、

狭小サイズの転圧が行えて、とても便利です(*’ω’*)

マキタやボッシュなどより、一皮むけて、パワーが強い！

、、ただ、値段もそれなりに高いΣ( ;∀;)

軽くてリーズナブルのほうを選ばれる業者様は多いと思いますが、

弊社は土木工事も結構する為、

やはり大は小を兼ねるので

少々、重たくて、大柄でも、ハイパワーのほうがいい(*’ω’*)

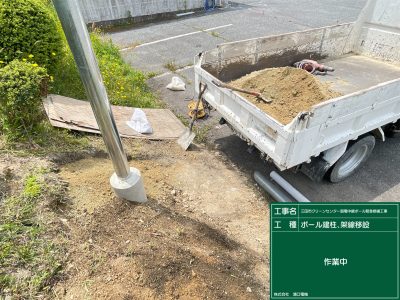

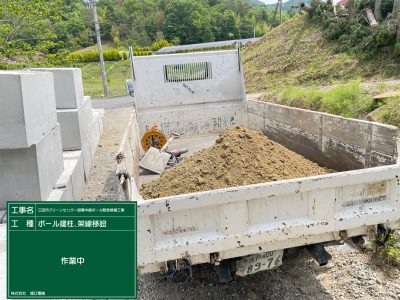

さて、埋戻し用の　真砂土をダンプに少量積んで、

今回はダンプだけで現場へいきます(*’ω’*)

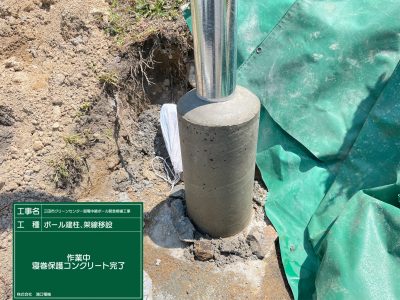

ボイドをはがすと、きれいに固まった根巻コン(*’ω’*)

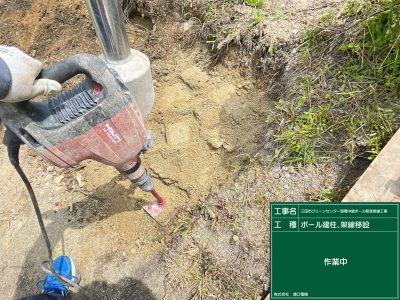

さっそく、土を埋めていき、

電動のチッパーで転圧(*’ω’*)

旧ポールの切断した跡も土で埋め戻します(*’ω’*)

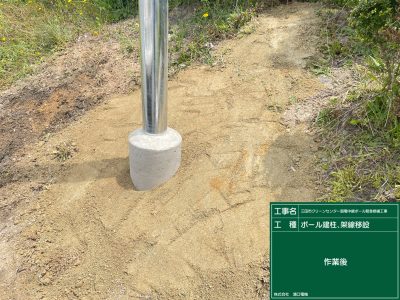

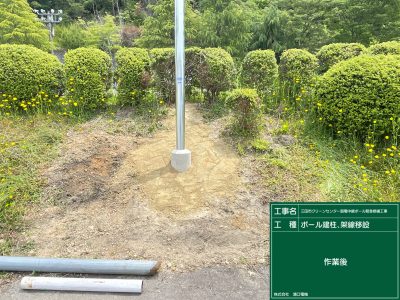

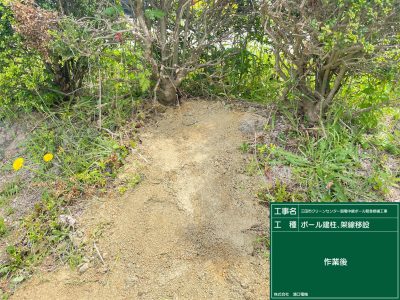

埋戻し完了です(*’ω’*)

これで、台風がきてももうびくびくすることはありません(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

嵐で根元が腐食したポールが傾いた話ですが、

前回、中継ポールの建替工事の基礎設置まで完了しました(*’ω’*)

中継ポール用基礎コンクリート設置！

今回は、ポールを建てて、架線の移設まで完了させます(*’ω’*)

はい、前回はこんな感じで基礎設置まで終わっていましたので、

ポールを積んで現場へいきます(*’ω’*)

８ｍ柱ですが、分割式にすると、一本が３０～４０㎏になるので、

最悪、ユニック車が無くとも、人力で建柱できる仕様です(*’ω’*)

ポールを建てた後は、いつものように根元補強で

根巻保護コンクリートを打設しますが、

建てて、すぐ架線の移設とコンクリートの打設をする方法と

しては、

楔（クサビ）を穴に四方に食い込ませればいいわけです(‘ω’)ノ

まず、下部ポールを基礎の穴に差し込みます(*’ω’*)

続いて、上部ポールを上から差し込みます(*’ω’*)

そして、垂直レベルを確認して、

木材で楔（クサビ）を造ります(‘ω’)ノ

架空電線が左右に引っ張られるので、左右方向には

楔をしっかり入れておきます(‘ω’)

どの方向に引っ張られてもいいように、８方向クサビりますｗ

この状態ですと、もうほぼポールは動きませんので、

砂を入れて、水を注入し、締固めます(‘ω’)

そして差筋を仕込んでおきます(‘ω’)

そしてボイド設置(‘ω’)

えんやこらと、コンクリートを下で練っているかたわらで

もう一人は上空で架空電線の移設をはじめます(‘ω’)ノ

移設が行われていても、

クサビを打ってるので、ポールはびくともしません(; ･`д･´)

安心して、コンクリート打設(‘ω’)ノ

ポールの根元に水が溜まらないように、ちゃんと勾配をつけながら

仕上げていきます(‘ω’)ノ

架空線を移設し終わったので、

腐ってるポールは切断、撤去します(‘ω’)ノ

ポキンと簡単に倒壊しました(; ･`д･´)

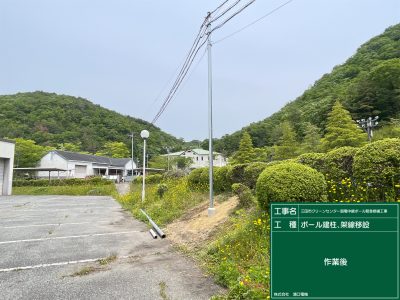

そして、すぐ横の照明柱に引っ張りなおした架空電線が

風で揺れて当たらないように、

照明柱を切断して少し低くします(‘ω’)

切断して、再び入線、灯具を復旧します(‘ω’)ノ

この手のｶﾞﾗｽｸﾞﾛｰﾌﾞは劣化してると、非常に割れやすいので

取扱いは慎重にしないといけません(; ･`д･´)

これで上空での作業は完了です(‘ω’)ノ

ボイドのコンクリートが、乾いたら、最後

法面を埋め戻して完成です(‘ω’)ノ

はい、みなさまこんにちは( ﾟДﾟ)！

弊社の倉庫横の法面工事のついでに、

向かい側の法面も綺麗にしがてら、補強していく予定ですが、

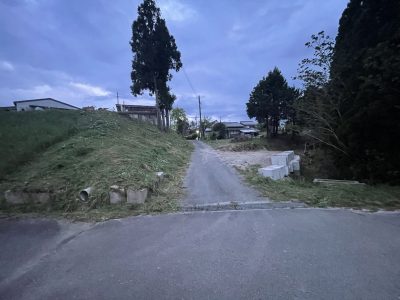

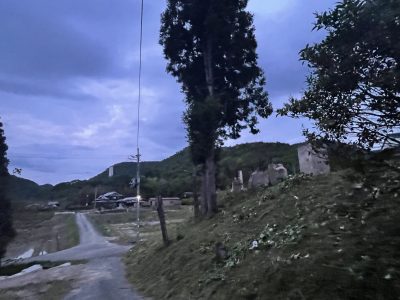

ご覧のように、登っていく車道の左側の法面にそびえたつ

ぽつんと立っている杉の木(; ･`д･´)

法面工事するにあたって、こいつがすごく邪魔です(; ･`д･´)

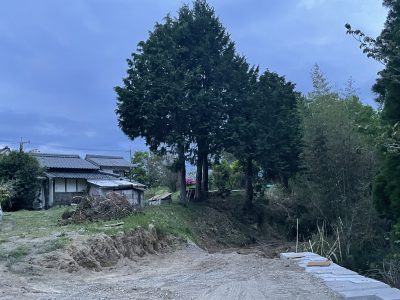

法面工事をしている、右側の杉の木たち、、

これらもすごい邪魔です(; ･`д･´)

これは谷側に倒せば問題ないのですが、

車道左側の杉の木は、結構高く育ちすぎていて、

電柱から飛んでいる電線より上まで育っています(; ･`д･´)

建物側に倒せないので、車道のほうに倒したいが

電線が邪魔(; ･`д･´)

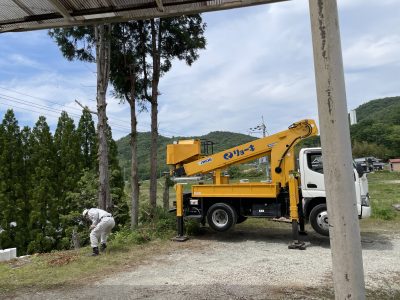

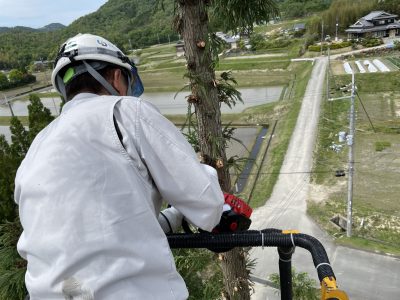

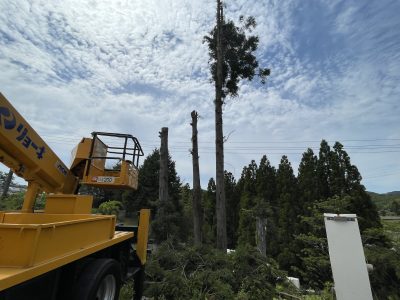

というわけで、高所作業車により、上部より

順番に切り落としていくしかありません(; ･`д･´)

他工事で、余った時間で、高所作業車が使える為

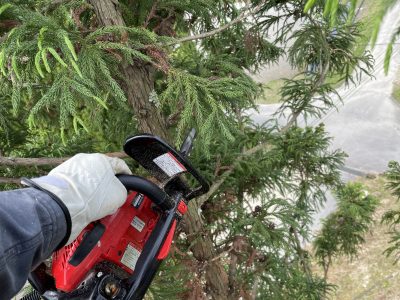

これはチャンスということで、さっそくチェーンソーを

振り回したいと思います(; ･`д･´)

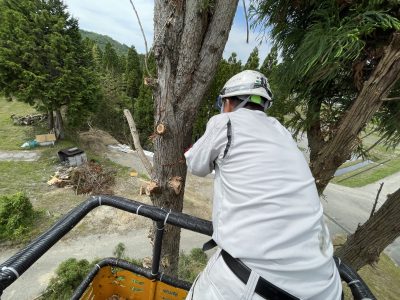

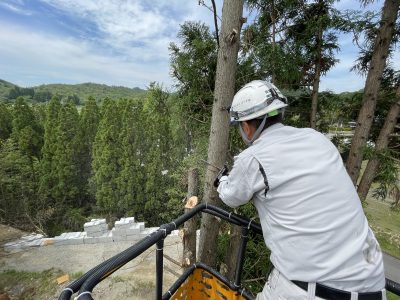

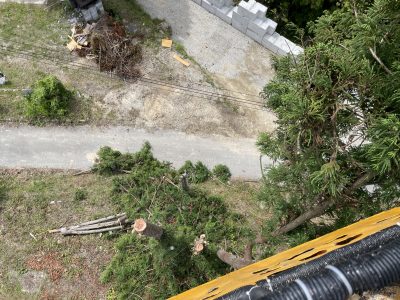

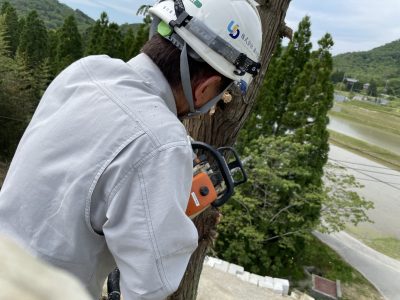

上方切り落としては、電線に当たらないように、下に枝を

投げ落としていきます(; ･`д･´)

下の道路からだと１５ｍくらい上空なので、

電線が画面真ん中のあたりで見えるのがわかりますか？

台風などの度に、杉が折れてこの電線にひっかかったりしたら

停電になるな、、などと怯えながら数年を過ごしましたが、

やっと今回気が楽になります(; ･`д･´)

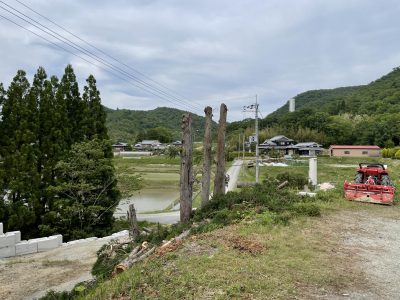

だいぶ低いところまで伐木できました(*’ω’*)

弊社は、チェーンソーを大小、４つ持っていて、

枝をはらうのは小さくて軽いチェーンソーがあるので

片手でも扱えます(*’ω’*)

そして、径が太くなると、大き目のチェーンソーでなぎ倒します(*’ω’*)

巨木をなぎ倒す瞬間はけっこう快感です( ;∀;)！ｗ

電線よりだいぶ下まで、撤去されましたので、

高所作業車での作業は完了です(‘ω’)ノ

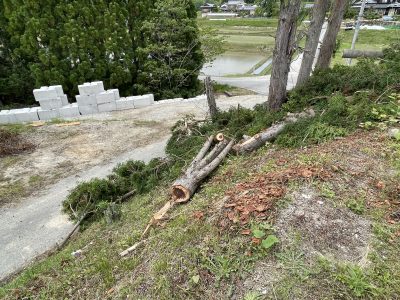

あとは、この散らかった伐木の残骸を片付けてから、

根元から一気に倒すので、後日になります(; ･`д･´)

、、これ片づけるの大変だな、、( ;∀;)

↓その後の片付けの様子↓

弊社倉庫裏、大径木倒木！

はい、みなさまこんにちは( ﾟДﾟ)！

少し前に、事故でポールを建替えしたお話がありましたが

ボイドバラシ、補修！

一旦、関電柱からの引込電線は撤去されていて、

修繕工事後、再申請などの事務処理を経て、ようやく引込し直しが

完了いたしました(*’ω’*)

道路を横断して、電柱からの引込線がみえると思います(‘ω’)

これで、防犯カメラにも電源が通電したということで、

所轄の担当者様に連絡し、防犯カメラがちゃんと復旧作動するか

どうかをまたメンテ会社に確認していただきます(‘ω’)

この引込柱から、架空電線で、

もう一本照明柱に飛ばして、防犯灯が設置されているので、

通電確認がてら、黒い袋をかぶしてみます(*’ω’*)

器具内蔵の自動点滅器が働いて、ちゃんと点灯確認がとれました。

こういった公衆街路灯などの管轄区分ですが、

まず、県道、市道に設置されているので、

工事の際は、　三田警察署に『道路使用許可証』を

発行してもらいます(‘ω’)

引込柱の持ち物と電源側の管理自体は、三田市の

道路河川課なので　道路河川課へ報告(‘ω’)

事故で緊急対応した時に、電源側の引込線を撤去する場合は

関西電力の所有物なので、撤去してもらい、

修繕後の復旧にかかる手数料などを負担し、

復旧にむけての再申請等の連絡は

関西電力とのやりとりです(‘ω’)

ポールを修繕するのにかかる費用を負担されるのは、

ポールを倒してしまった車の運転手さんです(; ･`д･´)

２次側の共架　防犯灯は　器具をリース物件で

メンテナンスをしている会社（こちらの場合MARUWA SHOMEI）

に報告し、事故で消灯しているなどの確認(; ･`д･´)

防犯カメラの　管理は、　三田市の

危機管理課なので、危機管理課へ、カメラへの通電確認をし、

防犯カメラの器具をリース物件でメンテナンスしている会社

へ連絡がいく(; ･`д･´)

、、といった感じで、こういった各所との連携をとって、

すべてが処理されます( ;∀;)

公共のモノを壊してしまった場合は、こういった感じで

処理が進むため、どうしても費用がかさんでくるため、

みなさま、わき見運転など、事故には気を付けて、

安全運転で今日も行きましょう(*’ω’*)
