はい、みなさまこんにちは( ﾟДﾟ)！

今回は、ネット回線によるテレビ回線をやめて、

個別にUHFアンテナを設置する工事です(‘ω’)ノ



ホームページのお問合せより

依頼をいただきましたお客様のご自宅へさっそく

現地調査に伺います(*’ω’*)



まずざっくりした見積りをさせていただき、

実際、想像している場所にアンテナを設置して電波を受信できるか

どうかを調査しないと、こまかい内訳はわかりません(; ･`д･´)



擁壁の上にそびえたつおしゃれな三階建てのご自宅(*’ω’*)



３階のベランダにアンテナを設置すれば映りそうだと

お客様よりご提案いただいており、

まわりの家もおなじようにUHFのアンテナをベランダに設置

しているそうです(*’ω’*)



３階のベランダに到着(*’ω’*)



家の裏側で車道からはみえない方角ですが、

ちょうど、裏側がこの地域での受信する方角と一致(*’ω’*)



現在はこのスペースは使っていないということですが、

将来何か使うかもしれないので、できるだけ端のほうで

設置を試みる(‘ω’)



２階の寝室に天井裏にアクセスできる箇所があったので

ちょっと登ってみます(‘ω’)



１階のふろ場点検口より上がってきた２階のテレビ線が

確認できます(*’ω’*)



そのテレビ線を追っかけていくと、

左側の壁、

これが、さきほどのアンテナ設置位置の側面のようなので、

この壁からテレビ線と電源線を出せそうです(*’ω’*)



１階玄関入っておくにある、ユニットバスの点検口を

のぞいてみる(‘ω’)ノ



ブースター発見(*’ω’*)



その横に、分配器があり、

ここで、１階と２階へそれぞれ１本ずつテレビ線を

配線してます(*’ω’*)



この　ネット回線の入力側の行方はわかりませんが、

これは放っておいて、２階へいっている、先ほど２階点検口

から確認したテレビへいっているテレビ線を利用して、

１階と２階のテレビ線を中間接線でつないでしまえば、



２階のテレビ線の途中で分岐し、

１階への配線も既設配線利用で済みそうです(*’ω’*)



それでは、アンテナのレベルをはかってみます(‘ω’)



この高さでも平均６０ﾃﾞｼﾍﾞﾙ確保できるので、

問題なさそうです(*’ω’*)



すぐ横の壁にウオルボックスを取付し、

ブースターの電源もそちらに格納して、

ベランダでメンテナンスできるようにします(*’ω’*)



次回は納品後に実際工事に伺います(*’ω’*)

はい、みなさんこんにちは( ﾟДﾟ)！

ぶどうの栽培をされるお客様の引込柱設置他工事の

準備模様を少し前にお伝えしておりましたが、

引込柱新設、盤組立準備！

ようやく工事ができる状態になり、まずは

引込柱の設置と埋設配管を同時に行うことになりました(*’ω’*)



さてさて、まず、

設置場所ですが、

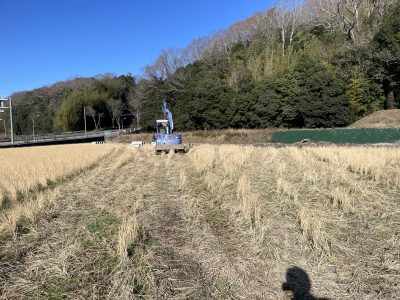

このような広大な田畑を利用して栽培されるようでして、

関西電力の電柱すぐ横に引込柱を設置します(*’ω’*)



そして６０ｍ先に、水タンクを設置されるので、

くみ上げるための水中ポンプのモーター３．７Ｋｗ用の

動力電源をもっていきます(*’ω’*)



その動力電源は、できるだけ露出で配線したいとの要望が

有った為、引込柱すぐ横に物置用のハウスを建てる

そのハウス内だけを埋設配管する予定です(‘ω’)ノ

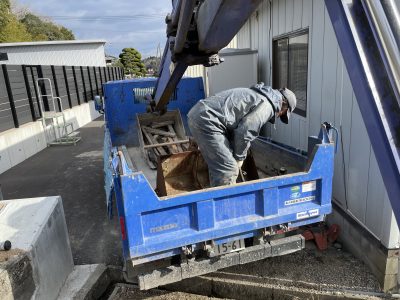

まずは、バックホウと基礎コンクリートを降ろして、

掘削していきます(*’ω’*)



田んぼなので、たやすく掘削完了(*’ω’*)





床面を転圧し、クラッシャーラン敷設(*’ω’*)

深さとレベルを調整します(*’ω’*)









基礎コンクリート設置(*’ω’*)









立下げの配管を先に取付して置いて、

照明柱を建てます(*’ω’*)





砂により水締めし、照明柱の傾きを調整します(*’ω’*)



クサビをうって、動かないよう固定(*’ω’*)



D種設置をほどこします(*’ω’*)



弊社はできるだけ１００Ω以下を出すように基本しているので、

A種設置棒をうちこんで、６９Ωの値を出す(‘ω’)ノ



次にメーター盤を取付します(‘ω’)ノ





盤廻りの配管作業をまとめている間に、

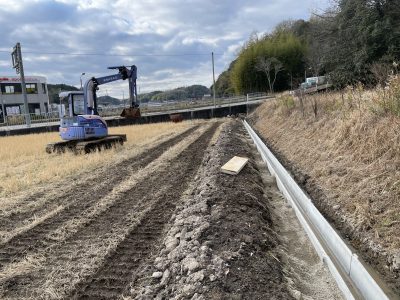

管路を掘削していきます(‘ω’)ノ

緑の棒がハウスのフレーム打ち込み場所なので、

埋設配管が傷つけられないように注意して掘削していきます(‘ω’)

この辺りがハウスの入り口の角になるので、

ハウス内に、分電盤を設置予定(‘ω’)



ここでそれぞれ配管を立ち上げます(‘ω’)



さらにハウスの入り口を通過して、

動力の配管用の管路をハウス外側に蹴りだすように

管路を掘削(‘ω’)



ＰＦＤ２８，３６をハウス内と引込柱の間に敷設(‘ω’)



電源線を入線します(‘ω’)

埋めてからだと立上げのアールが抵抗で引っ張るのが

しんどいので、

私はできるだけ真っすぐにして入線する派です(; ･`д･´)



配管内を入線したあとは、根元のボイドの中を通って、

メーター盤につなげれるように整理していきます(‘ω’)ノ





夏場になるとおそらく畔付近は草ボーボーになるので、

草刈り機で配管がちょん切られないように、根元は

根巻保護コンクリートにて配管を保護します(‘ω’)ノ



分電盤から、ハウス外までの動力用FEPを敷設(‘ω’)ノ



FEPは巻いて置いておき、

ハウスが建って、その先にネットようの支柱が奥までずっと

設置されていくので、

それからその支柱にくくりつけていく予定です(‘ω’)ノ



接地線の立上げもボイドの中から立上げて、

ボイドを打設できる状態にします(‘ω’)





長くなるので、今回はこのあたりで、、

次回は盤内結線、埋戻し等をお伝えします(‘ω’)ノ

















はい、みなさまこんにちは( ﾟДﾟ)！

先日、不点調査で夜間にしらべた分を随時修繕してますが、



LED防犯灯取替！道路灯電源装置取替！

今回はその続きです(*’ω’*)



今回は、道が狭かったり、見通しの悪いカーブであったり、

高所作業車なしでいけるところをまとめて

まわりました(*’ω’*)



主要道路だけではなくて、山の裏側からの抜け道など



こんなところにも防犯灯ってついてるんか、、、(; ･`д･´)

っていう道こそ、だれも不点灯の連絡をしてくれなくて

消えたままの箇所があります(; ･`д･´)



こんなところ、、防犯灯要る(; ･`д･´)！？





っていうところも多々ありますが、

安全、防犯上必要なんです(; ･`д･´)！



電源が行かなくなった防犯灯から遠隔操作で、

消灯してます、、みたいな信号が送られてくるシステム、



だれか作ってくれないかな(; ･`д･´)



さて、またしても橋の上に建っている道路灯の電源装置を

交換します(; ･`д･´)



湖にものを落とさないように注意して作業します(; ･`д･´)



背の高い道路灯は、何か不良があっても、こうして点検口に

ある電源装置を交換すればいいように、

灯具と電源装置は別置きタイプにします(*’ω’*)



もちろん、電源装置が灯具に一体型になっているものも

有りますが、



雷などで、灯具がやられた場合、

高所作業車をもってきて、灯具ごと交換しないといけないので、

修繕費用としては、３倍から５倍になってしまいます(; ･`д･´)



ちなみに、灯具一体型と、別置きでは、導入コストは同じです(‘ω’)



電源装置は在庫を数個、倉庫に確保していますので、

何かあってもこうしてすぐ対応できます( *´艸｀)





灯具が悪い場合は、注文してから２，３か月納入まで

かかるので、そういったデメリットもあり、



電源別置きタイプを推奨しております(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

このブログでも１年半前にご紹介しました、

私の自宅のテレビアンテナ移設、調整の回、、

平面アンテナ移設・調整

あれから、どうなったかというと、、



２チャンネルと１０チャンネルは、夜などたまに、

急に途切れることが、やはり症状として復活していました、、。



夜中のドラマを録画していたのに、

途中で映像が乱れる、、と嫁さんからの厳しい怒号が飛び交う

日がある為、、

高所作業車での他現場作業で早く終わった日に、

またもやアンテナを移設することにしました(*’ω’*)



ご覧のように、雨樋際へ現在は設置されていて、

アンテナの基地局も山をみたら、見えているのに、

なぜか電波が良好から一気にぐんと２，３０デシベルさがる

時があるという、、(; ･`д･´)



樋や庇などが近接しているので、影響しているだけなのか、、



八木式アンテナ、（魚の骨みたいなやつ）だとこのくらいの

距離感で庇や壁に近くても全然影響をうけないが、



平面アンテナだと、すこし性能が劣るため、

過敏に反応するときがあるのでしょうか、、(; ･`д･´)



とりあえず、この場所はダメなので、外す(; ･`д･´)





２回目の移設の為、外壁に穴の跡が残ってしまうが、

変成シリコンをぶちこんで、とりあえず我慢(; ･`д･´)





バルコニーの中は、将来布団を干したりなんやかんやするのに、

邪魔になる為、あまり設置する気はなかったが、、、



５年ほど住んでみて、、、

一回もこのベランダに出たことがないので、

もういいかと、こちら側にアンテナを設置することに(; ･`д･´)ｗ





レベルチェッカーをにらんで、

全てのチャンネルの電波が良好な位置を発見(‘ω’)



市街地から比べると、この地域は高台になっているため、

２階のベランダなんかの高さでも電波を受信します(*’ω’*)



今回こそは全チャンネルが規定値をクリアしています(*’ω’*)



平面アンテナの壁面取付金具なんて、もうとっくに捨てて

しまっているために、

突き出し金具とマスト（棒）をそのまま使用しましたが、



もしベランダも使うときがやってきて、邪魔になるようだったら

また壁に直接つけ直すことにします(*’ω’*)



アンテナって、やっぱり難しい(; ･`д･´)





念のため、テレビで受信レベルも確認しましたが、

全部９０デシベルほどでているので、今回こそは大丈夫そうです！

はい、みなさまこんにちは( ﾟДﾟ)！

LEDな世の中ですが、三田市内でもまれにまだLED化されて

いない水銀灯だったり蛍光灯の器具が存在します(*’ω’*)



今回はそんな街路灯のLED化工事です(‘ω’)



灯具をLED一体型のものに交換してしまえば簡単なのですが、

ネジ式のソケットを流用しないといけない諸事情などもあり、

予算の都合もあり、



今回は、既設の灯具を流用して、LED電球と電源装置への

取替工事の様子をお伝えします(*’ω’*)



某施設の芝生広場の階段に設置された水銀灯２か所が

今回LED化されます(*’ω’*)



点検口の中には、水銀灯安定器とカットアウトスイッチ(‘ω’)

今回は、ｶｯﾄｱｳﾄｽｲｯﾁも、上の灯具へ行っている電線も交換(‘ω’)



さらに、灯具についているソケットも交換です(‘ω’)









球と電源装置だけLED化されても、

電線やソケットといった他の箇所は２０年、３０年経過してる

古いままのものなので、



LED直管ランプのバイパス工事など、

既存の器具を流用するタイプのLED化工事は、

おそらくもう１０年経つまえに、ソケットや端子台など

器具本体になんらか故障が生じてくる可能性が高いので



お勧めはできません(; ･`д･´)





灯具のソケットと、電線を交換する場合は、

高所作業車ではなくこうしてハシゴで作業するとなると、

ハシゴ上では細かい作業ができない為、



灯具を外して、地上で作業します(‘ω’)





灯具を外すと、ソケットの一個手前で端子台がついている

ことが多いです(‘ω’)





分解するとこうなっております(‘ω’)



この端子台やソケット当たりが虫で浸食されていたり

湿気で錆びて絶縁が悪くなることが多々あります( ;∀;)



なので、こうしたLED化の際に一掃して

綺麗に交換しているほうが、また１０年以上は

安心して点灯させられるわけです(‘ω’)ノ



ソケット交換は、とても小さなビスを取扱うので

落としたら終わりです(; ･`д･´)



取付ピッチもたいていあわなかっりする為、穴あけ加工や

タップを切ったりといった細かい作業も必要だったりして



梯子の上では効率が悪いわけです( ;∀;)



電源装置を交換し、カットアウトスイッチも

同時進行で交換します(‘ω’)



電線も新しくしたもので、ソケットにつなぎます(‘ω’)



一式交換したうえで、灯具に接続している電線を上から

入線して、灯具を復旧します(‘ω’)



器具によっては、こうした細かい取付ビスが

六角ボルトだったりするので注意です(; ･`д･´)



星形のボルトだったり、メーカーによってさまざまなので、

外灯修繕用の工具バックには、いろいろ準備してます(‘ω’)





LEDバルブの取付、パッキンも新しいのに交換(‘ω’)



電源装置とカットアウトスイッチ交換も完了(‘ω’)



点灯も確認し、作業完了です(‘ω’)





こちらが夜に見回った時の写真です(‘ω’)

１００W相当はやはり明るいですね(‘ω’)ノ





はい、みなさまこんにちは( ﾟДﾟ)！

自社でSUS製品の支持材加工準備をしていた現場で

動力回路のコンセント増設工事に赴いた回です(‘ω’)

ステンレス支持材加工準備！

電気工事士などの勉強をしていたり内線規程では、

湿気の多い場所は、E管、G管などの金属配管工事は

錆びる為に、VE管などの樹脂管を用いる



なんてよく書いてありますが、

常に、蒸気や設備を水洗いするような場所に電線をはわす

場合、、

樹脂管では、何かモノが当たれば破損しやすいですし、

蒸気や温度によって変形したり溶けたりするため、



そのような場合は、やむを得ず『ステンレス配管』

で施工します(‘ω’)







過酷な環境下でも、強固で且つ錆びないので最強ですが、

コストもまた最強です(; ･`д･´)



このスイッチボックス、、、

これだけで、一万円越えます、、(; ･`д･´)



さて、そんなこんなで、動力コンセントはこちらの既設のもの

から電源を分岐し、、



この大きな下り天井の中を配線し、

手前にみえている脚立の場所へ、



ステンレス配管にて立ち下がって、コンセントを設置します☆





この蒸気配管をりようして、配管を立下げてくるわけです(‘ω’)





使用材料です(‘ω’)

支持材は加工済なので、配管だけ寸法切するだけになります(‘ω’)





まずコンセントの位置を決めてしまいます(‘ω’)

蒸気配管にUボルトでハンガーレールを固定します(‘ω’)ノ



そして、立ち上がって、壁のほうへ貫通する位置を確認。



ちょっと天井にのぼってみます(‘ω’)



中は広々としていて、どこで貫通しても、支持はできそう(‘ω’)



ということで、ステンレスパイプを長さを決めてしまって

切断、バリ取りします(‘ω’)ノ



配管を立ち上げて、ノーマルまで取付(‘ω’)



横引き配管をする為の貫通穴をあけます(‘ω’)ノ



ちょうど、横桟にぶち当たったため、配管の固定がしやすい

場所です(‘ω’)ノ



電線を天井の中から、外へ立下げ分、蹴りだします(‘ω’)ノ



だいたい立下げて、コンセントまでいく長さをだして、



いもすけで入線しながら配管を固定します(‘ω’)ノ





配管も貫通してきたところで、

天井内の横桟にｻﾄﾞﾙで固定します(‘ω’)ノ





天井内はダクト関係が埋め込まれていますが、

高さがあるので、電気屋さんてきには全然やりやすい環境！



既設の動力コンセント上のジョイント部まで配線(‘ω’)ノ





電源を取り出して分岐接続完了(‘ω’)ノ





露出部の配管の調整をして固定していきます(‘ω’)ノ



ハンガーサドルで支持します(‘ω’)ノ



既設のコンセントを開けて、相の確認をしてから、



今回増設するコンセントも結線します(‘ω’)ノ





蒸気や水洗いした水分が入らないように、

べっちょりと防水処理を施して、



作業完了です(‘◇’)ゞ



絶縁、電圧を確認して作業終了(‘ω’)ノ



天井から吊り下げたり、もっときれいに頑丈に施工もできますが、

できるだけコストを抑えてとの指示だったので、

予算に応じて施工しました(*’ω’*)



見た目よりも、機能性、耐久性を重視し、

最低限の仕様でコストを抑えるのというのが昨今の主流です(‘ω’)





２０年程前はバブル後で景気もまだよかったので、

もっと綺麗に、もっと材料も良いものを選定したり、



作業員も２人でできるところでも３，４人でかかっても

工事費がでるという時代でした(; ･`д･´)



ですが、世間でたたきあった結果、

『この値段ならなんとか大丈夫』的な価格帯で落ち着いて

しまったために、

【１人や２人で作業しないと、赤字になる】　時代になって

しまいました(; ･`д･´)



なので、見積り時に、何人で何日かかるか

しっかり把握しておかないと、せっかく工事を受注しても

損してしまうこともあるので、



できるだけ一人で作業できる施工方法を想像しながら

現場調査するようにしてます(; ･`д･´)



物価も上がり続ける世の中、、

建設業に携わる我々は我々で、生き残っていくために、

少人数で細々と、最低限のニーズに応えれる戦力で動く



そういう小さな中小企業が勝ち残る時代なのかも

しれない、、(; ･`д･´)
