はい、みなさまこんにちは( ﾟДﾟ)！

先日より、いろいろ準備をすすめていた高圧機器取替工事

の一件目の様子をご紹介(*’ω’*)

高圧工事の準備、トランス積込！

今回の工事では、高圧進相コンデンサ、

LGR、ZCT２基ずつの交換という小規模の改修です(*’ω’*)

電気主任技術者様に、まず停電操作を行ってもらいます(*’ω’*)

LBSで停電確認後、放電、

作業接地を取付してもらって、作業開始(*’ω’*)

黒い四角が、LGR（漏電火災警報器）です(*’ω’*)

漏電の際、この機械が検知し、ベルを鳴らしたり、職員室に

信号を送ったりします(*’ω’*)

キューピクルの裏側に接続端子がついているので、

普段皆さんがキューピクルの扉を開けてみるさいは、

中身はあんまり見ることがないですよね(; ･`д･´)

古い機器を取り外します(*’ω’*)

そして、新しい機器は小さくなっているので、加工板を取付

ます(*’ω’*)

きれいにおさまりました(*’ω’*)

裏側の結線をおわらせます(*’ω’*)

LGRとセットで交換するのが、

ZCT（互換性零相変流器）というものです(‘ω’)

単相回路と、三相回路それぞれ、

一つずつ、接地線より漏電電流を感知する輪っかが

あります(*’ω’*)

この輪っかをZCTといい、ここで漏電電流を感知し、

LGRに信号を送るわけです(‘ω’)

二つに分割するタイプもありますが、

今回は非貫通型で、一旦接地線を取り外さないと、

機器が交換できません(; ･`д･´)

交換しにくい場所にあるだけで、こちらは２線の信号線しか

接続しなくていいので、簡単です(‘◇’)ゞ

コンデンサ用のカットアウトスイッチ、白い碍子ですが、

こちらの中にﾋｭｰｽﾞが入っているので、

今回はﾋｭｰｽﾞのみ交換です(‘ω’)

パかっと開くと、中には、こうしたヒューズがついた筒が

入っています(*’ω’*)

今回は、限流ヒューズというちょっと性能のいいヒューズで、

筒ごとの交換になります(*’ω’*)

碍子本体も交換したかったらしいのですが、

受注生産で６ケ月ほどかかる為、設計段階で省かれたそうです、、。

交換が終わりました(*’ω’*)

あんまり変化がなく、蓋をしめると、中身もわからないので、

図面をはちがった容量のヒューズが入っているパターンも

あるので注意です(; ･`д･´)

すこし長くなったので、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

今回もいつもお世話になっている土木工事業者様の

応援のヒトコマでありますが、

今回は珍しいものがみれるというのでワクワクしております(*’ω’*)

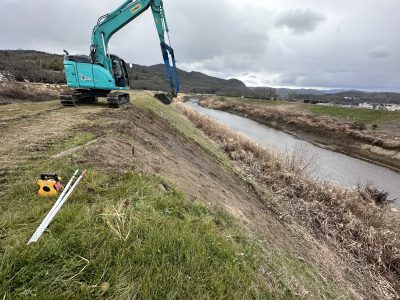

某河川での法面が、土が崩れたり、盛り上がったりして、

ガタガタな箇所が目立つため、綺麗な勾配に戻す工事です(‘ω’)

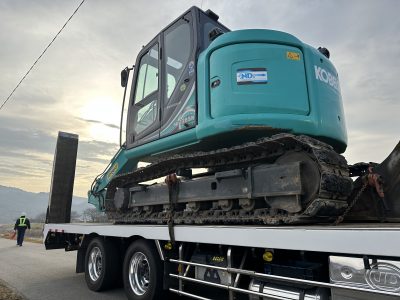

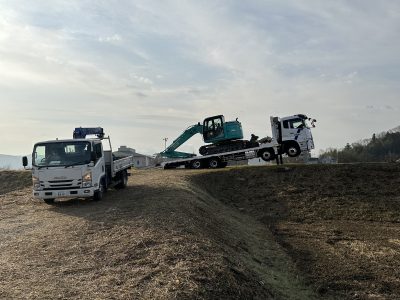

0.5㎥クラスの大きなショベルがまず、積車に載せられて

現場に到着(‘ω’)

これはこれで大きなユンボなのですが、

河川の法面は長くて、普通のショベルのアームでは

上の管理道路から低水位（河川敷）までは届きません(; ･`д･´)

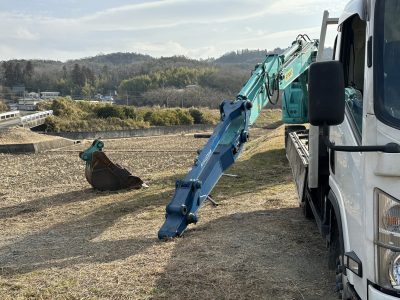

そこで、このショベルにアームを継ぎ足します(‘ω’)

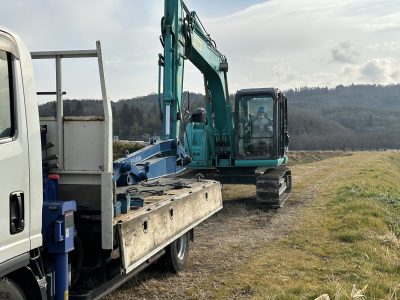

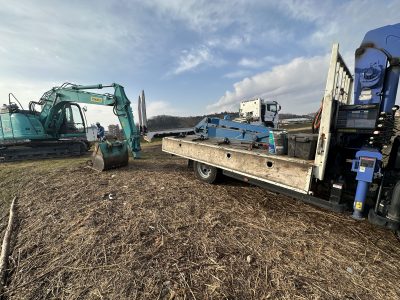

そのエクステンションアームを積んだ３ｔユニックも現場へ

到着しました(‘ω’)

エクステンションアームを取付した状態ですと、セミトレーラー

などの積車が必要なのですが、

現場までのルートの交差点が広くなく、

トレーラーだと曲がり切れない為、

現場でのｴｸｽﾃﾝｼｮﾝ脱着というわけです(; ･`д･´)

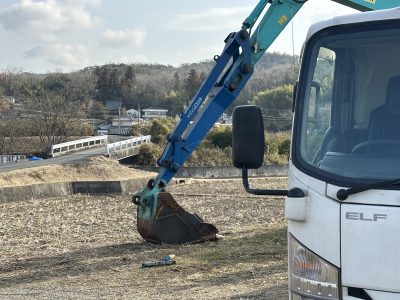

まず、バケツを取外します(‘ω’)

そして、アームを取付します(*’ω’*)

この青く色の変わった部分が継ぎ足されたわけです(‘ω’)

そして、バケツをもとに戻して、完了です(‘◇’)ゞ

この搬入、取付で２時間ほどかかりました(; ･`д･´)

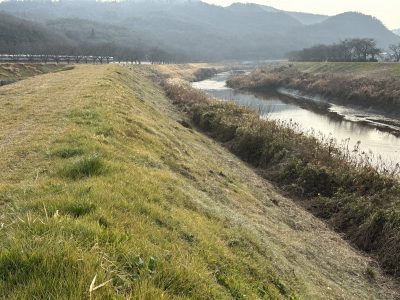

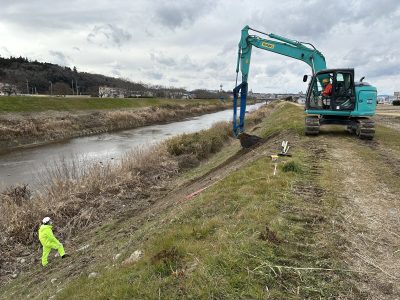

写真だと良くわかりませんが、法面が

ボコボコしているため

この法面を画面奥へ向かって両側、きれいに整形していく

作業をこれから行います(*’ω’*)

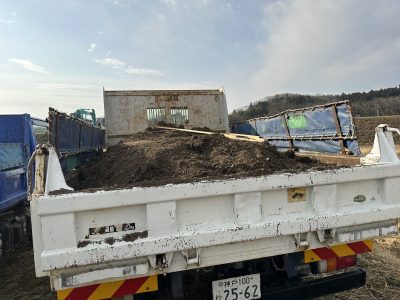

４ｔダンプには盛土用の土を積んできているので、

凹んでいるところは盛土していきます(*’ω’*)

兵庫県の法面は、２分の一勾配といって、２ｍ前に進んだら

１ｍ下に降りる、その斜辺の勾配を採用しているので、

まあまあ緩い角度です(*’ω’*)

角度でいうと、26.565度といった感じです(; ･`д･´)

角度は、ピタゴラスの定理や三角関数を用いると、

底辺の長さや斜辺の長さなど、どこでも求められますが、

数学が苦手な私は、そんなものは計算でもとめず、、

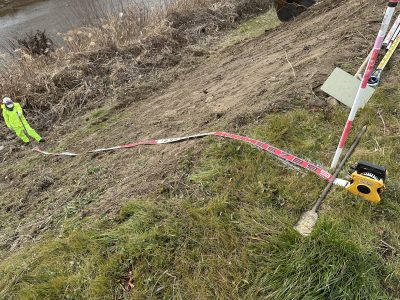

単純に、２ｍと１ｍをきっちり、垂直につなげれば、

斜辺は自ずと長さが決まるわけで、

その角度も勝手に　２６度くらいになるので、

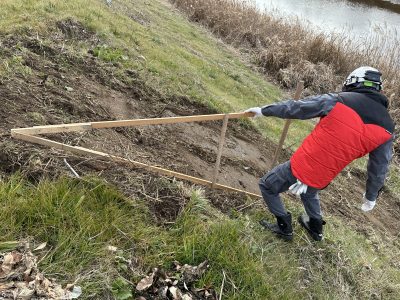

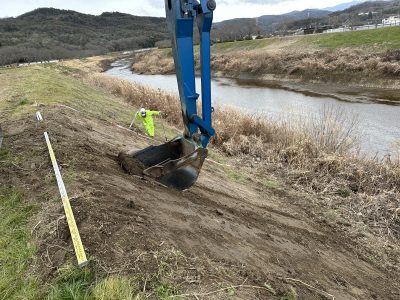

このような定規を造って、当てがって目視しながら

法面を形成したほうがわかりやすいですよね(*’ω’*)

現場付近は、もともと勾配がキツク、

法長は９ｍ必要なのですが、

９ｍで２６度くらいの角度で合わしていくと、

上の管理道路幅が狭くなってしまうため、

３０度くらいの傾斜角度でいいことになりました(*’ω’*)

これで、だいたい３０度くらいなのですが、

見た目よりも結構傾斜はきつく、

この角度で、刈払機で草刈りしようとすると

けっこう足を踏ん張らないと、ちゃんと立っていられない

角度です(; ･`д･´)

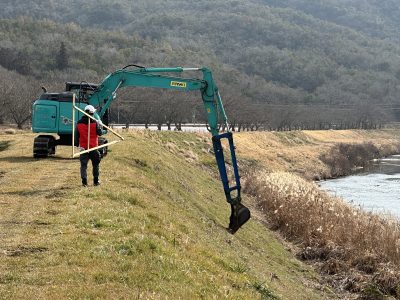

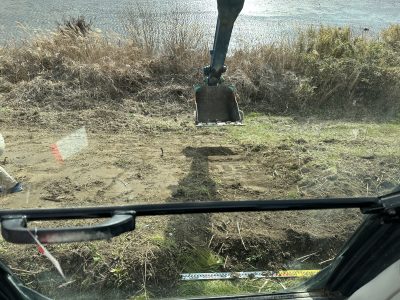

ショベルから見ると、こんな感じです(; ･`д･´)

しかし、県の担当者様の了承を得たので、この角度で

法面を均していくことになります(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

田んぼの法面保護工の最終段階の様子です(*’ω’*)

法面保護工！L形擁壁設置！①

法面保護工！L形擁壁設置！②

L型擁壁は綺麗に設置され、隙間もモルタルで固まった為、

あとは埋戻しになります(*’ω’*)

掘削して仮に置いていた土を再び積み込んで、

現場へ運搬します(*’ω’*)

２．５㎡のバックホウがあるので楽々積込(*’ω’*)☆

ランマー、プレートで床面を転圧し、

それから法面を形成していきます(*’ω’*)

土を運搬しては、法面バケツで、法面に盛っていきます(*’ω’*)

そして、おおかた恰好がつきました(*’ω’*)

頑丈で、綺麗な法面が完成されました(*’ω’*)☆

草刈作業で、法面を歩きまわっても、

そうそう崩れそうにないくらい強固できれいな法面が

出来上がりました(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

電柱やポールから、架空配線があり、

車両が引掛けて断線してしまったなどのトラブルの場合、

弊社はすぐ対応しております(‘ω’)ノ

このように、駐車場内の中央に、防犯灯用のポールがあり、

引込柱との間を架空電線が配線されていたのを

工事車両が通過する際に引掛けてしまったとの連絡があり、

翌日現場に直行致しました(*’ω’*)

このポールから、

引込柱を架空配線が繋がっていたのですが、駐車場内で

土木工事が行われて、８トンのミキサー車が通過した際に

線がつかえて、断線してしまったようです((+_+))

距離にして２０ｍ弱ですが、ＤＶ２．０㎜-2Ｃが配線

されていまして、

2.0-2Ｃは、枝などでも叩かれて切れてしまうので、

本当は距離が長かったり、樹木が生い茂っている場所での施工では

2.6㎜を用いるほうがいいと思います(‘ω’)ノ

中央のポールについている、２個用碍子（がいし）のところで

電線が引きちぎれたようです((+_+))

碍子にヒビがはいっていたので、こちらも交換します(‘ω’)ノ

この碍子ですが、汚れていたりヒビがはいると絶縁性能は落ちて

しまうので、

高圧電線を支持している、高圧ピン碍子などは、

日々がシュッと一筋入っているだけなのに、絶縁不良で、

定期点検時などで異常検知で引っかかるときがあります(; ･`д･´)

電線の絶縁ばかり普段目が行きがちですが、こうした碍子などの

絶縁支持物の劣化による絶縁不良も

気をつけないといけません(; ･`д･´)

さて、あたらしい碍子を用意し、DV電線も新しく

張り替えます(*’ω’*)

ポール側を引き留めし、圧着接続してしまいます(*’ω’*)

DV線を引込柱のほうへひっぱります(*’ω’*)

引き留め、そして接続完了です(‘◇’)ゞ

中央のポールがそんなにしっかりしていないφ104のポールなので

思い切りピンと張れませんが、

そろそろポールも傾いており、補強や建替えも視野に入れて

もらいつつ施工完了です(‘◇’)ゞ

はい、みなさまこんにちは( ﾟДﾟ)！

田んぼの法面保護工事の続きです(*’ω’*)

法面保護工！L形擁壁設置！①

前回、べーすコンを打設し、十分乾いたので

今回はサムネのようにL型擁壁を設置して法面を埋めて

いきます(‘ω’)ノ

土木工事業者様の置き場からL型擁壁を積み込んで

朝イチ運搬します(‘ω’)ノ

現場に仮置きします(‘ω’)ノ

ベースコンクリートは十分乾いています(‘ω’)ノ

不陸整正の為にモルタルを3㎝敷きならしていきます(‘ω’)ノ

このモルタルを敷き均しやすいために、型枠は１４０幅の

歩み板にて作っていたんですね(; ･`д･´)

そこまで計算されていたとは、、おそるべし(; ･`д･´)

綺麗に敷き均したところで、

早速、L型擁壁を設置していきます(*’ω’*)

通りと、高さを確認しながら、

L型擁壁同士も金具で固定し、きめていきます(*’ω’*)

下が綺麗にしあがっているので、据付作業は、ほんとに

早いです(; ･`д･´)

最後の一つを設置し、

既設との隙間が９０㎝空くようにカッターを入れていましたが、

側溝用の重量用蓋の厚みが９０㎜で、

こちらを縦に入れて、

綺麗にジョイントされました(; ･`д･´)

美しすぎる(; ･`д･´)

据付が完了したので、L型擁壁の廻りを

モルタルで詰めて、綺麗に仕上げていきます(*’ω’*)

次回は、法面埋戻し作業です(‘◇’)ゞ

はい、みなさまこんにちは( ﾟДﾟ)！

冬の寒さ厳しく、三田市はだいたい朝はマイナスになりますが

そんな時、水が氷ったり、お湯がでなくなる水のトラブルは

致命的ですよねΣ( ﾟДﾟ)

今回のエコキュートの故障で依頼を受けたご自宅は、

数年前にエアコン新設でお世話になったお客様です(*’ω’*)

いろんな工事に伺いますが、それで覚えてくださっていて

また工事の依頼をうけるのはとても嬉しいことです(*’ω’*)

お湯がでないという連絡から、わずか２日後にエコキュートを

手配し、工事に伺えました(*’ω’*)

相当年数が暮れていたようで、どこのどの部品が悪いとか

細かく調査すればわかりますが、

そこを部品を調達して直しても、他の箇所もまた壊れる

可能性があるので、

調査に行った日が土曜だったこともあり、メーカーも

部品供給機関も休みなので、

新しく取替ると決断していただいたことで、

すぐに工事まで調整できることができました(*’ω’*)

土間で仕上げて綺麗な景観なエコキュート(‘ω’)

まずこちらを撤去します(*’ω’*)

昔のお湯配管は、銅管です(*’ω’*)

今のようにポリブデン管などの扱いやすくて耐久性のいい

製品ではないので、

条件が悪いと、どうしても１０年から１５年で機器や

配管に不具合がでてきます(; ･`д･´)

配管類を外して、機器を撤去します(*’ω’*)

電源はＶＥ管で繋がっていましたが、

プルボックスとPFD二層管に交換しておきます(‘ω’)ノ

VA2.6㎜-2CからCVF2.0-2Cに取替します(*’ω’*)

VA2.6㎜より、CVF2.0㎜のほうがすこしコンパクトなのに

同じく5.5sq相当の電流を流せて、

ｺﾝﾊﾟｸﾄﾌﾞﾚｰｶｰなどに直接差込接続できる単線なので扱いがいい！

プルボックス内を結線し、

電源の配管も仕込んだところで、タンク本体の

ベースのアンカーを設置します(*’ω’*)

アンカーのネジを出しておいて、あとでナットでとめるか、

もしくは、メスネジのアンカーを打って、

あとでボルトで留めるか、、そこは人それぞれですが、

本体は７０～１００㎏ほどあるので、

２，３センチ浮かすのも大変です(; ･`д･´)

この本体設置にどうしても一人では不可能なので、

工事費は安くはないというのはお客様方々には理解して

ほしいところです(; ･`д･´)

本体設置です(‘◇’)ゞ

室外機も設置(‘ω’)

電気、水道、接続中(‘ω’)

その間に、台所と風呂場のリモコンも交換します(‘ω’)

接続完了(‘◇’)ゞ

幕板パネルも取付して、綺麗におさまりました(‘ω’)

あとは、タンクに水をためて、試運転です(‘ω’)

タンクに水をため、そして、湯を沸かすのに３時間ほど

かかるので、

夕方に施工がおわって、夜にお風呂にはいるのに

ぎりぎり間に合うかというところです(; ･`д･´)

水やお湯のトラブルも弊社におまかせを(‘ω’)ノ☆

（ガス給湯は取り扱っておりません(; ･`д･´)）

はい、みなさまこんにちは( ﾟДﾟ)！

今回はいつもお世話になっています、土木工事業者様の

応援でのヒトコマで、法面保護の工事についてご紹介(*’ω’*)☆

こちらがL形側溝というものです(‘ω’)

今回は、民間の田んぼの法面で、側溝の上に

継ぎ足してコンクリートを継いで土圧を受けているのですが、

それがめげている箇所があるので、

L形側溝に取替して、法面の土圧や染み出てくる水圧から

強度を保とうという工事です(*’ω’*)

現場はこんな感じで、１０ｍくらいの間の補修になります(‘ω’)

水路をかさ上げしているという感じですね(*’ω’*)

まずは、継ぎ足しているコンクリートを撤去していきます(‘ω’)

コンクリート部を撤去したあとは、

法面を掘削していきますが、バックホウのアームが

微妙に届きそうで届かない感じ、、(; ･`д･´)

路肩は舗装も弱いので、養生鉄板を敷いておきます(‘ω’)ノ

L型擁壁が埋まる深さまで掘削していきます(‘ω’)ノ

掘削した土は仮に置場にあけておきます(‘ω’)ノ

埋戻しも法面なのでこの土をつかいます(*’ω’*)

おおむね掘削完了(*’ω’*)

ベースコンクリートを打設する為に、

砕石をいれて敷きならしていきます(*’ω’*)

生コンを打設するので、横に型枠をあてておきます(‘ω’)ノ

ミキサー車が到着し、生コン打設(*’ω’*)

１０センチのベースコンクリート打設です(‘◇’)ゞ

固まるまで数日おきます(‘ω’)ノ

はい、みなさまこんにちは( ﾟДﾟ)！

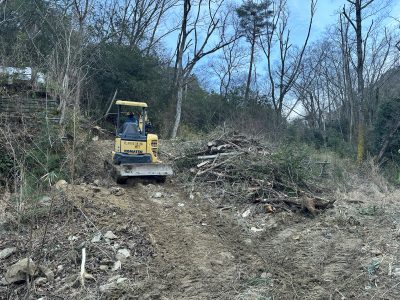

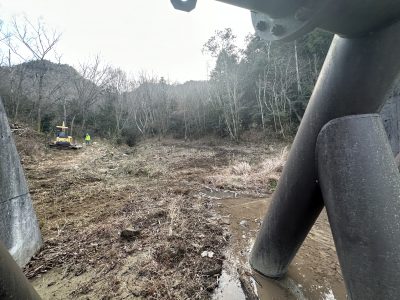

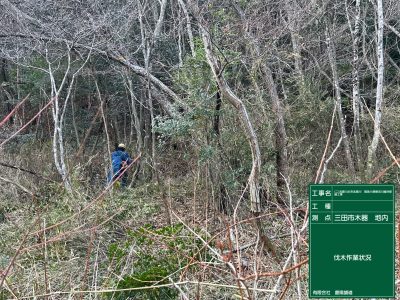

ダムゲート内での伐木作業が続いておりますが、

ダムゲート伐木、収集運搬！②

ほとんどなぎ倒したので、あとは、

細かい枝をチェーンソーで切ったり、運んだりして

運搬が主な作業な日になりそうです(‘ω’)

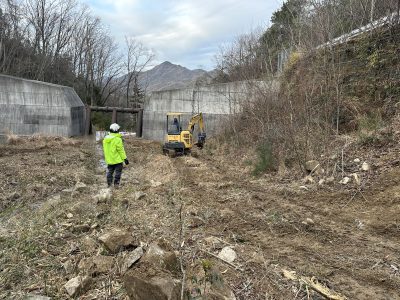

もう見るからに、開拓されてきております(; ･`д･´)

弊社の従業員さんに、伐木のコツを教育するには

丁度うってつけの現場です(*’ω’*)

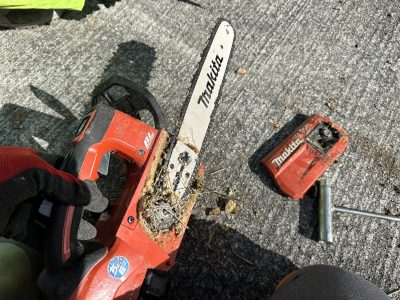

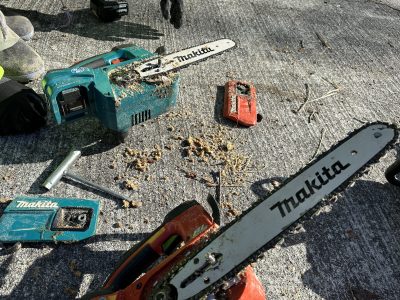

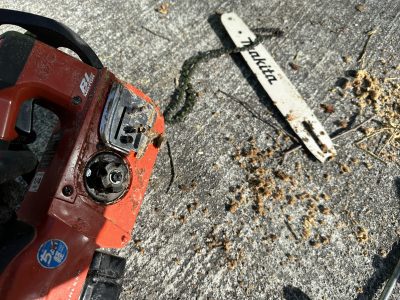

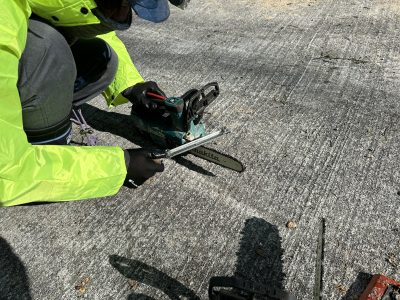

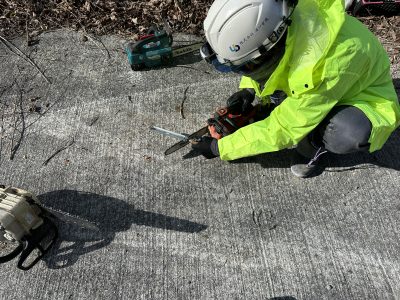

チェーンソーの刃の研ぎ方、

いわゆる『目立て』や、

分解して、チェーンソーの清掃の仕方、

チェーンの交換方法などもついでに教えておきます(‘ω’)ノ

機械は使い方次第で、効率もかわりますし、

メンテナンスもとても大切です(‘ω’)ノ

使い方が荒くて、道具を大事にしない職人は

成長しません((+_+))

昔の職人である先人達は、今よりも使いにくい

かすかな道具を頼りに、ほとんど手作業で仕事をこなして

きました(; ･`д･´)

壊れたからといってすぐ買い替えるほど経済は安定してなかった

ので、モノを大切に扱ってました(*’ω’*)

我々職人は、道具を介して力を発揮します(*’ω’*)

その機械や道具によって、戦闘力は上がり下がりします(*’ω’*)

その大切さを知ってほしいです(*’ω’*)

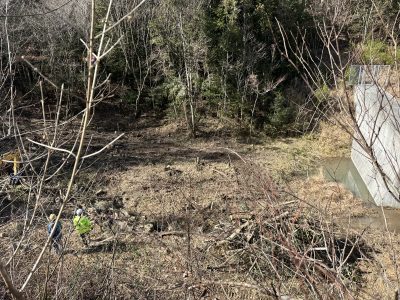

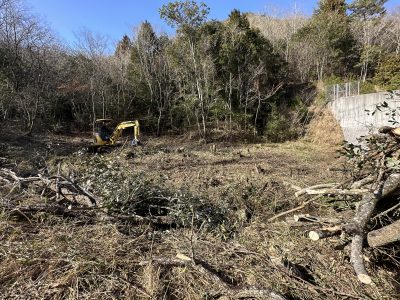

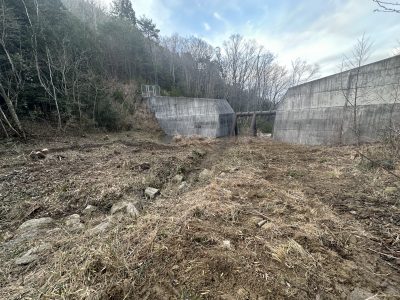

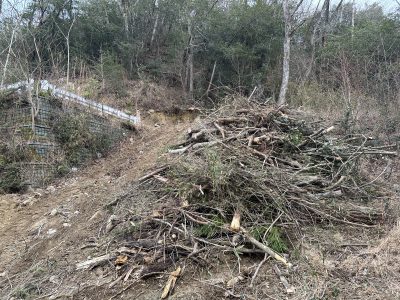

ダム付近の木々はほとんど片付いて、

残り、収集運搬だけとなっております(*’ω’*)

見違えるほどスッキリした景観になりましたね(*’ω’*)

↑作業前はこんなんでした(; ･`д･´)

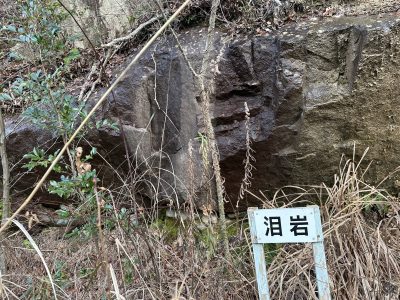

現場近くに珍しいものを発見しました(*’ω’*)

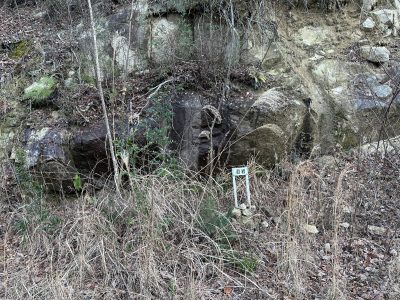

岩肌がみえており、

水がずっと滴りおちている箇所がありました(*’ω’*)

全国各地にも似たような

泪岩はいくつかあり、

その名の通り、泪岩は涙が流れているようにずっと

水が染み出ているわけです(‘ω’)

その水にふれると、眼病が治るといった言い伝えが

あったり、縁結びにご利益があるとされる箇所もあります(‘ω’)

花粉症で毎年、鼻水や泪で苦労する私ですが、

ここでの伐木作業では

眼は痒くないし、鼻水も出ません、、

もしかしたらこの泪岩の効力かもしれませんね(; ･`д･´)、、。
