はい、みなさまこんにちは( ﾟДﾟ)！

今回は、背の高い道路灯のLED化工事ですが、

２灯用のアームの向きを９０°変えて欲しいという

依頼です(; ･`д･´)

こんな感じで、法面に建っている８ｍの道路灯(‘ω’)ノ

車道と並行に灯具が点いているので、　車道にはあまり

光がいってないのと、

法面の上に遊歩道があり、そこが暗いということで

この今の灯具の向きを９０°変えたいと思います(‘ω’)ノ

水銀灯なので、もちろんLEDの３００W相当の灯具に

交換もします(‘ω’)ノ

法面に根元が埋まっているので、

まず掘削していきます(‘ω’)ノ

土に被っている分を根巻コンクリートして保護されている

ので、

まずこれを斫って撤去します(‘ω’)ノ

生コンでガッチリ打設されていて硬い、、(; ･`д･´)

灯具は水銀灯３００Wが2個ついてます(‘ω’)ノ

点検口の中には水銀灯安定器があるので、

こちらも電源装置に交換です(‘ω’)ノ

斫るのがなかなか時間かかりますが、これは大きな

ﾌﾞﾚｰｶｰでやってしまうと、ベース部のボルトナットを

破壊してしまうため、地道にいくしかない(; ･`д･´)

灯具から電源装置までは専用ｹｰﾌﾞﾙに入替します(‘ω’)ノ

、、、次回へ続く(; ･`д･´)！！

道路灯LED化、建柱作業で向き変更②！　-兵庫県ﾎﾟｰﾙ建替工事-

道路灯LED化、建柱作業で向き変更③！　-兵庫県ﾎﾟｰﾙ建替工事-

はい、みなさまこんにちは( ﾟДﾟ)！

照明器具が急に点灯しなくなった

とのことで見に行きました(*’ω’*)

まだ蛍光灯の照明器具で、

ソケットﾀｲﾌﾟのLED電球を取付しているようです(*’ω’*)

とりあえず、ガラスグローブを外して

球をはずしてみます(‘ω’)

ソケットの不良か、電源部の不良、そしてｽｲｯﾁの不良

いずれかだと思います(‘ω’)ノ

分解していくと、電源部の接続が緩くなっていたのと、

壁のスイッチが悪くなっていたので、

交換すると改善しました(‘ω’)ノ

LED一体型の器具に交換するのをお勧めしておりますが

まだまだ、器具が使えるというお客様もおられるので、

今回はそのままお使いになって、

また球が切れたら照明器具を取替してもらうということに

します(*’ω’*)

照明器具内部の部品交換などは、

もう部品供給されていないので難しいのですが、

その他の配線器具や接続に関してですと、

直せますので、ご相談ください(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

引込柱取替工事がつづいております(‘ω’)ノ

今回は引込盤と縦配管を残して、ポールだけの取替

パターンです(; ･`д･´)

引込柱取替！引込盤と配管再使用①！　-兵庫県電気工事-

前回、古いポールを撤去しました(‘ω’)ノ

ですが、根元で折れた地上からの分なので、

地中に埋まっている既設のポールを

引き続き掘削していき、同じ場所で立て直ししたい

ところ(; ･`д･´)

というのも、フェンス、ガスの配管、が接近していて

そして各配管が６本ほど、地中埋設されていて、

出来るだけ同じ位置に立て直す必要があります(; ･`д･´)

なんだか水がでてきてます、、

どうやら水道管を突いてしまったようです、、(; ･`д･´)

水道のメーターの止水弁で断水させていただき

泥ごと掃除機で吸い込みながら、掘り進めていきます(‘ω’)ノ

でも大丈夫(‘ω’)ノ

こんなのは想定内なので、補修用の材料を用意している為

補修します(‘ω’)ノ

こんな近接していたら、スコップやチスが

当たっても仕方ないです(; ･`д･´)

水道の位置はわかったが、ますます

横にずらして新しいポールを建てる選択しは無くなった

わけで、、、

地中に埋まった既設の引込柱を抜くのに、もう少し

掘削していきます(*’ω’*)

、、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

引込柱が傾き、緊急で補強した現場のポールが

納品されましたので、取替していきます(‘ω’)ノ

引込柱傾く！緊急補強！　-三田市電気工事-

はい、今回は配管と引込盤を再利用して　引込ポールだけを

交換するということで、なおかつ、理容を営業されている

為、停電できる時間も少なく済むように考えて施工が必要(‘ω’)ノ

てなわけで今回は高所作業車２台を用いて施工(‘ω’)ノ

まずは、補強された根元のアングルやバンドを外して、

引込盤を吊っておきます、、

そう、この高所作業車の箱から吊っておくわけです(; ･`д･´)

尚且つ、道路横断された引込線もこの黄色いリースの

高所作業車の箱に仮くくりして、

立下りの配管も一個ずつ、黄色いバケット車のほうに

ぶら下げて分離していきます(‘ω’)ノ

青と黄色のバケット車の箱を行き来しながら

線や配管を取り外して、【ポールだけ】にするように

準備していきます(‘ω’)ノ

その間、根元は掘削していきます(‘ω’)ノ

そして青のバケットにロープをくくって、

古い引込柱を吊り上げます(‘ω’)ノ

腐食した根元で折れて、ポール部分だけを撤去(‘ω’)ノ

ご覧のように、縦配管や引込盤は黄色のバケットに

ぶら下がったままで、とりあえず停電させずに

ポールだけの撤去までいきました(‘ω’)ノ

、、、次回へ続く(; ･`д･´)！

引込柱取替！引込盤と配管再使用②！　-兵庫県電気工事-

引込柱取替！引込盤と配管再使用③！　-兵庫県電気工事-

引込柱取替！引込盤と配管再使用④！　-兵庫県電気工事-

はい、みなさまこんにちは( ﾟДﾟ)！

接地改修の続きです(‘ω’)ノ

接地抵抗値が６．５Ωまで下がったのを確認できたので

埋め戻していきます(*’ω’*)

A種接地抵抗値を１０Ω以下へ改修！②　-兵庫県接地工事-

掘削した溝に鬼撚り線という被覆のない裸の電線を

敷設した状態で値を測るので、

埋めもどして、土にそれらが埋まっていくと、

銅線と土との接地面積が増えていき、

埋戻し後はもう少し　接地抵抗値が下がります(*’ω’*)

↑このように接地棒や鬼より線　の胴の部分が

埋まることにより、より接地面積が増えるのです(‘ω’)ノ

埋め戻しはきっちり転圧を繰り返し、残土がでないように

きれいに埋め戻します(*’ω’*)

新たに接地改修して電線や棒がうまっている経路には

埋設標示シートを埋めて置き、

今後だれかがこの場所を掘削した際に、埋設物に

気が付くように配慮します(*’ω’*)

まとまって埋めて転圧するのではなく、

３０㎝ごとに転圧をします(‘ω’)ノ

最後に仕上げとして

でこぼこの表面を不陸整正します(*’ω’*)

↑作業前

↑作業後

電柱のﾌﾟﾙﾎﾞｯｸｽにて、既存のA種接地線と繋いで、

作業完了です。

最終的には、６．１Ωになりました(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

接地工事の改修の続きです(‘ω’)ノ

A種接地抵抗値を１０Ω以下へ改修！①　-兵庫県接地工事-

接地工事は掘削作業ありきなので、

土木工事も対応している弊社にとっては自社施工で

電気と土木を一緒に出来る為、迅速かつリーズナブルです！

さてさて、どんどんと掘り進んで、

棒をうっては、鬼撚り線と繋ぐという感じで

数値を読みながら突き進んでいきます(; ･`д･´)

生の銅線や１ｍもある銅の棒が土に沢山埋まっているなんて

電線泥棒たちは夢にも思わないであろう(; ･`д･´)

土質によっては、接地棒を打っても打っても接地抵抗値を

下げれない場合があり、

そんな時は【接地抵抗値低減剤】という薬を散布

することで、一個のキットで１～３Ω程数字を下げれる(; ･`д･´)

、、ただ凄いお値段が高いです(; ･`д･´)

接地抵抗値が、例えば【９．９Ω】になったからオッケー！

、、というわけでは無く、

それが気象条件で、１０．１Ωとかになる日があると駄目

ですので、

６Ω、７Ωを目指して数値をさげるわけです(; ･`д･´)！

そういった観点から、接地低減剤などを用いて、

この先の土質の変動や経年劣化にも対応できるように

出来るだけ数値を下げるのですが、

６．５Ωまでさげれたので、埋め戻していきます(*’ω’*)！

、、、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

引込柱は、気づいたら腐食して傾いている

ケースが多く、、今回もその類です(‘ω’)ノ

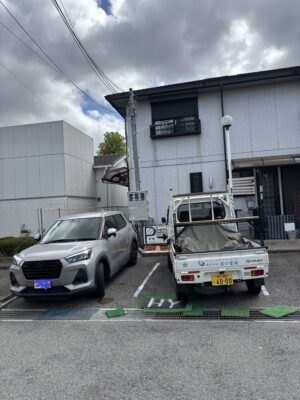

今回のお客様も、気づいたら、引込柱が傾いており、

お電話いただいてすぐ駆け付けました(‘ω’)ノ

丁度、ちかくで高所作業車にて作業中だったので

作業者にてロープで控えをとったりできました(‘ω’)ノ

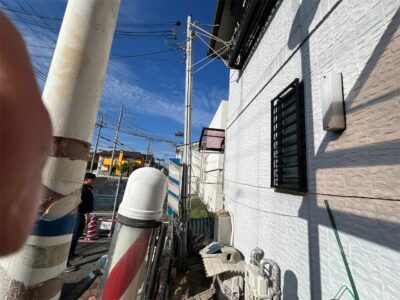

引込線は道路を横断して長く、負荷がかかっており

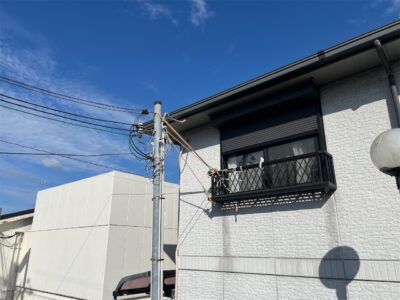

２階のベランダの格子をおかりして、ロープで控えをとる(‘ω’)

住宅兼、お店を営業されており、

２世帯住宅でもあるので、メーターは３個

ついています(‘ω’)ノ

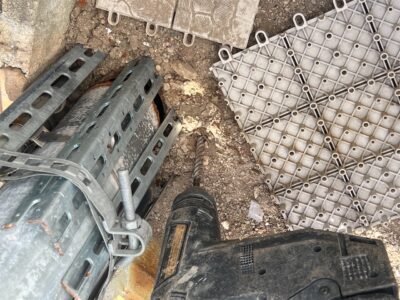

根元の調査(‘ω’)ノ

地中にコンクリートなど埋設物がないかを調べておきます(‘ω’)

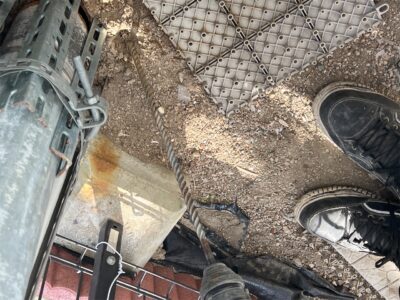

根元は半分以上腐食で口が空いている状態ですが、

すぐ前にフェンスがあったため、車道の方に

倒れずに済んだ幸運なパターンです(; ･`д･´)

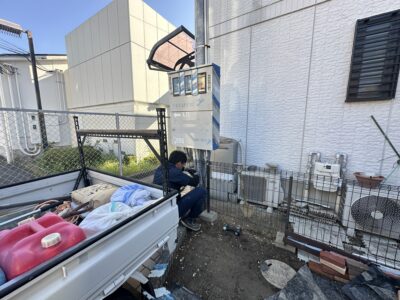

メーター盤は３窓付で高価なため、

盤と露出配管は再利用し、ポールだけ交換することに

なりました(‘ω’)ノ

、、、次回へ続く(; ･`д･´)！
