はい、みなさまこんにちは( ﾟДﾟ)！

市内公園のソーラ―時計の修繕です(‘ω’)ノ

公園の中にあるソーラー時計は、時刻を正確に刻んでいないと

住民からの通報が結構厳しく、

数分時刻が狂っていたために、塾に行く時間に間に合わなかった

などとﾓﾝｽﾀｰﾍﾟｱﾚﾝﾂからのお叱りをうけることとなる(; ･`д･´)

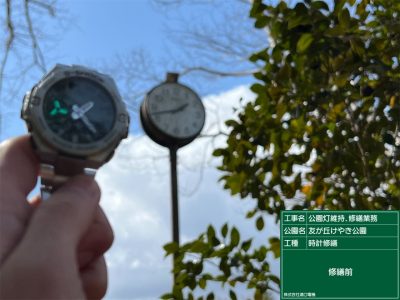

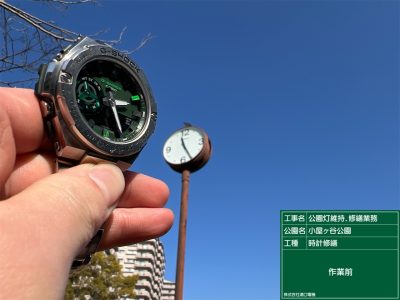

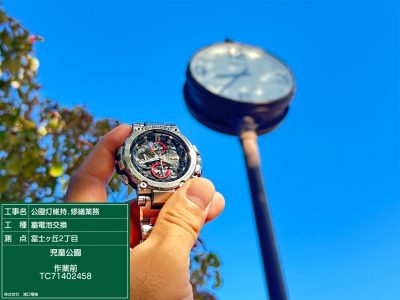

はい、両面とも時刻が狂っています(‘ω’)

エース２号さんの腕時計、

デジタル表示のスクエアタイプ5600ｼﾘｰｽﾞ、、

職人系の人は昔から根強いファンが多い(‘ω’)ノ

シンプルで、作業の邪魔にならないフォルムだが

多機能で高視聴性、ｺｽﾄﾊﾟﾌｫｰﾏﾝｽも優れており、

防水で最近のはタフソーラーで買ってに太陽光で

充電してくれる、、

もし作業中にガンガン時計に接触したりしてキズが

できてもドロドロになっても気にならない価格帯で

ジャバジャバ水洗いしても平気、、

最高なのである(‘ω’)！

、、いや腕時計の話はどうでもいいので

本題に入りますが、、、(; ･`д･´)

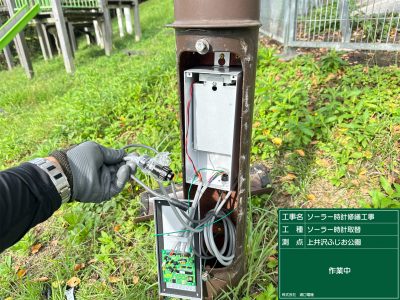

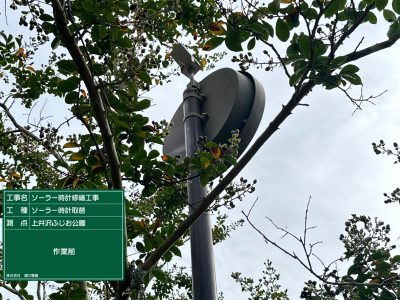

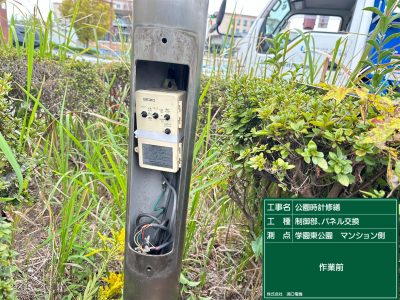

今回は、この時計を駆動させる本体の交換と、

新しい駆動器の互換性のある、

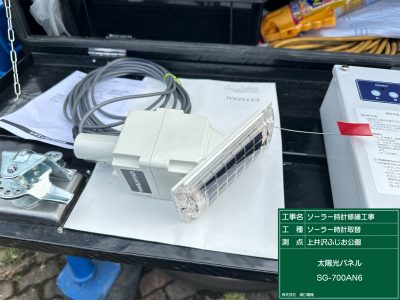

受光部とセットで交換です(‘ω’)

この小さな面積で必要最小限の発電をして

内部の蓄電池に電力をため込んで、夜中も時計を駆動

しているわけですが、

蓄電池や駆動器は数年ごとに交換していて

この受光部ってのはこれまでほとんどどの公園でも

交換していませんでした(‘ω’)

１０年、２０年と内部部品は交換されて、

新しくなっているのに、

発電させるパネル自体はほぼ交換されていないってことは、

蓄電池の寿命は３年ですが、

パネルの発電効率が悪くて、そもそも充電するスピードも

衰えているとも考えられる(; ･`д･´)

そんなわけで、こうして、

駆動器を更新した場合は、互換性の問題で受光部も

セットで更新してくださいとメーカーが推奨しているのも

うなずける(‘ω’)

なかなか定期的に、この受光部のパネル清掃、、

なんて現実的に難しいので、

数十年の埃や汚れが表面にこびりついて、発電効率も

落ちているため、

本体も更新していくほうが、

その後のメンテナンスの感覚も長くなっていって

結果コスト削減になると思っております(‘ω’)

消耗品はできるだけ、できるだけ使う、、では無く、

定期的に更新して、

ぜんたいとして効率よく運転、動作できるほうが良いと

おもいます(‘ω’)

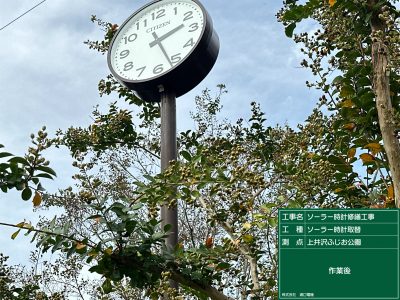

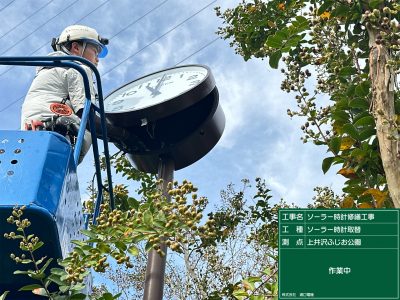

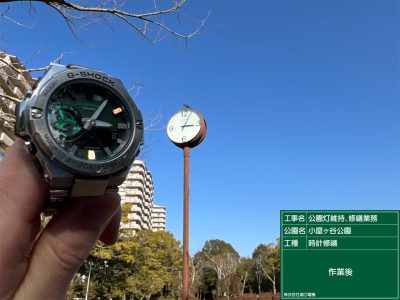

作業完了で、

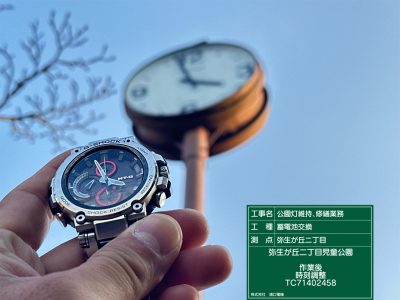

時刻調整です(‘ω’)

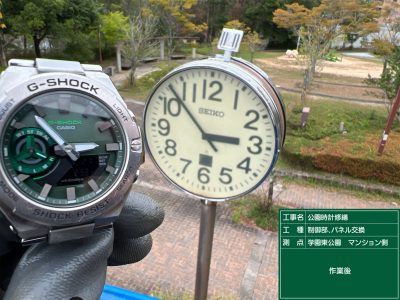

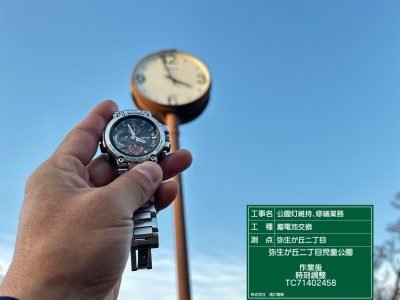

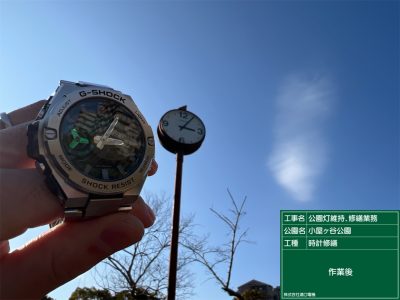

エース１号さんの時計は、

Gショック　GST-B500、、

もういいか(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

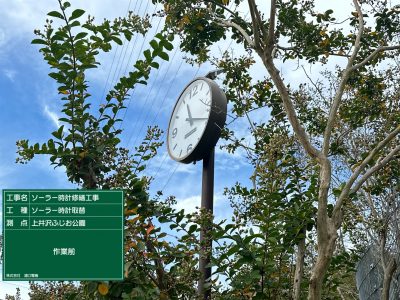

公園にあるソーラー時計の修繕です(‘ω’)ノ

この道２０年もしていると、

そろそろあの公園、時計の時刻が狂っているはず、

なんてのもわかってしまう(; ･`д･´)

ソーラー時計の照明柱の中には、発電した電気を

蓄電池に貯めて、夜間も動くわけですが、

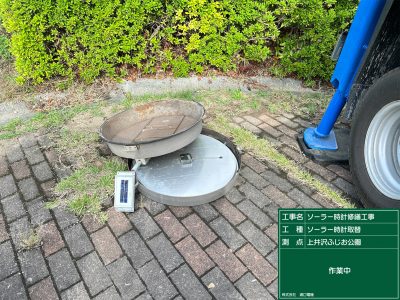

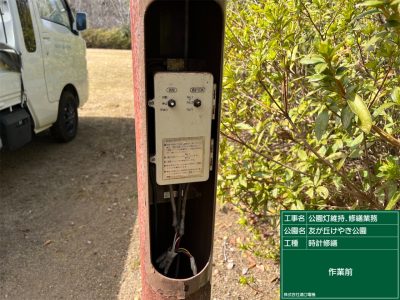

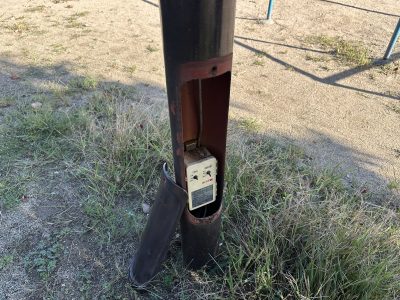

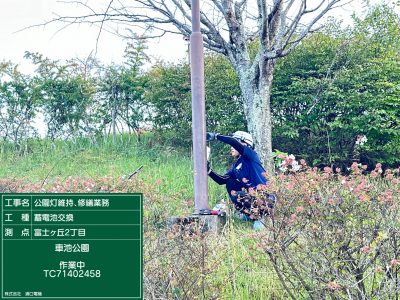

この点検口の中に、

その蓄電池がはいっていて、制御部という駆動器により

操作を司っているわけです(‘ω’)ノ

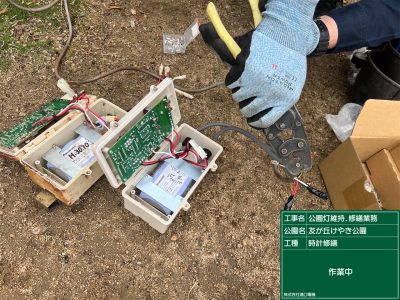

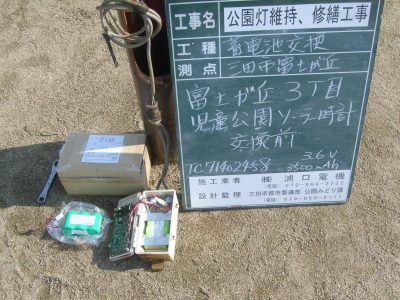

蓄電池を交換したら、その日付をわかるように書くように

してますが、パカっとひらけると、

平成30年と書き記しています(*’ω’*)

約７年経過しています(*’ω’*)

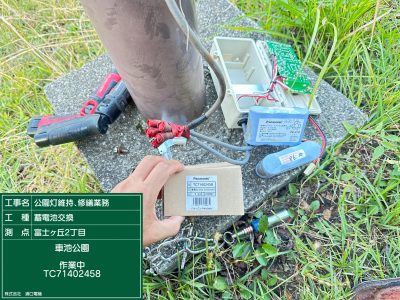

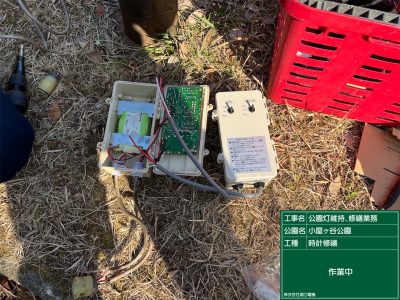

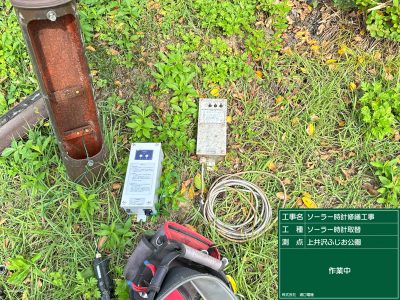

今回はこの制御部本体も１５年ほど経過しているために、

蓄電池もろとも本体の交換です(‘ω’)

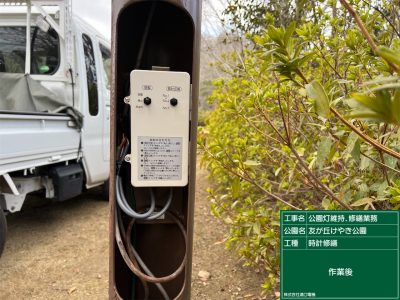

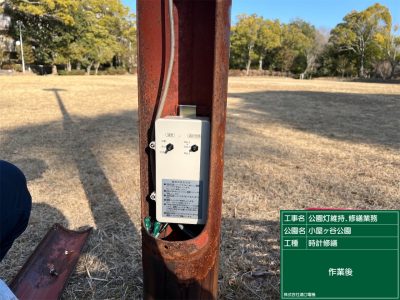

きっちり圧着接続で防水のテープをして作業完了(*’ω’*)

私も機械式の腕時計を持っておりますが、

時計ってクオーツでも機械式でも、やはり時を刻み続けるには

【永遠】はなく、なにがしらメンテナンスをしなければ

なりません(*’ω’*)

しかし、それが愛おしいといいますか、

時計を所持する醍醐味といいますか、、、(; ･`д･´)

でも時計も持ちすぎたらメンテナンス大変です(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

公園のソーラ―時計の修繕模様です(‘Д’)

こちらのブログではもう時計の修繕はおなじみと

なっておりますが、

今回も時計がとまっているということで、

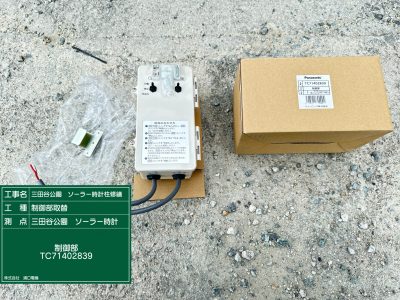

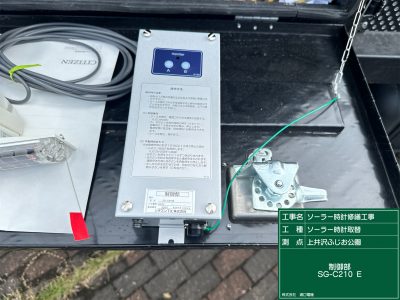

在庫でもっている部品のうち【制御部】というものを

交換致します(; ･`д･´)

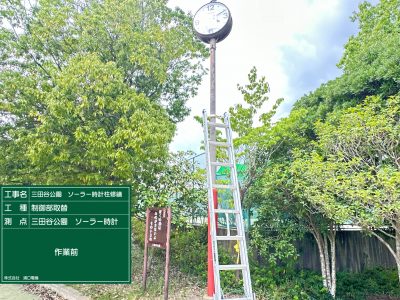

まず両面の時刻が合っていないことを作業前で撮影(‘ω’)

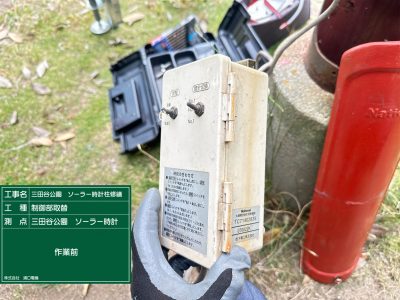

はい、こちら制御部がｺﾈｸﾀ式で防水性がわるく

不具合が起きやすいタイプなので

交換することにします(*’ω’*)

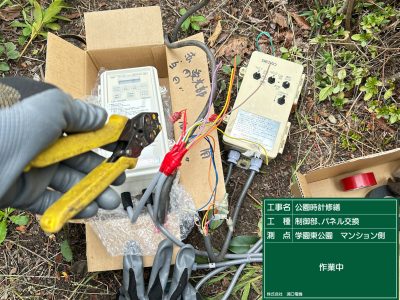

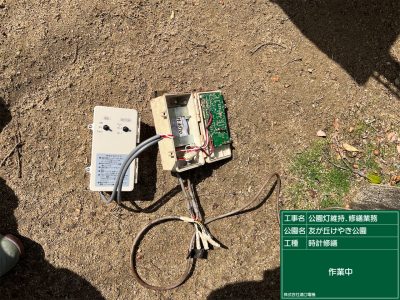

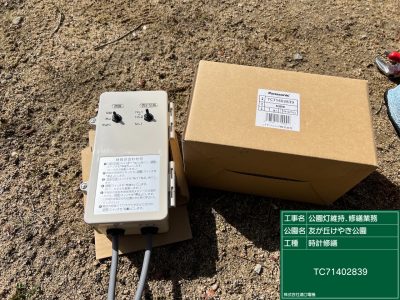

新しいものは、コネクタでは無く、

リード線で圧着接続するタイプです(‘ω’)

普段私も腕時計をして、

時間に追われながら、常に時間をきにして仕事、

生活をしているので、

やはりたかが公園と思わず、この時計を信じて、１分２分

を慎重に気にして遊ぶ子供だっていると思えば、

早く対応してあげないと、、と思います、、。

両面の時刻を調整して、作業完了です( ｀ー´)ノ

はい、みなさまこんにちは( ﾟДﾟ)！

今年は公園などに設置されているソーラー時計の

修繕が多い年だと、このブログでもしょっちゅうお伝えして

おりますが、

ついに、ブログのタイトルも

【いつもの～　　】　て感じになってしまいました(; ･`д･´)

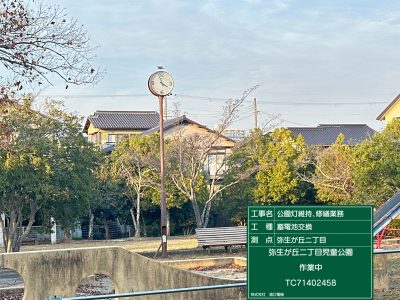

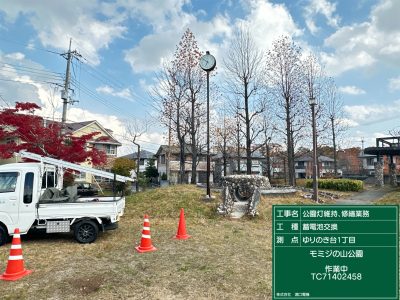

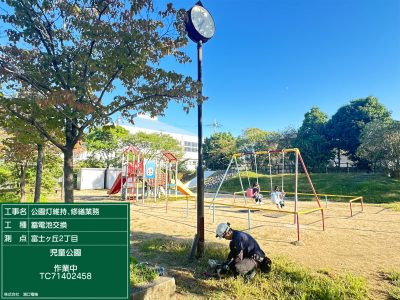

さて、今回も一気に２か所の公園の時計がとまっているので

修繕依頼がきました(; ･`д･´)

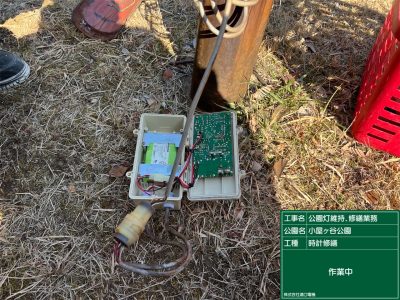

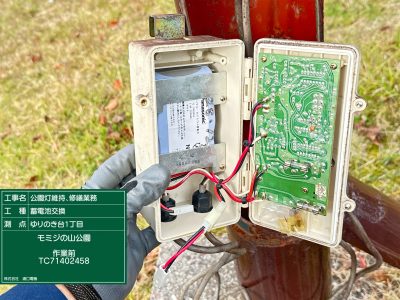

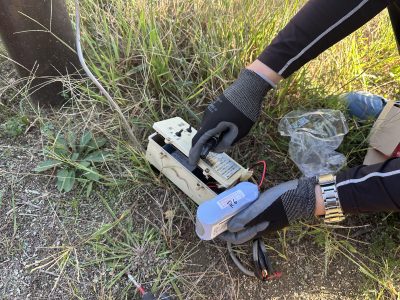

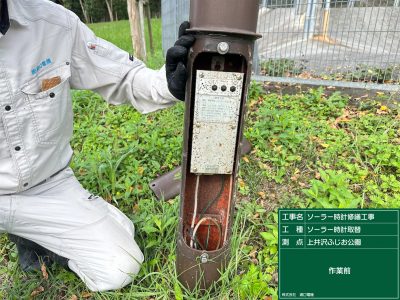

点検口の中にある、時計を駆動するための中枢、、

ここに蓄電池が入っており、、

寿命が３年ほどで、それ以降は、すぐ時刻が狂ってくるように

なる(; ･`д･´)

数分の遅延等ですが、、

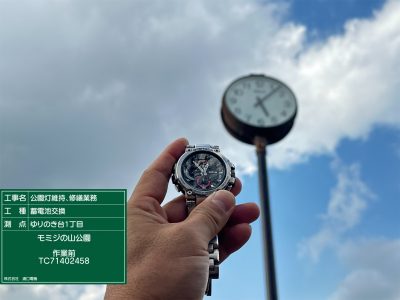

時計なので、そもそも１分でも狂ってたり、

両面の片側が狂っていたりすると、

利用者にとっては、通報しますよね、、(; ･`д･´)

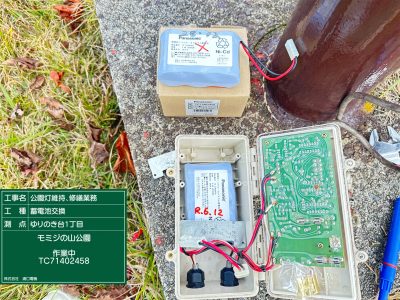

蓄電池をかえたら直るパターンで、

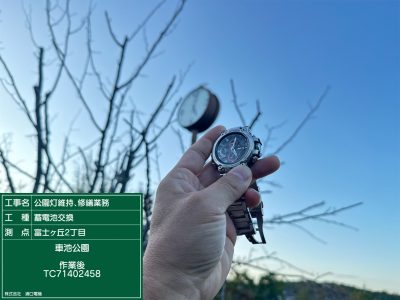

時刻を調整して完了(‘ω’)ノ

さて、次の公園へ移動(; ･`д･´)

こちらも両面とまっているので、

蓄電池をかえてみる(‘ω’)

前の電池が平成30年でしたので、６，７年経過してますね(; ･`д･´)

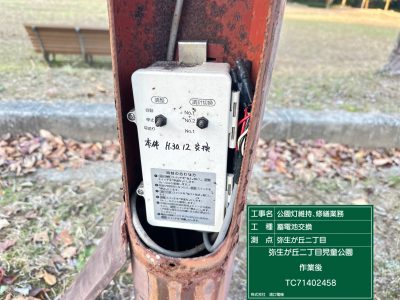

この制御部を交換したのは私で、

H30.12に交換したと書いてますね(; ･`д･´)

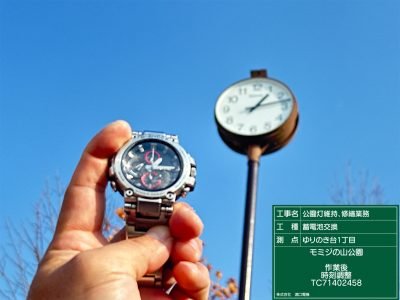

こちらも時刻を調整して完了(‘ω’)ノ

はい、みなさまこんにちは( ﾟДﾟ)！

ステンレスﾎﾞﾃﾞｨのお高い時計柱の修繕です(; ･`д･´)！

ｿｰﾗｰ時計、制御部とｿｰﾗｰﾊﾟﾈﾙ交換①！

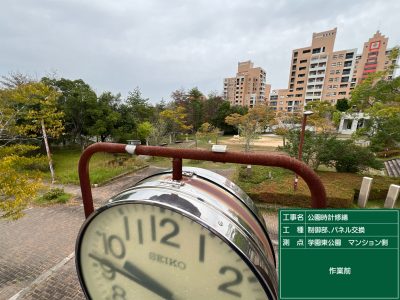

前回と同様に、

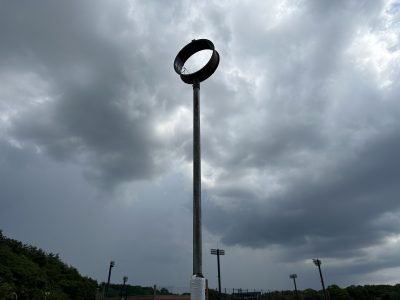

おなじくこの鉄製の楕円四角のフレームは必要ないので

取り外します(‘ω’)

遊歩道のなかにモニュメント的な存在(‘ω’)ノ

なぜかこのフレームだけ鉄で

サビサビ、、(; ･`д･´)

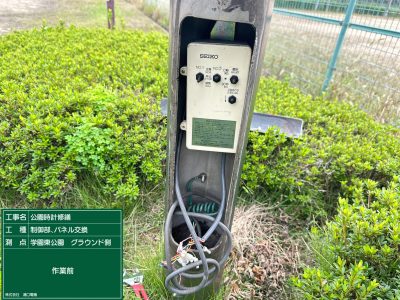

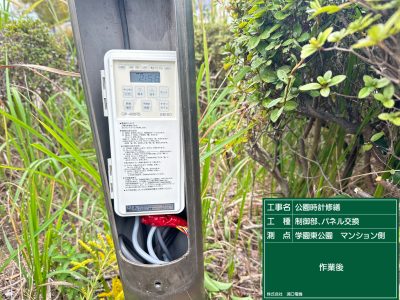

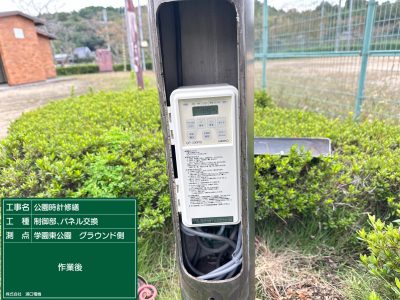

制御部をさくさくと交換します(‘ω’)ノ

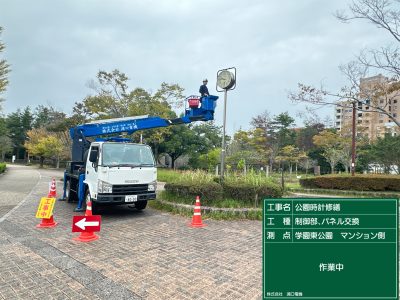

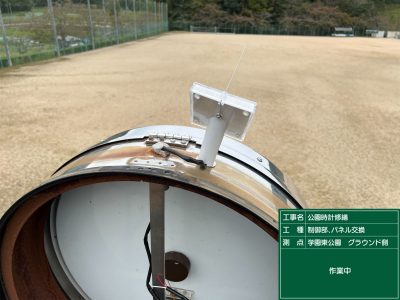

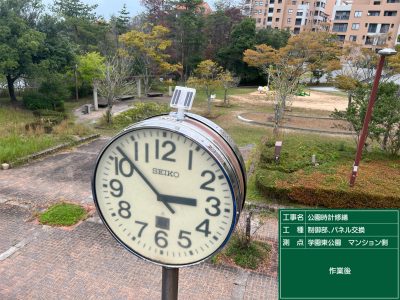

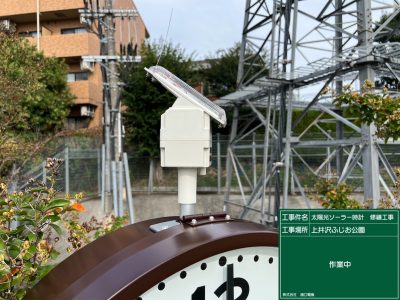

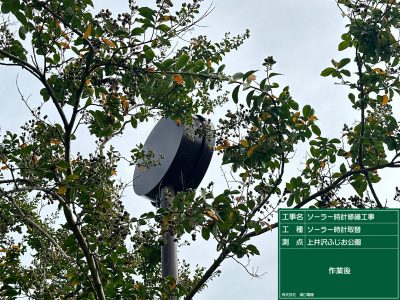

さて、上も前回と同様にしてソーラーを取付(‘ω’)

【６】の上が前のソーラー受光部ですね(; ･`д･´)

今回はてっぺんに後継のものを取付(‘ω’)ノ

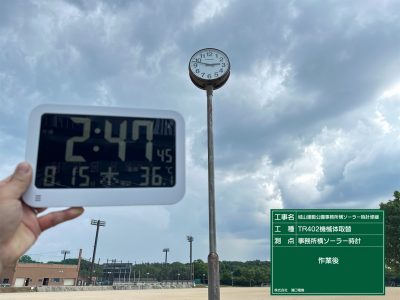

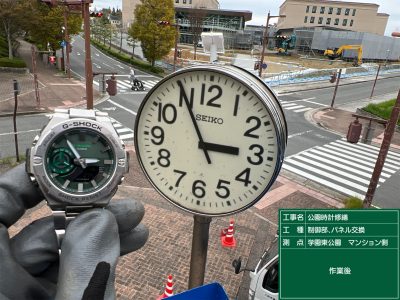

両面ともきっちり時刻を調整します(‘ω’)ノ

衛生の電波で時刻を合わせてくれるため正確です(*’ω’*)

そして衛星の電波を定期的にキャッチして、その都度時刻を

補正してくれる優れものです(*’ω’*)

昔みたいにリューズをギリギリ巻いて、、て

機械式の時代はおわり、、

電波で自動制御(*’ω’*)

、、なんだか寂しいけど、、早いし楽です(; ･`д･´)ｗ

はい、みなさまこんにちは( ﾟДﾟ)！

今回はソーラー時計の修繕ですが、

市の管理とはすこし違うところでの修繕の依頼をいただき、

時計の修繕をすることになりました(‘ω’)

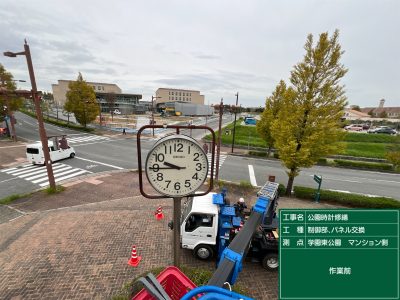

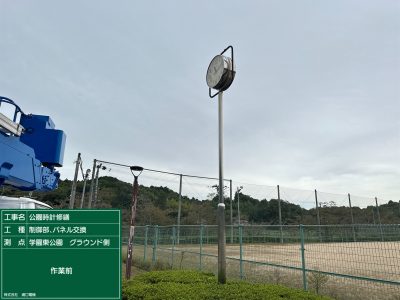

今回の時計はいつも公園でみる時計ではありますが、

ボディがステンレス製でして、、

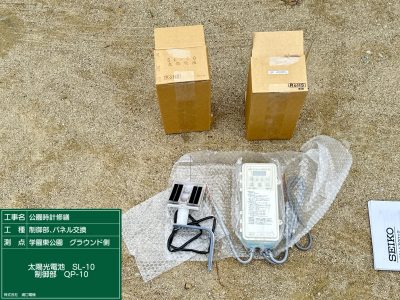

中身の制御部とｿｰﾗｰﾊﾟﾈﾙだけ後継機種に交換することに

なりました(‘ω’)

こんな感じで、部品だけ交換すれば、

ステンレスの本体はそのまま使えます(; ･`д･´)

、、おそらくステンレスの時計本体は

ウン十万するので、、、(; ･`д･´)

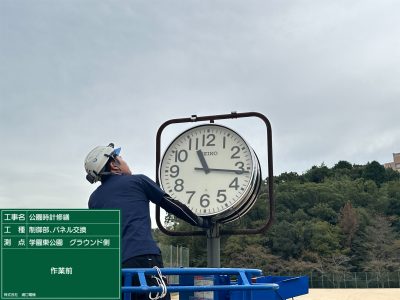

この四角のフレームは昔なにかの装飾があったのかもしれ

ませんが、ここだけステンレスではなく、鉄製の為、

錆ててボロボロなので、撤去することに(‘ω’)ノ

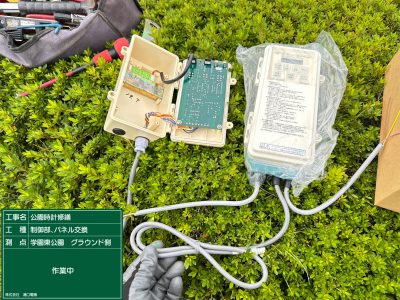

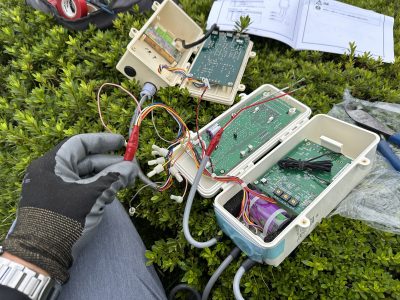

制御線はそのまま使えそうなので、この制御部を

ごっそり変えます(‘ω’)

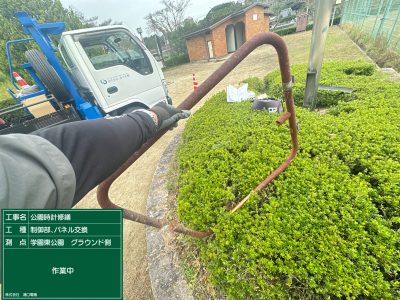

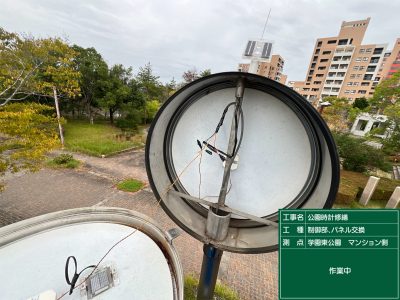

制御部を取替しているあいだに、

古いフレームを撤去(; ･`д･´)

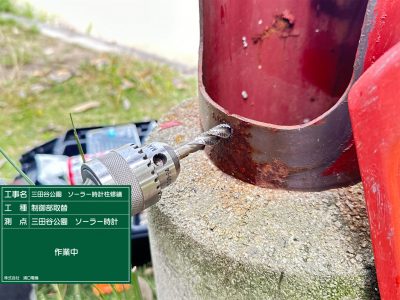

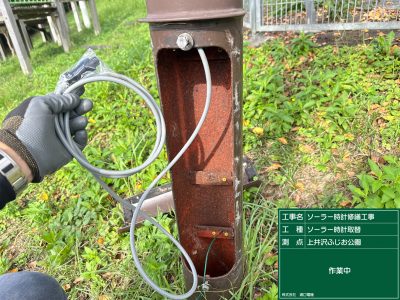

撤去したフレームの支柱の穴を利用して、

そこからパネルの制御線をいれます(‘ω’)

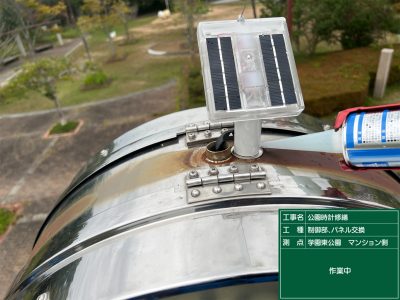

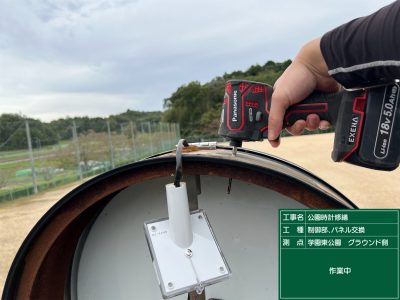

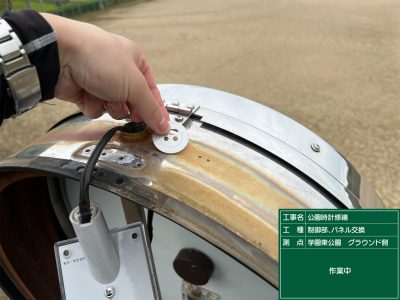

パネル受光部を取付する穴はタップを切って

しっかり固定します(‘ω’)

既設のパネルはというと、

実は文字盤の中に埋め込まれているタイプでした(; ･`д･´)

なのでこうした露出のパネルがもともとありませんでした、。

ということは、この両面のパネル面がどちらかが

南の方を向いていないと発電しないってことですね(; ･`д･´)

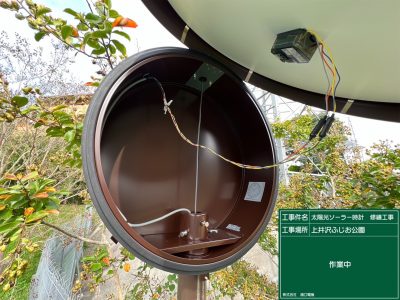

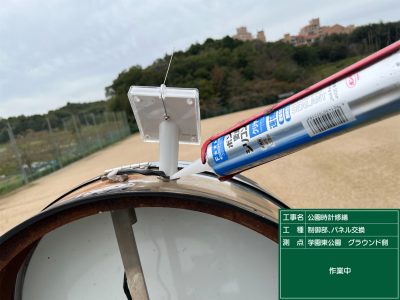

上部はきっちり防水の処理をして、

制御部の接続(‘ω’)

本体中の接続も完了(‘ω’)ノ

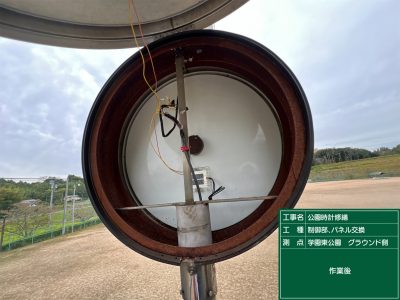

奥に見えているのが、前のソーラーですね(; ･`д･´)

この支柱もステンレスなので、この時計は相当

お金がかかっていますね(; ･`д･´)

時刻調整をして完了です(‘◇’)ゞ

同じタイプの時計がもう一か所依頼があるので、、

、、次回へ続く(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

今年は、ほんとうに市内公園のソーラ―時計の

修繕がすごく多い年であります(; ･`д･´)

今回も３カ所同時に時計が狂っていると

依頼がきました(; ･`д･´)

いちおう時刻が狂っていると、市の職員様が現地にて

調整はするが、それでも動かなかったり、すぐ時刻が

ずれるようだと、蓄電池の交換時期だということで、

依頼がくるわけです(*’ω’*)

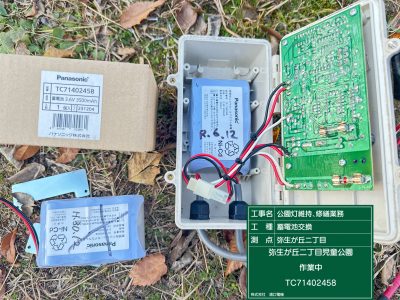

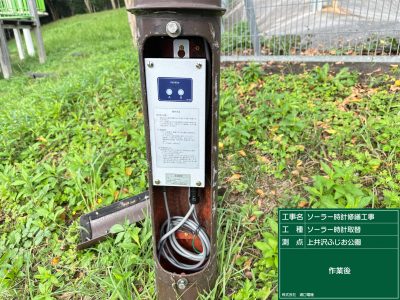

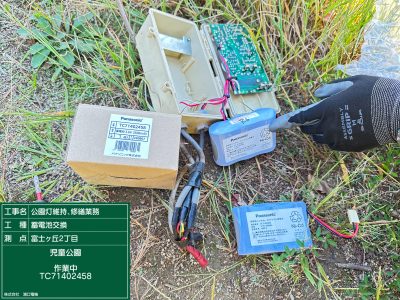

ソーラー時計柱の点検蓋の中に

制御部という駆動器があり、こちらの中には、

ソーラーパネルで発電した電気を溜める蓄電池があり、

この蓄電池のおかげで夜間も時計は動き続ける(‘ω’)ノ

、、ちなみにこの蓄電池は３年で交換の時期がくる(‘ω’)ノ

３年もすると、徐々に蓄電池の能力がおちてきて、

時計が遅れたり正常に動作しなくなります( ;∀;)

たいていは両面の時計が公園についており、

蓄電池の劣化により、片面の時刻がずれてきます(‘ω’)

その片面だけ１，２分ずれていたとしても

利用者は通報してきます(; ･`д･´)

、、しかし、時計なので時刻が少しでもずれていたら

意味がないですもんね(; ･`д･´)

、、時刻がズレていたから、子供が塾の時間に遅れたとか

いろいろモンスターペアレンスはおられるわけです、、

なので公園の管理側としては、

時計にかんしては、シビアになってすぐ対応をしてます(; ･`д･´)

ただ、、予算というものもあるので、

利用者が多い公園だったり学校に近い公園などが

修繕の優先度が高いということも知っておいて

ほしいわけです(; ･`д･´)

一か月に一回は時計をどこか直している、、

平均するとそんな感じの修繕状況です(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

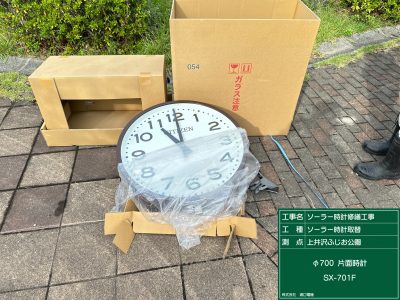

φ700時計、ﾊﾟﾙｽ発生器、ｽﾃｯﾌﾟﾓｰﾀｰ取替①！

前回パルス発生器を交換し、

今回はモーターの交換になります(‘◇’)ゞ

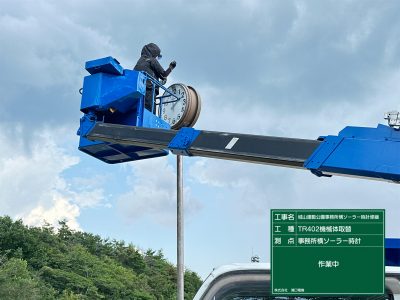

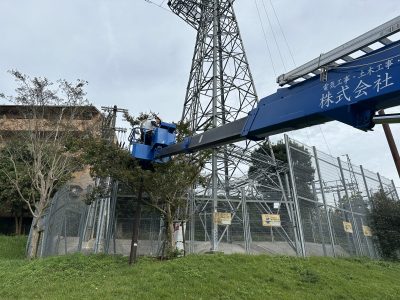

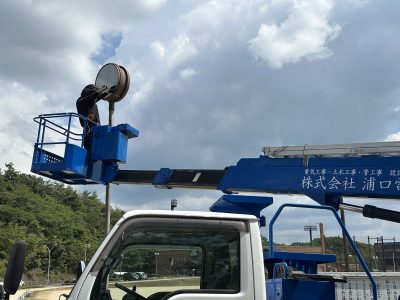

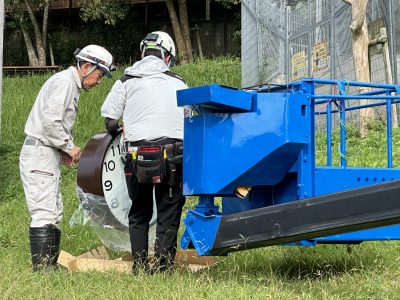

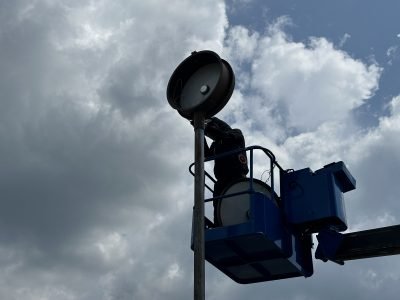

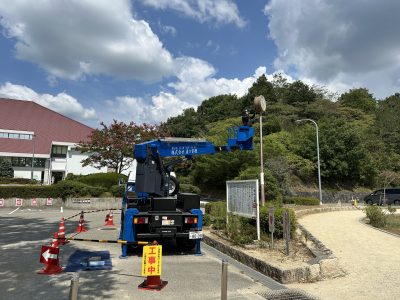

今回は高所作業車にて、

時計本体を両面おろしての作業(‘ω’)ノ

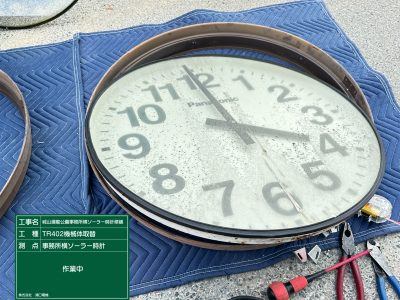

まずは分解、本体をおろします(‘ω’)ノ

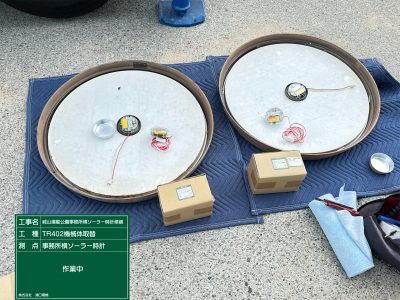

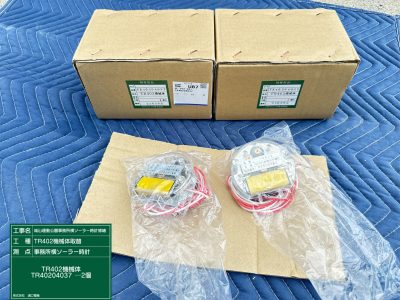

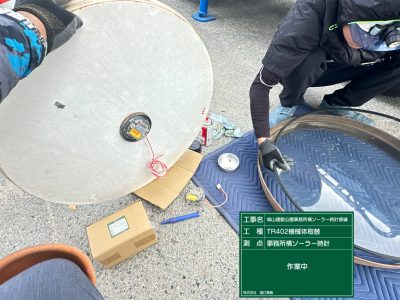

こちらが針を動かすモーターです(*’ω’*)

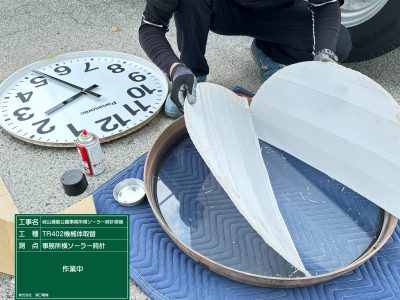

こちらが事務所側を覆っていたプラバン(‘ω’)ノ

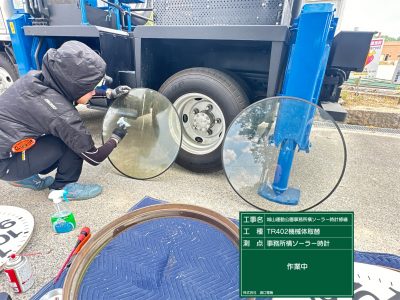

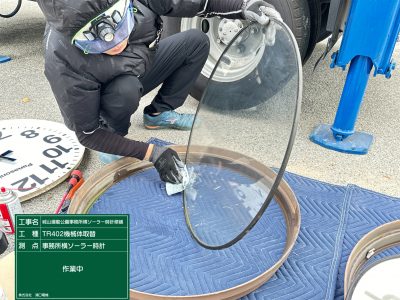

撤去してガラスを綺麗にふきます(‘ω’)ノ

反対側もだいぶ汚れているので、ついでに清掃(‘ω’)

紫外線で焼き付いた汚れはなかなか取れませんが、

ガラスクリーナーである程度はきれいになります(‘ω’)ノ

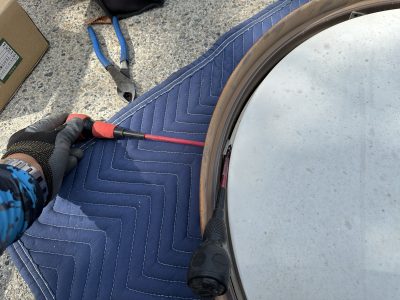

モーターの交換を終えて、蓋をします(‘ω’)

本体をもとにもどします(‘ω’)ノ

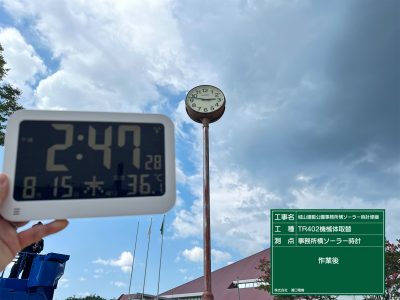

そして両面ともきっちり時刻を調整して

作業完了(‘ω’)ノ

はい、みなさまこんにちは( ﾟДﾟ)！

市内某運動公園にて、時計修繕の依頼です(; ･`д･´)

今年は本当に時計の修繕が多い、、(; ･`д･´)

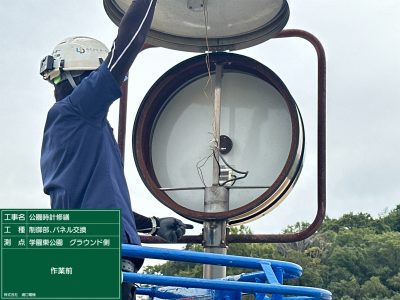

公園にあるおおきな時計、、

ソーラー電源のものと、AC電源のものがありますが、

今回はAC電源で駆動するタイプ(*’ω’*)

しばらく動かないまま放置されており、

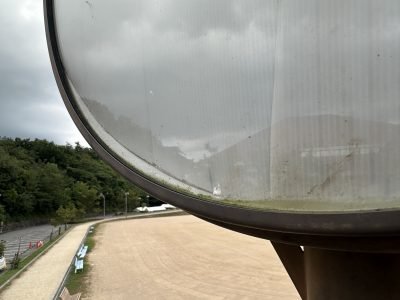

両面のうち、片面は苦情をさけるために針をかくすように

丸い板が時計内にしこまれています(*’ω’*)

こんな感じで、隠してしまえば、

諦めて時計が狂っている、、みたいな通報はなくなります

からね(; ･`д･´)

しかし、こうされてしまうと、

駆動器を直したとして、正常に両面の針がうごいているか

わかりにくく、

現在両面きちんと動いているのかさえもわかりません、、。

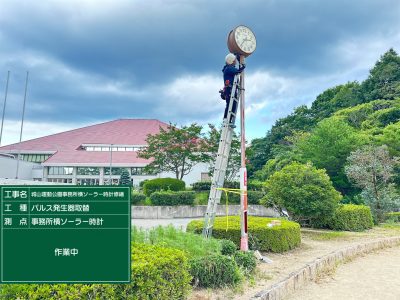

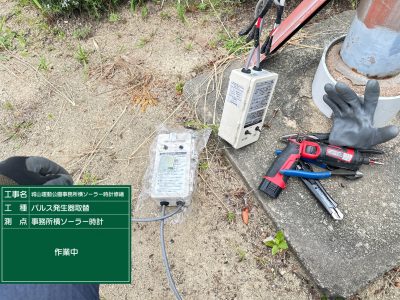

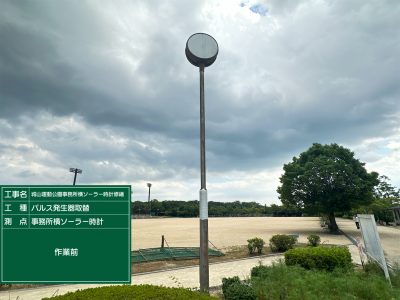

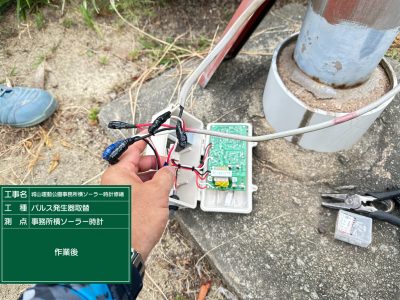

とりあえず、パルス発生器という駆動器を

こうかんすることに(‘ω’)ノ

電圧はでていたので、これでうごいてくれるといい

のですが、、

交換後、時刻を調整すると、

運動場側、こちらは正常に動作しているようです(が; ･`д･´)

ちょっとモーターが弱弱しい、、

モーターも交換したほうがいいとお伝えし、

反対側の隠しているﾌﾟﾗﾊﾞﾝをハシゴにて撤去しようと

しましたが、いちおうしっかりと固定されており、

高所作業車にて、本体を地上に降ろさないと無理なことが

わかりました、、

というわけで、本体をおろすとなれば、

両面のステップモーターもこの際交換しておけば

また数十年安泰ということで、

部品を調達します(; ･`д･´)

、、次回へ続く(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

最近、時計ばかり修繕している気がしますが、

今回は、三田市のなかでも、民間委託されて実質の

管理は三田市ではないところでの修繕ですが、

ご縁があって、修繕を依頼してくださってます(‘ω’)ノ

数十年前は、三田市が管理していて、

すなわち私が工事履歴をパソコンに保存しているため、

何か修繕となっても、型番や履歴がすぐわかります(‘ω’)ノ

こちらの公園の時計は、私が初めて悩んだ時計の不具合

でして、、、

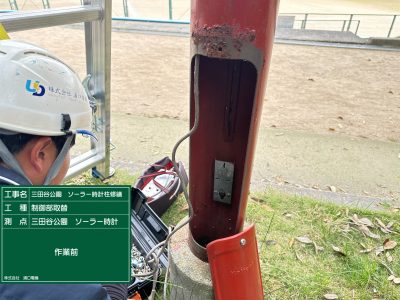

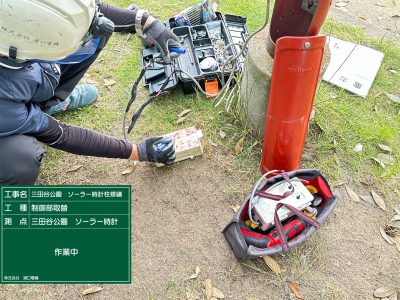

この制御部を交換した際に、

交換しても、まだ不具合が直らない現象が起きて、

何回も手直しにいったのでおぼえております(; ･`д･´)

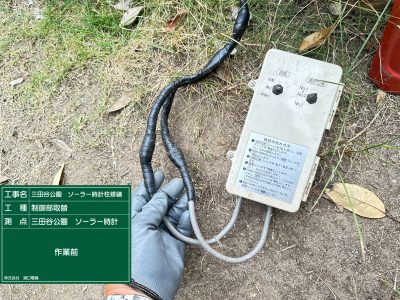

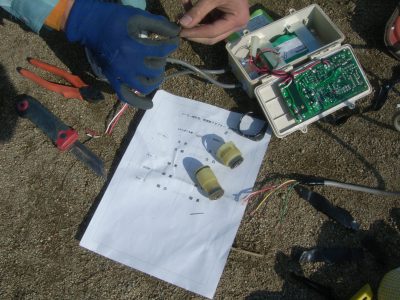

昔の制御部の接続部は、防水のコネクタ仕様になっていて、

そのコネクタ部分こそが、防水性能がいまいちで、

他の部品を全て交換しているのに、時計がちゃんと動かない

怪奇現象が起こることがしばしばあり、

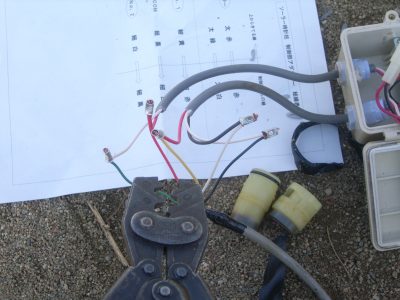

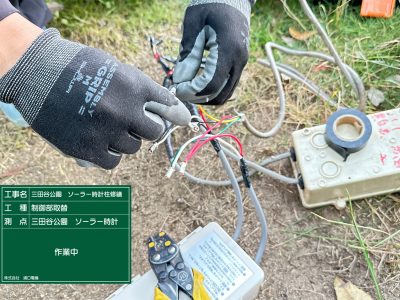

このコネクタ部分を圧着接続で防水処理すると

その症状が改善されました(; ･`д･´)

その改善方法をはじめて発見したのが、今回の公園の

時計だったわけです(; ･`д･´)

、、なので、こんなに頑丈に

接続接続して融着テープもしっかり頑丈に巻いているんで

すが、、私が１０年以上前に自分でまいているので

覚えているんですね(; ･`д･´)

公園の時計ってのは、植栽などの近くに設置されており、

湿気や結露した水分の影響を受けやすいため、

接続部は処理して守れますが、制御部の基盤は、

徐々に劣化していくので、どうしても悪くなります(; ･`д･´)

今回はその１０数年ぶりに制御部の交換、、

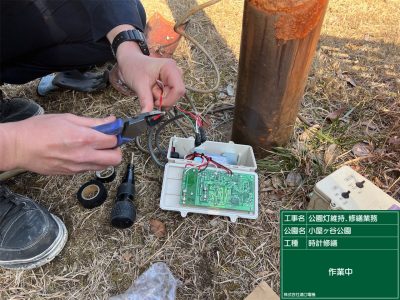

そしてちゃんと圧着接続にて防水処理を施します(; ･`д･´)

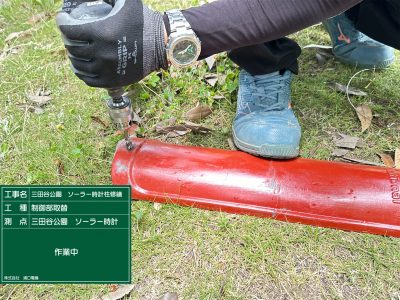

点検口の留めボルトが腐っていて、スカスカだったので、

ｻｲｽﾞを大きくして、タップを切り直して、

ボルトでしっかり固定できるようにサービスでして

おきました(‘ω’)ノ

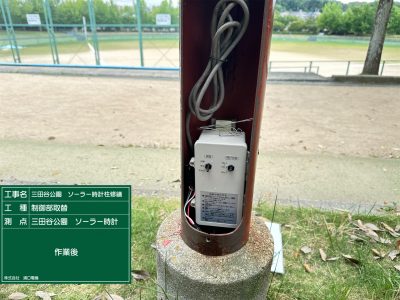

制御部交換完了です(‘◇’)ゞ

これでまた１０数年後、従業員さんが

この作業を覚えていて、また交換してくれることを

考えると、おもしろいですね(*’ω’*)
