はい、みなさまこんにちは( ﾟДﾟ)！

市内某運動公園にて、時計修繕の依頼です(; ･`д･´)

今年は本当に時計の修繕が多い、、(; ･`д･´)

公園にあるおおきな時計、、

ソーラー電源のものと、AC電源のものがありますが、

今回はAC電源で駆動するタイプ(*’ω’*)

しばらく動かないまま放置されており、

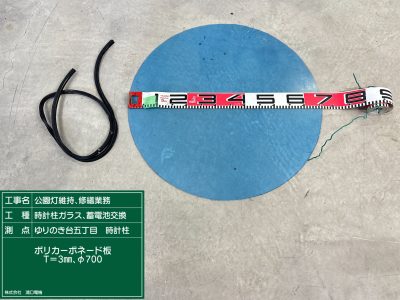

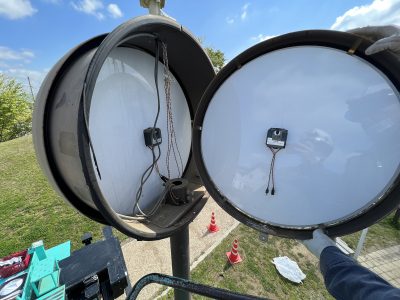

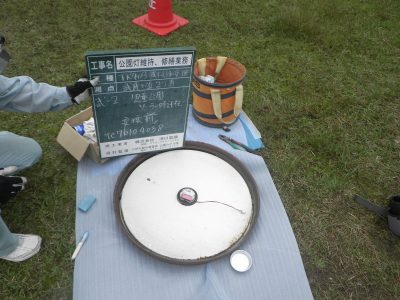

両面のうち、片面は苦情をさけるために針をかくすように

丸い板が時計内にしこまれています(*’ω’*)

こんな感じで、隠してしまえば、

諦めて時計が狂っている、、みたいな通報はなくなります

からね(; ･`д･´)

しかし、こうされてしまうと、

駆動器を直したとして、正常に両面の針がうごいているか

わかりにくく、

現在両面きちんと動いているのかさえもわかりません、、。

とりあえず、パルス発生器という駆動器を

こうかんすることに(‘ω’)ノ

電圧はでていたので、これでうごいてくれるといい

のですが、、

交換後、時刻を調整すると、

運動場側、こちらは正常に動作しているようです(が; ･`д･´)

ちょっとモーターが弱弱しい、、

モーターも交換したほうがいいとお伝えし、

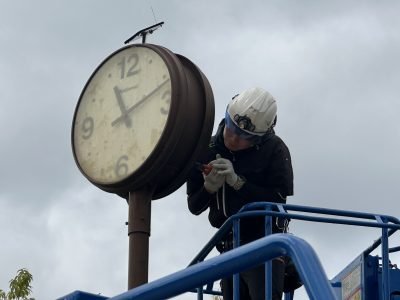

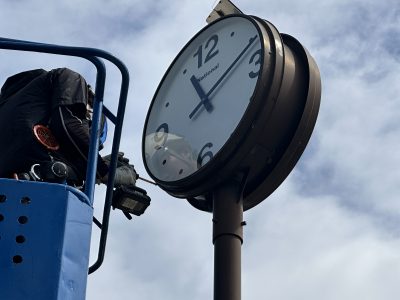

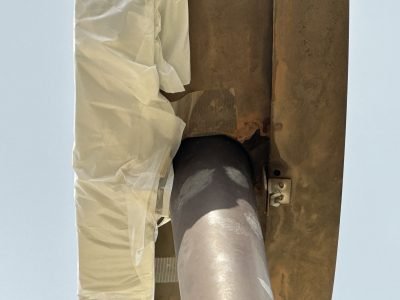

反対側の隠しているﾌﾟﾗﾊﾞﾝをハシゴにて撤去しようと

しましたが、いちおうしっかりと固定されており、

高所作業車にて、本体を地上に降ろさないと無理なことが

わかりました、、

というわけで、本体をおろすとなれば、

両面のステップモーターもこの際交換しておけば

また数十年安泰ということで、

部品を調達します(; ･`д･´)

、、次回へ続く(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

最近、時計ばかり修繕している気がしますが、

今回は、三田市のなかでも、民間委託されて実質の

管理は三田市ではないところでの修繕ですが、

ご縁があって、修繕を依頼してくださってます(‘ω’)ノ

数十年前は、三田市が管理していて、

すなわち私が工事履歴をパソコンに保存しているため、

何か修繕となっても、型番や履歴がすぐわかります(‘ω’)ノ

こちらの公園の時計は、私が初めて悩んだ時計の不具合

でして、、、

この制御部を交換した際に、

交換しても、まだ不具合が直らない現象が起きて、

何回も手直しにいったのでおぼえております(; ･`д･´)

昔の制御部の接続部は、防水のコネクタ仕様になっていて、

そのコネクタ部分こそが、防水性能がいまいちで、

他の部品を全て交換しているのに、時計がちゃんと動かない

怪奇現象が起こることがしばしばあり、

このコネクタ部分を圧着接続で防水処理すると

その症状が改善されました(; ･`д･´)

その改善方法をはじめて発見したのが、今回の公園の

時計だったわけです(; ･`д･´)

、、なので、こんなに頑丈に

接続接続して融着テープもしっかり頑丈に巻いているんで

すが、、私が１０年以上前に自分でまいているので

覚えているんですね(; ･`д･´)

公園の時計ってのは、植栽などの近くに設置されており、

湿気や結露した水分の影響を受けやすいため、

接続部は処理して守れますが、制御部の基盤は、

徐々に劣化していくので、どうしても悪くなります(; ･`д･´)

今回はその１０数年ぶりに制御部の交換、、

そしてちゃんと圧着接続にて防水処理を施します(; ･`д･´)

点検口の留めボルトが腐っていて、スカスカだったので、

ｻｲｽﾞを大きくして、タップを切り直して、

ボルトでしっかり固定できるようにサービスでして

おきました(‘ω’)ノ

制御部交換完了です(‘◇’)ゞ

これでまた１０数年後、従業員さんが

この作業を覚えていて、また交換してくれることを

考えると、おもしろいですね(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

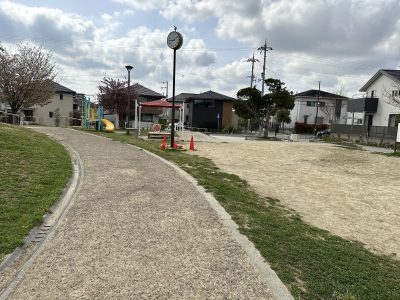

とある公園で、古いソーラー時計が動かなくなり、

現地調査したところ、部品供給が難しいため、

時計本体ごと取替することになりました(‘ω’)ノ

蓄電池や制御部、、指針モーター、、太陽光パネルなど

いろんな部品を交換すれば長持ちするのですが、、

そもそもセイコーやシチズン

老舗メーカーでは部品供給がパナソニックなどが変わりに

請負っていたりして、なんとか繋がっているものの、

少し変わったメーカーや特注品となると、

どうしても修理できず、新しい時計に交換というものも

出てきてしまいます(‘ω’)ノ

今回のこちらの公園の時計、、

こちらもそんな時代の波に乗り切れなかった時計が設置され

ていまして、

わたしも２０年以上、公園関係の仕事していて、初めて

訪れる公園です(; ･`д･´)

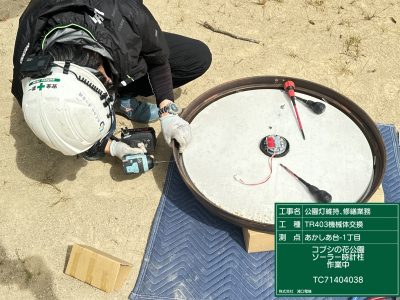

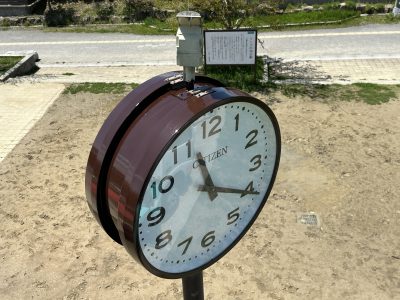

ポールにバンドで巻くタイプの片面時計ですが、

新しい時計は、ポールの上から差し込むタイプで選定(‘ω’)

この時計本体に、

GPSアンテナが搭載した太陽光パネルを取付できるような

現在風のアンテナを取付します(‘ω’)

そして、それを制御する　制御部という駆動器(‘ω’)

この３点を交換です(‘ω’)井

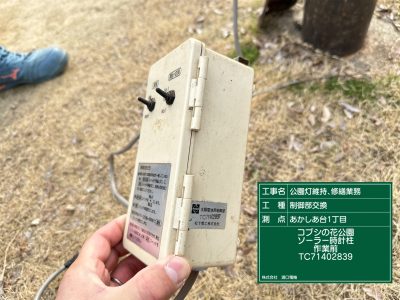

こちらが古い制御部です(*’ω’*)

２０年以上もよくもちましたね(; ･`д･´)

まずは古い時計本体や制御部を撤去します(‘ω’)

そして新しい時計を挿入(‘ω’)

本体から下部の点検口に向かって制御線を垂らします(‘ω’)

アンテナ、モーターからのそれぞれの線を、

制御部に接続します(‘ω’)

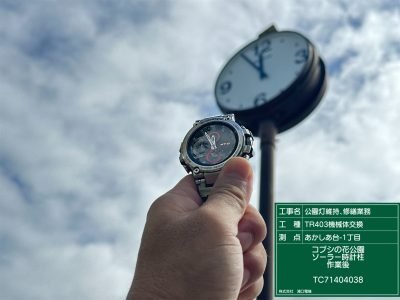

さて、あとは時刻調整ですが、

これは電源をオンにすればGPSで勝手に自動で調整

してくれましたΣ( ﾟДﾟ)ﾊｳ

、、なんて賢くて、楽で、、

そして早いΣ( ﾟДﾟ)！

いつも時刻調整に一周ぐるりと針をまわして調整するのに

１５分から２０分はかかりますが、

こやつは、、２分くらいで完了しました(; ･`д･´)

このGPS付のパネルのおかげですね(; ･`д･´)

綺麗に、そしてこれからの管理もしやすくなって

よかったです(‘ω’)ノ

、、公園、みんなこのタイプに交換してくれないでしょうか、、

(; ･`д･´)！？

はい、みなさまこんにちは( ﾟДﾟ)！

公園などにある大きな時計(*’ω’*)

ソーラー時計修繕！

いつもの公園ソーラー時計修繕！

以前に数回部品を交換している公園の為、

次に悪くなる部品などわかっているために

事前に部品のストックを調達していました(*’ω’*)

ノウハウがあるので、症状で必要な部品や要領がわかって、

コストをかけずに修繕が可能です(*’ω’*)

とある公園で、本日は指針を動かすモーターの交換(*’ω’*)

片面の指針が止まってしまって時刻が狂っています(*’ω’*)

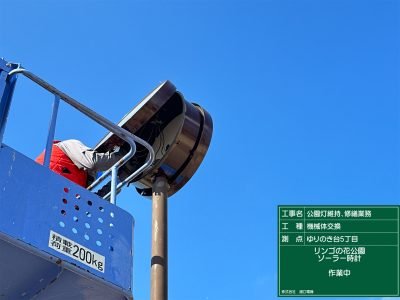

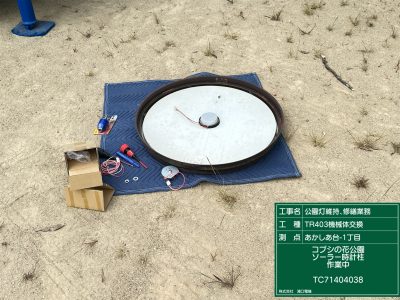

まずは時計本体をごっそり取り外します(*’ω’*)

取り外したら、地上で細かい作業が待っております(*’ω’*)

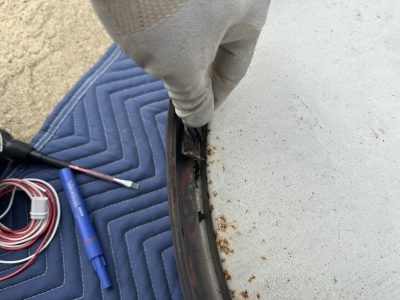

ｶﾞﾗｽ面を外すんですが、

これが小さなビスでプラスが良く舐めたり、回らなかった

りします(; ･`д･´)

そんなときは、

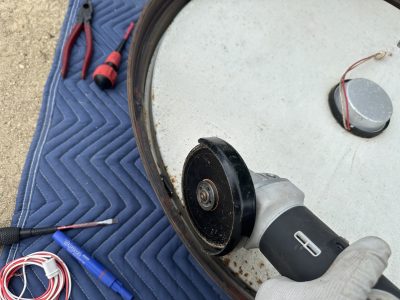

グラインダーでビスを切断したりして、

後で加工してビス留めしたりします(; ･`д･´)

ビスを外すのに１時間も２時間もかけていては

もったいないです(; ･`д･´)

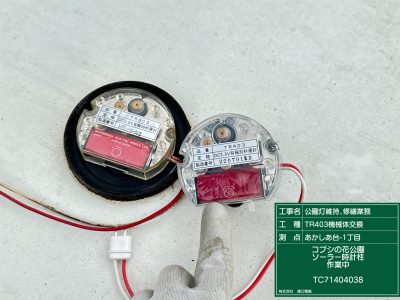

そしてモーターを取替(*’ω’*)

そしてふたたび時計本体を柱に取付して完了(*’ω’*)

両面とも時刻を調整して、作業完了です(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

公園のソーラ―時計柱の両面時計、、

時計の時刻が狂っているときは、

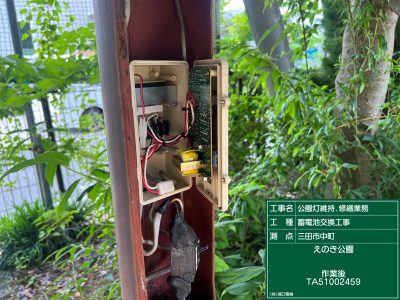

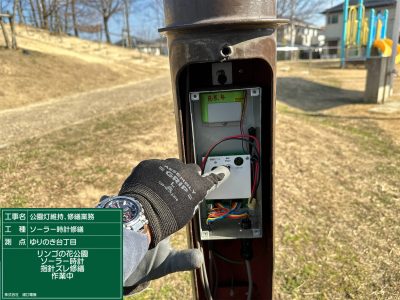

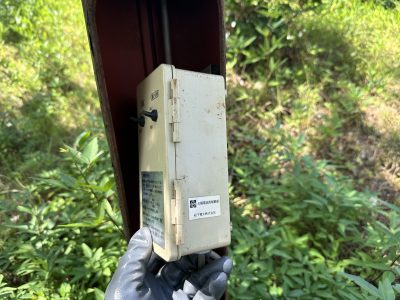

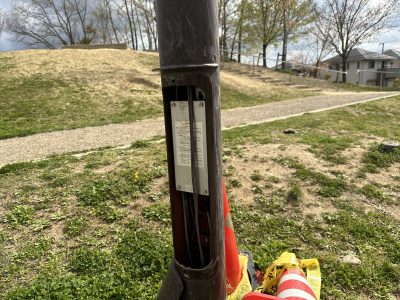

照明柱の中にこんな装置が入っていて、

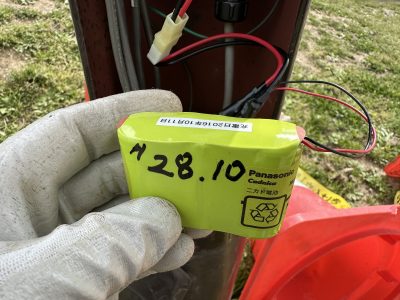

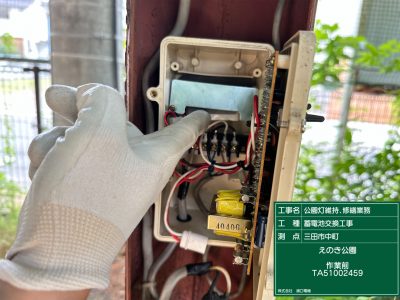

中を開けると、蓄電池が入っており、

ソーラーで発電された電気を溜めて、

夜間も時を刻み続けます(*’ω’*)

ここの時計も見事に両面時刻が狂っていましたが

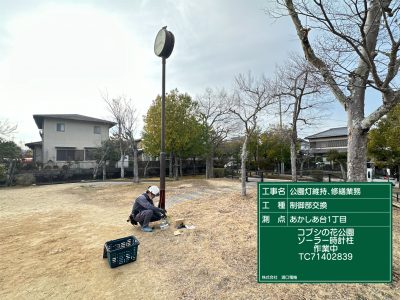

制御部という装置は２０年以上経過して、そもそも

寿命ではありますが、接続部もきちんと防水処理が

されていませんでした(; ･`д･´)

蓄電池を交換しても動かなかったので、

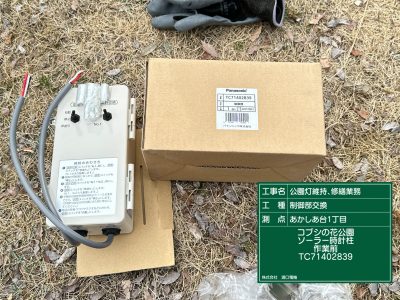

制御部本体を交換(; ･`д･´)

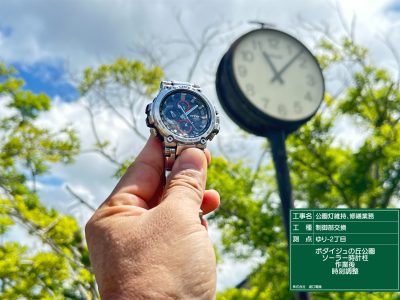

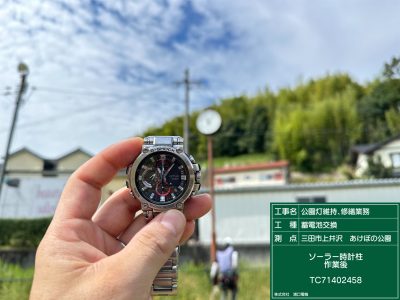

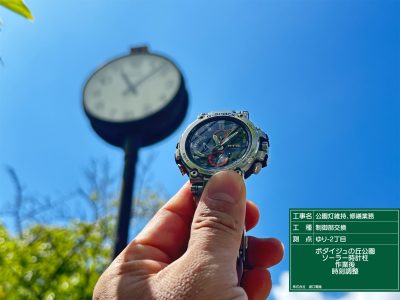

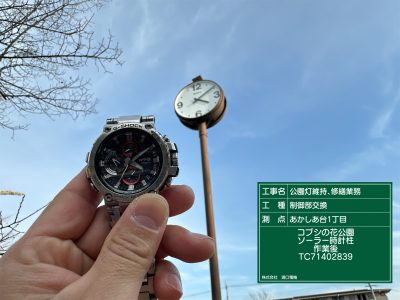

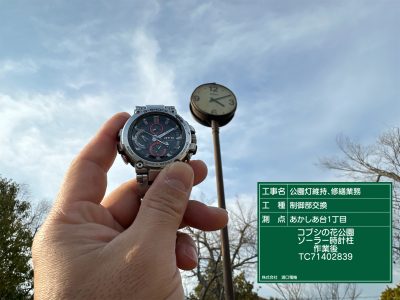

交換後、時刻を調整(*’ω’*)

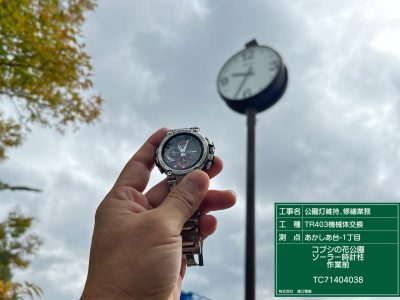

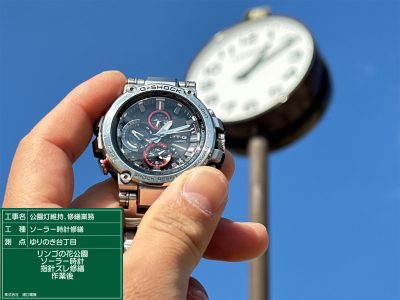

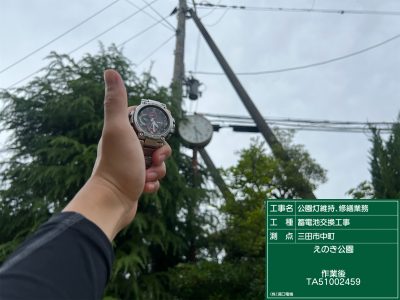

両面ともGPS（衛星）時計できちんと合わせて

完了です(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

いつもの公園ソーラー時計柱の修繕模様です(‘Д’)

今回は２年前に蓄電池を交換した公園でしたが、

片面だけ時刻が狂って、調整してもすぐズレテくるとの

ことで、様子を伺いに(*’ω’*)

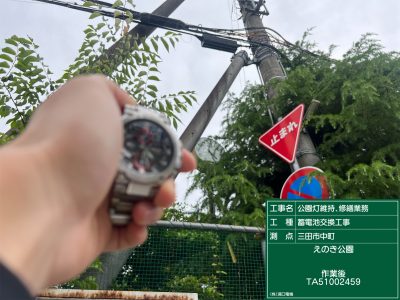

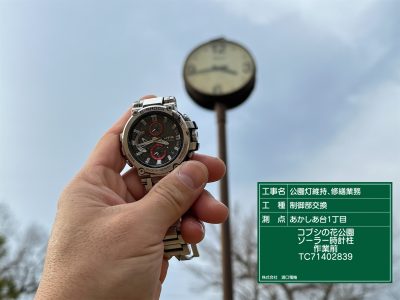

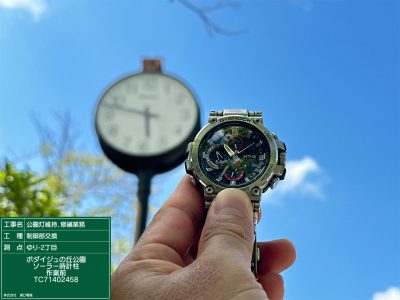

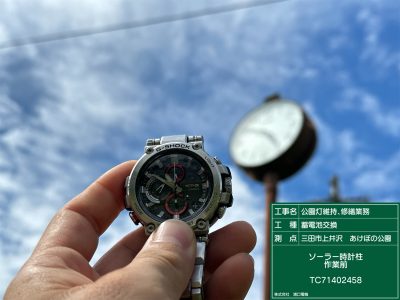

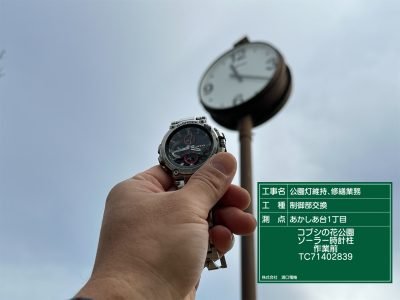

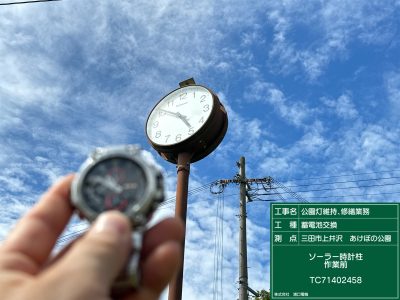

まず現在時刻とどのくらいズレテいるかを確認(*’ω’*)

こちら側は時刻は合っていますが、、、

反対側は、４時間程の狂い(; ･`д･´)

バッテリーを交換して、２年しか経っていないということは、

この制御部という装置、

こちらの劣化によるものなので、交換致します(; ･`д･´)

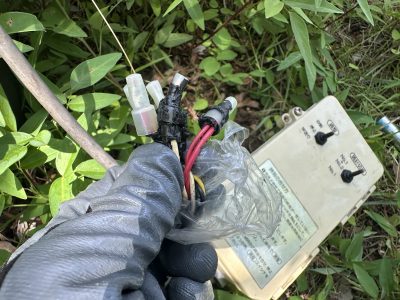

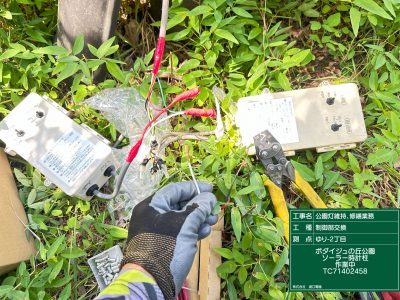

旧式のものは、コネクターで接続なのですが、

その防水ｺﾈｸﾀ部分が悪くなって、基盤関係なく

調子が悪くなることが過去にあったので、

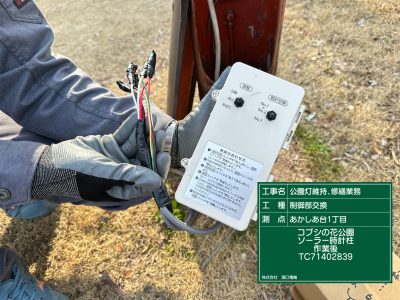

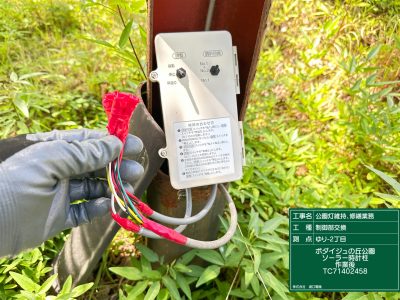

現在は圧着接続をするようになっています(; ･`д･´)

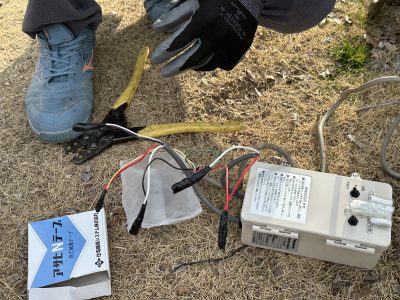

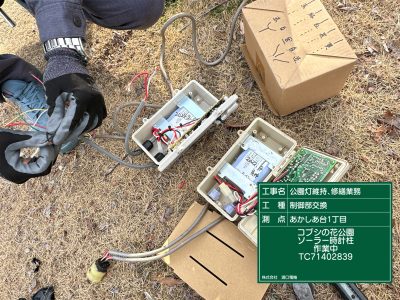

圧着接続して確実にご結線の内容に処理していきます(‘ω’)

作業完了です(‘◇’)ゞ

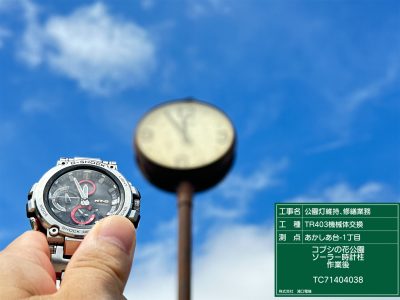

両面とも時刻を調整し、完了です(‘◇’)ゞ

はい、みなさまこんにちは( ﾟДﾟ)！

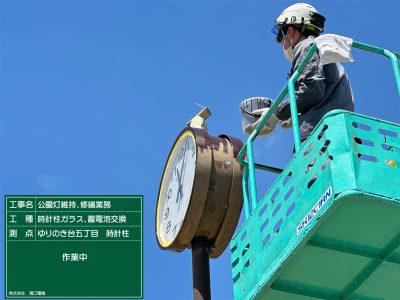

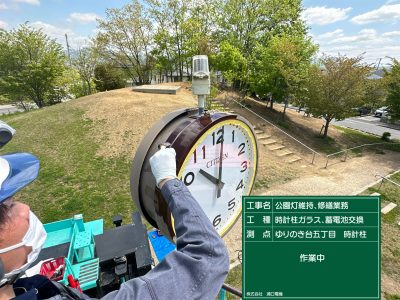

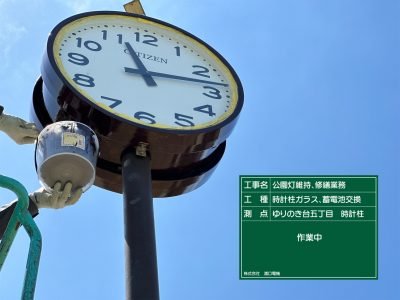

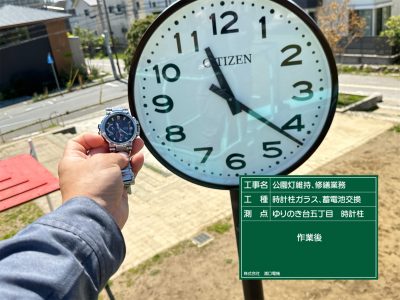

以前、時計のガラスの割れた修繕をした公園ですが、

公園の時計のガラス交換！塗装作業②

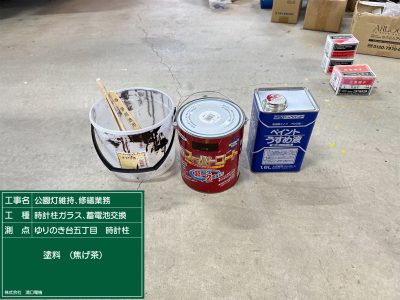

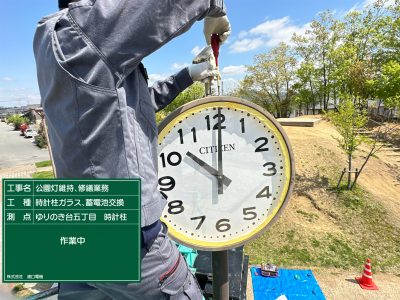

ガラスの交換、そして塗装も施して綺麗になったのですが、

それから、短針と長針がずれているとのことで

調整に伺いました(; ･`д･´)

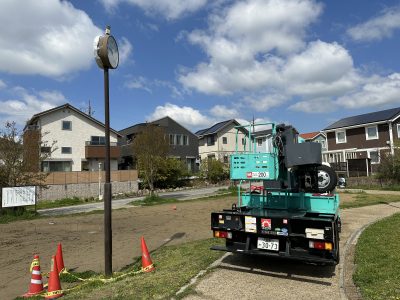

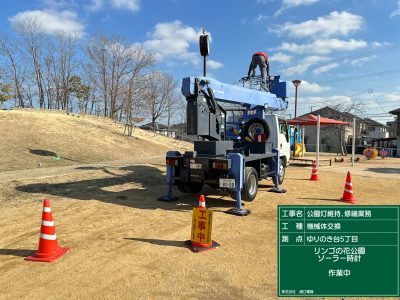

正月前後に、新しく弊社の仲間入りを果たした

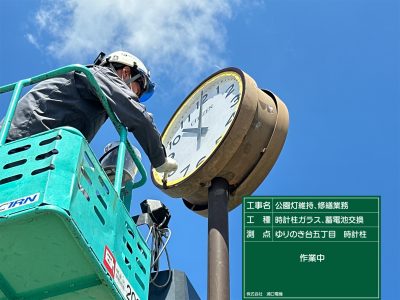

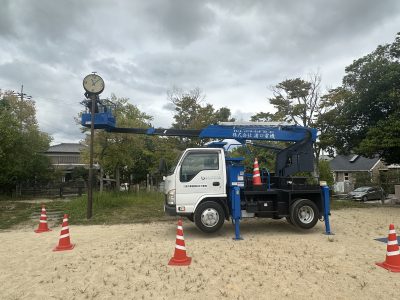

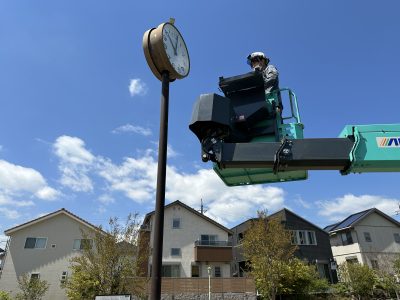

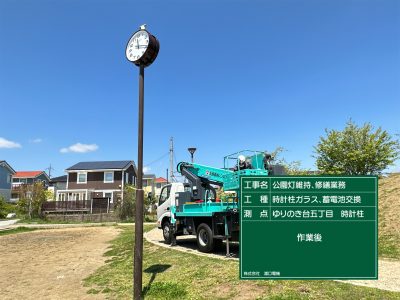

高所作業車が早速活躍する時がきました(*’ω’*)

高所作業車、納車！

昔のように高所作業車を所有していると、少しの修繕で高所の

様子を見たいだけなどでも

いちいちリースして経費をかけて、、とならず

弊社的にも発注者側も気を遣わなくなるので

これはこれで良かったと思います(*’ω’*)

、、高車を使用する仕事が増えて、償却できていく

ことを祈ります( ;∀;)

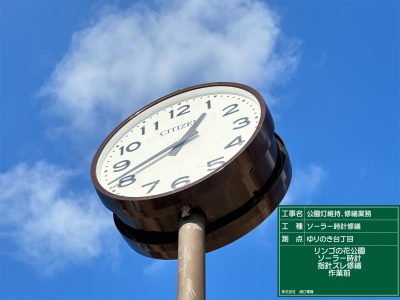

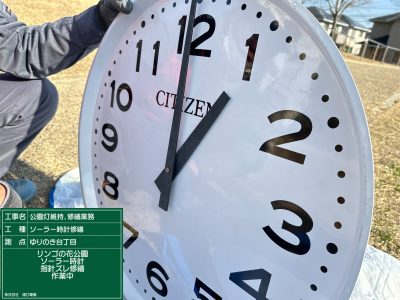

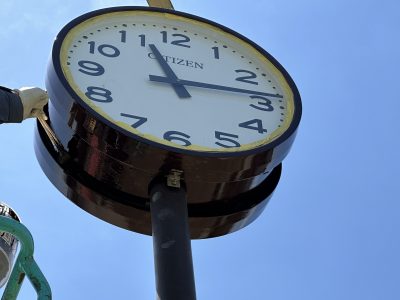

さて、これが問題のズレです(‘ω’)ノ

１２時４１分くらいのはずが、、

短針は既に【１】を指してしまっています(‘Д’)

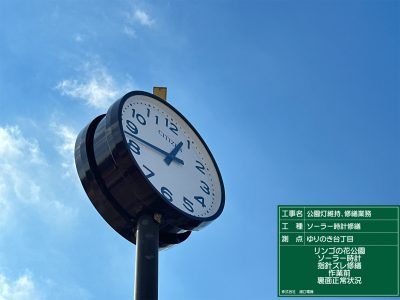

こちらがその裏面ですが、

こちらは正常で、【１２】と【１】の間に短針がきてます(‘ω’)

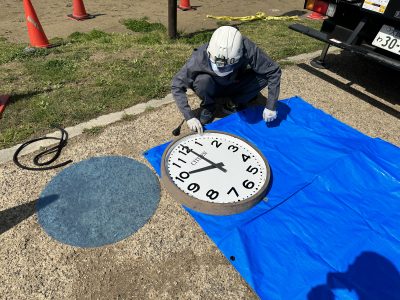

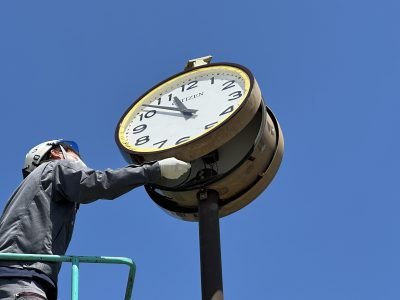

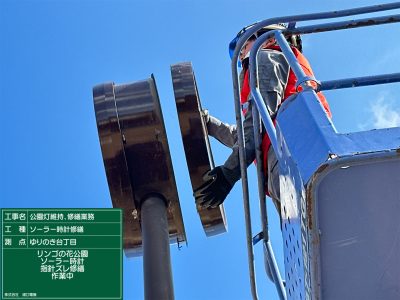

とりあえず調整には、この本体を外して、

地上での作業になります(*’ω’*)

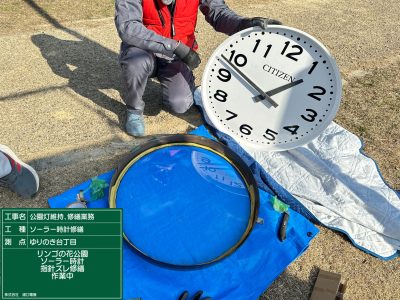

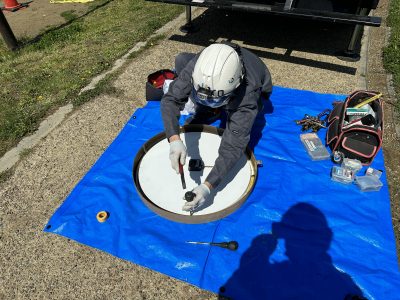

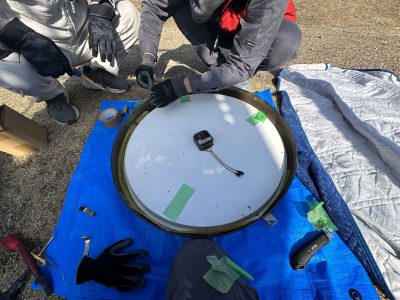

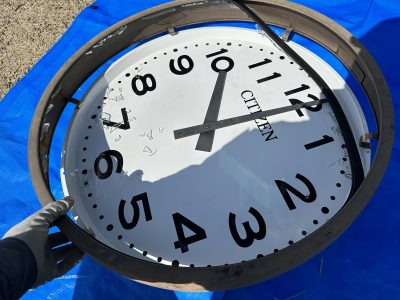

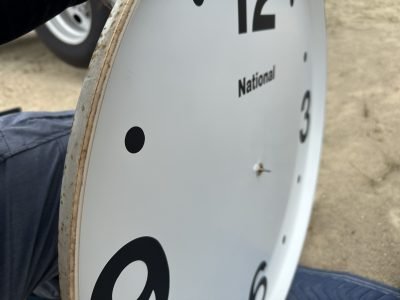

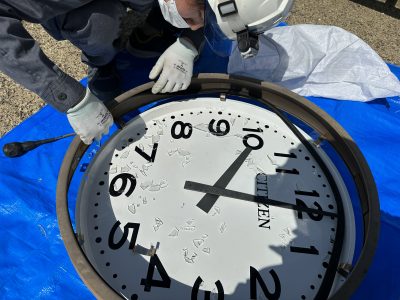

分解してみると、

以前、石コロが当たってガラスが割れていたのですが、

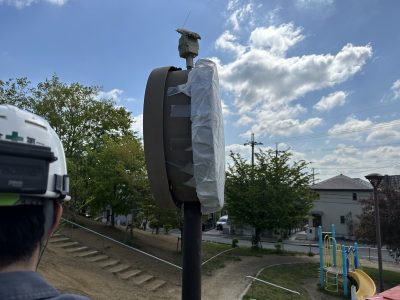

その衝撃で、短針がすこし変形してました(; ･`д･´)

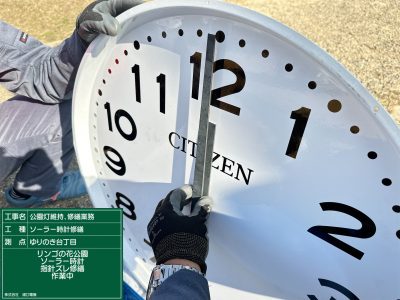

１２時に合わすと、短針がこのように

長針と重ならないのは、短針が少し変形して、長針に

干渉するのが原因でした(; ･`д･´)

その歪みを直して、、

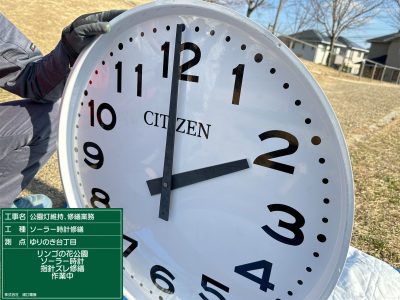

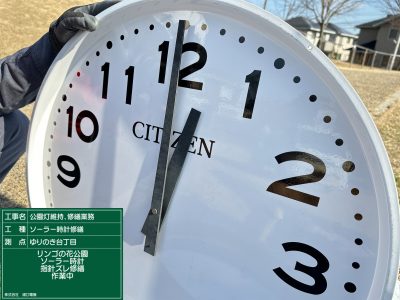

１２時で短針と長針がぴったり重なるようにします(‘ω’)ノ

くるくると回していって確認、

これで大丈夫ですね(*’ω’*)

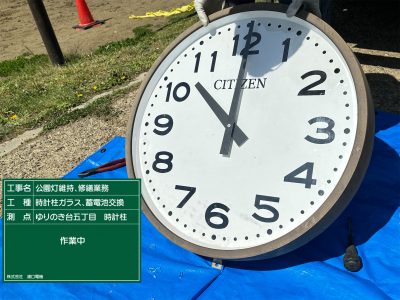

時計本体を元に戻します(*’ω’*)

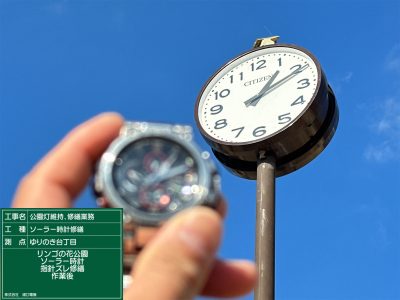

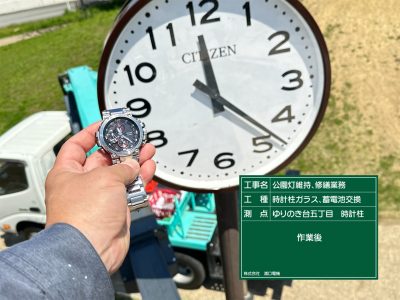

そして両面の時刻を合わせます(*’ω’*)

両面とも時刻を調整し、

作業完了です(‘◇’)ゞ

はい、みなさまこんにちは( ﾟДﾟ)！

今回もソーラー時計の修繕のご紹介(‘ω’)

公園は、いつも管理が万全ではありません、、、(‘ω’)

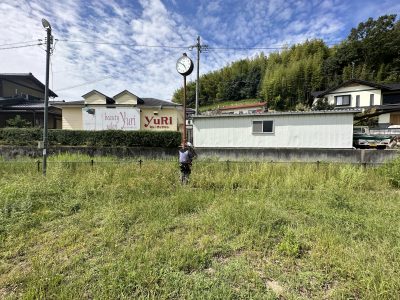

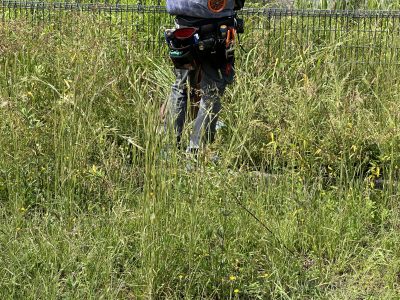

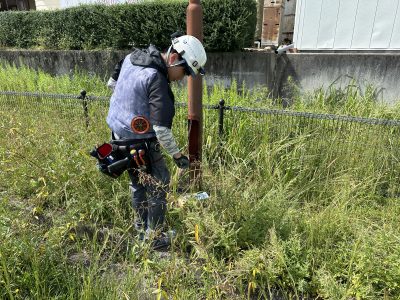

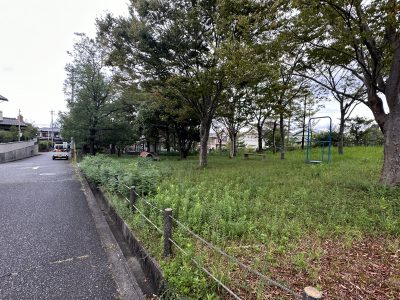

今回の公園は、雑草がけっこうボサボサで、、

草を足で踏み倒して、ソーラー時計までたどり着きました、、。

現在時刻も両面、５時間ほど狂っていて、

微弱に動いていたので、おそらく長い間狂って放置されて

いたのでしょう( ;∀;)

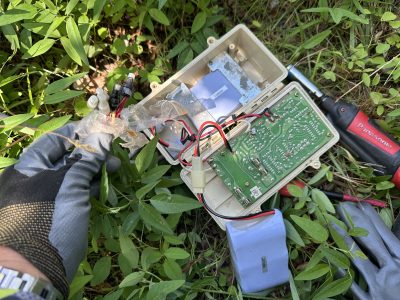

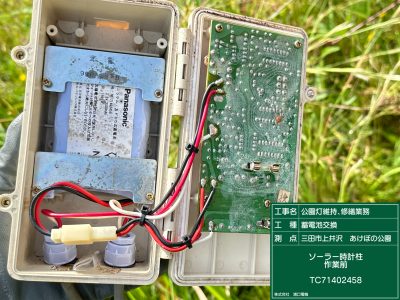

制御部の中は結構カビや緑青がふいており、

基盤がやられていると思われましたが、

とりあえず、蓄電池の交換だけで

両面動いたので、今回は蓄電池だけで様子をみることに(‘ω’)

公園や、外灯の修繕で、重要なことは、

蚊による被害と

引っ付き虫による被害、、、

ここはおぞましいほどの、

引っ付き虫にやられました、、( ;∀;)

蚊取り線香必須で、、

蚊取り線香も道具の一つで

忘れると、工事どころではないほどのやぶ蚊に

襲われます(; ･`д･´)

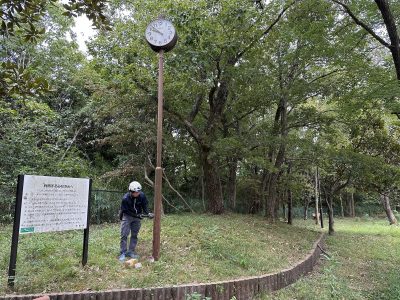

はい、みなさまこんにちは( ﾟДﾟ)！

三田市内にある公園の中でも、私ははじめて伺う公園

でしたが、ソーラー時計の時刻が狂っているとのことで

現地確認へいってみる(‘ω’)ノ

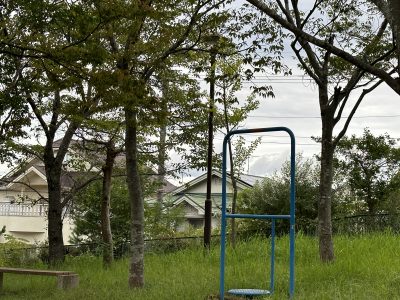

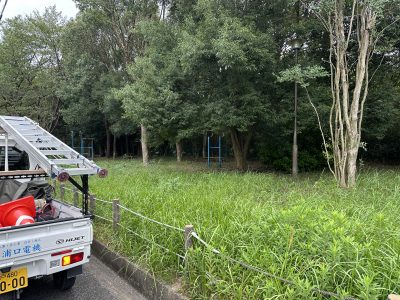

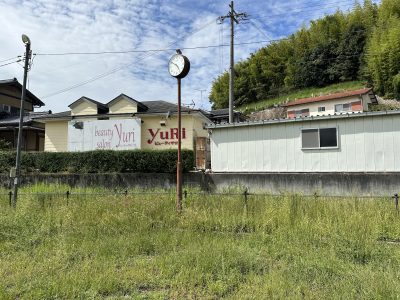

住宅地奥に、山沿いで住宅地を覆うように、

薄く広く緑地が拡がっており、ここには、公園名としては

存在していません(‘ω’)

弊社の管理としては初めて伺う場所なので、しばらく

ずっと放置されていた可能性もあります(‘ω’)

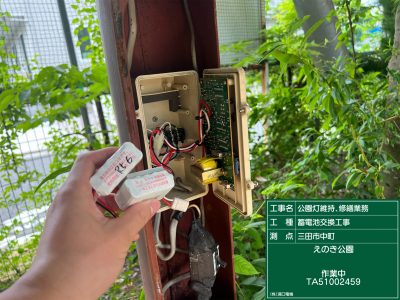

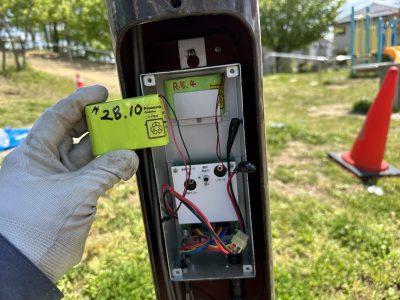

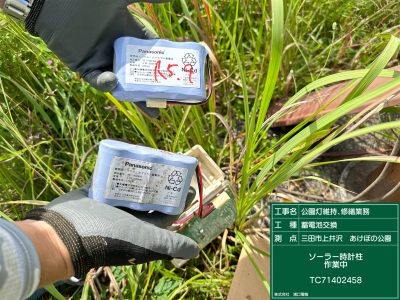

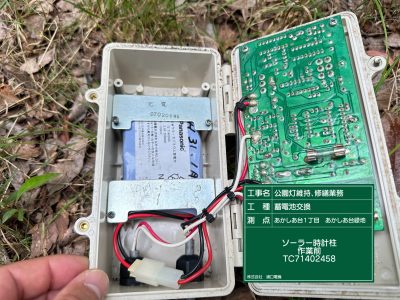

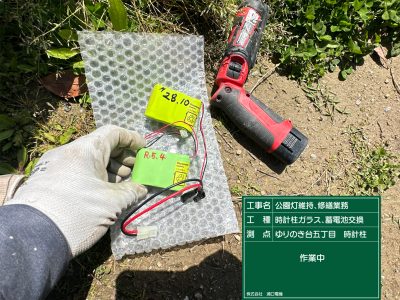

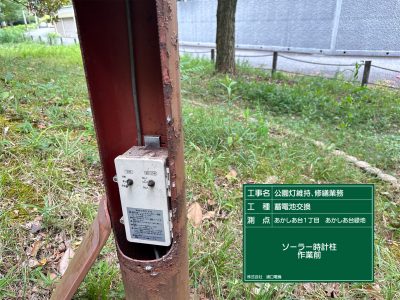

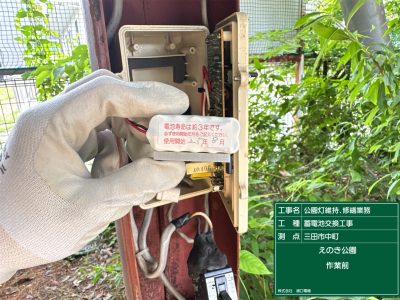

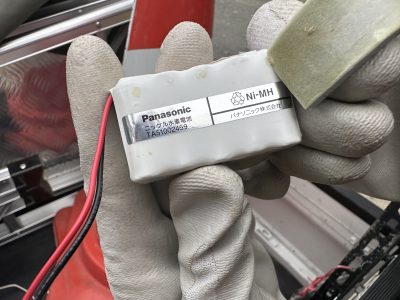

制御部内の、蓄電池をみてみると、

平成３１年のものがついていたので、およそ５年前に

他の業者様が交換されているわけですが、

推奨は３年で交換なので、有に交換時期は過ぎています(‘ω’)

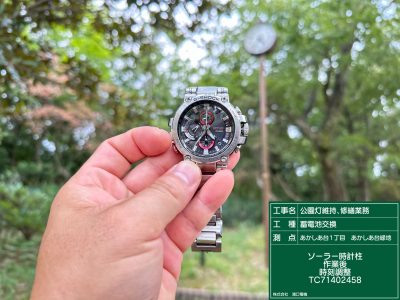

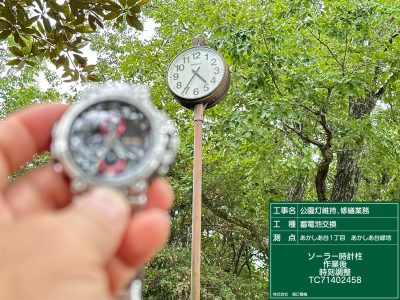

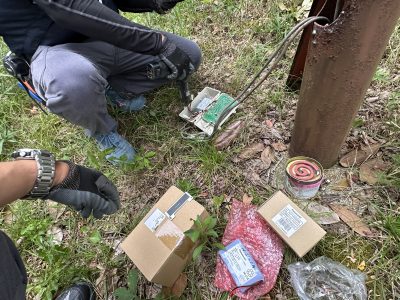

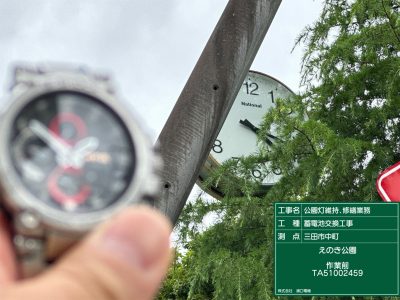

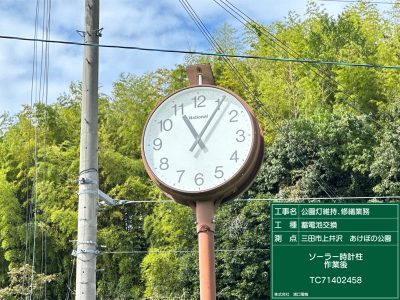

蓄電池を交換して、時計の時刻を合わせます(*’ω’*)

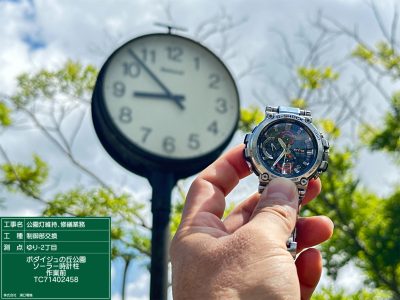

両面とも、時刻調整完了です(‘ω’)ノ

同、緑地内には、照明が２基あって、

１ｋｍ程離れて、また小さな緑地が続いており、

そこにもまた２基、照明柱が設置されていました(‘ω’)

こちらの消灯の修繕も依頼があったので、調査したところ、

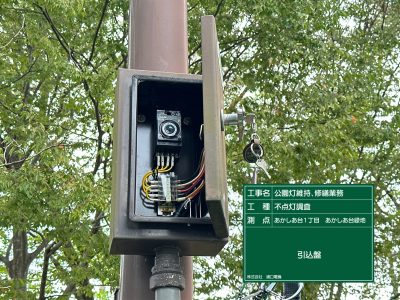

２箇所別々に、引込柱があって、

その中のタイムスイッチが時刻が８時間以上ズレていたので

タイムスイッチの交換、そして、

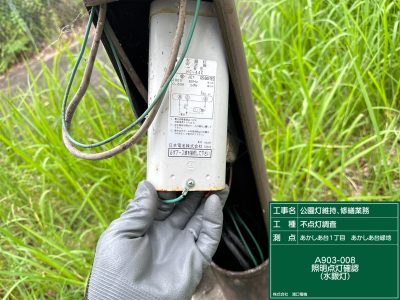

合計４か所の、照明はまだ水銀灯のままLED化されておらず、

２か所は球切れ、

もう２箇所はタイマーの故障だけで、球は切れていませんでしたが、

一緒にLEDバルブに交換することになりました(‘ω’)

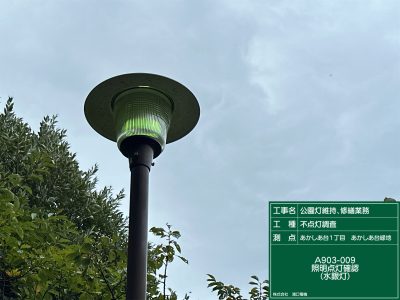

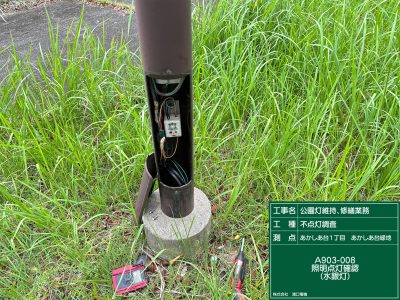

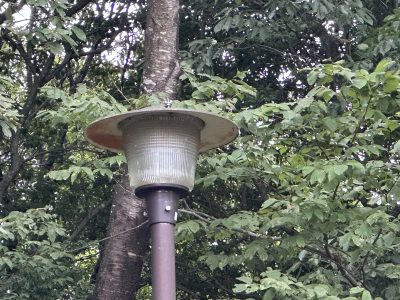

水銀灯の点灯状況ですが、

大きさの割には、暗いというか、、

４０Wの球だったので、

住宅地が隣接するため、明るすぎない照度で設計されて

いるようです(‘ω’)

LED化する、LEDバルブも

おなじように、４０W相当の明るすぎないLEDバルブを

選定し注文します(‘ω’)

次回へ続く！

はい、みなさまこんにちは( ﾟДﾟ)！

三田市内の数十とある公園のほとんどのソーラー時計を

管理させていただいておりますが、

原理としては、ソーラーで発電した電気を、

一旦蓄電池に溜めて、その電力を使って、時計を駆動させて

います(‘ω’)

公園の中心部は植栽があったり、砂場や遊具など様々な

障害物もあり、電源の配管をするというより、

その場でソーラー発電させて電気を賄うという方向で

昔から、ソーラー時計が採用されています(*’ω’*)

電気式でないのは便利ではありますが、蓄電池やそれを

制御する駆動器（制御部）も永遠動くわけではないので、

湿気やシロアリなど環境に応じて長持ちしないものも

あります(; ･`д･´)

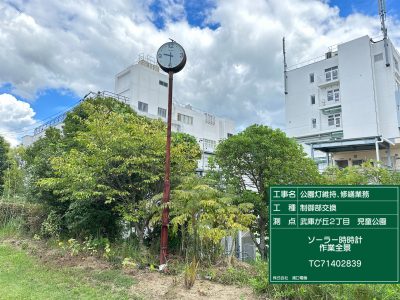

今回の武庫が丘2丁目の児童公園という場所一つにおいても、

２０年くらいずっと蓄電池やその他の部品を交換し続けて

おります(‘ω’)

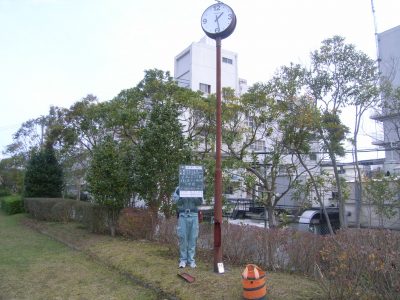

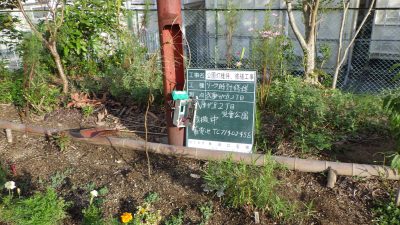

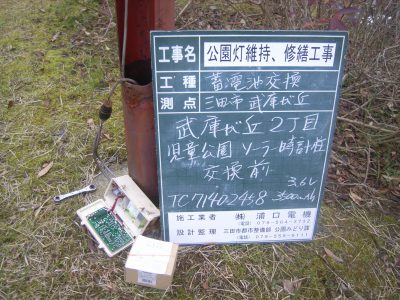

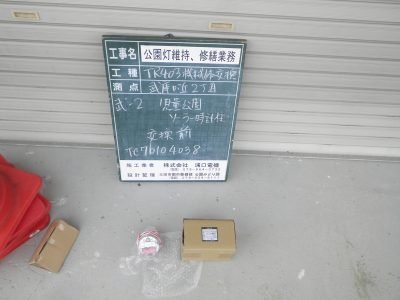

こちら、、１５年前の写真(; ･`д･´)

蓄電池をかえたときの施工写真(; ･`д･´)

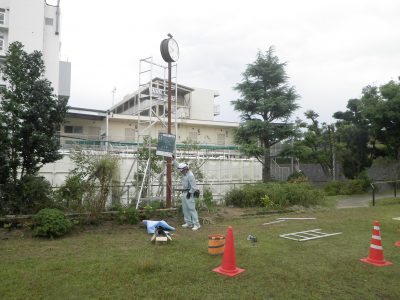

そして、こちらは６年前に、時計の針についているモーター

が壊れていたので、交換した時の写真、、(; ･`д･´)

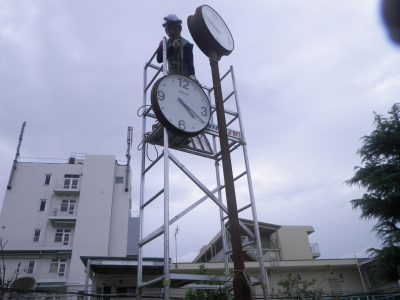

本体をおろし、ステップモーターを交換します(‘ω’)

こんな小さな部品を交換するのに、足場が必要だったり

大変なのです、、(; ･`д･´)

そして７年前にも蓄電池を交換してます(‘ω’)ノ

蓄電池は３年から５年で交換推奨とされており、

少しずつ時刻が狂ってきます( ;∀;)

そして２０２３年、、今回は、

蓄電池を交換するも、動かず、、

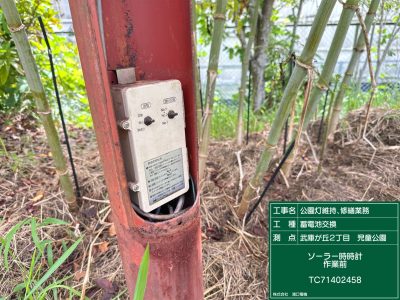

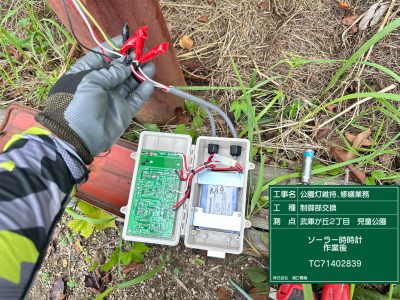

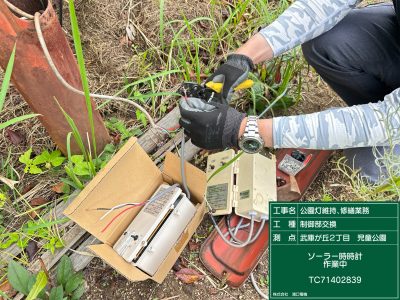

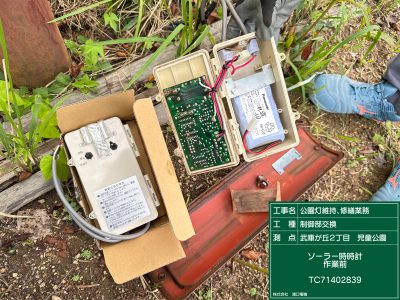

この白い装置、制御部の交換となりました((+_+))

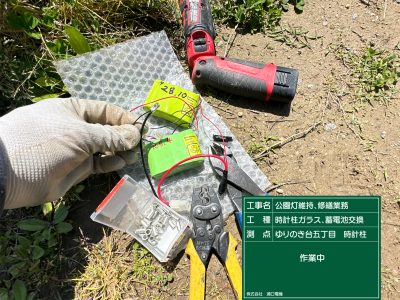

昔は、この電線の接続部が防水ｺﾈｸﾀで、

防水性が悪くて、制御部の不具合が多かったため、

数年前からコネクタ式をやめて、結線式に変わりました(*’ω’*)

やはり屋外で湿気もある箇所なので、圧着接続に

自己融着テープにて防水処理をきちんとするほうがいいです！

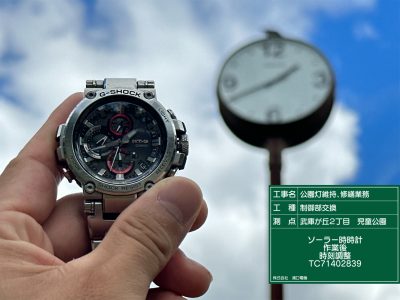

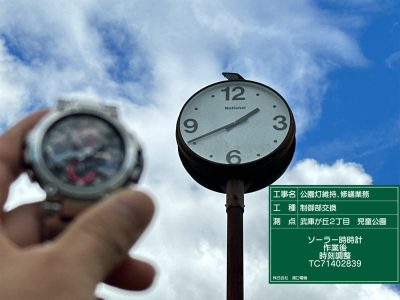

両面とも、時刻をきちんと合わせて

施工完了です(*’ω’*)

他多数ある公園も同じように、一定の周期でこうした修繕を

繰り返しているため、

毎月１回はどこかの公園に行っている気がします(; ･`д･´)。。
