ガス式エアコン撤去②!ルームエアコン設置!

はい、みなさまこんにちは( ゚Д゚)!





ガス式エアコン撤去①!換気扇、照明取替!

漏電により、不具合がガス式エアコンの熱源ユニットで

あったため、ガス式のエアコンシステムの停止、

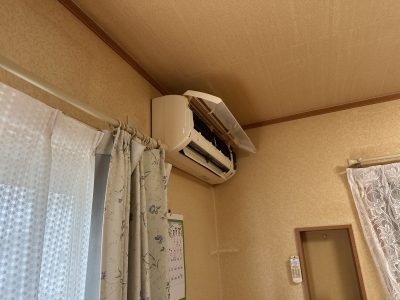

そして、昔のガス式エアコンの室内機を外して、

その場所に新たに現代のルームエアコンを設置します(*’ω’*)

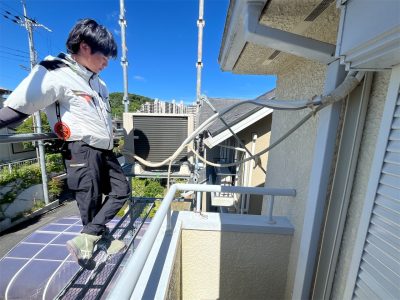

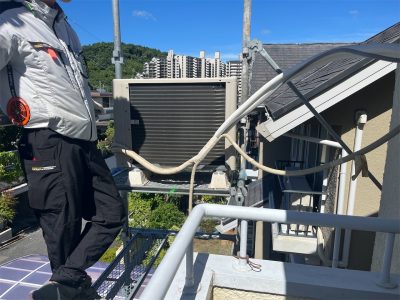

今回設置の室外機は屋根置きでも構わないということで、

写真のように仕上げていく様子をお伝えします(*’ω’*)



屋根置き架台を組みます(*’ω’*)



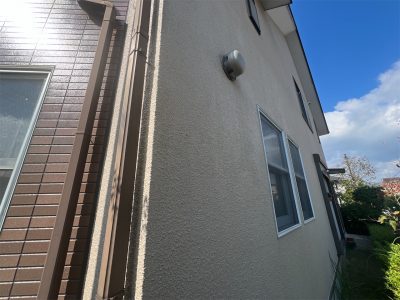

この縦すべり窓の右あたりを貫通して配管を立下げます(‘ω’)



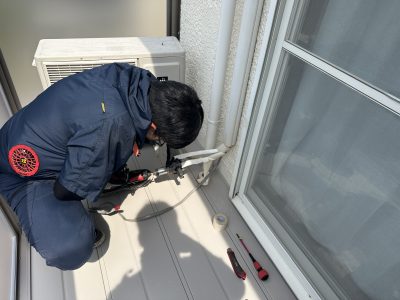

立ち下がって、すぐ下にこのように架台を設置、

室外機をセットします(*’ω’*)



室内側ですが、冷媒配管やドレンなどもっと寸切りできる

ものは切断し、配管を壁の中までにおさまるように

調整し、



新しい背板をとりつけます(*’ω’*)



そして壁を貫通します(*’ω’*)

ぽこっとφ70の穴が空きました(*’ω’*)



架台がずり落ちないように、落下防止用の

コーチボルトを壁に打っておきます(‘ω’)



室内機側で、配管類を接続しておきます(‘ω’)



前の左側の配管穴は、後日クロスをきちんと仕舞する時

にパテ埋めしてもらうとして、

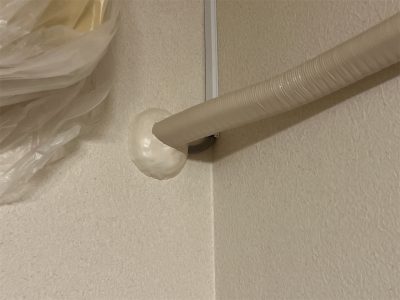

とりあえず、硬化パテでふさいでおきます(‘ω’)

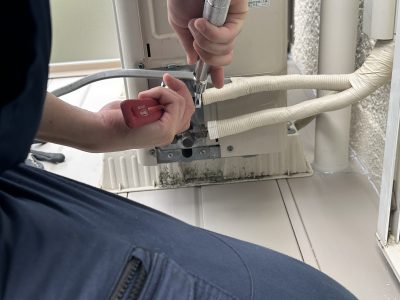

フレア加工して、保冷帯を巻きます(*’ω’*)

この白い包帯みたいなもの、、結露防止にめちゃくちゃ

優秀な性能を発揮するので、結合部は

必ず巻いておいた方がいいです(*’ω’*)

連絡電線他、貫通パイプに外側へ向かっていれながら

室内機を壁にかけます(‘ω’)

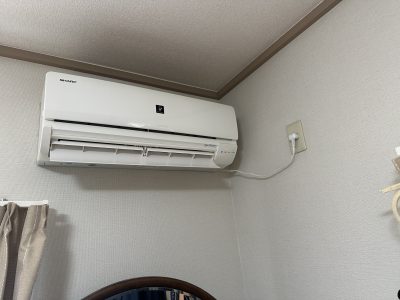

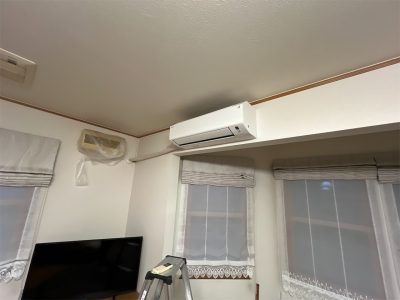

室内機が設置できました(*’ω’*)



一回クロスを上に貼っているので、

エアコンがついていた分だけ

前のクロスの部分が残ってしまうので、



そういった補修も後でまとめてします(‘ω’)ノ



、、次回へ続く(; ・`д・´)!

ガス式エアコン撤去①!換気扇、照明取替!

はい、みなさまこんにちは( ゚Д゚)!



小工事、漏電改修!

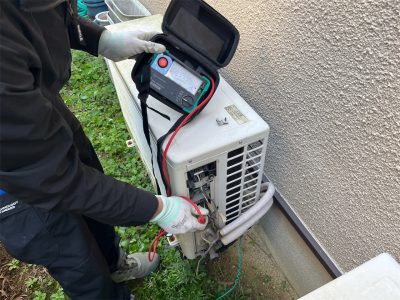

先日、漏電によりお伺いしたお客様宅で、

漏電の原因は、昔のガス式の全館空調システムの

大もとのボイラーといいますか、熱源の室外機なので



そちらはガス会社に撤去を頼みました(‘ω’)

ガス式のエアコン室内機を撤去し、

そこに新たにルームエアコンを新設しようという見積りが

通りました(‘ω’)





それとは別で、リビングの照明と換気扇の交換も依頼

してくださいました(‘ω’)

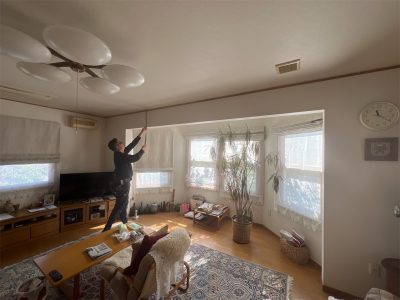

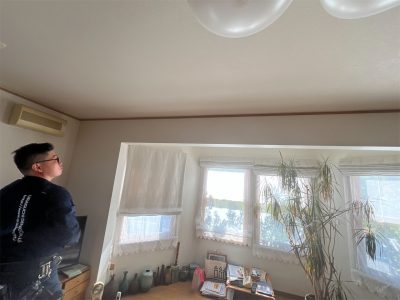

まずは、このリビング照明を取替します(‘ω’)



サークルの蛍光灯4灯用で、直付けでした(‘ω’)



これはお客様がご自分で、量販店で購入したシーリングを

カチッと交換、、とはいかないので、電気工事が必要と

なります(‘ω’)



シーリングベース取付、そして本体取付完了(‘ω’)ノ



昼白色で調光を下げた状態、



暖色の温白色で照度をあげた状態(‘ω’)

いろいろ調色調光でシーンにより楽しめます(‘ω’)ノ



古い器具を取付していたビスの跡がポツポツ残るので

これは後日、クロス屋さんに他の箇所もまとめて

補修してもらうようにします(‘ω’)



壁の換気扇も2か所交換です(*’ω’*)

新しく交換したものは、寸法が正方形で、

以前のものは縦長の長方形だった為に、

下部にすこし前のクロス跡が残ります(‘ω’)

こちらもクロスは後日補修(‘ω’)



換気扇2か所目も同じように、

クロスの補修は後日行います(‘ω’)





こちらがガス式の室内機の生き残りです(; ・`д・´)

たぶん3,40年前のモノです(; ・`д・´)

熱源機のガスの元栓は閉めてもらって、撤去されて

いたので、この日は、室内機だけでも撤去しておこうと

分解する(; ・`д・´)



冷媒配管と、それとは別で、ガスの力で温めた水を

循環するための銅管が繋がっていました(; ・`д・´)



水や液漏れしないように気を付けて、配管を切断します(‘ω’)



そして、ガチョンと撤去(; ・`д・´)

ここで時間が足りなくなり、後日ルームエアコンを

設置する日に、配管の残りを撤去します(; ・`д・´)



この壁からきている配管をもう少し寸切りし、

この穴を隠す形で、この場所に新しいルームエアコンを

設置します(‘ω’)ノ



2階の縦すべり窓の横当たりに貫通穴があくので、

そのまま下に立下げて、

屋根置き架台にて室外機を設置することで合意(‘ω’)ノ



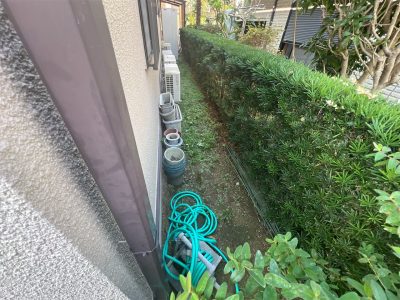

この室外機がガス式の熱源とは別で設置されていた

冷媒ガスを循環させている室外機、

こちらも撤去してほしいということで、

所狭しと、各系統の銅管が繋がってますが、

リビングの天井埋込など3台の室外機がガス式で

動いていたようです(; ・`д・´)

こちらは後日撤去します(‘ω’)ノ



リビング、ルームエアコン取替!

はい、みなさまこんにちは( ゚Д゚)!



今回は戸建てのお客様の依頼で、リビングのルームエアコン

取替になります(*’ω’*)

大きくて立派なご自宅には、ダイキンのうるさらという

ハイグレードな機種が既設で設置されており、

効きが悪いのと、年数もくれていることから

今回、同じくらいの7.1KW うるさらXに

取替することになりました(*’ω’*)



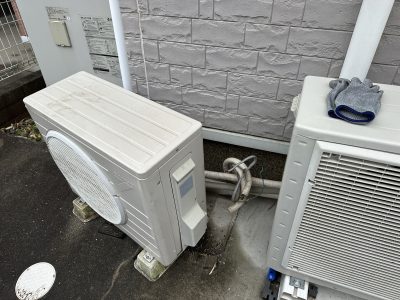

左側のおおきな室外機、こちらが今回取替になります(‘ω’)

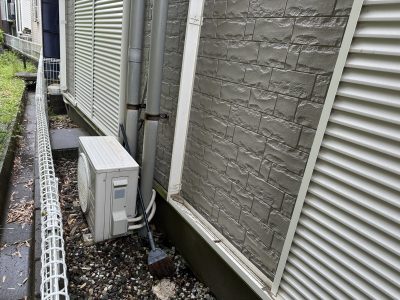

スリムダクトはこのまま再使用です(*’ω’*)



軽トラで一式積んできた材料をちかくまでつけます(*’ω’*)



まず室外機を撤去(*’ω’*)

左の配管は、2階の別のエアコンの撤去された跡の

ようですね(*’ω’*)



いるんですよ、、彼が、、

彼はこういうところ大好きなんです(; ・`д・´)



この工事は2月のまだ寒い時期でしたが、

寒い冬も、こうした断熱材の近くにいれば過ごしやすい!



配管も外して、室内機を取り外します(*’ω’*)



古い室内機も撤去です(‘◇’)ゞ



取り外したあとは綺麗に清掃(*’ω’*)



古いエアコンには埃やカビが少々こびりついている(‘ω’)ノ



パッと見、綺麗に見えても、どうしても掃除が

行き届かない箇所はあるんですね(*’ω’*)





さて、新しい配管をつっこんで、機器を取付していきます!



貫通穴が左出しなので、冷媒管を先に接続、延長

しておきます(‘ω’)

さすがに7.1Kw級になると、前に出っ張りが多くて、

一人作業では設置しにくいので、

二人で確実に取付(*’ω’*)



4分の冷媒管になるので、手ではなかなか綺麗に曲げ

にくくなりますが、

パイプベンダも後でいれにくい、、



そんな時役立つアイテムが、この、、

、名前なにかわかりませんが、、、ジャラジャラしたやつ”!



急激に曲げると、へしゃがってしまって、配管を駄目に

してしまいますが、

これをさしこんで曲げることで、

このように、ポクンと折れ曲がることを緩和して、

なだらかなアールを形成できます(‘ω’)ノ



はい、ここまでくると、もう終わったようなもので、

もとのスリムダクトのカバーを再使用して蓋をして

いきます(‘ω’)



室外機側のアースも打てるところは、かならず打ち込んで

接続します(*’ω’*)

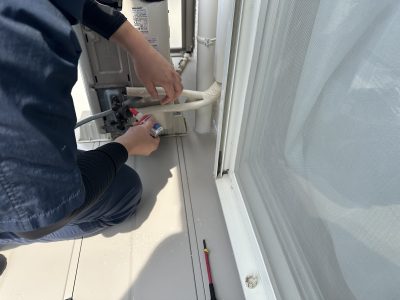

フレア加工をして形を作っておいて、

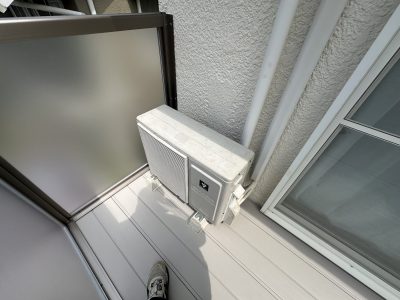

室外機を設置(*’ω’*)

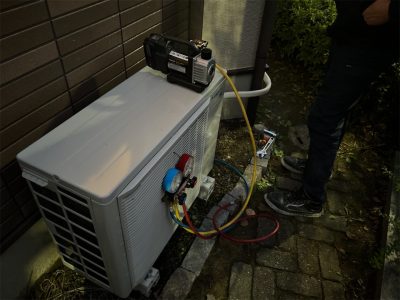

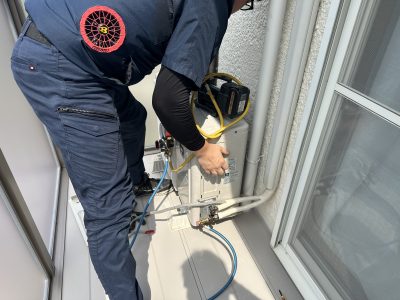

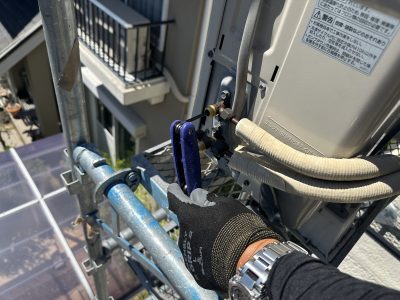

真空引きを行います(*’ω’*)

量販店のエアコン専門でまわる業者で、悪質なところは



このエアパージを行わないこともあります(; ・`д・´)

面倒なのと時間がかかるので、次の現場に早くいくために

省略するってわけです(; ・`д・´)



しかしこれは配管内を乾燥、真空にする大事な工程なので

省略するなんて、職人ならば考えられません(; ・`д・´)



配管内に水分が残ったままだと、

充分な能力を出せないので、お客様には小さな差で

わかりにくいかもしれませんが、



見えないところこそ、きちんとするのがプロってやつですw



作業完了です(^^)/

エアコン室外機移設に伴う電源移設②!

はい、みなさまこんにちは( ゚Д゚)!

豪邸でのエアコン室外機移設工事がつづいております(‘ω’)

エアコン室外機移設に伴う電源移設①!

本日のメインは、3台目の室外機の移設作業です(‘ω’)ノ



前回、2台目の大きな室外機を移設し終わりました(‘ω’)



2段で置いてある室外機、こちらが、犬走りの工事で

邪魔になるということで、上段を4m程左へ移設(‘ω’)



そして下段を後ろの壁に架けます(‘ω’)



左の方で1,2台目の移設が完了し、

残るは、右の下段のみ(‘ω’)



下段の室外機を、後ろの壁に架けたいのですが、

茶色の雨樋が邪魔になってきます、、(; ・`д・´)



防水コンセント、こちらが結局室外機に隠れて使えなくなる為

左側の電源盤のほうへ電源を送って使えるようにします(‘ω’)



今回も、施主様は不在のため、リモコンをわたされ、

屋外から冷房運転をして、ガスを回収して移設します(; ・`д・´)



ガスを回収している間に、、、



雨戸電動シャッター用の電源を右隣の戸のほうへ

配管を継ぎ足していきます(; ・`д・´)



この壁面には、4枚引き違い戸が2箇所あり、

両方将来用に電動シャッター用の電源を4×4ボックスに

置いて置きます(‘ω’)



後付のシャッターが設置されても邪魔にならないように、

軒の一番上を配管しておきます(‘ω’)

両隣の後付シャッターがきても邪魔にならず、

雨樋を交わして、出来るだけセンターよりに設置してほしい

ということで、この位置で、壁掛け(‘ω’)



ナイログ、、こやつをつけるだけですごく安心感(; ・`д・´)



配管を接続し、真空引きをしている間に、

横の防水コンセントの電源取出しを行います(; ・`д・´)



この防水コンセントはここでも使いたいということで、、



接続用の4×4ボックスをつけて、上に防水コンセントを

取付するように配管(‘ω’)

地中埋設にて左の電源ボックスに電源を送っておきます(; ・`д・´)



前回に30m程離れた防水コンセントからも

電源盤に電源を送る為に細工しておりましたが、



この薪の棚の向こう側にある防水コンセントから

新設の電源盤まで地中埋設管を仕込んでおきます(‘ω’)



単相電源、、防水コンセント達と兼ねていますが、

3箇所程取り出して、



この真ん中のウオルボックスに集約(‘ω’)



室外機3台がそれぞれ移設完了いたしました(‘ω’)



数か月後、お庭が完成した時の写真を造園業者様の

社長より少し送っていただきました(‘ω’)

室外機廻りの様子はうかがえませんでしたが、

ほんとに全面タイル貼り、、Σ( ゚Д゚)すご



最終的な綺麗な仕上がり写真はとれませんでしたが

移設と電源工事は完了いたしました(*’ω’*)



古い業務用エアコン撤去工事!

はい、みなさまこんにちは( ゚Д゚)!

某運動公園内、体育倉庫に古い業務用エアコンがあり、

内装工事をするのかわかりませんが、

エアコンを撤去してほしいとのご依頼がありました(*’ω’*)



物置状態でほぼ使われていない一室があり、



そこにレトロな空調機の室外機がありました、、。



こちらを撤去します(; ・`д・´)



そして室内機は、縦に据置型の動力型です(‘ω’)

早速分解していきますが、

古すぎて、ビスやナット類がうまくまわりません、、(; ・`д・´)



冷媒配管の接続部もサビサビでまわらず、、



冷媒管の断熱材の中はひどい腐食、、(; ・`д・´)



ガスが回収できないときは、やむを得ず

ピンホールを開けて、大気に開放します、、(; ・`д・´)



古くてほとんどガスがぬけていました、、(‘ω’)

壁際で、室内機間の配管類をちょんぎります(‘ω’)



配管類を撤去します(‘ω’)



機器を撤去し、積み込んで作業完了(‘ω’)



このあと、鉄屑等適正処分しました(*’ω’*)





エアコン室外機移設に伴う電源移設①!

はい、みなさまこんにちは( ゚Д゚)!



夏場でしたが、エアコン室外機を移設して外構工事を

行っていた現場がありました、、

エアコン室外機移設、電源等移設②!

動力室外電源の室外機を移動しようと思ったら、、



その室外機は三相ではなく、単相でした、、という

悲しい事態に遭遇したところでしたね、、(; ・`д・´)



さて、今回は、大きな室外機を移設したいと思います(‘ω’)





一番大きな室外機のガスを回収している間に、



庭の外側沿いにフェンスなどの外構工事をしており、

庭園灯を数か所追加するようなので、



今回電源盤を増設する箇所からフェンスへ向けて

将来用の電源を配線しておこうとおもいます(; ・`д・´)



今は土の状態ですが、このあたりは全面タイルを貼るそう

なので、先に配管を通しておきます(; ・`д・´)



ガスが回収し終わったので、配管、配線を取外し(‘ω’)

充分な容量の単相回路が無いため、数メートル離れた防水

コンセントから分岐して、電源を追加する事にします(‘ω’)





防水コンセントは外して、配管する段取りだけして、

こちらは次回に配線しようと思います(‘ω’)



今日のメインは、この戸の上の配管を取っ払うことです(‘ω’)

画面右にある大きな室外機を左に移設します(‘ω’)



ドレンは、VP20で外に蹴りだしていたので、

こちらのエアコンは天井埋込ということですね(; ・`д・´)

(※室内には入室できず、リモコンだけ渡されていて

室外から冷房運転してガス回収)





室外機と室外機の間に、電源盤を設置します(‘ω’)



この戸の上に後付で電動シャッターをつけるようです(‘ω’)

そのシャッター用にも配管を新設したいところです(‘ω’)



エアコンの配管を仕舞していきます(; ・`д・´)

換気のパイプも入っているのでSD100でも

パンパン、、(; ・`д・´)



エアコンのダクトのすぐ横に、シャッター用の電源で

VE22を配管します(‘ω’)

その横は、もうひとつ左の壁からの三相電源の

CVT22sqの入ったVE28です(*’ω’*)



大きな室外機を移設してきたので、

フレア加工し直して、接続していきます(‘ω’)



真空引きをしている間に、

横の電源盤の接続にかかります(‘ω’)



電源盤の仕舞も完了(‘ω’)





この戸の横には後付シャッターが50㎜くらい

出っ張ってくるので、ギリギリの計算で設置してます(‘ω’)



試運転でドレンから水が落ちてくるのを確認(‘ω’)



戸の上の配管が撤去出来て、スッキリしました(‘ω’)

他の防水コンセントから単相電源をとるのに

配管をのばしておきます(; ・`д・´)



全面タイル貼りにするために、いまなら配管を埋設

してしまえるからです(; ・`д・´)



この広い庭の数か所に庭園灯が設置されますが、

そのスイッチを自動点滅器などではなく、

手元スイッチで入り切りしたいということなので、



戸を出てすぐの室外機の上にスイッチを取付(‘ω’)

吸い込み口をだいぶ配管でふさぐ形なので、

能力が落ちますよというお話はしたものの、



施主様の意向で、前から見たときの仕上がりを重視(; ・`д・´)



電源盤にそれぞれいろんな配線を集めてくる(‘ω’)

前から見たときの仕上がり重視で

ほぼ綺麗に仕舞できました(‘ω’)





さて、2段置きしていた、下側の室外機、、



こちらも土間をしあげるのに邪魔になるので

壁づけ金具を用いて、上にあげたいと思います、、(; ・`д・´)





、、次回へ続く(; ・`д・´)





エアコン新設、コンセント増設③!

はい、みなさまこんにちは( ゚Д゚)!

エアコン新設に伴う、ブレーカー増設、

コンセント増設工事のシリーズ、第三回目です(; ・`д・´)

エアコン新設、コンセント増設②!

前回、外壁への貫通穴をあけたので、

まずは室内機を設置してしまいます(‘ω’)



室内機を固定します( `ー´)ノ



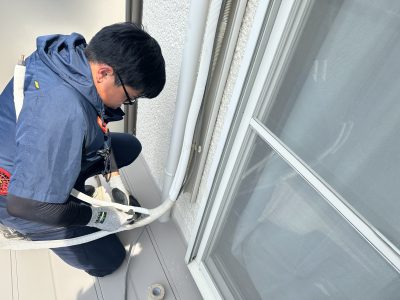

ダクトのほうもすすめていきます(‘ω’)

冷媒配管などを接続します(‘ω’)



立ちおろし配管を進めていき、

室外機までの配管を決めてしまいます(‘ω’)



室外機を設置し、配管の長さをカット(‘ω’)





フレア加工します(‘ω’)



弊社の若いエースにできるだけ作業をしてもらって

体で覚えるようにします(*’ω’*)



コンセントを収めて、フィルター取付など

屋内のほうを仕上げていきます(‘ω’)ノ



真空引きも終わり、室外機側も完了(‘ω’)ノ





作業完了です(‘ω’)ノ



最近は、虫の侵入などを考慮し、ドレンにもちゃんとカバー

を先端につけるようにしております(‘ω’)



こちらのお宅の、2階のエアコンをふとみてみると、、



ダクトから露出してテープ巻の冷媒配管、、



紫外線で、すでにテープがめくれている箇所が確認、、。



これも数年後、もっと浸食されていくことになるので

気を付けたほうがいいですね、、(‘ω’)





安さだけを追求して、あまりにも工事を簡素化しすぎると

かえって長持ちしなくなりますので

量販店で工事費込みで安いエアコン工事をしている場合は

特にこうした屋外の工事の品質を見ておく必要があります(‘ω’)

エアコン新設、コンセント増設②!

はい、みなさまこんにちは( ゚Д゚)!

前回、コンセント増設のために分電盤を改修したお宅ですが、



エアコン新設、コンセント増設①!

今回はエアコンの設置模様をお伝えしていきます(‘ω’)ノ



前回の分電盤の改修を行っている間に、



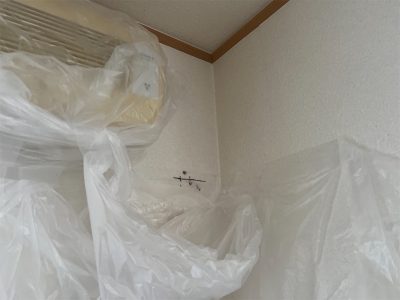

取付板で、穴あけ位置を決めます(*’ω’*)



昔の外壁は、こんな風にラス(金網)が入っていたりして、

コアの刃を傷めたりします(; ・`д・´)



壁厚自体は薄いので、わたくしは、細いコンクリートキリ



そして木地に当たった場合はギムネなどを円形に貫いて

いって、ラスをニッパーで切りながら形を整えます(‘ω’)ノ



そして、貫通スリーブはきちんといれて隙間はパテや

コーキングで後は処理します(; ・`д・´)



室内機に連絡線をつけている間に、

外はダクトを配管します(‘ω’)



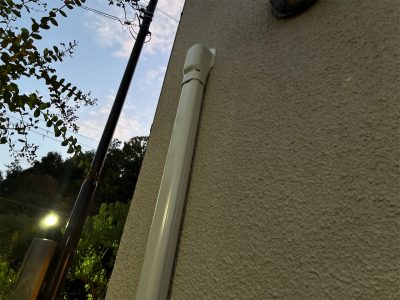

弊社ではできるだけテープ巻だけでなく、ダクトでの保護を

推奨、提案します(‘ω’)

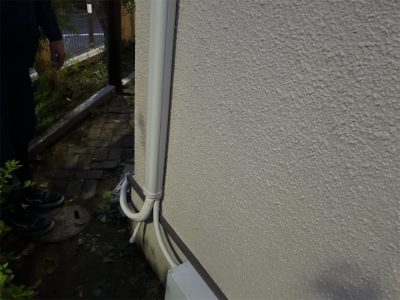

ご近所様にちょうど、テープ巻のみの配管処理のお宅を

発見しましたが、、、

雨樋にインシュロックに数か所固定しているだけでした、、。

これは経年劣化で、数年後大変なことになります、、。

いい例が、このお宅のすぐ横にありました、、(; ・`д・´)



はい、こちらが数年後の未来の姿ですね(; ・`д・´)

紫外線によって、かならず、こんな風になり、

最後は銅管がむき出しになり、連絡線の外装もむけてきて

漏電の原因になります(; ・`д・´)

なのでスリムダクトにいれて配管すべきなのです(; ・`д・´)



さて、、



次回へ続く(; ・`д・´)w!

エアコン新設、コンセント増設①!

はい、みなさまこんにちは( ゚Д゚)!

今回はあらたにエアコン用のコンセントを増設し、

ルームエアコン新設の様子をお伝えします(‘ω’)







リビングダイニングの外壁側の窓上にエアコンを設置します(‘ω’)

ご覧のように、ここにはエアコン用のコンセントが無いので

新たにコンセントを増設します(‘ω’)ノ



この裏は、小さなテラスがあり、踏み石の横が空いている

ので、雨戸の戸袋を迂回して冷媒配管をもってきて、

室外機を設置します(‘ω’)



エアコンを設置する向かい側の廊下に分電盤があり、

分電盤の裏が、収納スペースになっています(‘ω’)



その収納スペースの天井が隠し開口になっており、

天井裏がのぞけるようになっていました(*’ω’*)



さて、こんな時はオレンジ棒で壁の隙間の配線をします(‘ω’)





エアコン用のコンセント設置予定箇所に小さな穴をあけて

電線を突っ込んでみる(; ・`д・´)



もし、配線が通らなかったり、横に木地や障害物があった

ことを考えて、いきなりコンセントの開口を開けてしまう人は

あまりいません(; ・`д・´)

ふむふむ、外壁側まで見通せるので、ちょちょいのちょい

ですね(‘ω’)ノ



電源線を引っ張りだして、配線を点検口の上までもって

きます(‘ω’)



さて、続いては、分電盤廻りの配線です(‘ω’)ノ



分電盤には空きブレーカーが無いため、

ブレーカーを増設します(‘ω’)ノ



古いタイプの分電盤なので、予備スペースもないので、

露出で、よこにブレーカーをつけるしかありません(; ・`д・´)



分電盤の横にさきほどのエアコン用コンセントから入れた

配線を壁から出し、

分電盤からの電源線も同じ穴からだします(‘ω’)ノ



その電源線を分電盤に返して、電源を銅バーから取り出します(‘ω’)



停電し、増設ブレーカー取付、

銅バーから電源を取り出します(‘ω’)ノ



露出を出来るだけ最小限にして、ブレーカーの増設完了!



さて、これでゆっくりエアコン取付をしていきます(‘ω’)ノ



、、次回へ続く(; ・`д・´)!

エアコン室外機移設、電源等移設②!

はい、みなさまこんにちは( ゚Д゚)!

エアコン室外機移設に伴う電源等のレイアウト変更の

様子をお伝えしております(; ・`д・´)

エアコン室外機移設、電源等移設①!

前回、エアコン室外機の一番小さいものを移設したので、

その横にもう一台室外機を移設していきます(‘ω’)



エアコンの室外機電源やシャッターなどの電源となる

小さな分電盤変わりのボックスをとりあえず設置(‘ω’)



幹線のCVT22sqが貫通しているプルボックスを上に

あげます(‘ω’)

配管をやり直して、庇の出来るだけ上にあげます(‘ω’)



そして、もうひとつウオルボックスを取付し、

CVT22sqをそこにいれます(‘ω’)



真ん中につけたボックスにこのCVT22sqを入れて、単相回路の

電源にしたかったのですが、



このCVT22sqは三相回路であったことが判明したので

今使っているブレーカーをそのまま移設することに

します(; ・`д・´)

はい、ブレーカーを移設し、三相電源をここからとるのですが、

この日は時間が足りず、



室外機は次回に移設するということで、

仮設の配線を転がします(; ・`д・´)



既設の余っているパイプでほごして、土間を転がして、

室外機にかりに接続しておきます(‘ω’)

この大きな室外機電源のエアコンは

6.3Kwの埋込型のエアコンなので、ドレンもきちんと

VPで配管し直すのに部材が足りず、

次回に移設します(; ・`д・´)



架台の上にのっていた室外機を、配管を取らず、

そのまま曲げながら地上へ仮におろします(‘ω’)

脚立などで転倒防止で固定して

次回工事の準備をしておきます(; ・`д・´)



CVT22sqから単相電源を皆とるつもりだったのが

無くなったので、



他のつかっていなさそうな防水コンセントから電源を

引っ張ってくるしかありません(; ・`д・´)



同じ階の屋内には分電盤があったのですが、



クローセットの中で、あたりには点検口も何もなく、、



床は室内も全部タイル貼り、RC造りで、高さも3m程あって、

外部に貫通できそうな部屋は上がり天井になっていて

点検口も作れなさそう、、(; ・`д・´)



新たに電源を分電盤から隠ぺい配線は不可能、、(; ・`д・´)

露出配線もダメな施主様だったので、外部である電源を

見繕うことになりそうです(; ・`д・´)
