はい、みなさまこんにちは( ﾟДﾟ)！

某ゴルフ場にて、高圧ケーブルの撤去工事です( ﾟДﾟ)

停電による古い高圧ケーブル撤去工事①！　-兵庫県岐阜県高圧工事-

前回にハンドホール前に設置されたバックホウ

夕刻、停電して作業開始(‘ω’)ノ

中のプルボックスではこんな感じで、

真ん中の高圧ケーブルを撤去するのですが、

泥で色が変わっております(‘ω’)

おそらくサビや泥が噛んでて、人力やそこらでは

引っこ抜けないのでしょう(; ･`д･´)

電線に穴をあけて、ﾀｷﾛﾝ線をｱﾐｿｰに巻き付けて

滑らないように固定し、、

ズズズっと油圧のパワーで電線は動きます(‘ω’)！！！

動いたことを確認し、各所で電線を切断しながら

撤去を進めていきます(‘ω’)

無事に電線はひっこぬけました(; ･`д･´)

ｹｰﾌﾞﾙのｼｰﾙﾄﾞｱｰｽがｹｰﾌﾞﾙヘッドで渡っていたので

そこだけ圧着接続をして、作業完了(‘ω’)

わかりにくいですが、古い高圧ケーブルは撤去でき、

あとは滋賀県の電気工事業者様にて

高圧ケーブルを入線して続きの作業をしていただくと

いう運びです(‘ω’)ノ

こんなイレギュラーな仕事も遠方ですが

引き受けますので、まずはご相談を(‘ω’)ノ

はい、みなさまこんにちは( ﾟДﾟ)！

今回のご依頼は、撤去工事のみのご依頼(^^)/

岐阜県の某ゴルフ場で高圧ケーブルの入替

工事が有りまして、

ユンボをﾕﾆｯｸ車に載せて、兵庫県からはるばるとゴルフ場へ

行ってまいりました(; ･`д･´)

高圧ケーブルを取替するのに、最終ハンドホールから

電気室へ入ってLBSまでの間の高圧ケーブルが

どうしても撤去できないということで、

いつもお世話になっている滋賀県の電気工事業者様より

ご相談が合って、

今回、バックホウにて古い電線を撤去することにしました(‘ω’)ノ

中はこんな感じで、この最終ハンドホールから手前の

高圧ケーブルは既に抜き取って、

ここでぶち切っているようです(‘ω’)ノ

高圧でポンプの電源線か何かの送り側の回路なので

とりあえず、LBSで切っていて、

高圧ケーブルを入線し終わったら通電するそうです(‘ω’)ノ

電気室は、半分地下のようになっており、

先ほどのハンドホールから、直線で２ｍほど貫通パイプで

右上にあるグレーのプルボックスに入っているようです(‘ω’)

そこから左へ配管がのびており、

この奥にLBSが二つ並んでいるうちの右側に

繋がっています(‘ω’)

LBSの２次側は離線されており、仮にﾌﾚｰﾑにくくって

ありますね(‘ω’)

今回は、ここからハンドホールの間の２０ｍくらいの

高圧ケーブルの撤去を停電工事で行います(‘ω’)

水中ポンプで水を抜いている間に、

バックホウをハンドホールまでもっていって、

準備します(‘ω’)ノ

、、、次回へ続く(; ･`д･´)！

停電による古い高圧ケーブル撤去工事②！　-兵庫県岐阜県高圧工事-

はい、みなさまこんにちは( ﾟДﾟ)！

PCB含有トランスの撤去工事がつづいてます(‘ω’)ノ

前回、屋上の電気室内から屋上階への扉付近まで

移動に成功しました(‘ω’)ノ

低濃度PCB含有高圧ﾄﾗﾝｽ処分①！　-兵庫県高圧電気工事-

低濃度PCB含有高圧ﾄﾗﾝｽ処分②LGR,HGR,ZCT交換！　-兵庫県高圧電気工事-

低濃度PCB含有高圧ﾄﾗﾝｽ処分③！　-兵庫県高圧電気工事-

さて、早朝から停電して高圧機器の取替をしていましたが、

朝の９時になったので、

道路使用許可のとおり車道を規制して、

ラフタークレーンを設置します(‘ω’)ノ

いつもお世話になっている、警備会社様　３名を

配置し、片側通行を実施(‘ω’)ノ

トランスの引き取り業者様のトラックが到着し、

規制内に停車してもらいます(‘ω’)ノ

あとは１６ｔのラフター様にかかればお手の物(‘ω’)ノ

トランスを、引き取り業者様のトラックに直接載せて、

あとは引き取り業者様に収集運搬をお任せ(‘ω’)ノ

屋上でも地下でも搬出入が難しい場所での

トランスの入替はお任せください(‘ω’)ノ

はい、みなさまこんにちは( ﾟДﾟ)！

PCB含有のトランスの搬出と処分の続きです(‘ω’)ノ

低濃度PCB含有高圧ﾄﾗﾝｽ処分②LGR,HGR,ZCT交換！　-兵庫県高圧電気工事-

トランスが屋上の電気室に残されたままなのを

地上に降ろすところからはじまる(‘Д’)

はい、こちらがPCB含有のトランスです(; ･`д･´)

見てのように、ハンドリフトなども旋回できるスペースもなく

おおがかりな装置は使えない(; ･`д･´)

そこで、　【三脚ヘッド、スパイクセット】

というものを使う(‘ω’)ノ

１トンまで耐えれて、

任意の長さの単管φ48.6を取付して、

チェーンブロックを設置できる代物だ(‘ω’)ノ

2トン吊りのアルミのチェーンブロックが有るので、

ｺﾝﾊﾟｸﾄにそして軽々とこの３００㎏のトランスを持ち上げる

ことができる(*’ω’*)

そして重量用の台車に載せて、

屋上の外まで移動(‘ω’)ノ

この階段の踊り場の段差もブロックやコンパネなどで

高さをフラットにすれば、ドアの外まで出せます(‘ω’)ノ

、、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

低濃度PCB含有高圧ﾄﾗﾝｽ処分①！　-兵庫県高圧電気工事-

PCB含有トランスの撤去だけに停電させるのは

勿体ないということで、

停電した際に、高圧機器の取替をします(^^)/

今回取替の機器は、

LGRが２台、そしてHGRが一台、ZCT３台です(‘ω’)

LGR（漏電火災警報器）はこんな感じでだいぶ古いので

昔のタイプは大きいのですが、

最近のはもっとコンパクト化されており、

開口をプラ板などで一旦小さくして、

その真ん中に新しい開口を開けて、機器を挟むという

方法で取付します(‘ω’)ノ

接続部は中にたいていあるので、

全面はスッキリしていいのですが、背面は埋込タイプは

大変です(; ･`д･´)

さて、ZCTの方も交換していきます(‘ω’)

この漏電を感知する接地線に通して設置されている機器です(‘ω’)

電灯、動力とそれぞれLGR用のZCTを交換(‘ω’)

そしてHGR（無方向性地絡継電器）は開口寸法が

ぴったり合ったので後継機種にて交換(‘ω’)

HGR用のZCT（零相変流器）も交換(‘ω’)

交換後のリレー試験もOK(‘ω’)

とりあえず、高圧機器の取替は完了したので

あとは停電している間にトランスを電気室から搬出します(‘ω’)ノ

、、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

今回は特殊な仕事で、PCB含有の高圧ﾄﾗﾝｽを

処分するというご依頼です(‘ω’)ノ

既に他工事で高圧ﾄﾗﾝｽは取替されていて、

PCB含有のために、現場にとりあえず保管され続けていた

ﾄﾗﾝｽを今回撤去、搬出、そして処分することになりました(*’ω’*)

現場はこのような６階建てのテナントビルでして、

屋上の階に電気室があります(‘ω’)

こちらが屋上階で、ドアを入ると、

電気室があり、さらに奥へ進むと、

PCBの含まれたトランスが置いてあります(‘ω’)

これをどうにかして、地上階へ運び出して、

処分業者に引き取ってもらうというわけです(; ･`д･´)

ﾄﾗﾝｽの頭上にはｹｰﾌﾞﾙﾗｯｸがあり、天井はスラブのデッキが

むき出しで、上から吊るには、ちょっと心許無い、、

ﾄﾗﾝｽの重量は295㎏、、

およそ３００㎏を吊り上げて、荷台か何かに載せて、

横移動したのち、

屋上へ出る扉から外にだすか、、

若しくはこの階段にておろしていくか、、、

ただ、この階段の勾配がキツすぎるのと、

蹴込みも小さく、300キロの重量物をおろしていくのは

リスクが高い、、、

というわけで、　この屋上階へのドアから、

外に出して、

車道にラフタークレーンを設置し

楊重作業にて地上へ下ろすことにしました(; ･`д･´)

車道幅など採寸し、施工計画、見積を作成し、

警察へ道路使用許可申請をします(^^)/

停電させないと危険なため、

停電させるついでに、HGR,LGR、ZCTの更新も

おこなうことになりました(‘ω’)ノ

このZCTも停電しないと取替できないので、

ﾄﾗﾝｽ撤去の時に一緒にすることで決定いたしました(‘ω’)

、、、次回へ続く(; ･`д･´)！

低濃度PCB含有高圧ﾄﾗﾝｽ処分②LGR,HGR,ZCT交換！　-兵庫県高圧電気工事-

低濃度PCB含有高圧ﾄﾗﾝｽ処分③！　-兵庫県高圧電気工事-

低濃度PCB含有高圧ﾄﾗﾝｽ処分④！　-兵庫県高圧電気工事-

はい、みなさまこんにちは( ﾟДﾟ)！

産業廃棄物処理シリーズで

今回は最後のケイ酸カルシウム板になります(‘ω’)ノ

産業廃棄物処理！蛍光灯、金属屑、ケイ酸カルシウム板処理！①　-兵庫県公共工事-

産業廃棄物処理！蛍光灯、金属屑、ケイ酸カルシウム板処理！②

産業廃棄物処理！蛍光灯、金属屑、ケイ酸カルシウム板処理！③

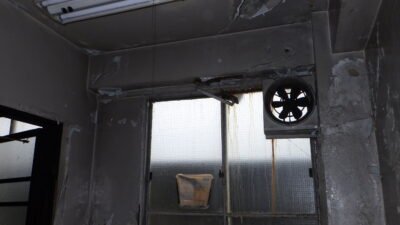

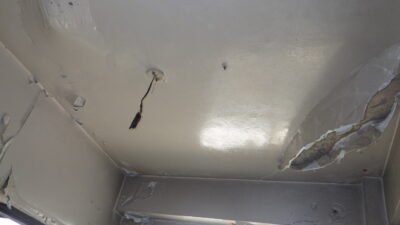

トイレの天井など、白い天井でペンキを塗って仕上げている

表面がなめらかなアレです(‘ω’)ノ

このケイ酸カルシウム板は、年代によってアスベスト含有

の可能性が高いものが多い(; ･`д･´)

アスベストが入っているかはいっていないか、どちらか

微妙な場合は、【みなし】として、入っているかもしれない

テイで処分をします(‘ω’)ノ

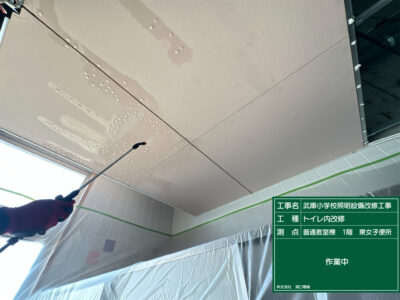

方法としましては、毒ガスマスクみたいな装備をして、

撤去する部分を湿潤し、撤去時に粉が飛散しないように

します(; ･`д･´)

大気に開放されてしまっては、作業員の安全だけでなく

関係のない周囲にも危険が及ぶことになる為、

そういった事態を避ける為に、

大気汚染防止法によってもこのアスベストの除去は細かく

謳われています(; ･`д･´)

建築物石綿含有建材調査者講習！ | 株式会社浦口電機

↑令和４年４月より、アスベスト事前調査は

元請業者の義務になっておりますので、

気になる方は４年前のブログを参考にしてください(‘ω’)

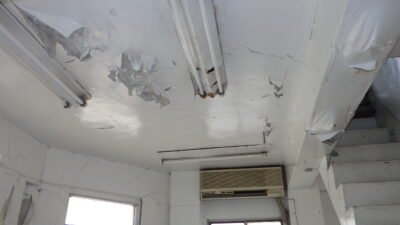

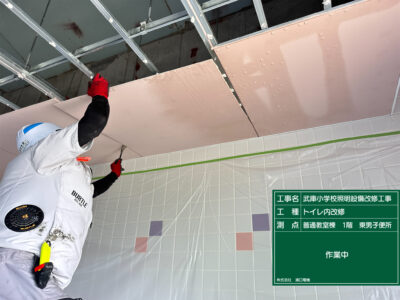

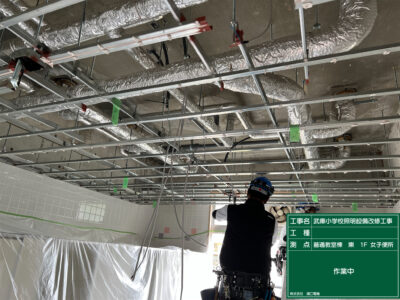

はい、ケイ酸カルシウム板がはがされます(‘ω’)

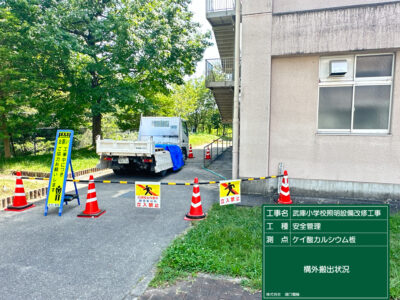

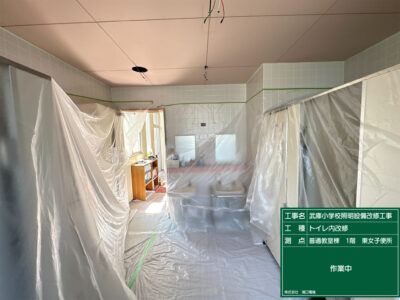

アスベスト含有（みなしも含む）の除去では、

その現場と構外搬出ルートや積込場もきちんと区画して

関係者以外を立ち入らせてはいけません(‘ω’)

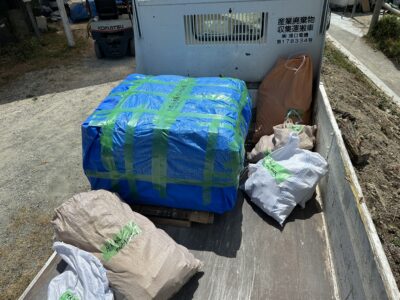

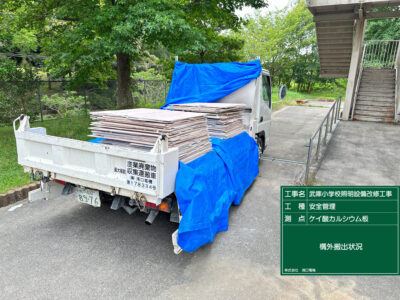

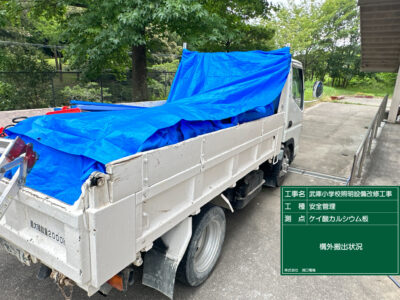

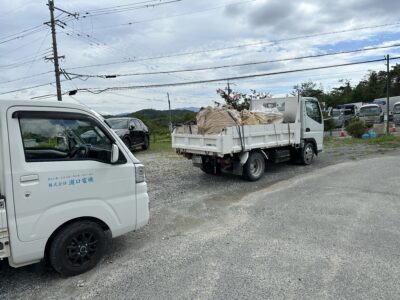

運搬中に粉が飛散しないようにシートなどで覆って

それから自社の敷地にその都度持ち帰ります(‘ω’)

フォークリフトで荷卸ししやすいように、パレットなどに

おいて処理施設に運んであげると、喜んでくれます(‘ω’)

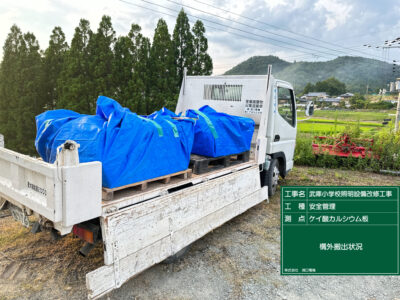

さて細かい破片などもきっちり袋に詰め込み、

飛散防止の処置をしたところで、

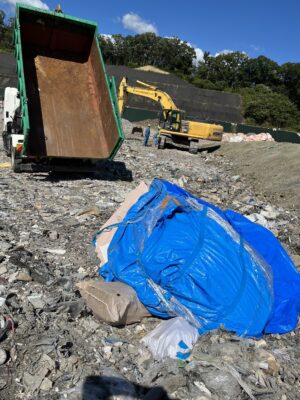

今回は最終処分場へ運搬します(‘ω’)

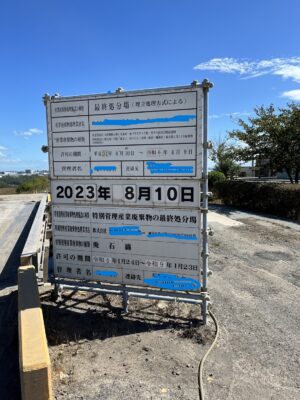

はい、処分場に到着です(*’ω’*)

これで最終処分が完了したらマニフェストが

後日おくられてくるという流れです(‘ω’)

費用ももちろんそうですが、こうした手間が

元請業者には必要なんですね(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

産業廃棄物処理について語っております(*’ω’*)

金属、蛍光灯についてはこちら↓

産業廃棄物処理！蛍光灯、金属屑、ケイ酸カルシウム板処理！②

今回は石膏ボードの処理です(‘ω’)ノ

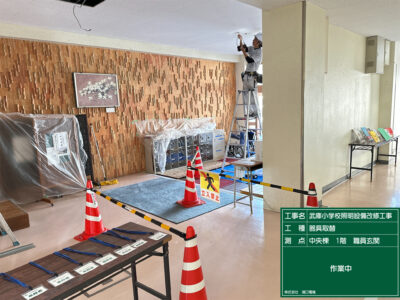

埋込の器具をLED化する時、開口寸法が合わなかったり、

器具の位置を大幅に買えたり増設したりする場合は、

建築工事も一緒になって、天井を張替したりします(‘ω’)ノ

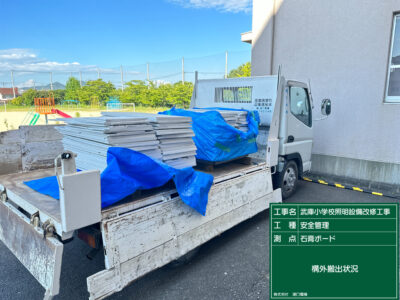

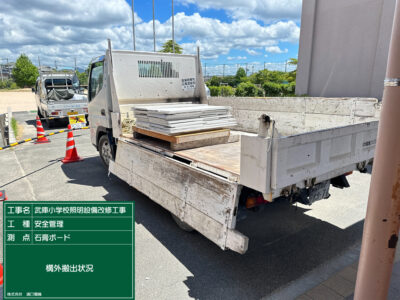

天井材（石こうボード）ももちろん建設廃棄物で

チャンと処理しないといけませんので、構外に持ち出すときは

しっかり飛散しないよう梱包して運びます(‘ω’)ノ

現場にコンテナを設置してその都度そこに貯めていく場合も

有りますが、電気工事で発生する建築工事なんかは日数で

いうとしれているので、弊社ではその日その日、小運搬して

自社の敷地にその都度もって帰ります(‘ω’)ノ

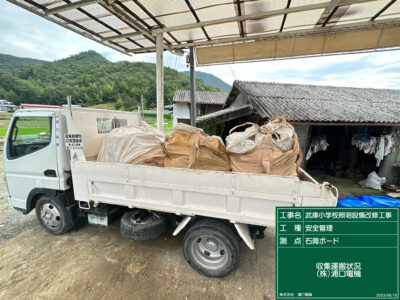

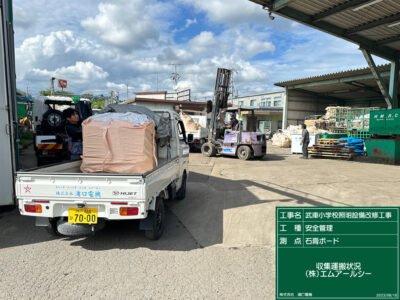

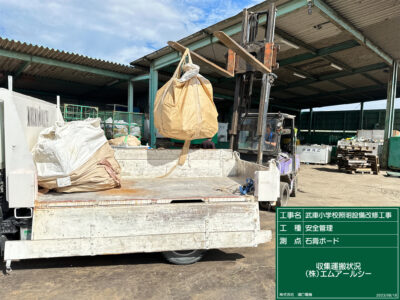

そして、フレコンの袋に移し替えて、
処分施設のフォークリフト

などで吊りやすいようにして、

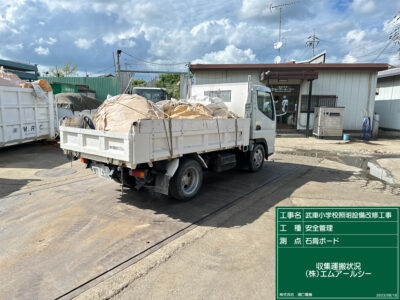

まとめて最後に処分場へ運搬します(‘ω’)ノ

処分施設に到着すると、秤（はかり）で記録をとり、

荷卸しします(‘ω’)ノ

そこから中間処理施設から最終処分場までまた収集運搬し

処分をする場合がほとんどですが、

あとはしばらく待っていると、後日マニフェストが送られて

きて処分完了ということです(‘ω’)ノ

はい、みなさまこんにちは( ﾟДﾟ)！

橋梁下での遊離石灰除去作業の続きです(‘ω’)ノ

橋梁、遊離石灰除去作業！ｴﾌﾛﾚｯｾﾝｽ①！　-三田市土木工事-

この白いアクのようなものを遊離石灰と言いますが、

橋の底面などによく付着しているので除去します(*’ω’*)

前回とは場所が変わり、また石灰を除去です(‘ω’)ノ

橋げたの下に、こちらはステンレス製の樋がついていますが、

遊離石灰のモサモサのカスが蓄積しています(; ･`д･´)

排水口もモサモサで詰まってたので、きれいに除去(‘ω’)

橋も造ったらあとは何もしなくてもいい

というわけでは無く、定期的にこのようなメンテナンスを

しているということが今回はしれましたね(‘ω’)ノ

はい、みなさまこんにちは( ﾟДﾟ)！

産業廃棄物処理！蛍光灯、金属屑、ケイ酸カルシウム板処理！①　-兵庫県公共工事-

公共工事の裏方をみております(‘ω’)ノ

取替工事があれば、かならず撤去工事があり、

かならず建設土や建設廃材が発生します(‘ω’)ノ

今回は蛍光灯の処分についてお話(‘ω’)ノ

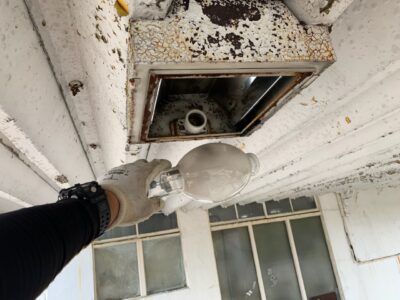

蛍光灯や水銀灯は、中に有害なガスが入っているので、

専門の処理施設にて処分する必要があります(‘ω’)ノ

まずは構内で発生した蛍光灯や水銀灯を自社倉庫に

一旦持ち帰ります(‘ω’)ノ

蛍光灯の球はﾀﾞﾝﾎﾞｰﾙなどに入れて、運搬中に割れないように

緩衝材などをいれながら梱包します(‘ω’)ノ

弊社でよくお世話になるのは、姫路の海沿いにある

処理施設ですが、こちらまでまとめて数百㎏分の蛍光灯を

運搬して、引き取ってもらいます(‘ω’)ノ

天井材が石膏ボードの場合でも同じように、

構内で発生したボードは、積み込んで、、

処理施設に運搬するのです(‘ω’)ノ

全ての廃棄物は全てこうしてどこかにもっていくわけです(‘ω’)ノ

、、次回はケイ酸カルシウム板の処理です(; ･`д･´)！
