エアコン室外機移設に伴う電源移設①！

はい、みなさまこんにちは( ﾟДﾟ)！



夏場でしたが、エアコン室外機を移設して外構工事を

行っていた現場がありました、、

エアコン室外機移設、電源等移設②！

動力室外電源の室外機を移動しようと思ったら、、



その室外機は三相ではなく、単相でした、、という

悲しい事態に遭遇したところでしたね、、(; ･`д･´)



さて、今回は、大きな室外機を移設したいと思います(‘ω’)





一番大きな室外機のガスを回収している間に、



庭の外側沿いにフェンスなどの外構工事をしており、

庭園灯を数か所追加するようなので、



今回電源盤を増設する箇所からフェンスへ向けて

将来用の電源を配線しておこうとおもいます(; ･`д･´)

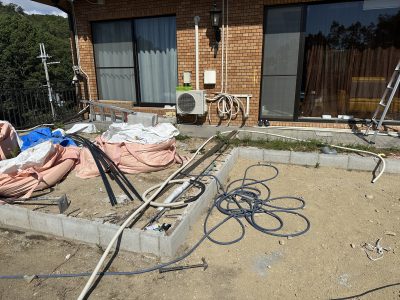

今は土の状態ですが、このあたりは全面タイルを貼るそう

なので、先に配管を通しておきます(; ･`д･´)



ガスが回収し終わったので、配管、配線を取外し(‘ω’)

充分な容量の単相回路が無いため、数メートル離れた防水

コンセントから分岐して、電源を追加する事にします(‘ω’)





防水コンセントは外して、配管する段取りだけして、

こちらは次回に配線しようと思います(‘ω’)

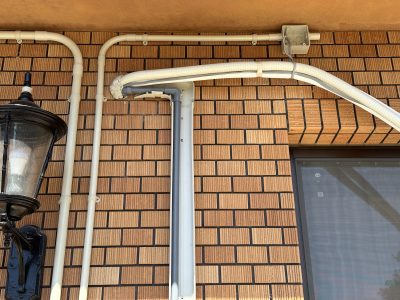

今日のメインは、この戸の上の配管を取っ払うことです(‘ω’)

画面右にある大きな室外機を左に移設します(‘ω’)



ドレンは、VP20で外に蹴りだしていたので、

こちらのエアコンは天井埋込ということですね(; ･`д･´)

（※室内には入室できず、リモコンだけ渡されていて

室外から冷房運転してガス回収）





室外機と室外機の間に、電源盤を設置します(‘ω’)



この戸の上に後付で電動シャッターをつけるようです(‘ω’)

そのシャッター用にも配管を新設したいところです(‘ω’)



エアコンの配管を仕舞していきます(; ･`д･´)

換気のパイプも入っているのでＳＤ１００でも

パンパン、、(; ･`д･´)



エアコンのダクトのすぐ横に、シャッター用の電源で

VE22を配管します(‘ω’)

その横は、もうひとつ左の壁からの三相電源の

CVT２２sqの入ったVE28です(*’ω’*)



大きな室外機を移設してきたので、

フレア加工し直して、接続していきます(‘ω’)



真空引きをしている間に、

横の電源盤の接続にかかります(‘ω’)



電源盤の仕舞も完了(‘ω’)





この戸の横には後付シャッターが５０㎜くらい

出っ張ってくるので、ギリギリの計算で設置してます(‘ω’)



試運転でドレンから水が落ちてくるのを確認(‘ω’)



戸の上の配管が撤去出来て、スッキリしました(‘ω’)

他の防水コンセントから単相電源をとるのに

配管をのばしておきます(; ･`д･´)



全面タイル貼りにするために、いまなら配管を埋設

してしまえるからです(; ･`д･´)



この広い庭の数か所に庭園灯が設置されますが、

そのスイッチを自動点滅器などではなく、

手元スイッチで入り切りしたいということなので、



戸を出てすぐの室外機の上にスイッチを取付(‘ω’)

吸い込み口をだいぶ配管でふさぐ形なので、

能力が落ちますよというお話はしたものの、



施主様の意向で、前から見たときの仕上がりを重視(; ･`д･´)



電源盤にそれぞれいろんな配線を集めてくる(‘ω’)

前から見たときの仕上がり重視で

ほぼ綺麗に仕舞できました(‘ω’)





さて、２段置きしていた、下側の室外機、、



こちらも土間をしあげるのに邪魔になるので

壁づけ金具を用いて、上にあげたいと思います、、(; ･`д･´)





、、次回へ続く(; ･`д･´)
