はい、みなさまこんにちは( ﾟДﾟ)！

最近、時計ばかり修繕している気がしますが、

今回は、三田市のなかでも、民間委託されて実質の

管理は三田市ではないところでの修繕ですが、

ご縁があって、修繕を依頼してくださってます(‘ω’)ノ

数十年前は、三田市が管理していて、

すなわち私が工事履歴をパソコンに保存しているため、

何か修繕となっても、型番や履歴がすぐわかります(‘ω’)ノ

こちらの公園の時計は、私が初めて悩んだ時計の不具合

でして、、、

この制御部を交換した際に、

交換しても、まだ不具合が直らない現象が起きて、

何回も手直しにいったのでおぼえております(; ･`д･´)

昔の制御部の接続部は、防水のコネクタ仕様になっていて、

そのコネクタ部分こそが、防水性能がいまいちで、

他の部品を全て交換しているのに、時計がちゃんと動かない

怪奇現象が起こることがしばしばあり、

このコネクタ部分を圧着接続で防水処理すると

その症状が改善されました(; ･`д･´)

その改善方法をはじめて発見したのが、今回の公園の

時計だったわけです(; ･`д･´)

、、なので、こんなに頑丈に

接続接続して融着テープもしっかり頑丈に巻いているんで

すが、、私が１０年以上前に自分でまいているので

覚えているんですね(; ･`д･´)

公園の時計ってのは、植栽などの近くに設置されており、

湿気や結露した水分の影響を受けやすいため、

接続部は処理して守れますが、制御部の基盤は、

徐々に劣化していくので、どうしても悪くなります(; ･`д･´)

今回はその１０数年ぶりに制御部の交換、、

そしてちゃんと圧着接続にて防水処理を施します(; ･`д･´)

点検口の留めボルトが腐っていて、スカスカだったので、

ｻｲｽﾞを大きくして、タップを切り直して、

ボルトでしっかり固定できるようにサービスでして

おきました(‘ω’)ノ

制御部交換完了です(‘◇’)ゞ

これでまた１０数年後、従業員さんが

この作業を覚えていて、また交換してくれることを

考えると、おもしろいですね(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

今回は、滋賀県の某小学校にて、太陽光発電システム設置

工事の高圧改修工事のお手伝いにきております(*’ω’*)

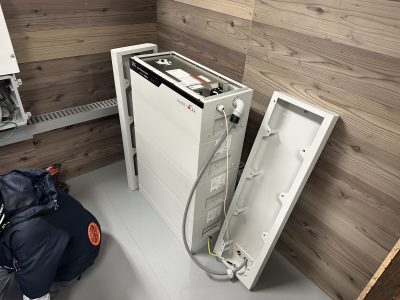

パネル工事や、パワコン、蓄電池機器設置は

別の業者様がやられており、

弊社は停電によるキューピクル内の改修工事のみ

お手伝いになります(*’ω’*)

到着し、ミーティング等、現場の説明をうける(*’ω’*)

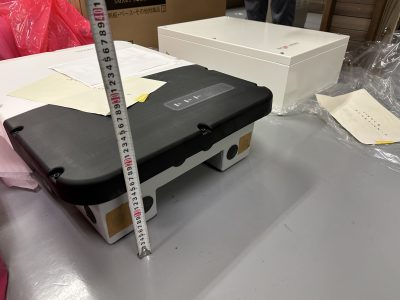

支給された材料や電線の確認をします(‘ω’)

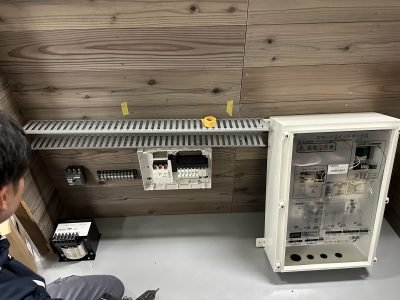

すでに、機器類はこのように屋外壁面に取付られて

ますね(*’ω’*)

OVGRとその電源取出しにUPS（無停電電源装置）などを

取付する場所を黄色いテープで明示してもらってます(*’ω’*)

停電してから、この盤面の裏側から配線します(*’ω’*)

そして、ZPD（零相電圧検出器）という機器を新設する

箇所がこのあたりになります(*’ω’*)

このたりでアングルを加工して、考えながら取付して

いこうかと思います(*’ω’*)

停電作業開始(*’ω’*)アングルを加工していきます(‘ω’)ノ

はい、こんな感じで機器を取付(‘ω’)ノ

この制御線を盤面に配線していきます(‘ω’)ノ

配線している間に、盤面では、、

着々と機器類が取付されていきます(‘ω’)ノ

ZPDの高圧の母線より電源取出し完了(‘ω’)ノ

A,D種の接地線の取出しも完了(‘ω’)ノ

作業完了(‘ω’)ノ

元請様に確認していただき、作業修了です(‘◇’)ゞ

小さな分野での依頼ですが、こうして重要な部分を

任せていただけるのは光栄なこと(*’ω’*)

またご依頼お待ちしております(‘ω’)ノ

はい、みなさまこんにちは( ﾟДﾟ)！

配水池の設置改修工事も大詰め(‘ω’)ノ

配水池でのＣ種接地改修工事④！

前回、山の上にある配水池までの接地線を入線しおわり、

あとは、掘削箇所を埋め戻していく作業にはいります(‘ω’)ノ

掘削箇所の横にあげている土を戻していきます(‘ω’)ノ

深さ３０㎝埋め戻すごとに、きっちり転圧します(‘ω’)ノ

転圧した後は、

埋設標示シートを敷設します(‘ω’)ノ

このシートの下に電線が通ってますよという道しるべです(‘ω’)

GL面から約300㎜の深さで入れておき、

もし将来、この辺りを誰かが掘削した時に、

まずユンボのツメがこのシートに引っ掛かって、

この下には、電線が走っているから気を付けて掘削しないと

自己を防ぐ重要なアイテムです(‘ω’)

U字溝をまたいで、引込柱側も埋戻し(‘ω’)ノ

埋設標示シートを入れてからは、

ふたたび土をかぶせていく(‘ω’)ノ

再び転圧(‘ω’)　これを2層転圧といい、

30センチの層ごとに転圧して土をしっかり凝縮して、

締め固めていくことが大切(‘ω’)

土って見た目より意外と、こまかい粒子と粒子の間は

空気が含まれているので、

いわばスポンジケーキのスポンジのような状態です(‘ω’)

その隙間に雨などの水分が流れてくると膨らんで

ぶわぶわになりますね(‘ω’)

最後の仕上げは、振動コンパクタで転圧(‘ω’)

締め固めるというか、敷き均（なら）すというイメージ(‘ω’)

振動をかけて、粒子を整列させてという感じ(‘ω’)

この三層転圧こそが、不陸整正といい、

きれいに仕上げる工程になります(‘ω’)

DCP PHOTO

掘削痕は綺麗に仕上がって、作業は完了です(‘◇’)ゞ

土を埋め戻すと、少し値は上がり、

最終的には、　７．５３Ωまで下げることが出来ました(‘ω’)

１０前後の接地抵抗値を下げることは、

大変で、時間と費用がかかることを皆さまに知って欲しいと

思って綴っております(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

とある公園で、古いソーラー時計が動かなくなり、

現地調査したところ、部品供給が難しいため、

時計本体ごと取替することになりました(‘ω’)ノ

蓄電池や制御部、、指針モーター、、太陽光パネルなど

いろんな部品を交換すれば長持ちするのですが、、

そもそもセイコーやシチズン

老舗メーカーでは部品供給がパナソニックなどが変わりに

請負っていたりして、なんとか繋がっているものの、

少し変わったメーカーや特注品となると、

どうしても修理できず、新しい時計に交換というものも

出てきてしまいます(‘ω’)ノ

今回のこちらの公園の時計、、

こちらもそんな時代の波に乗り切れなかった時計が設置され

ていまして、

わたしも２０年以上、公園関係の仕事していて、初めて

訪れる公園です(; ･`д･´)

ポールにバンドで巻くタイプの片面時計ですが、

新しい時計は、ポールの上から差し込むタイプで選定(‘ω’)

この時計本体に、

GPSアンテナが搭載した太陽光パネルを取付できるような

現在風のアンテナを取付します(‘ω’)

そして、それを制御する　制御部という駆動器(‘ω’)

この３点を交換です(‘ω’)井

こちらが古い制御部です(*’ω’*)

２０年以上もよくもちましたね(; ･`д･´)

まずは古い時計本体や制御部を撤去します(‘ω’)

そして新しい時計を挿入(‘ω’)

本体から下部の点検口に向かって制御線を垂らします(‘ω’)

アンテナ、モーターからのそれぞれの線を、

制御部に接続します(‘ω’)

さて、あとは時刻調整ですが、

これは電源をオンにすればGPSで勝手に自動で調整

してくれましたΣ( ﾟДﾟ)ﾊｳ

、、なんて賢くて、楽で、、

そして早いΣ( ﾟДﾟ)！

いつも時刻調整に一周ぐるりと針をまわして調整するのに

１５分から２０分はかかりますが、

こやつは、、２分くらいで完了しました(; ･`д･´)

このGPS付のパネルのおかげですね(; ･`д･´)

綺麗に、そしてこれからの管理もしやすくなって

よかったです(‘ω’)ノ

、、公園、みんなこのタイプに交換してくれないでしょうか、、

(; ･`д･´)！？

はい、みなさまこんにちは( ﾟДﾟ)！

配水池での接地改修工事が続いております。

前回で、概ね１０Ω以下の数値をたたき出したところで、

配水池でのＣ種接地改修工事③！

場面は変わって、山の上の配水池まで接地線を入線して

行く様子をご紹介(‘ω’)

下界では掘削してアース棒を打設していますが、

合間をくぐって、山のうえの配水池の制御盤まで

ハンドホールをいくつか入線していきます(‘ω’)

およそ１５０ｍほど斜面を上がっていきますが、

まずは八の字かいて接地線をのばします(‘ω’)

次のハンドホールからスチールをつっこんで、よびこみます

上のハンドホールでひっぱります(‘ω’)

次のハンドホール分を引っ張り出します(‘ω’)

、、これ２人で入線しているので、一個一個あるていど

取出していくしかないんですね(; ･`д･´)

そして、一番下のハンドホールから上に上がってもらい、

私も次の上のハンドホールへ移動(; ･`д･´)

同じ要領で、ずんどこずんどこ、登っていきます(; ･`д･´)

そして、ついに、、

頂上の配水池がみえました(; ･`д･´)

やっと場内のハンドホールまでたどり着きました(‘ω’)ノ

計装盤のアース端子に接続します(‘ω’)ノ

そして、また下界におりて、引込柱のすぐ横のハンドホール、

こちらから引込盤までを最後に入線します(‘ω’)ノ

そして、今回打設した新しい鬼より線と繋いだ接地線も

盤にいれます(‘ω’)

これらを引込盤のアース端子に繋ぎこんで完了です(‘◇’)ゞ

これで山の上の配水池とつながるわけです(*’ω’*)

、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

公園の照明が全部消灯していると依頼を受けて

調べてにいくと、漏電ブレーカーが落ちていました(‘ω’)

漏電によるブレーカーの動作だとすると、

漏電を直さないと、ずっと照明もつかないので、

緊急的に修繕しないといけません(‘ω’)

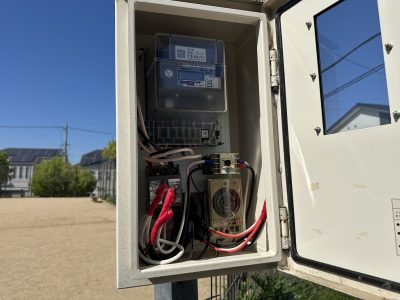

住宅地の中のグラウンドと小さな公園を賄っている照明盤

絶縁は、0.05MΩということで、

ブレーカーはあがりません(; ･`д･´)

とりあえず６灯ほどの照明なので、

照明の灯具や電源装置が悪いと予測して、一個一個

蓋を外していき、メガチェックをしていきます(; ･`д･´)

しかし、なかなかみつからないものです(; ･`д･´)

この植え込み、、植栽に点検蓋がすっぽり覆われて、、、

蓋をひらけるために、、植栽の伐採、、(; ･`д･´)

巣をあらされ、、蚊も大量に襲ってきます( 一一)

しかし、、予想に反して、ここも問題なく、、

地中埋設の電線がわるいのか、、と各接続部をばらして、

調べにかかっていたところ、、

見落としていた、一本があり、、

この点検口をみてみると、、

下が腐って、腐食している、、

すごい怪しいです(; ･`д･´)、、

蓋を開けると、

根元を補修した後があり、、点検口の開口が下半分

覆われていました(; ･`д･´)

根元の補修としては、これでいいのかもしれませんが、、

開口部をちいさくされていることで、、

このように電源線の接続部やカットアウトスイッチが

下の方にとりのこされたままである(; ･`д･´)、、。

最後に発見した、このカットアウトスイッチ、

これがすごく怪しいので、なんとか引っ張り出して、、

中をみると、湿気て濡れています(; ･`д･´)

これでまちがいなし(; ･`д･´)

この二次側の灯具か、もしくはカットアウトスイッチ

本体が悪いと特定(; ･`д･´)

なんとかカットアウトスイッチを交換し、

絶縁は直りました(; ･`д･´)

これだけ調べて、、結局はこれだけの原因だけ

なのか、、と悲しすぎる(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

工業団地内にある某工場にて、配管・配線工事です(*’ω’*)

工場のなかでは、機械が動き、耐衝撃性や耐油性などの

性能が求められる材料の選定になるので、

PF管ではなく、金属の層で覆われている、メカフレキという

可とう電線管で配管していきます(‘ω’)ノ

はい、今回は制御電線の配線ということで、

VCTF1.2sq-4Cと、ﾒｶﾌﾚｷ36タイプを使います(‘ω’)ノ

こんな感じで、中は金属の管になっています(‘ω’)

こちらをいい長さで切断し、

端部はターミナルコーンというキャップで保護します(‘ω’)ノ

そして、その配管は鉄骨の柱等に、こんな感じで

固定していくというわけです(*’ω’*)

工場に到着しました(‘ω’)ノ

精密機械がはいっている工場なんかは、このように

各ブースや入り口ごとに

エアカーテン、シャワーがついていて、

ゴミや埃をふきとばしてからでないと、次の扉があかない

ようになっています(‘ω’)ノ

お手洗いをお借りしましたが、

アルコール消毒をしないと、トイレの扉があかないように

なっていました(; ･`д･´)、、時代ですね(; ･`д･´)、、

さて、今回の現場はこの一角になります(‘ω’)

この一番上に制御盤を設置するので、そこから、

同じ３階に２回線配管、配線するのと

３階から１階に２回線配管、配線をします(‘ω’)

この消火器ボックスあたりに制御盤を新設するので

ここからまず、１階へむけて遠いところから作業を

進めていきます(‘ω’)

３階から１階まで外側からしたまでメカフレキを伸ばし、

スチールをいれます(‘ω’)

このふにゃふにゃのフレキを配管して固定してしまうと

あとで入線しても線が入らないので、

先に入線した配管と配線を固定していくという順序です(‘ω’)

制御線を入線していきます(‘ω’)

そして、柱や手すりなどに配管を固定して負荷のモーター

側へ配管を伸ばしていきます(‘ω’)

端部を仕舞し、後の接続は機械屋さんに引き継ぎます(‘ω’)

機器更新や入替はまた別日にあるようでして、今回は

それにむけての配線作業だけなのです(‘ω’)

配線していると、盤が搬入され、設置されました(‘ω’)

同じ階の配管配線も済ませて、

盤の中に配線関係は納めておきます(‘ω’)

モーター側は配線のままおいといて、後日接続です(‘ω’)

これにてほんじつの作業は完了です(‘◇’)ゞ

はい、みなさまこんにちは( ﾟДﾟ)！

配水池での接地改修工事が続いております(‘ω’)

配水池でのＣ種接地改修工事②！

U字溝をトンネルして、あとは真っすぐ掘削していき、

１０Ω以下になるまでアース棒を打ち続けるだけです(‘ω’)

まず、３本ほど打って、値を測ってみると、、、

５７．９Ω、、(; ･`д･´)チーン

まだまだ先は長い(; ･`д･´)

ある程度掘削を進めて、

鬼より線を伸ばしていき、、

アース棒を打設、

そしてアース棒のリード線と鬼撚り線を圧着で繋げて

合成値を測っていく、、(; ･`д･´)

これの繰り返しです(*’ω’*)

ずんどこずんどこ、、進んでいけば～♪、、

ある程度進んでいって、目星がつくころ、

必殺の　接地低減剤　を使います(*’ω’*)

これは接地抵抗値を落としてくれる魔法の粉末です(*’ω’*)

一袋でだいたい１～３Ωといったところですが、

その１～３Ωは掘削箇所が限りのある現場ではすごく

重要な要素になります(*’ω’*)

粉末を水を加えながら練りこんで、

そして打設箇所や鬼撚り電線にまぶしていきます(*’ω’*)

べっちょりと接続部や打設部に３袋分ほどかけていきます

、、９．３４Ω(; ･`д･´)！！

ついに１０Ωを下回りました(; ･`д･´)

ただ、９Ω代ですと、夏場など乾燥したり土質経年変化により

数年後にまた１０Ω以上になってしまう可能性があるので、

目指すは７，８Ωまで下げます(; ･`д･´)！

、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

今年の電設材料の展示会エレテピアでは工具を

沢山購入しましたが、続々ととどいております(‘ω’)ノ

その中で、今回はエグゼナの軽量ハンマードリルのご紹介！

開封(‘ω’)ノ

、、ふむ、分厚さはあるものの、初見としてはすごい

箱がコンパクトなのに驚きました(; ･`д･´)

２段になっており、まず上の段に、集塵機と充電電池の

予備を収納、あとキリなどを入れるスペースがある(‘ω’)

集塵機はHEPAフィルター付の見やすく、脱着しやすい

集塵ボックスがついている(‘ω’)ノ

そして下の段に本体と、充電器が収納できる(‘ω’)ノ

本体が長くないので、片手で持ってもバランスは良く

重さを感じない(; ･`д･´)

集塵機と電池をつけた状態で、重さは3.35ｋｇ(‘ω’)ノ

片手でも十分もてる重量である(‘ω’)

ここで計量ハンマーか、本格的なパワー系の

28.8Vの　ﾊﾝﾏｰﾄﾞﾘﾙ　ＥＺ７８８１

どちらを買おうか悩んでいる人の為に比較してみよう(‘ω’)ノ

はい、右が、ＥＺ７８８１の箱になります(‘ω’)ノ

ペタンとおいてみると、分厚さは別として、

箱のコンパクトさは、EZ7881は劣ることがわかる(; ･`д･´)

、、ただ、ボッシュやヒルティの同クラスのハンマードリルは

もっと箱がデカくて、箱の中身の収納具合は、

やはりパナソニックやマキタが断然使いやすい(; ･`д･´)

パカっと蓋を開けると、

どちらも箱の大きさをできるだけふんだんに使って

収納しているのがわかる(*’ω’*)

EZ1HD1J18Vの方は２段目に集塵機やキリなどを収納する

溜め、箱の縦横の寸法は縮めることに成功しており、

箱が小さいというのは、工事車両にも納めやすいのでとても

嬉しい限りである(*’ω’*)

EZ7881の方は、充電電池は28.8Vになるので、少し

大きいが、ﾊﾟﾅｿﾆｯｸの充電器は14ﾎﾞﾙﾄから28.8ボルトまで

おなじもので充電できるのでそこはありがたい(*’ω’*)

エグゼナの軽量ハンマーEZ1HD1J18Vは、

１８ボルトの充電電池なので、インパクトや充電ドリル

など幅広い充電工具と電池が共有できるのが最大の利点！

この両者を比較すると、本体の長さが集塵機をつけると、

こんなに変わってくる(; ･`д･´)

EZ7881の重量は、4.8kgと、　エグゼナの軽量ハンマーと

比べると、1.5ｋｇほど重いが、

本体が長いため、さらに片手で使用時は手に負担が

余計に感じられる(; ･`д･´)

ただ、パワー的には、

３分のアンカーや４分のアンカーを多発する時は、

間違いなくEZ7881のほうが、楽に穿孔できる(*’ω’*)

計量ハンマーでも３分のアンカーは全然穿孔できるが、

トンネルや、橋梁、古いRCの躯体だと

コンクリートの強度も固く、、少しパワー不足である(; ･`д･´)

６㎜のｶｰﾙﾌﾟﾗｸﾞや８．５㎜のAYﾌﾟﾗｸﾞなどの穿孔、打設

が多いかたは、この軽量ハンマーEZ1HD1J18V

お勧めです(; ･`д･´)！

↓便利なｸｲｯｸﾎﾙﾀﾞｰﾋﾞｯﾄのご紹介

後うち３分ｺﾝｸﾘｰﾄｱﾝｶｰ用ｸｲｯｸﾎﾙﾀﾞｰﾋﾞｯﾄ　UC-3040-SDS！
