はい、みなさまこんにちは( ﾟДﾟ)！

小学校の漏電改修工事のヒトコマ(‘ω’)

まず一つ目は、プール棟にて漏電調査です(*’ω’*)

もうプールなんて水回りなので漏電する要素沢山ありますが、

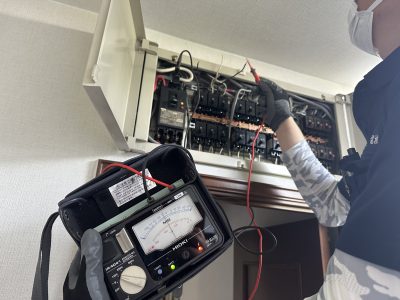

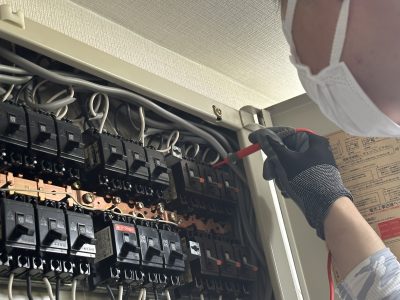

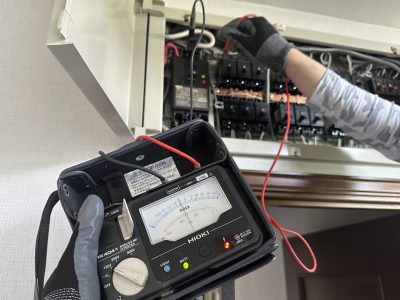

ポンプ室の盤にてまずメガチェック(*’ω’*)

調べると、このポンプ室内が悪いようです(‘ω’)

湿気で錆びたりしているのを疑って、各コンセントを

みていきます(*’ω’*)

しかしコンセントは大丈夫でした、、(*’ω’*)

意外にも、、

換気扇のスイッチについているパイロットランプが

絶縁不良の原因でした(; ･`д･´)！！

、、パイロットランプを交換して解決(*’ω’*)

さてお次は、構内柱第１柱で、A種接地の抵抗値がきちんと

値がでていないというので、しらべてみます(; ･`д･´)

接地抵抗値を測ってみます(‘ω’)ノ

10.81Ω、、というわけで、

雨の日でこの数字なので、晴れているときは、

もう少し数字が高くなると思われますが、

１０Ω以下にする必要があります(*’ω’*)

こちらは後日見積を出しておりますが、予算の都合上

すこし先になりそうです(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

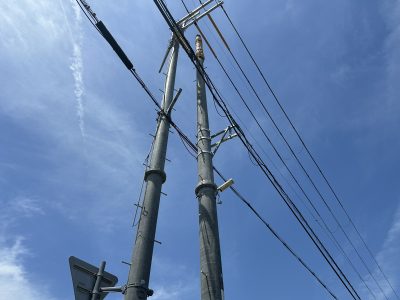

電柱の傾きを直す工事の２か所目になります(‘ω’)ノ

電柱支線設置、電柱の傾き修繕①！

２か所目もすこし法面に立っていますので、支線を２本

ひっぱることにします(‘ω’)

傾いているのがわかりますね(; ･`д･´)

２方向分、掘削し、支線アンカ―を根入れします(‘ω’)

その間に、電柱に支線支持金具を取り付けて、ロープを

取付ておきます(‘ω’)

玉碍子をつけた支線をとりつけしていきます(‘ω’)ノ

ターンバックルで微調整できるようにしておき、

２方向ひっぱります(‘ω’)ノ

こちらも無事に電柱が起きました(‘ω’)ノ

次回は改良埋戻しです(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

外灯の漏電であたり一帯が消灯していると通報(‘ω’)ノ

、、調べると、架空電線が250ｍほどずっと張っている

一帯が枝葉で擦れて、絶縁がわるいのでしょう、、

どこが悪いかしらべようにも、、

まずは枝葉の伐採をすることになりました(‘ω’)ノ

この区間は道が狭くて、一般車両のすれ違いもなかなか

しにくい箇所で、

工事区間の端と端にて交通誘導員を配置、

どちらかから、一般車両がくると、

作業を中断して、工事車両を一旦真ん中にある待避所まで

移動させて、それから一般車両は通過してもらうという

形で、通行止めせずに作業していくことに(‘ω’)ノ

高所作業車にて、チェーンソーで枝葉を切り落として、

それをダンプに積み込んでいきます(‘ω’)ノ

ちょっとわかりにくいいですが、

結構DV電線に枝がのっかっていたりして、

ほぼ全域、架空電線がこすれていて絶縁は悪い(; ･`д･´)

ガッツリ伐採したいところですが、

この山は市有地ということで、あまりおおっぴらには

伐採できないとのこと(; ･`д･´)

満載になると、ダンプを入れ替えて、

処理施設に走っている間に、もう一台に積み込み(‘ω’)ノ

これを数回繰り返す(; ･`д･´)

一般車両が頻繁に通過したりして、作業は難航(; ･`д･´)

第１柱のブレーカーボックスは蓋がとれて、

しかも漏電ブレーカーではないので、こちらはあたらしく

箱とﾌﾞﾚｰｶｰをやり返します(; ･`д･´)

2日かかりましたが、伐採作業は完了です(‘◇’)ゞ

、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

今回の依頼はちょっと特殊でして、

山の中に電柱をたてて架空電線を引っ張っているのですが、

一部倒れているので、傾きを直して欲しいという依頼(‘ω’)

電線って結構重たくて、張力がかかっているので、

電柱なんて結構すぐ倒れます(; ･`д･´)

電線が繋がっているのでこけませんが、電線がもし外れると、

電柱なんて、地面突き刺しているだけなので、

倒壊の恐れはかなりあります(; ･`д･´)

２か所倒れていて、まず１か所目、、

事前に山を切り拓いて、電柱のちかくまで道を造っておき、

バックホウと高所作業車を搬入します(‘ω’)ノ

こんな感じで、法面に電柱は建ってますが、

谷側にこけています(; ･`д･´)

立て直すにはお金がかかるので、支線を引っ張って

起こす方法でいきます(; ･`д･´)！

高所作業車を設置(‘ω’)ノ

支線アンカ―というものを地面に入れて、

支線をひっぱるわけです(‘ω’)ノ

電柱の先に支持金具やロープをつけます(*’ω’*)

支線アンカ―を根入れします(‘ω’)

ユンボの力で、ロープにて引っ張り起こします(‘ω’)ノ

電柱が起きましたね(; ･`д･´)

その間にメッセンジャーを張って、支線アンカーに

接続していきます(‘ω’)ノ

念のため、支線をもう一本追加(‘ω’)ノ

埋戻しは、２か所目が終わって、改良土を埋め戻す

ということです(*’ω’*)

、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

さいきん、うちの社長の自家用車をとめている

カーポートの屋根部分が割れて穴が空きました(; ･`д･´)

ポリカ―ボネードの板も、やはり経年劣化で

永遠にもつわけではないんですね(; ･`д･´)

こんな感じでとりあえず、われた破片を養生テープで

つなぎとめるも、、限界だということで、、

またポリカ板を張替ようにも、２０年くらい前のもので

多分交換部品もないような気がするし、カーポートを

建替えするのももったいないので、

波板に張り替えすることにしたようです(; ･`д･´)

古い板はめくっていき、、

そして、波板を鉄板ビスでとめていく、、

ズボラな施工ではありますが、自宅のカーポートだから

自己責任ということで(; ･`д･´)

ちょっと前が伸びているけど、、

これはこれでいいそうです(; ･`д･´)

風でバタバタなりそうですが、完成らしいです(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

LED照明器具に交換したから１０年は大丈夫！

、、と思っていませんか(; ･`д･´)？

某中学校にて、

１年前にLED化照明工事がされており、

電気主任技術者の定期点検にて漏電している箇所があるという

指摘のもと調べに伺いました(; ･`д･´)

校舎とは別棟で多目的棟があり、その３階部分の照明回路

がわるいとのこと(‘ω’)

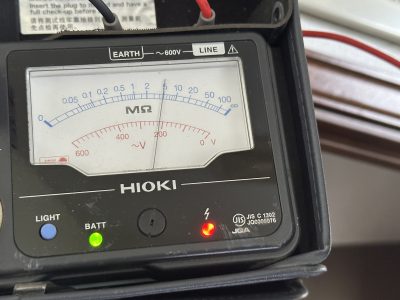

０MΩなので、黒白が接触している状態(; ･`д･´)

どれかの器具が悪いとか、水が入っていると考える(; ･`д･´)

関係ない回路の照明を点灯させて、消えている照明、

これらをひとつづつ外して、みていきます(; ･`д･´)

ところどころ天井材に雨漏りの染みがついているので、

そのあたりがあやしい、、

。。みつけましたΣ( ;∀;)！

雨漏りの水が器具内の端子台に侵入したのでしょう、、

ショートして小爆発が起きた跡がありますね(; ･`д･´)

この器具の電線を取り外して、

絶縁測定をすると、

無事に回復、ブレーカーは上がって、他の照明は点灯(‘ω’)ノ

天井からのアンカーやクラックからでしょうか、、

雨がつたってきているのかもしれません(; ･`д･´)

屋根にのぼってみると、

いくつか屋根の補修をした跡がありますが、そのあたりが

わるいのか、ほかにもまた雨漏りが発生しているのか、、

防水工事をしてからの対応になります(‘ω’)ノ

はい、みなさまこんにちは( ﾟДﾟ)！

小、中学校にて、電気主任技術者様は月一定期点検をして、

市に報告する中で、漏電など不具合がある場合は調査します(‘ω’)

今回もそんな某小学校にて漏電箇所を調べるヒトコマ(‘ω’)

この学校は、創立がなんと１９７３年（明治６年）

ということで１５０周年をむかえる(‘ω’)

不具合のある回路を調べるべく分電盤へいくと、、

見るからにふるい、、

職員室の回路が悪いということで、

しらべてみます(; ･`д･´)

数年前に耐震補強工事はされているものの、電気設備が

新しくなっているというわけではなく、

まだLED化工事もされていないため、悪い要素は沢山あり

そうですが、、とりあえず怪しいのはコンセントです(; ･`д･´)

こういったつかわれていないコンセントなどに

埃が入っていたり、、

差込プラグがちゃんと刺さってなくて、その隙間に

埃などがつもると、プラスとマイナスが繋がってしまう

ばあいもあります(‘ω’)

椅子の脚などが当たって、差込プラグが破損していたり、

電気機器本体が悪くて、その差込が刺さっているから

絶縁が悪い場合があります、、(; ･`д･´)

つきつめていくと、、このコンセントの片方に

電源を送っていて、それがどこにつながっているかまでは

わかりませんでしたが、

離線して、使えないようにしても執務に支障がないという

ことで、目隠しカバーをさせていただき、

その悪い回路は投入禁止ということで使わないようにして、

数年後に　LED化工事の際、分電盤など幹線もやり替えした

ほうがいいという結論に達しました(; ･`д･´)

天井材も交換したりするならば、

天井内配管を更新し、換気扇など他の機器も更新した

ほうがいいのではないでしょうか(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

今年は、ほんとうに市内公園のソーラ―時計の

修繕がすごく多い年であります(; ･`д･´)

今回も３カ所同時に時計が狂っていると

依頼がきました(; ･`д･´)

いちおう時刻が狂っていると、市の職員様が現地にて

調整はするが、それでも動かなかったり、すぐ時刻が

ずれるようだと、蓄電池の交換時期だということで、

依頼がくるわけです(*’ω’*)

ソーラー時計柱の点検蓋の中に

制御部という駆動器があり、こちらの中には、

ソーラーパネルで発電した電気を溜める蓄電池があり、

この蓄電池のおかげで夜間も時計は動き続ける(‘ω’)ノ

、、ちなみにこの蓄電池は３年で交換の時期がくる(‘ω’)ノ

３年もすると、徐々に蓄電池の能力がおちてきて、

時計が遅れたり正常に動作しなくなります( ;∀;)

たいていは両面の時計が公園についており、

蓄電池の劣化により、片面の時刻がずれてきます(‘ω’)

その片面だけ１，２分ずれていたとしても

利用者は通報してきます(; ･`д･´)

、、しかし、時計なので時刻が少しでもずれていたら

意味がないですもんね(; ･`д･´)

、、時刻がズレていたから、子供が塾の時間に遅れたとか

いろいろモンスターペアレンスはおられるわけです、、

なので公園の管理側としては、

時計にかんしては、シビアになってすぐ対応をしてます(; ･`д･´)

ただ、、予算というものもあるので、

利用者が多い公園だったり学校に近い公園などが

修繕の優先度が高いということも知っておいて

ほしいわけです(; ･`д･´)

一か月に一回は時計をどこか直している、、

平均するとそんな感じの修繕状況です(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

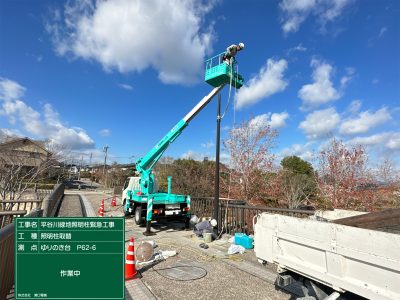

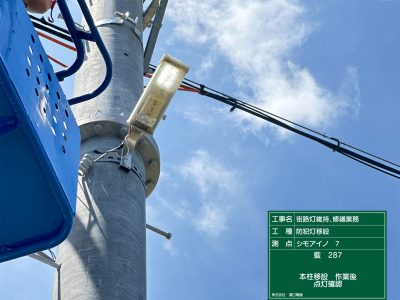

道路や歩道に設置されている街路灯、、

照明が不点灯の場合はもちろんすぐ通報があって

修繕するのですが、

なかには、こんな苦情もあります、、(; ･`д･´)

このように、アームがでて、灯具がついていると、

照射されているエリアが方向や向きで変わってきます(‘ω’)

↑この照明柱は、右のほうを向いて設置されているのですが、

バケット車の方向に交差点があり、そちら側が暗いので、

もう少し、左のほうへアームの向きを回して変えて欲しい

という依頼です(‘ω’)ノ

こんな感じ(‘ω’)

逆に、右の方は暗くなりますが、

こういった調整をこの通り、数か所行います(‘ω’)

、、、うーむどの方向が正解なのか、、

よくわかりませんが、住民の方の意向を想像して

市の担当の方の指示のようにそれぞれ調整します(‘ω’)

もともと、歩道幅がせまいのに、

アームをつけてしまったので、歩道に対して垂直方向に

アームを向けると、

どちらかいうと光源の芯が民家のお庭のフェンスあたりに

なってしまうので、

垂直方向になっているものを、斜めに向けて、

歩道の中心に光源がくるように調整(; ･`д･´)

↑これですとフェンスや塀あたりを照らしてますが、

この方向なら、歩道の中心あたりを照らしているかなと、、

とりあえずこれで様子をみて、、また調整が必要かもしれま

せんが、、、いろいろと指摘してくださる方がいるものです

(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

φ700時計、ﾊﾟﾙｽ発生器、ｽﾃｯﾌﾟﾓｰﾀｰ取替①！

前回パルス発生器を交換し、

今回はモーターの交換になります(‘◇’)ゞ

今回は高所作業車にて、

時計本体を両面おろしての作業(‘ω’)ノ

まずは分解、本体をおろします(‘ω’)ノ

こちらが針を動かすモーターです(*’ω’*)

こちらが事務所側を覆っていたプラバン(‘ω’)ノ

撤去してガラスを綺麗にふきます(‘ω’)ノ

反対側もだいぶ汚れているので、ついでに清掃(‘ω’)

紫外線で焼き付いた汚れはなかなか取れませんが、

ガラスクリーナーである程度はきれいになります(‘ω’)ノ

モーターの交換を終えて、蓋をします(‘ω’)

本体をもとにもどします(‘ω’)ノ

そして両面ともきっちり時刻を調整して

作業完了(‘ω’)ノ
