はい、みなさまこんにちは( ﾟДﾟ)！

台風でお盆に倒壊した照明柱、、時は１２月の寒空のもと

やっと復活する時が来ました(; ･`д･´)

台風で倒壊した照明柱、準備工！

まずは、台風で倒壊したほうの照明柱を建てていきます(‘ω’)

こちらは、すでに古い地中に埋まった照明柱部分を

撤去しているので、差し込むだけなのです(‘ω’)

新しい照明柱は、点検口の位置を出来るだけ上げて、

根巻保護コンクリートを高く打設して、

また数年間根元の腐食防止に努めます(‘ω’)

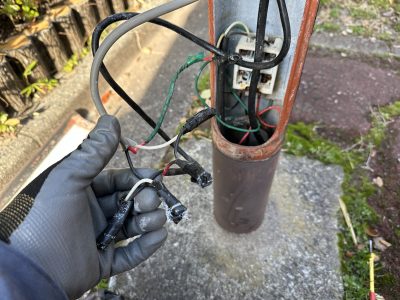

なので、地中からきた電源線の長さが足りない場合は

予め継ぎ足してから建柱作業します(‘ω’)ノ

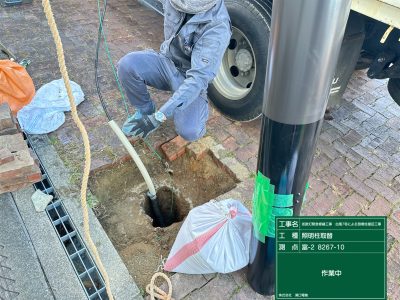

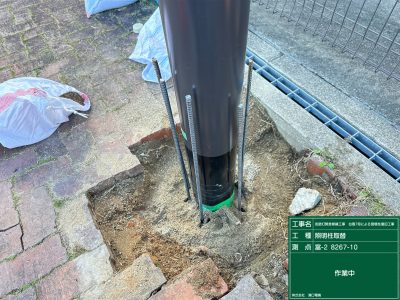

このように、電源線を継ぎ足して、PFD管やFEP管も

継ぎ足して、保護してから、

ポールを建てます(‘ω’)

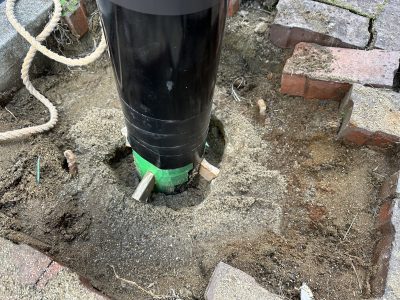

水平を確認して、クサビを４方向打ち込み、

まわりを砂で埋めて、水締めします(‘ω’)ノ

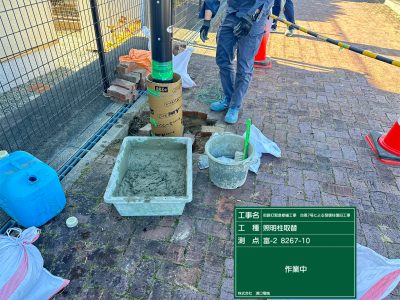

ﾎﾞｲﾄﾞを長めに切って、コンクリート打設(‘ω’)ノ

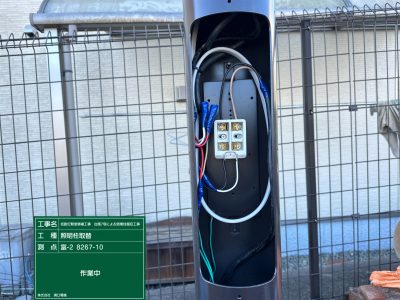

点検口で結線して、点灯を確認しておき、

養生して、コンクリートが固まるのを数日間

待つことにします(‘ω’)ノ

固まったら、インターロックを戻して綺麗に

GL面を仕上げますが、

まずは隣の照明柱を同じように建替えてしまいます(‘ω’)

、、次回へ続く(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

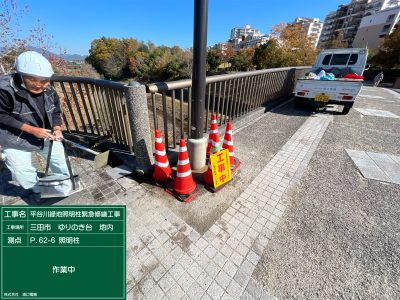

橋上照明柱、建替え①！

橋上照明柱の建替え工事ですが、

前回新しく照明柱が設置されて、ﾎﾞｲﾄﾞのコンクリート

打設まで完了しました(‘ω’)

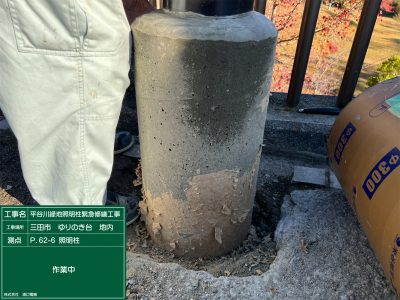

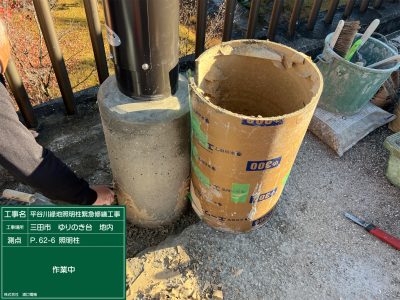

数日後、ﾎﾞｲﾄﾞをばらしました(‘ω’)

モケモケがついてますが、これはきれいに掃除すると

して、、

それより、マメもなく綺麗にコンクリートが打設完了

出来たことが嬉しいです(‘ω’)

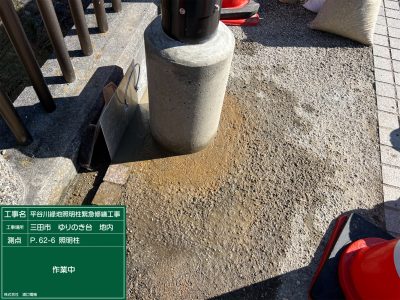

さて、最後の仕上げとして、

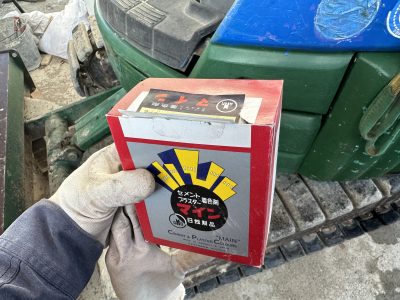

セメント着色料をまぜながら、ベース部の仕上げコンを

打設します(*’ω’*)

打設完了(*’ω’*)

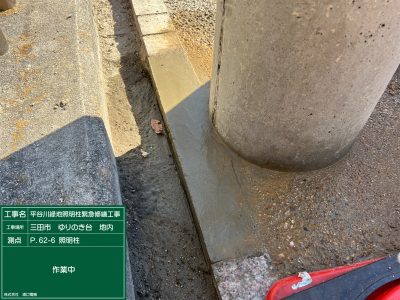

排水の小さな溝も左官仕上げで(*’ω’*)

これで、また数日間乾くのを待ちます(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

台風による倒壊柱他腐食調査②！

台風にて倒壊し、撤去した照明柱ですが、

その横の同じく倒壊危険のあるもの、２か所建替え工事が

発注されましたが、

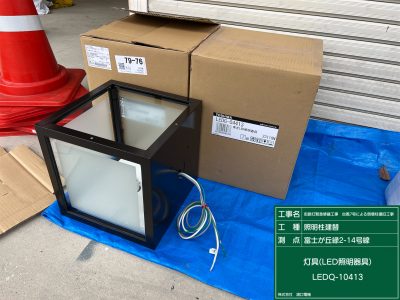

４か月ほど経て、やっと照明柱や灯具が納入されました(*’ω’*)

以前の照明柱は、三田市のフラワータウンという住宅街が

開発された時に設置されたので、

成長期で人口増加率全国1位になったりしたその頃で

結構オシャレでお高い器具などを選定して

町の景観にこだわっていたのが伺えます(*’ω’*)

現在では、重量やコストから考慮しても同じような

器具は生産されてませんし、

特注でつくると莫大な費用がかかる為に、

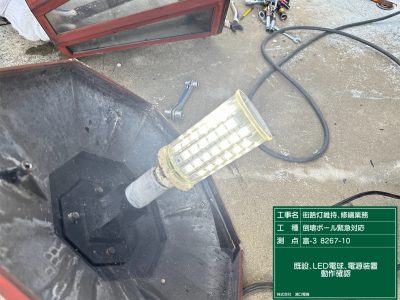

LED電球と電源装置は再利用しないといけないため、

点灯するのが確認できると、

灯具はソケット式のものを受注生産でつくる方向で

考えました(; ･`д･´)

D

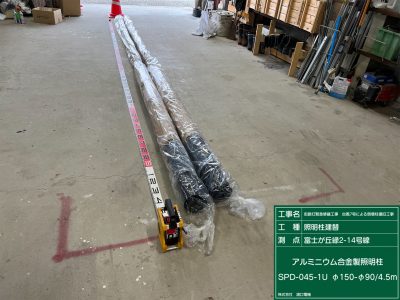

照明柱はできるだけコストがかさんだとしてもアルミ製を

採用してもらうようにしてます(*’ω’*)

みなLED一体型の灯具に変わってしまって、

ソケット式の灯具というのは基本流通されていないので、

無理やり作ってもらうしかないんですね(; ･`д･´)

その無理して、昔の灯具を造ってもらって、

現代風のアルミポール、　これらを繋ぎ合わせるために

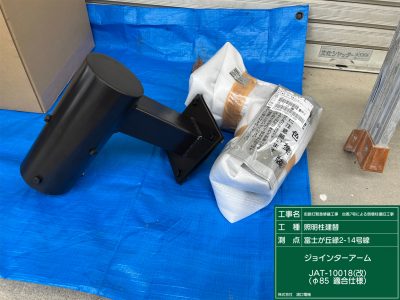

異形アダプターを特注で製作してもらいます(; ･`д･´)

こちらに制作期間が３．５か月程かかってしまいます(; ･`д･´)

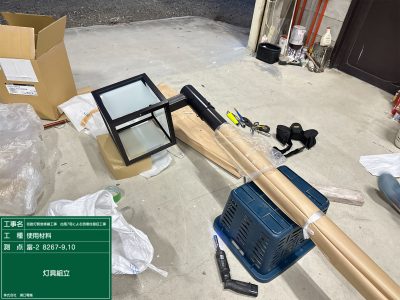

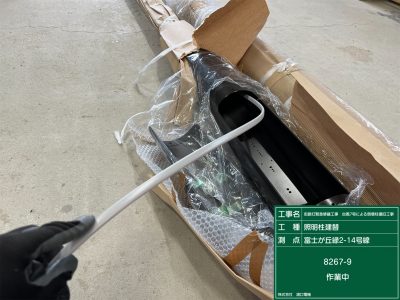

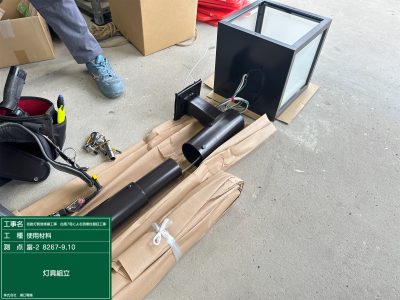

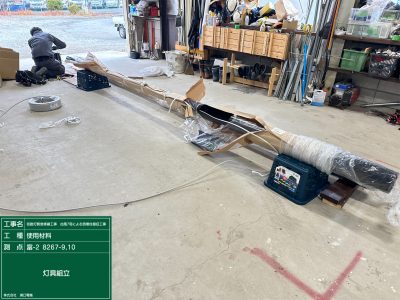

照明柱内に、あたらしい電線を仕込んで、

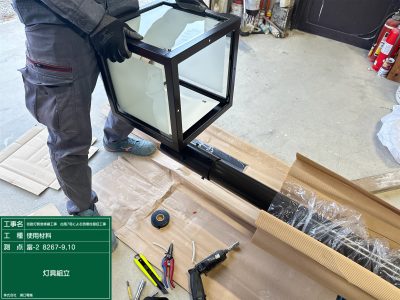

灯具をセットして組んでいきます(‘ω’)ノ

倉庫でくみ上げたものを、現場で建柱するだけに

しておけば、現場作業は短く済みますね(‘ω’)

ガチョンとセッティング完了(‘ω’)ノ

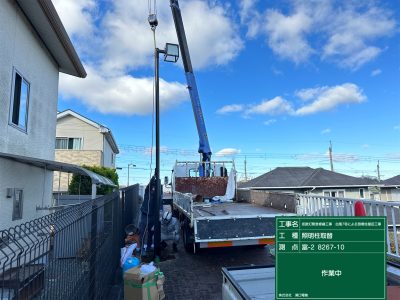

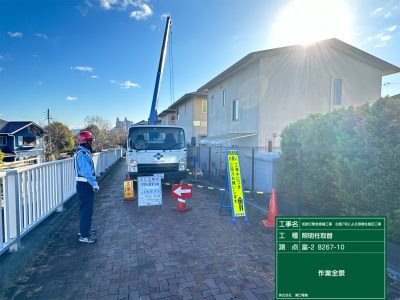

さて、この準備して組みあがった照明柱を、

後日、ユニック車にて建柱作業していきます(‘ω’)

、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは！

あれは、去年の夏、、お盆に台風が関西を襲ったのですが、

お盆休みで、、なにせ、、台風だしゆっくりと自宅で

休養中でしたが、三田市より緊急で対応してほしいとの

連絡がありました(; ･`д･´)

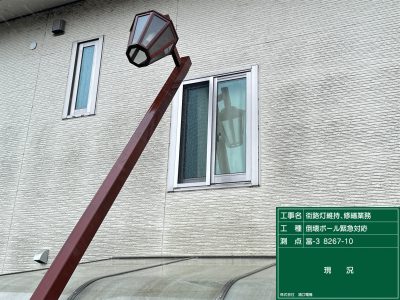

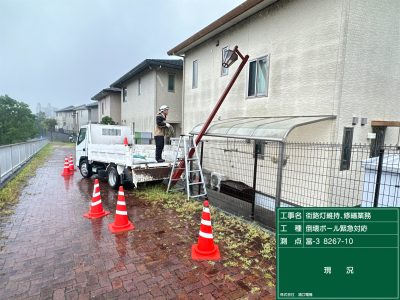

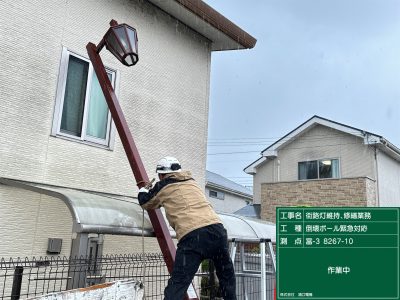

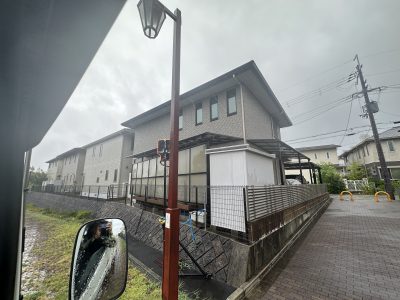

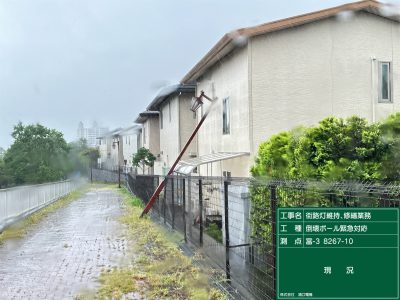

照明柱が倒れて、戸建て住宅のほうに干渉しているので

できればすぐ仮に安全な方向に倒すか撤去してほしい

とのことですが、、

お盆休みで、リース会社ももちろん休んでおり、

ユニック車がない、、

高所作業車もまだ弊社にはないとき、、

これはどうすると考えて、

ダンプで、どうにか撤去する事にしました(; ･`д･´)

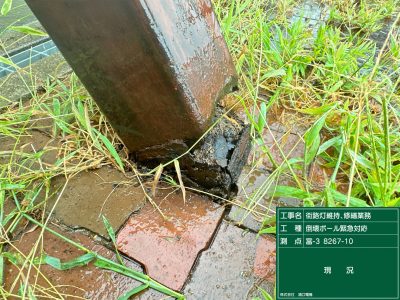

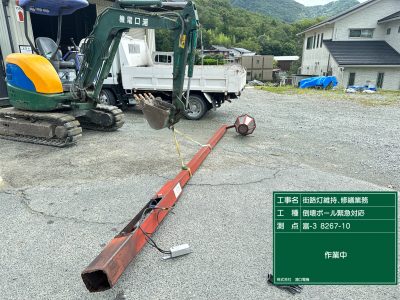

根元は腐食でちぎれた状態になっていました(; ･`д･´)

かろうじて、住宅の方の面の根元が繋がっていて、

２階の窓ギリギリのところで止まっていますが、

重みでじわじわ傾いて、根元が完璧にちぎれて

縁がきれたら壁面やガラスに干渉しそうです(; ･`д･´)

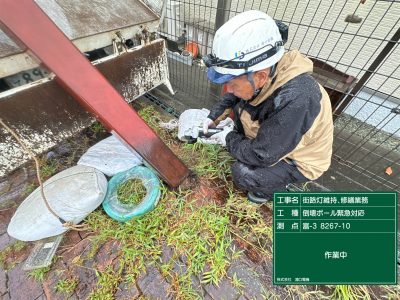

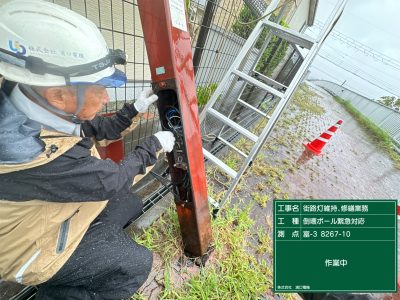

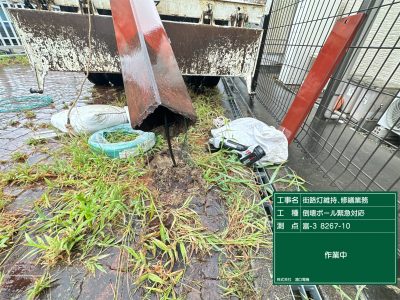

ロープを照明柱にくくりつけ、、

地中埋設のケーブルを切り離します(; ･`д･´)

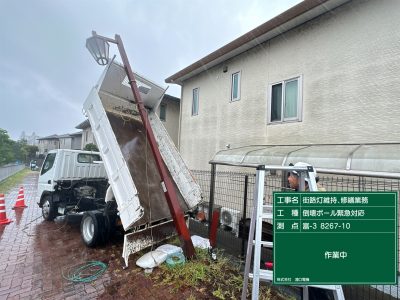

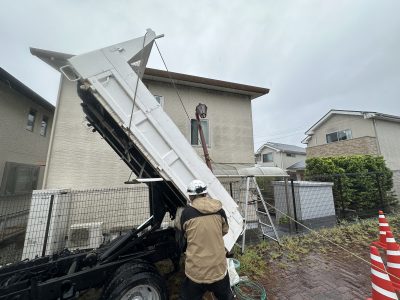

ダンプの荷台をあげて、

ロープを袈裟にかけ、

ダンプの荷台に向かって倒そうという作戦(; ･`д･´)

見事なロープワークで、荷台に倒れ掛けさせることに

成功(*’ω’*)

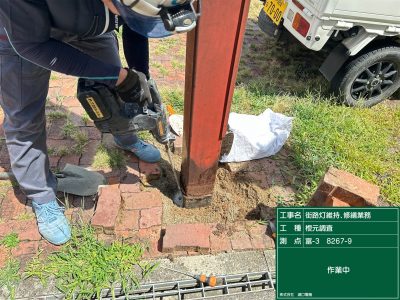

かろうじてくっついていた面をグラインダーで切り落とし、

撤去ポールをダンプに積み込みます(*’ω’*)

台風通過中で、雨風が酷かったため、

とりあえず撤去のみで、この日は作業を終わりました(*’ω’*)

この倒壊した照明柱のすぐ横にも、

帰りしなに根元をパッと見ると、

非常に危険な香りがプンプンしました(; ･`д･´)

こちらも後日調査に伺いたいと思います(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

腐食倒壊恐れのある照明柱灯具交換①！

台風時に倒壊した照明柱、そしてその横の同じ条件の

照明柱がまた倒壊の危険があるというので、

調べております(; ･`д･´)

照明柱を建替えするときに、注意点がいくつかあり、

中途半端に根元で折れたものは、

地中の様子がわかりませんので

地中の形状を掘ったりしながら、

ベースで固定されてるのか、埋めているだけなのか

など予測しないといけません(; ･`д･´)

そうでないと、新しい照明柱を注文できないのと、

照明柱をささえている照明柱基礎というコンクリートの

固まりを再利用するのか、できないのかにより

工事の内容が大きくなったり、予算との兼ね合いなど

擦り合わせが必要になってきます(; ･`д･´)

照明柱基礎にも二つのパターンがあり、

ボルトがでていて、照明柱とナットで緊結するタイプ、

または、照明柱基礎の中央に丸穴があいていて、

照明柱を下まで差し込んで根入れするタイプ(‘ω’)

その２パターンによって、

照明柱の全体の長さも変わってくるわけです(; ･`д･´)

今回は後者のほうで、

おそらく照明柱基礎の中に照明柱が差し込んで埋まっている

と予想されますが、

何センチ埋まっているのか？

そして、その埋まっている部分は果たして

撤去できるのか？

という点も大事なのです(; ･`д･´)

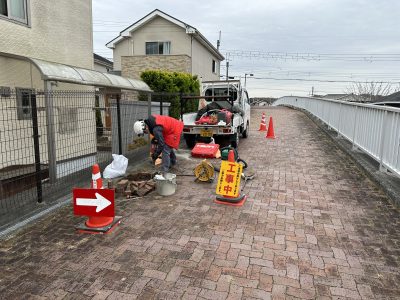

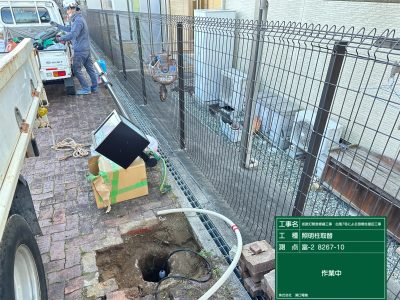

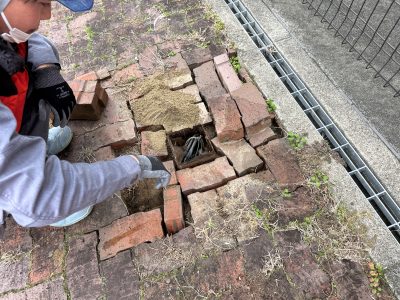

照明柱基礎の表面はコンクリートで覆われてますが、

表面を斫ると、

中は空洞で、砂などを敷き詰めていることが多い(‘ω’)

そこで、

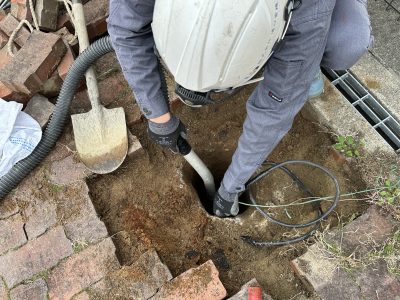

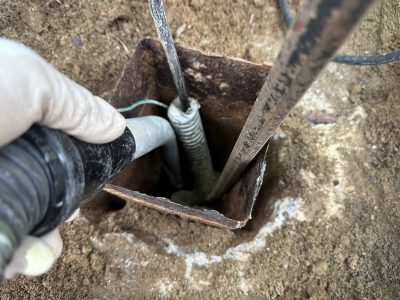

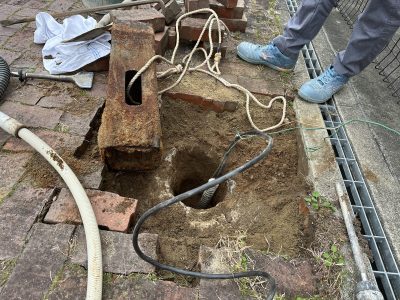

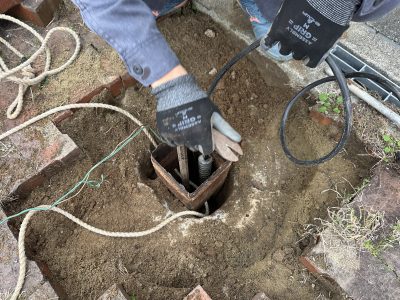

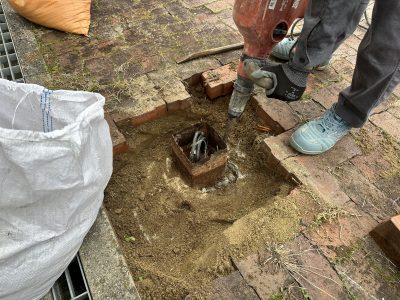

この砂など敷き詰めているものを掃除機などで

吸い出して、地道に掘り下げていくわけです(; ･`д･´)

照明柱の中にも砂が流れ込んでるときは、

一緒に吸い出していきます(‘ω’)

３０㎝ほどのバールがこのように突き刺さるまでに

掘り下がっていきます(‘ω’)

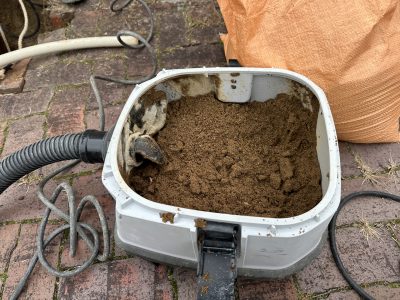

湿式の掃除機で、泥や砂を擦っては、土嚢袋にだしたり

して、何十回も繰り返します(‘ω’)

そしてようやく、埋まっている部分の撤去に

成功しますた(‘ω’)ノ

出来るだけ、既定の深さ分までさらに掘り下げれる場合は

掘り下げていきます(*’ω’*)

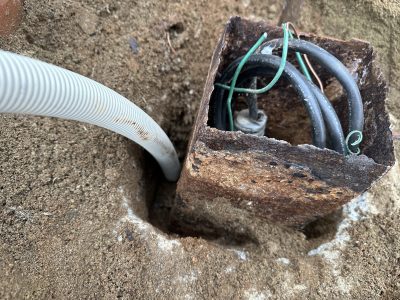

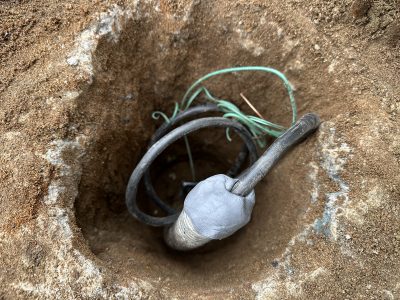

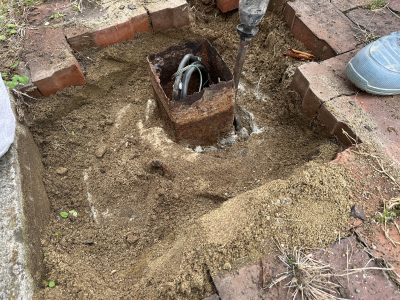

このように、地中埋設電源線とアース線が残り、

約１ｍほど掘り下がりました(*’ω’*)

これで安心して、新しい照明柱を提案して発注できます(‘ω’)

横の同じ条件の照明柱もおそらく同じ仕様だと

思われるため、

２か所の見積作成ができます(‘ω’)ノ

はい、みなさまこんにちは( ﾟДﾟ)！

照明柱の灯具取替作業、

今回もその続きです(‘ω’)ノ

腐食倒壊恐れのある照明柱灯具交換①！

新しい灯具は、コンパクトで軽く、腐食しにくい

構造が求められます(*’ω’*)

今回は下面開放型なので、水が溜まるという心配は

ありません(*’ω’*)

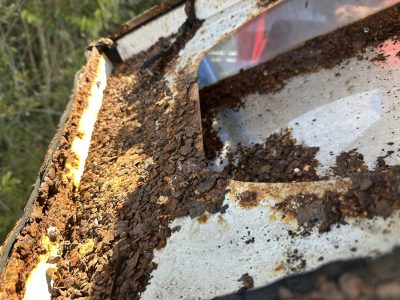

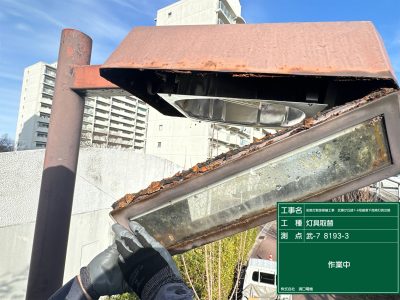

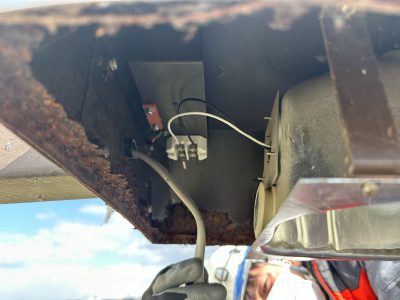

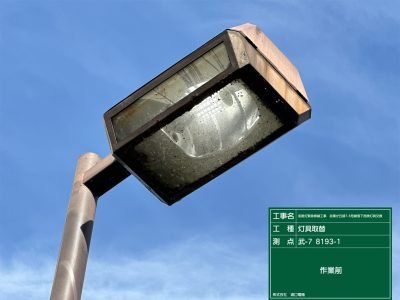

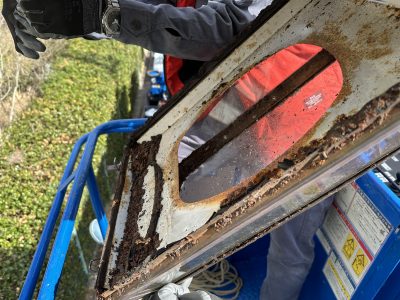

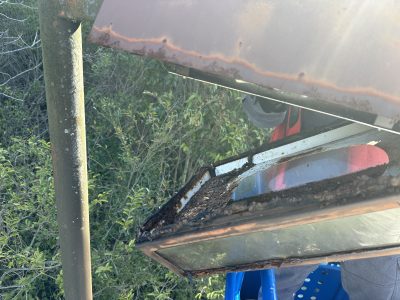

古い灯具をパカっと開けてみると、、、

このように、危険な香りがプンプンするのが

お分かりいただけるでしょうか、、(; ･`д･´)

数年前に、まだ水銀灯のころですが、

灯具の蓋を開けようとしたら、蝶番から腐ってて

蓋が分離したことがありました(; ･`д･´)

それがこの灯具でしたので、

市の担当者様にはこの器具の落下の危険性をずっと

お伝えしていて、

やっと予算もおりて、数か所ずつでも

こうして修繕していける運びとなりました(*’ω’*)

地上だけでなく、空中にも危険は潜む、、(; ･`д･´)

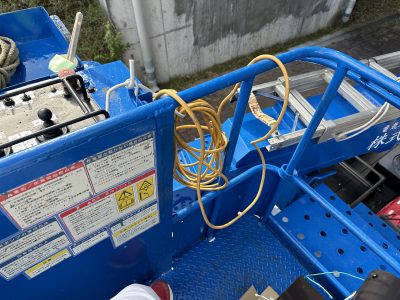

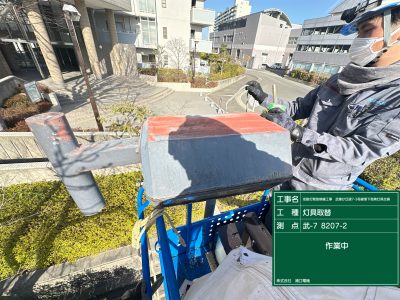

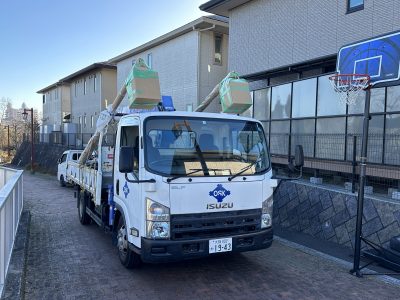

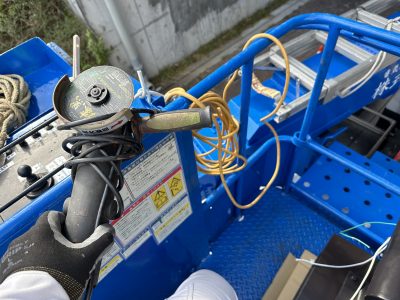

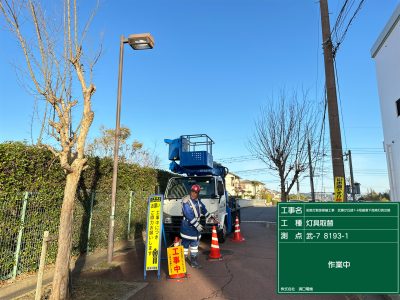

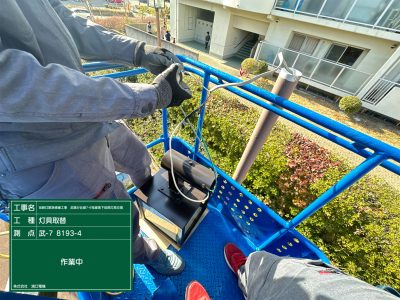

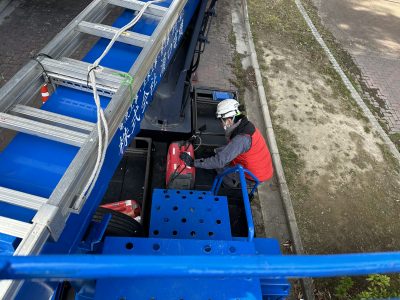

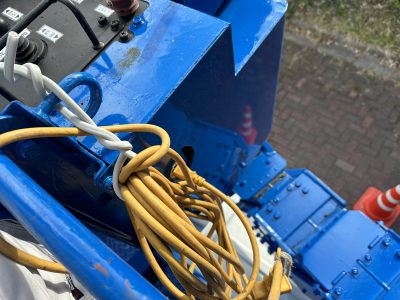

下に発電機を搭載して、

バケット上で100Vを使用できるので、

作業の効率がグンと上がっております(*’ω’*)

この灯具取替、、私が把握してるだけでも１００カ所は

越えるほど腐食してヤバそうなのがあります、、(; ･`д･´)

普段みなさんが見ない景色を

われわれは中をのぞいてたりするので、

写真などを交えて、

そうした危険性を訴えて、修繕していく提案を

これからもし続けていきたいです(*’ω’*)

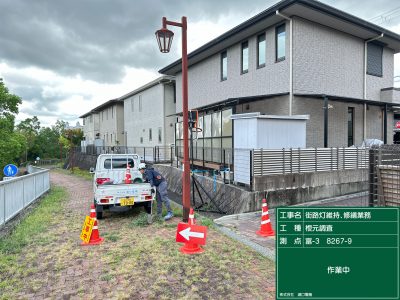

はい、みなさまこんにちは！

去年の夏に倒れた倒壊柱の建替え工事の見積りの為の

調査に入りたいと思います(‘ω’)

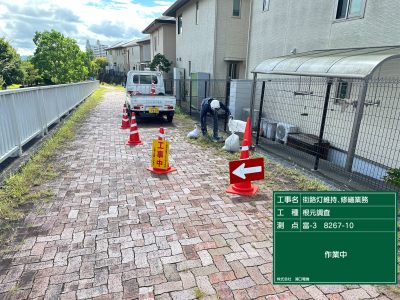

台風時に撤去した、横の照明柱、

こちらも同じように倒壊されては困るということで、

調査と根元の補強をしておきたいところ(; ･`д･´)

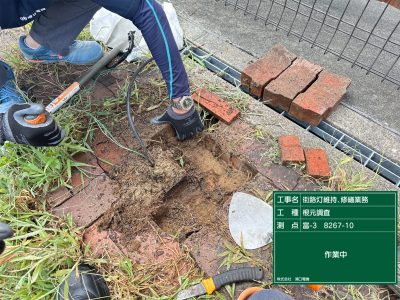

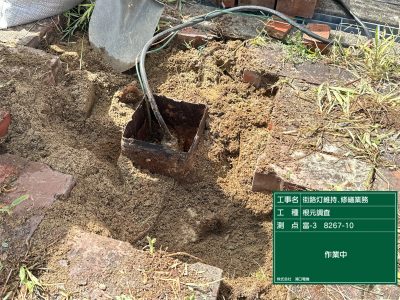

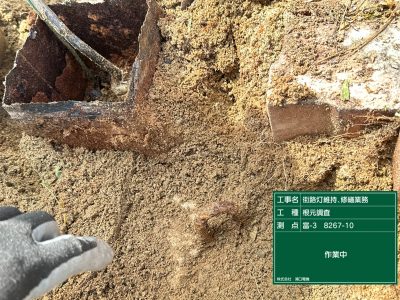

まずは撤去された根元の状況をしらべます(‘ω’)

インターロックをめくって、下地の砂を

掘り進んでいくと、、、

何やら固いコンクリートにあたり、

よく見ると、鉄筋を曲げて吊りフックを造ったような

ものが出てきました(; ･`д･´)

ということは、これは照明柱基礎で間違いなさそう(‘ω’)

照明柱の中も砂がずっと溜まっており、

底がどうなっているのかがわかりませんが、

おそらく、ポール式で、約１ｍくらい基礎の穴の中に

差し込んで埋まっているものとみなします(‘ω’)

こちらがすぐ横の照明柱ですが、

昔　根元を鉄板溶接し、根巻保護コンクリートを一帯

施したのですが、この２か所だけなぜか

根元補強、保護がされていなかったのです(‘ω’)

インターロッキングで犬のオシッコは目地から

しゅんでいくので、根元は腐食せずに大丈夫だという

感じで見過ごされていたようです(; ･`д･´)

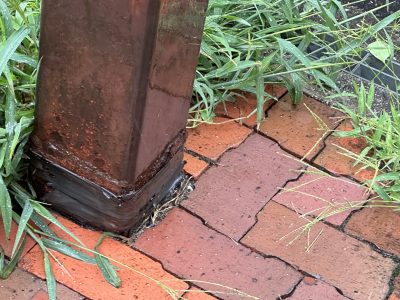

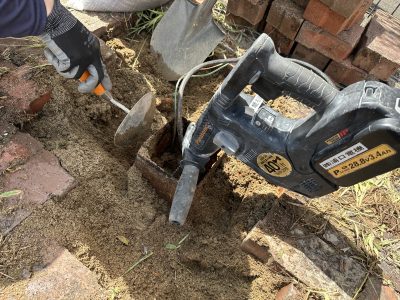

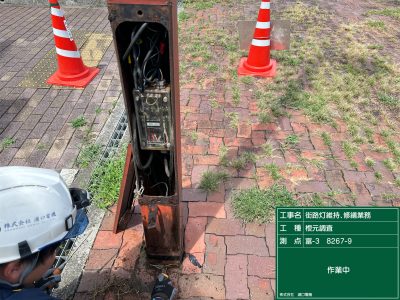

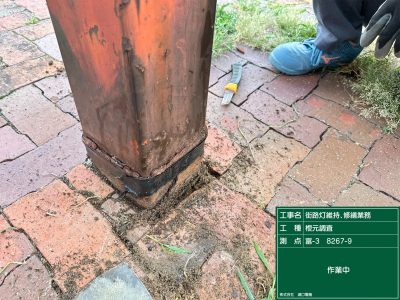

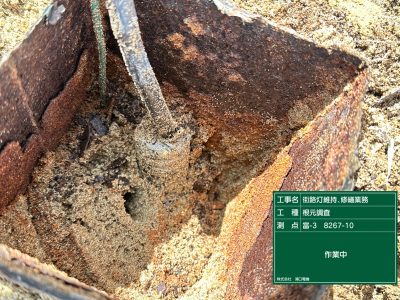

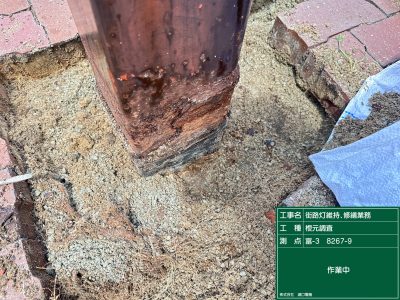

掘って根元を露出させると、

ミルフィーユ状になって腐食がかなり進行しています、、。

結局、補強工事では補強しきれない為、

こちらの照明柱も建替えすることになり、

照明柱の調査をします(‘ω’)ノ

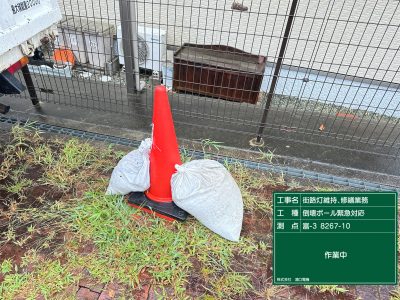

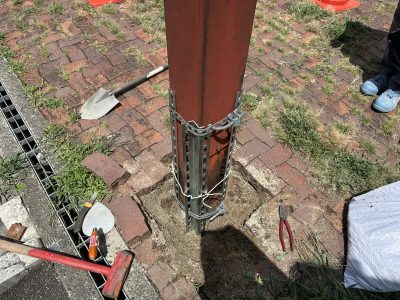

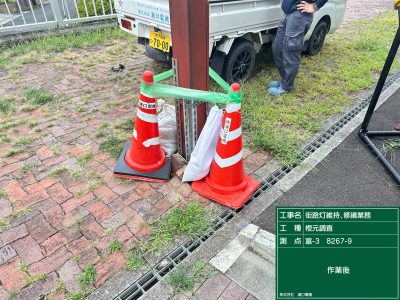

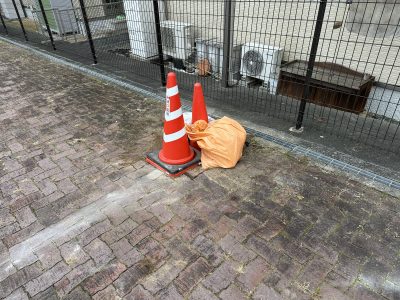

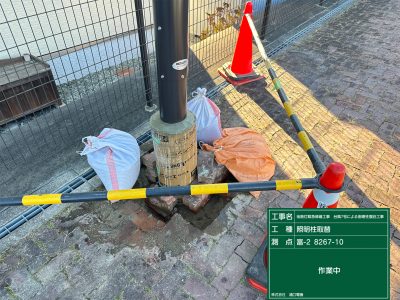

これ以上オシッコをかけられないように、

そして倒れないように補強を施して、

安全区画しておきます(‘ω’)

こんだけしておいても犬のオシッコをかけると

なると、飼い主のモラルの問題ですよね、、(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

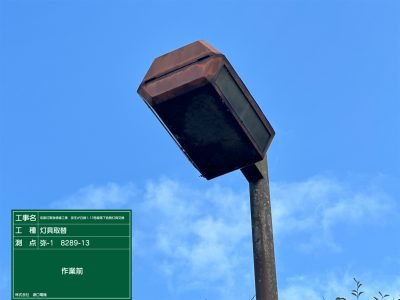

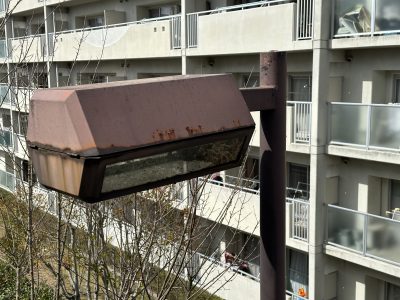

照明柱の根元が腐ってポールが倒れるというのは

よくあって、そこは気にかけてることが多いのですが、

LED化により電球だけは新しくなっているものの、

灯具自体は昭和の時代からずっとそのままで

実は腐食が進んでいて、放っておくと崩れて落ちる

可能性があります(; ･`д･´)

パッキンなどの劣化もひどく、

雨水が侵入し、錆て腐食している灯具が多々あり、

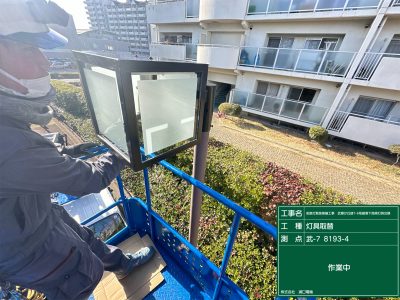

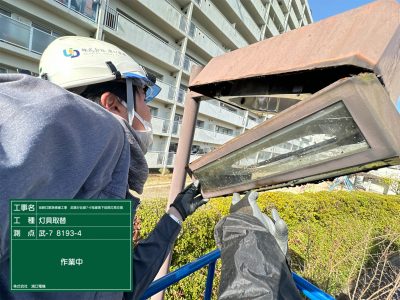

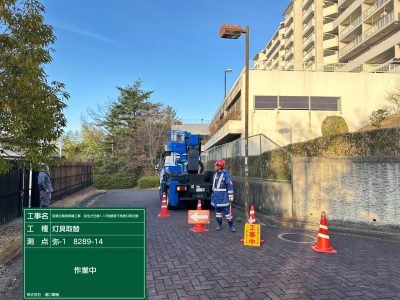

今回はそれを、数か所取替致します(‘ω’)ノ

こんな感じで遊歩道内で、一般の方が通行している

コミュニティ道路に設置されているものばかりで

急に灯具が落ちてきたら危険極まりないですよね(; ･`д･´)

特注の器具のため、受注まで約3か月ほどかかったのですが、

その新しい灯具がやっと納品されたので、

冬頃でしたが、施工しました(; ･`д･´)

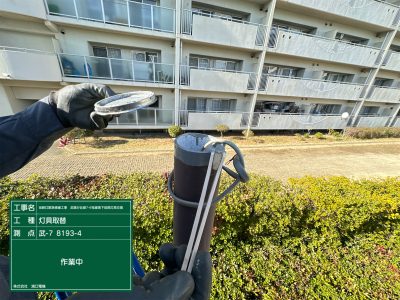

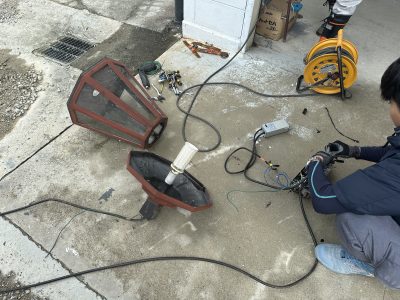

LED電球は再使用なので、灯具を解体して、

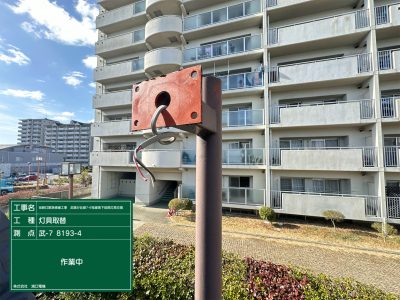

この腕が出た状態、、

これに合う灯具が探しても現存していないため、

照明柱側に取付することにします(‘ω’)ノ

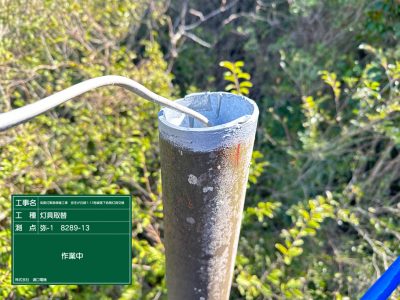

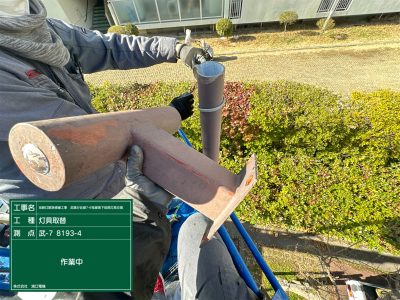

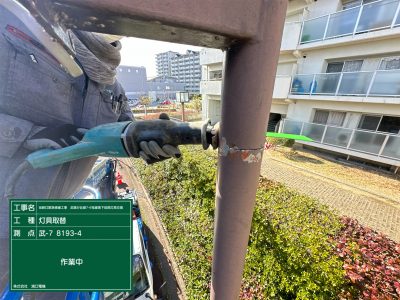

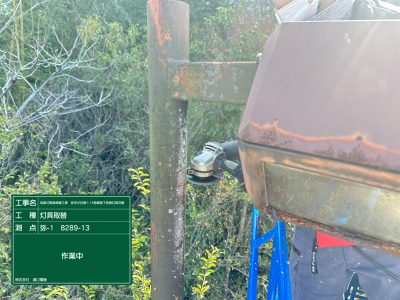

というわけで、腕の部分を切断(; ･`д･´)

切断面は腐食防止に、亜鉛メッキの塗料をヌリヌリ、、

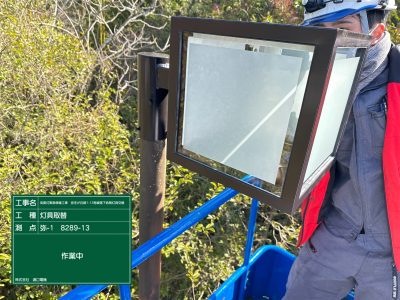

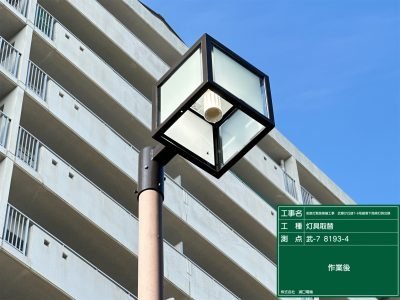

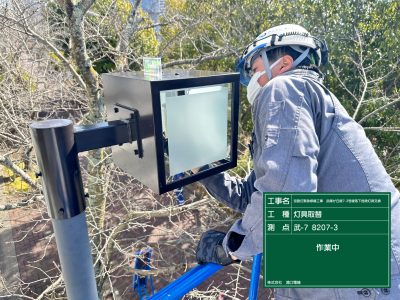

こちらが新しい灯具です(‘ω’)

下の点検口の電源部で接続の手直しをして、、

LED電球を取付、

点灯確認です(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

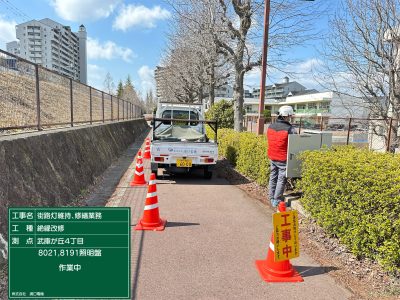

遊歩道内街路灯の照明盤の箱を取替した箇所ですが、

照明盤取替、盤内移設②！

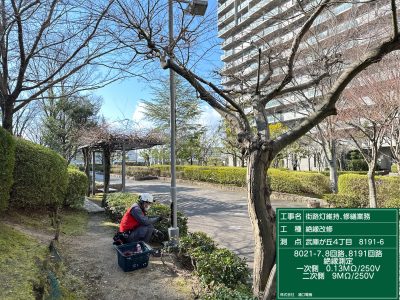

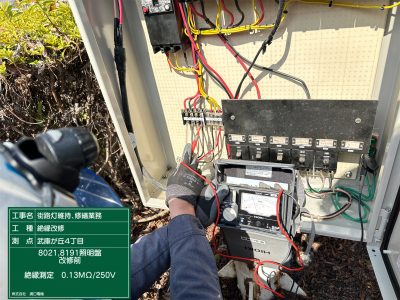

取替してから、２次側の回路で絶縁が悪い箇所が

あることがわかり、別工事で対応することに(‘ω’)ノ

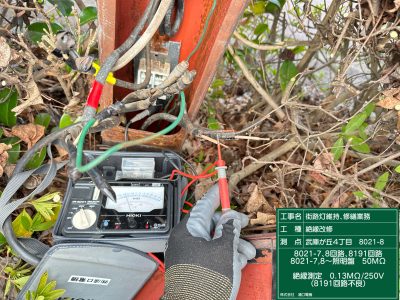

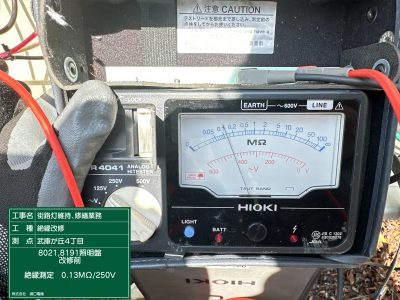

0.13MΩという数字なので、雨が降ったりして、

運がわるいと、漏電ブレーカーが作動してしまう値なので

すぐに直したほうがいいです(‘ω’)

数十メートル沖に数本街路灯が建っているなかで、

漏電している箇所を見つけるのは大変なこと、、

そこでだいたい真ん中らへんの照明柱の点検口を

ひらいて、縁を切ってみたら、

その前後、どちらかが悪いということで、

調べる範囲が減りますね(‘ω’)

そうやって、こんどはその残りの　さらに半分の箇所で

電路の縁を切って、絶縁測定をしていったりして、

範囲を狭めて調べます(‘ω’)

、、ただしこの方法は、あとでまた電路を接続して復旧

していく必要がありますが、、(; ･`д･´)

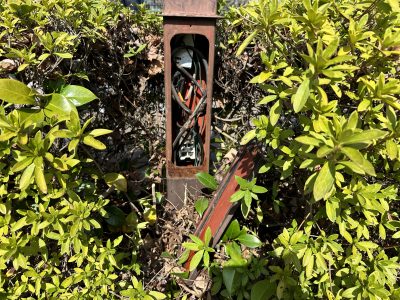

いろいろ調べてると、

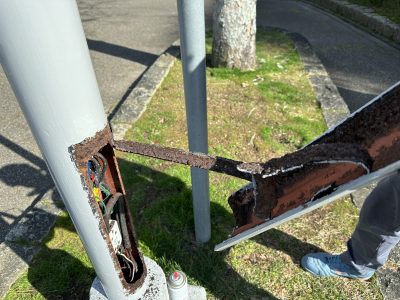

塗装して一見綺麗に見えてても

点検口開けると、中身はサビでボロボロだったりする、。

数か所、漏電している箇所を発見できました。。

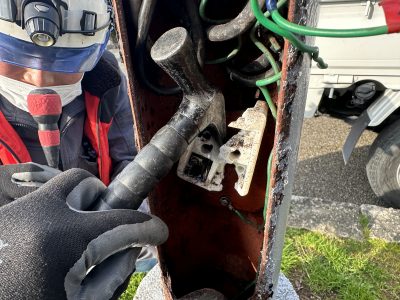

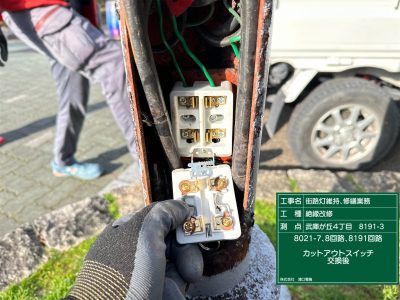

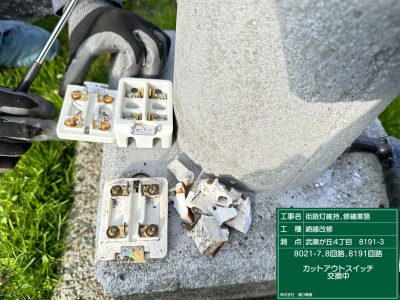

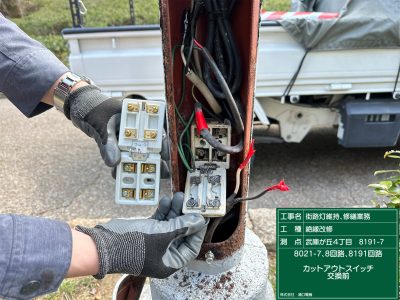

原因はこのカットアウトスイッチの劣化だったので、

古いのを交換( ﾟДﾟ)

固定しているボルトも外れない、、

そんなときは破壊して撤去(; ･`д･´)

こんな小さな部品ひとつが要因でも漏電ブレーカーが

作動してしまって、夜中あたりが真っ暗になったり

してしまうんですね(; ･`д･´)
