はい、みなさまこんにちは( ﾟДﾟ)！

アルミポール照明柱建替え工事①！

アルミポール照明柱建替え工事にて、ベースコン、

根巻保護コンクリート打設も完了したので、

今回は舗装面の復旧の様子をご紹介(*’ω’*)

前回同路線の２か所を、土間コン仕上げをしており、

その感触がまだ残っているうちに、

今回もまた、２か所同時に打設したいと思います(‘ω’)ノ

安全区画、交通誘導は怠らずに、きっちり準備してから

作業にかかります(‘ω’)ノ

警告や注意をひく看板は、黄色や赤色を多用しているのに

対して、

安全通路への表示は、緑色のものを使うようにしてます(‘ω’)ノ

なんとなく、人間て、緑色は安全への意識が傾くのです(‘ω’)ノ

さて、配合はもう慣れたもので、

豪快に打設していきます(‘ω’)ノ

あとは、数分、数時間おきに

こまめにコテで抑え、そしてレイタンスを除去します(‘ω’)ノ

あとは時間をかけ、丁寧に洗い出しするのみ(‘ω’)ノ

数時間後、だいぶ仕上がってきました(*’ω’*)

一日経過して、白いケイ酸化カルシウムなどの成分がでて

いるので、

これをゴシゴシと最後に磨いて、石を綺麗に露出させます(‘ω’)

洗い出し完了です(*’ω’*)

自然色舗装に溶け込むように、

必要最小限の開口で、綺麗に施工出来て良かったです(‘ω’)

はい、みなさまこんにちは( ﾟДﾟ)！

弊社の社長の自宅は、昔ながらの藁葺きの屋根を

葺き替えて囲ったものです(‘ω’)ノ

過去、高所作業車で、屋根の塗装を私も手伝ったことが

有りますが、

前回の塗装から数年経過しており、

また塗装する時期がきたようです(; ･`д･´)

結構高さがあるのと、勾配もあり、

裏側は高所作業車が近づけないため、

今回は足場をくんで、プロの塗装やさんに依頼することに

なりました(; ･`д･´)

母屋と、納屋が隣接しており、その間を土間が走り、、

奥には、風呂場と蔵が別棟であるという、、

田舎特有の伽藍配置のような、この百姓仕様(; ･`д･´)

足場屋さんは、こんな複雑な形状でも多分単管足場で

上手く組んでくれることでしょう(*’ω’*)

足場屋さんが到着し、４人程で、作業にかかる(‘ω’)ノ

みるみるうちに組んでいく(; ･`д･´)

取り合い部分もうまく組んでくれています(*’ω’*)

生活でよくとおる通路には、養生も巻いてくれて

とても丁寧な仕事をしてくれています(*’ω’*)

屋根の裏側そして、

西面、東面も　作業完了です(*’ω’*)

一日かけて、綺麗に組んでいただきました(*’ω’*)

このあとは、　洗浄に一日、

あと、塗装で２日程の予定ということで、完成が楽しみです(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

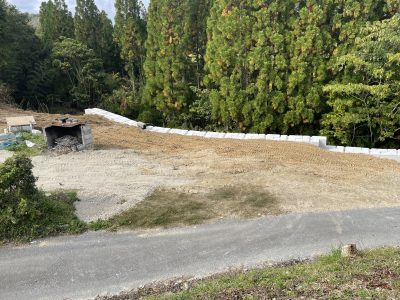

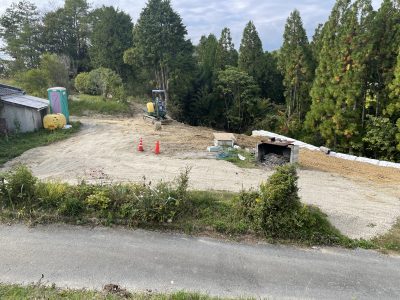

自社倉庫裏の法面を手直しして、しばらく経過しており、

法面、奥１段目残コン延長！

だいぶ、地が固まったので、

時間があいたときに、ごそごそと盛土を繰り返してます(‘ω’)ノ

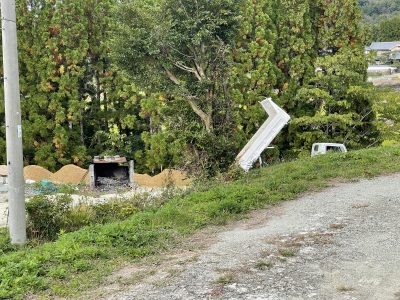

真ん中に、浄化槽があるので、そこは動かせませんが、

その横のゴミ焼却のブロックはまた移設する予定(‘ω’)ノ

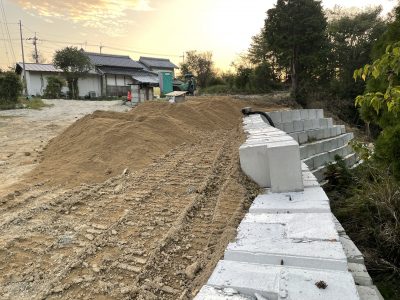

一番上の残コンの上面まで、残土などを埋めたりして、

レベルがだいぶ上がってきてます(*’ω’*)

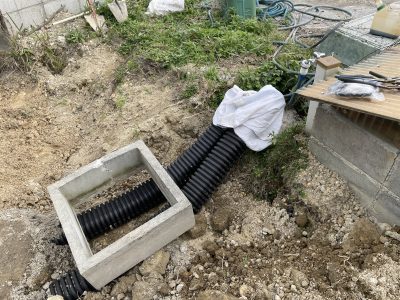

浄化槽横に、清掃用の水栓があり、排水管があったのですが、

0.45㎥で掘削していた時に破壊してしまったので、

エフレックスの100角パイプがどこかの現場で余っており、

数年間使われていないので、

法面側に排水管として埋めておきます(‘ω’)ノ

環境にやさしく、見た目も和らげるために、

法面の端っこには花壇を造る予定なので、

真砂土を数杯運搬します(*’ω’*)

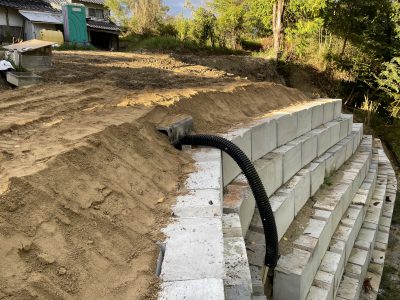

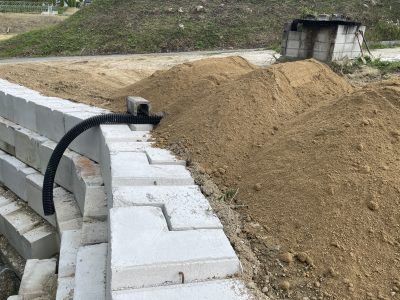

排水用のエフレックスもとりあえず仮に転がしておく(; ･`д･´)

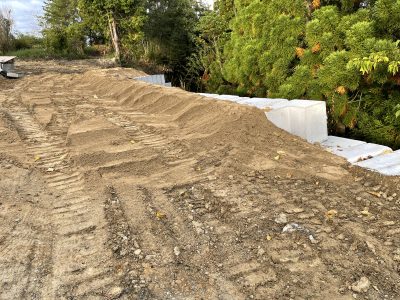

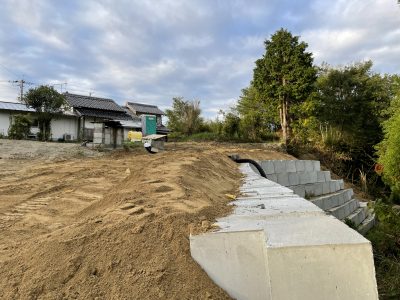

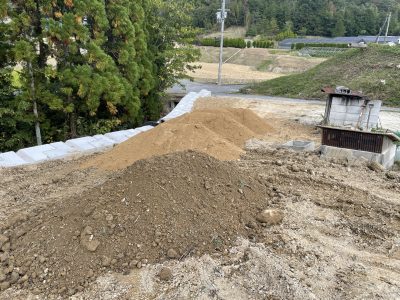

１４，５トン、真砂土を運び、

畝（うね）を造り、とりあえず雨水の流れをつくる(‘ω’)

エフレックスは、、、

とりあえず放置(; ･`д･´)

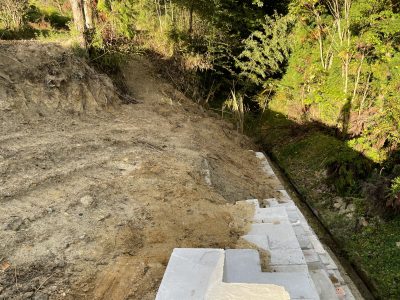

奥は、まだそのまま放置(; ･`д･´)

とりあえず、これで、またしばらく地を固めます(‘ω’)ノ

はい、みなさまこんにちは( ﾟДﾟ)！

先日も上げさせてもらった、アルミポールへの建替え工事

根元腐食による照明柱建替工事！アルミポール仕様①！

同地区での同工事の様子をご紹介します(*’ω’*)

今回は、住宅地への侵入口、信号のない三差路を含む箇所

なので、いつもお世話になっている警備会社様も

もちろん３名にて、車両、歩行者の安全誘導を行ってもらい

ました(*’ω’*)

安全対策をしっかりしてこそ、我々職人は安心して作業できる

ので、そこは大げさにでも、まわりに周知させれるように

心掛けて安全区画しております(*’ω’*)

さて、まずは既設照明柱の撤去です(*’ω’*)

まず小さい開口にて根元を掘削して、様子を確認します(*’ω’*)

前回と同路線のため、チェントングを併用すれば、

照明柱の撤去は小さい掘削範囲でいける予測がたっているため、

基礎コンクリートは既設のモノのままで、ポールだけ抜き取る

ことに成功(‘ω’)ノ

たいてい、八割、九割は、基礎コンクリートも撤去して

１ｍ程ユンボで掘削しないと、工事が進まないのですが、

１０年ぶりくらいに、その必要のないパターンでした(; ･`д･´)

既設の灯具とアームは再利用の為、塗装して乾かします(‘ω’)ノ

その間に、穴の中を１ｍ近く掘削していきます(‘ω’)ノ

電源線も継ぎ足して、新しいアルミポールを建てる

準備をします(*’ω’*)

ペンキも乾いたところで、アルミポールに灯具をセット(‘ω’)ノ

そして、ユニックにて建柱作業(‘ω’)ノ

点検口内の結線をし、絶縁抵抗値も測定したあとに、

点灯の確認はその日のうちにしておきます(‘ω’)ノ

穴の中の充填と、ベースコンクリートを打って固めます(‘ω’)ノ

数日後、ベースコンクリートが固まったタイミングで、

次に、根元保護のボイドを打設します(‘ω’)ノ

根巻保護コンクリート打設ように、差筋補強は、

ベース打設時に、鉄筋を立ち上げています(‘ω’)ノ

これでまた数日間、乾かします(‘ω’)ノ

数日後、ボイドまで完成です(*’ω’*)

この次が、歩道の自然色舗装への復旧になります(‘ω’)ノ

はい、みなさまこんにちは( ﾟДﾟ)！

引っ越しされて、まもなくいろいろな不具合に気づかれた

お客様宅に、本日もお邪魔しています(*’ω’*)

ダイニングルームの天井照明用の引掛けシーリングですが、

電源がきていないので、

新たに配線することになりました(*’ω’*)

玄関入ってすぐ廊下の様子ですが、

右に洗面所、左にダイニングルームがあるので、

廊下を通過して、ダイニングに配線をもっていきます(*’ω’*)

洗面所上の分電盤(; ･`д･´)

メインブレーカー無しで、増設された３回路のうち一個だけ

漏電ブレーカーですが、

おそらくこれがエアコンの回路でしょう(; ･`д･´)

エアコン用回路は、アースの設置か、

もしくは接地がとれない場合、高速型15mA感度の

漏電遮断器を設けないと、電力会社から指摘をうけます(; ･`д･´)

念のため、今回弊社でする増設工事も、あらたに安全ブレーカー

を設置して、そこから電源をとります(‘ω’)

メインが漏電遮断器のついた８回路くらいの分電盤に

交換するように提案しましたが、却下されたので、

今回工事で他が何かおかしくなったといわれても責任を

負えない為、安全ﾌﾞﾚｰｶーを設置して、責任分界点を

つくるわけです(; ･`д･´)

さて、さっそく作業をすすめていきます(‘ω’)

まずは、洗面所から廊下に向けて貫通穴をあけます(‘ω’)ノ

穴をあけ、廊下の天井面にモールを配管します(‘ω’)

電線を通します(‘ω’)

そして、廊下からダイニングに向かって穴をあけます(‘ω’)ノ

ダイニングルームの天井面にもモール配管します(‘ω’)

まず既設の引っ掛けｼｰﾘﾝｸﾞを外します(‘ω’)

テーピングをして、天井裏に線をいれて、しまいます(‘ω’)

トラバーチン一一重張りのようで、ボードとボードにしか

天井地はいないので、

既設と同じ場所にシーリングを設置するというより、

ボードの筋沿いにモールをはわして、目地にシーリングを

取付するようにします(*’ω’*)

前の電線穴は、新たにつけるシーリングライトでおそらく

隠れると思います(‘ω’)

廊下側から入線します(‘ω’)

スイッチも欲しいとのことで、既設廊下スイッチへ、

たちおろして、そこでスイッチを設けます(‘ω’)

玄関照明は、家主様、不動産会社に確認したら、腐食しているが

そのまま放っておいてくださいとのことで、

またそれが必要になったときに、スイッチ線だけつなげれるように

しておきます(‘ω’)ノ

さて、新たに丸型の引掛けｼｰﾘﾝｸﾞを露出でつけますが、

露出配線ように、電線口を優しく割って処理します(‘ω’)

、、この作業が一番気を遣います(; ･`д･´)

ニッパーとかで横着して、ぽきっと割ると、

こういうことになってしまうからです(; ･`д･´)

私にとっては、レセプタクルやシーリングの電線口をカグ

作業は、活線作業よりも気を遣う作業です((+_+))

さて、電線をモールにいれながら、シーリングもビスで

固定します(; ･`д･´)

ダイニング側はこれで完成です(*’ω’*)

廊下のスイッチ部分に、モールボックスを設置(*’ω’*)

VA２本いれて、３号モールで立ちおろします(*’ω’*)

今回のダイニング用にスイッチを接続して納めます(*’ω’*)

屋外用の器具は絶縁がわるいので、

スイッチを切っておきます(; ･`д･´)

最後に洗面所内の電源部です(*’ω’*)

まずHBブレーカー取付(*’ω’*)

横引きだけモール配管(*’ω’*)

接続完了です(‘◇’)ゞ

廊下部分を露出配線、、ちょっと見映えはわるいのですが、

点検口もなく、２階がのっている昔の在来工法、、

天井内隠ぺいはほぼ不可能と言ってもおかしくはない(; ･`д･´)

もう少し手間暇かければ一部隠ぺいはできるが、

時間とコストをかけるよりは、露出配線でもかまわないとの

了解をえています(; ･`д･´)

２階のエアコン貫通穴からVA電線がたれていたり、

なんだか、他にも不具合はありそうなこのお宅(; ･`д･´)

心配なのは、そうやって前の住民のかたがいろいろ後工事で

ご自分で施工したのか、電気屋さんに頼んでやったのかは

わかりませんが、

主幹漏電ブレーカーがついていないということ(; ･`д･´)

もし、絶縁がわるかったり、漏電していて、

火花がパチパチとトラッキング現象など起きても、

電路は遮断されず、電気は流れ続けて、

やがて火事になってしまいます(; ･`д･´)

そのへんをしっかり考えれば、何千円、何万円で万が一が

予防できるのですから、

こうした古い戸建てのメイン無の分電盤しかない家には

漏電遮断器の設置を強く願ってます(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

天井照明シーリングライトを量販店で買ってきては、

引掛けｼｰﾘﾝｸﾞが割れてたり、電気がきてなかった、、という

事があるわけで、

今回の施主様も、引っ越しして初日に何カ所かそういうのが

あったので、弊社に調査の依頼がきました(; ･`д･´)

天井シーリングライト交換！引掛けｼｰﾘﾝｸﾞ取付！

前回、天井シーリングの交換で、引掛けｼｰﾘﾝｸﾞを交換するのには

活線作業で危険だということをお伝えしました(; ･`д･´)

今回もそんな感じかな、、などと考えながら、とりあえず

現地へ伺いました(‘ω’)

２階建て、木造戸建てで、築３０年は暮れていそうな物件(‘ω’)

この玄関前の照明器具も電気がつかないとのこと(‘ω’)

洗面所の上には４回路の分電盤に３回路ほど増設した形跡(‘ω’)

分電盤のカバーも外されていたし、今回の越されてきた施主さん

が例えば、エアコンをもう一台つけたいとかなら、

もう容量オーバーなので、引込から分電盤まで改修が必要

、、などと考えながら、とりあえず、電気がつかない箇所を

施主さんにきいてみる(‘ω’)

一か所目は、和室寝室(‘ω’)

なるほど、古い分割式のタイプで、

充電部が露出してるタイプなので、接触したらバチバチっと

なる危険なやつです(; ･`д･´)

これは、停電させてもらわないと交換できないので、

停電させてもらい、すぐに交換します(‘◇’)ゞ

昔の、和室用の吊り下げるペンダントライトとかですと、

取付できるんですが、

現在主流のカチッとタイプのシーリングではつかないので、

単に、器具が取付できないという要望だったようです(‘ω’)

新しい角型引掛けシーリングへ交換完了(‘◇’)ゞ

新しいシーリングを取付してあげて、こちらは作業完了(‘◇’)ゞ

お次の箇所は、ダイニングルームの天井です(‘ω’)

キッチンの棚下灯は電気がきていましたが、

天井の引掛けシーリングには電気がきていませんでした(; ･`д･´)

紐を引っ張るだけのスイッチ無しの照明だったのか、

スイッチがあって、スイッチの結線がおかしいのか、

もともとの仕様がよくわかりませんが、

とりあえず、ダイニング入り口にスイッチが２個ついてるので、

疑って、中をみてみます(*’ω’*)

黒線が一本はずしてあるので、非常に怪しいです(‘ω’)！

スイッチ結線も人それぞれやり方が違うので、天井裏で

どうつないでいるかわかりませんが、、

浮かしてある、一本は、おそらく玄関ドア前についていた

屋外灯かなと思います(‘Д’)

ここも電気がつかないとおっしゃってたので、

カバーを開けてみると、

腐って、本体が落ちてましたね(; ･`д･´)

電源線も外されていました(; ･`д･´)

絶縁が悪くなるので、

スイッチのプラス側をはずしているのでしょう( ;∀;)

で、おそらく、もう一個のスイッチは、玄関入ってすぐ上に

引掛けｼｰﾘﾝｸﾞがあったので、それ用ではないかと思いましたが、

とりあえず、このスイッチの箇所でもないとなると、

このダイニングの引掛けｼｰﾘﾝｸﾞへの電源供給は、

新たに配線し直すしか手がありません(; ･`д･´)

プラモールで露出配線してもいいとの家主様の許可を得たので

日を改め、新たに、洗面所の分電盤から電源を配線したいと

思います(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

事前に照明柱の点検蓋の調査をして、

数週間納品待ちをしておりましたが、

点検蓋がやっと届きました(*’ω’*)

綺麗に錆止め塗装されています(‘◇’)ゞ

もちろん裏側もサビ止め塗装はきっちり施されて、

まわりにはパッキンもちゃんとつけてきてくれています(*’ω’*)

固定用のボルト穴も、発注時にミリ単位で計測したものを

きっちり穴あけ加工してくれるので、ピタッと合うはず(‘◇’)ゞ

鉄板を切断して、万力（まんりき）などで、アールを調整して

、、と弊社も倉庫で制作していた時期は有りましたが、

結構手間というか、、

やっぱ専門の工場に頼んだほうが、早くて綺麗です(; ･`д･´)ｗ

根元補強用の、鉄板や、鋼管を制作する時は、

ベース式の照明柱のリブの部分など、要所要所カットしたり

形が複雑なものを造る為に

自社で制作して、現地で合わせて、、みたいな感じでした(‘ω’)

ベース式照明柱、根元補強！補強鉄板溶接、根巻コンクリート！

↑形が複雑なモノは、設計図なんかを工場におくろうにも、、

相手に伝わりにくいし、、時間と費用をかんがえれば

自社でやってしまうほうがいいわけです(; ･`д･´)

さて、まずは現地にいく前に、塗装をしておきます(‘ω’)ノ

弊社はきちんと２回塗りをしてるので、

倉庫で事前に２回塗ってから、現地で取替だけするほうが

効率がいいです(*’ω’*)

表側を塗り終わったら、

裏面も塗ります(*’ω’*)

これで、1日から２日十分乾かします(*’ω’*)

そして、２回目の上塗り作業です(*’ω’*)

裏表、乾くまで十分また一日放置です(*’ω’*)

やはり、２回塗ると、色にも深みが増して、

輝きも違う(*’ω’*)

こうして、調査から数週間、数か月が経過し、やっと現場で

点検口が取替できます(*’ω’*)

照明柱は似たような径でも、形状がちょっと違って、

じつはメーカーも違うもので、、といったふうに

１０年も２０年も経過すると、型番も消えてわからなくなり、

既製品で補修パーツ、点検蓋があったとしても

現地で交換しようとしたら、フィットしなかったりビス穴が

合わなかったりするため、

一本一本、計測して受注生産したほうが確実なのです(; ･`д･´)

蓋だけ、、蓋だけのくせに、

わりと手間暇かかるんです(; ･`д･´)

点検蓋だけ綺麗になり、、

浮いてるΣ(; ･`д･´)

ついでに本体の照明柱も塗装だけでもすれば、

見た目は綺麗になるのですが、

行政も予算というものもありますし、何も言えませんが、

倒壊しないように修繕するのが最優先なので、

今回の蓋だけの交換でも、蓋が腐ってなくなれば、

おおきな開口が空いたままになり、

その開口から腐食が進み、おおきな穴があいてるのと

同じ状況になるので、

点検蓋の修繕も結構重要なことがわかります(‘◇’)ゞ

はい、みなさまこんにちは( ﾟДﾟ)！

先日、照明器具に水が溜まっている、、との連絡を受け

そんな馬鹿な、、と思いながら現場に伺いました(; ･`д･´)

某施設内の、４畳半ほどの一室に２台天井照明、

そして、真ん中には天井カセット型のエアコン室内機があり、

スピーカー、換気扇なども天井面には取付てあったが、

どうして、そのうちの照明器具のライトバーの中にだけ

水が溜まったのでしょうか、、(; ･`д･´)？

養生と、ライトバー本体を外してみる(‘ω’)

ライトバーを外す際、本体には茶色く濁った水が溜まっていて

バケツ一杯分くらいの水であった(; ･`д･´)

こんな狭い空間の中で、照明器具だけピンポイントに

浸水するなんておかしい(; ･`д･´)

横にエアコン室内機がある為、

ドレン配管がこの照明器具の上を通過していて、

そこから漏水しているのか？

憶測をもとに、天井にのぼってみる(‘ω’)

左に室内機があり、そのすぐ右に照明器具がわるのが

わかると思いますが、

ペアコイルは照明器具上を通過しているが、

ドレンの配管は、すぐ上に立ち上がって、反対方向に延びている

、、ということは、ドレンからの水がこぼれて、、

とはかんがえにくい(; ･`д･´)

ペアコイルの白い断熱材に亀裂があり、結露した水分がしたたり

落ちるには、量が多すぎる(; ･`д･´)

ここ１週間の間で急にライトバーに溜まったのだと施設のかたは

説明するわけです(; ･`д･´)

ドレン配管の掃除口があるので、断熱材をめくってみる(‘ω’)

これも、まあ、照明器具からは、４，５０センチ離れて

いる為、

もしここから水が溢れたとすると、室内機の横の天井材なども

濡れていてもおかしくない(; ･`д･´)

掃除口の蓋の廻りには、水が流れた水垢もなく、

あたり一帯は、水にぬれた痕跡がまったくない(; ･`д･´)

照明器具の丁度真上で、スラブが垂直に立ち上がっており、

その上は、斜め天井の鉄骨の屋根下地がみえている(; ･`д･´

２年前に屋上階の床面は、防水の処理をやり直したという(; ･`д･´)

石綿を拭いて、発泡ウレタンもその上からづきつけてあり、

断熱も防水性も申し分ないようにみえる(; ･`д･´)

ここのうちどこからかの隙間を通って雨水が侵入したとしても、

水垢が全くない(; ･`д･´)

ということは、この屋上の屋根や、パラペットなどからの

浸水ではなさそうである(; ･`д･´)

となりの部屋の梁にも水垢はなく、水がしたたり落ちた

跡がないのが不思議である(; ･`д･´)

照明器具から１ｍ程離れている、点検口で、よく観察していると

天井ボードに茶色いシミを発見(*’ω’*)！！

この真上をみてみると、

寸切りボルト付近から、茶色い水垢があった(; ･`д･´)

、、ということは、　後うちアンカーや

新築時に仕込んでいる、インサートか、どちらかの

穴から、この水は落ちてきていると推測できる(; ･`д･´)

インサート付近にもともと少し隙間があったのか、

あとうちアンカー打設で、スラブ内に日々が入って、

それが、スラブ上部まで達して、水の筋道みたいなのが

できているのか、、

なにせ、RC造りなのでそれは考えにくいが、

そういった可能性しか考えられない(; ･`д･´)

ということは、つまり、

この照明器具を吊っている、寸切りボルト２本が、

ﾊﾝｶﾞｰﾚｰﾙで一回受けて、その上にスラブにアンカーか

インサートによりねじ込んで固定しているが、

このアンカーから水がしたたり落ちて、

ハンガーレール、寸切りボルト、と水が流れてきて

器具を留めている、ナットからてくてくと、ライトバーに

浸水していったのではなかろうか(; ･`д･´)

寸切りが入っている穴の他にも、器具には何か所も穴が

空いているにもかかわらず、水垢は全然ない(; ･`д･´)

唯一、茶色くサビているのは、

器具を吊り固定している、ナットだけなのだ(; ･`д･´)

器具内の電源部の端子台も水に浸かることなく、

漏電はしていなかったので、

運よく、ナットからライトバー内部に、てくてくと

流れて、うまいこと注がれていったのではなかろうか(; ･`д･´)

電源の電線は取り外して、テーピングして、

とりあえず、もう一回雨がふらないと、原因はわかりませんので

養生をほどこして、様子を見てもらうことに(; ･`д･´)

建築系の方に、見てもらって診断してもらったりして、

漏水をとめないことには、照明器具はもとにもどせないので、

しばらくこのままにする旨を伝えて、作業終了です(; ･`д･´)

原因がわからないときは、修理のしようがないため、

我々でも頭をひねることもあります(; ･`д･´)
