はい、みなさまこんにちは( ﾟДﾟ)！

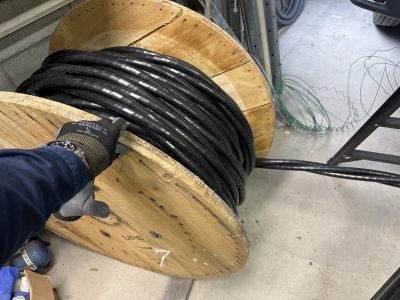

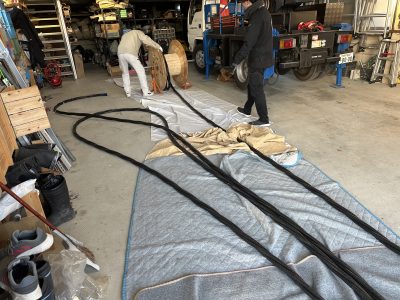

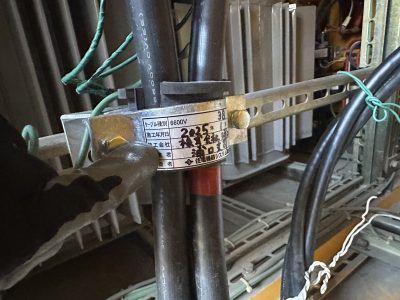

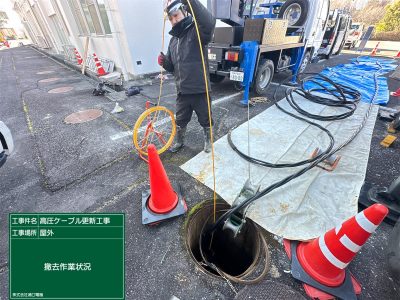

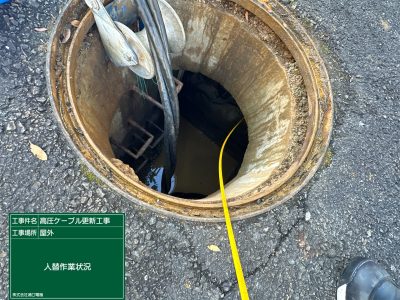

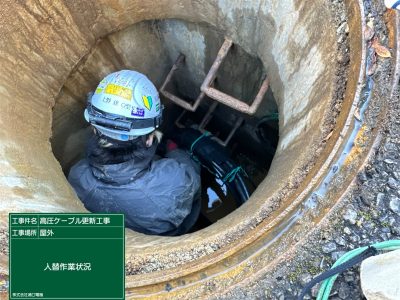

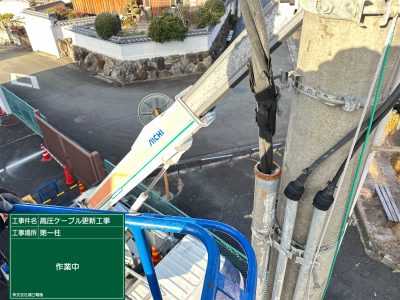

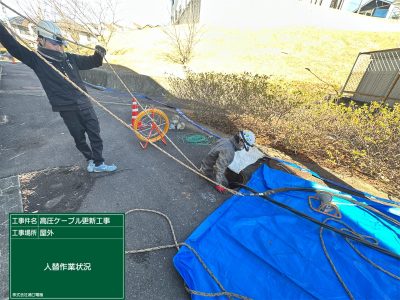

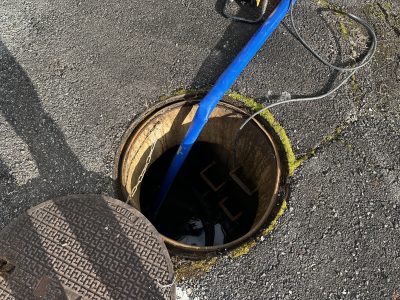

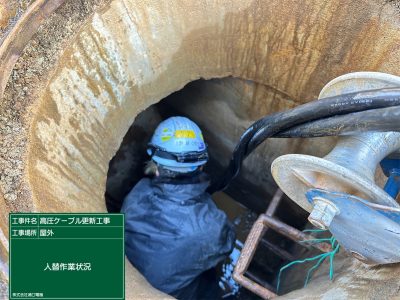

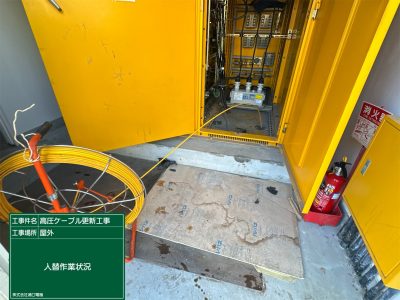

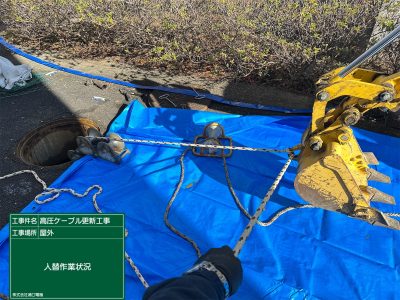

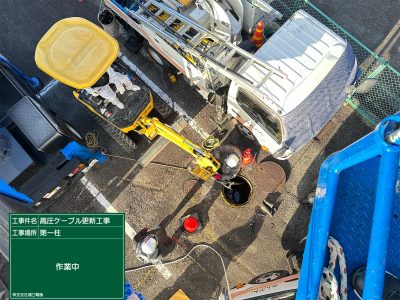

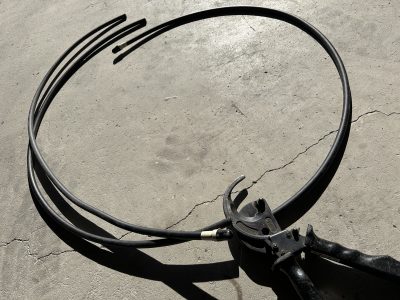

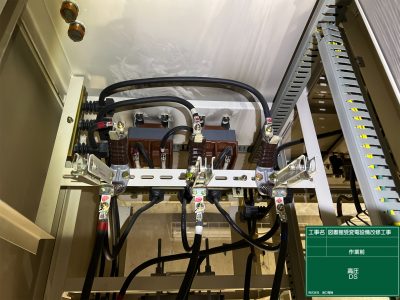

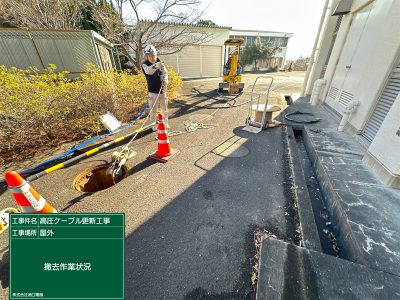

高圧ケーブル入替工事があるので、事前に高圧ケーブル

が倉庫に納品されました(‘ω’)ノ

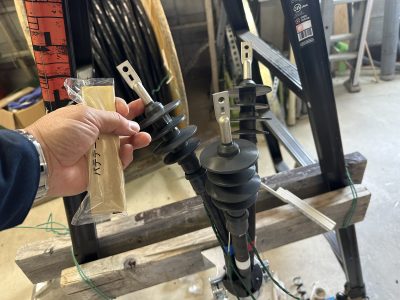

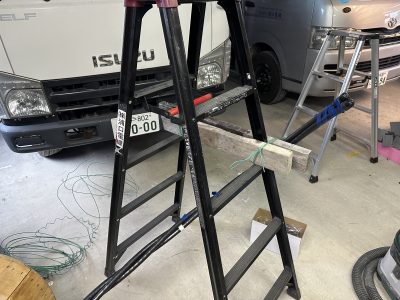

そこで、従業員さんに端末処理の練習をしてもらおうと

新しく購入したシースカッターを試しがてら、作業して

みようと思います(‘ω’)ノ

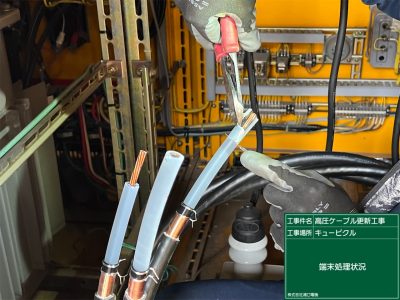

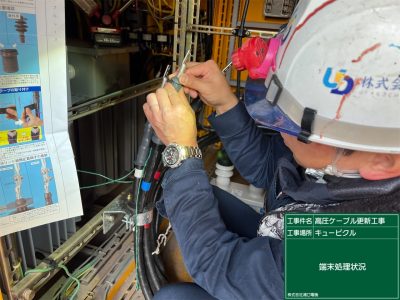

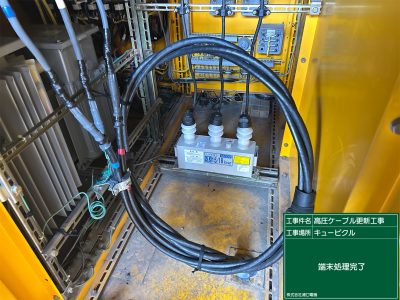

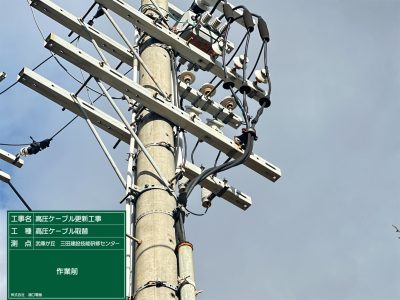

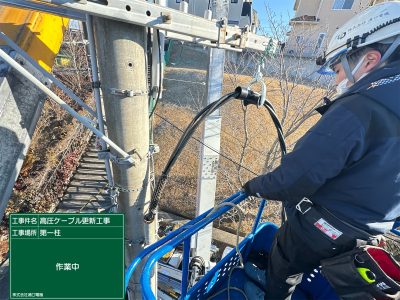

高圧ケーブル入替⑤端末処理！

↑過去ブログでも端末処理については語っているのですが、

昔から、カッターナイフで外装シースを皮むきしていて

指の感覚に慣れているわたしとしては、シースカッターなんて

要らないのですが、

私以外の従業員さん達が今後端末処理をするシーンも

有ろうかと思いますし、

そうした時に、安心でリスクの少ない作業をしてほしい(‘ω’)

そういった観点からケーブルシースカッターを購入

したのです(‘ω’)ノ

こちら永木精機EMシースカッターNGK-76065（小）

外装だけのカッターである(‘ω’)ノ

高圧ケーブルの２２ｓｑ～２００ｓｑまでのエコケーブルや

ＥＥﾀｲﾌﾟの硬い電線にも対応したシースカッター、、

何とお値段は約１０万円もしますΣ(; ･`д･´)

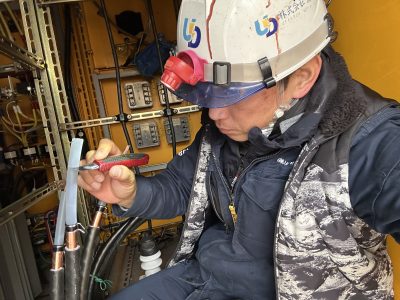

円周（横方向）カット、延長軸（縦方向）のカットで

遮へい銅テープまで刃が到達せずに安心のシースカッター！

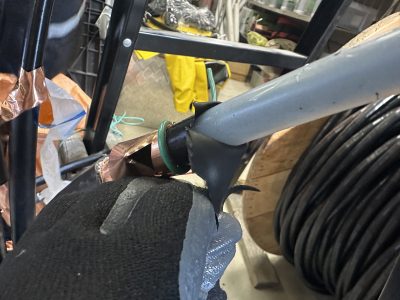

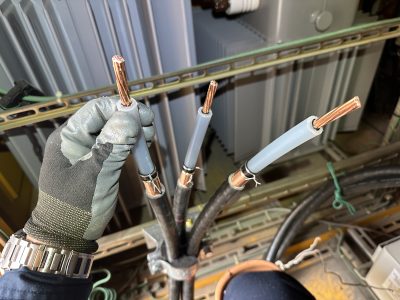

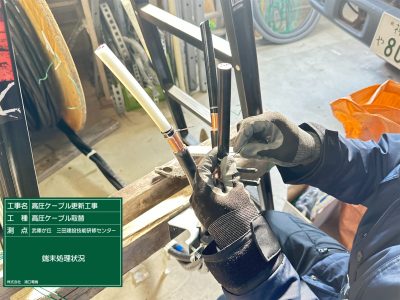

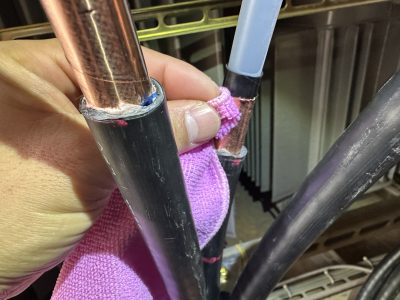

こんな感じで外装の黒いシースを剥いても

中身の遮へい銅テープの上にある白い紙テープさえも

切れずに綺麗に残っている(*’ω’*)

ここで遮へい銅テープを傷つけたらやり直しなので

最大限の注意を払いながらの外装皮むきなんですが、

一番最初にして一番の難関といってよい(; ･`д･´)

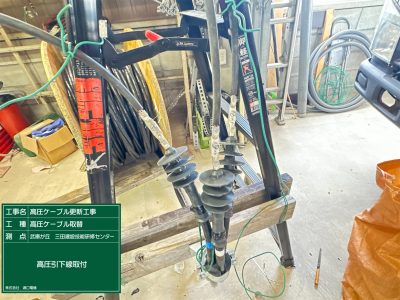

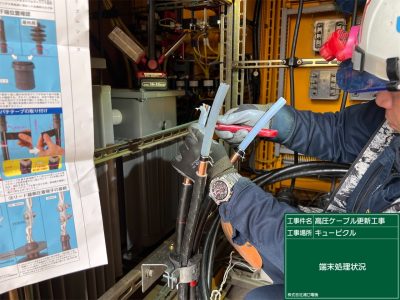

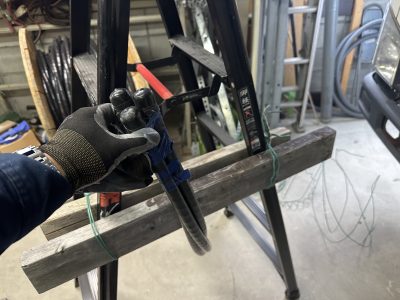

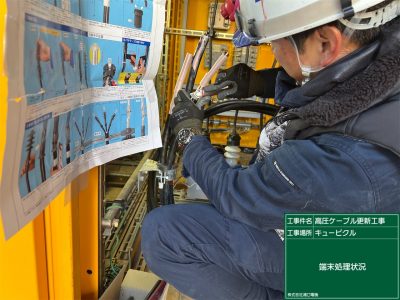

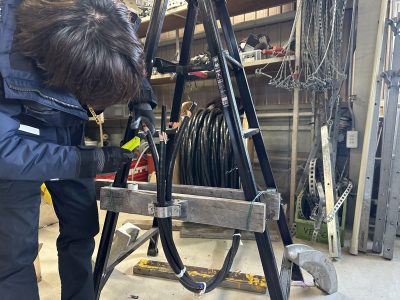

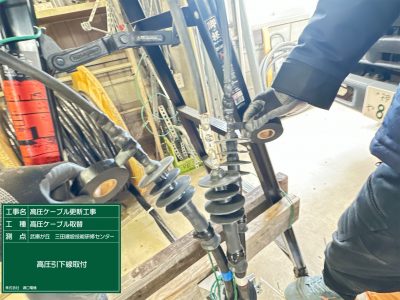

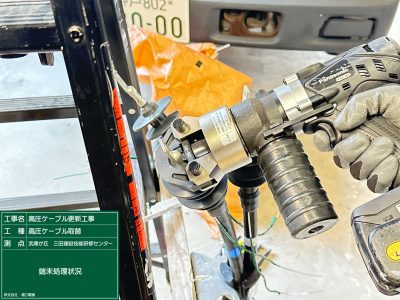

従業員さんに端末処理の手順とポイントを説明しながら

シース皮むきも練習してもらいます(*’ω’*)

こんな感じで、安心の皮むき(‘ω’)ノ！！

私が１０年くらい緊張で苦しんできたこの作業も、

１０万円だせばこんなに苦労せず突破できるのかと、、

嬉しさ半分、今までの苦労の悲しさ半分(; ･`д･´)

、、、次回へ続く(; ･`д･´)！

↓過去の端末処理の様子ご紹介

高圧ケーブル端末処理（塩害用）①！

高圧ケーブル端末処理（塩害用）②！

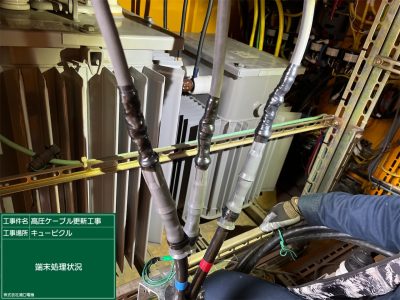

高圧ケーブル屋内端末処理、装柱作業！

はい、みなさまこんにちは( ﾟДﾟ)！

低圧引込の準備が整ったところで、

高圧引込と切替の時がやってまいりました(; ･`д･´)

高圧受電から低圧受電に切替⑤！　-宝塚市電気工事-

関西電力様より、低圧の引込を先にしていただいており、

切替した後で、高圧の引込線は後日撤去されるという

工程になります(‘ω’)

はい、このように、右側が低圧引込、

そして左側が高圧の引込ですが、二つが一緒に引き込まれている

状態もまた珍しい光景です(‘ω’)

主任技術者さまにお力添えをしていただき、

高圧をPASで遮断して作業開始(‘ω’)

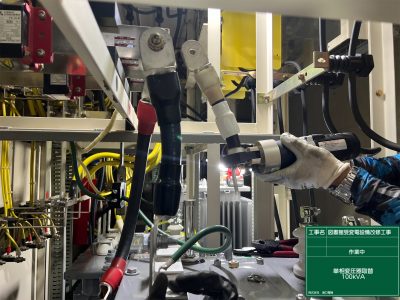

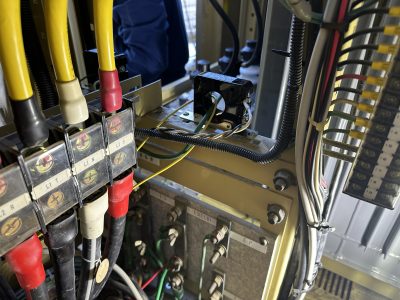

ｷｭｰﾋﾟｸﾙの中にある２次側のﾌﾞﾚｰｶｰ達、

これらの２次側接続部を外して、

新しく設置した低圧のメーター盤から配線された

配線へと繋ぎ変えていきます(‘ω’)

各回路、接続完了(‘ω’)

自宅外壁面に配線された幹線も同時に切替(‘ω’)

幹線たちの切替が完了し、

メガチェックののち、無事に低圧にて電源投入(‘ω’)ノ

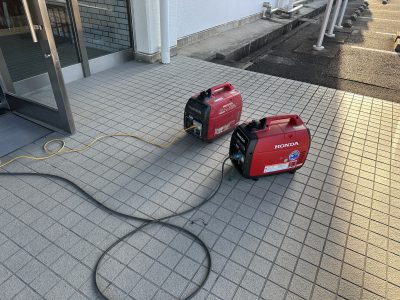

店舗の外にある自動販売機には仮設電源をおくりながらの

停電作業でしたので、

それらを回収して、作業完了です(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

高圧受電をやめて、低圧受電に切り替えるべく

準備をしております(‘ω’)ノ

前回あらかた配線がすんだので、メーター盤内の

接続をしていきます(‘ω’)ノ

高圧受電から低圧受電に切替④！　-宝塚市電気工事-

CVTの３８sq、２２sqあたりの接続は、

エグゼナの充電ドリルの圧着ユニットがお手軽で使いやすい(‘ω’)

店舗の電灯・動力、そして自宅への電灯

３回路をメーター盤にて主幹ブレーカーを設置(‘ω’)

PFDや防水プリカを使いたいところだが、

高圧受電をやめたいくらいなので、コストカットしていくと、

こういった縁廻りもあまり部材を使わず節約(; ･`д･´)

PAS用のA種接地はあるものの、D種接地もおとして

おきます(‘ω’)

接地もきちんとしたあとは、ｷｭｰﾋﾟｸﾙ側の仕舞です(‘ω’)ノ

とりあえず、幹線をｷｭｰﾋﾟｸﾙの中にとりこんでおりましたが、

気持ち、トランスを横切る箇所は、PFD管に入れて保護(‘ω’)ノ

切替作業前に、各盤にて絶縁測定をして確認(‘ω’)ノ

接地抵抗も測定し、準備万全(‘ω’)ノ

、、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

高圧から低圧へ切替準備中(‘ω’)ノ

高圧受電から低圧受電に切替③！　-宝塚市電気工事-

メーター盤からキューピクルへ低圧線を架空でひっぱります(‘ω’)

メーター盤に店舗へいく幹線、電灯、動力をそれぞれ

１回線ずつ架空で飛ばすわけです(‘ω’)ノ

第１柱からキューピクルへメッセンジャーをひっぱる(‘ω’)

低圧の幹線をラッシングで固定していき、

ｷｭｰﾋﾟｸﾙ側面まで配管を伸ばし、

ｷｭｰﾋﾟｸﾙ内へ電線を取り込む(; ･`д･´)

まだ高圧は生きているので、ちょっと危険だが、

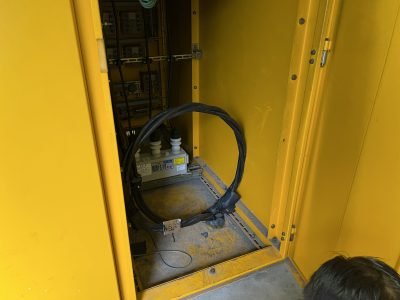

切替作業まではこのトランスの手前らへんに配線を

おいておくことにする(; ･`д･´)

これで、店舗側、そして自宅側への配線が済みました(‘ω’)ノ

、、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

高圧受電から低圧受電にきりかえる(‘ω’)、、

今回は、高圧受電してから、店舗と自宅の両方に低圧の

２次側の線がいっているので、ちょっとややこしい工事に

なりますが、充分設計して考えた末にはじまります(; ･`д･´)

高圧受電から低圧受電に切替②！　-宝塚市電気工事-

前回、あらかじめメーター盤を倉庫で組んでおいたものを

実際現場で取付していきます(‘ω’)ノ

盤を取付、そして立ちおろしの配管をします(*’ω’*)

この電柱は再利用するので、高圧の引込が

低圧に変わった後は、ｷｭｰﾋﾟｸﾙにいってる電線を低圧に

変えますが、一旦このメーター盤を経由してから

ｷｭｰﾋﾟｸﾙの低圧ブレーカーへいくというわけです(‘ω’)ノ

自宅の方へもメーター盤から飛ばすように変更(‘ω’)

まずメッセンジャーをひっぱります(‘ω’)ノ

そして低圧線をラッシングロッドで固定して配線して

いきます(‘ω’)ノ

分電盤へいっている幹線のジョイントのあるプルボックス

こちらに穴を開けて、

今回のあらたな配線をとりこみます(‘ω’)ノ

自宅側はこれでおいておいて、停電した際に切替ます(‘ω’)ノ

、、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

高圧を廃止して、低圧受電に切替する工事ですが、

手順としては、低圧回路の配管、配線をしてから

いっせいのーで、で高圧から低圧に切替する

という流れになります(; ･`д･´)

高圧受電から低圧受電に切替①！　-宝塚市電気工事-

まずは、メーター盤の下ごしらえ(‘ω’)ノ

電灯の主幹、動力の主幹、

そして自宅への分岐の電灯主幹　のブレーカー設置(‘ω’)ノ

盤の加工や盤内の渡り線の作成などは、

倉庫内である程度やっていくと楽です(*’ω’*)

ある程度形を作っておいて、、

それから現地で盤取付です(*’ω’*)

さて、これから配管、配線していきます(*’ω’*)

、、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

店舗を経営しているお客様で、高圧受電されていた

店舗と自宅の電気代を

低圧受電に変えたいという依頼です(‘ω’)ノ

右が店舗、そして左がご自宅、、その真ん中に構内電柱があって

高圧キューピクルが設置されています(‘ω’)

高圧の引込はこの第１柱に来ていますが、

高圧の引込線を関電に撤去してもらって、

新たに低圧の引込線をひっぱってもらう必要があります(‘ω’)ノ

現在は、高圧気中開閉器があるだけで、

あとは、まずキュービクルに電線がいっております(‘ω’)ノ

今度は、第１柱からすぐ横のキューピクルへ

低圧の幹線を架空で飛ばすイメージですね(; ･`д･´)

反対の自宅のほうへも、低圧の幹線を架空で飛ばします(‘ω’)

店舗関係は、キュービクルの各主幹ブレーカへ

低圧の幹線を切り替えていけば良く、

自宅へ分岐しているブレーカもキュービクルにありますが、

キュービクルの底からVE２８で露出配管して自宅の方へ

配管されているのが自宅への電源、、

草刈りなどで毎回ちょん切られる危険性があるのと、

あまり絶縁が良くないので、今回はこれを再利用せず、

第１柱から直接自宅へ架空配線することに(‘ω’)ノ

第１柱には一旦電源が立ち下がってきて

メーター盤を設置することにします(*’ω’*)

そこに自宅と店舗系の主幹ブレーカーを設置します(‘ω’)ノ

関西電力に申請をだすのに、既存の店舗や自宅の

図面をかかねばなりません(; ･`д･´)

電気設備など容量など調べるのに、数日、、

そして申請、設計、、下ごしらえに結構大変(; ･`д･´)

、、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

PAS交換作業続いております(‘ω’)ノ

高圧気中開閉器（PAS）交換①！

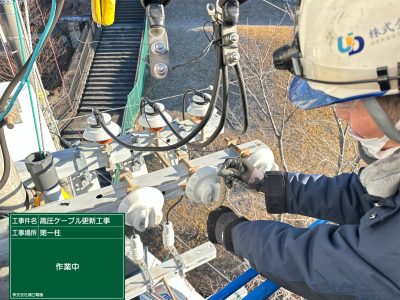

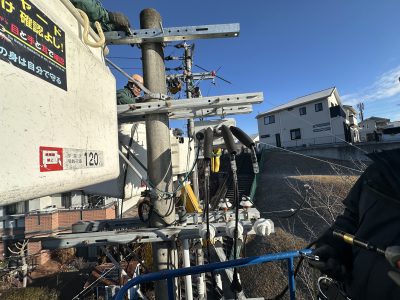

柱上ではきんでんさんの１次側の作業も並行して

行われてます(‘ω’)ノ

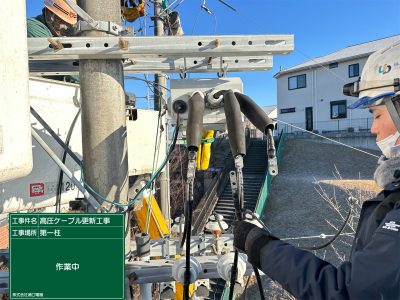

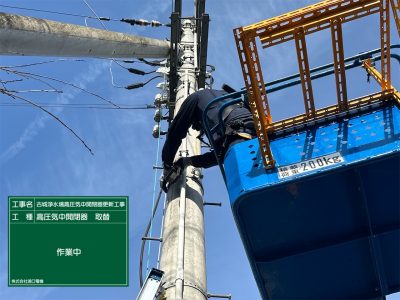

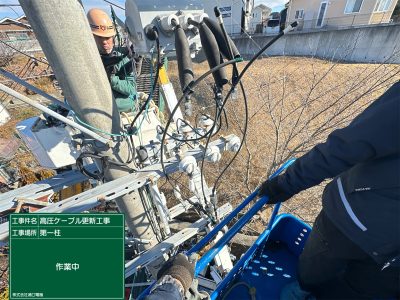

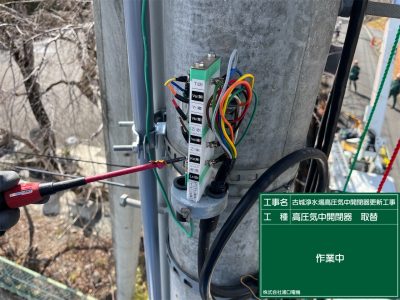

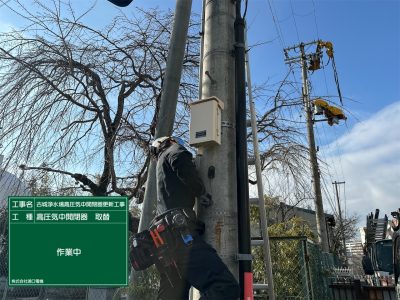

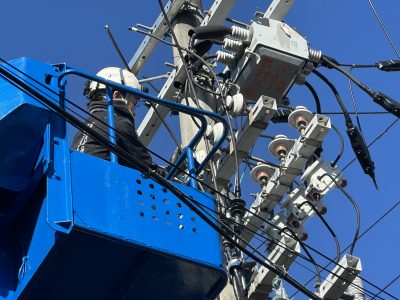

高圧ケーブルとPASを接続しているところ、

PAS側のリード線をまずぶち切ります(‘ω’)ノ

そして、ＰＡＳを撤去(‘ω’)ノ

左下に見えている避雷器は後で撤去します(‘ω’)ノ

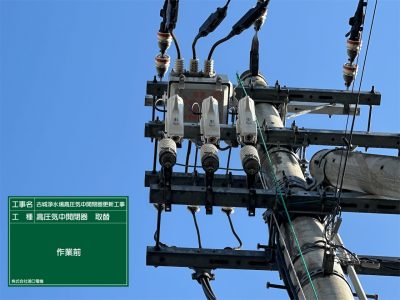

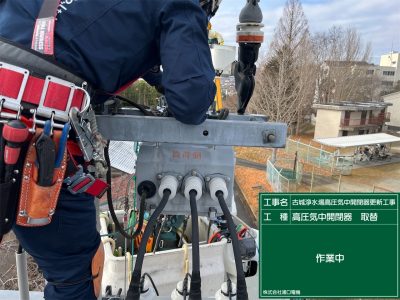

そして新しいPASを設置(‘ω’)ノ

避雷器を撤去します(‘ω’)ノ

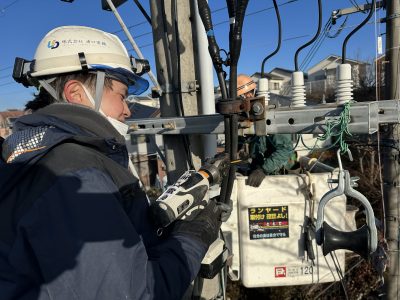

リード線と、高圧ケーブルを接続(‘ω’)ノ

ヨツギ製のプラスチックカバーが今は主流で

接続部のカバーは安価で簡単なのでヨツギカバーにされる

中、

僕は今までのゴム製のボルコンカバーが信用できるので

ボルコンカバーを使い続ける(; ･`д･´)ｗ

高圧ケーブル側の端子も穴ﾋﾟｯﾁが合わず交換(; ･`д･´)

接続関係は若手に任せて、

自分は他の作業をする(‘ω’)ノ

避雷器用のA種接地　と　PAS本体の　A種接地は

昔は別々になっていましたが、

LA内蔵のPASに更新すると、もちろんこの二つの接地線は

接続して一緒にしないといけません(*’ω’*)

すこしでも接地抵抗をふやします(*’ω’*)

キュービクルへいっているA種接地とこのPAS用の接地も

別々のところを、

PAS更新時に一緒にして接地をまとめたりもします(*’ω’*)

こういった知識は１種電気工事士の５年更新時の講習や

監理技術者の講習で注意喚起してくださいます(*’ω’*)

古いPASや撤去廃材もきちんと適正処理(*’ω’*)

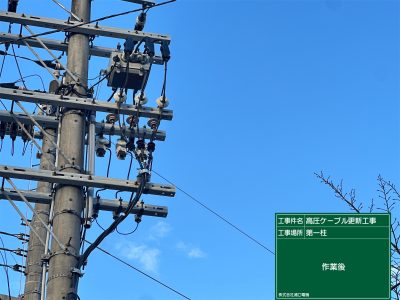

きれいに完了(*’ω’*)

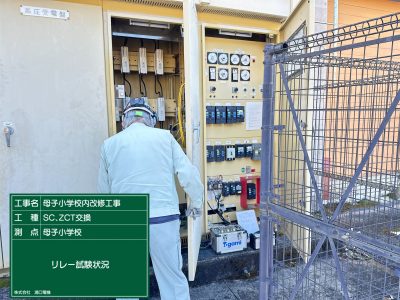

リレー試験や最終チェックを終えて復電(*’ω’*)

主任技術者様　と電力会社様　、そして

我々施工業者が連携して、高圧改修工事はおこなわれる(‘ω’)

はい、みなさまこんにちは( ﾟДﾟ)！

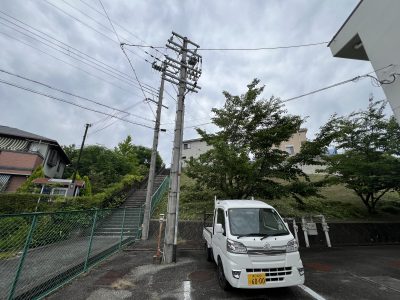

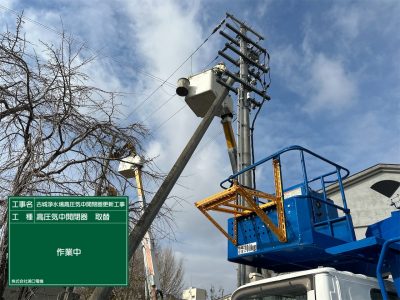

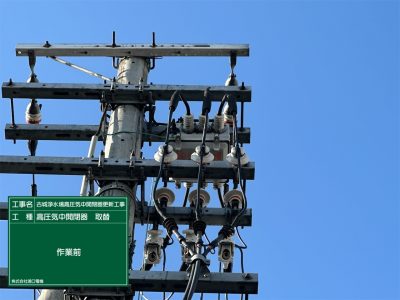

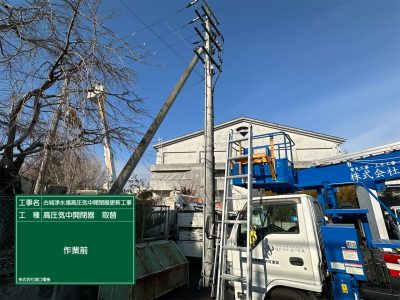

今回は構内第１柱にてPAS取替作業です(‘ω’)ノ

PAS交換となると、

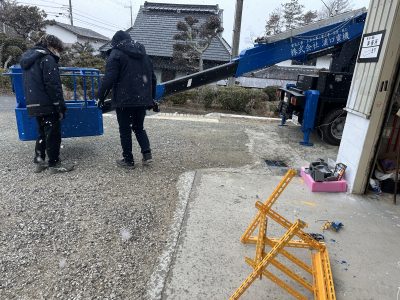

ウインチのついていない弊社の高所作業車には

PAS用架台装置を事前に取付ます(; ･`д･´)

この黄色に塗装した架台を取付しておきます(‘ω’)

このPASは現在避雷器は別でついてますが、

避雷器３個、その上のカットアウトスイッチも

撤去し、避雷器内蔵タイプにします(*’ω’*)

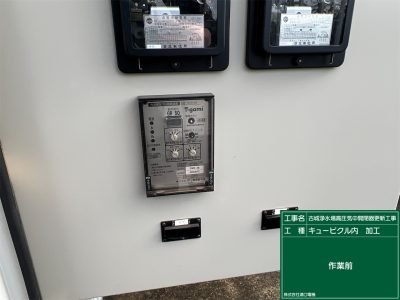

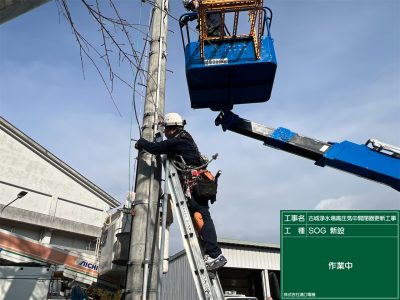

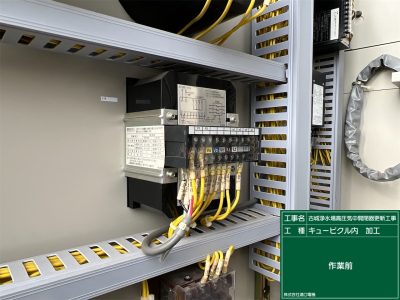

キューピクルにはSOG制御装置が有りますが、

今回はこちらを撤去して、

第１柱にSOG装置を箱付で設置します(‘ω’)ノ

つまり、LA、VT内蔵のPASに交換です(‘ω’)

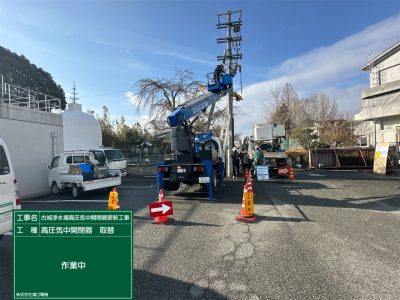

まずは高所作業車を設置して、停電前に準備を

すすめていきます(‘ω’)ノ

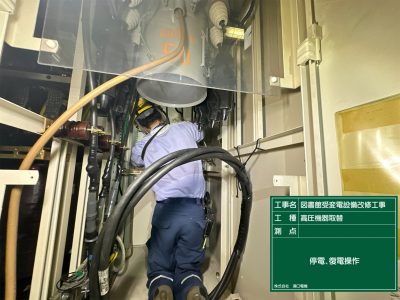

停電操作を保安協会、関西電力にお願いしてから

工事接地を取付して作業開始(‘ω’)ノ

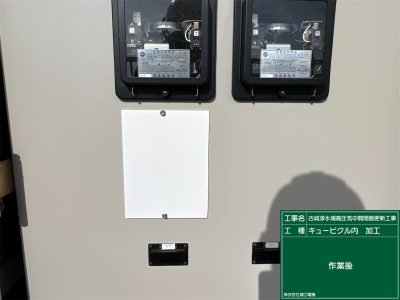

SOG制御装置を取り外して、アクリルパネルを加工して

穴をふさぎます(‘ω’)ノ

PASからのリード線と、キュービクルへ制御線を繋ぐ

中継ボックスが　柱上上部にありますが、そこで離線(‘ω’)

電線は外しますが、将来何かの為に電線は残しておく(‘ω’)

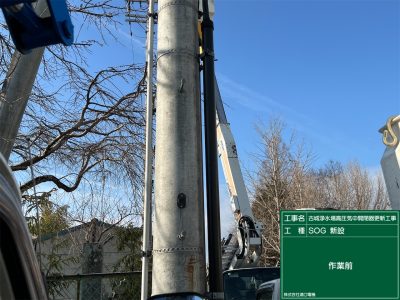

中継ボックスから電線管を立ちおろしていき、

新しいSOG（箱付）を取付(‘ω’)ノ

本日も停電作業にあやかって、きんでんさんもASから第

１柱間の高圧電線をアルミ線に変えていく作業を平行して

行っていきます(‘ω’)ノ

、、、、次回へ続く(; ･`д･´)！
