カテゴリー別アーカイブ: 電気配管、配線工事

はい、みなさまこんにちは( ﾟДﾟ)！

ワイヤレス防犯カメラセットを注文していただいていた

お客様のセットアップを事前にしておりましたが、

今回は、実際に現場での取付工事の回になります(*’ω’*)

ﾓﾆﾀｰ＆ﾜｲﾔﾚｽ防犯カメラ設置工事①！



今回、ご購入いただいた防犯カメラは４台です(‘ω’)



ﾏｽﾌﾟﾛのWHC7M4-C

この機種は、夜間も赤外線にて映るのはもちろん、

部屋内のモニターから音声が聞こえます(*’ω’*)

そして、同時に、フラッシュ発光し、威嚇します(*’ω’*)



カメラ付近で不審者が近づくと、

モニターから、『コラー！！( ﾟДﾟ)！』



って言うと、外にスピーカーで声が届きます(; ･`д･´)



４台の内、一台は、こちらのドーム型タイプ

マスプロのTS3DC2Pという機種(*’ω’*)



こちらはフラッシュ発光とスピーカー機能はついていませんが、

広い範囲見渡せます(*’ω’*)

１５ｍ先まで暗視撮影が可能、撮影画角はいろいろ調整できるので

変化しますが、だいたい１３０度くらいの角度の周囲はみえると

いった感じ(‘ω’)井





それぞれのカメラには、ＡＣ電源が必要ですが、

モニターとは、ワイヤレスで交信しているので、何も

配線は必要ありません(*’ω’*)





ﾏｽﾌﾟﾛのWHCBL10MLの10.1インチモニターです(*’ω’*)

モニターは、ご自宅のテレビにもHDMIｹｰﾌﾞﾙで接続して

おおきな画面でモニタリングもできます(*’ω’*)



本体にﾏｲｸﾛSDカードが入れれて、最大256GB分録画できます(‘ω’)

カメラ最大４台まで写せますので、４分割画面、

そして１画面のアップなどもできます(*’ω’*)



ドーム型のカメラに関しては、フォーカス機能やズーム機能も

併用できます(‘ω’)





専用のハードディスク

WHC-HDD2TBです(*’ω’*)



４台カメラで画質をHDモードで５４０時間記録してます(*’ω’*)

約２２日分、録画して、そして１日目の録画分を消しながら

新しいものに上書きしていくという感じで常時録画します(*’ω’*)



何か異変に気づいたら、２０日前のモノはすべて記録に残せる

といった感じです(‘ω’)ノ



私も自宅にマスプロのワイヤレスカメラセットを設置してますが、

ﾊｰﾄﾞﾃﾞｨｽｸ無で、本体に8GBの初期についているSDカードでしか

保存していないので、２日分くらいしか記録できてません(; ･`д･´)ｗ



万が一、データを取出すときのことを考えると、

外付けハードディスクを増設していることをお勧めします(‘ω’)



さて、防犯カメラを設置する、大きなご自宅のお客様(‘ω’)



玄関右側の角より、防犯カメラを一つ設置し、

玄関前を観察するようにします(‘ω’)ノ



家の裏側にまわると、こんな感じですが、

納屋も含めて、横に長いので、



中央の軒下から、２台カメラを設置し、

両端をカメラで映すようにします(‘ω’)ノ

玄関入ると、こんな感じですが、

この正面の壁に４台目のカメラを設置します(‘ω’)



玄関から入る人の顔を確認できる為です(*’ω’*)

入って、両サイドの長い廊下や２階にいく階段まで

広角的に映すために、



ここにはドーム型のカメラを壁面に取付します(‘ω’)ノ





このカメラ設置予定の裏側は台所になっており、

分電盤があります(‘ω’)



こちらから空きブレーカより電源を取り出して、

プラモールでカメラ裏側まで電源を持っていこうかと思います。



この壁の真ん中あたりにドーム型カメラがつきます(‘ω’)

右に見えるのが、玄関のチャイムのスピーカーです(‘ω’)



今回、こちらもドアホンの親機に交換します(‘ω’)

親機に電源が要る為、ドーム型のカメラ電源より分岐して

ここまでモール配管しようと思います(‘ω’)



こちらが玄関にあるチャイムのボタンです(‘ω’)



ここにドアホンの子機を取付します(‘ω’)ノ



ドアホンのセットには、ワイヤレス子機も追加し、

台所の親機とは別の場所に子機をおいていても、

玄関先にお客さんがピンポンを押しても



応対し通話ができるようにします(‘ω’)ノ



昔のチャイムを押すだけの設計なので、ボタンの位置はGLより

１.３ｍ程の高さで、壁面をむいているので、

玄関先に視野を向ける為に、

こうした斜めに剥くベースを取付します(‘ω’)ノ



玄関子機を取付する際に、レンズを上向きにし、

訪問者の顔が確認できるように取付します(‘ω’)ノ



親機の取付、　　防犯カメラの取付は次回へ(; ･`д･´)！



はい、みなさまこんにちは( ﾟДﾟ)！

今回は自社倉庫で加工準備の回です(‘ω’)



某施設で、コンセント増設工事がありまして、

一部、ステンレス配管をするので

その配管支持材を加工して、作っておきます(‘◇’)ゞ



現場はこのような調理室が一室、



そして下処理室でも、それぞれの部屋で、コンセントを一か所

ずつ増設します(‘ω’)



水場がちかいのと、蒸気配管も点在しているので、

材料はスチール製では錆びてしまいますね(; ･`д･´)



そこで、見積もりでは、樹脂管かｽﾃﾝﾚｽ管といった材料を

使って見積もりしましたが、

認可がおりましたので、材料を手配しました(*’ω’*)



SUS製ハンガーレールをバンドソーでカットします(*’ω’*)



そこに、３分のボルトの入る穴を開けます(*’ω’*)



既設の蒸気配管に　Uボルトを用いて、抱き合わせで

新設配管する為の準備です(*’ω’*)



SUS製のＥ２５スイッチボックス、、

こちら１万円以上するという、、ゴージャスなボックス(; ･`д･´)



蒸気や水洗いなど、調理場の過酷か環境下で錆びずに長持ち

させる為に仕方なくこちらを選択(; ･`д･´)



後ろに取付穴はついていますが、

今回はハンガーレールにて浮かしてある状態なので、

少し思考をひねって、



Lアングルを用いて、底から固定する事にします(*’ω’*)



こんな感じになる予定(*’ω’*)

ステンレス材の加工は手間がかかるので、

こうした作業は現場でできるだけせずに、自社倉庫で

やれるところまで終わらせておきます(‘ω’)



はい、みなさまこんにちは( ﾟДﾟ)！

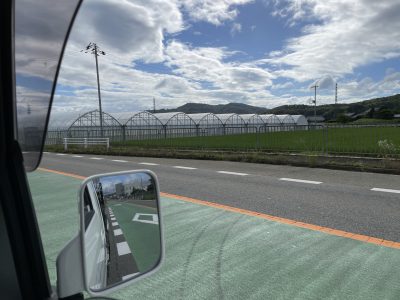

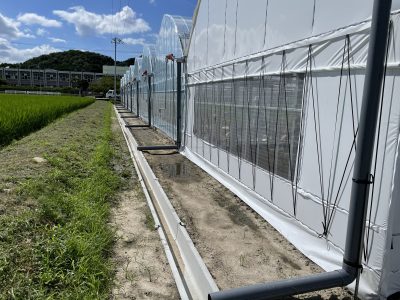

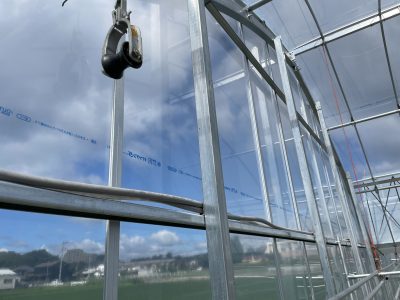

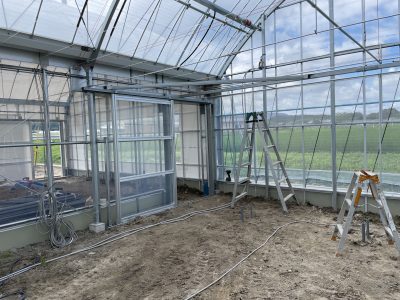

今回は、田んぼにビニルハウスを新しく建てるにあたり、

電灯、動力の引込を新設してほしいという依頼です(‘ω’)ノ



数か月前から、調査、図面作成、関電申請と

目に見えないところでは作業は進んでいますが、



引込柱、ブレーカー類が納入されたので、

事前に組立できるところはしていこうという回です(‘ω’)

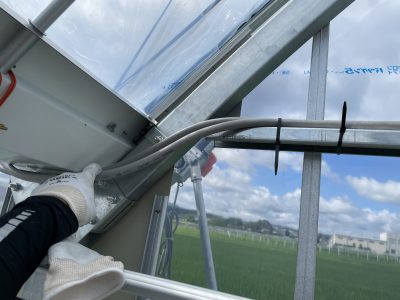

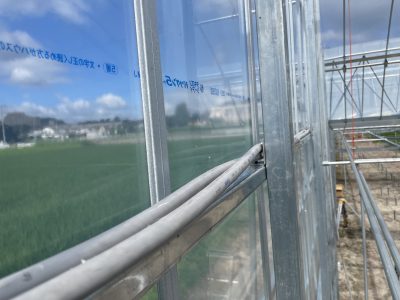

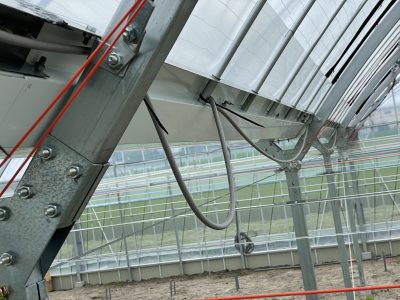

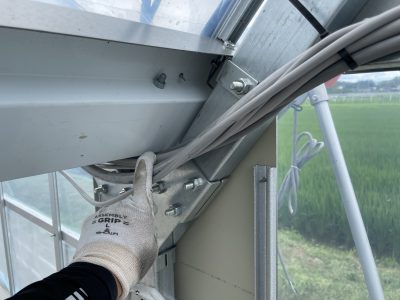

ビニルハウスに電灯回路が要るのと、

3.7Kwと少し大きめの水中ポンプなどの動力電源も要るので

メーターが二つ入る、引込盤を引込柱に取付します(‘ω’)



その引込盤にはそれぞれ主幹ブレーカーを収めておきます(‘ω’)

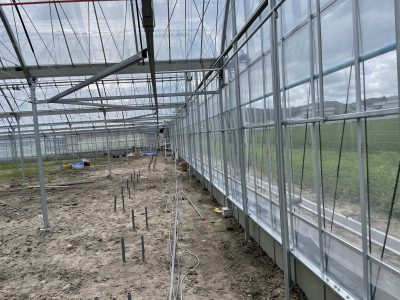

そして、すぐ近くにビニルハウスを建設するので、

そのビニルハウスの中にボックスを設けて

電灯盤を造ります(‘ω’)





そして、同じようにビニルハウスの中に動力盤を

作成します(‘ω’)

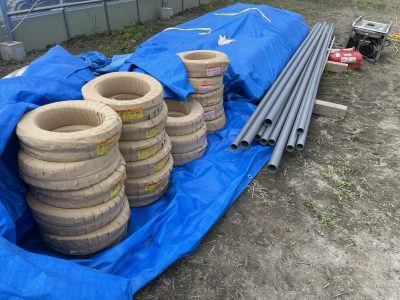

数メートル離れて、動力のポンプまでの2次側の配線は

埋設管FEP30で保護し、掘削するかコロガシ配管するか

それはまた後日決まるとのこと(‘ω’)



ウオルボックスの中のブレーカーの１次側の渡り配線などは

雨の日仕事が暇になったりする時を利用し、

自社倉庫で準備していくわけです(*’ω’*)



なので、現場での作業を例えば半日で終わらせた場合、

お客様にとったら、



『半日しか作業時間がかかってない』



と勘違いされてしまうことは有ります(; ･`д･´)





こうした、倉庫で準備をしている時間が、

合計して２日分ほど要していたら、



結果的には、それだけ現場でもかかるはずだったと

とらえていただきたいですね(; ･`д･´)





お客様には２つタイプがあって、

ひとつは、作業をずっと見て確認されるタイプ



もうひとつは、作業は見ずに、終わったら呼んでタイプ





前者のタイプの方は、

作業をみて、それ相応の手間暇かかっているのを確認される

傾向にあるので、



例えば、現場作業を一人で１日で終わったのに、

工事費がなぜ６万も要るのですか？と聞いてくるのです(; ･`д･´)





現場作業を一人で一日で終わらせれるように



事前に２人の作業員で、１日費やして、準備しているから

合計で　３人/日　分の　６万円になります



という説明をすれば納得してもらえます(; ･`д･´)





こうした盤の組立も、弊社のように自分で考えて

組立してるからコストは抑えれますが、



メーカーに依頼して、盤の中身も制作してもらった場合、

もちろんお値段は跳ね上がります(; ･`д･´)



それは盤屋さんも、作業員が手間をかけて中身を作成する

コストがのっかっているから、同じですよね(; ･`д･´)

ですが、眼で見て確認しないと納得できないタイプの方も

世の中にはおられるので、



目にはみえないところで、経費はかかっていることを

知ってほしくて、



準備作業のブログもよくあげるようにしています(‘ω’)



はい、みなさまこんにちは( ﾟДﾟ)！

弊社の事務所前にはジュースの自動販売機が設置されて

いるのですが、

私の自宅前にも自販機が設置されております(*’ω’*)

県道沿いに面している為、交通量はまあまああり、

自宅を新築したときに、



自販機を置く設計で、電源を自宅から埋設していました(*’ω’*)

後ろに新築工事が終わったときに、庭を自分で造成して、

ついでで、電柱の近くまで、電源線と、水道のパイプを

埋設していました(*’ω’*)



玄関横に白いプルボックスを設け、

引込柱から電源を一旦そこに入れておいたので、



あとでいつでも電源が取り出せるようにしてます(*’ω’*)



電源用のエフレックス管を敷設、、

そして、お庭用の何か役に立つであろう将来用の電源用

PFD22も２回路ほど一緒に埋設(*’ω’*)



途中で、お庭の水栓から分岐し、VP25も一緒に埋設(*’ω’*)



将来バーベキューとかしたときに、ライトアップしたり

洗い物をするように庭の端に電源と給水パイプを埋めて

おきます(‘ω’)ノ

そして、エフレックス管は、県道のほうへ埋設していき、

電柱のそばまで敷設しておきました(*’ω’*)

PFD２２は、駐車場用の外灯を設置するための

電源用に渡りパイプを一緒にいれておきます(‘ω’)ノ



給水パイプも一緒に配管していきます(*’ω’*)

位置関係でいうと、プルボックスから電柱まではこんな

感じです(; ･`д･´)



こんなに無作為に掘削しあるいて、、、

自分の敷地だからできる技です(; ･`д･´)



電線を入線し、ポールを建柱します(*’ω’*)



防犯カメラを上に設置しておきます(‘ω’)ノ



自販機他、ちいさなプレハブでお店ができるくらいの

盤を組み立てておきます(‘ω’)ノ

自宅のプルボックスから電源取出し(*’ω’*)

自販機を置くスペースにコンクリート基礎を設置(*’ω’*)



防水コンセントを地中から立上げて仕込んでおきます(*’ω’*)



一人でせっせと土間コン打設(*’ω’*)



コンクリートが十分乾いたところで、



ダイドーさんの自販機設置(*’ω’*)☆



そして、今回たまたま営業にこられたコカ・コーラ様と

うまくお話ができて、



やっと念願の２台目の自販機が設置されることになりました！



やっぱ赤いと目立ちます(*’ω’*)☆



遠くから車から発見されやすく、

やっぱ、２個３個自販機が並んでるほうが、

消費者からすると選ぶ楽しみがあるので、

立ち止まると思うので、



３台程自販機を設置する容量のブレーカーを設置してます☆



U字溝の蓋も沢山並べて、車両が歩道に入りやすいように

視覚的にも効果的になっており、



排水路を設置し、ボーボーだった隣地との境目を

明確にしながらも見通しがいい景観にすることで、

自動販売機が目立つようにしました(; ･`д･´)



そしてポイ捨てされないように、

綺麗にしておきたかった(; ･`д･´)





そんな予想も４，５年足って、

ようやくいい形になってきました(*’ω’*)



夜間も効果的に光ってくれております(*’ω’*)



自販機設置後、数日たって、隣地の木々も伐木していただき、

スッキリした景観になりました(*’ω’*)

もともと、こんな感じで隣地は高い木に覆われていて、

自宅の新築工事前にも、こちらで伐採させていただきました☆



こんな感じで５年前は綺麗にしていましたが、

また伸びてくるもんですね((+_+))







戸建て住宅をお持ちの方や、地主様で

””　自動販売機を設置したい！　””



と少しでもお考えの方はご相談ください(*’ω’*)！



自販機メーカーの紹介ができるのと、

電源工事は、地中埋設でも架空配線でも

弊社なら自社施工でなんとでも工事可能です(‘ω’)ノ☆





はい、みなさまこんにちは( ﾟДﾟ)！

先日、プルボックスの加工のブログを書きましたが、

プルボックス加工！

隙間時間にボチボチ進んでおります。



ノックパンのネジ山もかかりが悪くなってきて、

ますます、あたらしいパナソニックの圧着機とアタッチメント

が欲しい今日この頃です(; ･`д･´)

もう少し加工に時間がかかりそうですが、



この日は、確認のために、現場で一か所取付してみることに(‘ω’)



高さを統一するために、

点検口の中から、貫通穴の墨をだします(*’ω’*)

照明柱が一本一本埋まっている高さが違うので、

点検口からいくらという風に割り出せば、

見た目がだいたい統一されるとおもいます(*’ω’*)

芯をだしたあとは、貫通穴をあけます(‘ω’)ノ

カットアウトを固定している、ステンレスの台座を

少しカットしないと、

貫通穴のﾌﾞｯｼﾝｸﾞが干渉する為、

レシプロソーで、カットするわけです(*’ω’*)

そして、プルボックス取付穴をケガキ、、

タップ用の穴を開けます(*’ω’*)



ステンのボルトで照明柱に固定(*’ω’*)



貫通穴はﾌﾞｯｼﾝｸﾞで保護(*’ω’*)



VE７０の二号コネクターも取付、

そして、立下げのパイプの長さをひかえておきます(‘ω’)ノ



倉庫で各所分を切断しておこうかと思います(*’ω’*)



プルボックス取付後は、コーキングして

防水の仕舞をしておきます(‘ω’)ノ

これでコルゲートケーブルの立上げ寸法が

入線時には目安になりますね(*’ω’*)



問題ないかんじなので、これはまた

お手すきの時に残り２９箇所プルボックスを取付する

ことにします(*’ω’*)





はい、みなさまこんにちは( ﾟДﾟ)！

ルームエアコン新設、コンセント増設工事の続きです(; ･`д･´)

ルームエアコン新設、専用回路増設①！

前回、室内機取付、電源線　隠ぺい配線まで

お伝えしておりますが、

室内機はきれいに仕上がり、

配線器具も取付完了です(‘ω’)ノ



屋外は、上のヘッド部分より、配管を仕上げながら

おりてきます(*’ω’*)

吹き降りの雨など、水の侵入には気を配って、

コーキングはきっちりヘッドの継ぎ目もします(*’ω’*)

そして、２本３本と長い立下りのダクト配管の場合、

一番下にエンドカバーをきっちりつけておかないと、

カバーの上が自重で数年後ズレテ落ちてきているのを



他のげんばでたまに見ますが、

あれはダサイです(; ･`д･´)

この

数百円のエンドカバーをつけるだけでズレ防止になるので

ケチらずつけましょう(; ･`д･´)



台所の天井裏から出ている電線の仕舞は

丸の一方出でもつけるとしましょう(‘ω’)ノ



個人的には、ダクトの中で台所天井裏の貫通穴を開けたかった

のは有りますが、

将来、外に電源が欲しい時に、とりだしやすいように、

あえて丸の一方出で留めておいて、



後で配管したりしやすいように独立させておきます(‘ω’)ノ



そして、分電盤よりアースをもってきているので、

室外機へアース線を配線します(‘ω’)



ジョイントして、

一応水抜きの穴をあけておいて、



ボックス、ダクトへ水が侵入しないようにしっかり

コーキング処理(‘ω’)



ダクト配管は完了したので、

あとは室外機への接続だけです(‘ω’)



室外機を設置します(‘ω’)



室外機へアーシング(‘ω’)

フレア加工します(‘ω’)

超軽量のフレアツールBBK700-DPC　は

ほんとラクチンで早いです(*’ω’*)



↓以前、同じようなエアコン工事を紹介していますが、

フレアツールについても詳しく書いてますので

ぜひみてください(*’ω’*)

ﾙｰﾑｴｱｺﾝ取替、ｺﾝｾﾝﾄ増設工事（BBKﾃｸﾉﾛｼﾞｰｽﾞ㈱700-DPA）　



仕上がりも超綺麗で安心(*’ω’*)

ナイログをべっちょりつけて接続、(*’ω’*)



ちなみにこのナイログの粘液が中に入っても

冷媒や本体への影響は有りませんので心配ありません(*’ω’*)



わかりますか、この粘性(; ･`д･´)

いやらしい糸をひいているのがわかります(; ･`д･´)



この粘っこいバリヤーで小さな隙間もシャットアウト

して何十年もガス漏れを防いでくれます(*’ω’*)



真空引きを十分行います(*’ω’*)

ドレンを配管します(*’ω’*)

この充電ブロアもこうした隙間の掃除では大活躍(*’ω’*)

室外機まわりもきれいにおさまり

作業完了です(‘ω’)ノ





はい、みなさまこんにちは( ﾟДﾟ)

去年の暮れに物置部屋のリフォームをされていた

いつもお世話になっているお客様ですが、

ルームエアコン新設、エアコン用回路増設現調！

リフォームも済んで、エアコンを取付できる状態になりました(*’ω’*)



前回紹介したように、エアコン用の専用コンセントを増設する

工事と、リフォームした内装の配線器具仕上げも兼ねて、

今日は一日で終わらせます(*’ω’*)

室内ですがクロスもはれて綺麗に仕上がっていました(*’ω’*)



さて、まずエアコン用の貫通穴をあけます(‘ω’)ノ

部屋全体にビニール養生をして、筋交いのチェックをします(*’ω’*)

こういう日本家屋では、中は土壁で、竹や木材を切るコア



そして、外壁側はモルタルやラスでも年数がくれているので、

まあまま固く、



サイデイング用のコアでも切れないときがあるので、

外部からはダイヤの乾式コアも必要です(*’ω’*)



コアが面倒な人は、私のように、６㎜や８mmのコンクリートキリ

でズボズボと円形に穴を開けていけば、丸い穴が簡単にあくので

小さなハンマードリルで片手で楽をしたい人はお勧め(*’ω’*)

外部から電源線もいれるので、　埋込コンセント用の

開口をあけておきます(‘ω’)ノ

貫通スリーブの途中に壁の中に電源穴を入れる　穴を開けて

おきます(‘ω’)ノ



一階の台所分電盤から配線する、電源線の2.0㎜-3Cは

この穴に入れて、埋込コンセント用に仕込みます(‘ω’)ノ

そして、室内外の渡り線の1.6㎜-3Cも　配線しておきます(‘ω’)ノ



これで、外のダクト立下りをある程度すすめます(‘ω’)ノ



その間に、部屋内の仕上げで

照明器具をつけたり、壁のスイッチ、コンセントなどを

仕上げておきます(‘ω’)ノ

一方屋外では



SD-77スリムダクトを配管していきます(‘ω’)ノ



コーナーを取付、防水の処理を施してから、

ペアコイルとドレンホースを屋外側から突っ込みます(‘ω’)ノ



室内で、室内機と冷媒配管を接続します(‘ω’)ノ

接続できたら、室内機をつけてしまいます(‘ω’)ノ



ガチャっと取付完了(‘ω’)ノ

エアコン用のコンセントも埋込できれいに

取付できています(‘ω’)ノ



さて、一階の台所の分電盤の上に点検口が有りますが、

こちらから、対角線上の向こう、

吊戸棚の右らへんの外壁に穴を開けて、

電源線を隠ぺい配線します(‘ω’)ノ

天井裏の高さでVA線が入るだけの小さな穴をあけます(‘ω’)ノ

その穴へ、外から電線を突っ込んで、

点検口よりフィッシャーでひっかけます(‘ω’)ノ

綺麗で、見通せる懐がある天井なら、簡単に電線も

ひっかけれます(‘ω’)ノ



ここまでひっぱれば、分電盤への接続は

もう簡単にすませれますね(‘ω’)ノ



ちょっと長くなるので、

、、、後半へ続く(; ･`д･´)













はい、皆さんこんにちは( ﾟДﾟ)！

少し前に、金属管配管工事をした会社で、

階段下のスペースに倉庫をつくるということで、

将来用で電源を途中までもっていっていたのですが、

倉庫内、金属管配管工事！③盤取付、仕上げ！

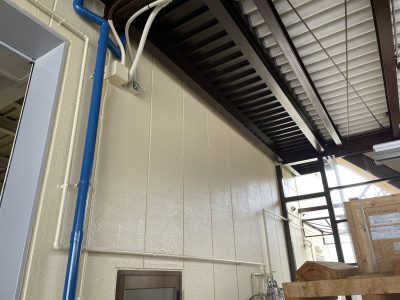

まず、前回の工事で途中まで配管していたので、その様子を(‘ω’)

盤のある部屋から壁を貫通して小さなプルボックスを取付して

いましたが、

ここに、将来用に電源をもってきていました(‘ω’)

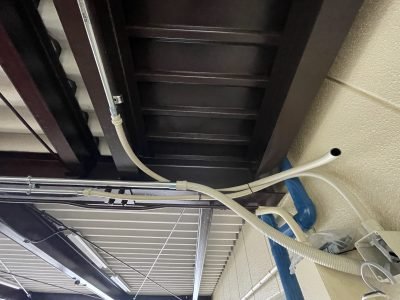

前回の１００V電源はループさせてＰＦ２２にて配管をのばし

ましたが、PF１６にて、その横にあらたに将来用の配管を、

のばします(‘ω’)

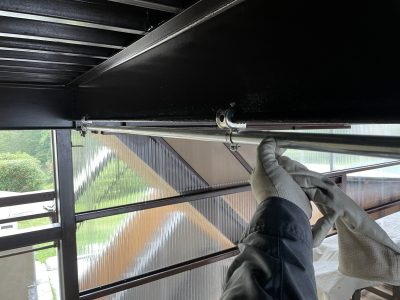

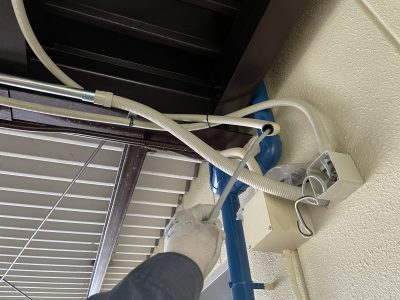

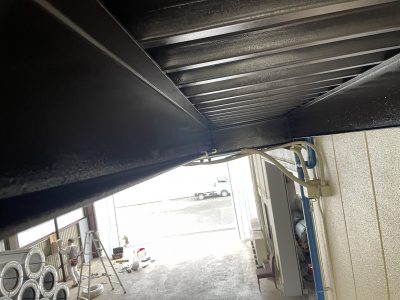

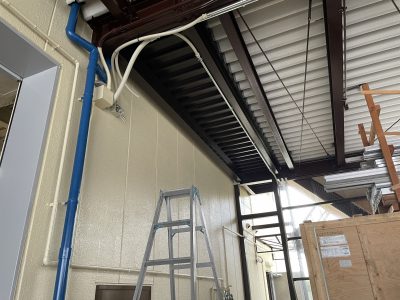

手前方向に、H鋼に沿って配管します(‘ω’)



パイラック、パイラッククリップで楽々配管(‘ω’)

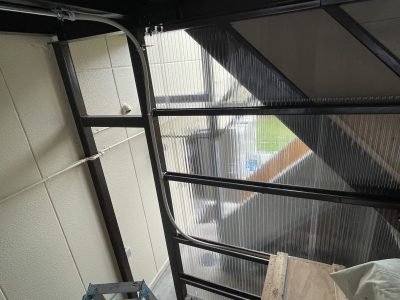

外方向に配管していくと、屋外の階段がみえます(‘ω’)

この階段下に、倉庫をつくるそうで、

内装をきちんと出来上がったら電源がほしいとのこと(‘ω’)



曲がりや凹凸のある部分はPF管にて配管させてもらったので

楽々で助かります(‘ω’)



天井高さは４ｍ程ありますが、９尺の脚立でなんとか届く(‘ω’)



ボックスコネクタに接続する前に、入線します(‘ω’)

一人でいったりきたり作業する時は、

出来るだけ自分が楽に効率よくうごけるように作業します(; ･`д･´)



一人親方の方は常に時間におわれているのでおそらく

この言葉の意味がよくわかると思います(; ･`д･´)



プルボックス内の結線を終わらせておいて、高所作業は

前回に終わらせています(*’ω’*)



このときより一か月ほど経過して

階段下の内装ができあがったので照明器具やコンセントを

付けて欲しいとの連絡が施主様よりありました(*’ω’*)



高所作業用の高い脚立や配管材料のあるうちに

ある程度電源を配管しておいたので、



残っている作業はとても簡単な作業です(^^♪







はい、みなさまこんにちは( ﾟДﾟ)！

先日よりお話している、倉庫内の金属配管工事ですが、

倉庫内、金属管配管工事！②現場のパワハラを考える！

前回で配管がほぼ完了して、盤を取付していきます(‘◇’)ゞ

盤の取付というと、下穴を開けたり、ボックスコネクタなど

穴あけは必須ですよね(‘ω’)

地がどんな材質なのか、どこに配置して、配管のとりまわし

を決めるのは、悩むというより、楽しいです(‘ω’)



これは屋外のほうの盤ですが、

盤の中で、裏側から貫通して電源をもってくるようにします(*’ω’*)



建物の中で配管して、外側から見える部分は

あまり人目につかないほうが美しいです(‘ω’)

プルボックスから真ん中を立ちおろしで、

屋外側からは、波板でうっすら見える程度で、

配管は目立たないようにします(*’ω’*)



屋外と屋内では、配管へのダメージも長持ちの度合いも

全然かわってきますし(‘ω’)



屋内にもう一つ盤を取付ます(‘ω’)ノ

入線します(‘ω’)



盤の横に、盤前に機器が設置されたあと、

将来用に天井照明用の電源とスイッチを取付しておきます(‘ω’)ノ

この辺にスイッチをつけましょう(‘ω’)

機器の導入は数か月後になる為、機器が設置されてから

照明器具は取付するということで、

あとで配管を伸ばせるように、３方出丸ﾎﾞｯｸｽでとめておき、

100V電源はスイッチボックスでおいておきます(‘ω’)ノ



プルボックス内の結線をします(*’ω’*)

もう３８ｓｑのハンド圧着がキツクなってきた４０代のわたし、、。

昔は片手でも握れていたのに、

今は両手じゃないと無理( ;∀;)



ジェフコムの圧着機と、マーベルの圧着機両方もっていて、

マーベルの圧着機のほうが、圧着する時の力が固いです( ;∀;)



力に自身が無い方はマーベルの圧着ペンチは買わないほうが

いいです(; ･`д･´)



電源を送って、電圧確認も忘れずに(*’ω’*)

機器の導入まで少し先になりますが、

事前の準備工事としては完了です(*’ω’*)





はい、みなさまこんにちは( ﾟДﾟ)！

先日より続いている、倉庫内金属管配管工事です(*’ω’*)

倉庫内、金属管配管工事！①

サムネにあるように、ひさびさにベンダを使いました(; ･`д･´)

すごいヘタクソになっていました、、(; ･`д･´)ｗ

前回の盤内結線をしている間に、一方でプルボックスが

取付られたので、

部屋の端から端まで、入線します(*’ω’*)

入線完了(*’ω’*)

このプルボックスの位置は、屋外側からみると、

透明の波板の角になります(*’ω’*)

下に左官の練り船が立てかけてありますが、それと、

仕切りビニルカーテンとの間に、また操作ボックスを設けます。



この辺りで溶接機など、動力の機械を使う予定のようですので、

ブレーカー、コンセント留めで、新設します(*’ω’*)

さて、まずは、この鉄板ロール巻きの裏側の壁沿いを配管して、

画面右側に操作盤を新設します(*’ω’*)

軽量鉄骨の金属配管は、パイラックL型を使えば、

とても楽チンに配管できますね(*’ω’*)

動力回路と電灯回路、それぞれの配管ルートにパイラックLを

取付していきます(*’ω’*)



一人で配管する時は、パイプの真ん中を支持してから、

左右の端を固定してもいいですし、

写真のように、どちらかの端を仮にぶら下げておいて、

それから反対側のパイラックをクリップで固定します(*’ω’*)



よく２人作業で、上司が部下に偉そうに

『そっち側、持っててー！早くきて！』

みたいな場面を見ますが、



待ってる時間もったいないから、上司なら、相方の

手をとめることなく、自分一人で配管作業進めれるくらいの

背中をみせたほうが慕われるのにな、、(; ･`д･´)



などと思ってしまいます(; ･`д･´)



私が、下っ端時代に、そう感じながら仕事していたからですｗ



コーヒーかお茶いれてくれる？コピーとってきてくれる？

上司の女性社員に対するパワハラ・セクハラ



そっち持っておいてくれる？　アレとってきてくれ！

ぐらぐらするから脚立もっておいてくれ！



現場で怒号が飛び交っていたりすると、なんか

オフィスでのやり取りと似てる感じがするんですね(; ･`д･´)



私の若い時代はたたきあげで、それが当たり前で、

バブル期は、仕事もたくさんあった為、１人でできそうな

作業でも２人で、　大掛かりな作業も３人、４人と人をいれても

ちゃんと予算が組まれていました(‘ω’)



そのため、先輩はつけあがるわけですｗ



会社に、現場に、余裕があるからです(‘ω’)



ちょっと偉そうに教育しても、やめたければ

やめたらいい(‘ω’)ノ　、、そんな意識ですｗ





今のように、時間に追われてという感じもなく、

今日の残った仕事は、また明日すればいいくらいの意識(‘ω’)



昨今の職人事情をかんがえますと、

今どき、そんな意識で上司が仕事をしていれば、



優秀な人材は育ちませんよね(; ･`д･´)



、、というか、そのバブル期のツケが今まわってきている



とさえ感じます(; ･`д･´)



その時に、もう職人なんてやめた！

っていう若者もたくさんいたはずです(; ･`д･´)

だから、いま、、職人が不足してるんです(; ･`д･´)

その時代を乗り越えた、４０代５０代の方も、



必死にくらいついていった結果、

『施工管理』までは手が回らず、現場だけをひたすらこなして

いたため、



腕や、知識、経験は十分あるのに、

『施工管理技士』の称号までは得れていない方が全国に

沢山おられます(; ･`д･´)



そこで、救済措置として、

『管理技士補』という制度を作って、

施工管理技士同士の負担を減らすように緩和措置を考えた

わけですが、、(; ･`д･´)



、、結局、一人で、２つ、３つ現場をもてますよ、



ということは、



一人で２つ、３つ現場しなさいよ



ということです(; ･`д･´)



ますます、現状の施工管理技士は重荷になることは

間違いないですね(; ･`д･´)



それなら、施工管理技士の給料をもっとあげれば、

やる気になって、みんな施工管理技士を目指すのに(; ･`д･´)



施工管理技士になれば、もっと残業が増え、

責任が増え、、しんどい



それなのに、そんなに給料が増えないなら、

ぼちぼち、それなりでいいや



とこうなるわけです(; ･`д･´)



監督員からの冷たい対応やイジメはもちろんあり、

悩まされることも確かに多い、施工管理ですが、



会社としては、施工管理技士を持つことは、

仕事の幅は確実に広がりますし、

請負う仕事の金額も確実にあがるので、



施工管理技士には、もっと待遇をすべきです(; ･`д･´)

それほど、施工管理技士、いわゆる監督業は

モノ造りにおいて、重要な役割を担っているわけです(‘ω’)



とても社会貢献をするポジションで、

国にとっても宝といえる存在です(^^♪



図面や書面上で設計や監理する人はたくさんいて、

もちろんその方も必要ですが、



その方は、実際の現場では何もできなかったりします(‘ω’)

現場と監督員のパイプ役の位置にある施工管理技士は、

もっと経験や技術力、精神面、体力面、、

すべてにおいて上です( ﾟДﾟ)



運輸業、建設業、結局、この２つは、国民のほとんどが

携わる業種であり、



もっと優遇しないと、『考える人』ばかり増える世の中に

なってしまい、

『動く人』『つくる人』はいなくなってしまいます(; ･`д･´)



、、というか、どんどんいなくなってきてます(; ･`д･´)

今はいいのですが、数年後、

数十年後、、日本には、現場で活躍できる技術者がいなくなり、



海外から　【職人を輸入】　したりする日がきます(; ･`д･´)





そうなると、品質が低下したり、そのうち派遣にも

コストがかかってくるようになり、

良いモノづくり　なんて終わります(; ･`д･´)



今まで築いてきた、技術や伝統が途絶え、

生産性も弱まることは考えられますね(; ･`д･´)



日本人の国民性といいますか、

【こだわる】ことで、ひらめいたり、開拓していき

世界の常に最先端のモノづくりを引っ張ってきたのに、、



これから、そういう志をもった人が少なくなることで

発展していかなくなる、、(; ･`д･´)

なんか、語りすぎて、

長くなってしまったので、次回に続く(; ･`д･´)！
