はい、みなさまこんにちは( ﾟДﾟ)！

街路灯漏電調査によって、漏電改修の必要が

でた遊歩道ですが、

まず、不良のリモコンブレーカが納品されたので

まずは、そちらを交換します(‘ω’)

リモコンブレーカは交換し、とりあえず全部で１６箇所

消灯していた箇所は、これで水銀灯のままの器具をのぞいて、

１５箇所は点灯するはず(; ･`д･´)、。、！？

と思いきや、、

その復活した１５箇所はすでにLED化されていて、

電源装置一体型のLED灯具が設置されていたのですが、

点灯の確認をしようと電源を投入すると、

２箇所、、不点灯のままでした、、(; ･`д･´)！

、、その箇所の原因を調べると、偶然にもLED灯具本体の

故障であったことがわかりました、、(; ･`д･´)

、、ということは普通に想像すれば、

その２箇所が絶縁不良で、

この回路が0.5MΩと悪くなっているのか、、(; ･`д･´)？

と考えるが、

その不点灯の２箇所は漏電とは関係がありませんでした、、。

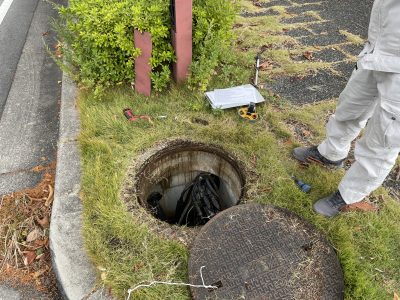

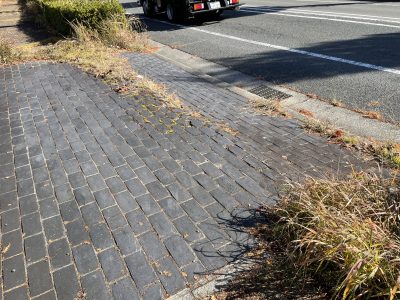

とりあえず、地中埋設ｹｰﾌﾞﾙが悪いのか、、

はたまた、１５箇所ある灯具の他のどれかが悪いのか、、

全部確認する必要があります、、(; ･`д･´)

、、しかし一本一本順番に見ていっては、距離も長くて、

効率的ではないので、

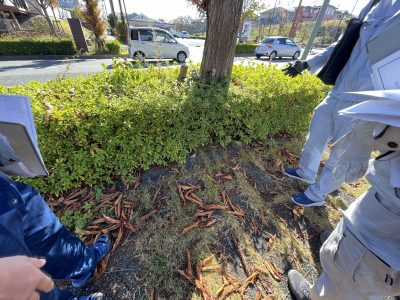

地中埋設の電線が悪いのではないかと予測し、

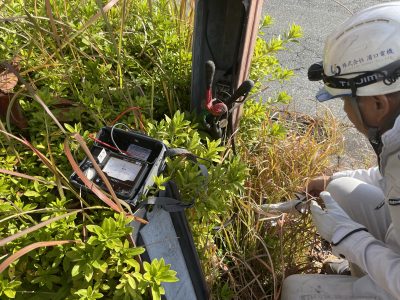

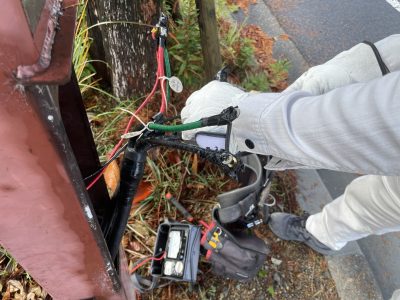

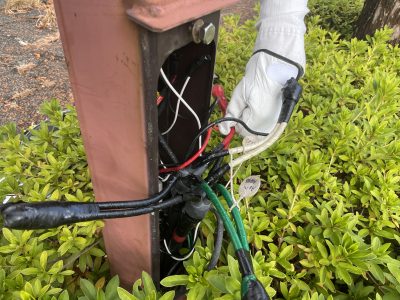

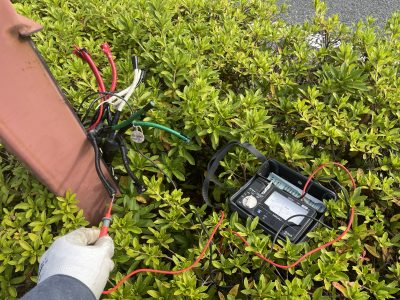

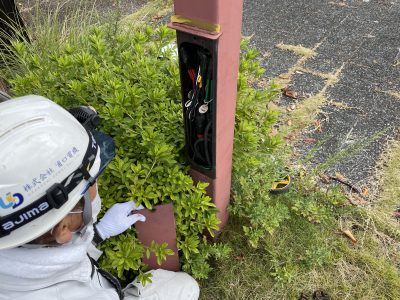

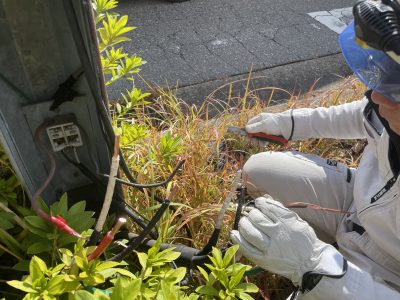

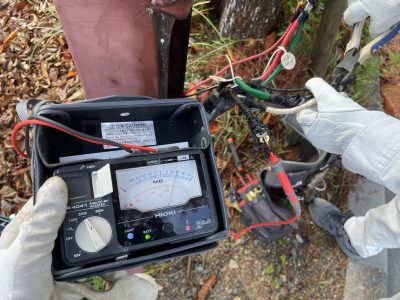

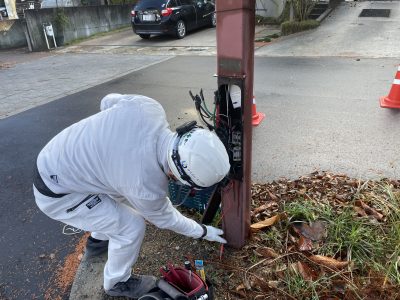

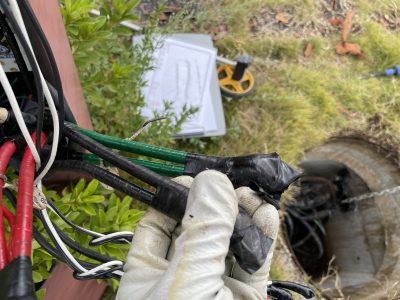

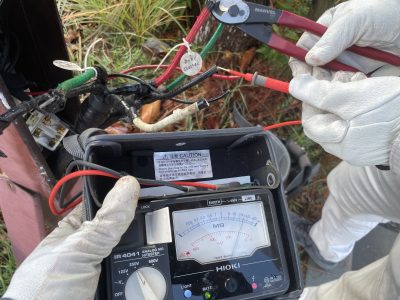

要所要所、切り離して、絶縁測定をします(; ･`д･´)

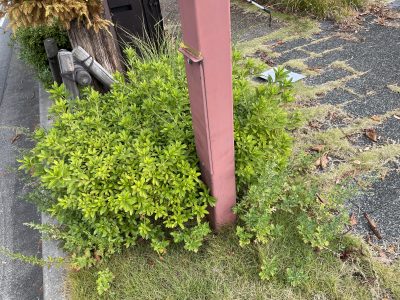

照明柱１２本目で、切り離して、

１３～１５は絶縁が良く、、

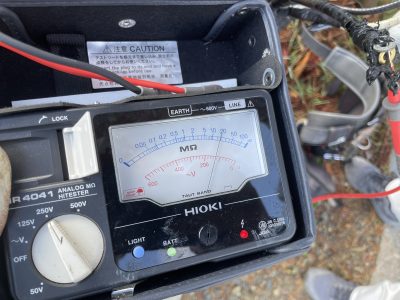

照明柱１２～１までは0.4MΩということで、

この１２本の間で絶縁不良です(; ･`д･´)

この１２番目の照明柱の２次側が0.8MΩととても

悪く、灯具も交換することになりました(‘ω’)

後日、ここを含む３か所の灯具を交換しましたが、

絶縁はよくなりません、、(; ･`д･´)

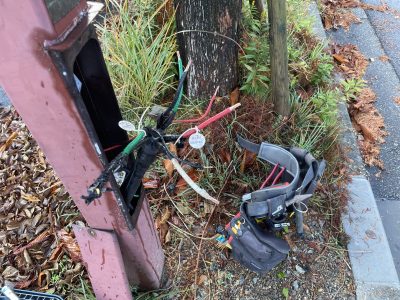

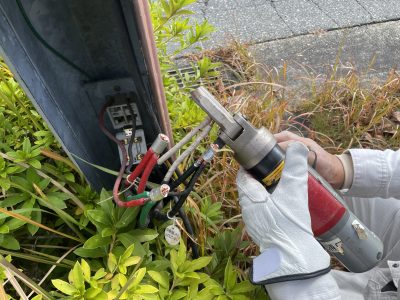

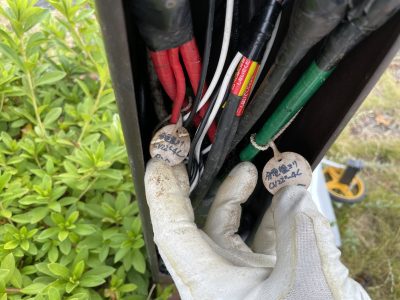

そうですね、カットアウトの蓋を開いて、メガをあたってる

ので、

１次側の絶縁不良と２次側の絶縁不良は別物(; ･`д･´)

何か所が、切断して的を絞ろうとしましたが、

決定的な原因がわかりません、、

とりあえず、この日は切断した電線を接続しなおして

カットアウトスイッチを全部交換してみることに

します(; ･`д･´)

次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

兵電工（兵庫県電気工事組合）様より、小工事として、

一般の電気仕様ユーザー様からのお困りごとの修繕などを

承っておりますが、

今回は、漏電により分電盤の主幹ブレーカーが落ち、

全停電になっているということで電話がありました(; ･`д･´)

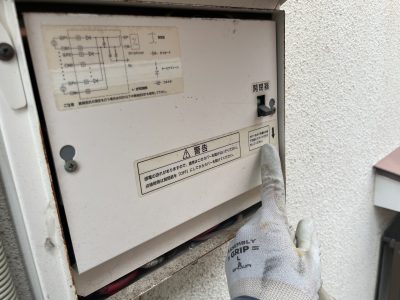

まず、分電盤にて、漏電している回路を調べて

絶縁測定を実施(‘ω’)

０MΩ、、

プラスとマイナスが接触状態にあるということで、

雨などで水回りのコンセントや外部の防水コンセントを

疑います(‘ω’)

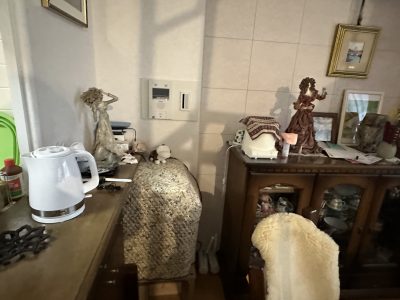

電気の使えない回路は、和室でした(‘ω’)

家のかたは、テレビ周辺のタコアシ配線や、

息子様がご自分でいくつか配線などした経緯があると

おっしゃっていましたが、

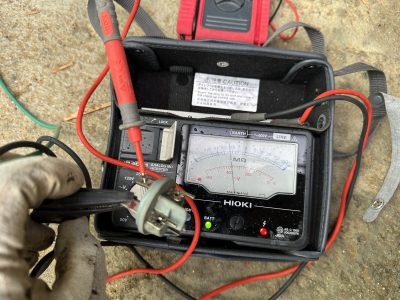

コンセントを外して、絶縁測定をしても値は変わらないので

原因は他にありそうです、、(‘ω’)

和室の外壁に、防水コンセント発見、、

これ、すごい怪しいですね(; ･`д･´)

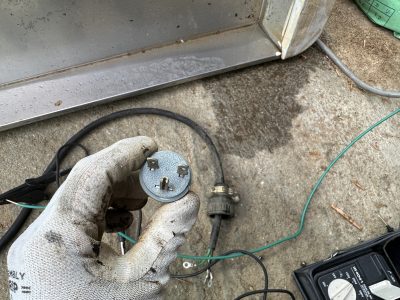

防水コンセントに差さっているプラグをぬいてみると、、

１００MΩ以上に回復( ﾟДﾟ)

お隣様との境界に塀フェンスがあり、

そこに後でさきほどの不良差込プラグによって

増設された防水コンセントが設置されていました(‘ω’)

配線も塀にある防水コンセントも数年間全然使用していない

とのことなので、取外しすると、、

ナメクジが中に生息していたり、湿気ていた防水コンが

おそらく内部で水分により通電してしまっているものと

おもわれます(; ･`д･´)

こちらのお客様は朝方に急に全停電したということで、

８時ころまで、暗い中関電やほか電話の繋がるところに

連絡するまで待っていたようです(; ･`д･´)

やはり急に電気がつかえない、、真っ暗になる

、、そうなると落ち着いてというのは難しいかもしれませんが、

まず、、そんな時は、

【㈱浦口電機に電話してみよう】

、、と覚えておけばいいでしょう(; ･`д･´)ｗ

はい、みなさまこんにちは( ﾟДﾟ)！

三田市一円の外灯や防犯灯をメンテナンスさせて

いただいておりますが、

ときには、原因がよくわからい不点灯な事件がおきます(; ･`д･´)

今回の不点灯箇所は、おおまかな内容での連絡であった為

いくつかの原因が組み合わさって沢山不点灯になっていた

ようです(; ･`д･´)

いつもの街路灯修繕、灯具取替！

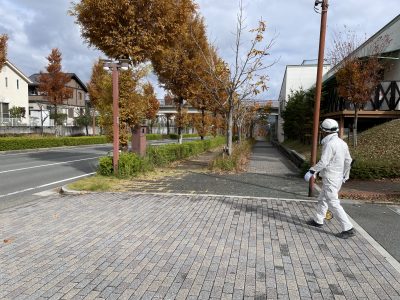

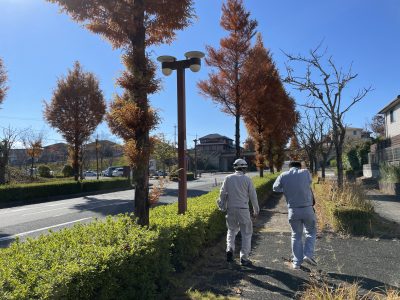

今回の現場は遊歩道が２００ｍくらいの間に

１５箇所あり、

その中央には、引込柱があって、

照明盤があります(‘ω’)

しかしその引込柱からは、架空電線で、別系統に

さらに２方向へ、、全部で３方向の回路の照明盤でした(‘ω’)

そのうちの一つは、消灯はしていませんでしたが

まだLED化していない照明が４箇所、、

そのうちの一つがとても絶縁が悪い模様でした(; ･`д･´)

その回路と真反対方面へ歩くと、

同じくまだLED化されていない５本の照明柱が並んでおり、

そのうちの一つが消灯していました(; ･`д･´)

水銀灯であったため、これらの数か所は

後日LED化工事をすることになりました(; ･`д･´)

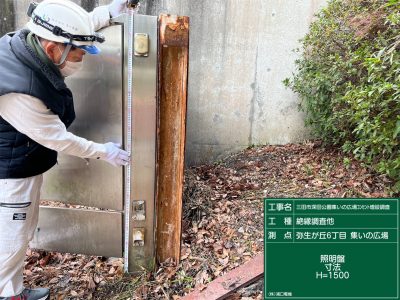

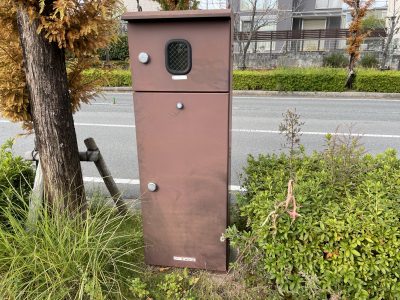

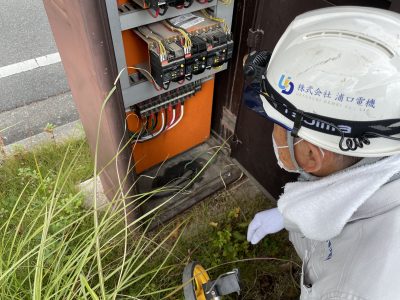

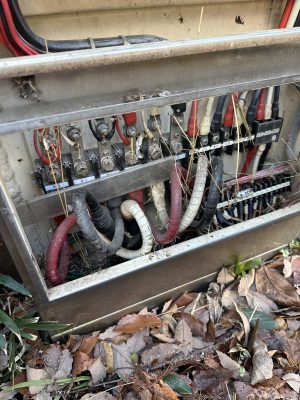

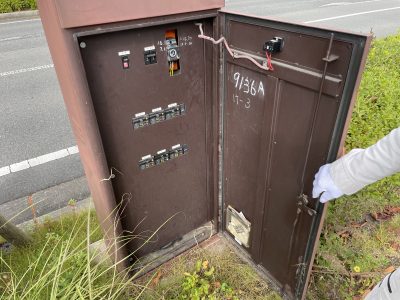

引込の盤の中をのぞくと、、こんな感じでリモコンブレーカ

が２個ついており、、

手動で電源を投入して、リモコンブレーカの不良で

ひと回路は電圧が２次側へ印加していないことが判明(‘ω’)

リモコンブレーカー変えたらおしまい、、

、、と思いきや、念のために２次側の絶縁測定をしてみると、、

なんと、現段階で　0.5MΩ、、(; ･`д･´)

これは雨が降ったり、条件によっては漏電遮断器が働く

恐れがあるため、

腰を据えて、原因を調べる必要があります(; ･`д･´)

まずはリモコンブレーカを注文し、漏電関係なく、１０本

ほど消灯している現状を回復する必要があります(; ･`д･´)

次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

絶縁不良架空電線取替！枝葉伐採！②

漏電による不具合で枝葉の伐採と架空電線取替工事を

おこなっております(‘◇’)ゞ

前回、枝葉伐採が終わったので、

架空電線取替を進めていきます(‘ω’)

DV2.6-2C、　１５０ｍを張替していきます(‘◇’)ゞ

古い架空線は2.0-2cで、細いので、今回は2.6-2cで

引張直します(; ･`д･´)

引き留めてるﾊﾞｲﾝﾄﾞ線も錆びてますが、

こうした箇所から電線の外装にひびわれ傷がついて、

水が回って漏電したりします(; ･`д･´)

末端のポールから順番に手前に手前に取替していきます(‘◇’)ゞ

径間は４０Ｍ程なので、手でひっぱっても弛度はそれなりに

保てます(‘ω’)

枝葉がスッキリと無くなっているので、作業しやすいです！

さて、私一人で作業していても寂しいので、

架空線を引っ張った経験のない、従業員さんに

レクチャーしながら作業していきます(‘ω’)

今回は細くて、径間も長くはないですが、

これがもっと太くて重たい電線だった場合は

頭を使わないと、しんどくて作業が捗らないので、

そういった場合を想定して作業してみます(‘◇’)ゞ

シメラーを用いての架空線の取替の仕方を教えます(‘ω’)

碍子にﾊﾞｲﾝﾄﾞ線で電線を固定する場合のコツなどを

事前に知っておかないと、

高所作業車が無くて、ハシゴを架けての作業の場合は

もっと力がいれにくい環境下での作業になります(‘ω’)

高所作業車で二人で作業するのは簡単ですが、

銅綱をつけて、柱上で一人で作業する場合は

結構過酷な作業です(; ･`д･´)

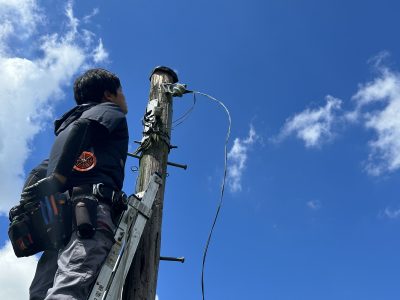

さて、最後に引込ポールへのDV線をとりかえて、、

架空線の取替完了です(*’ω’*)

絶縁も回復し、良好です(‘◇’)ゞ

パッと見わからないのが漏電で、

それを探して、修理するのが我々の責務です(‘◇’)ゞ

はい、みなさまこんにちは( ﾟДﾟ)！

使われていないビニルハウスの動力設備機能回復！①

ビニルハウスの動力設備機能回復工事として、

まず、メーター盤の検針窓を取替(‘ω’)

もう関電さんはメーターの数字を読みに各地をまわっていない

ので、必要ないといえば、必要ないですが、

一応、変形して雨がはいりそうだったので、、(; ･`д･´)

交換完了です(‘ω’)ノ

そして、この水中ポンプが絶縁不良で、これからも使用しない

ということだったので、

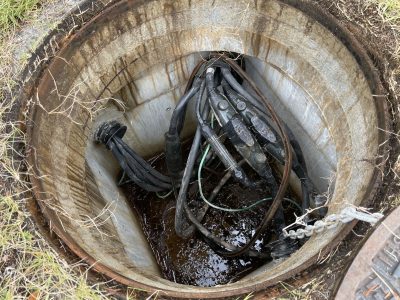

中継ハンドホールで接続替えします(‘ω’)

水中ポンプの回路を切り離すと、

絶縁が回復しました(*’ω’*)

こういった屋外でのジョイントは３M（スリーエム）という

レジン材を用いた防水処理の接続材できっちり仕舞します(‘ω’)

プラスチックの容器の中で、電線を接続し、、

その中にレジンを注入します(*’ω’*)

レジンとは常温で硬化する、ドロドロの液体で、

３，４０分で、カチコチになります(*’ω’*)

このエポキシ樹脂の液体は、絶縁性、耐久性が良いため

こうしたハンドホール内の接続には良く使われています(*’ω’*)

あとは、ビニルハウス内のブレーカーを少し交換し、

作業は完了です(*’ω’*)

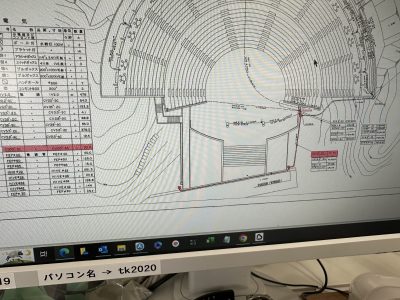

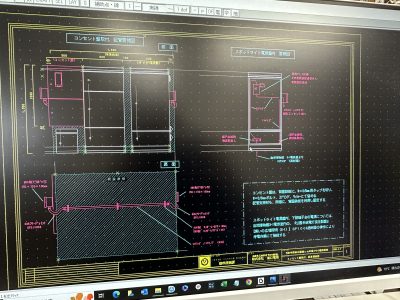

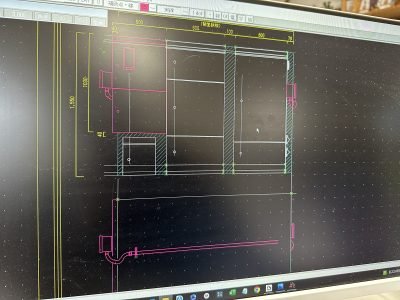

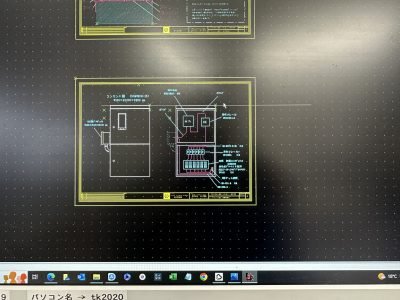

図面をかいて、関西電力に申請までして、

後日、無事に受電、動作確認いたしました(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

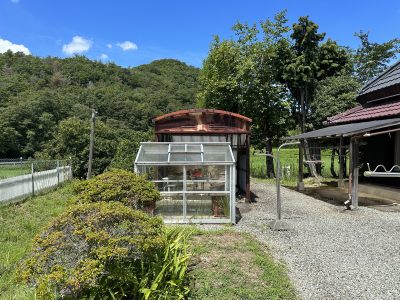

三田市が管理している、とあるビニールハウス、、(‘ω’)

昔は盛んに使われていたというが、近年コストなどの理由で

しばらく使われていなかったというビニルハウス(‘ω’)

しばらく使っていない間は、動力回路の契約もとめていた

ようで、

天窓の開閉装置や散水のための設備など、動力回路で水耕栽培

などに必要な設備が整ってはいるものの、

再び使えるのかどうかを調べて欲しいとの依頼です(‘ω’)ノ

一定の温度になると上部の窓が自動で開閉して温度管理が

出来るようになっているので、この機能だけは使いたいとの

ことです(‘◇’)ゞ

電灯回路はまだ使えるようで、照明や１００Vのコンセント

などはそのまま使えるが、

動力は、契約自体を切っているそうで、、

それには理由がありました、、(‘ω’)

数十メートル離れたところに引込柱があり、

中を確認すると、、

なんか盤の中、、黒っ、、Σ( ﾟДﾟ)

そう、、短絡したか何かで、火が出た形跡があります(; ･`д･´)

電力量計の確認窓が熱で変形していました(; ･`д･´)

動力は、メーターは残っていますが、

１次側の電線が外されており、

途中に排水のための水中ポンプがあって、

それがどうも絶縁が悪いか何かで、電気代も高いので

設備を使ってないだとか、、、

絶縁は悪く、、

途中でどこか埋設されている幹線が悪いと予想、、(; ･`д･´)

ビニルハウス内の盤から先の設備は絶縁が良好なので、

とりあえず、動力設備が正常に動作するかの確認をすべく、

市の監督員様立会のもと、

三相仮設電源を送って、確認します(*’ω’*)

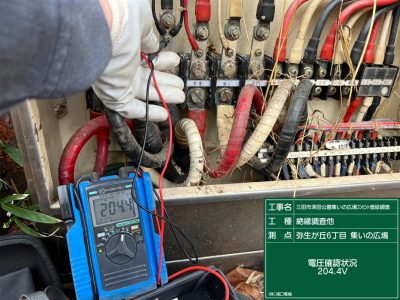

仮設配線を接続したので、三相電源を供給してみます(‘ω’)

電圧が確認できたので、

各装置を動かしてみます(‘ω’)

天窓が空いたままで放置されていたので、

手動で、温度センサーをいじって、動くかどうかを

確認します(*’ω’*)

なんだか昭和な感じのする、古そうな装置ですが、、

果たして動くのか、、、(; ･`д･´)

閉まりました(; ･`д･´)

、、良かった( ;∀;)

後で調べると、　引込柱からこのビニルハウスまでの

中間部分で、配水のポンプのある小屋があり、

そこのハンドホールで、幹線を接続して、

隣接している施設のキューピクルのほうへ信号線が

送ってあるようで、そのあたりの絶縁が怪しいので、

ポンプと電路を切り離したり、

ビニルハウス内の動力盤を少し綺麗にしたりする

ことで、動力をふたたび回復させることになりました(; ･`д･´)

次回は　引込盤の検針窓取替と

ハンドホールで接続替えの巻き(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

この夏は、台風や雷害によって三田市内の電気設備は

まあまあ被害をうけていて、

今回の防犯灯不点灯もすこしは　関係があります(*’ω’*)

こちらは雷害によって、連続で防犯灯の本体が壊れた

先日ブログでも紹介した路線です(‘ω’)

雷害にて破損のLED防犯灯取替③！

連続する６本分の間の架空電線が、せり出してきた枝葉に

擦れて、絶縁が悪くなっていました(*’ω’*)

架空線が枝葉に干渉し、強風などであおられると、

外装被覆が擦れて、心線が露出します、、

DV線はより線なので、二線式の場合、プラスとマイナスの線が

接触すると、短絡し、漏電ブレーカーが作動し、停電になって

しまいますが、

ここでも同じような現象が起きていました(*’ω’*)

ちょっと見にくいですが、

こんな感じで、枝と枝の間を潜り抜けているDV線が

数か所確認出来て、

中間で切断して、絶縁試験をしたところ、

両側とも、0.5MΩと悪い数値がでました(; ･`д･´)

晴れているときにこの数値なので、

雨が降ると、もっと悪くなり、漏電ブレーカーが反応して

停電すると思われます(; ･`д･´)

第１柱の引込柱に漏電ブレーカーがついており、

雷で大規模な停電があったときも、作動してましたし、

前回のブログでもあったように、雷害で防犯灯器具が壊れて

いたときも漏電ﾌﾞﾚｰｶｰは作動していました(; ･`д･´)

さて、三田市に提案をしたところ、

架空電線を取替するのにあたって、枝葉の伐採もしないと

張替できないので、

伐採と電線取替の工事をすることになりました(‘ω’)

いつもお世話になっている、警備会社様に

片側通行をおねがいしての、作業になります(‘ω’)

次回へ続く(‘ω’)！

はい、みなさまこんにちは( ﾟДﾟ)！

夏ももうすぐ終わりですが、この時期は夕立や

台風といった自然災害が良く発生します(; ･`д･´)

今回は、台風で、架空電線が切断し、漏電したお客様宅に

きております(‘ω’)ノ

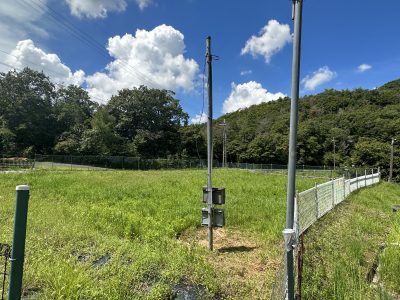

ご覧のように、田んぼにポールを建てて、

近くの農業倉庫から架空電線を引いてある、

その架空電線が途中で切断していました(‘ω’)ノ

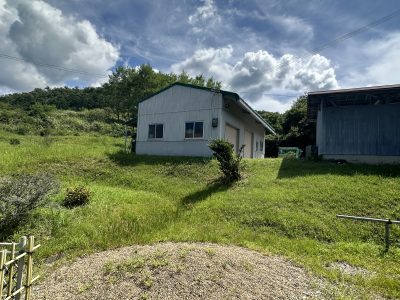

このポールから

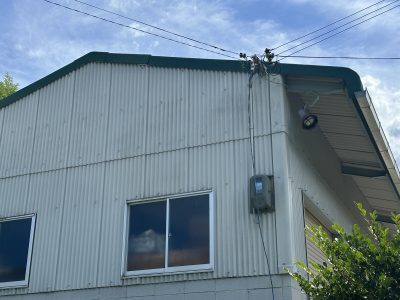

この白い農業倉庫に架空電線が引っ張ってあり、

このメーターボックスにぶらんと垂れ下がっている架空線

わかりますでしょうか、、(‘ω’)ノ

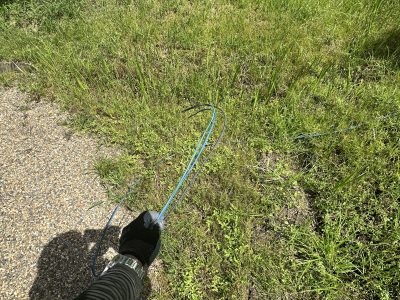

ちぎれたDV電線が、地面に落ちていますが、

切れた時の衝撃でショート、もしくは、

濡れた地面の草などに接触して漏電遮断器が働いたと

思います(; ･`д･´)

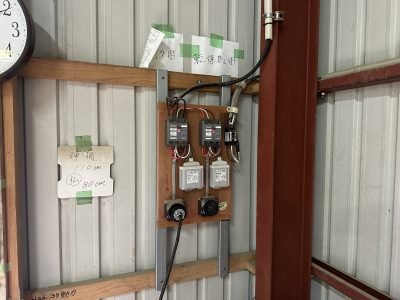

幸い、動力回路の主幹が働いただけで、

電灯回路とは別だったので、農業倉庫内のコンセント関係

のみ停電している状態でした(; ･`д･´)

これが電灯ならまた引込柱が倒壊のように、

台風の日に呼び出しをくらって、出動していたことでしょう(; ･`д･´)

現在は、この田んぼのポールの動力電源は使用していない

とのことで、架空電線を撤去して、接続部を処理します(‘ω’)

今後、ポール自体の撤去もまたご検討してもらうということで

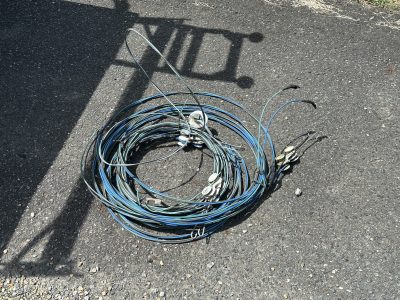

この日は架空線だけ撤去(‘ω’)

農業倉庫側のジョイント部もきちんと端末処理(‘ω’)

反対側に母屋の端からまた田んぼの端に木柱を建てて、

１００Vの架空電線を飛ばしていますが、

こちらも使っていないので、DV電線を撤去してほしいとの

ことです(‘◇’)ゞ

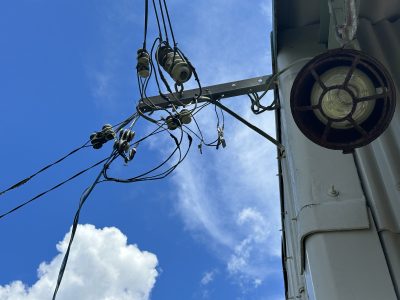

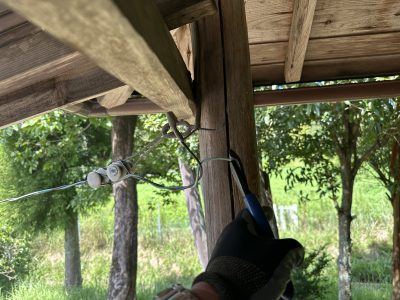

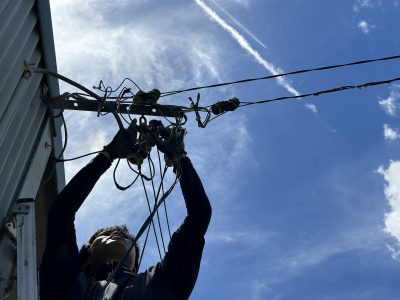

軒のDV碍子など電線を取外し、端末処理(‘ω’)

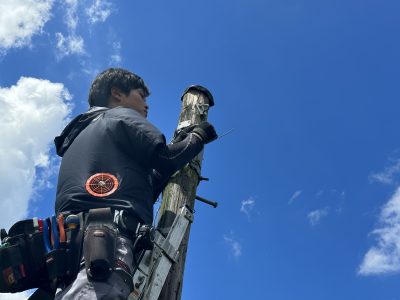

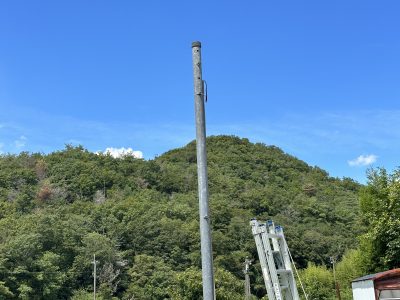

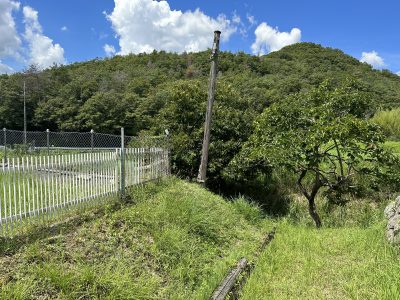

今では、レアな、木柱(; ･`д･´)

この木柱も放っておくと、腐ってそのうち倒壊するので

いつかは撤去しておいたほうが良いと思います(‘ω’)

今回は撤去だけで、済みましたが、

漏電の改修は探すのが大変なので、まだまだ台風シーズン、

しばらく漏電やポールの倒壊、アンテナの不具合など

依頼が増えそうです(; ･`д･´)

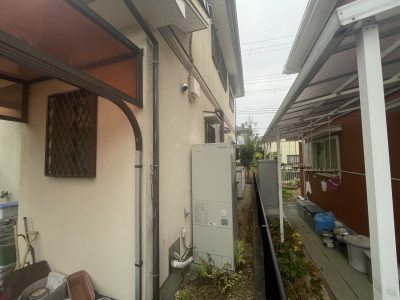

はい、みなさまこんにちは( ﾟДﾟ)！

１年ほど前に引込柱に設置されている主幹ブレーカーを

交換させていただいたお客様から

ご連絡がありました(‘ω’)

不良主幹ブレーカー交換！

夏場になると、毎日のように、夕立がある地域なのですが、

突然のゲリラ豪雨や落雷などで、

停電がおこることもしばしば、、(‘ω’)

先日も連日、停電があったのですが、

その時に、漏電遮断器が働いて、何回か停電して、

深夜にも停電したとのことで、心配になって

一度みてほしいということで、連絡をいただきました(‘ω’)ノ

停電したのが、深夜で、

その時に駆け付けるのは難しいといえども、

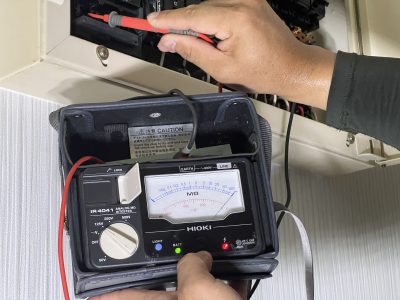

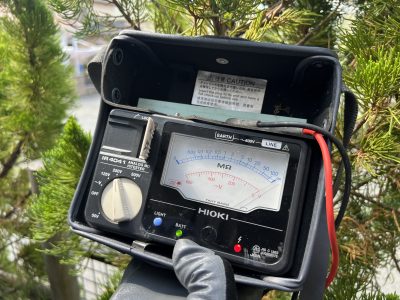

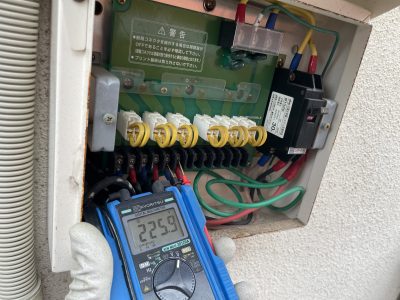

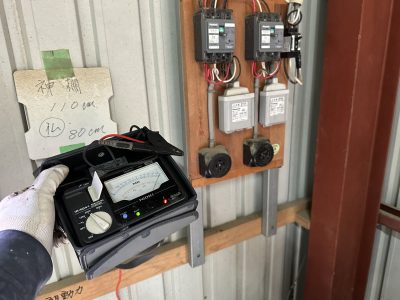

翌日の朝に伺って、こうして絶縁測定をするのですが、

時間が経過すれば、原因がわからなくなることが多いので

漏電遮断器が働く原因をしらべるのは

とても難しいことなのです(; ･`д･´)

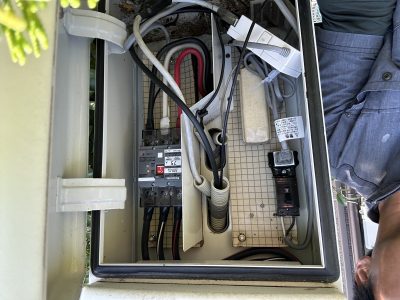

外の引込柱の主幹から、屋内の分電盤の間の幹線も

絶縁チェックするも問題はなく、

深夜に遠くで雷が発生していたものが、

誘導で伝わってきて作動したのかな、、、？

など想像することしかできません(; ･`д･´)

その日は雨も降っていなかったといわれていますし、

その前後で３，４回、関電側で停電があったといいますし、

なかなか不明確な要素ばかりです(; ･`д･´)

一つ言えることは、

現段階では、１００MΩ以上絶縁測定値が差していて、

全回路、良好なので、

今はどこも漏電はしていません(*’ω’*)！

ということをお伝えしたら、お客様は納得してくださり

ました(‘ω’)ノ

ちょっと熱っぽいから、念のため病院いくも

コロナやインフルではないので経過観察ですねと

ほっと胸を撫でおろすといった感じでとらえてもらえると

ありがたいです(‘ω’)

しかしながら、心配や不安な時は、そういった医者に

診てもらうように、

電気屋さんに漏電していないか、故障していないかなど

確認してもらうというのは必要だと思いますので、

なにか心配事があるときは、近くに電気屋さんに

相談しましょう(‘ω’)ノ

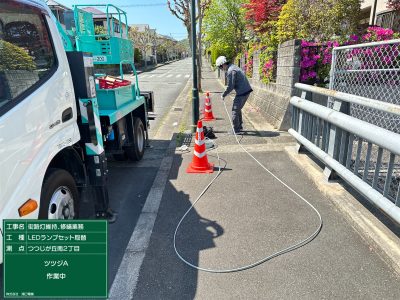

はい、みなさまこんにちは( ﾟДﾟ)！

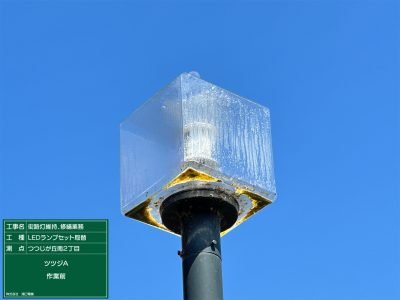

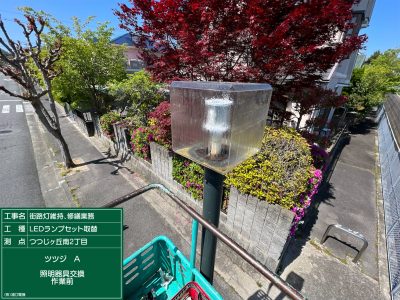

先日ご紹介した、漏電によるLEDランプセットの

取替工事の続きになります(*’ω’*)

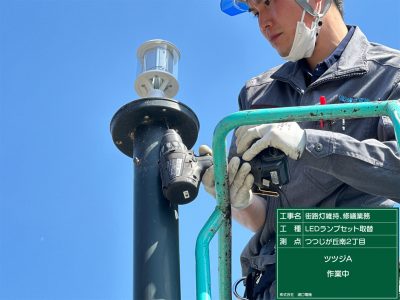

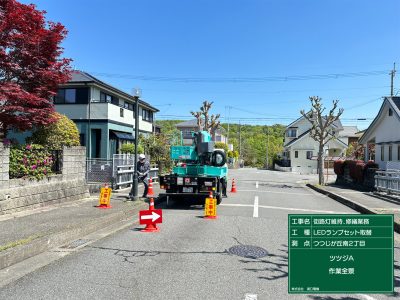

LEDランプセット、取替工事①

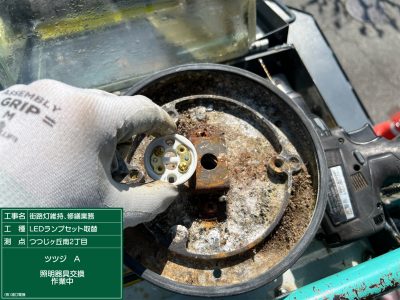

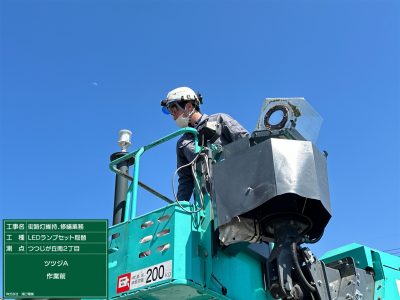

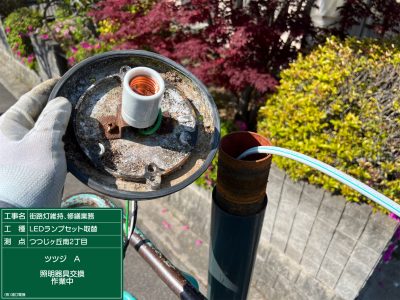

前回に、灯具のソケット交換などをお話ししましたが、

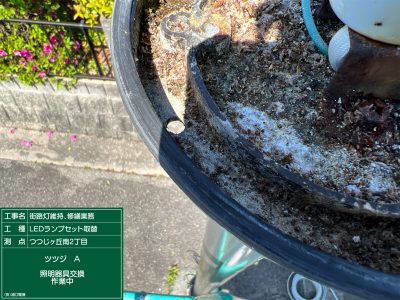

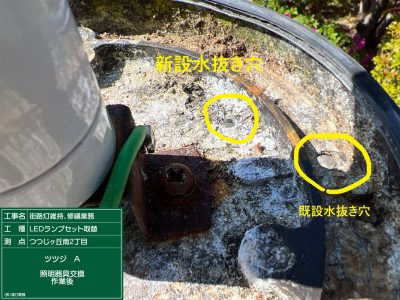

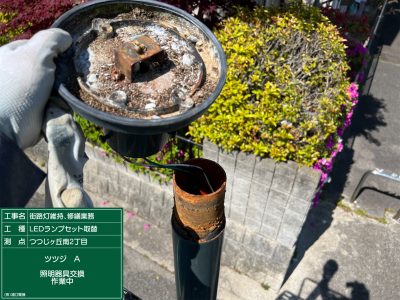

水抜き穴がうまく機能していない為、

ガラスグローブのねじ込み箇所よりもっと内側に

水抜き穴を増設します(*’ω’*)

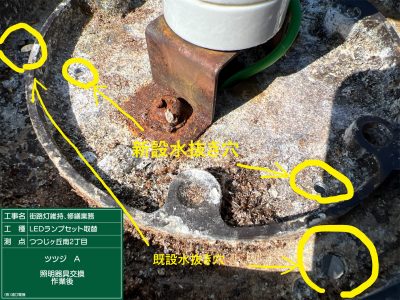

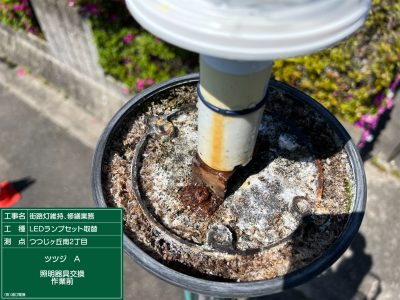

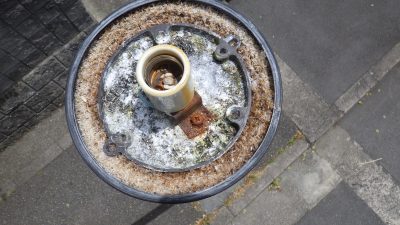

この灯具ホルダーの内側がお皿のような構造になっているので、

内側のソケットのそばですぐ排水できるようにあなを三カ所

あけておきます(‘ω’)ノ

あまり大きすぎる穴を開けると、

虫の侵入を許すことになりますので、難しいです(; ･`д･´)

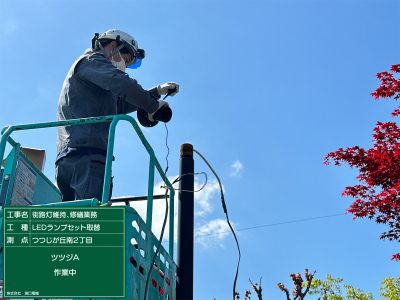

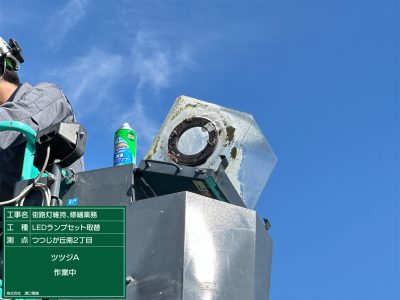

ガラスクリーナーできれいにグローブ内も清掃しておいて、

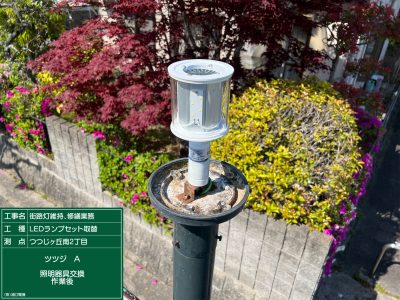

上部作業が完了です( *´艸｀)

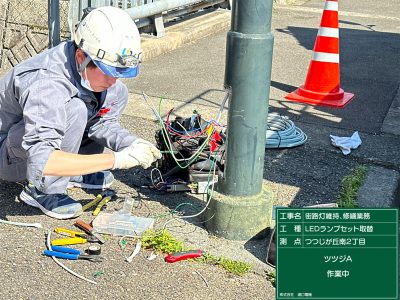

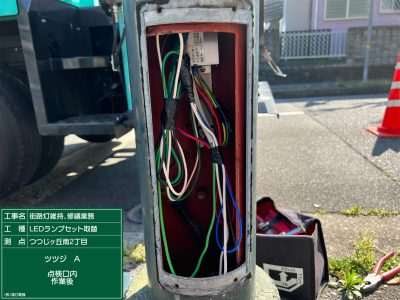

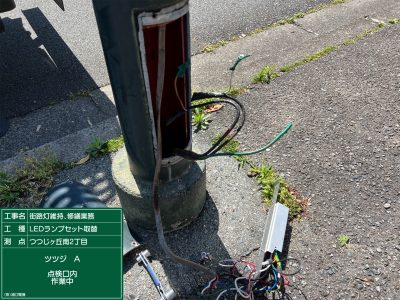

さて、あとは点検口内の電源装置を交換します(*’ω’*)

結線が完了(*’ω’*)

この照明柱はもともと根元が腐食していて、

弊社が鋼管をかぶせて溶接して補強したものですが、

１０数年経過していても、

まだまだ大丈夫そうです(*’ω’*)

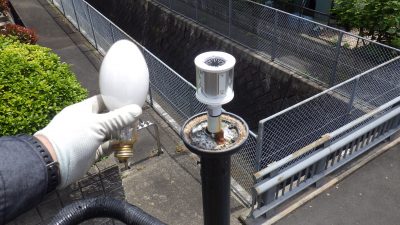

３年ほど前に水銀灯からLED化工事をしたときの写真ですが、

この時も、虫が沢山詰まっていたのを覚えています(; ･`д･´)

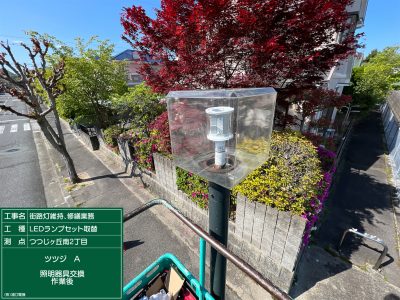

点灯確認し、復活です(; ･`д･´)！

LEDランプセットで、コストを抑えた場合、

LED一体型の器具と比較すると、

１０年から８年と耐用年数が減るのと、

こうした他の部品が原因で、一緒に漏電にまきこまれたり

するケースが多々ありますので、

運が悪く、他部品が故障することを今回は御紹介

させていただきました(‘ω’)ノ
