はい、みなさまこんにちは( ﾟДﾟ)！

以前、教室を前後で分割して、スイッチを移設した

ブログを紹介いたしましたが、

配線変え工事で最後確認をしたところ、

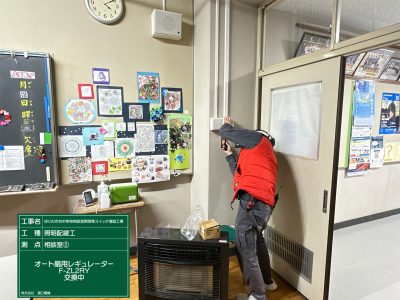

天井扇用のスイッチが壊れていたので、

今回交換になります(‘ω’)

前回の工事で配線は新しくしており、

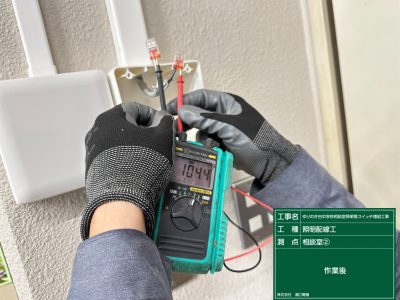

スイッチまでは１００Vきているのを確認してます(‘ω’)

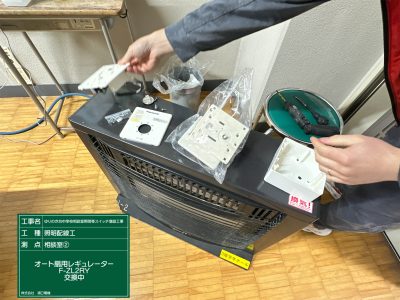

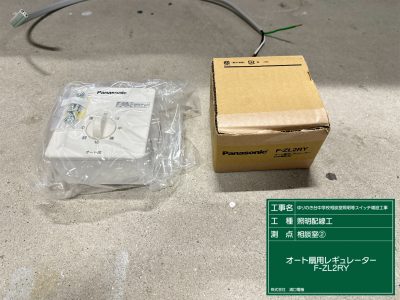

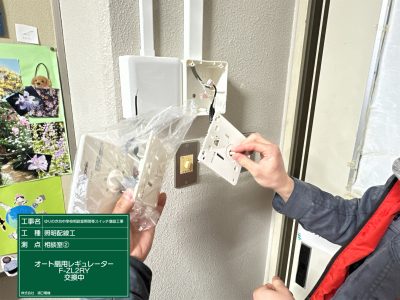

天井扇の２個で一つのスイッチを回すという専用の

スイッチなのですが、１４年も経っていて

よく製品が残ってくれてました(; ･`д･´)

三田市内は１４年前と違って、各小中学校にはすでに

普通教室にエアコンが設置済なので、

この天井扇は役割を終えて、使ってないところばかり

です(; ･`д･´)

さてしかし、一応サーキュレーターとして

空気を循環させる目的では有効なので一応スイッチを

取り替えて使用できるようにします(‘ω’)ノ

平成２２年に弊社もこの天井扇設置の工事を

他４校で何百台と設置させていただいた工事実績があり、

１４年前の夏に若かりし私は、その夏休みに

ひたすら天井扇を取付まくっていた記憶があります(‘ω’)

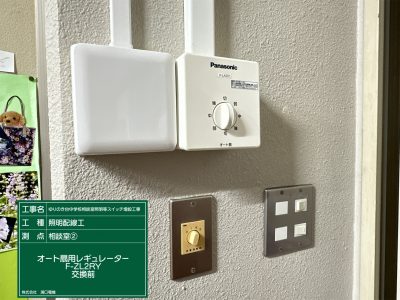

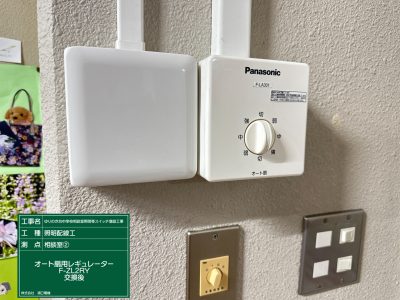

作業完了です(‘ω’)ノ

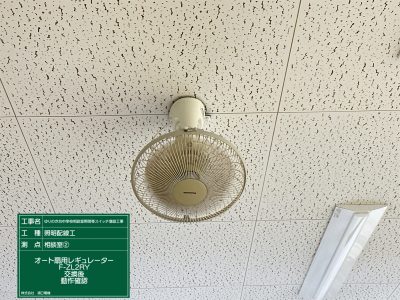

動作確認です(*’ω’*)

私の学生のころは、扇風機すらなかったので、窓全開で

暑い夏を過ごしていましたが、

今はエアコンをつけて授業しているのが羨ましい、、(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

教室の間仕切り壁によって、スイッチを移設する

工事をしておりますが、

照明スイッチ、エアコンスイッチ移設①！

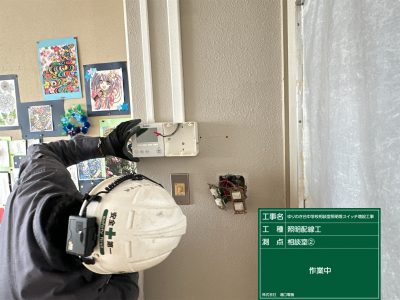

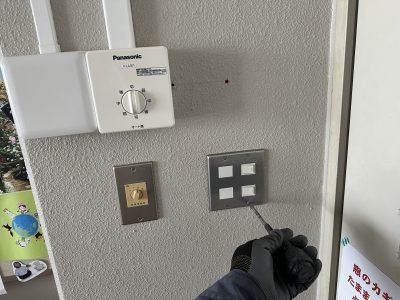

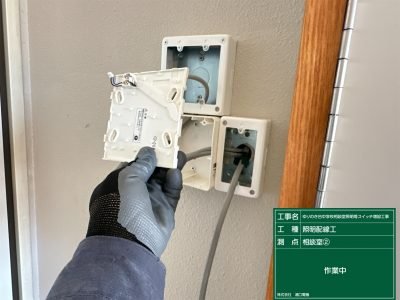

前半分の教室で、まずは壁のスイッチを分解し

スイッチ線の行方を考察します(*’ω’*)

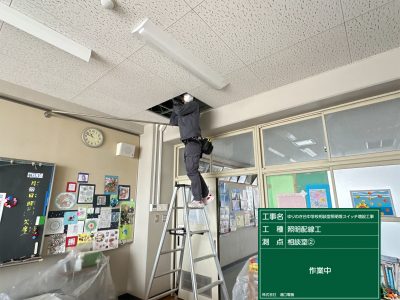

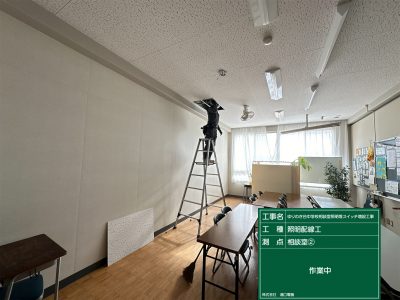

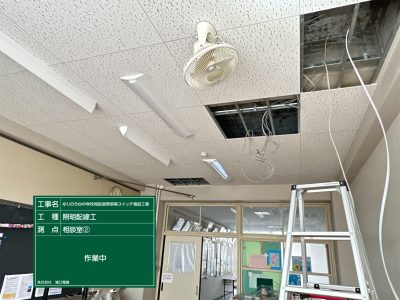

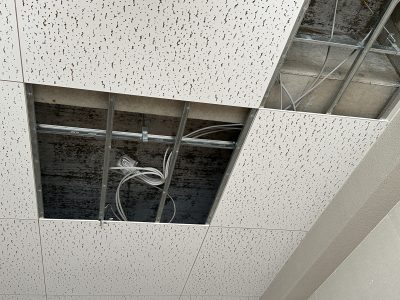

天井でスイッチ結線をしている箇所を探します(*’ω’*)

しかしながら、LED化工事が去年に行われているが、

スイッチへいっている埋込の電線は触っている形跡はなく、

照明から天井の伏せに直接電線が入って、スイッチまで

配線しています(; ･`д･´)

前半分用の打込みのスイッチ線だけを再利用し、

あとは全部配線を取替していきたいと思います(; ･`д･´)

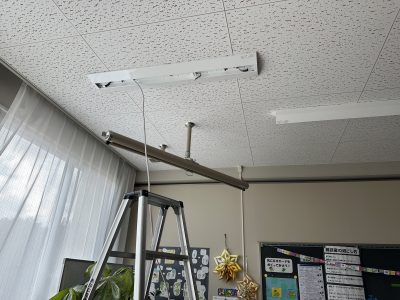

まず、天井扇風機ようのスイッチも後ろ半分のメタルモール

もろとも外します(; ･`д･´)

黒板灯と前半分の天井扇の電線はそのまま生かしたいが、

天井扇風機のスイッチは

廊下側の前後、　窓側の前後　でそれぞれスイッチが

分かれていたので、

結局、前半分の左右と後ろ半分の左右にスイッチを

変更する為、こちらも配線を取替です(; ･`д･´)

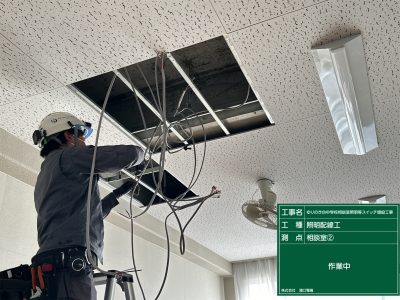

もじゃもじゃになりながらも、配線を変える(; ･`д･´)

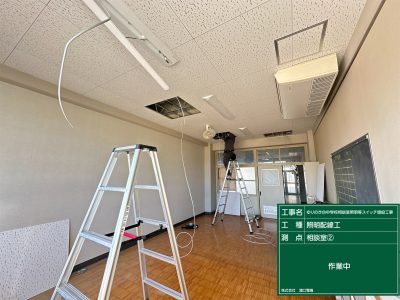

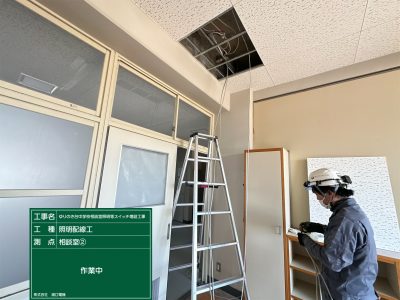

後ろ半分の教室も配線をかえながら、スイッチ移設場所へと

配線を近づけていく(‘ω’)ノ

さて、最初はメタルモールで露出配線しないといけないと

思ってましたが、

パイプシャフトになっているので、

穴を開けて、電線を立ちおろしていきます(‘ω’)ノ

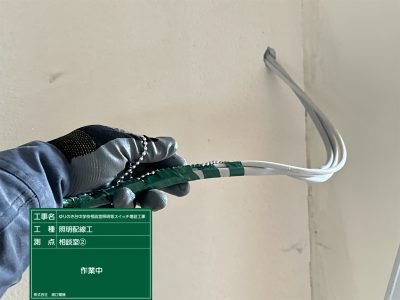

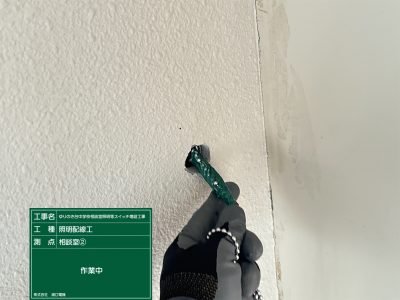

穴をあけ、鎖をおろして、配線(‘ω’)ノ

電気屋さんの必殺技です(‘ω’)ノ

照明、換気扇、エアコン、三つの配線がきたので、

あとはスイッチを取付ます(‘ω’)ノ

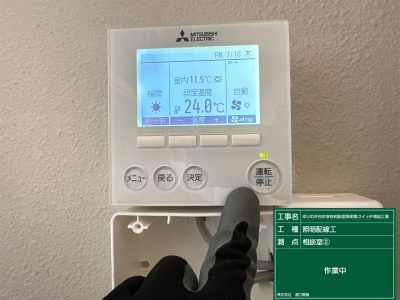

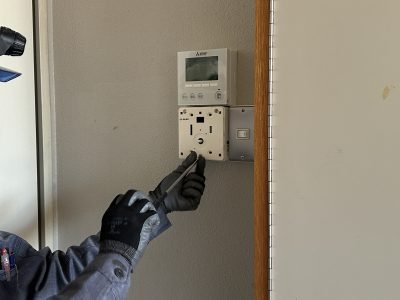

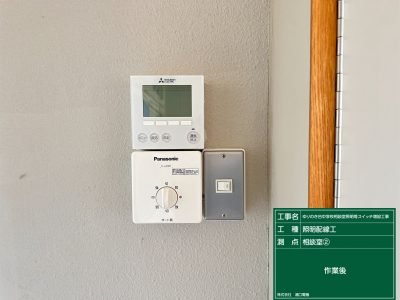

エアコンのスイッチは移設完了(‘ω’)ノ

動作確認オッケー(‘ω’)

照明、換気扇のスイッチも取付完了(‘ω’)ノ

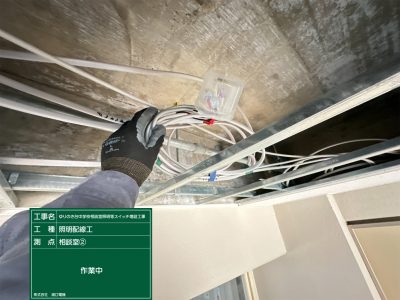

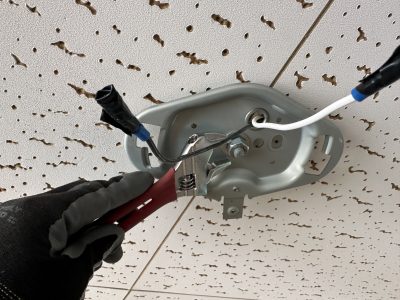

天井のなかの接続も変えて、めくった天井を元にもどし、

前の照明スイッチ、不要の箇所はブランクチップをつけて

以前のエアコンスイッチは目隠しプレートで仕舞(‘ω’)

エアコンを前半分用で新設する時にスイッチの配管は

使うということで撤去せず(‘ω’)

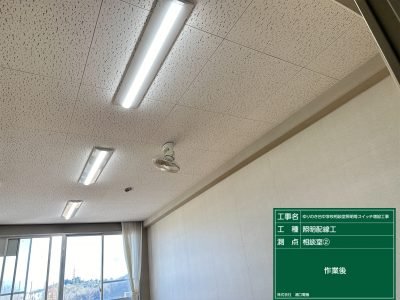

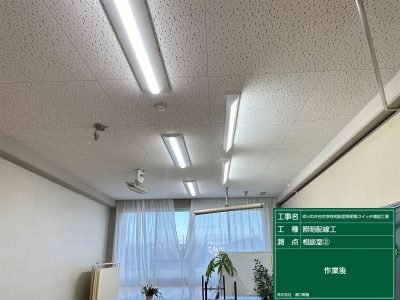

照明の点灯確認です(*’ω’*)

換気扇のスイッチが一つ壊れていて、

平成２２年施工でおよそ１４年経過しているので

また後日交換にくるということですが、

今回の移設作業としては完了です(‘ω’)ノ

はい、みなさまこんにちは( ﾟДﾟ)！

某中学校にて、壁にあるスイッチを移設してほしいという

依頼がありました(*’ω’*)

これは珍しいことで、天井の照明の移設やスイッチの

パターンを変えたいから配線を変えるのは良くありますが、

スイッチ自体を移動するというのは果たして、

どういうことなのか、、？

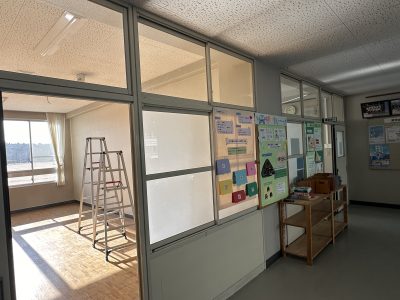

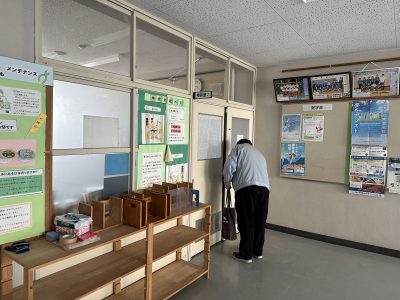

教室の中に入ると、、

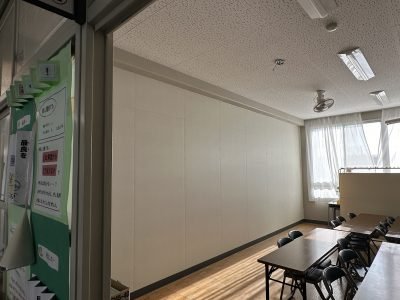

教室の前半分、

そして後ろ半分で　間仕切り壁を作って、

教室を２分割にしたというわけです(; ･`д･´)

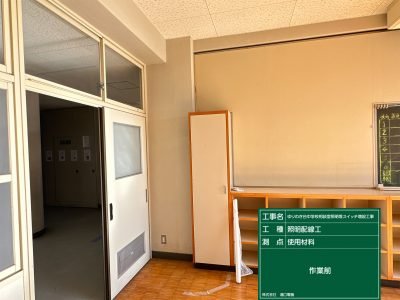

こちら前半分の教室、

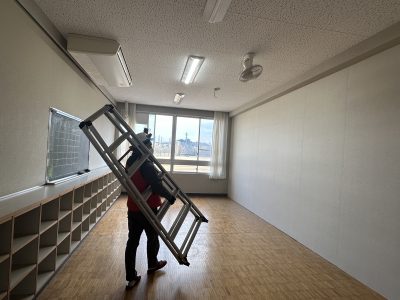

そして、こちら後ろ半分の教室(; ･`д･´)

この後ろ側に天吊りの業務用エアコンがついていますが、

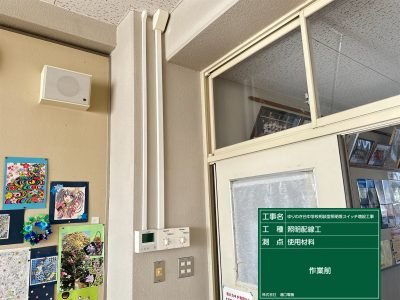

エアコンや天井扇風機、照明スイッチも

まとめて前半分の教室にスイッチが固まっているため、

後ろの教室だけを使用する時に、

後ろは後ろだけでスイッチを操作したいというわけです(‘ω’)

後ろの教室には、この入ってすぐ横の柱にスイッチを

移設してあげる必要があります(‘ω’)ノ

エアコンは前半分の教室にはまた別工事で新設するらしく、

とりあえず今の後ろについているエアコンは

前から後ろにエアコン用のリモコンも移設します(‘ω’)ノ

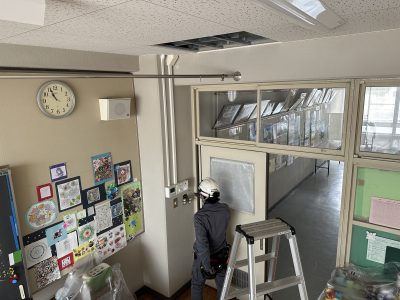

まず後ろのスイッチ立ちおろし場所の確認(‘ω’)ノ

スイッチの設置場所は、ちょうど消火栓の配管が通るように

パイプシャフトになっていた為、

壁のなかを配線を隠ぺいできそうです(*’ω’*)

教室の前後の行き来は梁があって不可能なので、ちょうど

消火栓の配管が貫通して行き来している箇所があったため

そちらに通させてもらうことにします(‘ω’)

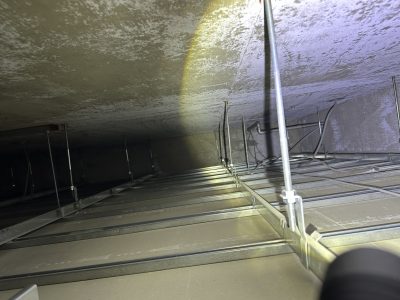

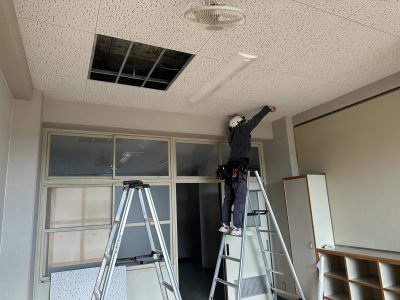

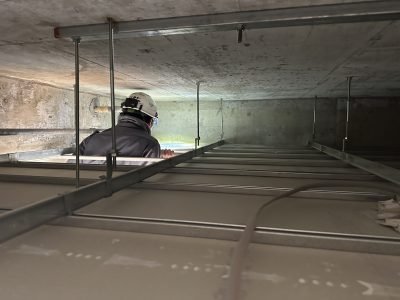

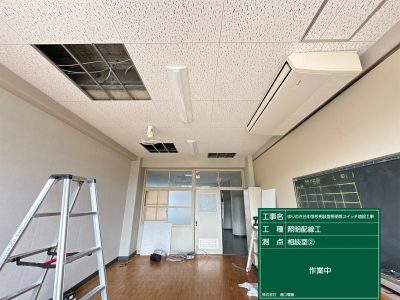

後ろの教室はこのような感じで、天井をめくって

一番手前の天井をめくった箇所から前の教室へ

配線を通していきます(*’ω’*)

各照明の電線も結局全部入替ながら、

前と後ろのスイッチに接続しなおすようにします(‘ω’)ノ

はい、みなさまこんにちは( ﾟДﾟ)！

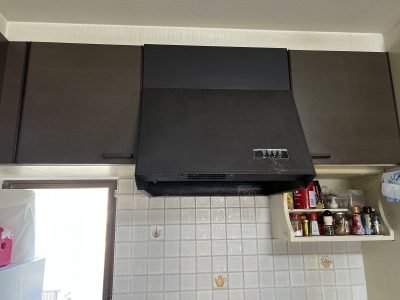

IHやガスコンロの上についているレンジフード(‘ω’)ノ

このレンジフードの中には、壁付けの換気扇が入っていて

幕板やフィルタ―で覆われているだけのタイプがあります(‘ω’)

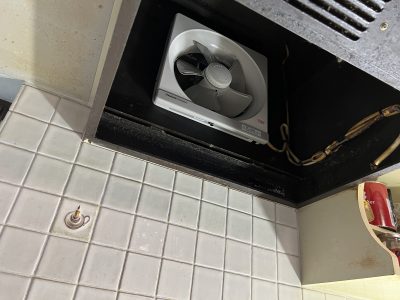

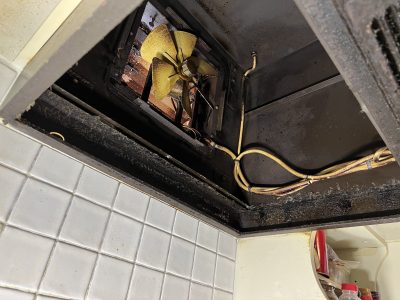

フィルターを外すと、

このように壁付け換気扇が登場(‘ω’)ノ

今回はこちらが寿命で動かないとのことで交換(; ･`д･´)

コテコテで頭がゴキブリホイホイのようにくっついても

困る為、

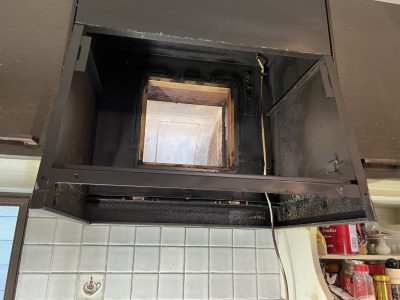

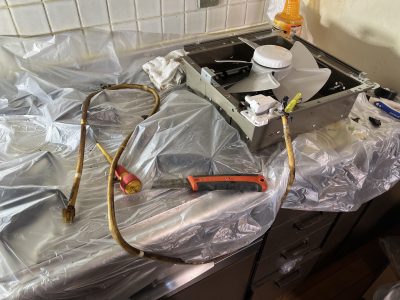

フードを外して、換気扇とりはずし(; ･`д･´)

普通の紐をひっぱるだけの換気扇とちょっと違って、

【強、弱】の切替が

出来るようになっているので、既設のコードを流用し、

配線を接続(‘ω’)

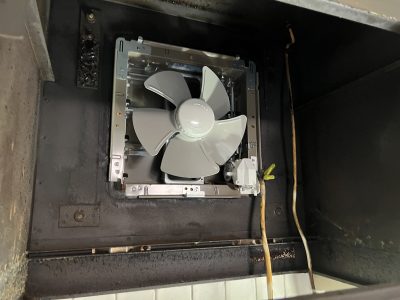

換気扇取付(‘ω’)

カバー取付、整線し、綺麗になりました(‘ω’)

あと、フード内のこてこては清掃し、

綺麗にさせていただきました(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

灯篭用の引込柱取替！

先日引込柱を木柱から新しいものに取り替えた

味のある灯篭の現場です(*’ω’*)

まず、先日打設しておいた根巻保護コンクリートの

ﾎﾞｲﾄﾞを外します(‘ω’)

まわりに砂を敷設して、綺麗に仕上げます(‘ω’)

さて、今回は、上に引き込んである電源を立ちおろして、

開閉器ボックスを取付、そして、横の灯篭に電線を渡って、

中にある器具をLEDのものに交換します(‘ω’)

コストパフォーマンスを考慮し、

VE管配管、ステンレスバンドで固定します(‘ω’)

漏電ﾌヴレーカーと自動点滅器を

ウオルボックス内に設置します(‘ω’)

引込線を接続(‘ω’)

LED電球型の器具を台座に加工して取付(‘ω’)

ウオルボックスから灯篭の器具まではステンレスの

アンテナ線でわたって、VA電線をくくりつけて架空配線(‘ω’)

点灯確認です(*’ω’*)

温かみのある、電球色を選定(‘ω’)ノ

これでまた数十年は参道をこっそり照らして

道行くひとを見守ってくれることでしょう( *´艸｀)

はい、みなさまこんにちは( ﾟДﾟ)！

玄関アプローチの外構に色を添えるということで、

照明によって演出される空間造りもまたお庭をおもちの方には

楽しみの一つではあります(*’ω’*)

今回のご依頼は、ホームページのブログ等を見ていただいた

お客様が弊社へ施工依頼をしてくださったので

とても感謝しております(*’ω’*)

↑これは私のお庭の門灯ですが、シンボルツリーを

スパイク照明で照らして、夜は幻想的な空間を造っている

わけですが、

今回のお客様のご自宅の門柱にインターホンや標識などが

光る照明がついており、

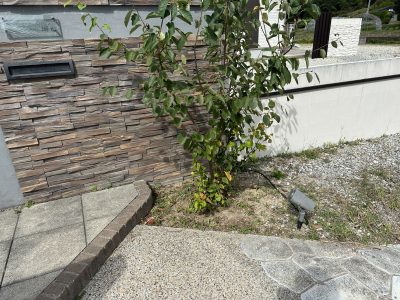

その横に、別で、アッパーライト（スパイク照明）が

設置されていました(*’ω’*)

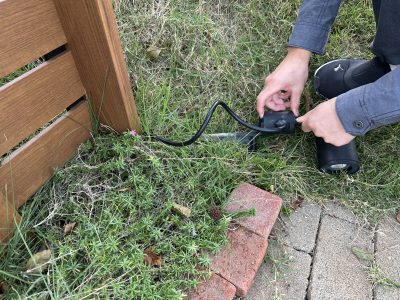

このスパイク照明を移設しようと、動かしていたところ、

照明が点灯しなくなったということで、

調べたところ、、

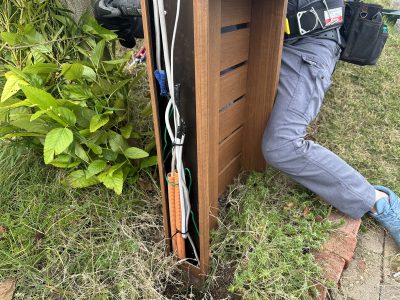

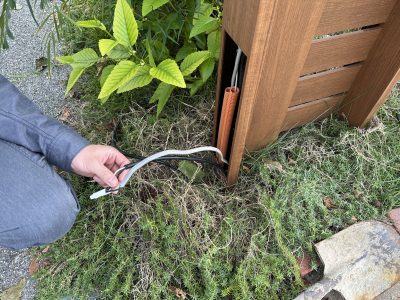

この門柱灯の横に配線を直接埋めて、接続されて

いました(; ･`д･´)

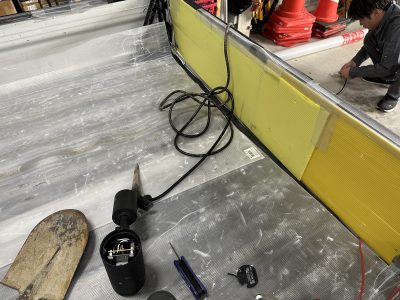

分解して、直せたらと試みましたが、ダメでした、、(; ･`д･´)

今度は、直接接続せずに、　防水コンセントを新たに設置し、

あとはお客様のほうで好きな器具を手配してもらって

取り付けるということで、

今回は、防水コンセントを設置しなおします(*’ω’*)

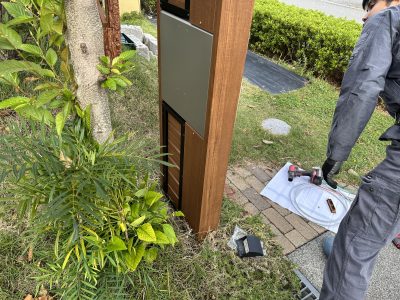

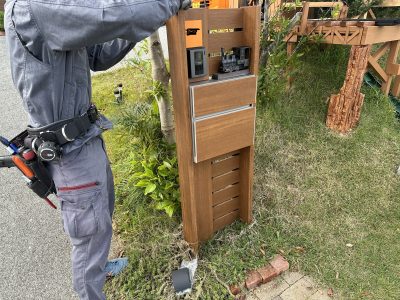

この門柱の裏側、車道側から見えないところに

設置したいと思います(*’ω’*)

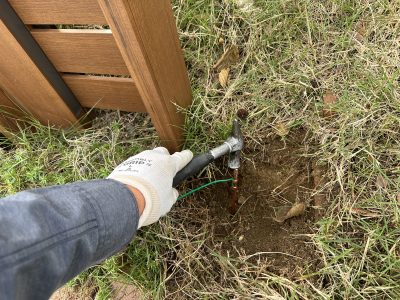

防水コンセント用のD種アースを設置(*’ω’*)

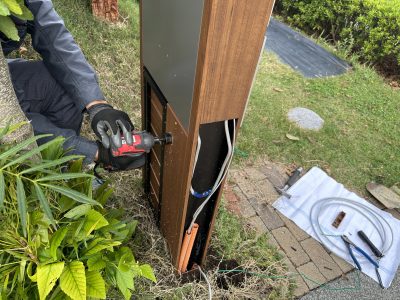

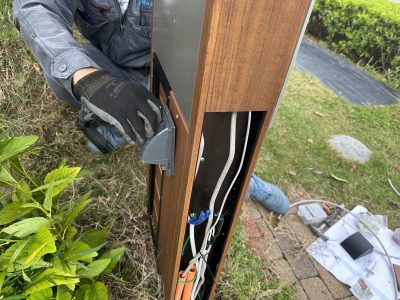

配線を隠す為に穴をあけます(‘ω’)ノ

配線を通して、防水コンセント取付(*’ω’*)

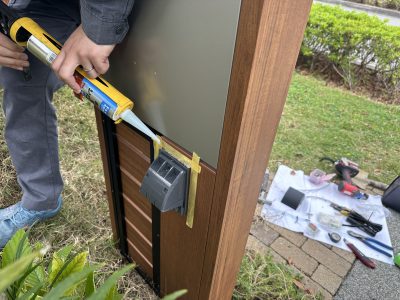

きっちりコーキングをして、完了です(*’ω’*)

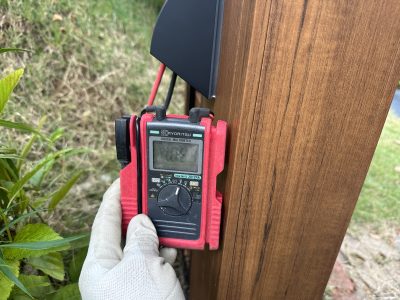

電圧を確認して作業完了です(*’ω’*)

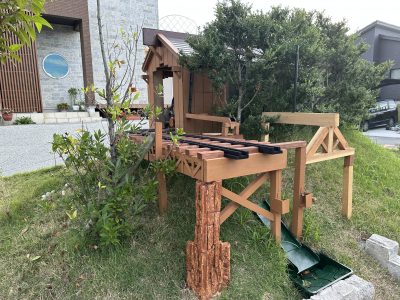

ご依頼主様がこの門柱横に飾られている、

機関車の模型、、

とても素晴らしくて感動いたしました(; ･`д･´)！

普段は、車庫にしまってあって、たまに、車道側に出せるように、

線路が続いていますが、

この表に機関車が出てきたときにライトアップできるような

イメージだと思っています(*’ω’*)

こうした趣味にいろいろ想いにふけながらいろいろ考えるのは

【考えてる時】が一番楽しいもんです(*’ω’*)

ぜひ素敵な照明でライトアップされることを楽しみに

しています(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

某不動産系列のマンション等、賃貸物件などの修繕でもお世話に

なっているのですが、

今回は、換気扇の修繕です(*’ω’*)

トイレの天井換気がうるさくて仕方ないとの依頼で、

換気扇の騒音がひどくなると、ベアリングなど軸がズレている

わけで、それをしばらく放置していると、モーターに負荷が

かかるので、やがてモーターがお釈迦になります(; ･`д･´)

もうその状態ですと、修理というか、１０年くらい経ってから

軸が歪むので、もう補修パーツも生産されていないことのほうが

多いため

機器を取替ないとしかたありません(‘ω’)ノ

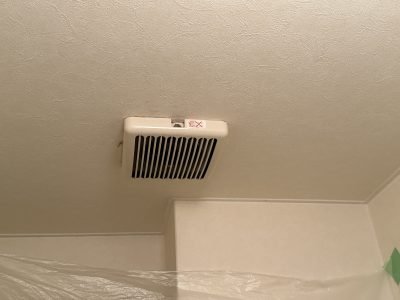

見たところ、天井なのに、壁付け用のパイプファンを

取付してますので、

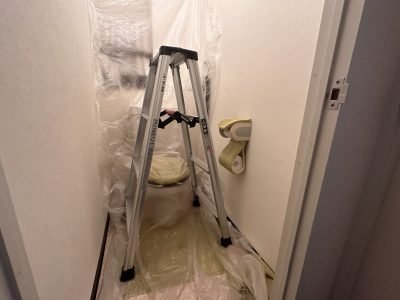

たぶん埃とかいっぱい落ちてきそうなので、

きっちり養生しておきます(; ･`д･´)

石膏ボードは一重貼りで、ボードアンカーなど無しで

タッピングビスだけでしたので、

取替する時はアンカーをきっちりつけます(*’ω’*)

一回クロスは貼替しているみたいですね(‘ω’)

換気扇の型番を調べると、1996年製でした(; ･`д･´)

２７年前ですね(; ･`д･´)

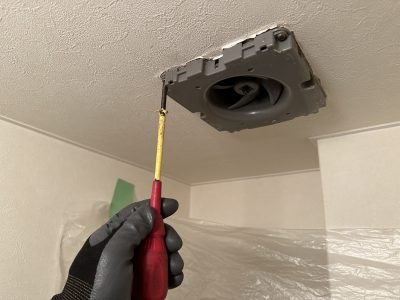

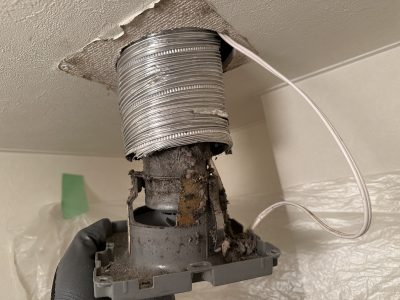

ジャバラを取外します(‘ω’)

ふむ、、約３０年蓄積された、埃が、、

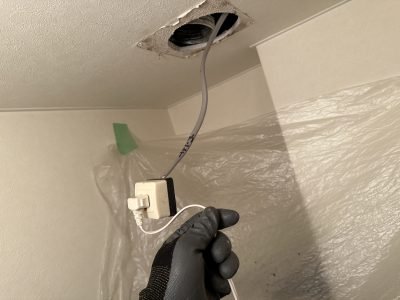

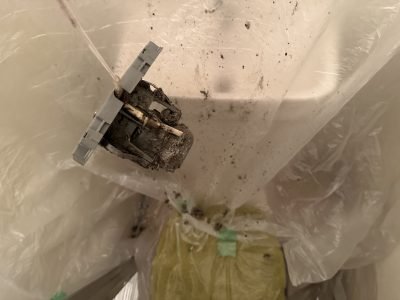

中にコンセントがあり、、天井の中で差し込んであるという、

、横着な工事(; ･`д･´)

これはあとで、ちゃんと圧着接続しなおします(; ･`д･´)

ツバメの巣のようにボロボロと埃が落ちる、、、

養生をガッチリしておいて正解です(; ･`д･´)

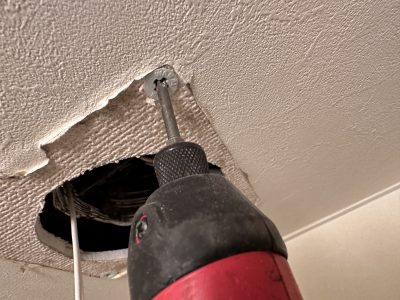

さて、新しい本体取付用のボードアンカーを

しっかり仕込んでおきます(‘ω’)

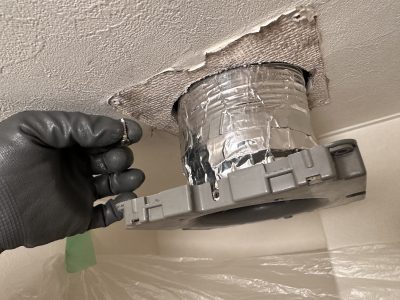

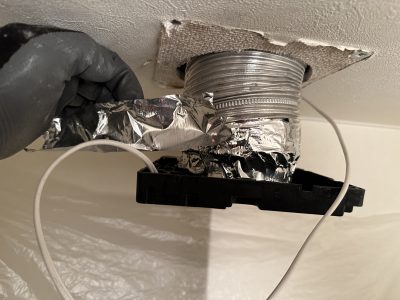

ジャバラと本体をアルミテープでしっかり固定(‘ω’)ノ

電源も圧着接続し、納めます(*’ω’*)

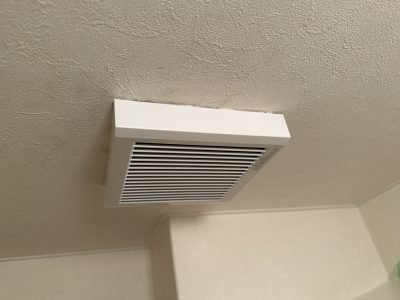

カバーを取付し、完成(‘ω’)

このタイプはとてもリーズナブルなので、中のプロペラも

多分脱着できず、中にフィルターも無いため、

掃除しにくいですね、、(; ･`д･´)

上を向いて、埃をおとしてふき取るくらいしかできません(‘ω’)

掃除のことを考えると、フィルターが中にもついている

ﾀｲﾌﾟをおすすめします(*’ω’*)

熱交換器ユニット、フィルター清掃！

↑天井埋込の少しサイズは大きいですがフィルターが二重構造の

熱交換器のお掃除の様子(*’ω’*)

外部からダクトでつながる換気扇や熱交換器って

こんなに虫や埃が溜まるんだな、、って思いますよ(; ･`д･´)
