はい、みなさまこんにちは( ﾟДﾟ)！

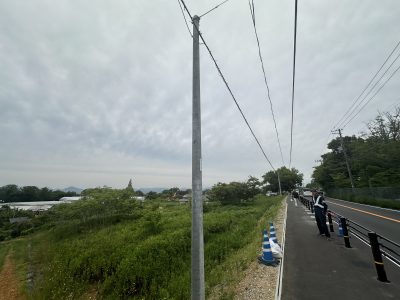

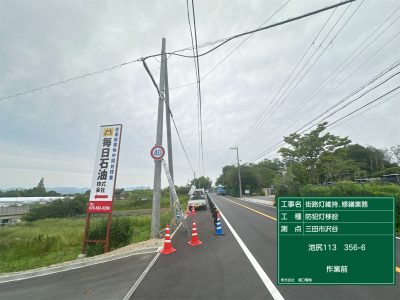

NTT柱が移設され、新しい電柱にかわりました(‘ω’)ノ

以前の道路に歩道も設置されたため、

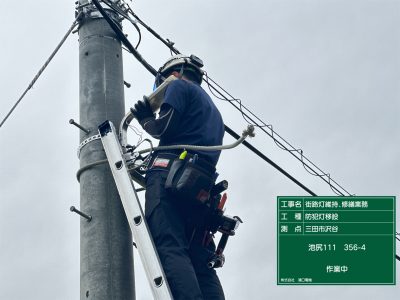

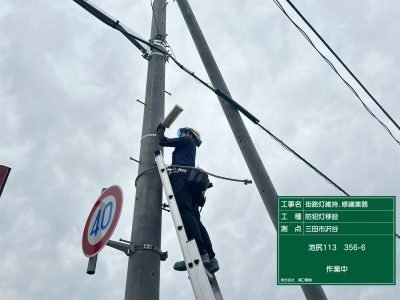

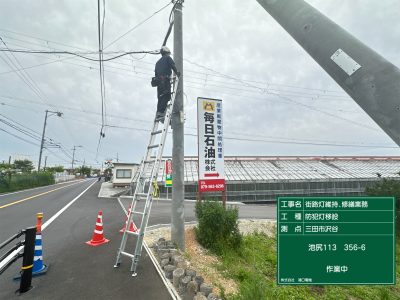

まず、防犯灯本体だけ取付に伺います(‘ω’)ノ

、、というか道路工事の工程がわからなく、連携がとれず、

架空電線の復旧に本工事とかぶらないように、こちらの

工事日を調整して決める為に現場にきました(‘ω’)

、、そのついでに本体だけ取付てかえります(; ･`д･´)

歩道部分もアスファルトが復旧されて、ガードパイプが

設置されており、

そのガードパイプのGL面仕舞いに元請業者様はこられて

居ましたが、ハシゴで防犯灯をつけるだけなので

おじゃまさせていただきました(; ･`д･´)

本体を取付しておけば、

立下げのパイプの長さや電線の長さがわかるので

次の段取りがスムーズ(; ･`д･´)

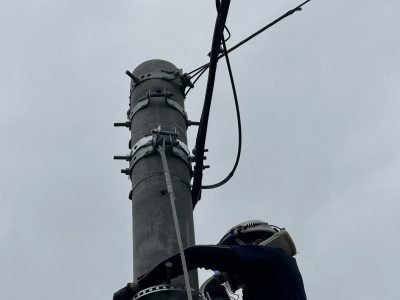

NTTの架空電線を引き留めしている金具たち、、

これらの邪魔にならないように、固定金具を

こちらも取付しないといけないので、

それらを調べる目的でも今回きています(; ･`д･´)

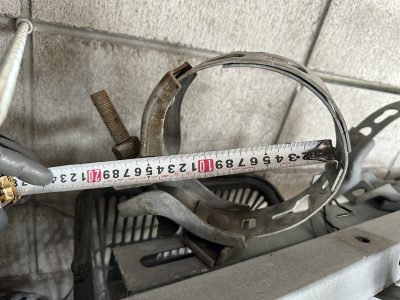

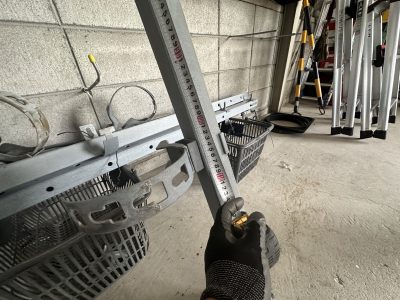

以前取り外した角管などバンドが再利用できるか、

できないかを見極め、次回へ、、

、、次回へつづく(; ･`д･´)！ｗ

はい、みなさまこんにちは( ﾟДﾟ)！

アルミポール建替え工事の続きです(‘ω’)ノ

腐食したアルミポール建替え①！

灯具を取付したアルミポールを上からさしこみます、(‘ω’)

照明柱の中に、カットアウトスイッチを設けて、

結線をしてしまいます(‘ω’)

根元補強に鉄筋を差し込んで、ﾎﾞｲﾄﾞの準備をしておく(‘ω’)

次の建替え場所が近いため、

車両を動かし、規制をずらします(‘ω’)

今度の箇所はさらにぐらぐらだったので、

もう灯具も外さずにそのまま引っこ抜けました(‘ω’)

はい、さらに３カ所目の建替え場所も近いため、

移動します(‘ω’)

こちらも比較的すんなりと

スポット照明柱はぬけました(‘ω’)

古い照明柱からアーム、灯具を外して、

撤去廃材を積み込みます(‘ω’)

、、、次回へ続く(; ･`д･´)！

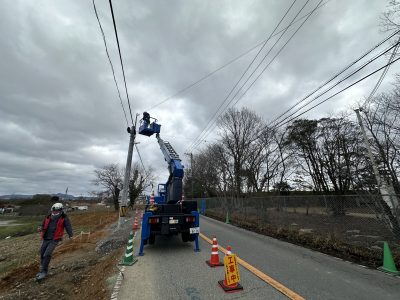

はい、みなさまこんにちは( ﾟДﾟ)！

道路拡幅工事の為に、電柱が移設、建替えになる

現場があり、、NTT柱に添加している防犯灯も同じように

移設する必要がありました(‘ω’)ノ

４か所NTT柱をまず抜柱しないといけないので、

防犯灯だけをはずすことになります(‘ω’)ノ

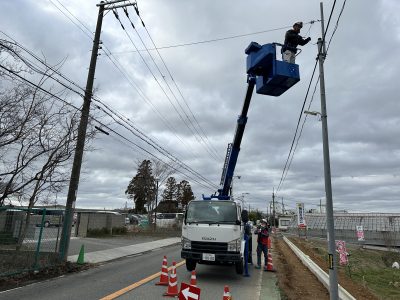

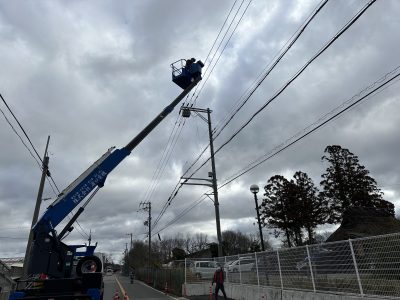

車道またいで反対側に関西電力の電柱があり、

架空線で道路横断してNTT柱に防犯灯が設置されていた為

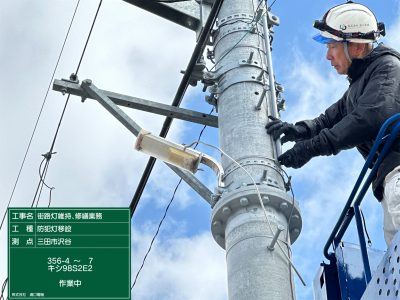

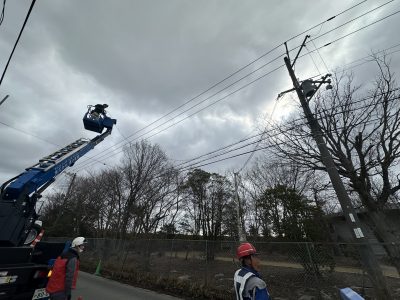

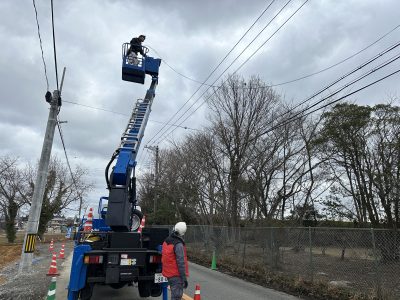

防犯灯を取外し、そして立下げのパイプや引込金具、

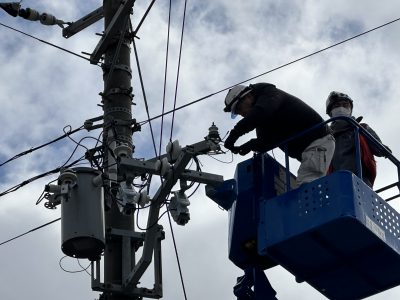

そして架空電線も一度撤去して、関西電力側に

巻いておいておきます(‘ω’)

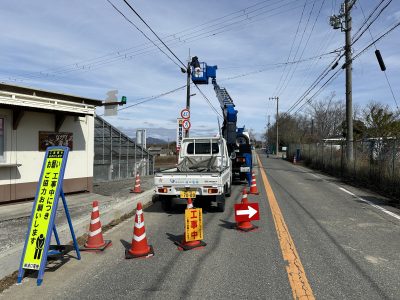

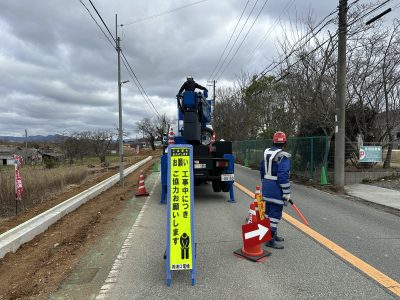

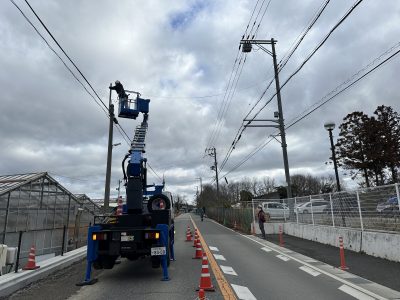

道路を片側規制して、架空線取外しの際だけ

両側車両をとめての作業(‘ω’)ノ

４か所防犯灯を仮にはずし、道路工事が落ち着いたら、

再び、道路横断にて防犯灯を新しいNTT柱に設置しなおす

という感じです(‘ω’)

一か所は、NTT柱が抜柱されて、そのまま電柱がなくなる

ので、向かい側の関西電力の電柱に移設します(‘ω’)ノ

これにて、NTT柱側の進捗や道路工事の進捗に応じて、

また再び取付にきます(‘ω’)ノ

、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

某公園の３面体ソーラー時計、、

今回はソーラーパネルの交換です(‘ω’)！

３面体ソーラー時計修繕、制御部交換③！

前回に制御部を交換して、新しい制御部となって、

ソーラーパネルは既存のものを再利用したのですが、

どうやらそれがダメで、

蓄電池にきちんと蓄電せず、時計が

一か所時刻が少しずつ遅れていくようです(; ･`д･´)

まずは足場を組立ます(‘ω’)

、、もう屋根に登らなくていいやと思っていましたが、

また登らなくてはいけなくなるっていう、、(; ･`д･´)

鳩小屋の庇についている、パネル、

これを交換致します(‘ω’)

念のため、屋根の上で危険なので２人で作業(‘ω’)ノ

まず既設のパネルを外します(‘ω’)

新しいパネル、そのままでは取付できないので、

悩み、、そして加工します(‘ω’)

ひらめき、そして加工取付(‘ω’)

電線を接続し、、

取付完了です(*’ω’*)

屋根下の制御部で、再度時刻調整をして、

作業完了です(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

腐食して倒壊しそうな照明柱の建替え工事です(‘ω’)ノ

調査によりポールの形状を確認して、

照明柱を注文して、約２か月程経つと、材料が揃います(*’ω’*)

住宅街の枝道といえど、、

だからこそ車や歩行者などを注意しないといけません(*’ω’*)

安全対策をしっかり行って、準備していきます(*’ω’*)

今度は点検蓋の位置を高くして照明柱を作成しているため、

地中から立ち上がってきている電線達は長さが足りなく

なります(*’ω’*)、

建替えする前に継ぎ足しておきます(‘ω’)

再利用する灯具、そしてアーム部分を外します(*’ω’*)

そして照明柱をズボっと抜きます(‘ω’)ノ

ここはアスファルトの下はあまり締め固まっておらず

けっこうぐらぐらだったので、

そういうのも不安で建替えすることになったわけです(‘ω’)

抜き去ったあとの穴のなかに残っている砂や土を

かい出して、埋込深さを確保します(‘ω’)

その間に、新しいアルミポールに取り外した

アームや灯具をセットしておきます(‘ω’)

、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

某公園の３面体ソーラー時計の修繕です(‘ω’)ノ

配線を追加して、制御部の移設・交換をしてます(‘ω’)

３面体ソーラー時計修繕、制御部交換②！

屋根上の鳩小屋の中、、

配線した電線と既設の負荷側を間違えないように接続、、

そして、制御部を、というかほぼ基盤状態ですが、

不要なモノをややこしくなるので撤去します(‘ω’)

さて、これで、もうこの中には入ってこなくても

済みそうです(*’ω’*)

下に移設した制御部も接続し、、

設定、調整をします(*’ω’*)

３面とも時刻はきちんと合いました(*’ω’*)

、、だが、数日後、、

一か所だけ時刻が合っていない、、という通報があり、

現地を調べに行きます(; ･`д･´)

ソーラーパネルは電圧も10.6V出力していて、

真水で一応表面を清掃していましたが、、

電圧は出ているが、新しい制御部との互換性の問題なのか、

その電圧では蓄電池にちゃんと蓄電しないのか、、

原因は不明、、(; ･`д･´)

念のため、新しい蓄電池を用意して、

仮に蓄電池を交換してみると、、

時刻を合わせると、きちんと３面とも時刻は合いました！

ということで、

次回、原因と思われる、ソーラーパネルを交換する

事になります(; ･`д･´)

、、やはり精密機械なので、ちょっとでも互換性がない

ものを一緒に使うときちんと動作しないものなんですね、、

時計なので、【だいたい】の時刻を刻んでも、、困りますし、

やはり一分一秒きちんと正確に動作させねば、、！

、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

照明柱の腐食による倒壊を予防するべく

日頃から気づいたら報告するようにしてますが、

今回、また３か所程発見(; ･`д･´)

まず、パッと見で腐食してないように見える照明柱、、

どのように腐食を発見するかというと、、

こんな感じで照明柱がふつうにそびえたっていて、

点検蓋の塗装の剥離、、

こんなの怪しいですよね、、

蓋を開けると、

その開口部から腐食の浸食が進んでいます(; ･`д･´)

点検口を留めるボルト穴、、このメスネジも

腐食すると、、塗装のしたはサビが浮いて膨れていますね、、

下部のボルト穴はパキンととれました、、、

点検蓋を固定できないので、こちらも建替えです、、

点検口っていわば大きな【穴】なので、それが拡がると

ポキンと折れる可能性があります(; ･`д･´)

点検蓋の穴が腐食しててボルトが固定できず

こうしてテープで巻いているパターンは、、

よく観察すると、照明柱の内部はすごいことに

なってたりします(; ･`д･´)

そんなわけで、同じ路線で３か所程危険な照明柱が

あるために試掘調査をします(; ･`д･´)

毎日毎日、犬様達が散歩して、そのコースの照明柱を

オシッコまみれにします、、

それが何軒分のお犬様達がかけていくか、、(; ･`д･´)

この調査の意味は、根元の腐食をみているわけではなく、

ポールの形状をみています(*’ω’*)

アスファルトのすぐ下にベースが合って、ボルトナット

で基礎コンクリートと照明柱を緊結しているか、

もしくは基礎の中央に穴があいていて、ポールが突っ込ん

であるか、、

それを見極める為の調査です(‘ω’)ノ

灯具は再利用し、ポールだけを交換(*’ω’*)

ここは閑静な住宅街で、建替え後もお犬様達は

オシッコをかけ続けることでしょう、、

というわけで、今回は鉄ではなく、アルミポールで

腐食しない素材のものに取替ます(*’ω’*)

、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

３面体ソーラー時計修繕、制御部交換①！

屋根の上にあるソーラー時計の

制御部移設が続いております(; ･`д･´)

鳩小屋内の中央の開口部に潜ると、

こんな感じでステンドグラスで仕切られている、、

ベンツのマークのような桟、これに穴をあけて

ここに電線を通すしかありません(; ･`д･´)

貫通部は後で保護するとして、

まずは配線をしてしまいます(; ･`д･´)

パネルからの２芯、そして３面分の制御線6芯で

最低8芯分の制御線を上下に配線(‘ω’)ノ

鳩小屋でそれぞれ配線を継ぎ足して、下に移設(‘ω’)ノ

これは単純に２芯をそれぞれ継ぎ足して、屋根下に持って

いけば結線間違いがなくなります(‘ω’)ノ

PFD管に配線を入れて、固定し、

新しい制御部を鍵付きのウオルボックスに

入れて屋根下で制御します(‘ω’)ノ

今後蓄電池などの取替の際は、

いちいち屋根の上に登らなくていいように、

脚立で届く位置につけます(‘ω’)ノ

、、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

照明柱の建替えは完了し、根巻保護コンクリート

を打設し終わったまでが前回のあらすじですが、

腐食照明柱建替え、灯具取替⑤！

そのボイドのコンクリートも十分乾いたので

今回はGL面の復旧です(*’ω’*)

さて、前回打設して終わったボイドを剥がすと、

マメもなく綺麗に仕上がってます(*’ω’*)

前回にアスファルトにカッターをいれていたので、

今回、この小さな区画だけ斫ります(*’ω’*)

根元に雨や犬のオシッコが溜まらないように

コンクリートで勾配を考えて、打設し直します(*’ω’*)

ワイヤーメッシュ鉄筋を敷設(*’ω’*)

コンクリート打設(*’ω’*)

大型犬でもオシッコが鉄部分にかからないように

高めにボイドをあげました(*’ω’*)

これが、、

こんな感じで綺麗になりましたとさ(‘ω’)ノ

はい、みなさまこんにちは( ﾟДﾟ)！

照明柱建替えが続いております(‘ω’)ノ

前回新しい照明柱を建柱いたしました(*’ω’*)

腐食照明柱建替え、灯具取替④！

照明柱をクサビで固定したので

差筋補強をしてからボイドをまきます(*’ω’*)

コンクリートを打設したあと、

次回のGL面の仕上げ用に、アスファルトにカッターで

筋をいれておきます(‘ω’)

点検口内の結線作業です(‘ω’)ノ

送電前に、絶縁測定で線をはさんでないか、

ご結線など無いかを確認します(*’ω’*)

灯具まわりの仕上げをします(*’ω’*)

LED電球は再利用しないといけませんでしたので、

球を復旧します(*’ω’*)

引込も復旧完了(*’ω’*)

点検口の中に漏電の防水ブレーカーをつけて、

結線完了(*’ω’*)

点灯確認で、建替えは完了(*’ω’*)

、、次回ボイドをばらして、GL面の復旧です(*’ω’*)
