はい、みなさまこんにちは( ﾟДﾟ)！

先日の照明柱建替工事のご紹介をしましたが、

土間洗い出し左官仕上げ！レイタンス除去！

洗い出し土間仕上げの、コンクリートがすこし余ったので



どこか事務所前で打設できないかと探していたら、

入り口前に会所枡があり、蓋が埋もれていてコケが生えていて

ちょっとみすぼらしいので、ちょっと綺麗にしたいなと

思いました(*’ω’*)

掘り起こしてみると、蓋が３枚重なってかさ上げして

有りました(; ･`д･´)



細かい砂利で敷きならしているので、雨で、

砂利が流れてきてしまうので、詰まらないように蓋を重ねて

いましたが、ちょっと不細工なので、



余った自然色の珠砂利で固めて、堰き止めるようにしたい

と思います(*’ω’*)

会所枡をカットした囲いがあったので、それを型枠がわりに

置いておき、

そしてこの外側をコンクリートで固めます(*’ω’*)

着色料の入った、きれいなコンクリートの余りなので、

ちょっとお洒落にみえますかね、、ちょっとだけｗ

時間をかけて、少しずつ洗い出ししていきます(*’ω’*)

会所枡の枠を外して、

枡の内蓋を置き、

その蓋ははずれてメンテナンスができるように、

隙間を砂利で埋めておきます(‘ω’)ノ

コンクリートの様子をみながら洗い出ししていきます(*’ω’*)

ういてきたノロを流して、仕上げていきます(*’ω’*)

ある程度　形になってきたので、これは置いて置いて、

あまった砂利をその廻りにバラまいてしまいます(*’ω’*)

このばらまいた砂利も、ながれないように、

セメントをまぶして、ノロで少しかためるようにします(*’ω’*)

ホースの水をかけて、洗い流して、かためます(*’ω’*)



翌日、、

一日、雨が降り続いて、ノロがうまく流れず、、



中途半端に色がばらけてしまいましたが、

砂利がばらついて、散らからないようになって満足です(^^♪



余った骨材とコンクリートを捨てずに、つかえたので

良かったです(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

少し前に自動点滅器交換工事のご紹介をした照明柱ですが、

照明柱、自動点滅器交換！

↑↑この記事で、根元を過去に補強したことを書いていますが、

過去の工事写真を発見したので、ご紹介します(*’ω’*)



↑補強鉄板を溶接で貼付けたりした当時の写真がでてきた

ので作業前からみていきましょう(*’ω’*)



まず、もともと根巻コンクリートはしていましたが、

簡易で数年前に補強していたのですが、

同じ地域で腐食が激しい照明柱が多いので、



その時の工事で、こちらの照明もついでで補強のやり直し

工事をしたようです(*’ω’*)

まず、既設の根巻コンクリートを撤去します(*’ω’*)

パカンと割ると、

その下には、数年前（多分新設時に施工された根巻コン）から

ある根巻コンクリートが残り、根元も一回補強鉄板を溶接して

補強されていたようです(; ･`д･´)

でも、結局、その上が犬のオシッコで穴が空いたということで



予算の都合上、とりあえず、コンクリートの高さをあげてオシッコ

被害を食い止めるしかなかったんだと思います(; ･`д･´)

点字ブロックを外して、

コンクリートを割ると、

差筋の鉄筋が残り、以前に補強された鉄板が出てきました(*’ω’*)

これをみるとわかるように、

補強して、部厚くなったところで、

その上の薄い鉄板の部分が腐食して穴があけば、

意味がなくなるわけですね( ;∀;)



ワイヤーブラシで、サビを除去します(‘ω’)ノ

そして、錆止め塗料を塗ります(‘ω’)ノ

９㎜の分厚い鉄板を、現地でアセチレンガスで切り、

４枚を張り付ける形で補強します(‘ω’)ノ

補強する前に、水銀灯安定器や電線は、

熱でやられないように処置をして、溶接します(‘ω’)ノ





↑このように、水銀灯安定器や電線を外にぶら下げたり、

線が多い時は、一旦切り離して、あとで戻すようにしたりしないと

↑このように、熱が伝わると、

点検口の周りや、上のほうまで、数百度に熱せられるため、



照明柱の中で、電線が鉄にふれていると、溶けてしまいます

(; ･`д･´)



電線を遮熱シートでくるんだり、いろいろ措置をして

溶接をするわけです(*’ω’*)





溶接が終わると、露出する部分はまた錆止め塗布(‘ω’)ノ

そして、再びボイドを巻きます(‘ω’)ノ



コンクリート打設(*’ω’*)

数日後、コンクリートが乾きましたら、

まず、きれいに塗装しておきます(‘ω’)ノ

それから点字ブロックを復旧していきます(*’ω’*)

施工完了です(‘◇’)ゞ

過去に、補強して分厚くなった部分を

根巻コンクリートで隠してしまって、

コンクリートの仕上がりのほうが高くしてしまっていた

時代もありました、、(; ･`д･´)



でも、失敗を重ねて、より良いものができるわけで、

数十年の経験によって

培われてきたノウハウを混ぜ合わせて、精錬されてきた

わけです(*’ω’*)



結果、建替えすることもなく、３０年経っても

補強だけで済んでるこうした照明柱もあることを

皆さんに知ってほしかったわけです(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

先日より続いている、アルミポール照明柱建替ですが、

根元腐食による照明柱建替工事！アルミポール仕様②！

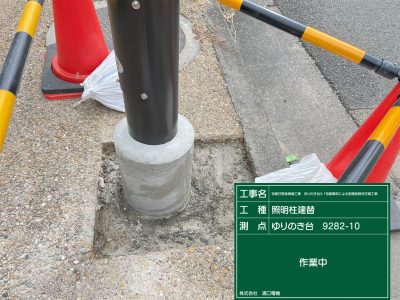

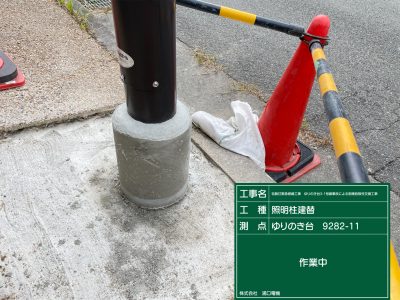

下層コンクリートの次に根巻コンクリートを打設します(*’ω’*)



下層コンクリート打設時に、差筋も一緒に突き刺していた為、

ボイドを巻いて、コンクリートを流し込むだけです(*’ω’*)



本日の作業は、歩道内だけで、交通規制はしませんが、

安全通路の確保と第三者誘導は怠らずにきちんとします(*’ω’*)



打設し終わって、水がひくのを待っている間に、

管理番号シールと、注意喚起シールを張り付け(*’ω’*)

犬のオシッコが原因で、

こうした工事をすることになっているというのを



飼い主さん一人一人がしっかり自覚することで、

もっとモラルのある行動に変わっていくことだと信じて

貼り続けます(; ･`д･´)



さて、次の照明柱も一緒に打設します(*’ω’*)

ここは開口を極めて最小限に済ませれました(*’ω’*)

、、そのかわり、掘削時間は結構かかってしまいました(; ･`д･´)



こちらも同じように　シールを貼付して、

あとは、数分、数時間おきにコンクリートを左官仕上げ

して作業を終えました(; ･`д･´)



はい、みなさまこんにちは( ﾟДﾟ)！

照明柱建替工事が、連続して同じ路線にあるため、

今回は前回と同様に２本目の建替え工事をしていきます(‘ω’)

根元腐食による照明柱建替工事！アルミポール仕様②！



こちらも、住宅地への侵入口を含んで、長い距離の交通規制

になる為、誘導員さんも３名で対応(‘ω’)

カーブで見通しが若干悪いですが、

無線を活用し、優秀な警備員さんはモロともせず誘導して

くださいました(*’ω’*)



ベビーカーを押すママさん、自転車にお子様を載せて、

行き来する住民の方々がおおいので、

安全通路はしっかり明示して誘導することに

重点をおきました(*’ω’*)



前回とおなじタイプですが、こちらも

点検蓋　下部は腐ってボロボロ、

照明柱本体の下のほうもサビが進んで、危険な状態でした(; ･`д･´)



早速、既設の照明柱を切断していきます(; ･`д･´)

撤去完了(*’ω’*)

根元を掘削していきます(*’ω’*)

その間に、既設のアームと灯具を取外し、

塗装をして、乾かしておきます(‘ω’)ノ



ある程度掘削出来たところで、

チェントングを用いて、ポールを回します(*’ω’*)

回すと、抜ける、、

全部が全部このようにうまくはいきませんが、

比較的、数時間、斫ることで基礎コンクリートを触らずに

照明柱を建替できるのは有難いことです(; ･`д･´)



φ80のガス管が隣接して、埋設されている地域ですが、

実際は掘削してみないと、深さもヨリも図面上とは

異なる為、気をつけながら掘削するほかないのです(; ･`д･´)



数十年前の施工なんて、安全に疎い時代で

埋設表示シートを入れずに埋め戻していたり、

きっちり深さをとらずに埋設配管をしていたり、、と



きちんと施工されていないこともよくあるので、

そういうつもりで考えていないと、えらい目にあいます(; ･`д･´)



さて、照明柱を抜いたあとも、既定の深さまで、

掃除機で、ガラをすいだしながら、掘っていきます(; ･`д･´)

約１ｍ掘削が完了しました(; ･`д･´)

斫って、こうして中だけ綺麗にかい出すのに、半日、

一日、、と、時間がかかるケースもあります(; ･`д･´)



、、ですが、掘削する範囲が狭いと、表面の復旧も

小さくて、見た目はいいに決まってます(; ･`д･´)



最後の復旧した姿を思い浮かべながら、

よく、こんだけの開口で建替できたなΣ(; ･`д･´)



、、などと歩行者に思わせることができたら

我々の勝ちです(; ･`д･´)　（←勝ち負けではない）



新しいアルミポールに、灯具をセットします(*’ω’*)

電源線の継ぎ足しもあらかじめしておいて、

建柱作業です(*’ω’*)

こちらは斫るのに時間がかかり、下層のコンクリートは

この日は打設できませんでした(; ･`д･´)

点検口内の結線と、

絶縁抵抗値測定、点灯確認はしっかりとやってから

作業終了です(‘ω’)ノ

はい、みなさまこんにちは( ﾟДﾟ)！

アルミポールへの照明柱建替工事の続きになります(*’ω’*)

根元腐食による照明柱建替工事！アルミポール仕様①！

既設の照明柱が撤去できたので、

中に通っている、電線管や電線が短い場合は、

建柱する前に継ぎ足しておく必要があります(*’ω’*)

このように、ユニック車で吊り上げておいて、

照明柱の底から電線管を通していくわけですが、



このように、電線管出てすぐで、電線をジョイントしたり

して、点検口から手の届かない箇所で

扱いにくいようにならないように、



きれいに、ジョイントしなおします(*’ω’*)

自己融着テープも巻いて処理した後は、

FEPからPFD管へ変換して、立ち上がりの保護をします(*’ω’*)



規定の深さまで、掘削を続けます(*’ω’*)

照明柱が抜けている分、掘りやすいですが、



長いキリで崩していっては、湿式の掃除機で砂やガラを

吸い出すしか方法はありませんので、コツコツと時間をかけて

掘削します(*’ω’*)



そうして、ようやくポールをさしこめます(*’ω’*)



照明柱の、方向や水平を確認して、穴の中に

砂をいれ、水で締めます(*’ω’*)

これでもう動きません(*’ω’*)

穴の隙間に木でクサビをかけて、

穴の上数センチをコンクリートで固めることで

十分強固になります(*’ω’*)



数年後、今回のような建替えを考えると、

穴の中すべてをハイジャスターなどを流し込むのは

ちょっとやめておきましょう(; ･`д･´)



ポールが固定されたところで、

点検口内を処理してしまいます(*’ω’*)

カットアウトスイッチを取付、電線を接続(‘ω’)ノ

灯具が電源装置内蔵タイプなので、電源を送るだけです(*’ω’*)



表面の復旧の準備を進めます(*’ω’*)

必要最小限にカッターをいれます(‘ω’)ノ

既設の舗装を撤去して、きれいにさらえます(*’ω’*)

掘削が完了したので、下層のコンクリートを作成(‘ω’)

ワイヤーメッシュが無かったので、贅沢にも鉄筋を組み、

補強をいれます(‘ω’)ノ

コンクリート打設(‘ω’)ノ

表面より、３０ｍｍから５０mm下げて、仕上げます(‘ω’)

ポール際に、根巻保護コンクリート用の差筋補強も

４，５本突き刺しておきます(‘ω’)ノ

これで、まず、下層コンクリートが固まるまで待ちます(‘ω’)

次に、根巻保護コンクリートを施し、

最後に表面の自然色舗装の復旧といった流れになります(‘ω’)



帰社する前に、点灯確認も忘れずに、、(‘ω’)

はい、みなさまこんにちは( ﾟДﾟ)！

照明柱の建替工事は過去にもいくつかブログでも

ご紹介させていただいておりますが、



亜鉛メッキ塗装を施した鉄のポールでは、やはりそのうち

寿命がきて、腐食してしまうとのことで、



新設で建てる照明柱は、アルミポールが採用される時代に

なってきております(*’ω’*)



アルミは腐食しない　というわけではなく

アルミの性質として、

自分で酸化被膜を作って回復するわけです(; ･`д･´)



簡単にいうと、、自然治癒する感じ(; ･`д･´)



とりあえず、ウンチクはおいておいて、



これから必要な材質としては頑丈なモノよりも、

軽くて耐食性の良いモノへと

お役所様などの発注者様は考え方を変えてきたのです(‘ω’)

今回、建替する、２か所のアルミポールです(*’ω’*)

５ｍの段付きポールですが、

一人でひょいと担げるくらい軽いです(*’ω’*)

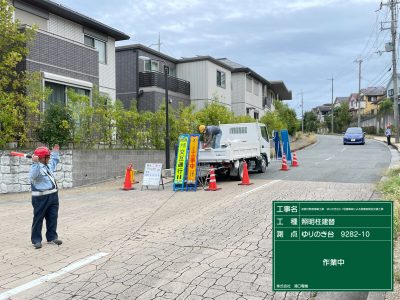

工事看板準備、予告看板設置！

以前、予告看板を立てて、周知していただいていた地域での

工事ですが、

やっとアルミポールが納品されたわけです(*’ω’*)

こちらの照明柱、同じ路線の２か所を建替えです(*’ω’*)

規制をしての工事になりますが、表示を多めに設置し、

ドライバーや、遠くからくる自転車に、工事中の旨を気づかせる

ようにします(*’ω’*)

やはり、プリズム反射の黄色い看板は、視聴性がよく、

目につきやすくていいです(*’ω’*)

歩行者用の安全通路も確保(*’ω’*)

誘導員も３人体制で、片側交互通行に

歩行者様の誘導もしっかりとしていただきました(*’ω’*)

この表示シートはゴムマットになっていて、

簡単に取外し、設置もできますが、風で飛んでいくことも

なく、とても良いアイテムだと思っています(*’ω’*)



今回の工事の見どころは、歩道の復旧です(*’ω’*)

ご覧のように、自然色舗装　という特殊なアスファルト舗装

をしていまして、



発注側と、近隣住民の自治会側の要望により、

かぎりなく同じように、舗装の復旧をすることになっています(*’ω’*)



掘削しやすいように、潔く、まず既設照明柱を切断し、

倒してしまいます(*’ω’*)

そして、灯具と、アームは再利用しますので、



新しいアルミポールに付け替えます(*’ω’*)

そして、こげ茶色の油性塗料で、きれいに塗装します(*’ω’*)



根元を掘削している間、

塗装が乾くのを待ちます(*’ω’*)



舗装の下はすぐ、基礎コンクリートなのか、

とても硬いコンクリートです(; ･`д･´)



電気のチッパーでは追い付かず、

油圧のブレーカーで斫ります(; ･`д･´)



ポールの廻りは、基礎コンクリートの丸穴φ２００くらいが

空いていて、照明柱がそこに入っているとおもうのですが、



その穴と照明柱の隙間を、たいてい、砂を流し込み、

上面だけをモルタルで固めるのが一般的で(*’ω’*)



、、ですが、今回は、その隙間にハイジャスターをいれている

と思われます( ;∀;)



ハイジャスターとは、

無収縮性モルタルのことで、



車道に埋め込まれている、ハンドホールの廻りの

修繕に用いられる、無収縮で、超早強のセメントと

思ってもらえばいいです(‘◇’)ゞ



小さな隙間にも流れ込み、高流動性のトロトロのハイジャスター

は、マンホールの鉄蓋と下枡を専用のボルトナットで緊結した跡に

数センチの隙間に流し込む施工方法です(‘ω’)

無収縮なので、普通のモルタルのような硬化後の収縮がない(‘ω’)

ひび割れしないということで、密着して固まるわけです(*’ω’*)



そして、普通のモルタルは固まってから、数日間（正しくは

４週28日間かけて、強度を出す）強度をだすのに必要ですが、



このハイジャスターは夏季は1.5時間、冬季でも3時間ほどで

圧縮強度が10ニュートン、、



、、簡単にいうと強度が出て、

車が通って踏んでも大丈夫ということなんです(‘ω’)



流し込んだら、コテで何回もなでて、、

みたいなこともしなくても、即固まってしまいます(; ･`д･´)



驚くほど工期が短縮できるということです(; ･`д･´)





はい、ウンチクはまた置いといてですね、



そのハイジャスターを流し込んでるから、

斫るのがとても大変なのです( ;∀;)

普通なら、３０㎝ほど、掘れば、

ユンボやユニックで吊り上げても、スポッと抜けるはずが、

びくともしません、、(; ･`д･´)



底まで、ハイジャスターを流し込んでる、、

嫌な予感しかしません、、(-_-メ)



しかし、ここで、弊社のノウハウの一つのご紹介ですが、

ポールを少しでも回すことができれば、



緩んで、吊りあがる可能性が高くなります(‘ω’)

鋼管を力を入れて回すために、

チェントング　という工具を用います(*’ω’*)



パイプレンチでも滑って回らないパイプや鋼管を

しっかり固定できる工具です(*’ω’*)



こいつで、固定された、この赤い柄を回せば、

照明柱が回転するわけですが、



人力ではなかなか回りません(; ･`д･´)





そこで、このように、油圧ショベルの、油圧の力で

バケツを押したり引いたりして、チェントングを回します(‘ω’)



ぐぐっとようやく動きました(‘ω’)



少しでも回転すれば、

あとは、ユニックで最大２．９トンの力で吊り上げることが

できます(*’ω’*)

チェントンを右左と回しながら、

じわじわ、ユニックで吊り上げていくと、じょじょに

ポールが上がってきました(*’ω’*)



数時間かけて、ようやくぬきとることが出来ました(*’ω’*)



ウンチクがはいり、ながびいたので、

今回はこのへんで一旦〆ます(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

外灯の中には、ベース式照明柱で、

根元が露出しているタイプがあります(‘ω’)ノ



露出しているからこそ、マクロセル腐食はないものの、

犬のオシッコがかかる箇所になると、

格好の餌食になります(; ･`д･´)



このように、ベース式の場合、腐食していてもベースは

分厚くてなかなか朽ち果てることはないので

鉄板などを溶接して補強すると、かなり効果があります(*’ω’*)

遊歩道内にあるこうした根元が露出した照明柱は、

毎日のように犬のオシッコがかかるので、腐食しやすいです( ;∀;)

基礎コンクリートがGL面で埋まっていて、

ボルトナットにて照明柱が固定されていますが、



三角のリブが補強で溶接されていて、その間が、雨水や、

オシッコが溜まる為、

ベースの上から照明柱の根元が腐食して錆が浮いているのが

わかると思います(; ･`д･´)



根元は穴が少し空いており、強度的には不安な状態なので、

６㎜の角パイプを半分に切り、

リブの部分だけ溝を切り取った、補強鋼板を予め

制作しておきます(‘ω’)ノ

これを溶接して、補強していきます(*’ω’*)



点検口を開いて、現状の絶縁抵抗値を調べておいて、

溶接したあとに、電線などが熱で焼けて絶縁が落ちないかを

確認します(‘ω’)



溶接時に、照明柱に電線がつかえていると、高温の熱が伝わって

しまうため、

水銀灯安定器をほっぽりだしたり、

電線を放り出していると安全です(‘◇’)ゞ



まずは、サビ除去です(‘ω’)

そして、補強鋼板を、仮付けします(*’ω’*)

弊社のウエルダー溶接機は、100Vの発電機としてもつかえる

ガソリンエンジン式のものがあって、便利です(*’ω’*)



ほかにアーク溶接機もありますが、３相２００V電源が必要

だったりして電源の取出しに難ありで、

こうした屋外の作業には適していません(; ･`д･´)



本付け溶接をして、研磨して形を整えていきます(*’ω’*)

溶接後は、コンクリートを流し込むために型枠を

組み立てます(*’ω’*)



補強鋼板と照明柱の間をコンクリートを流し込み



差筋の鉄筋を埋込ながら、ベース部にも

コンクリートを打設します(*’ω’*)

綺麗にコテで均して、乾くのを待ちます(*’ω’*)

溶接したあとに、メガチェックをし、絶縁が悪くなってない

かもしっかり確認しておきます(‘ω’)ノ



照明盤にて、手動電源をいれて、点灯確認もしておきます(‘ω’)

まだ、水銀灯の時代ですので、ぼんやり水銀灯が光ってるのが

わかりますね(*’ω’*)



そして、数日後、コンクリートが十分乾いたところで、

根元をこげ茶色で塗装します(*’ω’*)

点検口がもともと低いため、この高さまでしか

補強できませんでしたが、



どうでしょう？頑丈に補強できましたね(*’ω’*)

建替えるばかりではなく、

少し穴が空いているくらいならば、状況によっては

今回のように、補強をするだけで、また何十年か保つ補修が

可能です(*’ω’*)





はい、みなさまこんにちは( ﾟДﾟ)！



腐食して倒壊の危険のある照明柱ですが、

仮補強してはいるものの、数か月も保たないとの判断で

上部ポールと灯具を撤去してしまうことになりました(*’ω’*)



φ114-Φ60.5　という比較的細いポールで、

灯具も鳥かごの

ような軽い器具ですが(‘ω’)、、



溶融亜鉛メッキ塗装でドブ漬けされており、重量は結構あるはず

です(; ･`д･´)



灯具へいっている電線、電源装置の縁を切り、

上部のφ60.5ポール部分を切断します(; ･`д･´)



充電グラインダーで切断します(; ･`д･´)

下部を残す理由は、

他の回路の電線がこちらで経由しているので、ジョイントを

残して保護する為です(‘ω’)



あと、仮に撤去して、『修理中』などの表示を貼っておける場所が

あるほうがいいようです(; ･`д･´)



ゆっくり倒して、ダンプにそのまま積込します(; ･`д･´)

灯具をとりはずしておきます(‘ω’)



灯具とLEDバルブ、電源装置は再利用します(*’ω’*)





切断面のバリをとっておきます(‘ω’)

肉厚、６ミリくらいありそうです(‘ω’)

照明柱にしては分厚い部類です(; ･`д･´)



プチプチ緩衝材を巻いて、雨がはいらないよう養生します(*’ω’*)

万が一、歩行者が当たっても怪我がないようにしておきます(‘ω’)



そして、修理中の表示を貼付けしておきます(‘ω’)

建替えの見積もり、そして発注、それからの納期待ちなので

下手したら半年くらいはこのままだと思います(; ･`д･´)



カラーコーンで区画し、そのカラーコーンも台風などで

飛ばないように土嚢袋で重しをしておきます(‘ω’)ノ



数か月後、、犬のオシッコでまみれたカラーコーンに

なりそうです(; ･`д･´)





はい、みなさまこんにちは( ﾟДﾟ)！



照明柱の根元が腐食する原因は、

マクロセルといった、土との接触で腐食が進行したり

犬のオシッコが根元に溜まって、酸化したりと、様々ですが、

この写真のように、

照明柱の中に水が入って、絶縁が悪くなったり、内部が

腐食するケースもあります(; ･`д･´)



こちらはとある公園の外灯ですが、

絶縁が悪くて、漏電ブレーカーが働くので調べたところ、

点検口を開けると水がいっぱいに溜まっていました(; ･`д･´)

点検口を開けるやいなや、水がドバーっと流出してきた為、

調査時に、点検蓋を留めるビスを下のほうだけわざと取付ずに

水抜きの穴として置いていました(; ･`д･´)



照明柱の内部に、発泡ウレタンを吹き付けして、地中からの

湿気が上がってこないようにすれば、水銀灯安定器などの内部の

絶縁が保てるのではないかと、

１５年程前に一時期そういうのが流行ったのですが、



それはそれで、水が溜まった場合、抜けるところがないので、

当然照明柱の中に溜まってきますよね(; ･`д･´)



外気温と内部との温度差でも結露が発生し、その滴がしたたり

落ち、、それが数十年と溜まってきた場合、

水分が溜まる可能性は大いにあります(; ･`д･´)



もちろん、上部の灯具などで、破損して、穴があき、

雨が入ってきた場合でも、

照明柱の中に浸水した場合、溜まっていきますよね( ;∀;)



調査時には、カットアウトスイッチも水没し、サビサビで、

既に交換して、少し乾いたのもあり、

絶縁抵抗値は、0MΩから8MΩまで回復はしておりました(‘ω’)



ですが、この現状ですと、点検口の下端までは水が抜けずに

溜まっているので、

どうにかしないといけません(; ･`д･´)

まずは、既設のボイドは撤去します(‘ω’)

VU管をそのままボイドとして、使っていたので、

できるだけ下のほうで輪っかに切断します(‘ω’)



そして、まず、照明柱に溜まった水の水位を下げる為、

穴を開けて、水を抜きます(; ･`д･´)

そこに、ボックスコネクタと塩ビパイプを取付、

排水パイプを設置します(‘◇’)ゞ

今度は、この水位まで水が溜まるとこのパイプから

排水することになります(‘ω’)ノ

そして、鉄筋で補強したのち、

コンクリートで固めていきます(‘ω’)ノ

法面の土が流れてこないように、ボイドを元のように点検口

下まで打設します(‘ω’)ノ



打設後の写真がないのですが、

完成後、水が溜まって、絶縁が悪くなることは無くなって、

１０年以上が経過しております(‘ω’)ノ

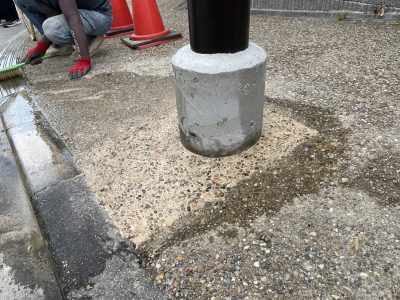

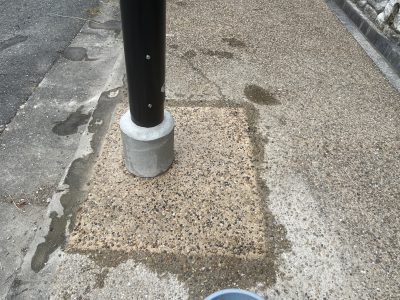

排水パイプを埋め込んで根巻保護コンクリートという組み合わせも

まれに施工することがあります(‘ω’)ノ



根元保護は、いろいろな要素が組み合わさって、奥がふかいです(‘ω’)ノ
