はい、みなさまこんにちは( ﾟДﾟ)！

すこし昔のタイプのバッティングセンターでは、

電光掲示板で投手が投げる映像などなくて、機械からボールが

飛んでくるという単純な仕組みですが、

今回は、その機会のトラブルで依頼があったので伺ってます(‘ω’)

急遽、電気がきていないという連絡で駆け付けたので、

電灯、動力全停電のイメージでしたが、

電灯回路は関係なく、動力回路のみの停電だという(‘ω’)

引込柱に、メーター盤があり、

電灯、動力の主幹ブレーカーがありました(‘ω’)

この左のブレーカーが三相２００Vの主幹みたいです(‘ω’)

右には、古い１５０Ａ漏電ﾌﾞﾚｰｶｰがあり、こちらが電灯回路ですね(‘ω’)

受付の事務所棟の廊下にある盤を開けると、ジャックナイフの

これまた古い２００Ａが有りましたが、

これは、電灯回路か、また何か別の機械なのか、、関係がありません

でした((+_+))

さらにその横の壁にはキャビネット盤があったので見てみると、

電灯回路の分電盤があり、

引込柱から動力幹線の８sq-3Cがこの箱の中を経由していました(‘ω’)

そして、このキャビネット盤から奥へ、

ピッチングマシンが並んでいる建物へ、地中埋設しているようで、

各ピッチングマシンの横には、制御盤が数個並んでました(‘ω’)

その中央に動力の電源が入ってきている

操作盤がありました(‘ω’)

こちらのメインブレーカーが漏電でおちています(‘ω’)

盤の下の架台の蓋を開けると、配線経路、、

うーむぐちゃぐちゃでわかりません(; ･`д･´)

配線図面も何もないので、一個ずつ漏電の原因を調べるしかない(; ･`д･´)

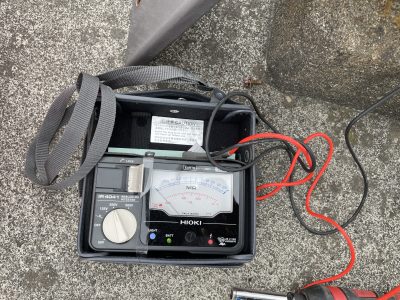

メインブレーカーの２次側のメガを調べると、

２回路が接続してあるうちの片側が０MΩ(; ･`д･´)

悪いほうの電線を外して、電源を送ろうにもハンドルがあがらないので、

過電流でもかかって、ブレーカーが故障したのかもしれませんが、

ハイエースにたまたまのっていた、ブレーカーがつかえそうなので、

念のため交換します(; ･`д･´)

漏電ブレーカーは４０Aしか積んでなかったので、

引込柱の主幹を漏電に交換し、

操作盤のメインは、サーキットの３０Aがあったので、交換(*’ω’*)

地中埋設部分の保護はこれからは、引込柱の漏電ブレーカーで

出来るようにしましたが、

あとは、制御盤内のどれかの部品がまだ悪いので探します(; ･`д･´)

ピッチングマシンを駆動する、モーターをリレーで

制御している盤が４つあり、

そのうちの一つの盤が悪いことまでたどり着きました(; ･`д･´)

モーター自体の絶縁は悪くなく、フロートスイッチを使って

制御しているのですが、おそらくその部品か、

そのあたりだと思うのですが、機械屋さんというか、

この制御回路を作った人のほうが詳しいので、後日

きてもらうように説明をして

一つだけピッチングマシンの電源を切り離して、

のこりのマシンは動くようにしました(; ･`д･´)

残りのピッチングマシンの動作テストは完了(‘◇’)ゞ

１８年前に営業を開始して、それからトラブルは初めてだと

お店の人はいうのですが、

マシン部分の故障だともう部品がないとおもうのと、

ピッチングマシンと、ボールを送ってくる装置との制御系の

調整ですが、

こういうのは、最初にシステムを造った人でないとわからない

ので、我々が急にきて図面が無い場合は、理解するのに

時間がかかります( ;∀;)

最後まで直していないのですが、決して放棄したわけではなく

夕方にきて、夜も遅く、配線を辿るには環境が悪いのもあり、

とりあえず、一台をのこして他の機械で営業だけできるようにして

改めて機械屋さんに調査、部品調達してもらうほうが

効率がいいと判断したわけです(; ･`д･´)

図面が無い中での漏電改修は、悩み、調べ、

手間はかかっているにもかかわらず、

結局わからなかったりして

その苦労は施主様側には伝わらないものです( ;∀;)

はい、みなさまこんにちは( ﾟДﾟ)！

先日、売電を終了したお客様より、太陽光設備の撤去見積もりを

ご相談された件について、

売電終了後、太陽光発電設備、取外し！

この日は、屋根に登って、現状を調査しようとお伺いしました(*’ω’*)

寄棟４面のうち、２面に太陽光パネルが１８枚載っていました(‘ω’)

７ｍの２段梯子を立てかけてのぼっております(‘ω’)

外壁面は４，５年前に塗装されたので綺麗です(*’ω’*)

雨樋に沿って、PV線の入ったPF管が屋根に登ってます(‘ω’)

このPF管をとめているインシュロックもところどころ割れて

はずれています(; ･`д･´)

インシュロックは紫外線で硬化し、数年でいずれパキパキになって

外れてしまうので、

耐候性のインシュロックといえども数十年使用するものに、こうして

使うところが、太陽光設置業者ってのは、プロの電気屋さんじゃない

というか、１０年もてばいいや、、

みたいな無責任な感じをうけます(; ･`д･´)

数年も屋外で紫外線にさらされる場合は、ﾊﾞｲﾝﾄﾞ線などを使用すべき((+_+))

それか、PF管をちゃんと正規のPFｻﾄﾞﾙで壁面にビス留めしないと、、(; ･`д･´)

接続箱など、各方面へ、すべて、PF管がよく使われますが、

これも、ほとんどは１層管です(; ･`д･´)

屋外でPF管を数年保たそうとするなら、

PFD管、２層管　を使うべきかと思います(; ･`д･´)

まあ、その分、コストもふえてしまいますが、

耐用年数が増えて、安全性が確保できるほうが優先かと思います！

曲げがきついところなど、もう裂けて割れてますね(; ･`д･´)

屋根上のもろに紫外線や熱をうける場所なら、

みてください、、(; ･`д･´)

触ったらボロボロ崩れてきます(; ･`д･´)

PF管が崩れて、生の電線が露出してしまうと、

今度は、ケーブルの外装が紫外線で焼けてきて、

電線がボロボロになってきます(; ･`д･´)

その先は想像しただけででだいたいわかりますよね(; ･`д･´)

ちょっと、一枚めくってみます(; ･`д･´)

長いケーブルはそのままぐちゃぐちゃに放り込んでますね(-_-メ)

電流が沢山流れる回路などは、たとえ低圧でも

巻いて重ねると、そこで磁界が発生するので良くありません(; ･`д･´)

この知識は、電験３種や、１種電気工事士、施工管理技士など勉強して

いる方ならわかるはずなので、

長い電線をくるくる巻いて狭い場所におしこめるなんて、

プロなら普通しません( ;∀;)

このなかは、毎日毎日、熱がこもっているんだろうな、、

と想像すると、早めに施主様に知らせて撤去しなければと

深く感じるところであります(; ･`д･´)

パネルを撤去した跡の塗装をどうするのか、、

パネルの載っていない２面はどうするのか、、

そのあたりも見積もりし、予算に応じて決めていくことにします(*’ω’*)

軒先はコケが生えており、洗浄してきれいにしてからでないと

塗装しても意味がありません(; ･`д･´)

しかし、ここをきっちり施工するには、足場をきっちり組まないと

難しいです(; ･`д･´)

提案はいろいろできるのですが、予算に応じて、できることを

模索しないといけません(*’ω’*)

この日は４１度でしたが、屋根で一日作業していたら、

もっと気温は上がった数字をさすでしょうね( ;∀;)

はい、みなさまこんにちは( ﾟДﾟ)！

本日は、某水道事業所内にて、制御盤内で異音がするということで

部品の交換にきております(‘ω’)ノ

ろ過池のスラブ内は、電気室のようになっており、

そのRC造の建物は、絶えず湿気が停滞するため、自動で換気ファン

が動作するようになっております(‘ω’)ノ

そのファンを制御している盤がこちらになります(‘ω’)ノ

盤のなかには、表蓋でオンオフスイッチがあったり、

手元開閉器盤のような役割をしています(‘ω’)

万が一故障や熱を持ったりして過負荷がかかっても

運転を停止するように、サーマル保護のついた

電磁接触器が装備されていますが、

今回は、こちらから異音がするということで、部品の取替になります(‘ω’)

電磁接触器は、真ん中にマグネットがあって、それがくっついて

励磁することで電流が流れて、

マグネットが離れると、停止するので、入り切りを繰り返すと

そこが傷んできます(; ･`д･´)

ややこしい配線ですが、頭をひねりながら交換(; ･`д･´)

新しいマグネットは、接点の場所や形が変わっていくので

交換の度に頭をひねらされるばかりです(; ･`д･´)

とりあえず無事交換終了(; ･`д･´)

運転、停止も動作確認(‘ω’)ノ

立会、確認もしていただき、作業完了です(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

本日は、電力会社のメーター廻りの改修工事の作業風景です(*’ω’*)

今回のお客様のご自宅は、分電盤が主幹30Aの３回路で構成されており、

ルームエアコンを量販店で注文した際に、エアコン設置業者さんに、

エアコンを設置して、使用したら、容量不足で、ブレーカーが落ちるかも

しれないと指摘されたそうです(*’ω’*)

現に、今は、単相２線で単二の３０Ａの電力量計しかついておらず、

この先、各部屋にエアコンなど高容量のモノをつけていけば、

容量を増やしておいたほうがいいのはいいので、

幹線の電線を太くし、

そして、分電盤も高容量にし、

現在漏電遮断器がついていなかったので

万が一の時のためにもELBの主幹ブレーカーを設置したく

作業させていただくことになりました(*’ω’*)

現在、母屋のほうに、電力量計、右に深夜電力用のメーターと

電気温水器用の開閉器３０Aがついています(*’ω’*)

右のほうに納屋があり、そちらに架空で

本線用の２．６－２Ｃと、深夜電力用の２．６－２Ｃが

１本ずつ飛んでいます(*’ω’*)

納屋の上で、関電柱より引込点があります(*’ω’*)

本線用は黒白で接続、

深夜用は200Vなので、赤黒で接続されていました(*’ω’*)

一応単相３線でこの上まではひきこまれているので、

今回は、この納屋の上から、関電メーターまでを３芯の電線に

張替して、

分電盤も単三用の８回路用のものに交換します(*’ω’*)

そして、メーターボックスより、４ｍ程右側にいった部屋に

ルームエアコンを設置する６畳間があり、

そちらに、エアコン用の単独回路を引っ張ることにします(*’ω’*)

この部屋の真ん中にエアコンの室内機を設置するので、

右寄りにコンセントを作っておいてあげるとエアコン屋さんは

喜ぶと思います(*’ω’*)

この関電メーターのすぐ裏側が

縁側になっていて、

分電盤が上のほうについています(*’ω’*)

２次側の電線は、上からきています(*’ω’*)

2次側電線はこれらを再利用し、

新たに主幹用の電線を右の土壁を貫通して配線します(*’ω’*)

まずは、古いケーブル類を撤去します(*’ω’*)

古い２．６－２Ｃを取外し、

CVT22sqに張り替えます(*’ω’*)

古い分電盤を取外し、メーターボックス側に貫通穴をあけます(‘ω’)ノ

土壁と漆喰なので、勢いよくボロボロ崩れないように気を付けながら

作業します(*’ω’*)

分電盤と外との渡り線も入線します(*’ω’*)

貫通穴をあけた箇所を分岐接続する為にプルボックスで

穴を隠すように設置します(*’ω’*)

ルームエアコン用コンセントの回路用にVE管を配管し、

2.0-3Cを配線していきます(*’ω’*)

エアコン用の回路は、天井裏からいれれたので、分電盤へ

直接取り込みます(*’ω’*)

こちらのお宅はアースが設置されていなかったため、

今回、D種接地工事をきちんと行います(*’ω’*)

灰のような土質で、おそらく接地抵抗地が出にくいですが、

A種接地棒を打設(; ･`д･´)

D種接地棒も数本打つも、128Ωしか落ちませんでした(; ･`д･´)

ELBを設置すれば５００Ω以下でいいのですが、

できるだけ１００Ω以下に抑えるのがプロの仕事です(; ･`д･´)

ですが、今回は、時間とお客様の費用面の配慮もあり、

５００Ω以下という基準クリアだけで納めさせていただきます(; ･`д･´)

分電盤内の結線をし、

プルボックス内の接続を完了します(*’ω’*)

そして、現在単二のメーターなので、

２次側の黒と赤を一緒に接続し、

分電盤内の赤相、黒相　の100V回路を生かせるようにします(*’ω’*)

引込の電線も接続します(*’ω’*)

接続完了したので、

メーター、分電盤で、電圧の確認、

そして、絶縁抵抗値も測定しておきます(*’ω’*)

復電を先にしておいて、

のこり、ルームエアコン用の配線のつづきをします(*’ω’*)

電圧まできちんと確認いたします(*’ω’*)

メーター廻りはきれいにしあがりました(*’ω’*)

単三用のメーターにかわるまでは、電力量計の配線がすこし長く

しているので、きんでんさんが、メーター交換した際に

きちんと揃えて結線してくれると思います(*’ω’*)

あとは電力申請のための図面を書いたり、もろもろはありますが、

工事としては完了です(*’ω’*)

ルームエアコンもついでにいろんな部屋を設置させてもらえたりすると

弊社も喜びます(*’ω’*)ｗ

幹線廻り改修し、そして機器類の家電取替、新設なども

弊社におまかせください(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

兵電工の組合より、たまに漏電などで一般家庭のお客様など

から小工事の依頼があります。

急な停電で、関西電力などが駆け付けるのですが、

一次対応はしてくれますが、

責任分解点としては、家の中の分電盤や引込盤があったりしても

そのブレーカーの２次側に問題がある場合は

電気工事店に直してもらってください、と言って、

悪い回路を調べて遮断したあとに関電はかえってしまいます(‘ω’)ノ

そこで、組合に入っている電気屋さんに依頼があるわけです(*’ω’*)

早速依頼主の自宅に行ってみると、

一番左上の回路が悪いということでブレーカーを切ってくれて

いました。

メガをあたってみると、絶縁は０MΩ(; ･`д･´)

ショート状態です( ;∀;)

停電時の直前の行動を聞き出します(‘ω’)ノ

お客様がどんな作業をしていて、停電になったか、、など(‘ω’)ノ

そこに大いなるヒントが隠されているからです(; ･`д･´)

遮断されている回路が玄関まわりだったので、

門灯が怪しいので、見てみます(*’ω’*)

器具をばらしてみると、

ソケットの中に水滴が溜まっていました(; ･`д･´)

雨がはいったのか、もしくは、結露したのか、、、

器具は絶縁がゼロで、乾かしても破損していたので

同じような門灯を注文させていただきました(; ･`д･´)

遮断されていた回路で便所や玄関ロビー、廊下の照明なども

噛んでいた為、

この門灯にささっている電線を抜いて、

ブレーカーもオンにすることで、全部ブレーカーが上がった

状態にできました(*’ω’*)

コイズミより同じ風なオシャレな門灯があったので、

センサー付きの照明を注文していましたが、

納品されたので、取替にいきます(*’ω’*)

取替完了です(*’ω’*)

漏電改修では、屋外の照明など、スイッチ一つ、コンセント一つ

でも原因で、主幹ブレーカーが遮断されたりします。

わかってしまえば、ああ、こんだけのために怖い想いをしたのか、、

という感じなのですが、

それをさがして、直すのが我々の役目ですね(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

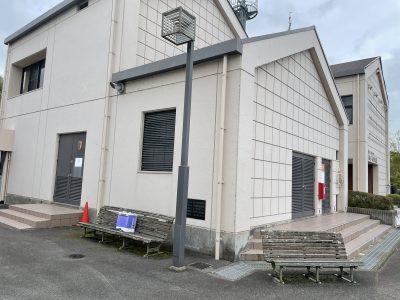

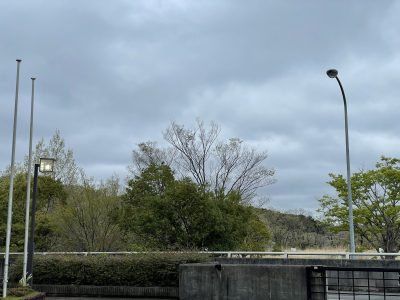

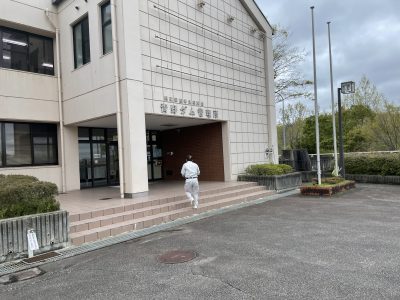

少し前になりますが、ダム管理施設の外灯回路で

漏電等で警報が鳴るというので見に行ったことがありました(*’ω’*)

↓絶縁調査の様子

外灯漏電調査！

漏電の調査をして、管轄の県の担当者様に報告、修繕の提案見積もりを経て、

やっと材料も納品されました(*’ω’*)

コロナ禍による材料、流通の遅れはまだ深刻で、

今回取替する警報接点付の漏電遮断器なんかは、

発注して、５カ月の納期回答でしたからねΣ(; ･`д･´)

さて、まずは外灯のLEDバルブと電源装置を交換です(*’ω’*)

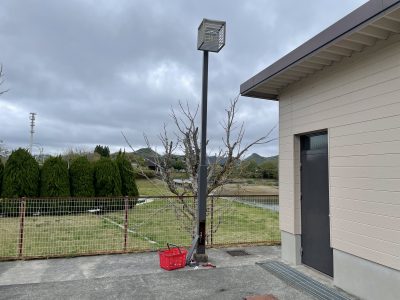

漏電していたのはこちら駐車場No.1の照明ですが、

こちらのNo.2もバルブが壊れていて、素子が半分しか点灯して

ませんでしたので、今回一緒に交換ということにしてくださいました！

バルブを取替、蜘蛛の巣などの清掃をします(‘ω’)ノ

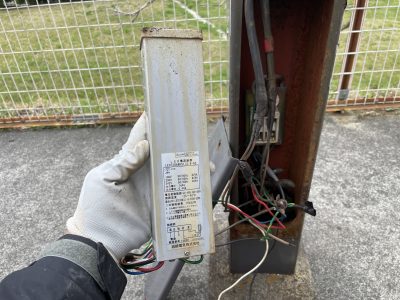

続いて、電源装置の取替です(*’ω’*)

こういうのは、結線よりも灯具やフレームの清掃のほうが

時間がかかります(; ･`д･´)

外灯の修繕のほうは終わり、

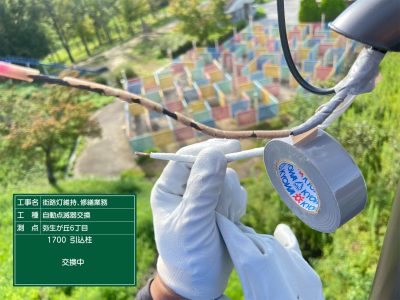

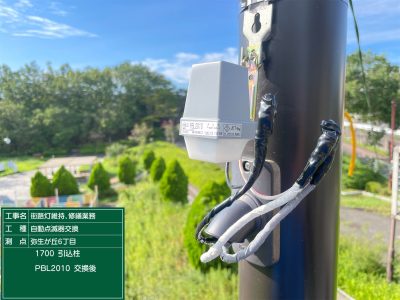

自動点滅器の調子も悪いので、

そちらの交換にうつります(; ･`д･´)

この自立型の屋外盤などによく設置されている、

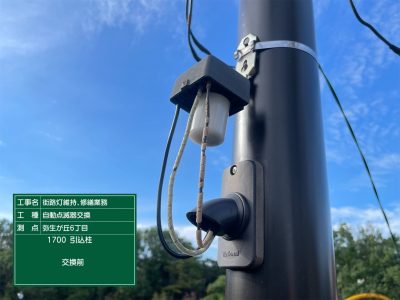

プラグインタイプの自動点滅器(; ･`д･´)

グロー球みたいな点滅器がついており、

コンパクトで埋込型なので広く使われているはずなのですが、

最近、後継機種が無く、生産終了となってしまいました(; ･`д･´)

仕方ないので、ここに防雨入線カバーを取付し、

その横に　自動点滅器を設置しないとしかたありません(; ･`д･´)

これで自動点滅器も新しく更新されました(*’ω’*)

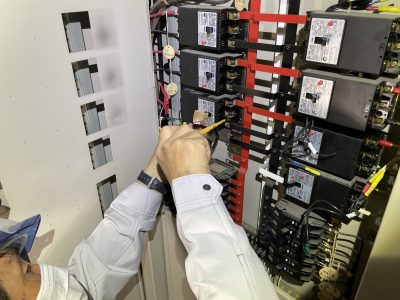

あとは、電気室内の漏電ﾌﾞﾚｰｶーの交換です(*’ω’*)

このうえから右３回路ELBを交換します(*’ω’*)

中蓋もピタピタなので、

おそらく、この中蓋の開口も加工して拡げないといけなさそう(; ･`д･´)

まず、古いELBを取外します(*’ω’*)

警報接点の制御線もちょん切って、ブレーカーを撤去します(*’ω’*)

取付台と銅バーとの高さや距離、前の取付ビス穴は微妙に合わず、

その場で加工します(*’ω’*)

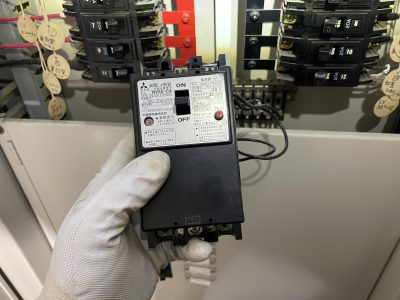

新しいELBには、弊社事務所ですでに、

警報接点の装置を、ELBに組み込んでおきます(*’ω’*)

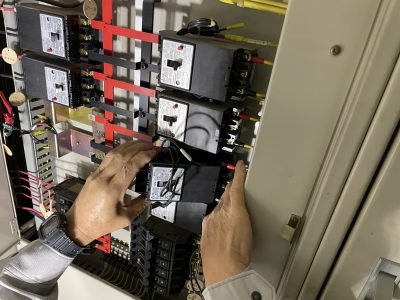

新しいブレーカーを取付します(‘ω’)ノ

３個取付、警報のﾘｰﾄﾞ線も接続完了です(*’ω’*)

最後に、やはり中蓋は開口を加工しないと締まらないので

ジグソーやベビーサンダーで穴を拡げます(‘ω’)

こういった造作に必要な工具は充電電池で動くものにしておくと、

コンセントをさがして、延長コードを伸ばして、、、みたいな

手間も要らず、とても便利です(*’ω’*)

開口した部分は、ローバルを塗布して保護しておきます(*’ω’*)

中蓋の加工も完了し、作業完了です(*’ω’*)

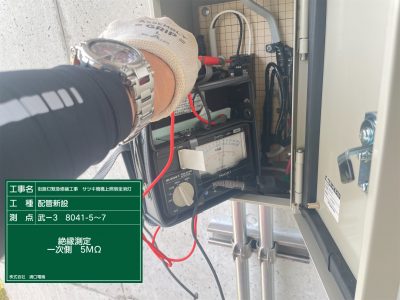

絶縁測定にて、該当の回路は３回路とも絶縁は回復しましたので

電源を送って、正常動作確認試験を行います(*’ω’*)

手動ではなく、自動回路にし、点灯を確認します(*’ω’*)

点灯確認できましたので、あとは、

交換した漏電ブレーカーが漏電を感知、またはトリップしたときに

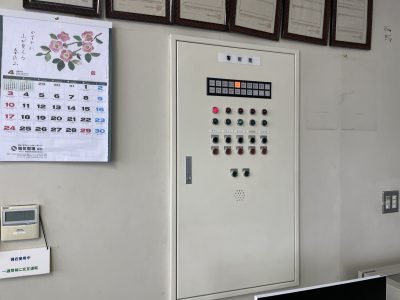

監視室でブザーが鳴る、または警報盤の表示ランプが光って知らせて

くれるかどうか、まで動作確認をします(^^♪

警報盤との連動試験も確認し、作業完了です( ｀ー´)ノ

今回も自撮り撮影をうまくおり混ぜて、

できるだけ綺麗で見やすい工事写真を記録として

残せるように気をつけながら　施工完了でございます(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

先日、竣工した橋梁照明修繕工事ですが、

不安は的中し、作業翌日の雨で漏電によりまた回路が遮断

されてしまったので、再度調査し検討致しました(; ･`д･´)

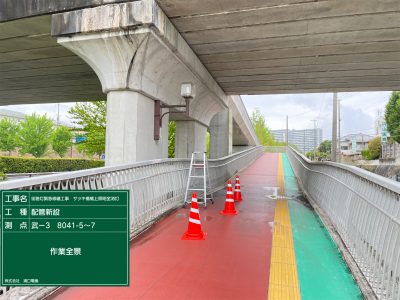

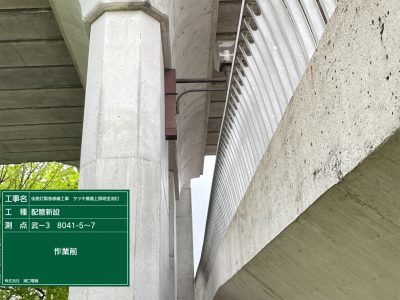

そして、残る希望は、橋の下の既設のジョイントボックスを

確認する事なので再び、２段梯子を積んできました(; ･`д･´)

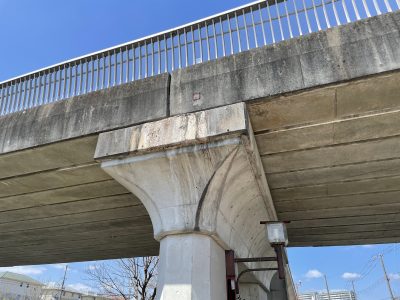

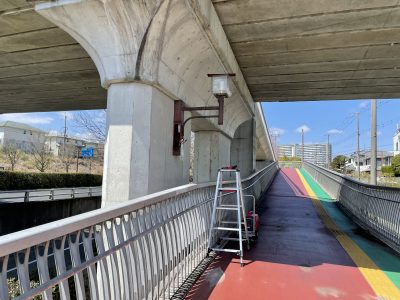

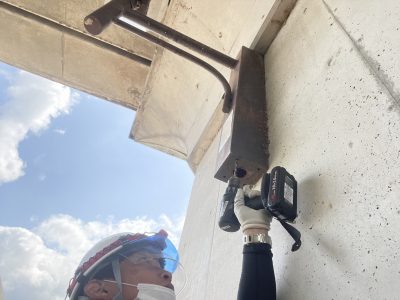

７メートルのハシゴにて架けたその先には、

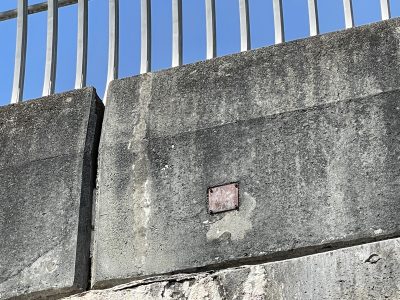

よく見ると、埋込の１００角くらいのボックスがあります(; ･`д･´)

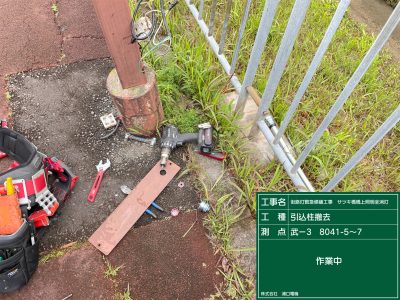

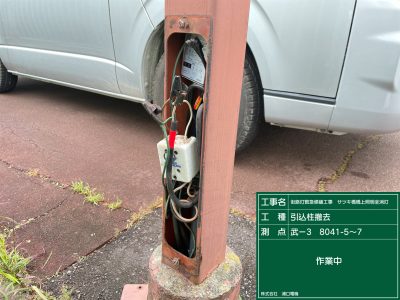

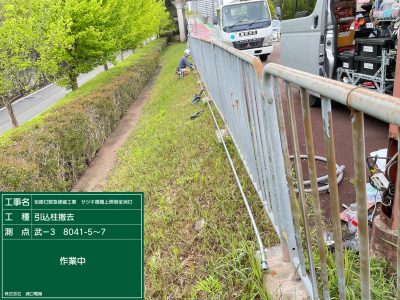

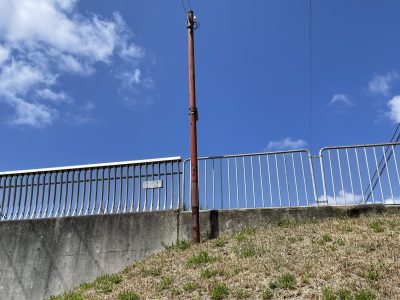

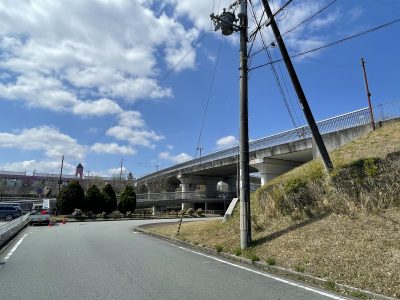

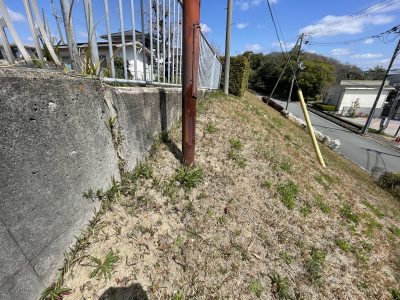

おそらく、撤去した引込柱と、橋の上照明、橋の下壁付け照明

の３本の電線がここでジョイントされているはずです(; ･`д･´)

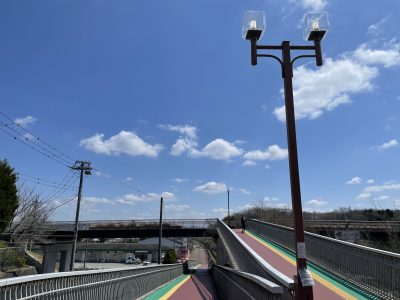

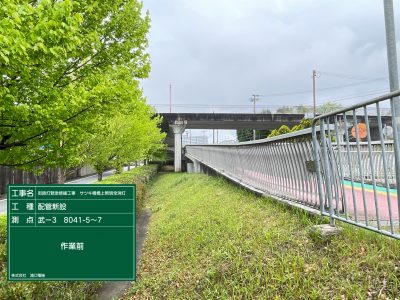

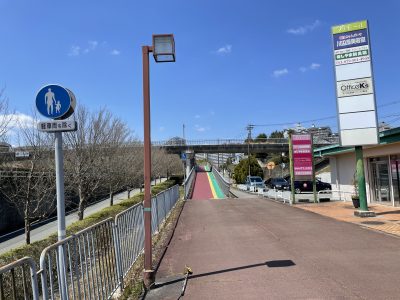

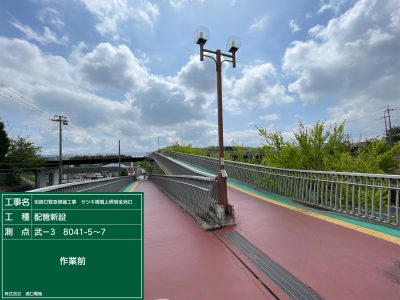

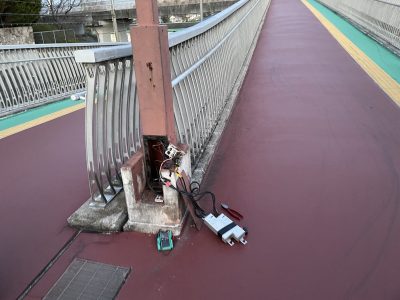

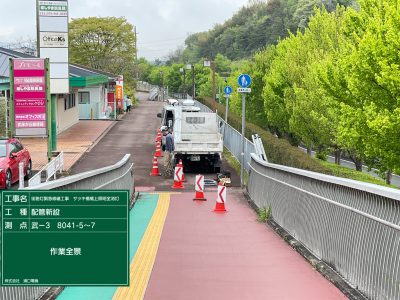

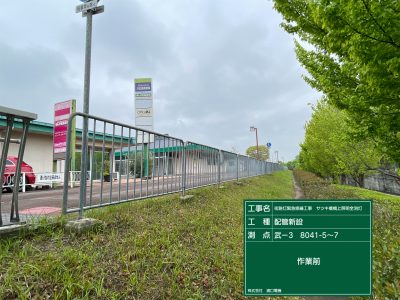

この橋のスロープの途中の8041-7と、

橋の上の8041-6の照明間は、既設の地中（橋の中）配線が

絶縁がまだよかったため、再使用したのですが、

結果、雨が降って漏電したので、絶縁は悪かったということです(; ･`д･´)

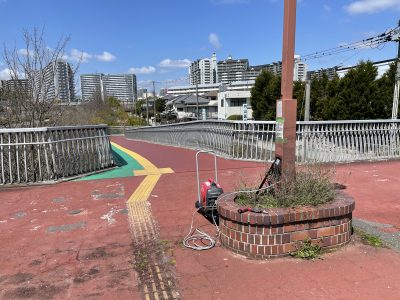

最初に調査した時、夜間で雨は降っていませんでした、

そのあと調査に来た時も晴天の時に絶縁調査にきていたので

雨天になると、ぐっと絶縁が悪くなるという特性のパターンの

状態だったということです(; ･`д･´)

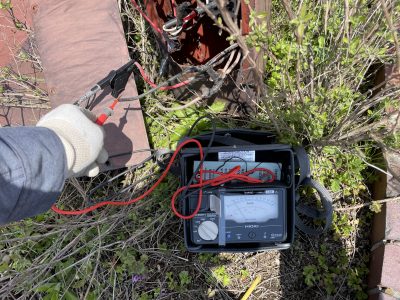

２回測って、3MΩほどあったので、大丈夫かと判断したのが

間違いでした、、。

おそらく地中の電線が傷が入っていて、晴れだとすぐ乾くので

絶縁が回復するが、

雨がふると電線に水がしゅんできてすぐ絶縁が悪くなってしまう

という感じだと思います(; ･`д･´)

とにかく、この橋の上に電源線をいくルートがないので困ったなと

思って悩んでいました(; ･`д･´)

橋の上なので、地中を掘削して電線を埋め込むにも、

建築や技術部にいろいろ確認と許可をとるのが難しいのですが、

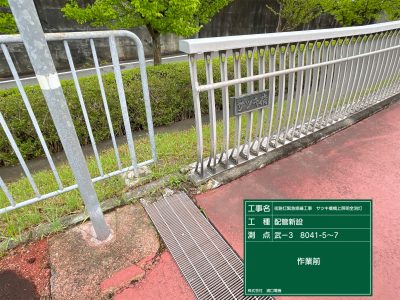

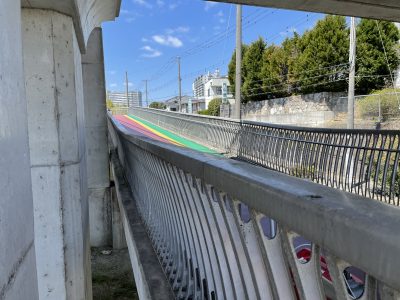

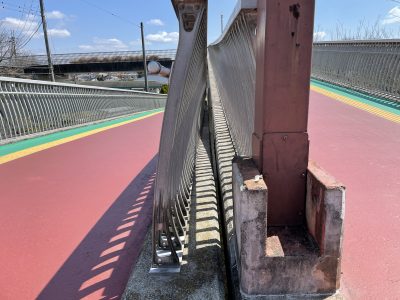

橋と橋の継ぎ目（エキスパンション部）は収縮する為

電線などの行き来は埋込では不可能、、。

ですが、どのルートでもその継ぎ目をまたいでしまうのです(; ･`д･´)

とりあえず、冒頭であった既設の埋込ボックスをみてみることに(‘ω’)

このジョイントボックスへ行っているであろう電線は

現在は　絶縁測定した時０MΩだったので、

橋下壁面設置の8041-5　と橋上の8041-6　間の電線は

0MΩであり、

わざわざ、スロープの途中の　8041-7から8041-6間の

既設地中電線を再使用しているのです(; ･`д･´)

とりあえずこのサビサビのビスを根性で取り外すことにします(; ･`д･´)

問題が無かった場合、また蓋をして戻さないといけないので、

ディスクグラインダーでボルトの頭を飛ばしたりは出来ません(; ･`д･´)

ネジザウルスや５５６を使ってなんとかこじ開けました(; ･`д･´)

下２つは外れないので、蓋をまげて、とりあえず中身を確認(; ･`д･´)

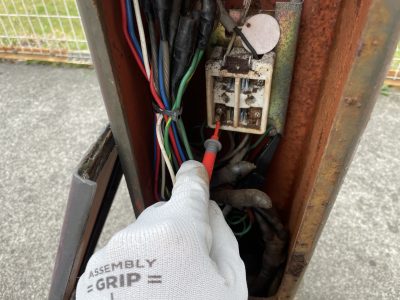

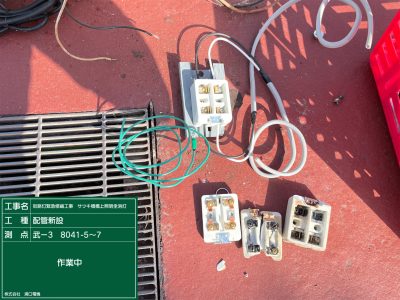

やはり、撤去した旧引込電源線、橋上8041-6、橋下8041-5

の３本が確認(‘ω’)ノ！

どれがどの方向へいっているか、導通と絶縁を調べる為に

とりあえず電線を切り離します(; ･`д･´)

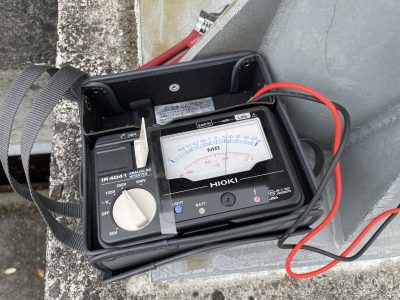

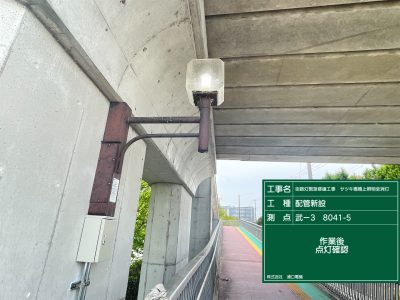

この状態で、橋下8041-5，橋上8041-6から

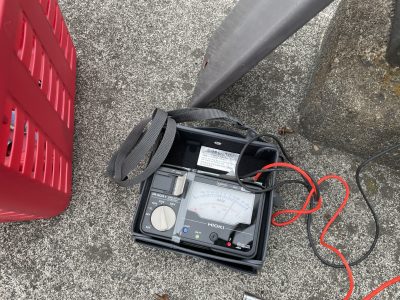

導通とメガを確認した結果、

運よく、絶縁が０MΩだったのは、撤去した引込柱側の

電線でした(*’ω’*)！

つまり、その引込柱側だけを切り離せば、

8041-5，8041-6は橋の地中より電源を送ることができます(‘ω’)

ジョイントしなおして、納めます(*’ω’*)

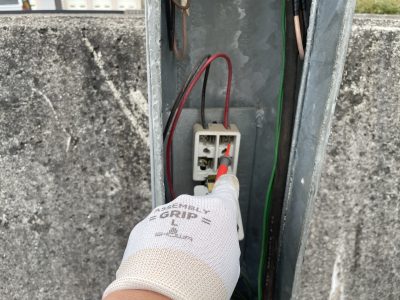

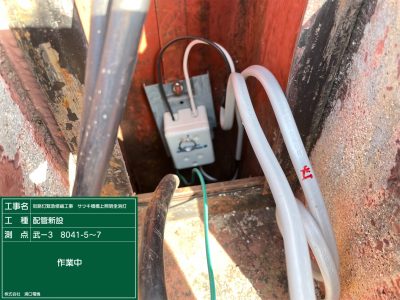

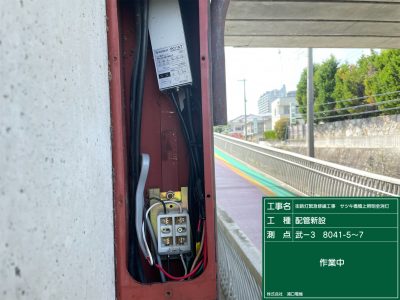

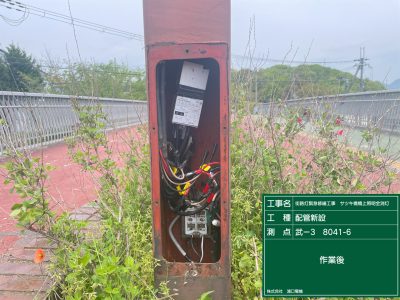

8041-5，6の照明の中も　電源側をつなぎなおして完了(*’ω’*)！

竣工して、すぐ漏電したら後味が悪すぎるので、

なんとか直ってよかったです(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

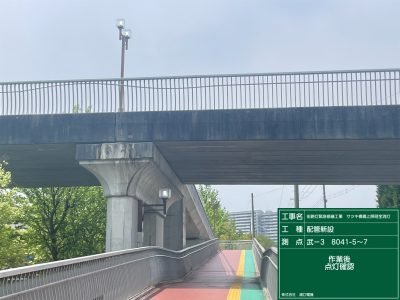

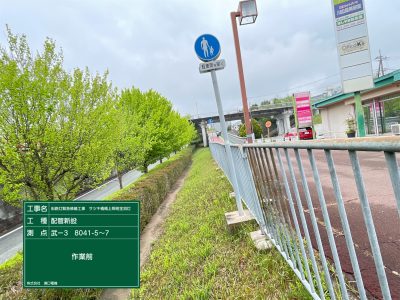

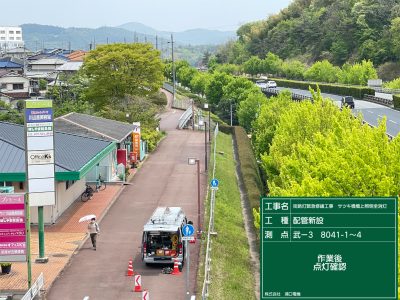

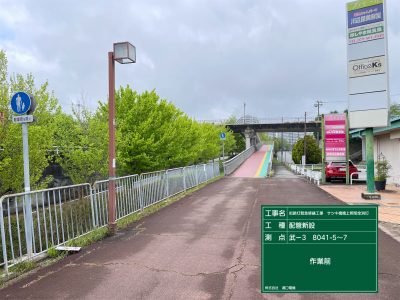

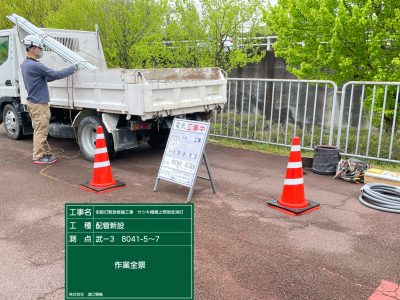

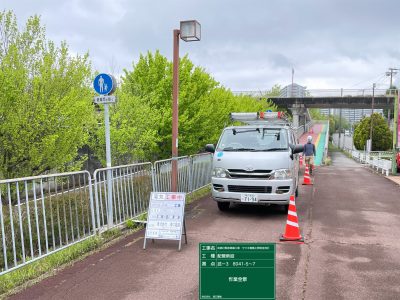

橋梁照明修繕工事の続きになります(*’ω’*)

配管の様子は下記リンク参照です(; ･`д･´)

本日の作業内容は、入線し、仕舞をしていきます(‘ω’)ノ

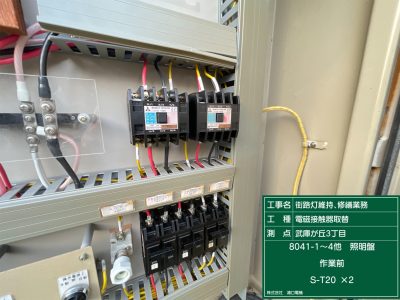

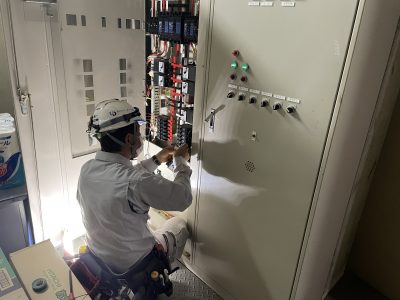

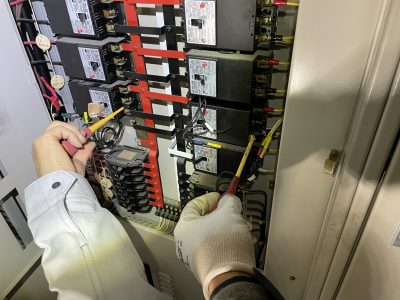

盤内の電磁接触器（マグネットスイッチ）も不良なので交換です(*’ω’*)

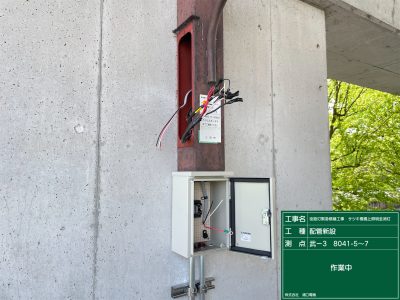

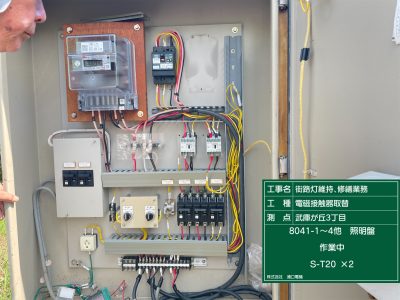

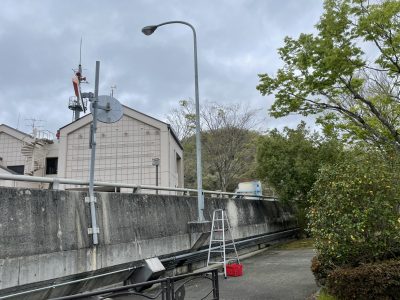

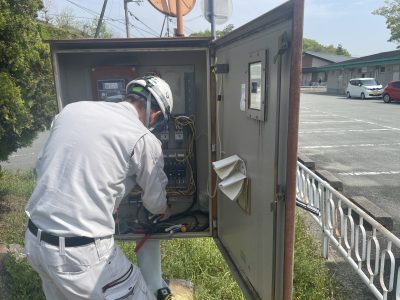

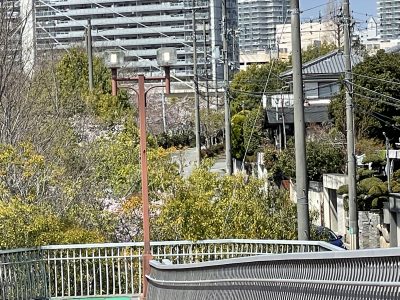

橋梁照明手前の照明柱数本をまかなっている照明盤ですが、

水銀灯からLED照明になって、ぐっと負荷がへったので、

今回の250W相当のLED照明が５灯分の容量も全然まとめても

問題ないため、電源を一緒にします(*’ω’*)

ただ、数年前から写真の上にある２つの電磁接触器が不良で

操作音もかなり唸っていてうるさく、交換してもいいということに

なりました(; ･`д･´)

シーケンスはわたくし苦手で、いつも社長が作業してくれますが、

もっと勉強しないといけませんね(; ･`д･´)

マグネットスイッチの交換は完了です(*’ω’*)

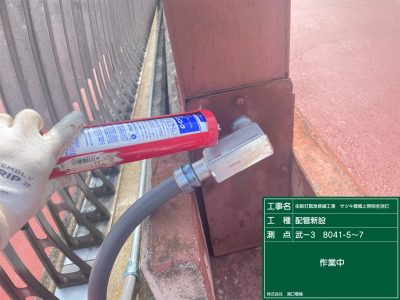

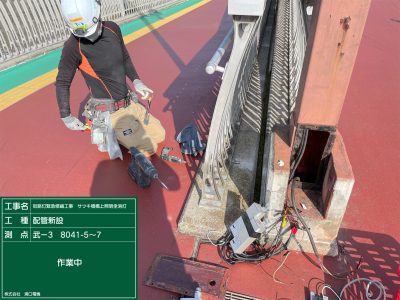

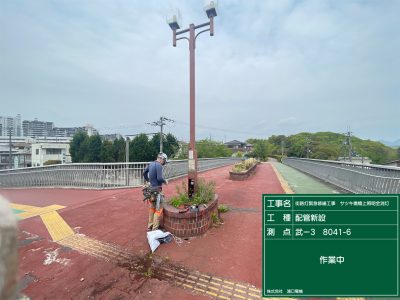

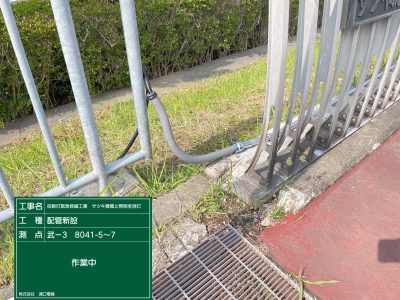

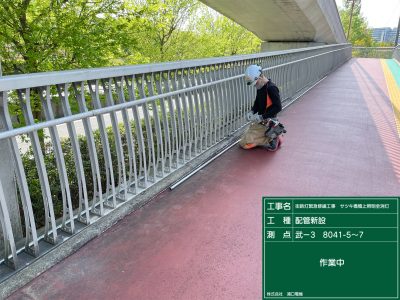

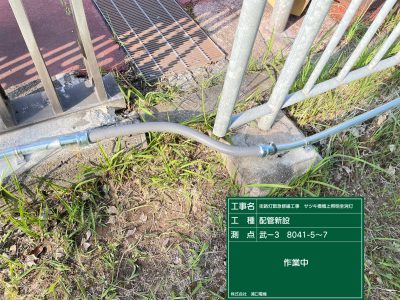

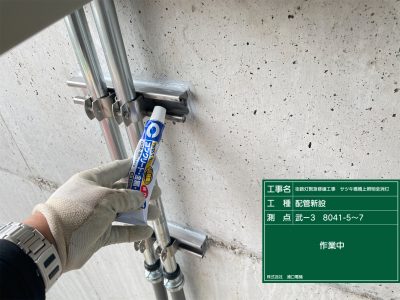

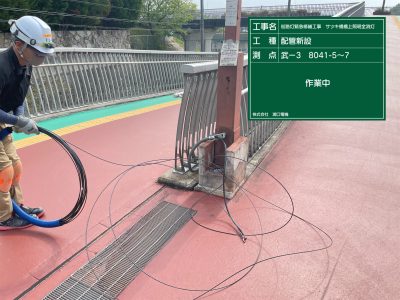

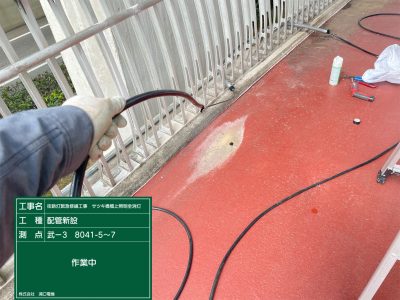

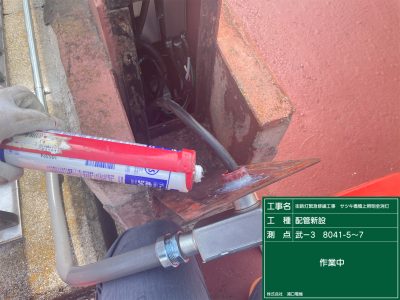

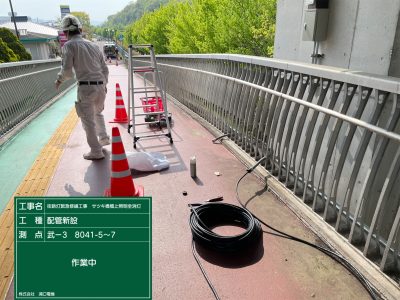

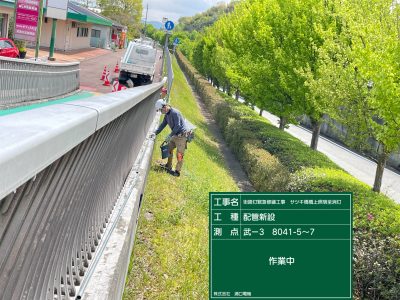

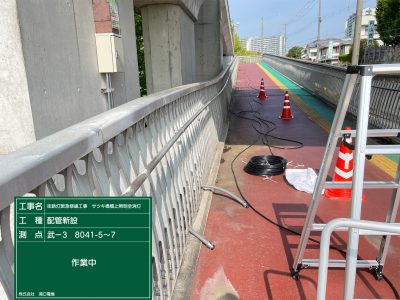

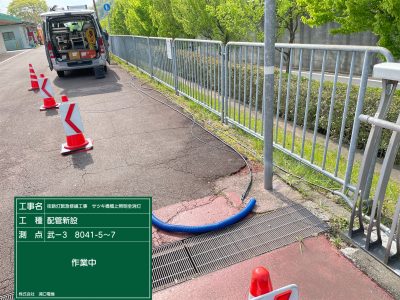

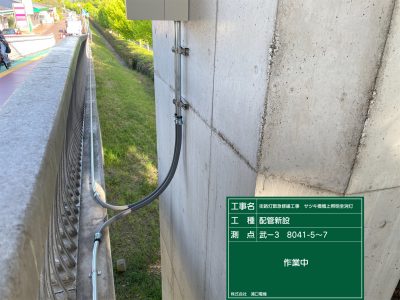

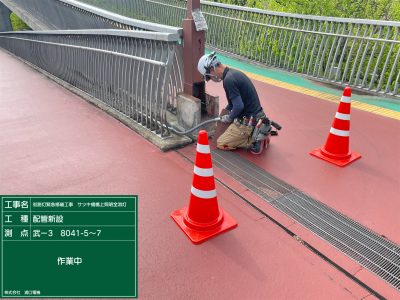

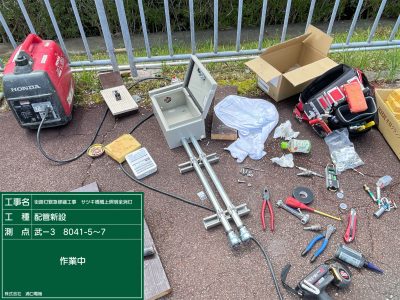

一方、照明修繕のほうは配管し終わったところに

電線をいれていきます(*’ω’*)

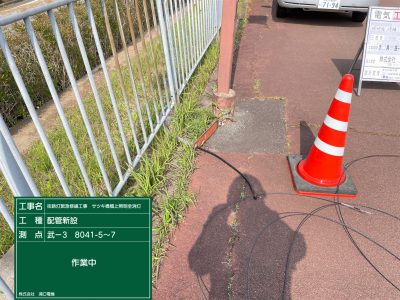

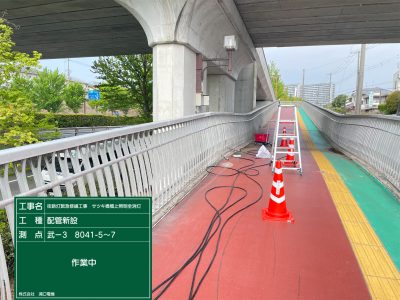

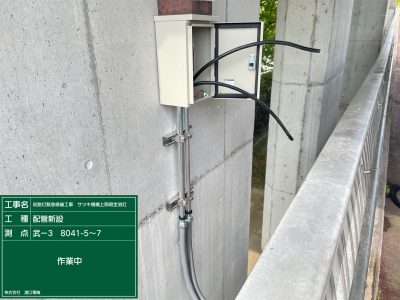

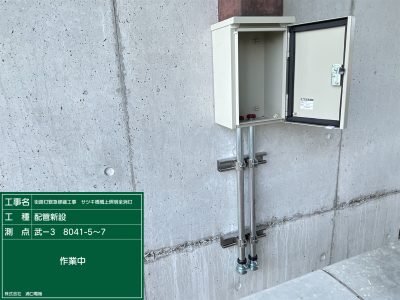

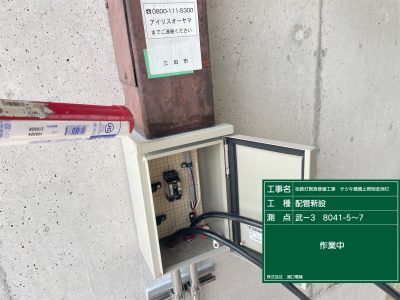

キャビネット盤より、両側に振り分ける形で入線(*’ω’*)

そうすると、重たい１００ｍほどの電線の巻きはあまり

動かさずにほどけますね(*’ω’*)

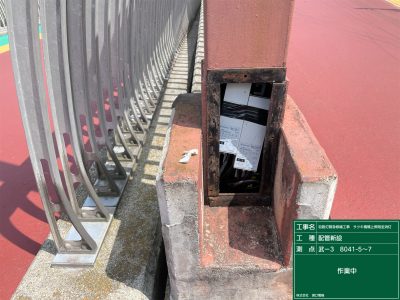

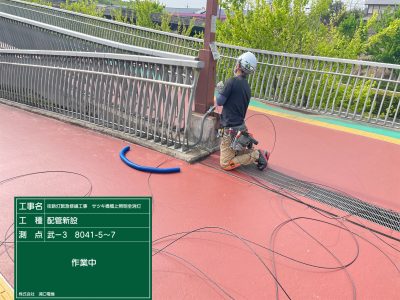

スロープをおりた箇所のエキスパンション部で一旦

電線を取り出して、残りの長さを見ます(*’ω’*)

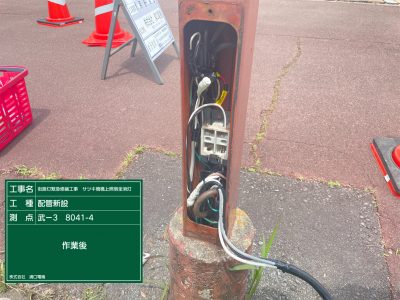

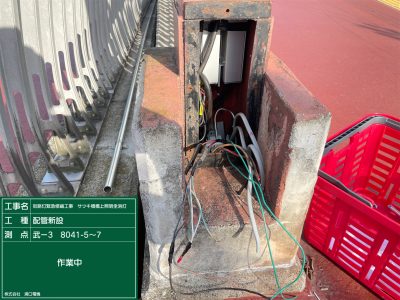

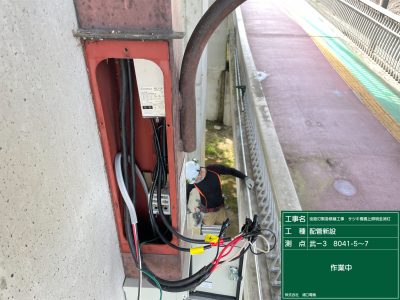

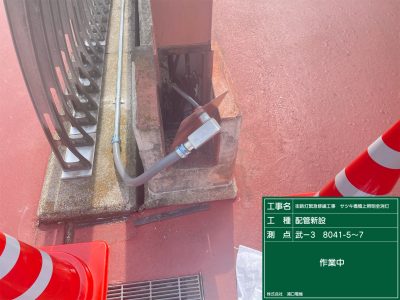

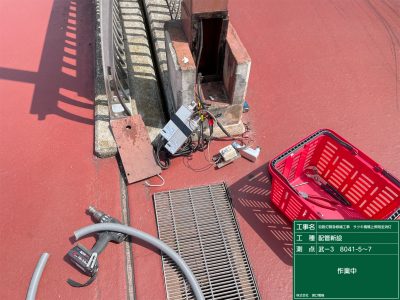

そして、電源取出し部分の照明柱へ入線します(*’ω’*)

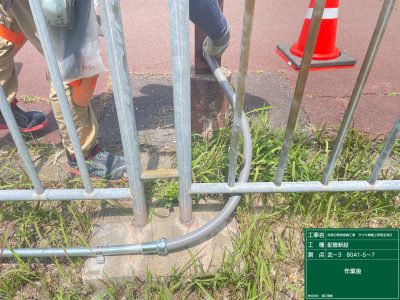

全て電線管をつないで入線すると７０ｍ程で曲がりやエキスパンション

など４か所になりますが、

ノーマル（曲がり）が３か所以上あると、入線は抵抗が大きくなって

とても作業に負担がかかります(; ･`д･´)

なので、できるだけ直線部分で一旦、電線を抜き出して、

残りの長さをだいたいみる、という繰り替えしになります(; ･`д･´)

作業人員が多ければ、一気にひっぱってもいいですが、

小人数の場合、そして体力をそんなに使いたくない場合は

引抜き大作戦のほうが、楽だったりします(*’ω’*)

これが天井内など、何部屋も行き来して面倒な場合は

もっと頭を使って、滑車などを使って、作業員何人か分の

仕事を道具で補う作戦もあります(; ･`д･´)

さて、引っ張りすぎた電線はキャビネット盤側に戻して、

今度はスロープの上側の入線です(*’ω’*)

上からスチールをいれます(‘Д’)

電線ひっぱります(*’ω’*)

最後にキャビネット盤へ入線します(*’ω’*)

上から順に点検口内の結線をしていきます(*’ω’*)

結線完了した後は、ユニバーサルジョイントを取付た

貫通穴を防水シーリングで処理します(*’ω’*)

点検口を閉じる前にはもちろん、絶縁測定をしておきます(‘◇’)

そこから橋上の照明は既設の地中（橋の中）の電線が使えたので

接続しなおしだけします(*’ω’*)

続いて、電源取出し部分も照明の仕舞をします(*’ω’*)

防水プリカの取り出し口も防水処理をしっかり施します(*’ω’*)

最後にキャビネット盤を取付した箇所の防水処理や、

コンクリートボンドの仕舞をしてから、

盤内結線し、絶縁測定の後点灯確認試験をします(*’ω’*)

既設回路もすべて点灯確認できて、作業完了です(*’ω’*)

ただ、一つちょっと心配なのが、

晴天時の絶縁測定なので、雨天時に既設の地中回路を一部

再使用しているのが悪くならないといいのですが(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

以前不点灯の調査をした橋梁照明ですが、

詳しくは下記リンクをご確認ください(^^)/

橋梁照明消灯調査！

材料が揃い、橋梁の照明修繕工事が始まります(; ･`д･´)0

学校や郵便局を行き来するのによく使用される通る生活道路なので、

早く修繕するよう催促されていましたが、ようやく作業できるように

なってよかったです(‘ω’)ノ

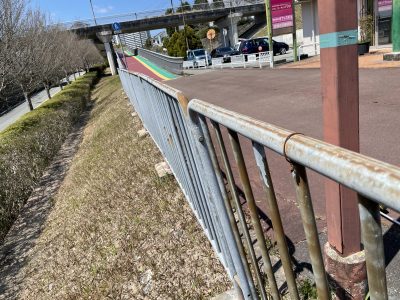

はい、この左の照明柱から電源を取出し、スロープを登っていき

踊り場突き当りまでを手すり沿いを厚鋼配管にて電源を送る形です(‘ω’)

スロープまでは、手すりのフェンス基礎部分しか配管を支持できないので

そこにサドルエースを打って、配管支持します(*’ω’*)

今は春なので綺麗ですが、夏になると雑草がフェンス上まで

延びてくるので、草刈りで配管をやられないかが心配ですが、

スロープに入ると段差が生まれるので、エキスパンションを考慮

して、どうしても、可とう電線管に変換しないといけません(; ･`д･´)

そこを草刈りでちょん切られないかが心配ですが、

可とう電線管の防水プリカは薄い金属で覆われた上に

軟質ポリ塩化ビニル(PVC)を被覆してあるので、

一応、金属管です(; ･`д･´)

そして、橋梁のスロープを手すり沿いにどんどん上がっていくと、

柱がみえますので、

こちらの照明に、また防水ﾌﾟﾘｶに変換して立ち上がり、

ここでキャビネットを一つ設置します(; ･`д･´)

そして、ここから先の３灯の縁が切れるように、

漏電遮断器を設置しておきます(‘◇’)ゞ

また地震等で橋梁に変化があって、照明柱がダメージを受けた

場合でも、３灯は切り離して、他の回路は点灯できる将来を

考慮してのことです(‘◇’)ゞ

ここからさらにスロープを進んでいって、

突き当り迄いくと、

２つ目の照明柱に行きつきます(‘ω’)ノ

今回はここまで配管します(*’ω’*)

この照明柱から、橋上の照明柱は、既設の埋込電線が

絶縁が良好なために再使用することにします(‘ω’)ノ

さて、十分安全区画を施したうえで、作業開始です(*’ω’*)

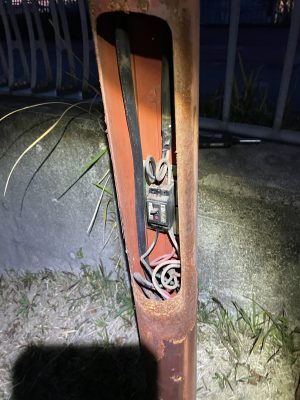

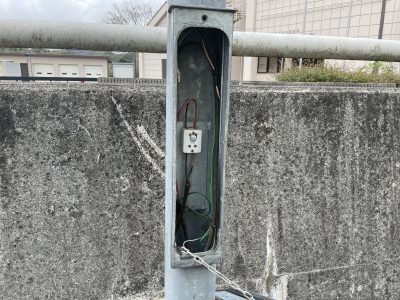

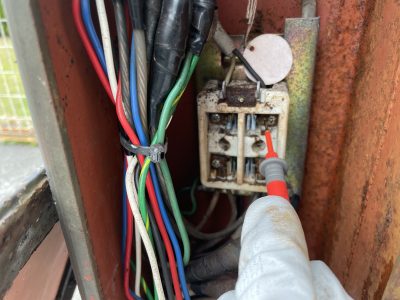

電源取出しの既設照明柱の点検口を開けると、

まあぎゅうぎゅうですね(; ･`д･´)

平成の時代はすべてこのあたりも弊社が管理していましたが、

大規模LED化工事によって、数年前に

水銀灯だった街路灯はほぼLED電球と、電源装置のセットに

交換されました( ﾟДﾟ)

その当時の施工業者さん、、実際の施工は下請け業者さんですが、

けっこう、、汚い工事が多く、、

こうしたせまい点検口内の接続や整線など、、美観もへったくれもない

くらいセンスがない工事ばかりです( ｀ー´)

まあ、照明柱の点検口の中なんか誰もみないから綺麗にしないのかも

しれませんが、

メンテする人間としてはある程度綺麗にしておかないと、何か調べる

時でもグチャグチャでやりにくいです(; ･`д･´)

まず点検口にﾌﾟﾘｶのボックスコネクターを取付ます(‘ω’)

G管を配管していきます(‘ω’)ノ

微妙なアール面をベンダで曲げながら配管進めていきます(; ･`д･´)

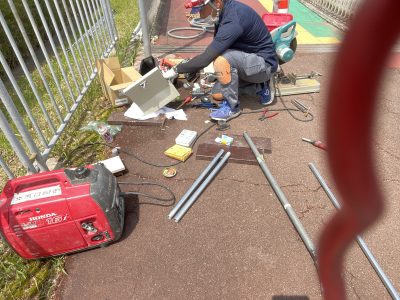

キャビネットの穴あけ加工などをします(*’ω’*)

壁面にキャビネットを取付ますが、これ以上橋脚に

アンカーなど打設したくないので、

灯具に穴あけ加工し、キャビネットの天面とボルトナットで

縫い付けるようにします(*’ω’*)

立ちおろしのG管も取付ておきますが、

こちらもアンカーで壁面には支持せずに、形だけで

コンクリートボンドで貼り付けようかとおもいます(*’ω’*)

はい、取付完了です(*’ω’*)

防水シーリングやボンドなどは最後に施します(*’ω’*)

キャビネットの中に漏電ﾌﾞﾚｰｶｰを設置し、上の照明用に

２次側の配線も灯具の点検口にだします(*’ω’*)

こちらはカットアウトスイッチがもともとついておらず、橋上の

照明からきた絶縁の悪い電線ろ直結でしたので、

今回はカットアウトスイッチを取付て、２次側は絶縁が悪くても

切り離せるようにします(*’ω’*)

この照明の結線は済みましたので、ふたを閉めます(*’ω’*)

さて次は、配管最終地点に移動して、

点検口の中を加工して整理します(*’ω’*)

点検口に防水プリカ用の穴をあけます(‘ω’)

さて、それからこのグチャグチャの配線を整理していきます(*’ω’*)

そうこうしていると、配管のほうがおいついてきました(; ･`д･´)

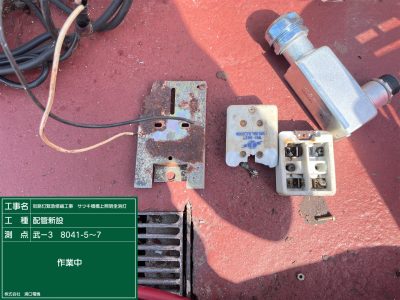

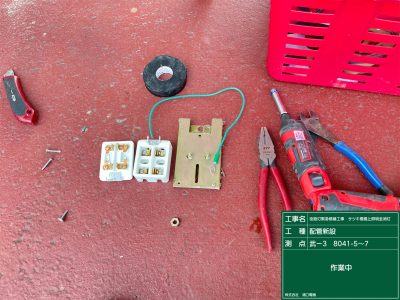

こちらのカットアウトスイッチも欠けたりして、ボロボロなので

取替し、取付台もサビサビなので、錆落としをしてから

亜鉛メッキのスプレーで塗装しておきます(‘◇’)ゞ

この点検口の下のほうで作業しにくい場所にカットアウトがついて

いたために、カットアウトに接続したヒゲ線を取付しておいてから

カットアウトを照明柱に取付します(*’ω’*)

このように、今回の新しい電線が来た時に接続しやすい状態に

下ごしらえしておきます(‘◇’)ゞ

防水プリカの作り物を造っておいて、本日の作業はおしまいです(*’ω’*)

入線時にこういった部分は仮にまた外したりするので、本締め、

防水シーリングは作業が全部終わってからします(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

三田市の水源池のひとつとして、青野ダムがあるのですが、

ダムの管理は阪神北県民局（三田営業所）の青野ダム管理事務所

という施設でおこなっております(*’ω’*)

こちらの電気主任技術者様より、外灯回路で漏電か何かで

警報表示がでているとのことで、調査依頼をうけました(‘ω’)ノ

隣接している『青野ダムサイト公園』のほうは公園もあり、

いろいろ設備もあって漏電しそうな感じはありますが、

こちらの『青野ダム管理事務所』はダムの管理施設だけで

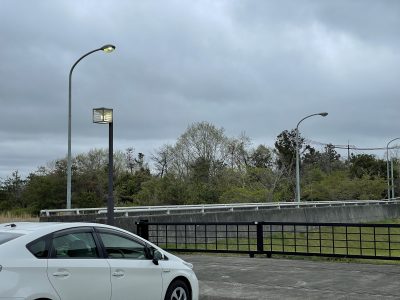

外灯はこの施設の廻りの駐車場と橋上の数本しかなさそうです(‘ω’)ノ

警報盤に一つ橙色の警告灯がともっていますね((+_+))

外灯回路の漏電遮断器がおそらく落ちているのだと思います(‘ω’)

１階の電気室にいくと、外灯回路が３回路あり、そのうち２回路が

ブレーカーのつまみが半落ちでした((+_+))

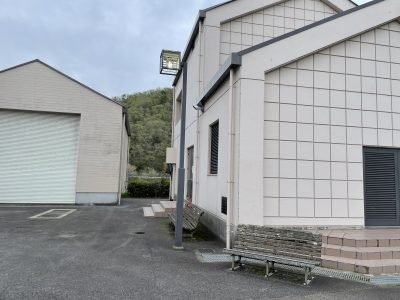

この８ｍ柱で２回路つかっているようなので、

電源側のメガをあたってみます(*’ω’*)

1次側が７MΩなので、漏電遮断器がはたらく値ではありません(; ･`д･´)

おそらく、この回路は盤側の問題です(‘ω’)

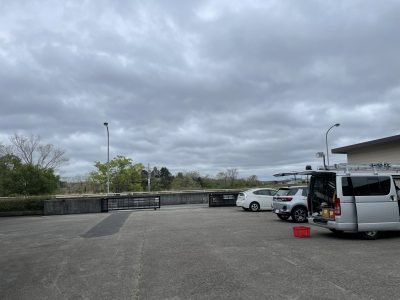

のこりの１回路は駐車場内の照明だと思うので、一か所みてみます(*’ω’*)

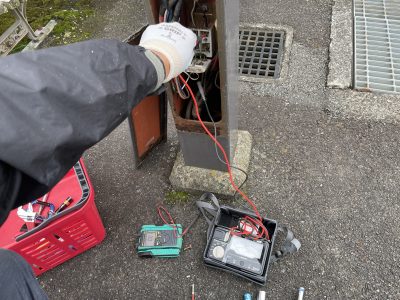

まず一本目をみてみると、

１次側０MΩ、２次側５０MΩ

この回路が漏電ですが、この照明柱の２次側は問題ありません(^^)

続いてとりあえず、一番奥の怪しそうなものをみてみる(; ･`д･´)

２次側　０MΩ

この外灯の負荷側が絶縁不良ですね(*’ω’*)

２本目でわかってハッピー(*’ω’*)！

この照明柱のカットアウトスイッチを開けているので

２次側はつながっていない状態で

メガをあたると、１次側１５MΩまで回復してます(*’ω’*)

とりあえず、この回路だけ切っておけば、

ほかの照明柱は点灯できます(*’ω’*)

これが漏電の原因、電源装置の絶縁破壊が起きて、

なかの絶縁油が漏れてでてきています(*’ω’*)

水銀灯安定器でもこのような絶縁破壊が起きると、

水銀灯が安定せず消灯します(*’ω’*)

世の中にLEDが出始めたころの製品なので、おそらく

１０年は経ってそうです(; ･`д･´)

３つ目の悪い回路ですが、漏電ﾌﾞﾚｰｶｰのハンドルが壊れていて

プラプラなのが原因だということで、

予備のブレーカーが２つ横についているので、ブレーカーを

交換してみます(*’ω’*)

２個とも試しに交換しましたが、予備のブレーカーも壊れていて、

この日は１回路だけは点灯できず、(; ･`д･´)

ELBを注文して、納品されれば再び交換しにくることにします(; ･`д･´)

点灯も確認できました(*’ω’*)

一か所、LEDの素子が何個か壊れているLEDバルブがあったので

こちらも交換する見積りをだそうと思います(*’ω’*)
