カテゴリー別アーカイブ: 絶縁改修工事

はい、みなさまこんにちは( ﾟДﾟ)！

噴水ポンプの電源線が悪いので取替作業です(; ･`д･´)

モニュメント噴水用ポンプ電源線取替①！

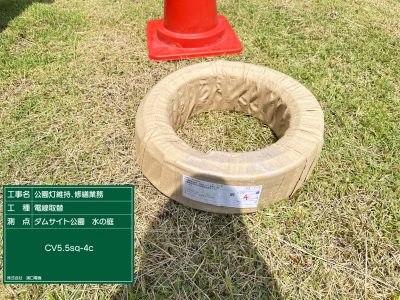

電線はCV5.5sq-4CがVE28に入って、ハンドホールなどの

経由が無く、直接VEだけで配管されている様子なので、

照明盤内やポンプ側で人力で引っ張ってみても

全然動きません(; ･`д･´)

そこで、掘削して、半分は配管をやり替えるつもりで

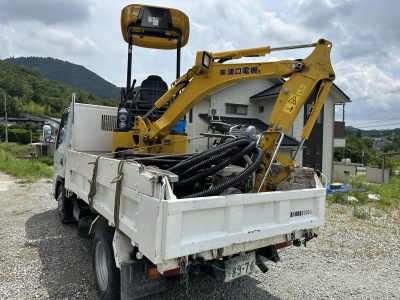

バックホウを積んでいきます(*’ω’*)

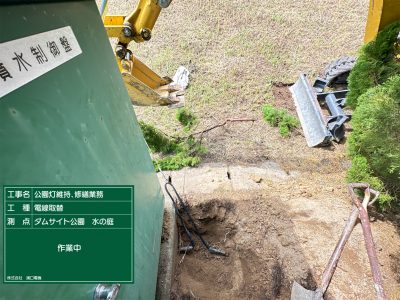

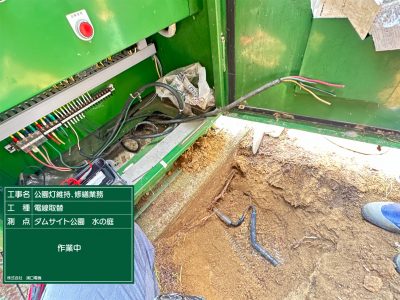

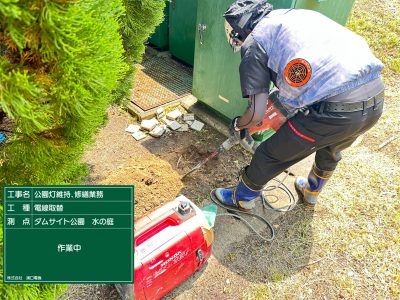

制御盤前、ここを手掘りして、

ポンプへいっている配管を見つけれれば、

そこを割って、ポンプ側と制御盤側で電線を

抜きかえれないかという、期待をもってみます(; ･`д･´)

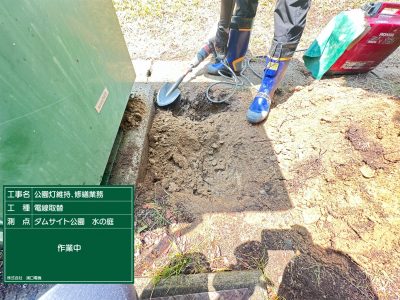

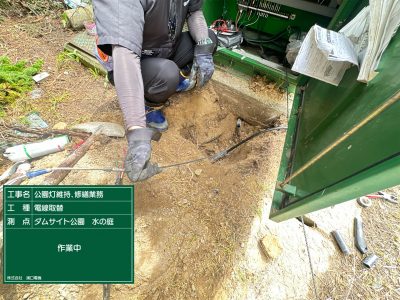

電動の打撃スコップを使って固い表面を掘削していくと、

はい、でました(; ･`д･´)！

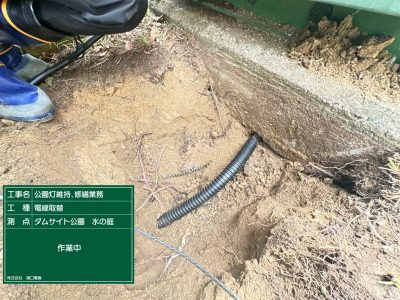

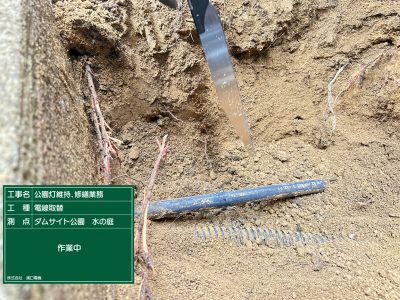

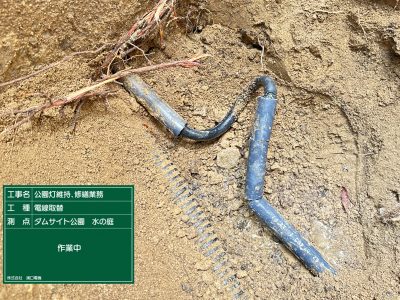

紺色のVE管がポンプへいっている配管ですね(; ･`д･´)

これを割って、電線をぬきます(*’ω’*)

割れ目を入れて、ひっぱってみると、、

盤のほうはなんとか電線は動きましたが、

ポンプ側の方はまだ人力では

ひっぱっても動かない、、(; ･`д･´)

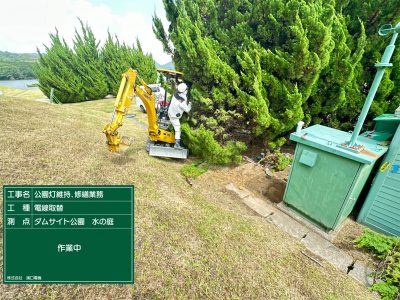

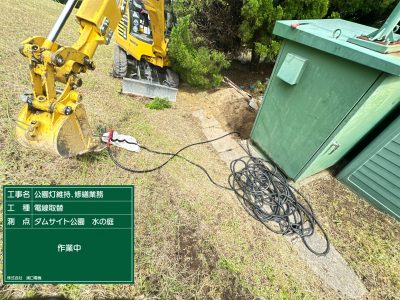

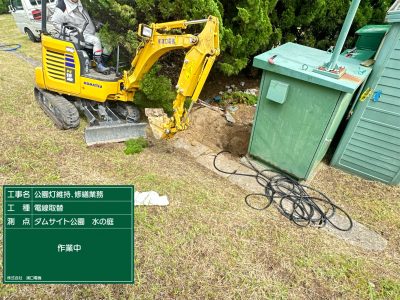

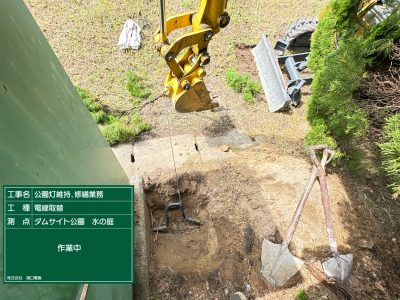

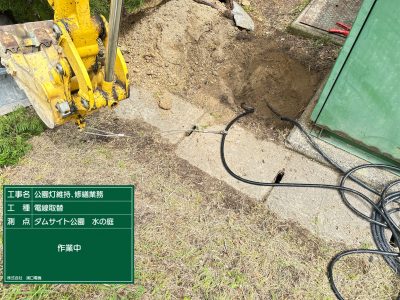

新しい電線を伸ばして、バックホウの力で

電線を動かす作戦にします(‘ω’)ノ

古い電線の先に、新しい電線を繋いで、

抜き取ると同時に新しい電線を入線します(*’ω’*)

さすが、機械の力はすごいですね(; ･`д･´)

これが建設機械施工ってやすですね(; ･`д･´)

ほぼ５０ｍほど引っ張ると、

新しい電線がでてきました(*’ω’*)

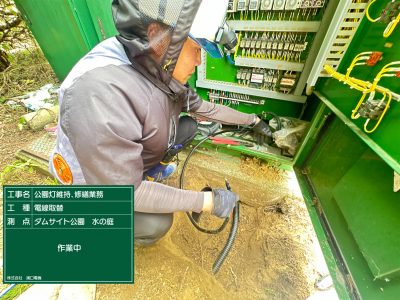

制御盤のほうに、新しい電線をいれ、

VEを割った箇所にはFEP管をカブセて、ジョイント(*’ω’*)

掘削がほぼなくなり、効率の良い仕事ができて

良かったです(*’ω’*)

、、さて後は埋戻しと

ポンプ側の接続です、、

、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

某公園にて、モニュメント的な噴水が定期的に

散水されているのですが、

この噴水が止まっているとのことで調査に伺いました(‘ω’)

夏になると、公園でも噴水の下で

小さな子供たちが水浴びをしてますが、

夏休みになると、そういうお子様が増えるので

噴水がでていないと苦情が殺到するらしく、

どうにか緊急で修繕したいとのこと(‘◇’)ゞ

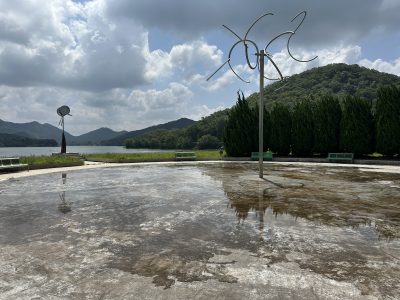

こんな感じのモニュメントがあり、この曲がった管から

水が出て散水されます(‘ω’)ノ

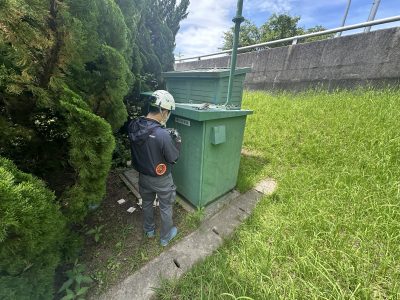

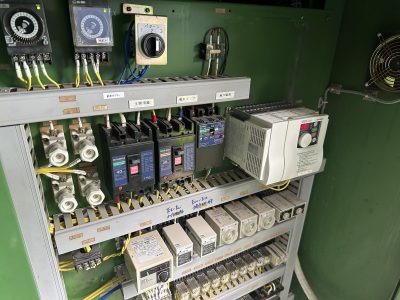

少し離れた木陰に制御盤があり、

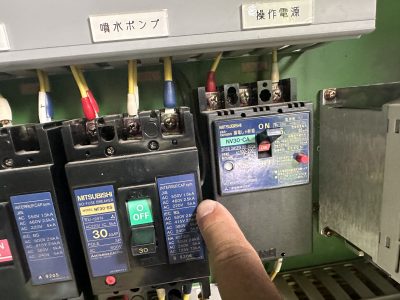

噴水ポンプのブレーカーがおちていたので、

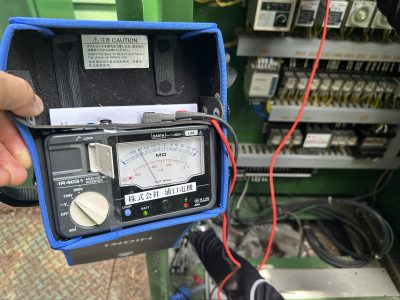

絶縁測定をすると、

0.1MΩしかありません(; ･`д･´)

これは、ポンプ本体か、ポンプへいってる電線のどちらか、

あるいはどちらも劣化して悪い可能性があります(‘ω’)

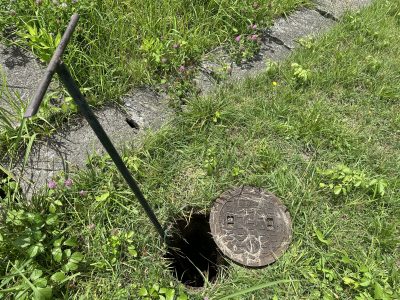

まず、噴水のしたの排水口から水を抜いて、

ポンプまわりを調べることにします(‘ω’)ノ

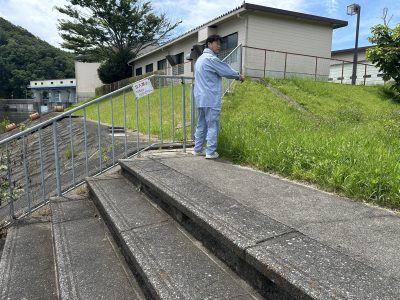

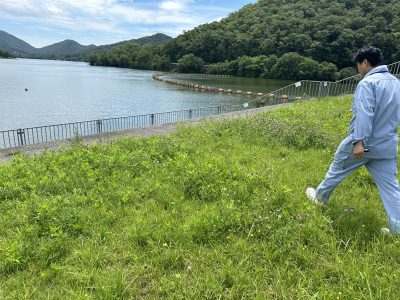

ダムサイト公園なので、隣接する池のほうに、排水を

バルブを開けて、開放します(‘ω’)ノ

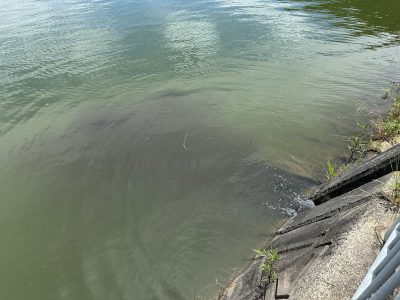

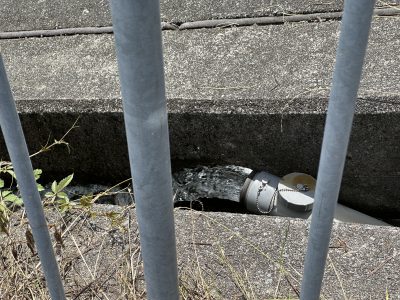

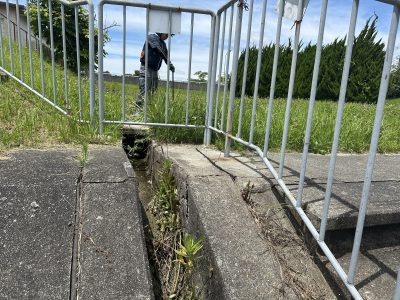

側溝路から噴水で循環している水を開放します、、、

みなさん、この濁っているのわかりますかね(; ･`д･´)

放流した、循環水はこんなにも汚いのです(; ･`д･´)

これを小さなお子様は水浴びしてるんですね(; ･`д･´)

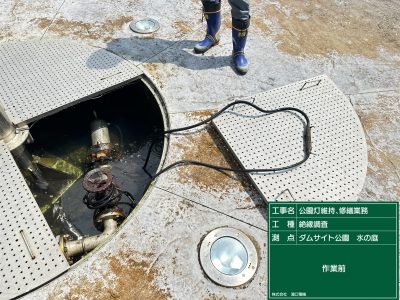

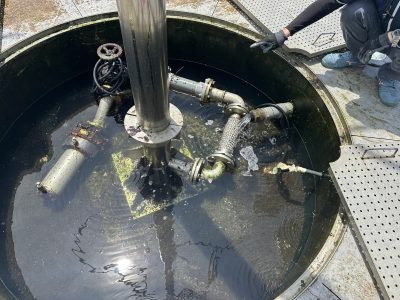

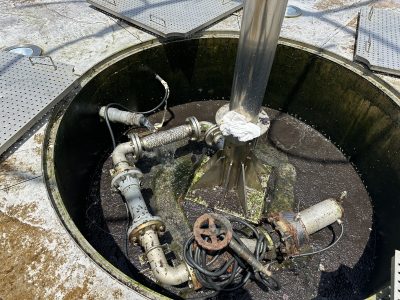

噴水の下にはこうして水を溜める溝があり、

そこにポンプが設置されてます(‘ω’)ノ

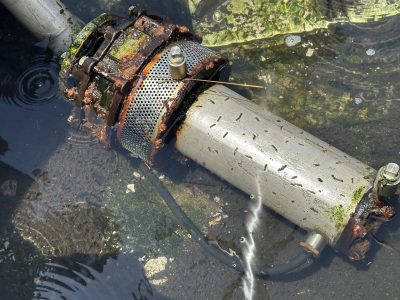

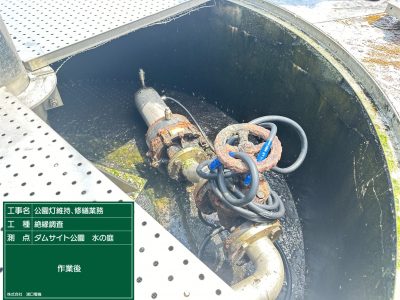

これがポンプで、こちらから吸い取った水を

上に組み上げて噴水として放出してます(‘ω’)ノ

、、だいぶ古そうですね、、たぶん３，４０年経過してる

とは思います(‘ω’)

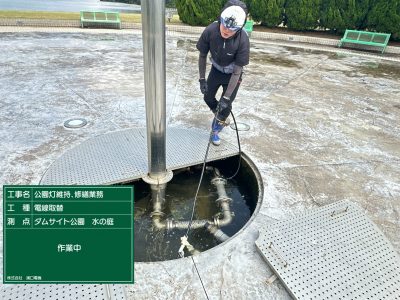

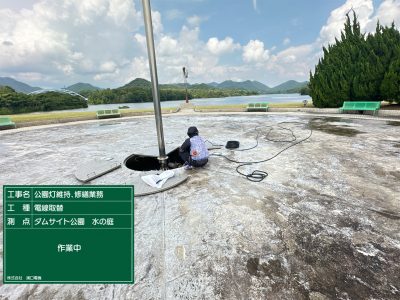

水が全て排出されました(‘ω’)ノ

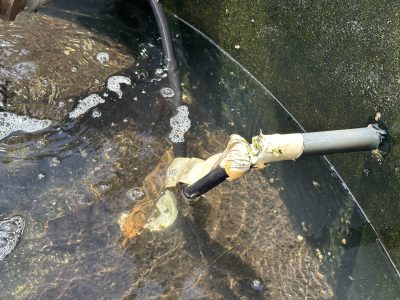

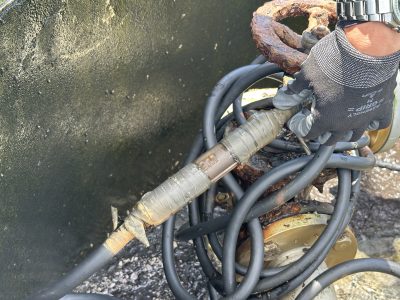

制御盤から来た電線が、ポンプと水中で接続されており、

この直線接続材、、こちらで切り離さないと、

ポンプ本体が悪いのか、

それとも制御盤までの電線が悪いのかがわかりません(; ･`д･´)

というわけで、後日、ふたたび調査にきました(*’ω’*)

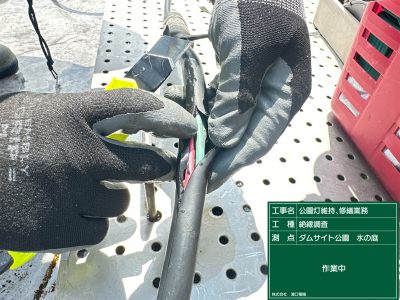

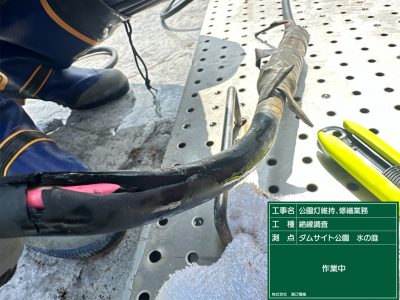

外装を割いてみると、

水が染み出てきます、、(; ･`д･´)

水が回ってるとで、絶縁がすごくわるそうです(; ･`д･´)

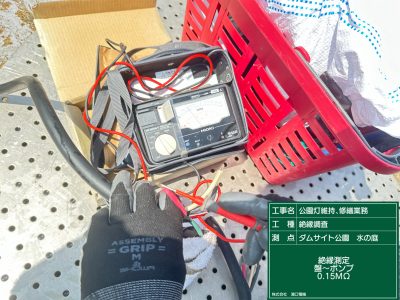

切断し、制御盤側を測定すると、

0.15MΩと、制御盤からポンプまでの埋設配線が

悪いことがわかりました(*’ω’*)

ポンプ本体は10MΩあり、絶縁はまだ大丈夫でした(‘ω’)

数日間、この切断した状態ですぐ見積、

そして修繕にかかる段取りをします(‘ω’)ノ

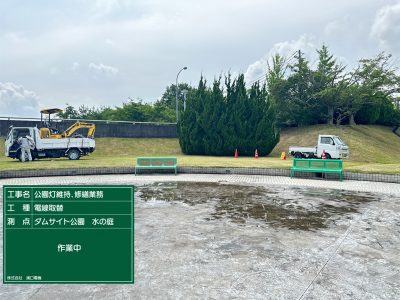

噴水のまわりはタイルで直径２０ｍくらい

掘削できない状態で、

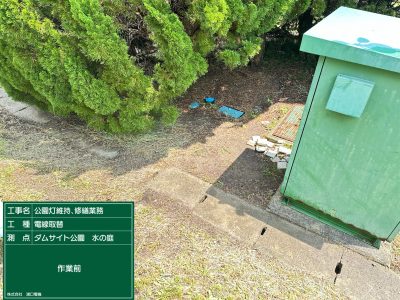

軽トラ横の木がある後ろに制御盤があって、

そちらまでの埋設配線を取替することになります(; ･`д･´)

はたしてうまいこと入替できるでしょうか(; ･`д･´)

、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

夜中に停電して

自分で不具合のある回路を特定したのが、寝室のエアコン

で、

エアコンがつかえないので、車のエンジンをつけて

車の中でエアコンつけて寝た、、と嘆きの連絡が

同級生よりありました(; ･`д･´)

この時期、エアコン無いと、寝れませんよね(; ･`д･´)

、、というわけでとりあえず、本当にエアコンの回路だけが

悪いのか、漏電の調査にまず伺いました(*’ω’*)

こちらがシャープの2.8Kw で、まだ５年しか経過していない

というが、一度室外機の修理でコンプレッサーを交換している

という(; ･`д･´)

、、今回の漏電も、おそらくコンプレッサーだと

おもいます(; ･`д･´)

当該エアコンの回路を、室内機のコンセントを差した状態

でメガを測ると、、

、、もうほぼ０Ωに近い、、(; ･`д･´)

運転すると、ブレーカーが落ちるということですが、

もうほぼ短絡状態なので、

差込を外して、ふたたび測定してみると、

２０MΩまで回復(; ･`д･´)

修理依頼というより、もう量販店で購入したエアコン本体は

信用できないということで、

本体をダイキンに交換することに(‘ω’)ノ

室外機はこんな感じ(‘ω’)

スリムダクト無でむき出しのペアコイル、、

長持ちしないことは目に見えている為、

黒いスリムダクトも注文(‘ω’)ノ

貫通穴のパテも若干痩せて、隙間ができていたので

ここも同じ田舎の戸建て所有者としては

虫の侵入が気になる(; ･`д･´)

カメムシ、、ムカデ、、コウモリ、なんでも入ってきます(; ･`д･´)

、、次回、エアコン取替に続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

某市内の公園にあるトイレにて、

古い照明器具の交換です(*’ω’*)

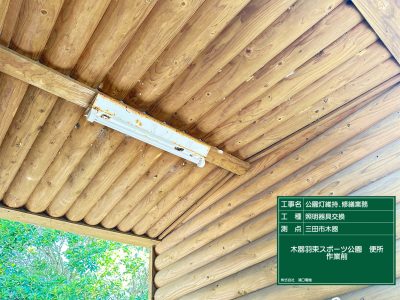

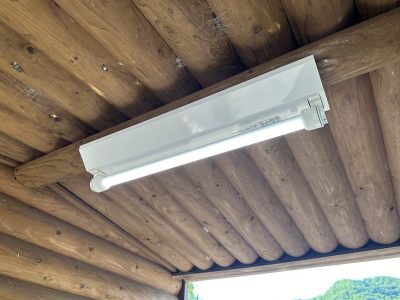

軒下に露出で照明器具がついており、

吹き降りの雨の影響がないとは言え、防湿の器具では

無く、蛍光灯でしたが、

よくこんな時代で生き残って点灯し続けていたな、、と

感心(; ･`д･´)

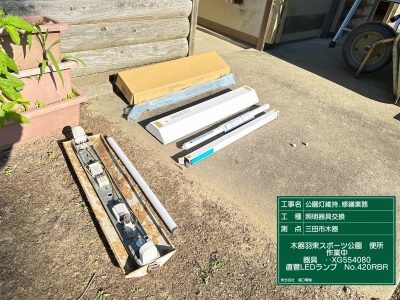

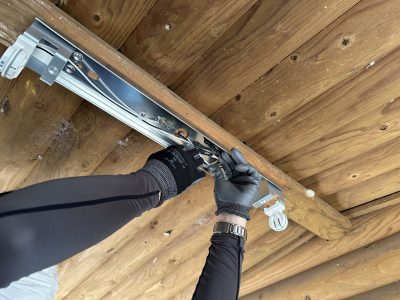

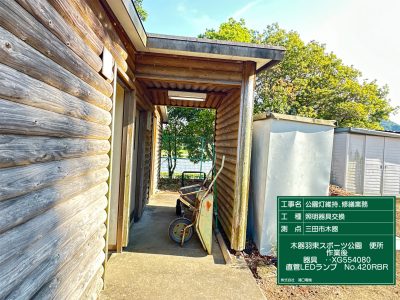

防湿のLED直管ランプ形式の富士型器具に交換(‘ω’)ノ

点灯確認(‘ω’)ノ

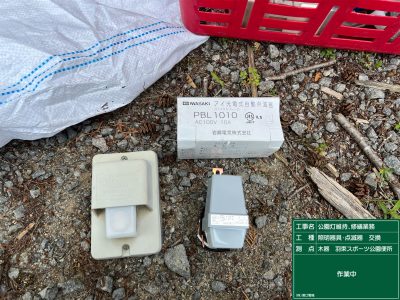

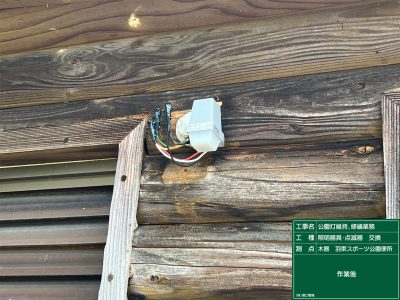

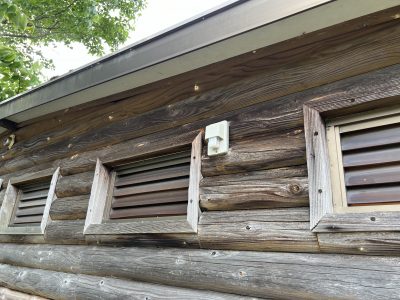

建物の裏側の壁面に、自動点滅器があり、夜にはこの

センサーで便所内の照明も制御されていたが、

こちらも不良で交換(‘ω’)ノ

これで、また数年は問題ありません(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

民間工事の中でも、もっともお客様にとって

緊急性があって信用度があがるのが、漏電の改修です(‘ω’)ノ

今回の依頼は、漏電、停電した際に、関西電力様に

きてもらって、

この回路が悪い、、というところまで当時指摘して

いただいていた回路を直します(‘ω’)ノ

伺った時は停電から数日たっており、

その間、当該ブレーカーはオフにしたまま過ごされていた

ようです(; ･`д･´)

しかし、回路が特定できてるので、探す手間は

ぐんと減り、有難いです(‘ω’)ノ

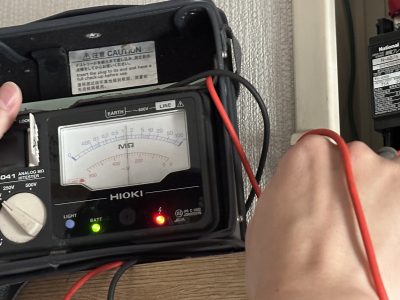

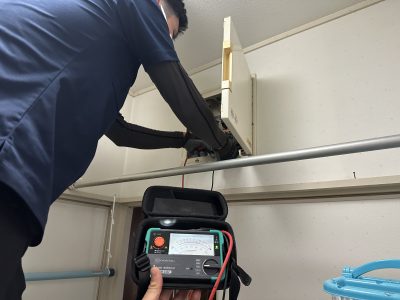

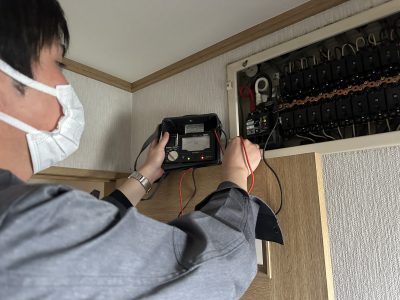

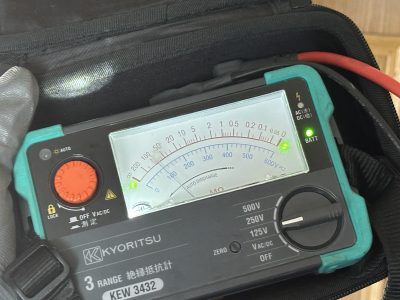

一応、メガチェックをしてみると、、

100MΩ、、回復していて良好です(; ･`д･´)ｗ

、、ということは、雨の日に漏電して、

数日で乾いて回復する場所が、原因だと推測して、

玄関まわりの回路ではあるが、

門灯などの雨のあたる場所が原因な気がします(‘ω’)

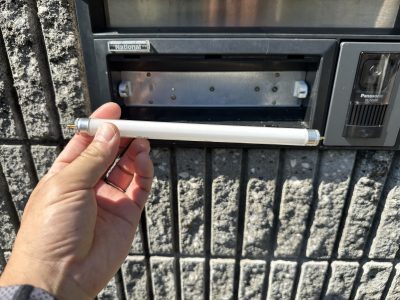

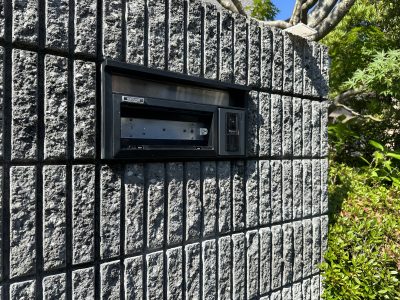

そこで怪しいのが、このサインポスト(‘ω’)ノ

表札が蛍光灯により光るらしいのですが、

自動センサーにより、夕方になると勝手に蛍光灯が光る、、

停電したのも、同じく夕方だったらしい(‘ω’)ノ

昼過ぎに大雨が降って、その時はブレーカーが作動せず、

夕方あたりが暗くなった時にブレーカーが落ちたという、、。

これは自動センサーが働いて、門灯に通電された時に

漏電か短絡したという可能性が高い(‘ω’)ノ

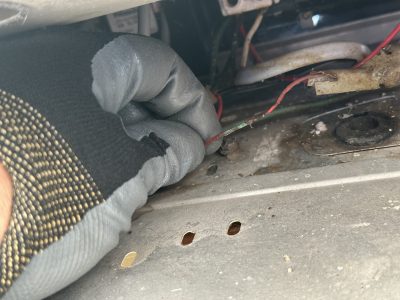

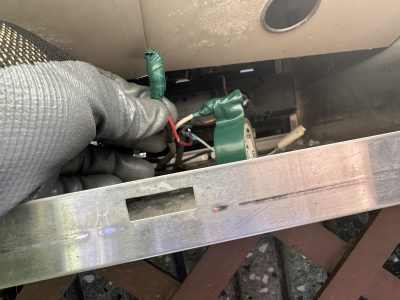

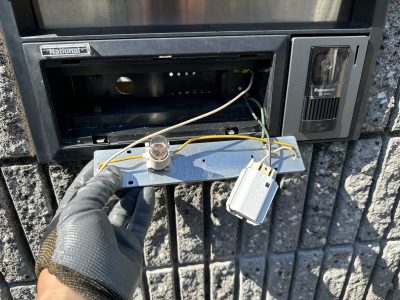

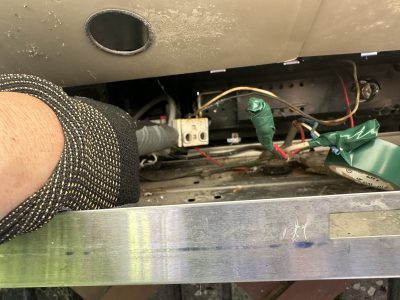

ポストの中を見てみると、何やら端子台が見えて、、

分解して、線をおっかけていくと、、

この線が鉄（ステンレス）の外箱に触れて、心線がみえて

緑青のようなものをふいています(‘ω’)ノ

雨が酷いと、この中に水が侵入して、溜まって、

そこにこの電線が接触して短絡しているようにおもいます(‘ω’)

火花が散った形跡があるので、焦げたり緑青の粉がふいたよう

な状態なんですね(‘ω’)ノ

そもそも、こんな屋外の水が侵入する可能性がある部分で

湿気も溜まりそうな箇所に、端子台でビスで締め付けして

電源などせつぞくしている構造がもう終わってます(; ･`д･´)

この表札は別に光らせないでいいとのことなので、

電源線を外して、テーピング処理(; ･`д･´)

屋内のスイッチでも線を外して通電しないように

しました(‘ω’)

原因がわかって、直す場合もあれば、取り外して

終わる場合もあります(*’ω’*)

漏電は機器的な要因もあれば、

こうした条件が重なった時しか症状が出ないケースも

あって、奥が深いです(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

普段、こうしてブログでさまざまな工事の記録を

お伝えしていますが、

もっとも身近な、一般家庭の住宅においての漏電などの

お困りごとの依頼があると

私は嬉しくなります(‘ω’)

この日も、事務所でブレーカーが落ちてあがらないので

すぐ来てほしいという依頼で、現地に伺った(‘ω’)

植木の剪定に業者さんがお庭の手入れを、コンセントに

さした電動の機械を使用して作業していたところ、

安全ブレーカーが作動して、

その後ブレーカーは上がらないので、

弊社に連絡してくれたということなのですが

おちたブレーカーの回路の絶縁は10MΩはあり、

ブレーカーが働く状況ではない(‘ω’)

、、でもハンドルをあげようにも、すぐ下がり、

その回路が復旧しない(‘ω’)

そもそも主幹の漏電遮断器は働かなかったのか？

現在も子ﾌﾞﾚｰｶｰが上がらないのに、

絶縁は悪くない、、(; ･`д･´)

、、なんだかおかしいので、落ちたときの経緯を

ヒアリングしてみると、、

剪定作業をされていた人が、

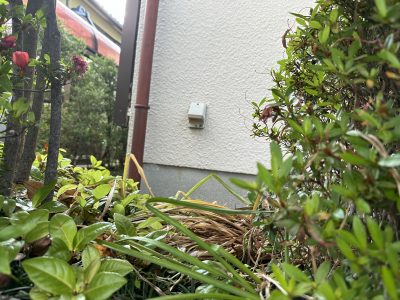

この屋外の防水コンセントにさした延長ケーブルを

機械でちょん切ってしまって、短絡してしまった

そうです(‘ω’)

それからブレーカーが上がらなくなったという(‘ω’)

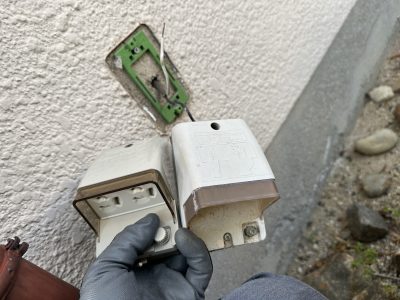

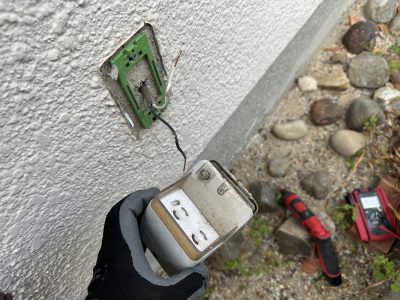

防水コンセントを外しても状況は変わらないが、

差込口が劣化して火花が散ったあとで焦げており、

念のため交換する(‘ω’)

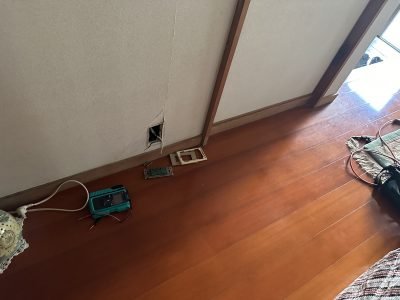

消灯している同一回路の配線器具もいろいろ

みたが、関係ない、、

ということは、考えられるのはひとつ、、

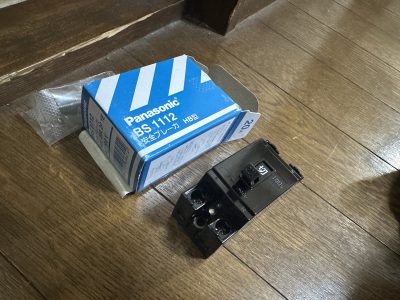

短絡電流がながれたことにより、

ブレーカーが故障したということだ(; ･`д･´)

交換後、ブレーカーはあがり、

復電が完了(‘ω’)ノ

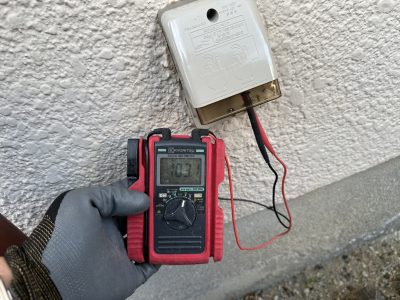

交換した防水コンセントにもAC100V通電(‘ω’)

漏電や短絡には、

必ず、前兆や原因があり、その前後の行動が大事(‘ω’)

お客様の声をよく聞き、判断して、

修繕する(‘ω’)

解明して直れば、大したことだったことが多いが、

身近なこと故、喜ばれることが大きい(*’ω’*)

だからこそ私は、こうした小さなお困りごとこそ

大切に、そして迅速に対処していきたい(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

遊歩道内街路灯の照明盤の箱を取替した箇所ですが、

照明盤取替、盤内移設②！

取替してから、２次側の回路で絶縁が悪い箇所が

あることがわかり、別工事で対応することに(‘ω’)ノ

0.13MΩという数字なので、雨が降ったりして、

運がわるいと、漏電ブレーカーが作動してしまう値なので

すぐに直したほうがいいです(‘ω’)

数十メートル沖に数本街路灯が建っているなかで、

漏電している箇所を見つけるのは大変なこと、、

そこでだいたい真ん中らへんの照明柱の点検口を

ひらいて、縁を切ってみたら、

その前後、どちらかが悪いということで、

調べる範囲が減りますね(‘ω’)

そうやって、こんどはその残りの　さらに半分の箇所で

電路の縁を切って、絶縁測定をしていったりして、

範囲を狭めて調べます(‘ω’)

、、ただしこの方法は、あとでまた電路を接続して復旧

していく必要がありますが、、(; ･`д･´)

いろいろ調べてると、

塗装して一見綺麗に見えてても

点検口開けると、中身はサビでボロボロだったりする、。

数か所、漏電している箇所を発見できました。。

原因はこのカットアウトスイッチの劣化だったので、

古いのを交換( ﾟДﾟ)

固定しているボルトも外れない、、

そんなときは破壊して撤去(; ･`д･´)

こんな小さな部品ひとつが要因でも漏電ブレーカーが

作動してしまって、夜中あたりが真っ暗になったり

してしまうんですね(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

兵庫電気工事組合からの連絡で、停電している

お宅に今日も伺う(*’ω’*)！

最近、こういう系多いです(*’ω’*)

今回のお客様は、朝にいきなり主幹が落ちて、YouTubeを

みながら、子ﾌﾞﾚｰｶｰの特定を自分で試みたそうなのですが、

よくわからないということで、停電したままの状態でした。。

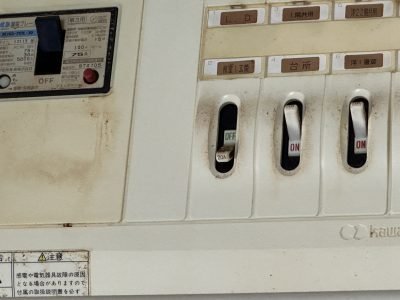

一番回路、、一発目で運よく見つかりました(; ･`д･´)ｗ

台所と、洗面、浴室　の回路のようです(‘ω’)

あと、２階のエアコンも他と比べると、すこしだけ悪い、、

これも何か気になりますが、

とりあえず一番悪い回路は0.9MΩなので、こちらを調べます！

ブレーカーにVAが二本共ガマシしてあったので、

悪いほうを特定します(‘ω’)

台所廻りをいろいろ調べてましたが、、屋外がやはり

怪しいということで、外にまわってみると、

給湯機が接続されている防水コンセントがあり、

使っていない古いブースターの差込が一緒にささっていて、

これも絶縁が悪い要因のひとつで、

防水コンセント本体も古かったので、交換しました(‘ω’)

、、しかしまだ少し絶縁が悪いので、調べていくと、

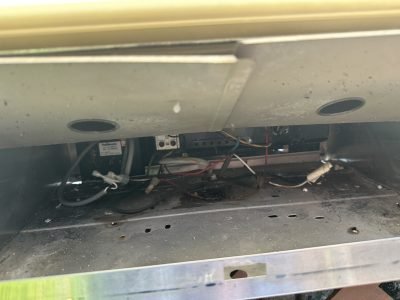

暖ライフという、ガスを用いた熱源機がコンセントに

ささっていて、こちらが主な漏電の原因でした(; ･`д･´)

この差し込みﾌﾟﾗｸﾞをぬくと、漏電は回復しました(; ･`д･´)

このガス熱源機は、部屋内のエアコン室内機と繋がって

いて、

その室外機から冷却用にとわらにファンのついた室外機

と冷媒配管で繋がっているようです(; ･`д･´)

それが、熱源機の奥にみえる、

こちらの室外機です(; ･`д･´)

もうすでに１階ﾘﾋﾞﾝｸﾞの天井埋込エアコン２台は壊れて

使用していないらしく、

今はほとんど使ってない、２階の寝室にもその暖ライフ

システムで動くエアコンがありました(; ･`д･´)

このエアコンを今回取替してほしいという依頼を

うけたまわりました(*’ω’*)！！

あと、空調換気扇が一台壊れているので、

こちらも普通の強制排気するだけの簡易のｲﾝﾃﾘｱ換気扇に

取替したいとのこと(*’ω’*)

中央にみえる天井照明もLEDに交換したいとのことで、

ついでにたくさん見積依頼をいただき誠に感謝です！

お客様のご意向に沿えるようにいろんなパターンで

提案をしたいです(‘ω’)

はい、みなさまこんにちは( ﾟДﾟ)！

兵庫県電気工事組合からの依頼で、

関西電力が点検時にみつけた不具合や、停電による

お困りごとがよく弊社にも連絡がまわってきます(‘ω’)

今回の依頼は、昨夜停電が２回連続があり、

翌日に怖くなって連絡をしたというお客様ですが、

さっそくお客様宅へ訪問、

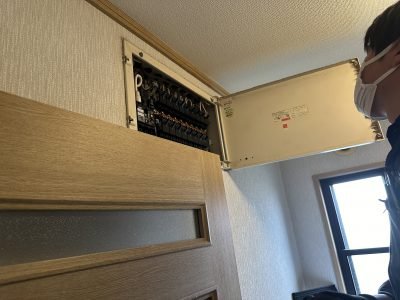

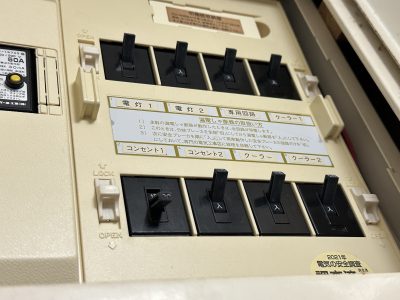

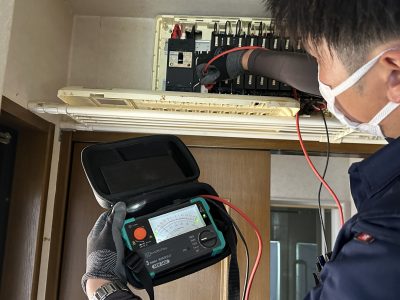

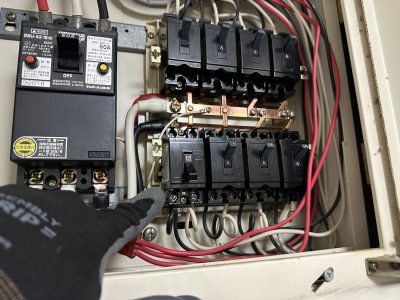

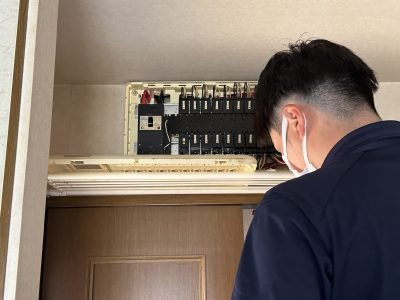

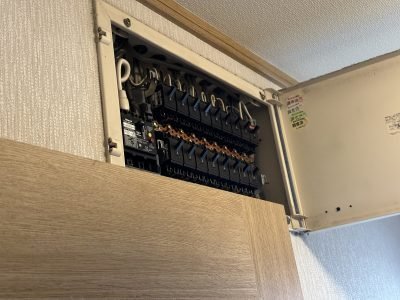

分電盤にて絶縁測定をします(‘ω’)ノ

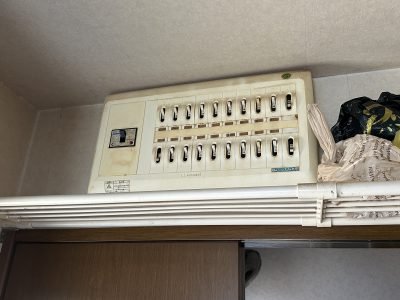

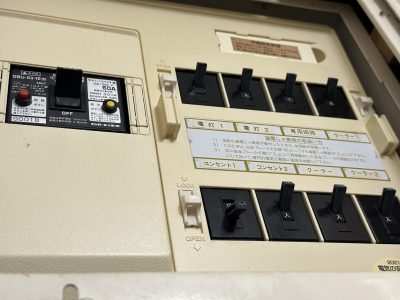

埋込の鉄箱、、かなり昔のタイプの分電盤ですが、

以前にも数回停電したことがあり、

関西電力の方に見てもらったそうだが、

その時はメガチェックをしても異常は検知されなかった

といいます(‘ω’)

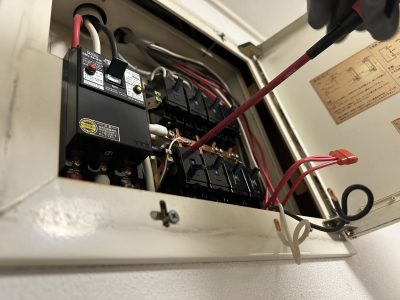

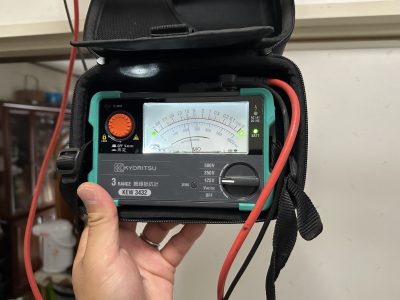

今回メガチェックをしてみると、

IHクッキングヒーターの回路だけが、1.5MΩと、

少し低いので、聞いてみると、

たまにIHの調子が悪く、IHの電源ボタンをおしても、

なかなか運転がとまらなかったり、

使用中に一回、停電したこともあるそうで、

どうもこのIHが怪しい、、(; ･`д･´)

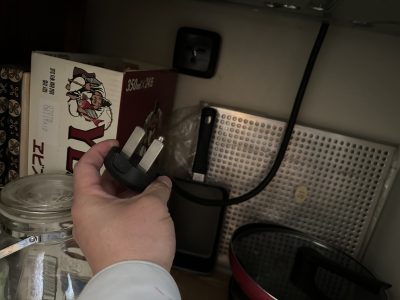

IHの差込プラグを抜いてみると、

絶縁は50MΩ以上に回復(; ･`д･´)

普段、1.5MΩはあるので、漏電ブレーカーが作動する

値には程遠いので、

関電さんも問題ないと思われたのかもしれないが、

お客様とのヒアリングによると、

IHが使用された時に機器の異変が生じることがありそう

である(; ･`д･´)

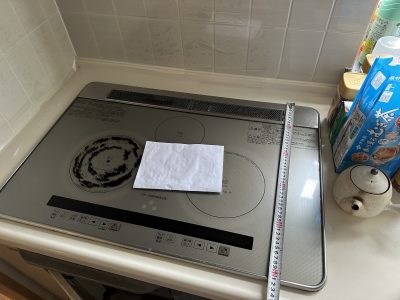

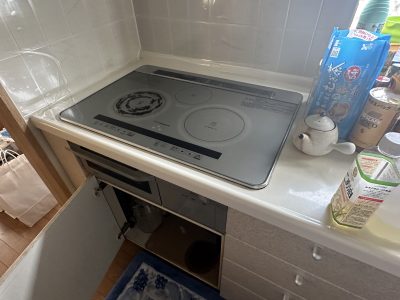

このIHは１３年ほど経過しているが、

片側だけガラストップに焦げ目がついていて、

どうもおかしそうな気がする、、(; ･`д･´)

IHの交換をお客様に提案したところ、

照明のLED化と分電盤の更新も依頼してくださった(‘ω’)

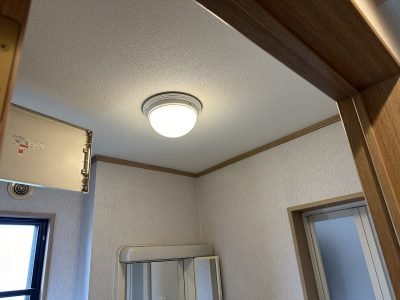

洗面所の照明だが、

ガラスが癒着して、外れなくなって、蛍光灯が交換

できないらしく、この機にLED照明に交換することに(‘ω’)

IHは残念ながら量販店にて購入されるとのことですが、

分電盤は取替することになりました(‘ω’)

漏電を直しに伺って、ついでにあれもこれもと

いろいろ聞かれることはよくあります(*’ω’*)

みなさんもこういった機会に不安なことはなんでも

聞いてもらえば、それを安心に変えることができますよ(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

小学校図書室漏電改修①！

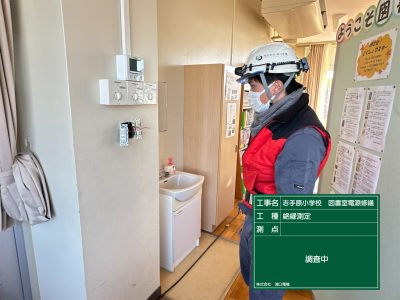

某小学校にて、漏電の改修に来ておりますが、

絶縁の悪い古いプリンターという機器が悪いものをみつけ、

さらに３７年経過していた古い主幹ブレーカーも新品に

交換した、、

でもまだ照明のスイッチをいれたら、漏電が働いて

停電してしまう(; ･`д･´)

とりあえず、第３の原因を調べるべく、

予測をたててみていくしかありません(‘ω’)

令和３年にLED化工事があり、その頃から

主幹ブレーカーが頻繁に落ちるようになったという(‘ω’)

ただ、それ以前からもちょくちょくブレーカーは落ちていた

ので、それは、

主幹ブレーカーの不具合や古い絶縁不良のプリンターを

つないでいたからであるとわかる(‘ω’)

怪しいのは、そのＬＥＤ化工事だが、

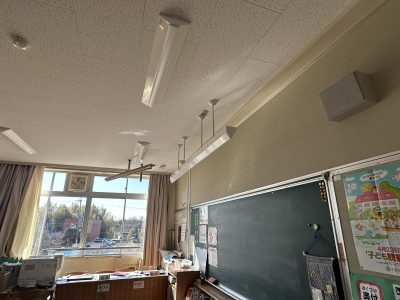

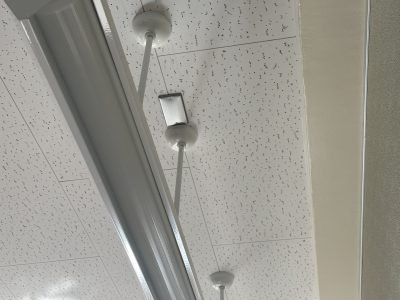

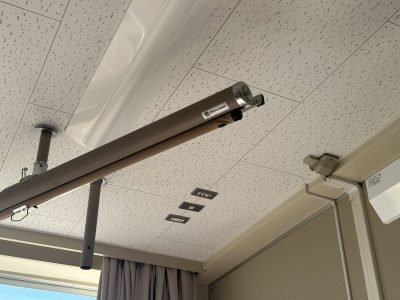

この黒板灯、吊り下げのパイプも交換しているが、

この目隠しﾌﾟﾚｰﾄ、、なんか怪しい(; ･`д･´)？

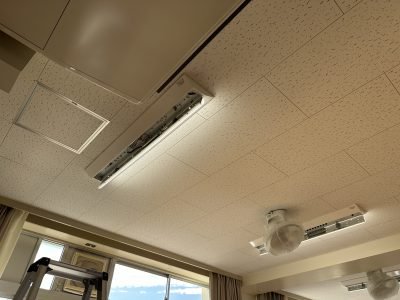

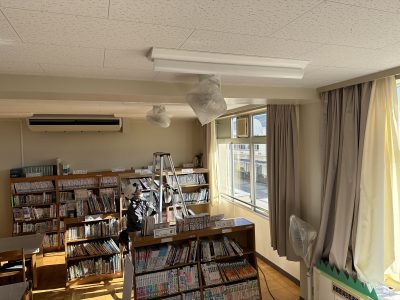

黒板灯の後ろに横並びでライトバーの照明が３つ並んで

いますが、

窓側の器具だけ、すこし並びがズレています、、

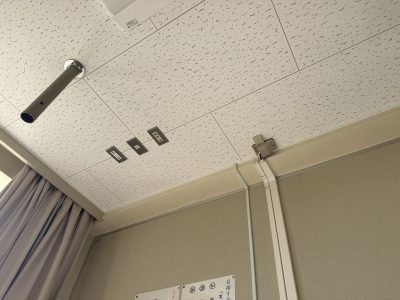

昔、天井吊り下げのテレビがあったのですが、

その名残で天井コンセントがあり、

昔、そのコンセントから分岐して、天井扇風機の

設置工事を弊社も数校施工したのですが、

その後、全教室にエアコンが導入されてからは、

その天井扇は使わなくなりました(; ･`д･´)

余ったこの回路を使って、またさらに分岐回路を

設けて、

壁にモールにて立ち下がっていたりするのか？

その接続がわるかったりするのであろうか(; ･`д･´)？

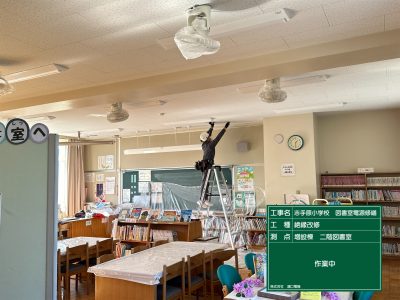

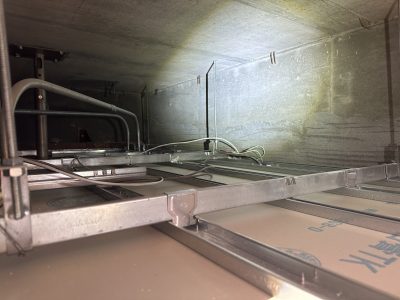

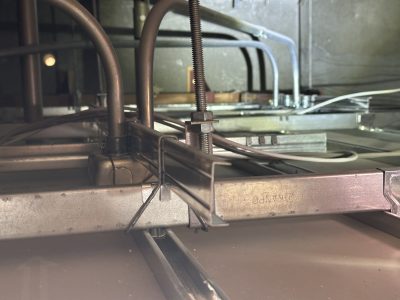

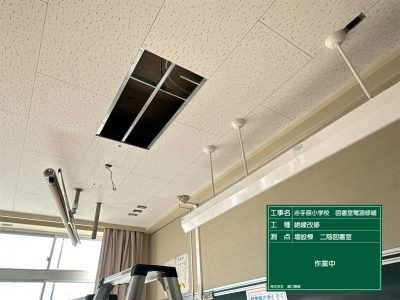

天井の中をのぞいてみる(; ･`д･´)

電線が挟まれていたり、ビスなどが電線を突いている、など

とりわけ変わった様子はない、、(; ･`д･´)

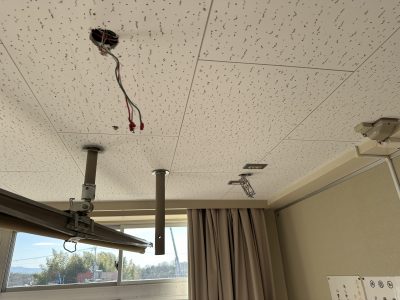

昔テレビが吊り下げてあった横のライトバーを外し、

裏ボックスなどをみるが、

ここも問題なさそうだ、、(; ･`д･´)

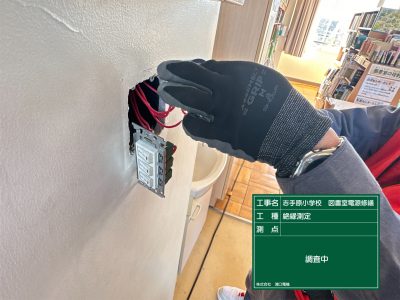

壁のスイッチの不良、、？

、、みてみるもこちらもなんともない(; ･`д･´)

、、となると、最後に消去法で残るは、

LED化工事の際、取り付けたこのライトバーのうち

どれかが悪いはずである(; ･`д･´)

配線もそのまま再使用されているのが天井裏で確認できた

為に、９台ついているうちのどれかが、悪い、、(; ･`д･´)

そしてついに発見しました(‘ω’)

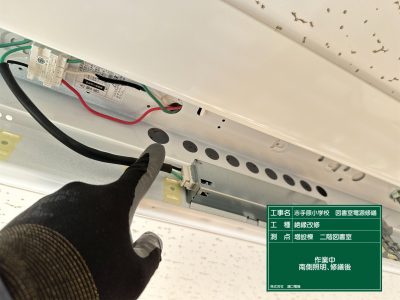

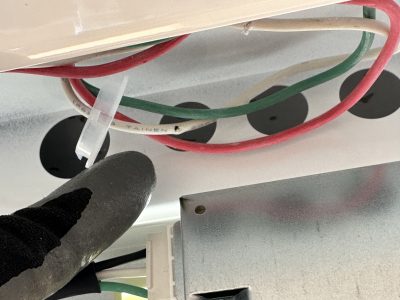

ライトバーをパカっと開けると、、

ライトバーの中についている電源装置の角をみると、黒い

オコゲが(; ･`д･´)！！

電源線のマイナス側の白線をこの角で挟んで、無理やり

ライトバーを収めていたので、被覆が向けて、

電源装置の本体の鉄部分に心線が触れていたのである(; ･`д･´)

スイッチがオンになり、マイナス側に通電した時に、

この部分が漏電の原因になっていたわけで、

照明を点灯しなければ、漏電遮断器が作動しないということ

で合点がいきました(; ･`д･´)

被覆がめくれていたところを絶縁テープできっちり巻いて

ライトバーをおさめると、

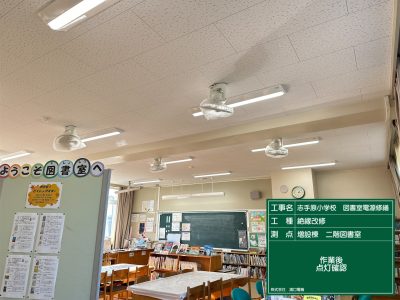

全箇所点灯して、コンセントも問題なく　主幹ブレーカー

作動することなく作業が完了できました(*’ω’*)

今回は３つの要因で不具合が重なっていたということで

ややこしい案件でしたが、解決できてよかったです(*’ω’*)
