はい、みなさまこんにちは( ﾟДﾟ)！

先日、ガレージ内を改修して、シャッターと壁を増設した

現場ですが、

ガレージ改修、照明新設シャッター電源配線！

ようやく、天井も貼れ、側面の壁も仕上がったとのことで

天井照明と配線器具取付に伺います(*’ω’*)

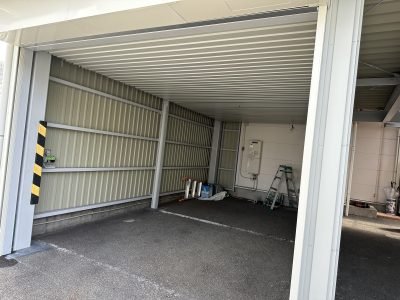

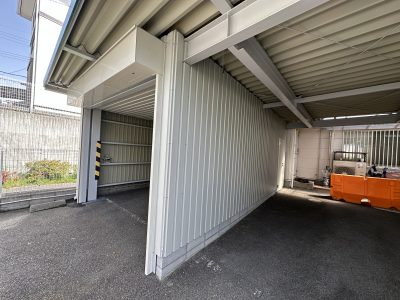

真ん中の壁が出来上がり、綺麗に鋼板が貼ってあります(‘ω’)

シャッターボックスも綺麗におさまってます(*’ω’*)

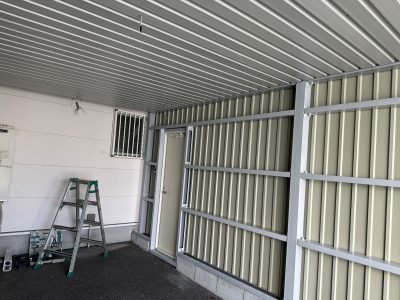

中をのぞくと、天井面も鋼板が張り付けてます(*’ω’*)

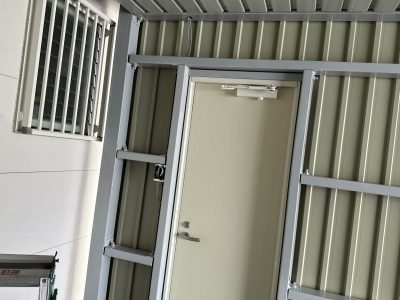

そして、真ん中の壁の内側をみてみると、、

、、えΣ(; ･`д･´)　　　内壁は無しかΣ( ;∀;)

内壁を何か仕上げ材で貼付けすると思い込んでて、

配線はむき出しのままになってしまっているので、

あとでちょっと見えにくくなるように保護します((+_+))

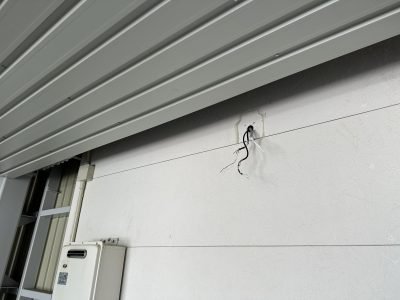

以前防犯カメラが取付してあった箇所は、

我々が到着した時に、防犯カメラ屋さんが、移設作業に

きておられて、移設中でした(*’ω’*)

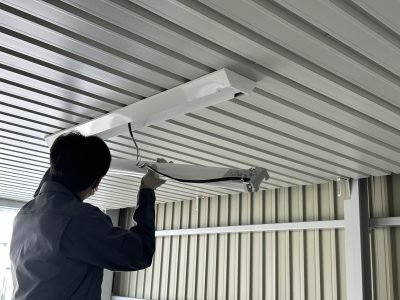

それでは、まず天井照明の取付(‘ω’)

折半屋根では結露による水滴が予想されるため、

万が一を考えて、

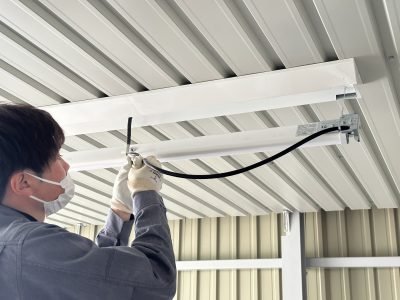

防湿、防水タイプのライトバーを取付(‘ω’)

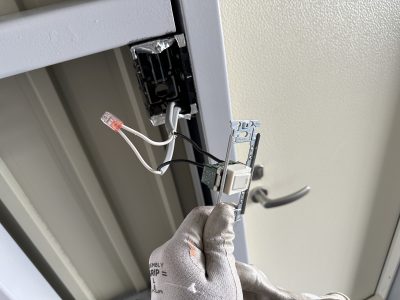

壁のスイッチにほたるBスイッチ取付(‘ω’)

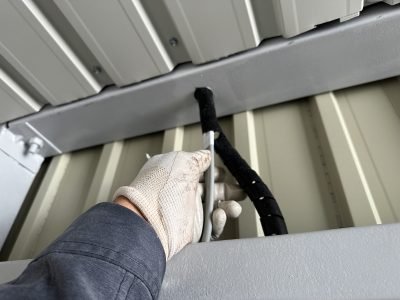

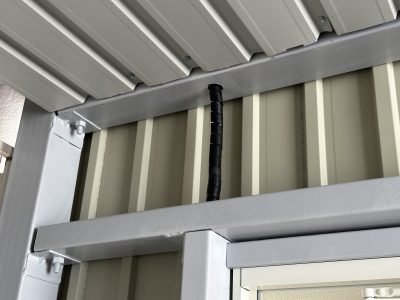

電線がみえるところは、スパイラルチューブを巻いて、

ちょっとごまかす、、(; ･`д･´)

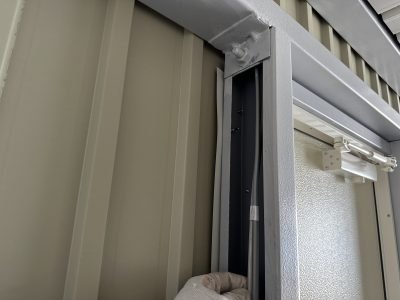

このC鋼の中は、、どうしようもないので堪忍してもらう

ということで、、(; ･`д･´)

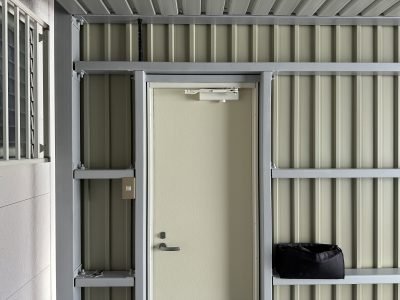

スイッチ取付完了(*’ω’*)

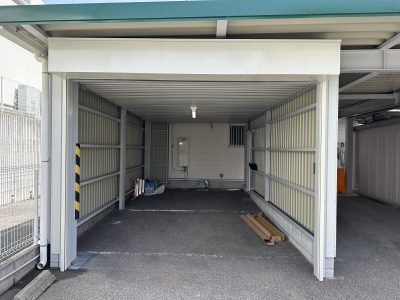

LED照明の点灯確認(*’ω’*)

この中に車をいれると、ほぼ光源が隠れてしまうので

両側面に照明があったほうが、乗り降りの際に

明るいような気がしますが、

施主様の意向通りでシンプルにコストを重視されていたので

この形でいいということです(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

先日より続いている、ログハウスへの電源新設工事ですが、

植栽撤去、引込廻り出迎え工事！

土木作業は済み、引込廻りの作業も完了したので

ログハウス内の配線作業の様子をお伝えします(‘ω’)ノ

前回で、整地する前にログハウスへの立ち上がりで

ﾌﾟﾙﾎﾞｯｸｽだけ設置しておきました(*’ω’*)

今回は、ここから立上げ配管をして、

中に分電盤を取付していきます(*’ω’*)

ハウス内の分電盤の位置を決めます(*’ω’*)

外部配管の立ち上がりと４×４のｱｳﾄﾚｯﾄﾎﾞｯｸｽを取付(*’ω’*)

分電盤へCV5.5-2Cとｱｰｽ線、そこから外の防水コンセント用の

VA2.0-2Cが返ってくるように、

立上げＶＥ２８には３本一気に入線します(*’ω’*)

入線後、パテをして蓋をします(‘ω’)

１００角のプルボックス内でジョイントします(*’ω’*)

１００角、、て狭い(; ･`д･´)

将来ここから電源を取り出せるように、、

そして、地中埋設分が漏電した場合は切り離したり

電線を入れ替えることも考えて、立上り部にはプルボックスを

設置するのが望ましいです(*’ω’*)

下から立ち上がっているパイプの口元は、必ずパテを

しておかないと、水や虫の侵入を許します(; ･`д･´)

防水コンセントを取付し、

忘れないうちに、防水のシーリングをしてしまいます(‘ω’)

これで外回りは完了です(‘ω’)ノ

さて、ハウス内の配線ですが、

茶色の被覆のVAがあるんですが、できるだけ木の色と

同調するように配線(‘ω’)

入り口付近にモールボックスでスイッチを設置

天井照明への配線を進めていきます(‘ω’)

梁があって、まっすぐいけない為、斜めに直線的に

ここはプラモールを使って綺麗に配線(; ･`д･´)

配線完了です(‘ω’)ノ

天井にはLED照明を取付(‘ω’)ノ

ほたるBスイッチ取付(‘ω’)ノ

ついでに、そのスイッチの下にコンセントも設置(‘ω’)ノ

モールボックスの茶色がなくなり、ホワイトになってしまった

のが個人的に残念で仕方ないですが、、( ;∀;)

分電盤内も結線し、カバー取付(‘ω’)ノ

綺麗にまとまりました(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

ログハウス電源新設工事が続いておりますが、

朝、現場にくるやいなや、

引込柱設置！管路掘削！②

まず、前回できれいな植栽を移植したのですが、

これをさらに移植してほしいとの依頼があったのですが、

諸事情により、植栽を撤去してしまうことになりました(; ･`д･´)

まずは、土も固まってきて扱いやすくなっているので、

整地をしてしまいます(‘ω’)ノ

砕石を敷きならしていきます(‘ω’)ノ

プレートにて仕上げ転圧(‘ω’)ノ

引込までの入線を先にしておいてから、、

ログハウスへの立ち上がりをプルボックスを取付し、

決めてしまいます(‘ω’)ノ

敷き均し、不陸整正完了(‘ω’)ノ

土木作業が完了したところで、

ようやく電気工事のほうへうつっていきます(‘ω’)ノ

メーター盤と、主幹ブレーカーのついた、

ウオルボックスを取付(‘ω’)ノ

建柱前に、取付しておいた、VEの立上げ管と接続です(‘ω’)

引込まわりが完了すると、

まず、ボイド打設です(‘ω’)ノ

次回は、ログハウス内の配線です(‘ω’)ノ

はい、みなさまこんにちは( ﾟДﾟ)！

ログハウスへの電源新設工事が続いておりますが、

引込柱設置！管路掘削！①

今回は、管路埋戻し、入線とコマを進めていきます(*’ω’*)

前回管路の掘削状況はお伝えしていますが、

管路は深さ700㎜で敷設(*’ω’*)

粘土質ではあるが、砂系でパサパサ、モサモサ、、

扱いの悪い土です(; ･`д･´)

前日の雨が溜まって膿んできている場所に

D種アース棒を２本打つも、、

２６６Ω、、、と低迷( ;∀;)

漏電遮断器を設置するので、５００Ω以下でも大丈夫ですが、

なんとか１００Ω以下にしたいと思いつつ、、

深さ７００㎜で１５ｍ程掘削していますが、

この土質では、何本打ってもおそらく１００Ωまでは到達しないと

判断し、断念(; ･`д･´)

【設置工事】なので、【接地工事】に時間と費用を費やしていては

駄目ですからね(; ･`д･´)

ﾊﾞｯｸﾎｳでおおかた埋め戻します(*’ω’*)

ねちょねちょなので、ランマ―もほとんど締固めできず、

こね繰り返すだけなので、

きちんとした整地は後日にしたいと思います(; ･`д･´)

おおまかに埋戻しは完了(*’ω’*)

引込柱の根元もGL面まできれいに埋戻し、

本日の作業は終了です(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

ぶどう畑の電源新設工事の続きです(*’ω’*)

ハウス内配線、動力電源配線①！

前回は動力電源が完了したので、

ハウス内の電灯回路の仕舞いです(‘ω’)

ハウス内の照明はパイプに寸切りで吊り下げようと思います(‘ω’)

LED化工事では長い寸切りを切り落とすのに重宝する

寸切りカッターですが、

建築系の電気屋さんって必ず持っていると思います(‘ω’)

日焼け対策でPFD16に電線を入れて保護しながら配線(‘ω’)

フレームパイプしかないので、、

穴を開けてｻﾄﾞﾙ留めると強度落ちそうだし、、ﾊﾞｲﾝﾄﾞ線で

くくっていくくらいしか固定のしようがありません(; ･`д･´)

ライトバーの防湿、防水タイプの取付(‘ω’)

器具内は防湿タイプは圧着接続になります(‘ω’)

工場とかのLED工事ですと、たいていこのタイプですので、

私はこれまでこいつを何千、何万と、嫌というほど

取付してきました(; ･`д･´)

配線をスイッチまで直接流します(‘ω’)

スイッチボックスを取付し、

下のほうに、防水コンセント用に配管します(‘ω’)

配線器具を取付している間に、

盤の下のはいかんの立ち上がりをもう少し

綺麗に調整したいと思います(; ･`д･´)

盤の高さをあげるかもしれないということで、

幹線のパイプは長いままだったのですが、、

これではさすがにカッコ悪いので、

やり直し(; ･`д･´)！

あんまり変わってませんが、、、

ちょっとはましかな(; ･`д･´)

配管の固定も済んで、

配線器具取付も完了(‘ω’)ノ

点灯確認(*’ω’*)

絶縁抵抗、電圧の確認オケー(*’ω’*)

それぞれの盤内結線も完了し

作業完了です(*’ω’*)

お客様より、半年前くらいから

依頼があっては、見積り、経路や設備の変更確認を

数回にわたり調整して、やっと形になったので

お互いスッキリしてよかったデす(^^♪

おいしくて素敵なぶどうが実りますように(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

ぶどう畑の電源新設工事ですが、引込工事が完了し、

ハウスの骨組みが完成したとの連絡を受け、

仕上げの配線に伺いました(‘ω’)

引込柱新設、管路掘削①！

引込柱新設、管路掘削②！

引込柱を設置したすぐ後ろにビニルハウスの骨組みが

出来上がっています(‘ω’)

電柱からの引込もできあがっています(‘ω’)☆

６０ｍ分巻いておいていたＦＥＰを伸ばします(‘ω’)

栽培エリアにネットを架ける為に単管パイプが支柱として

等間隔に設置されているので、

これに沿わして、６０ｍ先のポンプまで動力電源を配線

します(*’ω’*)

CV5.5sq-3Cをハウス内の動力盤から入線します(‘ω’)

FEP３０なので、曲げて固定した後では、おそらく入線

出来ない為、

先に入線してから固定するとします(*’ω’*)

入線したあとに、FEPを支柱に沿わして仮にくくって

いきます(‘ω’)

おそらくオレンジ色のタンク横あたりにポンプが

すわりそうなので、とりあえずこのへんに電線を

おいておきます(‘ω’)

仮に設置していた電灯盤と動力盤を外して、

コンパネを貼付けします(*’ω’*)

もともとはハウス内で動力のスイッチを入り切りする予定

でしたが、オレンジのタンクまで歩いて行った先に、

手元スイッチがあるほうがいいとのことで

急遽変更して、

ポンプ手前に操作盤をこさえることに(; ･`д･´)

予定より配線の延長が伸びてしまったために、

FEPをPF管に変換して継ぎ足して、

手元開閉器盤を設置します(‘ω’)

手元開閉器盤のしたでD種アースを落とします(‘ω’)

仮設盤のあまりをサービスで提供しているので

ちょっと手作り感満載ですが、手元スイッチとコンデンサを

ここに設置(‘ω’)

お次はハウス内の電灯回路を仕舞していきます(‘ω’)

、、次回へ続く(; ･`д･´)ｗ

はい、みなさまこんにちは( ﾟДﾟ)！

先日、調査依頼の件で現地調査に伺ったお客様宅へ

アルミローリングタワーを積んできております(*’ω’*)

ｼｰﾘﾝｸﾞﾌｧﾝ修繕、引込柱新設現地調査！

最悪、プラモールで電源を露出配線しますと言ってるものの、

できれば既設の配線の不具合を見つけ出して、修繕したいと

願いつつ、ご自宅へ伺います(; ･`д･´)

地下の共用駐車場よりエレベーターにて６階まで足場を

運んでいきます(*’ω’*)

玄関まで、足場や道具類を全部取り込みます(*’ω’*)

足場を組立します(*’ω’*)

一般家庭などの吹抜けなどでは大活躍のこの小さなアルミ

足場(*’ω’*)

軽くて、ワンタッチで組立できて重宝しております(*’ω’*)

さて、まずは仮設配線を取り外して、

壁のスイッチを手あたり次第オンオフして、

電圧や導通をみます(‘ω’)

しかし不可解なことに、

かべのスイッチ関係なく、

すでに天井からの既設VA電線は

９５Ｖくらいの電圧がでていました(; ･`д･´)

ならば、、接続不良か何かだったのか、、(; ･`д･´)

とりあえず、シーリングファンと天井からのVA線を

接続します(*’ω’*)

しかし、、接続して、リモコンのスイッチを

入り切りしても反応しません、、(; ･`д･´)

９５Ｖ出てるのに、点かない、、

とりあえず、施主様の言われる、よこのダイニングの

照明もみてみることに(; ･`д･´)

昇降装置で、本体をおろして、

足場を移動します(*’ω’*)

しかしながら、ベース部を確認しても、

渡り配線はなく、この照明だけのための１本の電線しか

接続されていませんでした(; ･`д･´)

９５Vはきているのに、、なぜに点灯しないのか、、

途方にくれていたとき、、

だいぶ離れた壁面に、セキュリティ装置があり、、

その横に調光スイッチがあるのをふと目にします(‘ω’)

ためしに、そのスイッチを押してみると、、

点灯、、Σ( ﾟДﾟ)ガーン

なんと、全然反対方向の壁に備え付けられていた

調光スイッチの調光がかかっていたようです(; ･`д･´)

、、、なるほど、だから９５Vという

へんに中途半端な電圧を表示したんですね、、(; ･`д･´)

オンオフを数回繰り返すと、全点灯し、１０２Vになりました(‘ω’)

当初は白線が外れていたとご主人がおっしゃっていたので、

白線が断線し、

それがたまたま軽鉄下地などに触れていて、１００Vでている

だけなのか、、？

しかしそれでは通電していたら漏電ブレーカーが動作するはずだし、、

などといろいろ思考を巡らせていましたが、

まさか調光スイッチで切れていただけだとは(; ･`д･´)

せっかくの足場なので、ファンの点検や清掃などもして、

作業完了です(*’ω’*)

ファンの動作確認もして、足場撤去です(‘◇’)ゞ

とにかく、直ってよかったと、数年越しに

延長コードがはずれてスッキリされた様子で

良かったです(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

先日、二層式洗濯機を全自動洗濯機に取替された

過去にもいろいろご依頼いただいてきたお客様宅の続き(*’ω’*)

二層式洗濯機から全自動洗濯機へ！

今回メインは換気扇取替です(*’ω’*)

今でこそレンジフードが主流ですが、

なんといってもこの壁付けの紐を引っ張ってガチャン！の

換気扇のほうがレンジフードよりも張るかに排気性能が優れて

いたりします(; ･`д･´)

間取りや条件によっては、

この換気扇をオンにしていたら、台所のドアや勝手口を開けるのに

室内が負圧になって重くて開けれない、、、ていう感じに

なることもあります(; ･`д･´)

さて、現在この換気扇の電源はというと、、

コードがずーっとひっぱってあって、、、

この棚下灯の器具から電源をとっていました(; ･`д･´)

昔はこの器具本体にコンセントの差込がついているものが

あり、横に換気扇をつける時に丁度よかったんですが、

今回は、この棚下灯もLED照明に交換します(*’ω’*)

なんかぼんやり暗い印象ですし、

夜なんかは、せっかくこの前に明り取りの窓があって

網戸なんかにすると夏は涼しいのに、

照明器具から発せられる紫外線によって、虫が集まって

きます(; ･`д･´)

なので、今回はLED照明に交換し、虫がよってこないように

します(*’ω’*)

換気扇は、棚下灯から電源をとっていたので、

今回は、右のほうにコンセントがあって、そこから電源を

取り直すようにします(*’ω’*)

既設のコンセントから電源をとりだすのに、

この『ふかしプレート』は有効です(*’ω’*)

モールボックスやVEのスイッチボックスはけっこう出っ張って

しまうので、見た目をちょっとでもコンパクトにしたい場合は

このふかしプレートで薄く露出配線します(*’ω’*)

タイル用のキリで、プラグｱﾝｶｰをもみながら、

プラスチックのモールを配管していきます(*’ω’*)

見えにくい小さな段差をステップルでとめていきます(*’ω’*)

古い換気扇を取外します(*’ω’*)

新しい換気扇を取付し、

コンセントを設置するモールボックスの取付位置を確認(‘ω’)

コンセント設置(‘ω’)

取出し口のコンセントも復旧(*’ω’*)

換気扇本体取付し、動作確認(*’ω’*)

屋外フードはついていなかったので、

今回取付します(*’ω’*)

取付完了(*’ω’*)

勝手口には、昭和のレトロ感漂う、白熱球の器具があり、

今回こちらもLED化(*’ω’*)

LED化完了(*’ω’*)

玄関でて、外にお手洗いが別棟にあるので、

トイレ前の照明もLED化します(*’ω’*)

軒についてましたが、壁づけで見た目もスッキリ(*’ω’*)

あと配線器具も経年劣化で黒ずんで古いものばかりで、

ついでに新しく更新していきます(*’ω’*)

工事の途中で、ついでにこちらもあちらも、、と

言ってもらえると、こちらも助かるので、

気になってるもののそのままになっているようなことは

思い切って何かの工事のときにご相談ください(*’ω’*)

そして本日の工事を終了したところで、

また追加がでました(; ･`д･´)ｗ

電柱から軒に引込しているR金具というものがありますが、

だいぶ錆びていて、気になっていたそうなので、

後日こちらも交換にきます(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

兵電工の小工事修繕で連絡があり、ｼｰﾘﾝｸﾞﾌｧﾝの電源が

きていないので見て欲しいというのが一点、

そして、そのお客様の畑にログハウスがあり、そちらに

電灯回路を新設してほしいので現地をみていただきたいという

２点の調査、見積りにうかがうことに(*’ω’*)

ご覧のように、自然豊かな広大な土地の中に、、

小さなログハウスが建っています(*’ω’*)

ハイエースの横の関電柱から、商用電源を引込してほしい

とのことです(*’ω’*)

植栽や大きくなりすぎた木々の中をかいくぐると、

ログハウスがあり、、その横にも物置をご自分で建てられ

たとのことです(*’ω’*)

現在は、こちらにおいてあるポータブルガソリン発電機を

使って、必要な時は工具などの電源をとっているそうです(‘ω’)

ログハウスの中は、ランタンが吊ってあり、

物置状態でしたが、この中に分電盤、照明、コンセント１個

くらいを設置させていただいて、

あとはご自分で増設していくとのこと(*’ω’*)

このログハウスに直引込してほしい要望でしたが、

高さがたりないなど他いろいろ将来的に弊害が懸念されるため

手前で引込柱を設置し、あとは埋設にてログハウスまで

電源をもってくることで合意しました(*’ω’*)

大きくなりすぎた木をついでに伐木してほしいとのことで

こちらをチェーンソーでなぎ倒します(; ･`д･´)

引込柱設置予定地に現在植えてある、植栽、

こちらを引き抜いて、、、

ログハウスの目の前にある大きな木の場所へ移植して

欲しいそうです(; ･`д･´)

ということで、この

ログハウスのほうへかたむいている１０ｍくらいの

大きな木もなぎ倒して、伐根しないといけません(; ･`д･´)

管路掘削時にバックホウで移植作業も同時に行います(‘ω’)

お客様の自宅に場所はうつりまして、

現在塗装作業で足場だらけの集合構想マンション地帯(‘ω’)

リビングダイニングは４ｍほどの斜め天井の吹き抜けに

なっており、

リビングの上には、ｼｰﾘﾝｸﾞﾌｧﾝがついてますが、、

数年前にまえの照明器具から、このシーリングファンに

交換する際に、電源がきていなかった為に、

ちかくのコンセントから電源を仮に繋いだとのこと(; ･`д･´)

このように、延長コードを仮設で、ご主人が繋いで

しばらくこの状態のままだという、、(; ･`д･´)

横のダイニングのシャンデリアも

数年前に、昇降装置付きの現在の器具に交換されたそうで、

この照明器具交換時に、渡り線をはずしている可能性が

あるとおっしゃってました、、(; ･`д･´)

ヒアリングではあまり確証的な原因はつかめず、、

とにかく足場を組んで、シーリングや天井からの電線をみてみ

ないとなんとも見積もりのしようがありませんとのことで、

足場を組んで調査をする方向になりました(; ･`д･´)

さいあく、この３階のコンセントから天井沿いに

露出配線して電源をもっていくしかないと感じました(; ･`д･´)

まずは大まか見積を出して、

そして実際調査兼施工というながれになります(*’ω’*)
