はい、みなさまこんにちは( ﾟДﾟ)！

ﾜｲﾔﾚｽ防犯ｶﾒﾗ工事のお客様の続きになります(*’ω’*)

ﾓﾆﾀｰ＆ﾜｲﾔﾚｽ防犯カメラ設置工事②！

ﾓﾆﾀｰ＆ﾜｲﾔﾚｽ防犯カメラ設置工事③！

ﾓﾆﾀｰ＆ﾜｲﾔﾚｽ防犯カメラ設置工事④！

工事自体は一日で終わってますが、、

なかなか簡潔にまとめれず、、申し訳ありません(; ･`д･´)



さて、最後に位置が変更になった、

勝手口側の取付の様子(*’ω’*)



カメラ取付の窓の庇の上が、脚立の立っている位置ですが、

丁度この窓の下にコンセントがあるので、

ここから分岐して、配管していきたいと思います(*’ω’*)



この手の構造の壁の中は、漆喰や土壁が多いため、





貫通穴を開ける時でも、あまり他の何かが当たるわけでも

ないので、豪快にコアやキリで貫通します(; ･`д･´)



貫通部は、１方出を取付し、雨仕舞(‘ω’)



防犯カメラをまず固定し、

配管する目標地点を決めてしまいます(*’ω’*)



VE１６にて配管(*’ω’*)

ノーマルが３か所以上になる場合は、

配管してから入線など、通りにくいため、

電線をいれながら、配管を繋げていきます(*’ω’*)



土壁や、外がモルタルの壁な構造ですと、

ほとんどが外部配管は露出配管となってしまうので、

できるだけ見映えがいいように考えて仕上げます(*’ω’*)



屋内へ電線を入線し、

屋内のコンセントから電源を取り出します(*’ω’*)



カメラ、ウオルボックスも設置し、完了です(‘ω’)



この勝手口への侵入と、

奥に見える納屋への縁側からの侵入をカメラで

見張るわけです(*’ω’*)



最後に、すべてのカメラの映り具合をモニターでチェック(‘ω’)





普段はこうして４分割画面で確認します。



常時映しておくことも可能ですし、

設定で、数分たてば、画面はきえて省電力モードに、、

なんてこともできます(*’ω’*)



それぞれのカメラ１画面ごとに切替て確認もできます(*’ω’*)



外付けハードディスクで、２０数日間ずつ録画保存しては

上書きしていくことができます(*’ω’*)



ドアホン親機のある台所には、普段おらず、

リビングなどよく居る場所に、ワイヤレス子機を設置(‘ω’)



訪問者への応答が、いちいち台所いかなくても大丈夫(*’ω’*)



庭先の畑などに子機をもっていけば、

ちょっと庭で作業していても、



訪問者に気づいて、応答できます( *´艸｀)





今回のように、まとめて工事を依頼していただくと、

別々に依頼されるより、工事もまとめてできるので

工事費もお得になりますし、

こちら側も一気に作業が完結できてうれしいです(*’ω’*)





工事終了時にお客様より処分してほしいと言われて

引きとったテレビなどです(*’ω’*)





ずっと家に転がって放置していた昔のブラウン管テレビや

照明器具など、



こうした古い家電や機械も弊社は引き取り、処分します(*’ω’*)

家電リサイクル法というもので、

家電の処分には費用が発生し、ちゃんと法に基づいて届出をしないと

いけない為、

有料とはなってしまいますが、



重たくて一人で担げないとか、捨てるタイミングを逃して

いつまでも片づけれていないものなども、



工事の際に声をかけてもらったら、処分致します(*’ω’*)



はい、みなさまこんにちは( ﾟДﾟ)！

ワイヤレス防犯カメラ他設置の続きですが、

ﾓﾆﾀｰ＆ﾜｲﾔﾚｽ防犯カメラ設置工事②！

ﾓﾆﾀｰ＆ﾜｲﾔﾚｽ防犯カメラ設置工事③！





今回は屋外のカメラ設置の模様(‘ω’)ノ



屋外に自由な場所にカメラは設置できますが、

AC電源は必要な為、配管、配線が必要です(*’ω’*)





玄関右側、

玄関まわりを見る為に軒下の高い位置からカメラを設置し、

出来るだけ広い角度で見渡せるようにします(‘ω’)ノ



ここには、カメラ設置のすぐ下に防水コンセントがあったので、

そちらを撤去し、

ウオルボックスを設置して、箱の中でＡＣアダプターを差すという

仕様にします(‘ω’)ノ



設置完了です(‘◇’)ゞ



Acアダプターではなくて、もっとこじんまりした防水性の

良い交流と直流変換器がついておれば、こうして

ウオルボックスとか　箱が必要ないのですが、、



カメラのコストを考えると、致し方ないように思います(; ･`д･´)



さて、続いて、家の裏側の中央部へ２台取付です(‘ω’)





カメラは樋の鼻先に取付し、

電源を画面左側より取り出して、既設の白いVE管が配管されて

要る同じルートで配管してもっていきます(‘ω’)



左側の４×４ボックスになぜか使われていない電源があり、

接続して電源取出し(‘ω’)



右のウオルボックスまで配管してもっていきます(‘ω’)



そしてカメラ設置(‘ω’)





、、２台ここに設置の予定でしたが、

施主様がもっと死角の反対側の納屋側に変更して

欲しいとのことで、

こちらは一台になりました(; ･`д･´)









玄関から左側へ数部屋廊下を渡り歩くと、勝手口があり、

納屋側へ出るので、この扉あたりを映すように

モニターで確認し、



取付位置を決めます(*’ω’*)



場所はこの辺りで決定されましたので、



電源は外にはどこにもないため、

この部屋の中から取り出すことにします(; ･`д･´)





、、次回へ続く(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

防犯カメラ設置、ドアホンへの取替工事のお客様の続きですが、

ﾓﾆﾀｰ＆ﾜｲﾔﾚｽ防犯カメラ設置工事②！



ワイヤレス防犯カメラの取付、配線の模様をお伝えします(*’ω’*)



昔のことを考えると、防犯カメラなんて、

ビルとか大きな施設にしか要らなくて、まあまあ値段がするもの

みたいな認識でしたが、



今や一般家庭でも安価で手ごろな機能性にしぼった機種が

いろんなメーカーでてます(*’ω’*)

親機と子機を　５C-FBnoテレビ線や、LANケーブルといった

有線接続しなくても良くなったのが大きいです(*’ω’*)



工事の手間とコストを大幅に削減できるからです(*’ω’*)





バチバチの鮮明な画像で、なんかあればアルソックとかが

飛んでくる、、、

そんな頑丈な警備システムまでは要らないが、



とりあえずカメラつけてたらなんだか安心だし

泥棒さんもカメラに気づいて帰るだろう、、





といった心理で、一般ユーザー様も設置に踏み込むと

思われます(*’ω’*)



さて、さっそくドーム型カメラの位置を確認し、

レンズの角度などを調整てから固定します(*’ω’*)



固定用の、アンカープラグ打設に、壁の裏側に貫通穴を

開けます(*’ω’*)



カメラからでた電源のﾘｰﾄﾞ線を裏っかわに蹴りだします(*’ω’*)

裏側の台所では、分電盤からAC電源の取出し、

真ん中でカメラの電源を分岐し、

そしてチャイムのスピーカーを外してドアホン親機の

取付、電源接続、、これらを同時作業でおこなっていきます(*’ω’*)



ドーム型カメラ設置(*’ω’*)



レンズの角度など、モニターで写りを確認し、

カバーを取付して完了(*’ω’*)



分電盤からプラモールを配管していきます(*’ω’*)



ドーム型カメラのACアダプターをコンセントにさせるように

貫通穴を隠すように、モールボックスを設置(*’ω’*)



コンセントで、電源を分岐し、さらにドアホン親機へ

配管を伸ばします(*’ω’*)



分電盤からブレーカに接続し、モールのカバーを

仕舞していきます(*’ω’*)



ドアホン親機を取付(*’ω’*)



台所の作業はこれにて完了(*’ω’*)



ドアホン子機と親機との調整も完了(*’ω’*)

ハイエースが留まっているあたりまで

子機のカメラで見えるように調整しました(*’ω’*)





さて、残りは屋外のカメラ３台です(‘ω’)ノ



、、次回へ続く(; ･`д･´)



はい、みなさまこんにちは( ﾟДﾟ)！

ワイヤレス防犯カメラセットを注文していただいていた

お客様のセットアップを事前にしておりましたが、

今回は、実際に現場での取付工事の回になります(*’ω’*)

ﾓﾆﾀｰ＆ﾜｲﾔﾚｽ防犯カメラ設置工事①！



今回、ご購入いただいた防犯カメラは４台です(‘ω’)



ﾏｽﾌﾟﾛのWHC7M4-C

この機種は、夜間も赤外線にて映るのはもちろん、

部屋内のモニターから音声が聞こえます(*’ω’*)

そして、同時に、フラッシュ発光し、威嚇します(*’ω’*)



カメラ付近で不審者が近づくと、

モニターから、『コラー！！( ﾟДﾟ)！』



って言うと、外にスピーカーで声が届きます(; ･`д･´)



４台の内、一台は、こちらのドーム型タイプ

マスプロのTS3DC2Pという機種(*’ω’*)



こちらはフラッシュ発光とスピーカー機能はついていませんが、

広い範囲見渡せます(*’ω’*)

１５ｍ先まで暗視撮影が可能、撮影画角はいろいろ調整できるので

変化しますが、だいたい１３０度くらいの角度の周囲はみえると

いった感じ(‘ω’)井





それぞれのカメラには、ＡＣ電源が必要ですが、

モニターとは、ワイヤレスで交信しているので、何も

配線は必要ありません(*’ω’*)





ﾏｽﾌﾟﾛのWHCBL10MLの10.1インチモニターです(*’ω’*)

モニターは、ご自宅のテレビにもHDMIｹｰﾌﾞﾙで接続して

おおきな画面でモニタリングもできます(*’ω’*)



本体にﾏｲｸﾛSDカードが入れれて、最大256GB分録画できます(‘ω’)

カメラ最大４台まで写せますので、４分割画面、

そして１画面のアップなどもできます(*’ω’*)



ドーム型のカメラに関しては、フォーカス機能やズーム機能も

併用できます(‘ω’)





専用のハードディスク

WHC-HDD2TBです(*’ω’*)



４台カメラで画質をHDモードで５４０時間記録してます(*’ω’*)

約２２日分、録画して、そして１日目の録画分を消しながら

新しいものに上書きしていくという感じで常時録画します(*’ω’*)



何か異変に気づいたら、２０日前のモノはすべて記録に残せる

といった感じです(‘ω’)ノ



私も自宅にマスプロのワイヤレスカメラセットを設置してますが、

ﾊｰﾄﾞﾃﾞｨｽｸ無で、本体に8GBの初期についているSDカードでしか

保存していないので、２日分くらいしか記録できてません(; ･`д･´)ｗ



万が一、データを取出すときのことを考えると、

外付けハードディスクを増設していることをお勧めします(‘ω’)



さて、防犯カメラを設置する、大きなご自宅のお客様(‘ω’)



玄関右側の角より、防犯カメラを一つ設置し、

玄関前を観察するようにします(‘ω’)ノ



家の裏側にまわると、こんな感じですが、

納屋も含めて、横に長いので、



中央の軒下から、２台カメラを設置し、

両端をカメラで映すようにします(‘ω’)ノ

玄関入ると、こんな感じですが、

この正面の壁に４台目のカメラを設置します(‘ω’)



玄関から入る人の顔を確認できる為です(*’ω’*)

入って、両サイドの長い廊下や２階にいく階段まで

広角的に映すために、



ここにはドーム型のカメラを壁面に取付します(‘ω’)ノ





このカメラ設置予定の裏側は台所になっており、

分電盤があります(‘ω’)



こちらから空きブレーカより電源を取り出して、

プラモールでカメラ裏側まで電源を持っていこうかと思います。



この壁の真ん中あたりにドーム型カメラがつきます(‘ω’)

右に見えるのが、玄関のチャイムのスピーカーです(‘ω’)



今回、こちらもドアホンの親機に交換します(‘ω’)

親機に電源が要る為、ドーム型のカメラ電源より分岐して

ここまでモール配管しようと思います(‘ω’)



こちらが玄関にあるチャイムのボタンです(‘ω’)



ここにドアホンの子機を取付します(‘ω’)ノ



ドアホンのセットには、ワイヤレス子機も追加し、

台所の親機とは別の場所に子機をおいていても、

玄関先にお客さんがピンポンを押しても



応対し通話ができるようにします(‘ω’)ノ



昔のチャイムを押すだけの設計なので、ボタンの位置はGLより

１.３ｍ程の高さで、壁面をむいているので、

玄関先に視野を向ける為に、

こうした斜めに剥くベースを取付します(‘ω’)ノ



玄関子機を取付する際に、レンズを上向きにし、

訪問者の顔が確認できるように取付します(‘ω’)ノ



親機の取付、　　防犯カメラの取付は次回へ(; ･`д･´)！



はい、みなさまこんにちは( ﾟДﾟ)

いつもお世話になっている、某処理場より

電気式のフォークリフトの電源が欲しいとの要望がありました。



担当の方の指示により、予備で溶接機用の電源盤があり

その盤を横のブースに移設する工事をさせていただきました(‘ω’)

施設の稼働の少ない日を選び、作業をします(*’ω’*)



ペットボトル容器に埋もれて、普段使われていない、

小さな電源盤があります。

この盤を一旦撤去し、電線も抜いていきます(‘ω’)

天井の中央にプルボックスがあるので、

そこまで電線を撤去、配管もできるだけ取り外します(‘ω’)

そこから、画面左方向に配管が１０ｍ程伸びており、



パッカー車の左に躯体の壁があるので、

そこでもまたプルボックスがあります(‘ω’)



その壁裏にもプルボックスがあります(‘ω’)

それがこのプルボックスですが、

ここのブースの壁に、さきほどの電源盤を設置します(‘ω’)

こういう感じです(; ･`д･´)



さて、この作業の経緯をみていきます(‘ω’)



まず、軽トラにも積めるお手頃で軽い

約６ｍまで届く、アルミの移動式足場を搬入(*’ω’*)



足場を組み立てます(*’ω’*)



各プルボックスで、移設する電源線を切断し、

電線を撤去していきます(*’ω’*)

電源盤を撤去します(*’ω’*)



立下りの配管を撤去します(*’ω’*)

Ｅ３９にＣＶＴ３８sqとアース１４sqが入っているので、

パンパン、、(; ･`д･´)

ノーマルなど、バラバラにして、分解しながらでないと

電線が抜けませんでした(; ･`д･´)



立下り配管、配線撤去完了(‘ω’)



外した、盤と立下り配管は使える部分を再使用します(‘ω’)



配管内の電線を横の部屋まで撤去していきます(‘ω’)

プルボックスごとで切断、電線を引き抜きます(‘ω’)



横のブースまで電線が引っこ抜かれたので、

撤去した盤と配管を取付していきます(‘ω’)

プルボックス手前でPF管に変換し、

撤去した電線の一部を再使用し入線します(‘ω’)

圧着端子を取付



ブレーカー取付、接続します(‘ω’)

プルボックス内、電源線を接続します(‘ω’)

融着テープもしっかり巻いて、

各所、プルボックスの蓋を仕舞していきます(‘ω’)ノ

キュービクルの主幹ブレーカーを投入し、

電圧確認(‘ω’)



作業完了です(‘◇’)ゞ



もともと設置されていた壁も、

綺麗になりました(‘ω’)



フォークリフトの充電は、充電ｹｰﾌﾞﾙをそのまま盤にいれて

端子台に接続して使うそうなので、

充電ｹｰﾌﾞﾙ取り込み用の穴もあけて

作業完了です(‘◇’)ゞ

はい、みなさまこんにちは( ﾟДﾟ)！

専用回路増設のお客様の続きですが、

分電盤より専用回路コンセント増設工事！①



前回、リビング側のコンセントの配線は済んでおり、

あとは洗面所廻りだけの作業になります(*’ω’*)



分電盤には予備のブレーカーも空きがないので、

今回増設２回路の電源線を、盤の中からまず

天井の中にいれます(‘ω’)ノ



ユニットバスの点検口から　それを引掛けて、たぐりよせます(‘ω’)

点検口の上で、電線をそれぞれ集めて、結線するイメージです(*’ω’*)



分電盤の横の壁面の天井へ穴を開け、増設ブレーカーへの

電源線をそれぞれ４本つっこみます(*’ω’*)

引っ張り棒にて、引掛け、点検口までたぐりよせます(*’ω’*)

点検口の目の前の壁が、洗濯機用のコンセントの位置ですが、

壁の中に電線を落とせば、拾えるので、

これまた埋込コンセントでいけます(*’ω’*)

横ドラム式の洗濯機を想定して、高さ１ｍ以上の位置に開口を

して、電線を取出します(*’ω’*)

配線器具を取付します(*’ω’*)

濡れた衣類を取り出したり、水分が飛び跳ねたりすることも

想定して、既設のコンセントよりかは

もう少し上で、尚且つ窓際の奥まったところに設置(‘ω’)



増設用ブレーカーを１次側、２次側それぞれ間違えないように

接続する(*’ω’*)



そしてユニットバス上の天井内で、

集まってきたそれぞれの電線を圧着接続します(*’ω’*)



自己融着テープをきちんと巻いて、テーピング処理(*’ω’*)



ひと昔前に、電気工事士をもたない、ユニットバスの換気扇を

取付、取替業者による、接続不良による電気事故が騒がれた

時期がありましたが、

基本、湿気のある箇所で接続するには、それなりの知識と

材料で対応するべきです(; ･`д･´)



そのあたりも浅はかで、簡単そうに設置、接続するので

自分たちでやってしまおうとしたのが間違いでした(; ･`д･´)



漏電や接触事故は、火災につながるので、

やはり、正しい知識、そして経験をもった資格取得者が

工事すべきです(; ･`д･´)



ナイスハットをかぶせて、結線完了(*’ω’*)

さて、最後に分電盤から電源の取出しです(‘ω’)

こちらは安全の為、停電させてもらって作業する為、



予め、端子上げなど、停電時間の短縮につながる準備をします(‘ω’)



平和な日本では、

ライフラインの供給が安定しているため、



水がでない、、電気がつかない、、

それがたとえ１０分程でも、不安になってしまいます(; ･`д･´)



だいたい５分くらいですよ、など、停電する時間などを

伝えてから作業することで、お客様の不安も少しは晴れます(‘ω’)



停電による接続作業にはいります(‘ω’)

赤相、黒相からそれぞれ取り出します(‘ω’)



復電し、各家電の動作確認、

そして、増設回路の電圧チェックをします(‘ω’)

各コンセントの電圧も確認し、作業完了です(*’ω’*)



フリーボックスのちいさいのもあるのはあるので、

ブレーカーをもう少し隠すことももちろんできますが、



案外、こういうフリーボックスのお値段が張ります(; ･`д･´)

何千円、、という意識なんですが、

じつは、何万円もしてしまうので、



え、そんなにするなら要りません、、とよく言われます(; ･`д･´)



綺麗にしたいエゴと、コスト面と、、品質とコストのバランスは

その場その場でうまく考えて、工事するようにしています(*’ω’*)



はい、みなさまこんにちは( ﾟДﾟ)！

先日絶縁調査にて、お伺いしたお客様ですが、

売電終了、太陽光発電システム停止！

新しい、電子レンジを買い替えたい、

そして新しい洗濯機は乾燥機付きで横ドラム式の高容量のものがいいとの

ことで機器の選定を悩まれているのですが、



そのまえに、専用回路を増設しないと、どちらにしても

タコ足配線でコンセントを差しても、また安全ブレーカーが作動して

停電する可能性が高いということで



今回は、電子レンジ用、洗濯機用それぞれ専用回路を増設する

工事に伺いました(*’ω’*)



分電盤の母線バーなどから直接電源を取り出して

ブレーカーを取付するなどは、さすがに電気工事士の資格が

無いと危険なので、



日曜大工で一般の方がするのはタブーです(; ･`д･´)



洗面所には、パワコン、埋込分電盤、そして、太陽光ブレーカー

と温水器とIHの専用ブレーカーの盤があります(‘ω’)



右の盤は、太陽光システムと、オール電化工事を同時期に

されたということがわかりますね(‘ω’)



洗面所内にある、洗濯機、こちらは今壊れており、

コンセントはあるものの、

除湿器とヒーターの差込を使っておられるので、

新たに乾燥機付き洗濯機を同じ回路で使うとなると、

使いすぎでブレーカーが落ちることは、９割９分くらいの

確率で起こりそうなので、コンセント増設を強く勧めました(; ･`д･´)



洗面所を出ると、すぐ横に、お手洗いのドアがあります(‘ω’)

天井面の茶色い廻り縁にそって、モール配線で最悪行かせて

もらう旨の説明をします(*’ω’*)

廊下にまたいで、すぐそこにLDKの扉が見えますが、

この絵画が飾っている壁の裏側に、電子レンジ用の専用回路を

新設したいと思います(‘ω’)



２階への階段の開口部がある為、

洗面所からLDKへの天井隠ぺいは少し難しい予測がたちます(‘ω’)

LDKのドアのすぐ横の壁に貫通して、

モールで立下げて来て、、



この電話機のおいている棚の上あたりに露出でコンセントを

新設しますという説明をします(*’ω’*)



しかし、壁内は隠ぺいできると思っているので、

とりあえず最悪、全部露出配線になってもいいかという

お客様とのかけひきを先にしておきます(; ･`д･´)



見た目は全然気にしないから、、って気を遣っておっしゃって

くださっていても、



配線が隠れたほうがいいに決まってます(; ･`д･´)



そこは、プロとしても、



配線は出来るだけ隠ぺいさせたい(; ･`д･´)



材料を使って露出配線すれば、工事時間は早く済むかもしれ

ませんが、



少し時間と手間をかけても隠ぺい配線させれば、見た目は

美しく仕上がり、

お客様の満足度も上がるのを知っているからです(; ･`д･´)



電話機の上にLDKのスイッチがあるのですが、

その裏側が、階段のスイッチに位置する為、

ここの壁の中を確認します(‘ω’)



埋込のボックスを仮に外し、配線が上に通るかを確認(‘ω’)ノ

この絵画の上までは配線が通ることがわかったので、

LDK側は、露出せずに、埋込のコンセントが取付できるのが

確認できました(*’ω’*)

あとは、廊下部分の配線を天井隠ぺいできるかどうかを



ユニットバスの点検口からのぞきます(‘ω’)

太陽光の工事で、数年前に施工された方が、洗面所内をきれいに

綺麗に隠ぺい配線して盤やパワコンを取付されているので、



おそらく天井内の空間はある程度あって、見通せるんだなという

予測はだいたいたちます(‘ω’)

天井の中をのぞくと、電線がもじゃもじゃと集まっているのが

分電盤の上ですね(‘ω’)



その向こう側の壁で発泡スチロールの断熱材でさえぎられて

いますが、その壁が階段の開口だということがわかります(‘ω’)



分電盤の左側が、玄関から廊下にかけてですが、

その部分もあるていど遠くまで見通せるので、

ひっぱり棒をのばして、階段の手前らへんで、電線をひっかける

準備をします(*’ω’*)

階段少し手前に廊下の照明が有りますが、この照明の横当たりで

天井に向けて穴を開けて、電線を放り込みます(‘ω’)

この器具の本体を外し、手が入るだけの穴を開ければ、ここから

LDKへも隠ぺいは可能ではありますが、



万が一、この廊下の照明器具を引掛けｼｰﾘﾝｸﾞなどのLED照明に

交換する時に、



あれ、なんだこの大きな穴は！？　ということになる可能性が

ある為、無理はしないでおこうかと思います(‘ω’)

穴をあけ、そこからはプラモールで配線するイメージ(‘ω’)

絵画の上部分にも、壁の中を通す為の穴を開けてしまいます(‘ω’)

VAの２芯とアース一本、もしくは2.0㎜-3C一本が通る

１８の穴を開ければ、モール２号でも隠れます(‘ω’)



さて、下から電線をつっこんで、、

天井の中から、電線を引掛けてたぐりよせます(‘ω’)

無事にキャッチです(‘ω’)

昔は、マグライトとかでも暗くて、奥まで良く見えなかったので

こういう作業も苦戦してましたが、

いまはの充電ライトでもマグライトでも明るくて、遠くまでよく

見えるので、ひっかけやすいです(‘ω’)



さて、ここから絵画までは露出配線していしまいます(‘ω’)

さて、この壁へ電線を落とす場合は、

必殺の【鎖】を使います(‘ω’)



引っ張り棒と鎖さえあれば、たいていの隠ぺい配線は可能(‘ω’)



先ほど開けた穴から、鎖をおとしていって、、



下のスイッチの開口で、その鎖をつかみます(‘ω’)



あとは、その鎖に電線をくっつけて上下で引っ張れば、

壁内を電線が行き来できます(‘ω’)ノ



電線を通したあとは、モールカバーで貫通穴は隠れます(‘ω’)



露出した部分は、一本分程だけで済みましたね(*’ω’*)

お手洗いの前などは、露出配線せずに、天井の中を配線でき

たので、良かったと思います(*’ω’*)

さて、LDKの電話機の上に埋込コンセントを取付します(*’ω’*)

５０×９０㎜で開口し、ハサミ金具で固定しようと思います(‘ω’)



階段のスイッチである裏側から楽々配線を取出します(‘ω’)

コンセント取付完了です(*’ω’*)



階段のスイッチももとに戻します(*’ω’*)



それでは、次に、洗濯機用のコンセントの配線と、

分電盤廻りの配線ですが、、



ちょっと長くなったので、次回へ続く(; ･`д･´)”！











はい、みなさまこんにちは( ﾟДﾟ)！

本日は、家庭用の分電盤の取替作業のご紹介(*’ω’*)

ひと昔前の分電盤はこのようには鉄箱になっていまして、

頑丈なのは頑丈なのですが、

電線が箱に入る貫通穴などで接触していたり、漏電した場合など

いろいろ考えてもしっかり接地をとっておかないと、分電盤の蓋に

触るだけで感電するケースがあります(; ･`д･´)



その点、最近の分電盤は外箱はプラスチックでできており、軽量化を

測ってるのもありますが、絶縁的には良いということです(*’ω’*)



ブレーカー自体もコンパクトで軽量化されてますし、鉄箱でしっかり強度を

もたす必要がなくなったのもあります(‘ω’)

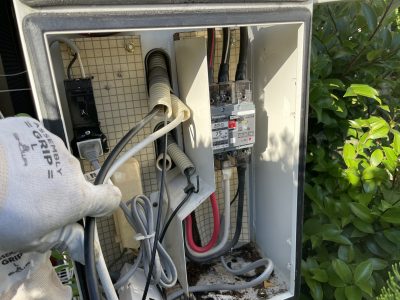

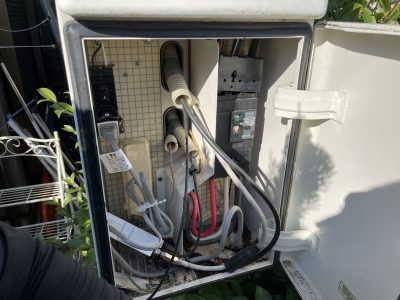

中蓋はこんな感じです(*’ω’*)

今回は、こちらの主幹ブレーカーが不良で、

盤自体も古いので、盤一式交換することになりました(*’ω’*)

まず、２次側電線に番号をふります(*’ω’*)

既設と同じ配列にしておくと問題がないので、基本は、同じところに

同じように接続すれば何も考えることは無いです(*’ω’*)

この回路は、あと工事でモールにて床に立ち降りています(*’ω’*)

リビングエアコンが単独で後工事で配線されたようですので、



この２００V回路がどれどれかというのも、きっちり把握しておか

ないと、別回路に２００V送ると機器を焼損することになります(; ･`д･´)



さて、停電させてもらって、分電盤取替です(*’ω’*)

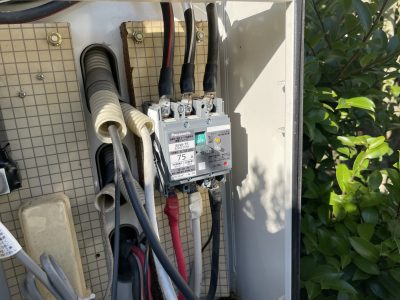

主幹ブレーカーの１次側ですが、癒着して固い場合がほとんどで、

ビスのネジをボケさせてしまうと大変なので、



私の一番信頼している、

【ベッセルのプラス３　マイナスドライバー】

これで固いビスも緩めることができます(*’ω’*)



こちらは活線作業の為、

一本外しては、テーピングをして、

一本ずつ作業すれば怖くはない(‘ω’)！

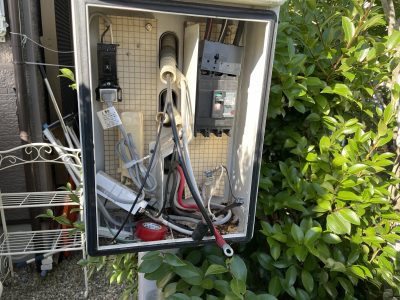

２次側配線も外します(*’ω’*)

古い分電盤を外します(*’ω’*)



新しい分電盤の下部に、あと工事で露出配線している

モールに向けての電線穴をあけてから、

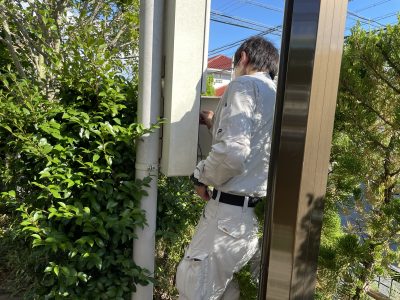

分電盤取付(‘ω’)ノ

ちょっと加工して、できるだけ目立たない端のほうで

エアコン用の電線をいれます(‘ω’)



前の主幹ブレーカーは心線を差し込み接続するタイプでしたが、

今はきっちり圧着端子でビス留め接続のため、

圧着端子を取付します(*’ω’*)



これも電気は通電している状態なので、一本ずつ作業(*’ω’*)

そして一本ずつ接続(*’ω’*)

２次側配線も接続完了です(*’ω’*)

２００V回路は、２Ｐ２Ｅのブレーカーの２００V回路に

きっちり切替てからの

接続です(*’ω’*)

したの段は、右側がN相で白色ですが、

２００V回路の箇所だけ、わざと、黒白逆にして、

２００V回路ですよという明示をしておきます(*’ω’*)



白のIVを赤色のテープで巻くと一番わかりやすいのですが、

ちょうど赤テープがありませんでしたΣ( ﾟДﾟ)

赤と黒で接続されていれば、誰がみても２００V回路だとすぐ

わかるから視覚的にも効果的です(‘ω’)

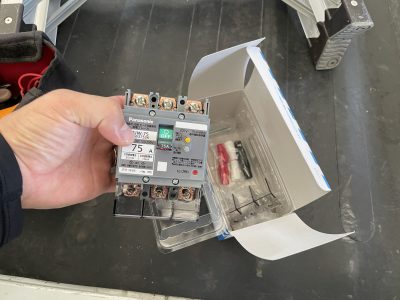

あと、HBブレーカーだと、心線が９㎜ほどしか剥いてないのですが、

コンパクトブレーカーは１５㎜心線を剥いて差し込まないと

いけません(*’ω’*)

しっかり差し込んでいるかどうか、このオレンジのハンドルが

下がってきて確認できます(*’ω’*)



古い電線をそのまま差し込んだら、差し込み不良でこのオレンジ色の

印がでないので、その回路には電圧がかかりません(; ･`д･´)



『他の電気屋さんが分電盤を変えてから何か所か電気がきてない』

と依頼を受けて、分電盤を調べたら、この差し込み不良で何カ所か

ブレーカーの差込を手直ししたことがあります(; ･`д･´)



こんな初歩的なミスをする電気工事士が世の中いるんだな、、などと

呆れながらも、修理したのを覚えています(; ･`д･´)

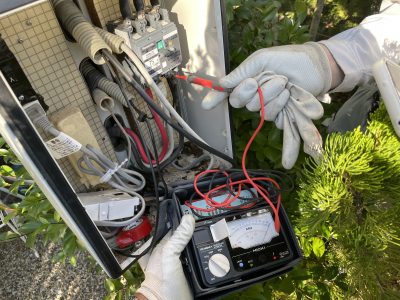

電気を送る前に、絶縁測定をしておきます(*’ω’*)

悪い回路があれば、お家の方に報告しておきます(*’ω’*)

モールも加工カットして納めます(*’ω’*)

これでブレーカー投入(‘ω’)

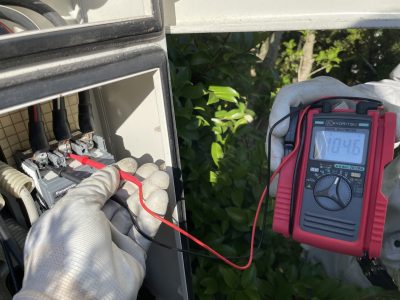

各回路電圧があるのを確認します(*’ω’*)

あとは、回路名をわかるところはきっちり、調べて

記入しておきます(*’ω’*)

蓋をとりつけして作業完了です(*’ω’*)



最後に、万一漏電などで、停電した時の処置のしかたを

お家の方にわかりやすく説明しておきます(*’ω’*)



電気の使いすぎで停電した場合は、各回路の子ﾌﾞﾚｰｶｰが

パチンと落ちるだけで、全停電にはなりませんが、



漏電の場合は、主幹ブレーカーが落ちます(; ･`д･´)

その際、



右の窓に　黄色い色で『異常』　と表示

されるので、　漏電ですよというのがわかります(*’ω’*)



この状態ですと、そのまま主幹ブレーカーのハンドルをオンにしようと

しても上がりませんので、



①右の子ﾌﾞﾚｰｶｰを全部　オフにする

②そうすると、左の主幹ブレーカーが　オンにできる

③右の子ﾌﾞﾚｰｶｰを一つずつ　オンにしていく

④主幹ブレーカーが落ちる回路がどれかあり、それが

わかったら、その子ﾌﾞﾚｰｶｰはオンにせず、他の回路はすべて

オンにすることができる

⑤悪い回路をオフのままで、近くの電気工事店さんに連絡し

絶縁改修工事をしてもらう





、、という流れで問題を解決します(*’ω’*)



わからなかったら、まず電気屋さんに電話すれば、上記の手順を

教えてくれるか、すぐ駆けつけてくれるとおもいます(‘ω’)ノ





はい、みなさまこんにちは( ﾟДﾟ)！

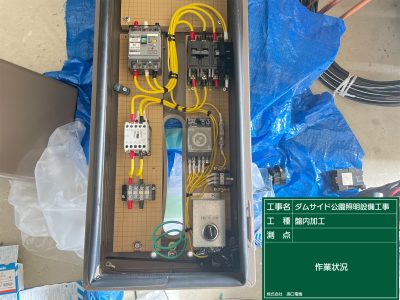

盆明けからの工事での下準備で、制御盤を組んでましたが、

マグネットのコイル電圧を２００Vから１００Vに代えたり、

端子台をつけたり、、みたいなので、

すこし手を加えました(‘ω’)

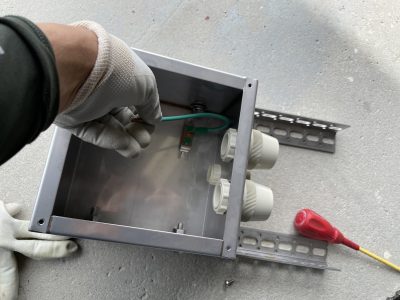

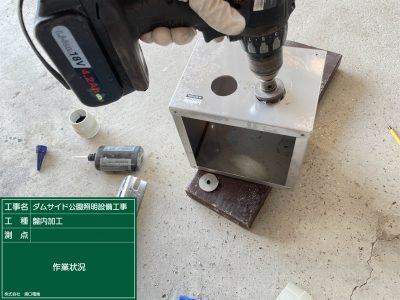

プルボックスへ入るPFDのボッコンの穴もあけておき、



ボックスアースのひげ線もつけておきます(*’ω’*)

このアースの端子って、今でこそ小さいボルトになってますが、

だいたい、ここだけデカくて、3.5sq-8　とか5.5sq-8のように

８の圧着端子がいるので、手持ちがなかったりしました(; ･`д･´)



普段はだいたい５，か６穴の端子をよく使いますので、

８穴や１０穴の端子を使うとなったら大きなブレーカーになる為

14sqや22sqなどの圧着端子しかあまり箱にいれてなかったします(‘ω’)



ちょっと軽トラとかダンプに接続の用意を積んでいったりすると

アース用の端子やキャップをよく忘れたりします( ;∀;)



そんな建柱作業などの土方仕事の時はハイエースで行かなかったり

する為、忘れ物のないように



事前に準備できることはしておくわけですね(*’ω’*)



お盆休みにはいり、これからすこしでも気温が下がって

涼しくなることを祈ります(; ･`д･´)



はい、みなさまこんにちは( ﾟДﾟ)！

三田市依頼の、某公園内の引込柱新設の件ですが、

照明盤仮撤去！引込柱新設準備！

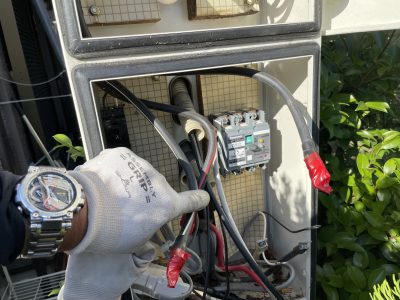

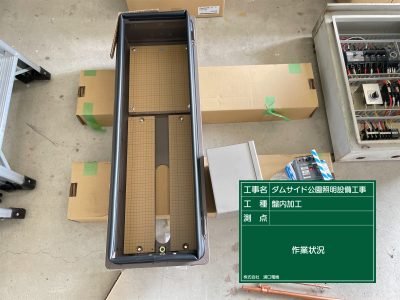

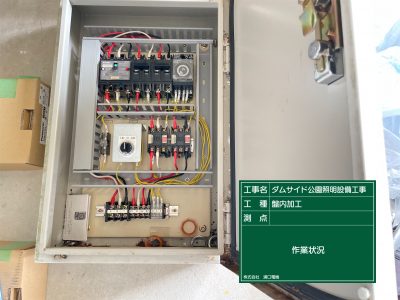

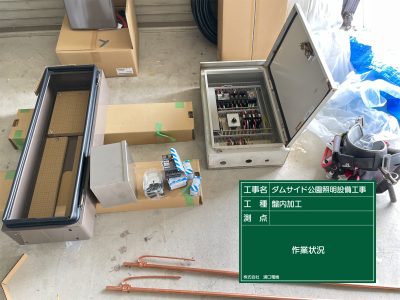

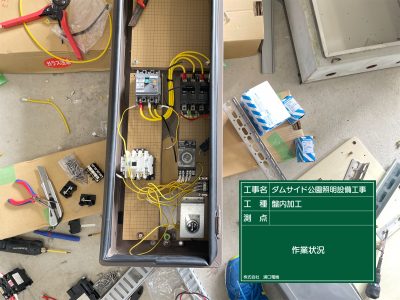

仮に撤去してきた制御盤を、

新しく新設する引き込み盤の中に移設し、組み換えします(*’ω’*)



新しく盤を中身から制作するととてもコストがかかる為、

現状の部品を流用して、つかえるものは使って、

消耗品などは交換しながら組立します(‘ω’)

こちらが撤去してきた盤の中身です(‘ω’)

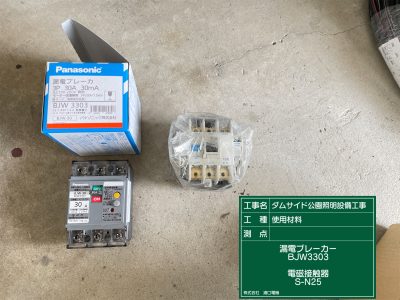

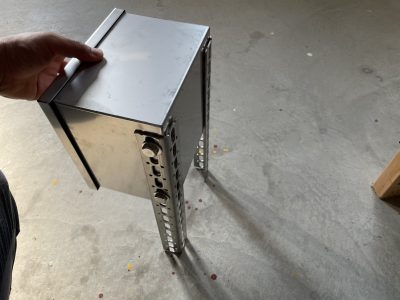

そして、こちらが、スッキリポールに取り付ける、

スッキリボックスです(‘ω’)

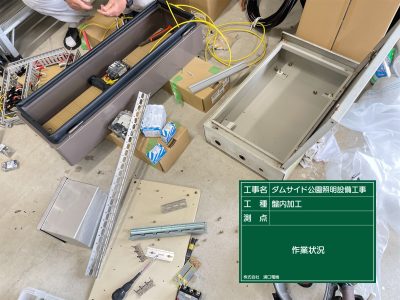

こちらに移設しながら組み立てます(‘ω’)

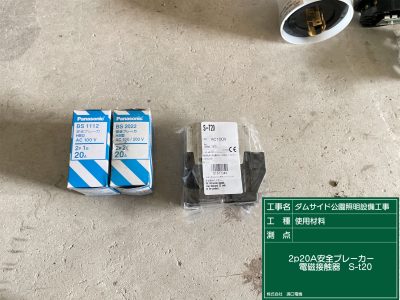

ブレーカー類やマグネットスイッチは、３０年ほど経過している

ものなので、この際交換させてもらいます(‘ω’)

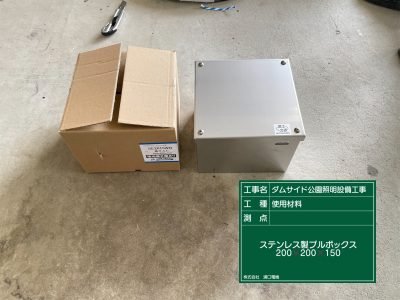

一方で、２次側の既設配管をどこかで接続して切り替えないと

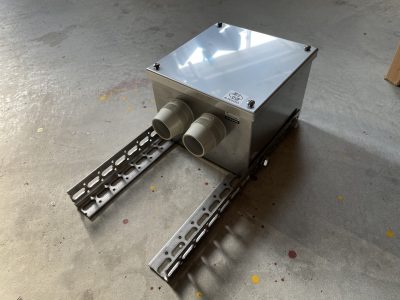

いけませんので、プルボックスを設けます(‘ω’)



新しい引込柱まで既設電線が足りないので、

途中で自立させて接続するように加工しておきます(*’ω’*)

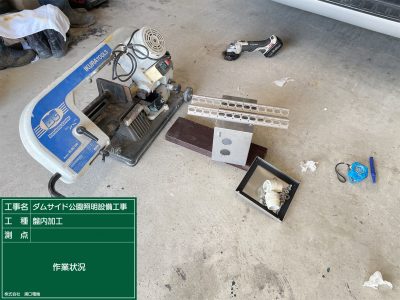

ステンレス製の穴あきアングルを切って、

ボックスに固定するのですが、

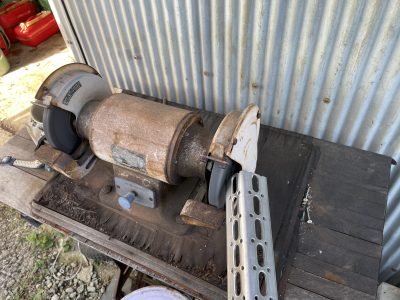

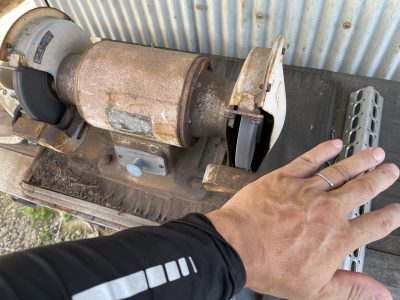

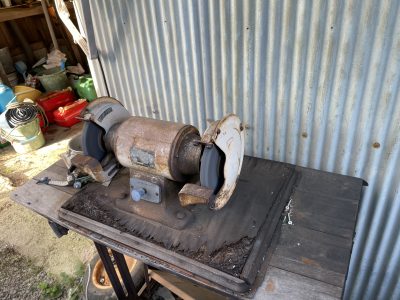

角のバリをとるのに、弊社では倉庫に昔から研磨機があります(‘ω’)

このように外の庇の下とかに４０年くらい前から設置されて

るのですが、いまだにちゃんと動いています(; ･`д･´)

真ん中にスイッチがあって、引っ張ったら、

光束で左右の砥石が回転します(; ･`д･´)

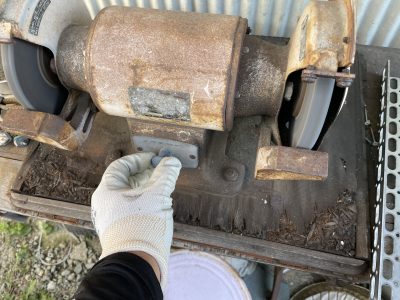

で、こうやってバリを取るわけですけど、、



昔からこの形のままでして、

幼少期、わんぱくな少年だった私は外で遊んでて、

この機械を興味本位で動かしてしまうわけですね(; ･`д･´)



で、手が当たり、深い傷を負い、血まみれになったのを

覚えていますΣ(; ･`д･´)

ちょっとわかりずらいですが、当時は結構ぱっくりと

削れてしまいました( ;∀;)



子供が安易に触れるところにこんな危険な機械を電源入れっぱなしに

してるのもどうかと思いましたが、、ちょっと悲しい過去でした(; ･`д･´)



充電工具やグラインダーなどの電動工具も、【研削砥石取扱い】

などの特別教育を受講していないと基本は取り扱ってはいけないくらい

ちょっと誤ると、甚大な災害につながる危険があります(; ･`д･´)



その人は気を付けていて、当たり前と思っていることも、

人によって、そして、子供にはわからないことはたくさんあるということ

ですよね(; ･`д･´)



ちょっと話は脱線しましたが、プルボックスの加工もおおまかには

完了しました(*’ω’*)



あとは、建柱作業日を待つのみです(*’ω’*)

現場で、盤の組み換えやプルボックスの加工をすると

道具もたくさん必要で、現場での時間もかかるので、

自社倉庫で準備できるものは、雨の日や空いた時間ですることにより



現場でのしごとの効率化を図る仕事のやり方が、私はすきです(*’ω’*)

毎日どこか現場へひっぱりだこな業者様はそんな風にはいきませんが、

弊社は、ボチボチ、マイペースで仕事しておりますので、



このブログを通じて、そうした社風であったり、いろいろな作業をする

楽しみみたいなものが伝わればいいなと思っています(*’ω’*)
