はい、みなさまこんにちは( ﾟДﾟ)！

田舎の戸建ての年配の方は、量販店にいくのも億劫で

メーカーやグレード、、いろいろありすぎて

何をどう選んだらいいかわからない(; ･`д･´)



、、そんな境遇のお客様からよく仕事の依頼がきます(*’ω’*)



あまり機能が要らない人に、空気清浄や加湿付で

リモコンがボタンいっぱいある製品を売りつけるようなこと

できませんよね(; ･`д･´)、、

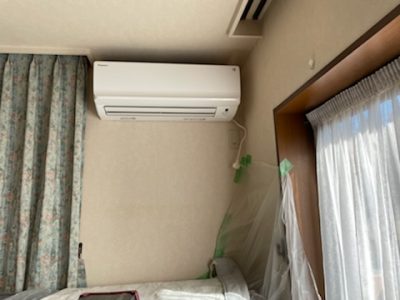

本日のお客様は、できるだけリモコンがシンプルがいい

ということなので、一番下のグレードにはなりますが、

安価で使いやすいのが売りです(*’ω’*)

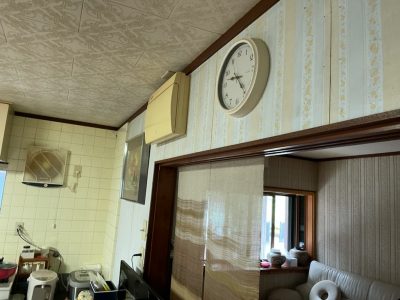

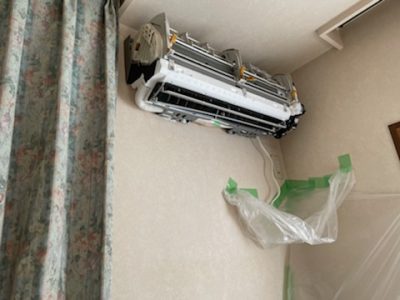

既設のビーバーエアコン2.2kWをまず撤去します(*’ω’*)

部屋は６畳ですが、

弊社ではめったなことが無いと、2.2kwの６畳用のエアコンは

取付しません(; ･`д･´)



都会と違って、山奥だったり、冬場はマイナス温度になる三田市、、



すこし容量をあげておかないと、フル運転して

電気代も高くつきますし、

何より、機械が無理をし続けるから長持ちしません(; ･`д･´)

当ブログでも以前述べたように、



坂道を軽自動車で唸りながらのぼる、、のと

トラックやベンツなどの大きな車が同じ坂道を上るのは



どちらが軽快でエンジンに負担をかけずに走るかは容易に

想像できますよね(‘ω’)



2.2kwを６～８畳用の2.5kwに容量をあげたところで

値段の差なんて１万円から２万円程のものなので、



そこはパワーの少し余裕のある機器を選定することで、

厳しい暑さ、寒さでもすぐに部屋の温度は快適になります(*’ω’*)



【エアコンの効きが悪いから見に来てほしい】

という依頼がたまにありますが、



たいてい部屋の大きさパツパツの容量でエアコンを選定して

いたり、１０年ほど経過しているエアコンがついていたりしますが、



ランニングコストのほうがかかるエアコンでは、

初期投資をしっかりすることで、



長持ちさせれて、快適で、ランニングコストも小さく

することができます(‘ω’)ノ



安いからといって、目先のことしか考えずに

エアコンを買ってしまわないように注意しましょう(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

２００V用コンセント増設、そしてルームエアコン新設工事の

つづきになります(‘ω’)

200Vコンセント増設、ルームエアコン新設！①

前回では、天井隠ぺい配線、エアコンの貫通穴まで進んで

るので、

屋外のダクト配管からすすめていきます(‘ω’)

人それぞれやり方いろいろあると思いますが、

弊社では、主に室内機 – 室外機間の連絡電線を先に室内機と

接続したものを貫通穴に通して

室内機を設置してしまいます(‘ω’)

そうすると、外と屋内側のやりとりが終わってしまうので、

屋内側の作業はほぼ終わります(‘ω’)

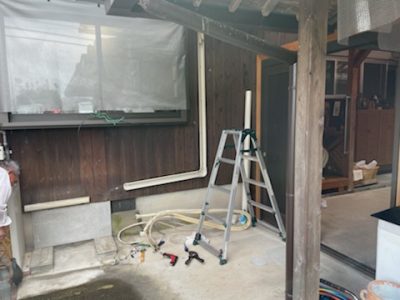

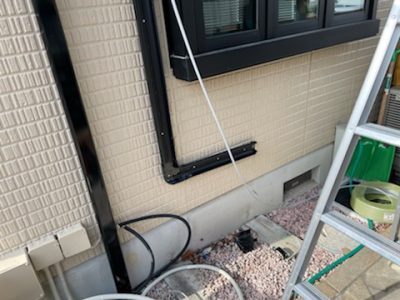

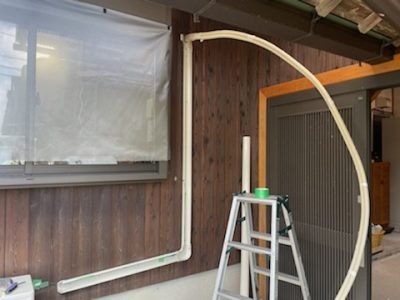

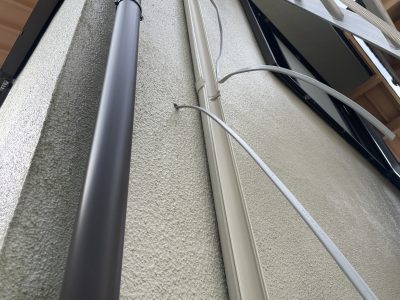

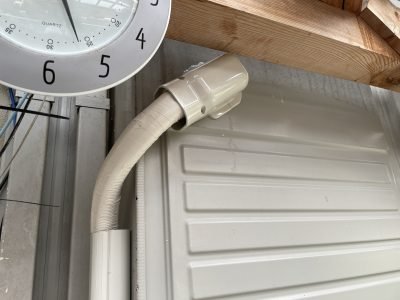

スリムダクトを配管します(‘ω’)

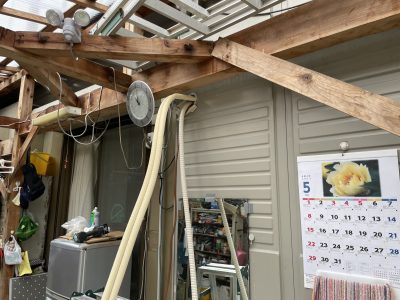

窓の上から貫通穴より出てきた冷媒配管は、出隅を曲がって

雨樋をまたいで、手前の外壁沿いを立ち降りていきます(‘ω’)



出隅の曲がりはフリージョイントで化粧します(‘ω’)

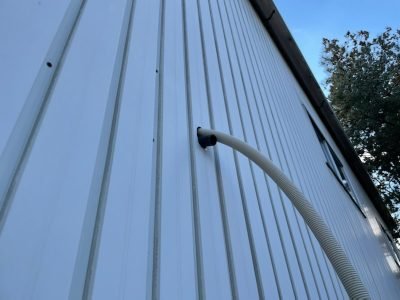

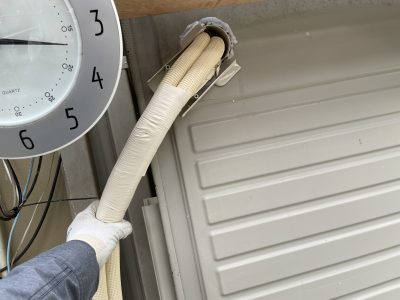

まず貫通穴から出てきた配管類でも

ドレンホースを先に継ぎ足して、勾配を気にしながら、

ダクトの中でも常に一番下を走るように並べます(*’ω’*)



フレアの接続より、水漏れのほうが重要な要素なので、

まず排水の勾配、そしてドレンの接続、

ここをきっちりおさえないとえらい目にあいます(; ･`д･´)

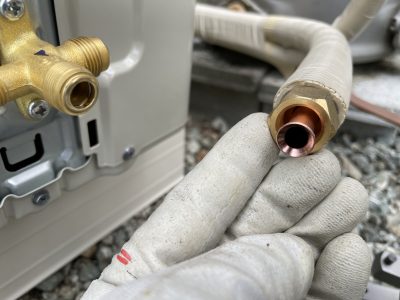

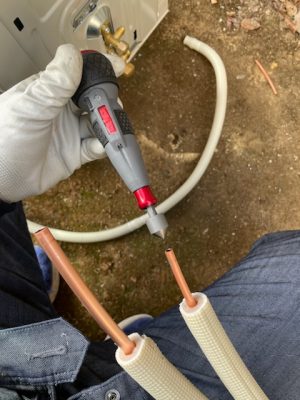

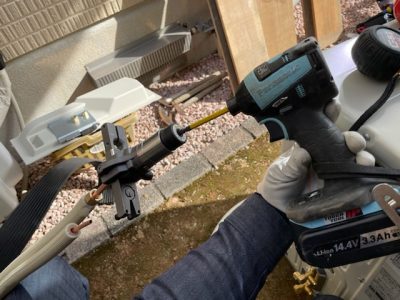

冷媒配管の先端を　超軽量フレアツールの

700-DPC　でクイック作成します(*’ω’*)

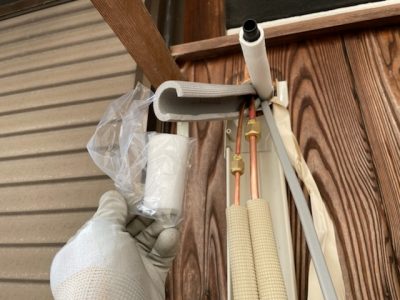

冷媒配管を出隅で化粧するフリーｼﾞｮｲﾝﾄに通してから、

接続していきます(*’ω’*)

接続時はもちろんガス漏れ防止剤のナイログをつけて

おいて、接続します(*’ω’*)



接続し終えたら、配管を伸ばしていきます(*’ω’*)



先に入れておいた、フリーｼﾞｮｲﾝﾄを曲げて、雨樋をかわして

いきます(*’ω’*)



最後にエンドカバーを取付し、ダクトを仕舞します(‘ω’)



室外機側のフレア加工も先にしておいて、

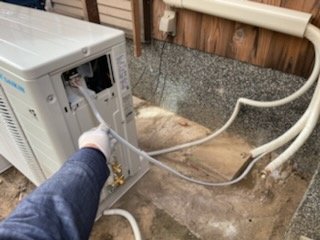

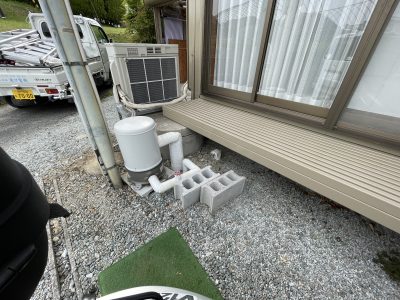

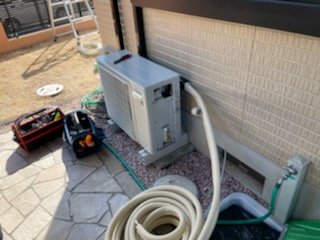

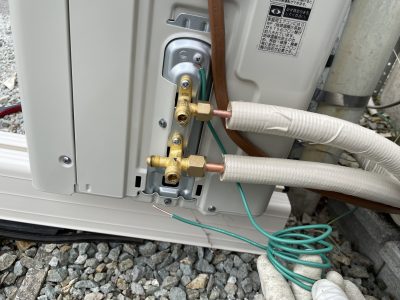

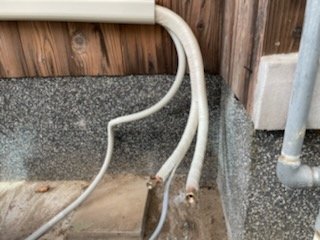

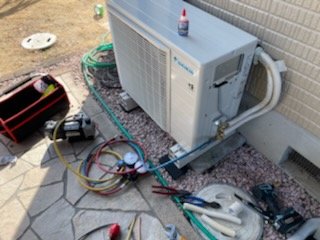

室外機を設置して、冷媒配管と、連絡線を接続(*’ω’*)

ちょっと接続場所がせまいのですが、



この位置に室外機をおいて欲しいという要望なので

メンテナンスはしにくいですが、仕方ないです(; ･`д･´)

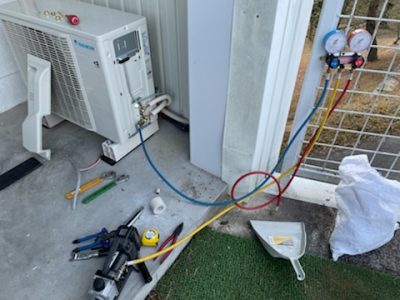

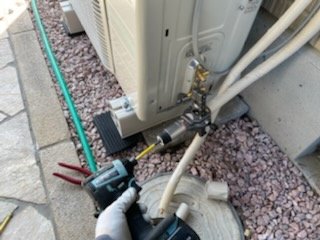

真空引きを十分行い、、

メンテナンスカバーをなんとか閉めて、室外機側は

完了です(‘◇’)ゞ

パテやコーキングなど処理も完了しました(‘ω’)



動作確認をして、冷房運転をしばらくかけて

ドレンから排水がでるのを確認して、作業完了です(‘◇’)ゞ

はい、みなさまこんにちは( ﾟДﾟ)！

先日墓地内での杉の木伐採をご紹介したお寺の

台所にて、エアコンを新設致しました(‘ω’)ノ



高所作業車、チェーンソーにて杉の木伐木！①



弊社は、エアコン新設に伴うコンセントの増設などが

が得意でして、

今回は、そんな電気と空調工事が同時進行するタイプの

工事のご紹介です(‘ω’)

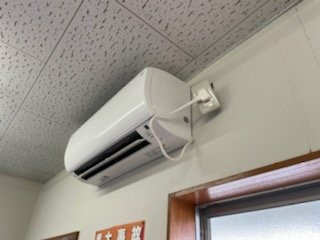

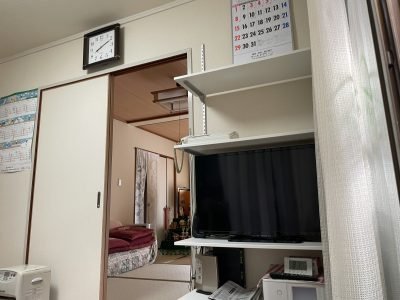

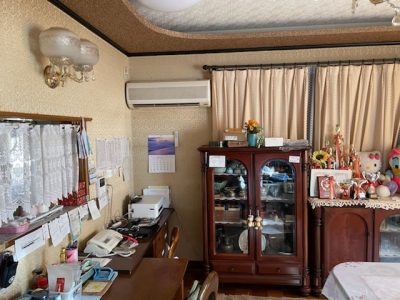

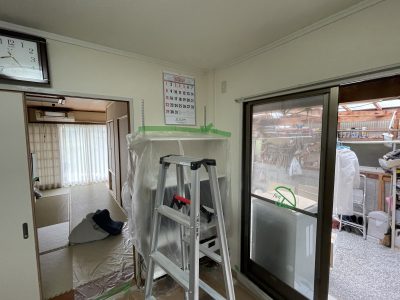

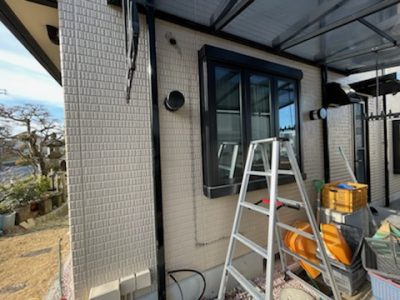

台所の窓上にエアコンを設置するので、

２００V用のコンセントもこちらに新設致します(‘ω’)ノ

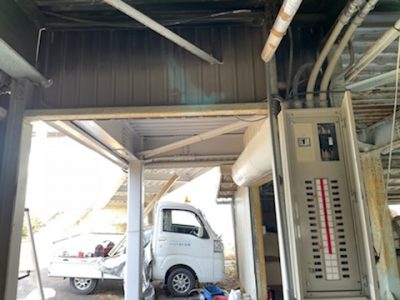

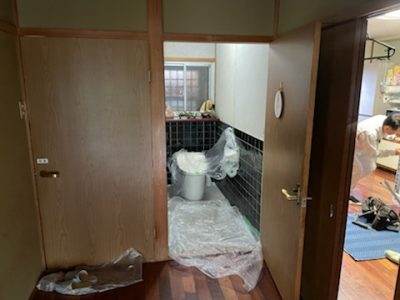

台所内に分電盤があるので、

画面右の袖壁奥に隠し板にて天井裏がのぞけて、

コンセント増設の為の天井内隠ぺい配線も同時に行います(‘ω’)ノ

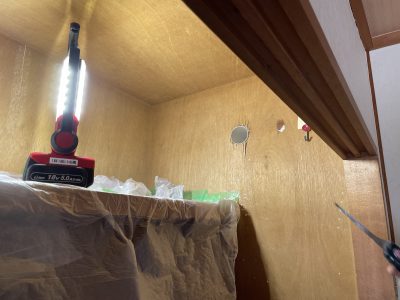

窓上で冷媒配管用の貫通穴を開けて、

裏庭へ配管を立下げていき、



出窓の横に室外機を設置してほしいとのことです(*’ω’*)

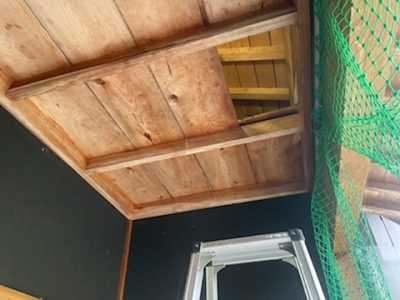

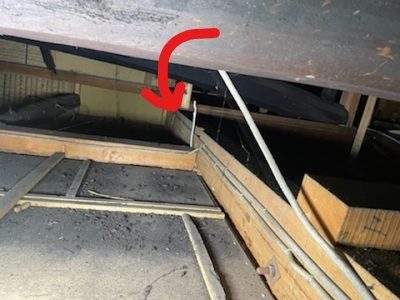

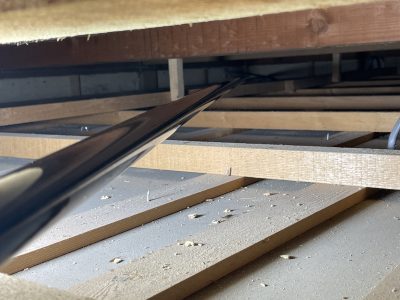

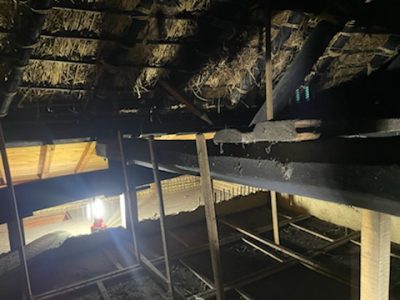

さて早速、天井をペラリとめくって天井内をのぞく、、(‘ω’)ノ



窓上のエアコン設置箇所へは配線は簡単なのですが、、

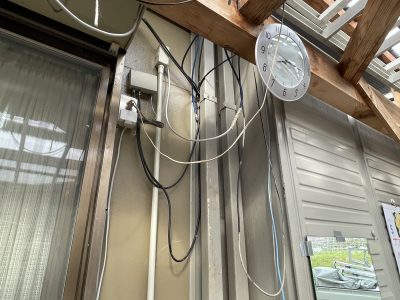

分電盤の上にはたくさんの配線が集まってきており、、

なかなか難しい感じですが、



そこはプロとして何としてでも隠ぺいしたいと思います(; ･`д･´)

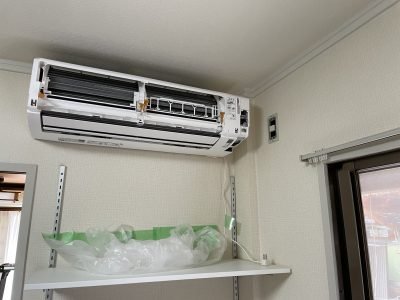

室内機設置の準備を進めている間に、



分電盤から予備線や通線棒などを入れて

配線作業を進めます(*’ω’*)

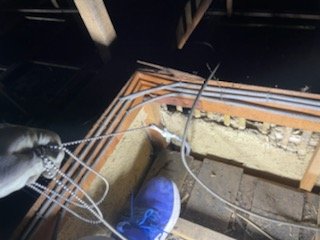

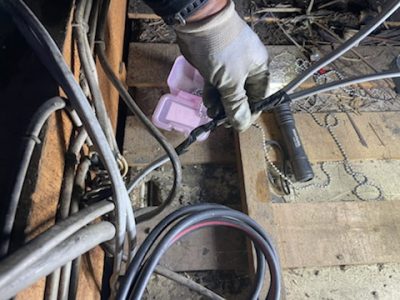

この形状記憶する、【クネクネスチール】など

いろんなものを天井裏にめがけて突っ込んでいると、



数分後もがいた挙句に、

オレンジを通線棒がやっとでてくれました( ;∀;)

６ｍ伸びるケーブルフィッシャーでそれをひっかけます(*’ω’*)



オレンジの通線棒の先にVA電線をくっつけて、そのままひっぱり

こみます(*’ω’*)



貫通穴を開け、

エアコン用コンセントの配線を天井内へ放り込みます(*’ω’*)



こちらも引っ張り棒で電線を手繰り寄せ、

この位置で、分電盤からの配線とジョイント(*’ω’*)



ナイスハットをかぶせて、いんぺい配線を終わらせます(*’ω’*)

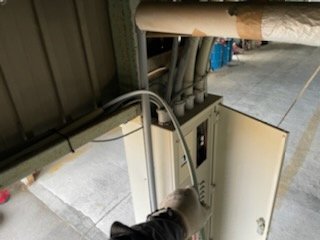

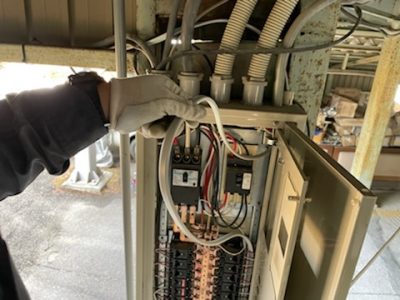

分電盤内の配線を仕舞してしまいます(*’ω’*)

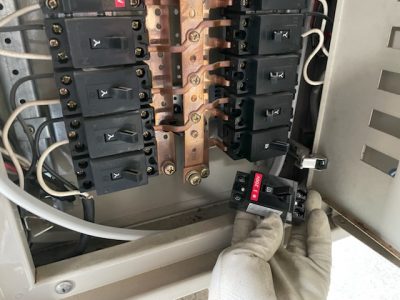

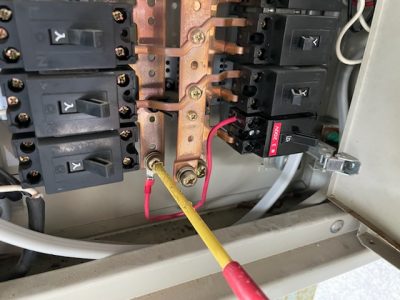

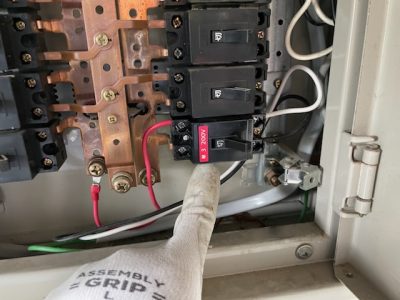

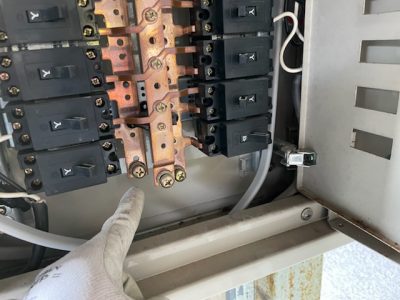

昔のナショナルの分電盤ですが、１００V回路を

停電によって母線バーを細工して２００V回路へ切替します(‘ω’)

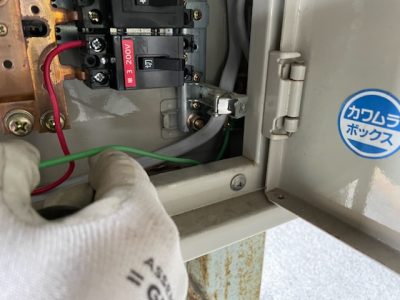

２００V用ブレーカーを取付、そして配線を接続(‘ω’)

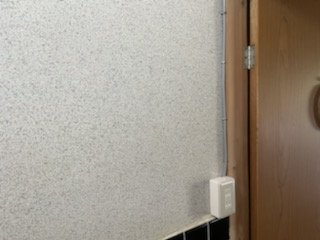

モールにて立ち下げを化粧(‘ω’)

コンセント取付です(‘ω’)



次回へ続く(; ･`д･´)！







はい、みなさまこんにちは( ﾟДﾟ)！

前年度も年に２回ほど依頼をいただいたお客様から



今年度も既設の移り変わりにと、ルームエアコンの

お掃除を依頼がきました(*’ω’*)



↓前回の様子はこちら

ルームエアコンフィルター清掃！



こちらのお客様は愛猫家でして、

猫さんの毛が舞うので、エアコンのフィルターにどうしても

毛がひっかかったりして、

プラス煙草を吸われるので、定期的に洗浄しないと

エアコンの効率が悪くなるのをしっかりと自覚されています(*’ω’*)



まずは２階のエアコン(*’ω’*)

こちらでも猫さんは寝ているので、多少は猫の毛が気になる

との事ですが、見た感じはそんなに汚れていなさそう(*’ω’*)

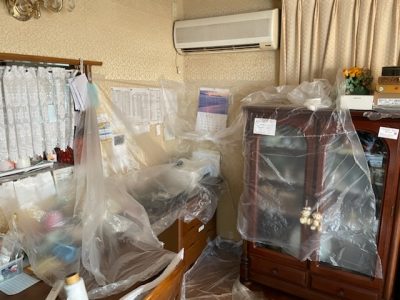

養生し、洗浄スタート(*’ω’*)！





フィルターは煙草の煙の影響でうっすら茶色になっていますが

そんなに汚れてはいません(*’ω’*)



お掃除ロボの中を見てみます(‘ω’)

お掃除機能があるからと言って、そのまま放置していては

いけません(; ･`д･´)

ここに掃除してくれた埃やゴミが溜まるので

それは人為的に捨てないといけません(; ･`д･´)



こんな感じで、猫の毛や埃が少しではありますが

溜まっています(‘ω’)



こんな小さな埃ですが、眼には見えにくいですが、

部屋の中を浮遊していたということです(; ･`д･´)



綺麗にふき取ります(*’ω’*)



フィルターも水洗いや洗浄スプレーなどで洗えば、

スッキリ(*’ω’*)



本体もきれいに磨くと、黄ばんだ汚れがとれました(*’ω’*)

また新品のような輝きを取り戻しました(*’ω’*)





さて、続いて、１階の普段一番滞在が長い部屋のエアコンです☆

ご主人様と愛猫様が普段一番長くこの部屋におられるので

煙草のヤニと猫の毛は一番エアコンが吸い込みやすく

影響を受けやすいことでしょう(*’ω’*)



お掃除機能により、溜まったダストボックスを外してみます(‘ω’)



猫の毛がくるくると圧縮されたような埃が少し溜まってます☆

洗い埃やゴミはここでキャッチされます(*’ω’*)

フィルターを外すと、ヤニで茶色く変色してますね(; ･`д･´)



洗浄後、透き通りました(*’ω’*)



本体カバーなどもご覧のようにヤニで変色しているので

綺麗に洗います(*’ω’*)



フィンや桟に付着した汚れも

綺麗に取り除きます(*’ω’*)



本体の白い部分はきれいにクリーナーで汚れを

落とします(*’ω’*)



フィルターとお掃除ロボをセッティングし、、



お掃除完了です(*’ω’*)



この夏を経て、また秋にでも声がかかれば

再び綺麗に洗浄したいと思います(*’ω’*)



はい、みなさまこんにちは( ﾟДﾟ)！

本日はルームエアコンの取替作業です(‘◇’)ゞ

ずっと使われていない北面６畳間のルームエアコンが

もう３０年ほど前のものということで、今回更新です(‘ω’)

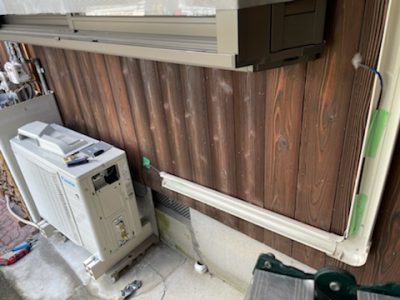

北川の外壁が出窓になっており、まどの上に室内機がついて

いまして、

スリムダクトはSD-66で細いのですが、壁の色に合わせて、

下の板の茶色に塗装されていたので、

使えるなら再使用してほしいということです(; ･`д･´)



そして６畳間といえども、北面に窓がある為、

冬は寒い外気の影響をモロに受けます(; ･`д･´)



壁やガラスから、熱や冷気は通過して家の中に

入ってくるのをみなさまは御存じでしょうか？



たとえば夏のあつい太陽からの熱が、家の中に

熱が壁や窓、屋根などから侵入してくるのですが、



その中でも、窓からの熱の侵入が全体の７０％と

言われています(; ･`д･´)



つまり明るくなる、通気性を良くしたいと言って

窓を沢山設置すると、外気温の侵入率も高くなるという

ことです(; ･`д･´)



北面に窓がある場合は、冬場に暖房が効きにくく、

南面に窓がある場合は、夏場に冷房が効きにくい！



ということを頭に入れて、エアコンの容量を考えましょう(*’ω’*)



まずは冷房運転し、ポンプダウンです(*’ω’*)

ガスが回収できたので、古い配管の撤去です(‘◇’)ゞ



外回りを撤去している間に、

室内側に養生を施しておきます(‘ω’)ノ

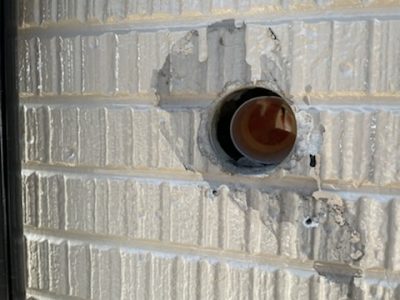

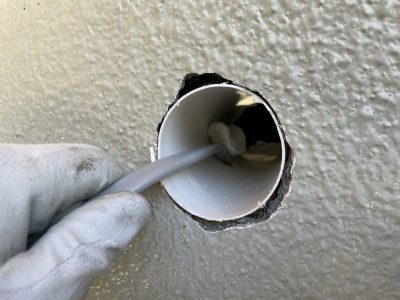

貫通部は、いつものように、貫通スリーブは入ってません(‘ω’)

弊社では、きちんとスリーブで保護し、パテ埋めします(‘ω’)



この穴から外気や音漏れ、そして虫の侵入が怖いからです(; ･`д･´)

幼少期から、ここから、カメムシやムカデが自分の部屋に侵入

してきて、何度もつらい思いをしています(; ･`д･´)ｗ

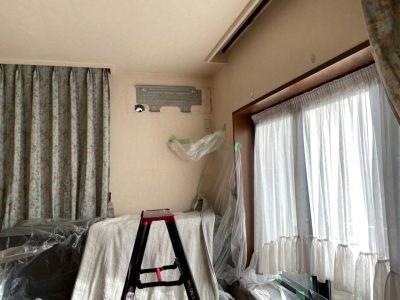

室内機を取外し、

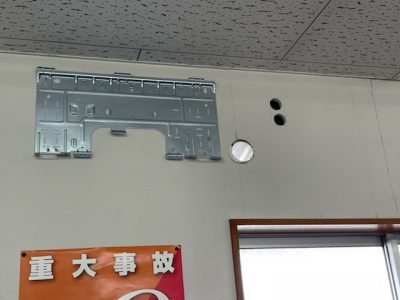

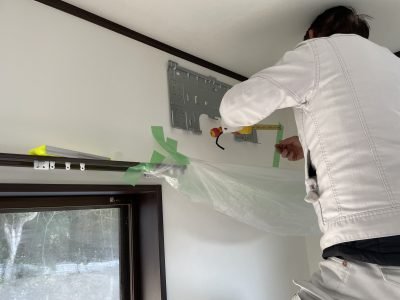

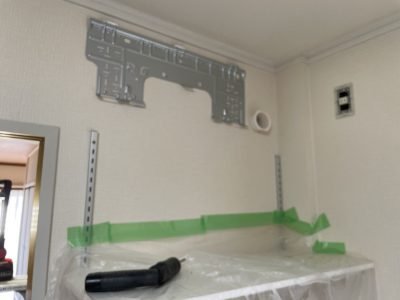

新しい室内機の取付板を設置(‘ω’)

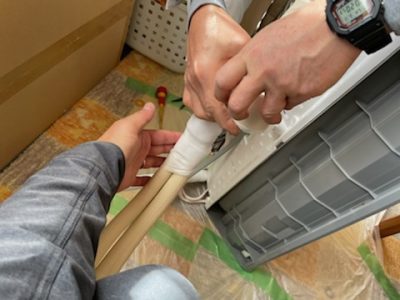

室内外連絡線を先に接続します(*’ω’*)

職人さんによってやり方いろいろありますが、



屋外側から貫通スリーブを電線をいれて、つなぎにくいので、

VAは繋いでおいて屋外に蹴りだすほうが、室内側は

セットしたら作業はほぼ終わります(*’ω’*)

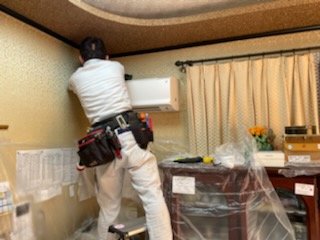

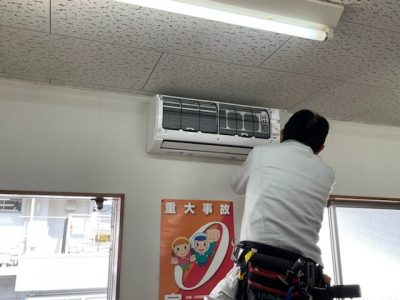

貫通穴にVA連絡線をいれていき、室内機を取付します(*’ω’*)

ガチャンとセットし、室内側はこれでおしまい(*’ω’*)



貫通からでたところで、外部の冷媒配管を接続(*’ω’*)

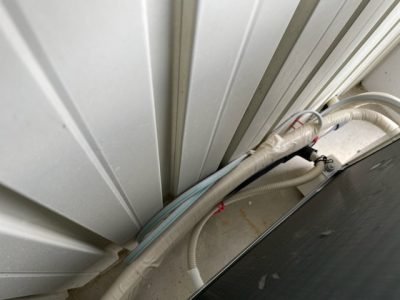

SD-66のスリムダクトだと、ほんとパンパンなんです、、。

一人で作業の場合、この66のダクトの上カバーをつけるのに

四苦八苦します(; ･`д･´)

SD-77ならば、一人でもいけますが、

これが、２階の立ち上がりでアップスライダー上とかだと

一人でカバーをしていくのは至難の業です(; ･`д･´)



ダクトは再使用で、カバーをしていきます(‘ω’)



昔なので、たいていアースもとっていませんでした(; ･`д･´)

弊社はアースは室外機側でしっかりと接地します(‘ω’)



フレアツールにて綺麗で確実にフレア加工(‘ω’)☆





室外機側も接続完了です(‘◇’)ゞ



真空引きを１０分間程度おこないます(‘ω’)

パテ、カバーの仕舞を施し、完了です(‘◇’)ゞ



試運転確認し、本日の作業完了です(‘◇’)ゞ



はい、みなさまこんにちは( ﾟДﾟ)！

ルームエアコン新設、コンセント増設工事の続きです(; ･`д･´)

ルームエアコン新設、専用回路増設①！

前回、室内機取付、電源線　隠ぺい配線まで

お伝えしておりますが、

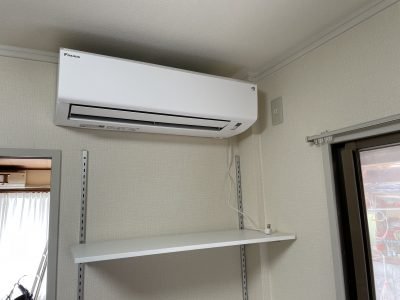

室内機はきれいに仕上がり、

配線器具も取付完了です(‘ω’)ノ

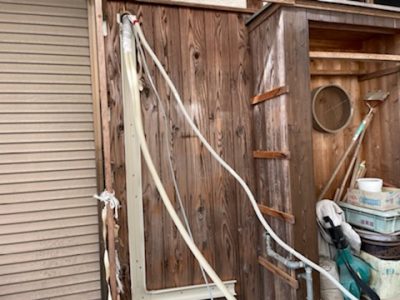

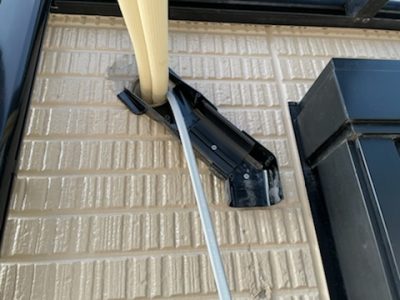

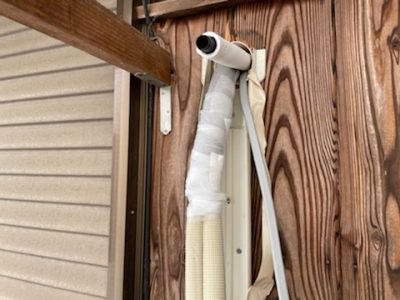

屋外は、上のヘッド部分より、配管を仕上げながら

おりてきます(*’ω’*)

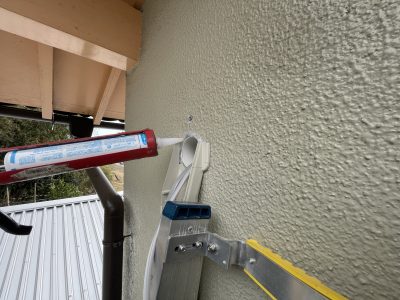

吹き降りの雨など、水の侵入には気を配って、

コーキングはきっちりヘッドの継ぎ目もします(*’ω’*)

そして、２本３本と長い立下りのダクト配管の場合、

一番下にエンドカバーをきっちりつけておかないと、

カバーの上が自重で数年後ズレテ落ちてきているのを



他のげんばでたまに見ますが、

あれはダサイです(; ･`д･´)

この

数百円のエンドカバーをつけるだけでズレ防止になるので

ケチらずつけましょう(; ･`д･´)



台所の天井裏から出ている電線の仕舞は

丸の一方出でもつけるとしましょう(‘ω’)ノ



個人的には、ダクトの中で台所天井裏の貫通穴を開けたかった

のは有りますが、

将来、外に電源が欲しい時に、とりだしやすいように、

あえて丸の一方出で留めておいて、



後で配管したりしやすいように独立させておきます(‘ω’)ノ

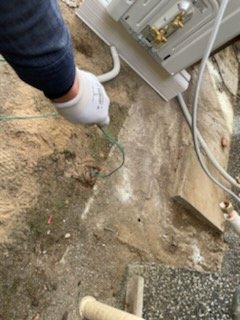

そして、分電盤よりアースをもってきているので、

室外機へアース線を配線します(‘ω’)



ジョイントして、

一応水抜きの穴をあけておいて、



ボックス、ダクトへ水が侵入しないようにしっかり

コーキング処理(‘ω’)

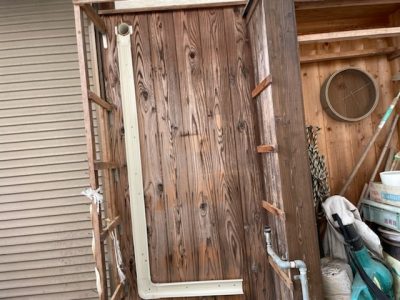

ダクト配管は完了したので、

あとは室外機への接続だけです(‘ω’)

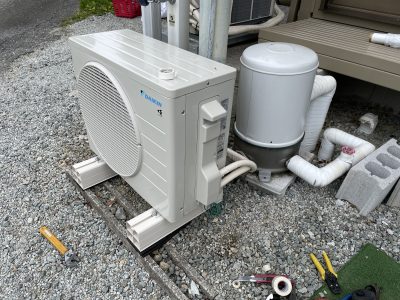

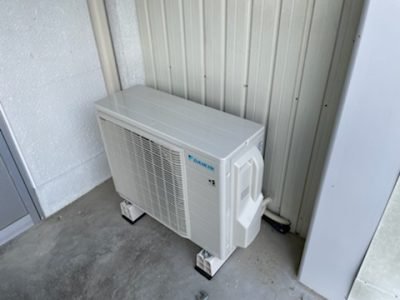

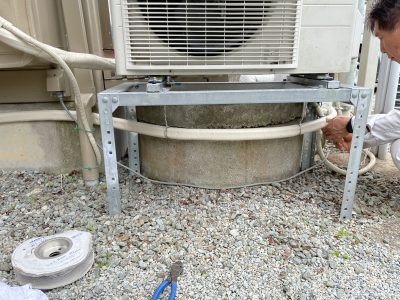

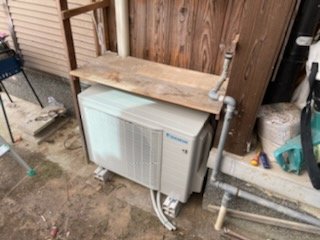

室外機を設置します(‘ω’)

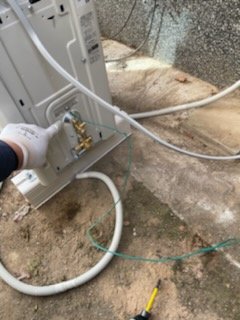

室外機へアーシング(‘ω’)

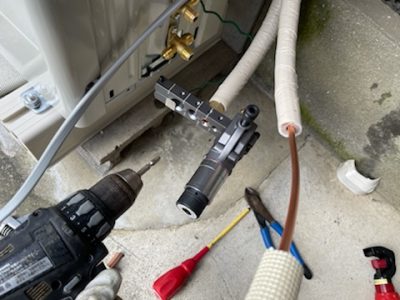

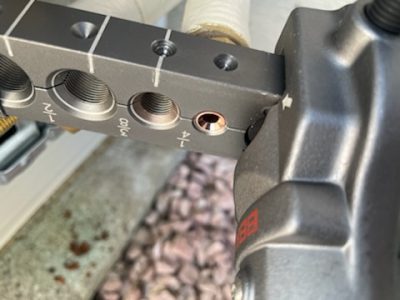

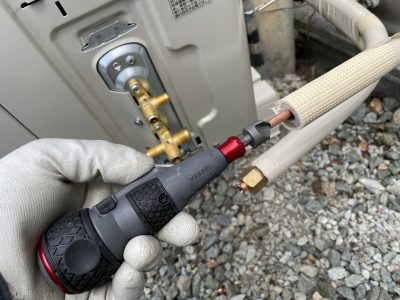

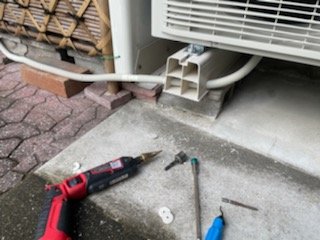

フレア加工します(‘ω’)

超軽量のフレアツールBBK700-DPC　は

ほんとラクチンで早いです(*’ω’*)



↓以前、同じようなエアコン工事を紹介していますが、

フレアツールについても詳しく書いてますので

ぜひみてください(*’ω’*)

ﾙｰﾑｴｱｺﾝ取替、ｺﾝｾﾝﾄ増設工事（BBKﾃｸﾉﾛｼﾞｰｽﾞ㈱700-DPA）　



仕上がりも超綺麗で安心(*’ω’*)

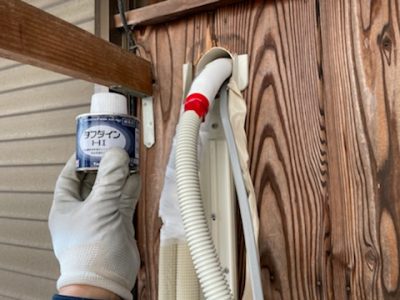

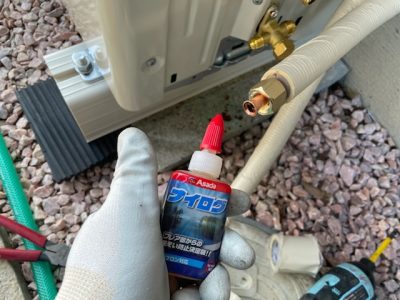

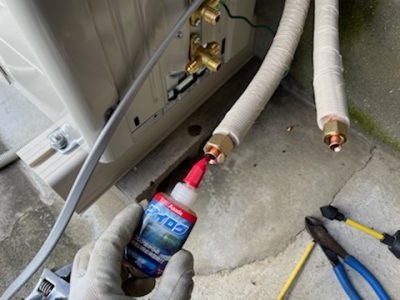

ナイログをべっちょりつけて接続、(*’ω’*)



ちなみにこのナイログの粘液が中に入っても

冷媒や本体への影響は有りませんので心配ありません(*’ω’*)



わかりますか、この粘性(; ･`д･´)

いやらしい糸をひいているのがわかります(; ･`д･´)



この粘っこいバリヤーで小さな隙間もシャットアウト

して何十年もガス漏れを防いでくれます(*’ω’*)

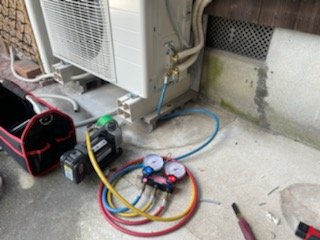

真空引きを十分行います(*’ω’*)

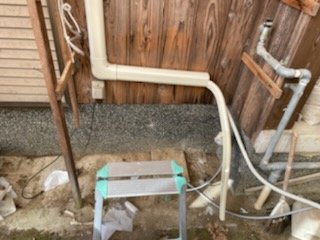

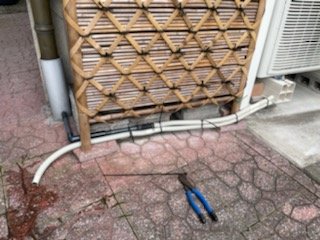

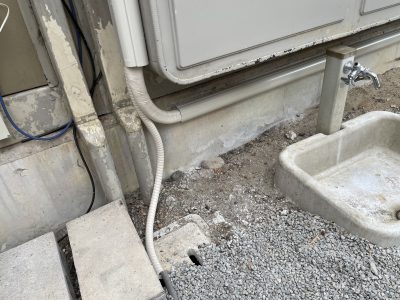

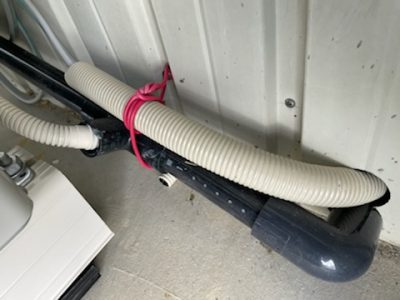

ドレンを配管します(*’ω’*)

この充電ブロアもこうした隙間の掃除では大活躍(*’ω’*)

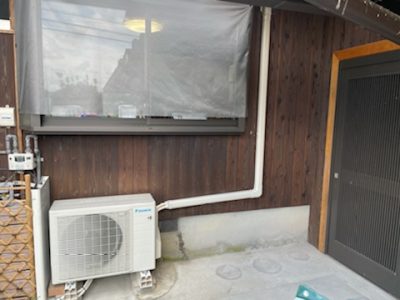

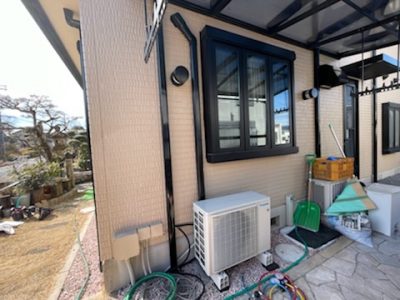

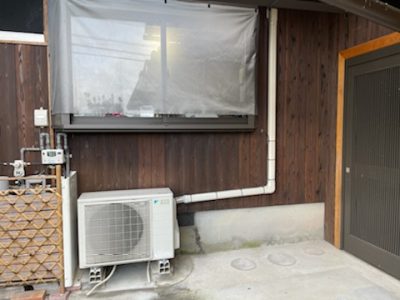

室外機まわりもきれいにおさまり

作業完了です(‘ω’)ノ





はい、みなさまこんにちは( ﾟДﾟ)

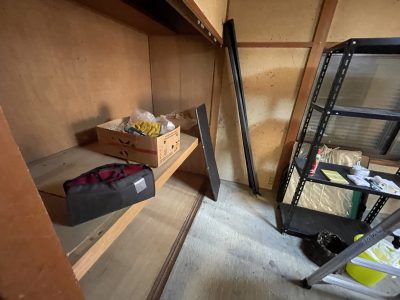

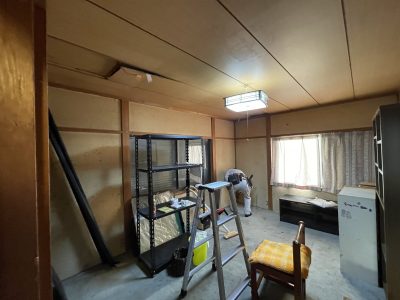

去年の暮れに物置部屋のリフォームをされていた

いつもお世話になっているお客様ですが、

ルームエアコン新設、エアコン用回路増設現調！

リフォームも済んで、エアコンを取付できる状態になりました(*’ω’*)



前回紹介したように、エアコン用の専用コンセントを増設する

工事と、リフォームした内装の配線器具仕上げも兼ねて、

今日は一日で終わらせます(*’ω’*)

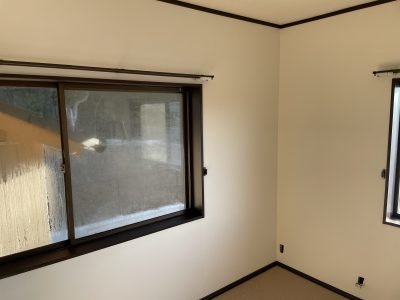

室内ですがクロスもはれて綺麗に仕上がっていました(*’ω’*)

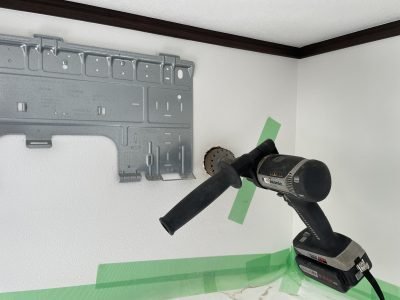

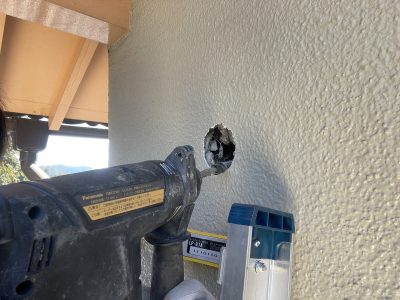

さて、まずエアコン用の貫通穴をあけます(‘ω’)ノ

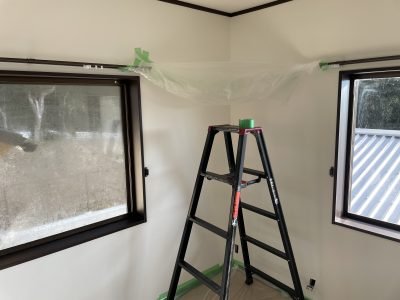

部屋全体にビニール養生をして、筋交いのチェックをします(*’ω’*)

こういう日本家屋では、中は土壁で、竹や木材を切るコア



そして、外壁側はモルタルやラスでも年数がくれているので、

まあまま固く、



サイデイング用のコアでも切れないときがあるので、

外部からはダイヤの乾式コアも必要です(*’ω’*)

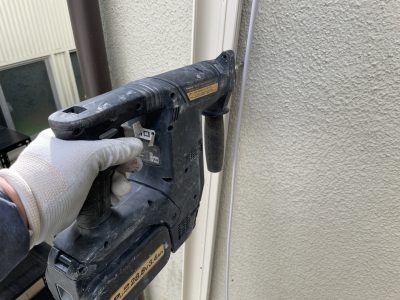

コアが面倒な人は、私のように、６㎜や８mmのコンクリートキリ

でズボズボと円形に穴を開けていけば、丸い穴が簡単にあくので

小さなハンマードリルで片手で楽をしたい人はお勧め(*’ω’*)

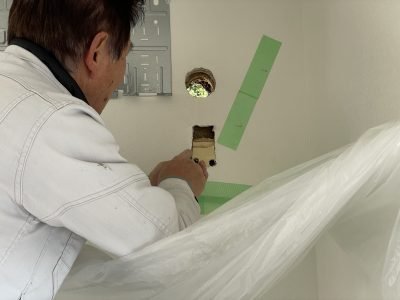

外部から電源線もいれるので、　埋込コンセント用の

開口をあけておきます(‘ω’)ノ

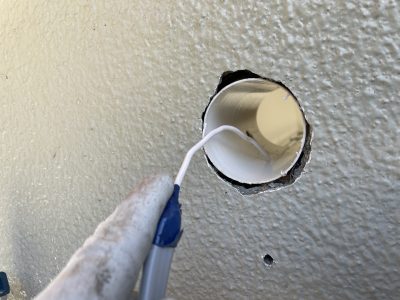

貫通スリーブの途中に壁の中に電源穴を入れる　穴を開けて

おきます(‘ω’)ノ



一階の台所分電盤から配線する、電源線の2.0㎜-3Cは

この穴に入れて、埋込コンセント用に仕込みます(‘ω’)ノ

そして、室内外の渡り線の1.6㎜-3Cも　配線しておきます(‘ω’)ノ



これで、外のダクト立下りをある程度すすめます(‘ω’)ノ

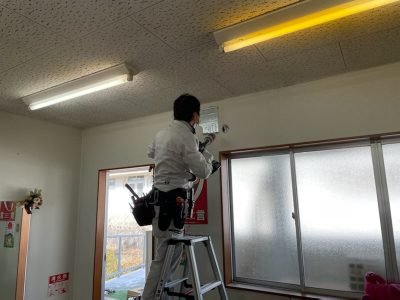

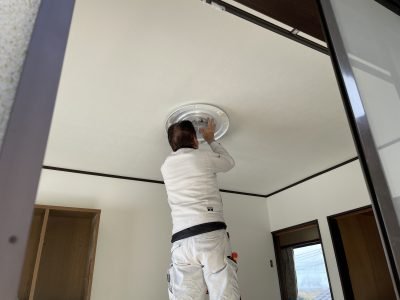

その間に、部屋内の仕上げで

照明器具をつけたり、壁のスイッチ、コンセントなどを

仕上げておきます(‘ω’)ノ

一方屋外では



SD-77スリムダクトを配管していきます(‘ω’)ノ



コーナーを取付、防水の処理を施してから、

ペアコイルとドレンホースを屋外側から突っ込みます(‘ω’)ノ

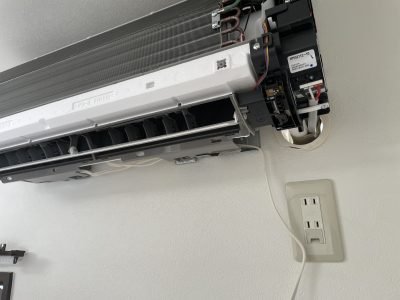

室内で、室内機と冷媒配管を接続します(‘ω’)ノ

接続できたら、室内機をつけてしまいます(‘ω’)ノ



ガチャっと取付完了(‘ω’)ノ

エアコン用のコンセントも埋込できれいに

取付できています(‘ω’)ノ

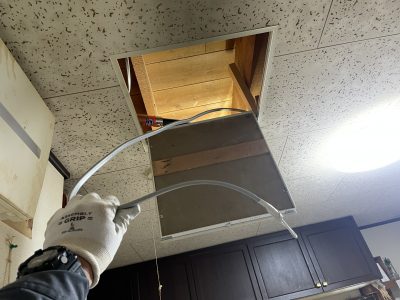

さて、一階の台所の分電盤の上に点検口が有りますが、

こちらから、対角線上の向こう、

吊戸棚の右らへんの外壁に穴を開けて、

電源線を隠ぺい配線します(‘ω’)ノ

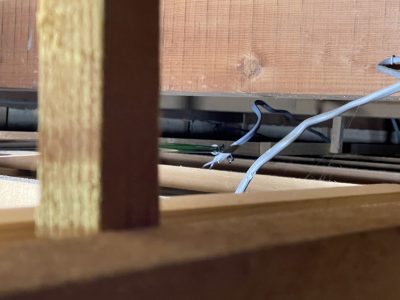

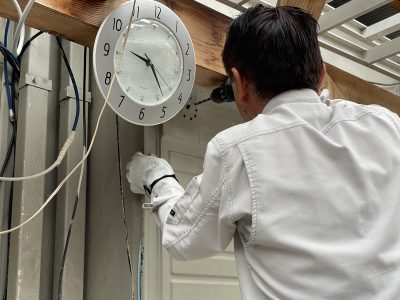

天井裏の高さでVA線が入るだけの小さな穴をあけます(‘ω’)ノ

その穴へ、外から電線を突っ込んで、

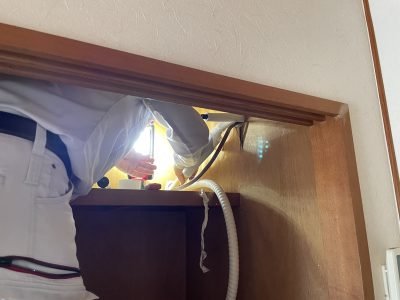

点検口よりフィッシャーでひっかけます(‘ω’)ノ

綺麗で、見通せる懐がある天井なら、簡単に電線も

ひっかけれます(‘ω’)ノ



ここまでひっぱれば、分電盤への接続は

もう簡単にすませれますね(‘ω’)ノ



ちょっと長くなるので、

、、、後半へ続く(; ･`д･´)













はい、みなさまこんにちは( ﾟДﾟ)！

弊社ブログでも色々な工事のご紹介をさせていただいている

お客様のお一人で、　土木工事から電気、配水工事等

過去に数えきれないほど、色々お世話になっています(‘ω’)

避雷針設置、接地工事！

敷地に電柱を建てて、避雷針を建てさせていただいたり、、



U字溝敷設③

排水路を設置して、裏山からの排水事業に協力させていただいたり、、



間知ブロック５段目！

駐車場の法面のブロックを積ませていただいたりと、



色々工事させていただいております(; ･`д･´)



で、今回は、母屋の２階の空き部屋を内装工事をされるようでして、

和室から洋間にかえはるのだとか(‘ω’)



そこで、照明やコンセントなどの配線器具を新しくするのと、

エアコンが無い部屋なので、

新たにエアコン用のコンセントを新設し、ルームエアコンも新設

させていただくことになりました(*’ω’*)

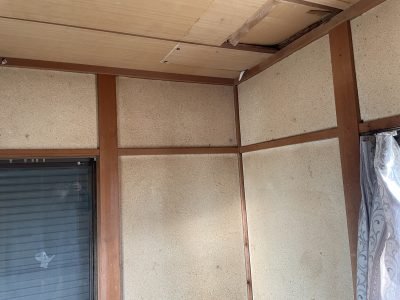

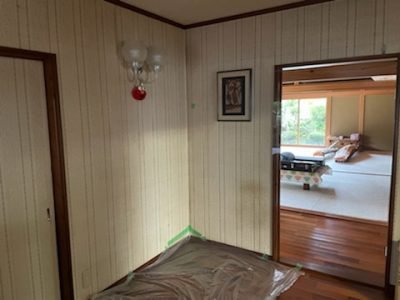

昔名がらの和室です(; ･`д･´)

押入があって、昭和ながらの間取りですね(*’ω’*)

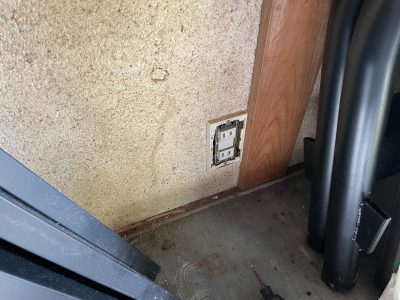

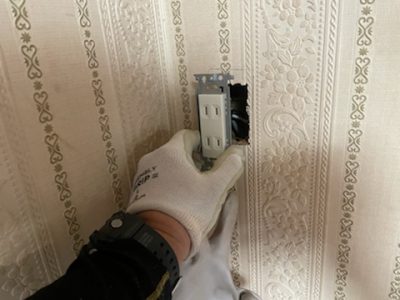

まず、壁をふかして、ボードか合板でクロス仕上げだと思うので

コンセントなどの配線器具を大工さんの施工の邪魔にならぬよう

取り外します(*’ω’*)

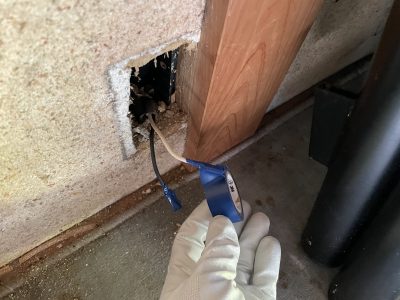

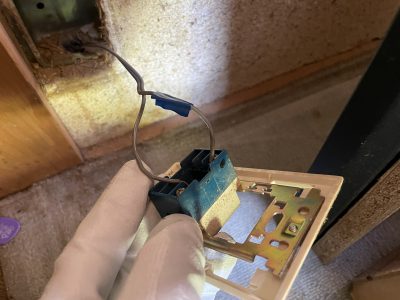

分電盤でもどの回路かわからない、昔の継ぎ足し回線では

調べてもキリがないので、　テーピングしておいて、

またそのまま使える回路は再使用します(; ･`д･´)



モジュラジャックもまた年季が入ってます、、(; ･`д･´)

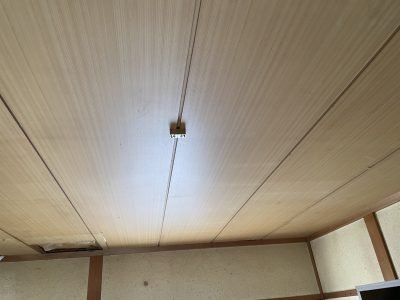

天井も取替するので、シーリングも外しておきます(*’ω’*)

わかりにくいですが、カメムシがこんにちはしてました(; ･`д･´)

部屋の隅の壁にルームエアコンを取付する予定です(‘ω’)ノ



この部屋は台所の真上にある２階なのですが、

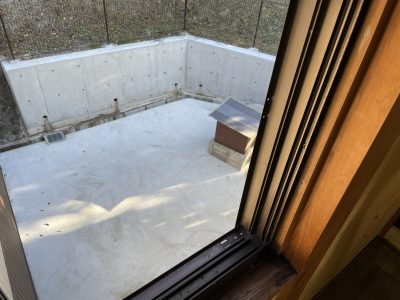

窓を開けてみると、、、



井戸のポンプ小屋があって排水路や擁壁の工事をさせて

頂いた裏庭がみえます(^^♪

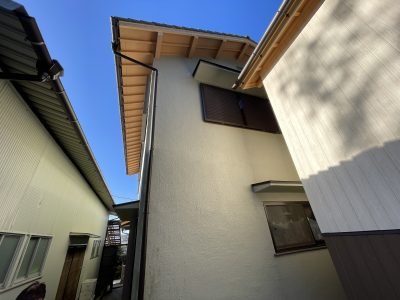

外からみると、２階の雨戸の左側にルームエアコンを取付する

ので、一階の窓の右側に台所の分電盤があり、



外部の雨樋沿いを配管していって、コンセント回路も

一緒にスリムダクトに入れていければいいなと思ってます(*’ω’*)

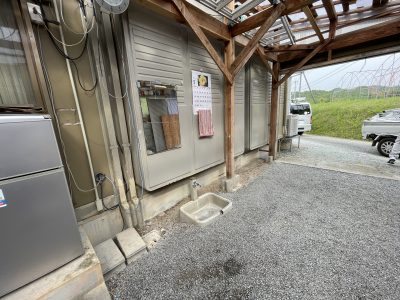

室外機も雨樋の右側あたりに設置すれば、

すぐ横に会所枡があって、ドレンもそこに流せる感じ(*’ω’*)

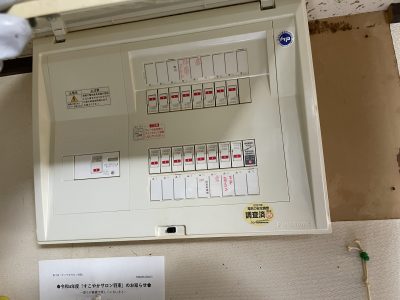

じつは、この分電盤も１０年ほど前に弊社が交換しており、

その際にすぐ横に点検口を造っていたので、

台所の天井裏の様子も一望でき、配線は余裕で隠ぺいできそう

です(‘ω’)ノ



右上に予備回路のスペースもまだ残ってました(*’ω’*)



やはりその時だけではなく、将来をみこして、

予備回路や予備スペースや予備配線などをその時に

施工しておくと、自分たちも施工が楽だし、

お客様にとっても将来の工事費がおさえられたりもして

WIN-WINの関係であり続けれます(*’ω’*)



最後に、エアコン設置の壁に筋交いが走っているかを

確認しておきます(*’ω’*)

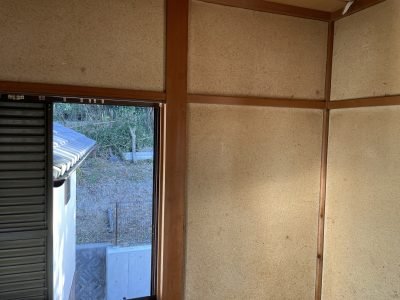

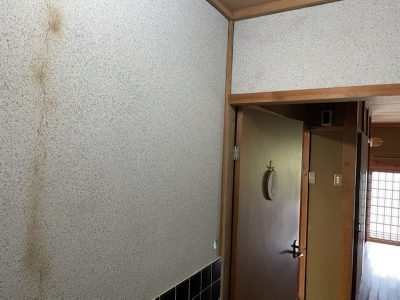

この土壁のようなもさもさの壁は、『繊維壁』と呼ばれており、

昭和ではよく流行っていましたが、



アスベスト含有の恐れがある時代の建材でもある為、

あまりよろしくありません(; ･`д･´)



解体して粉が飛散するのはちょっと危ないので、

ふかして、あらたに壁をはるほうが無難(; ･`д･´)

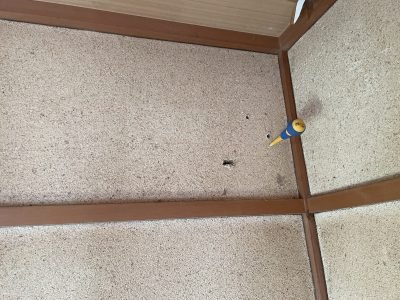

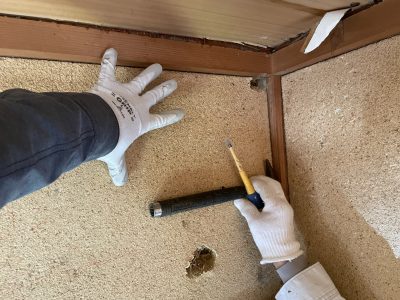

ドライバーを突き刺したりして、筋交いのある通りを

チェックしておきます(*’ω’*)



内装工事が出来上がったあとに、

貫通含めて、一気にエアコン取付とコンセント増設の

配線工事も一気にしてしまいたいと思います(*’ω’*)

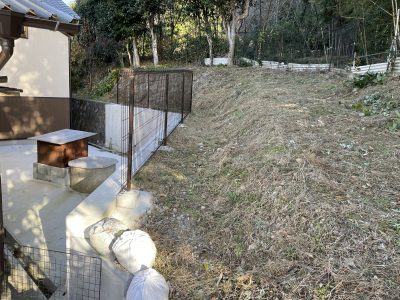

屋外の駐車場の間知ブロックも法面はきれいに雑草が生い茂り、

綺麗なままでした(*’ω’*)



フェンスも設置して、裏山にあがる法面も

施工直後は石もゴロゴロしてましたが、

草が生えると、見映えも増しになってました(*’ω’*)



私も田舎者代表として、いかに草刈りしやすいか、が

重要なのは承知しているので、



死ぬまで家の守りをしないといけない田舎の方にとって、

草刈りや田畑へ機械や道具をアクセスしやすい、

整理整頓、掃除しやすい環境を作ることは重要なポイントです(*’ω’*)



少しでも、それが楽になれるような提案やお手伝いを

弊社は力添えしております(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

今回はルームエアコン取付作業ですが、

２階の寝室に設置でして、ドレン配管を下までVP管にて

きれいに立ちおろしてほしいとの要望を受け、作業致します(‘ω’)ノ

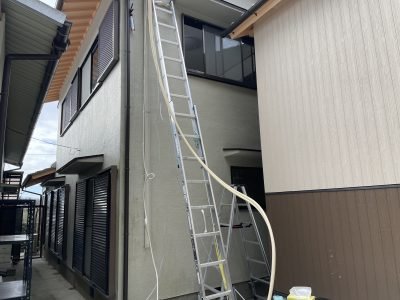

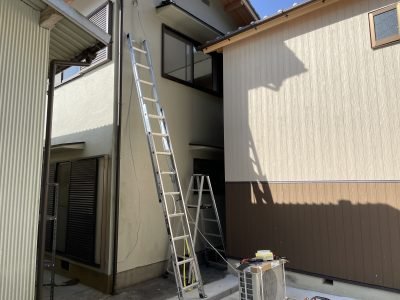

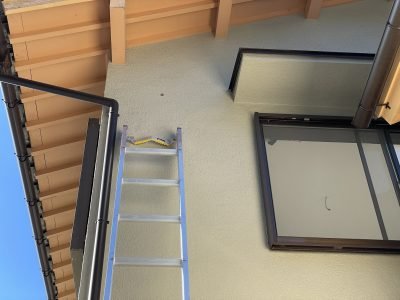

はい、こちらの２階ですが、ハシゴの上部に、スリムダクトの

ヘッド（SD-66）が取付されてまして、

以前昔にエアコンを設置されていて、数年前に取り外したそうです。

その名残が残っています(; ･`д･´)

左のほうに、ベランダがあり、前回もここに室外機を設置していたという

ことで、



今回もこちらに設置し、　室内機と室外機　両方のドレンパイプを

雨樋に沿って、１階まで立ちおろしていきたいと思います(*’ω’*)



はい、室内機の名残が残っていますね(*’ω’*)

同じ場所に今回も室内機を取付します(*’ω’*)

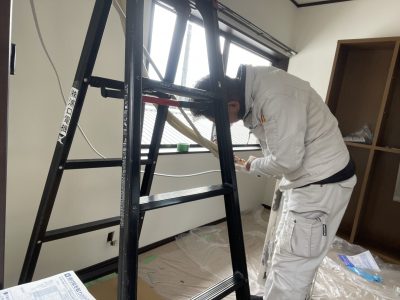

貫通穴を少し拡げないといけないので、養生します(*’ω’*)

取付板を取付します(*’ω’*)

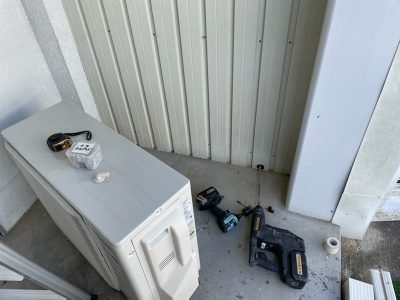

室外機を搬入します(; ･`д･´)

イメージはこの場所でこの方向で設置(*’ω’*)

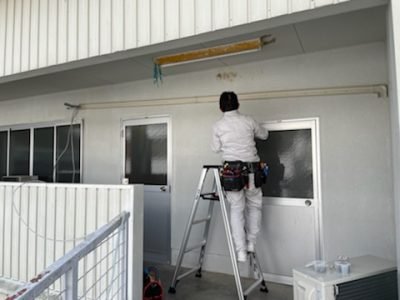

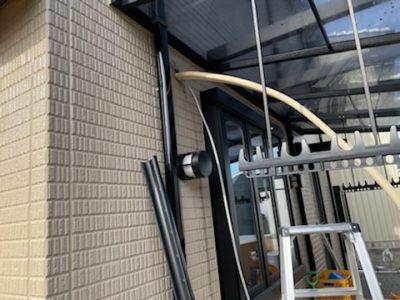

さて、外部ですが、SD-77のスリムダクトを取付していきます(*’ω’*)

この雨樋の向こう側へのアクセスは、フリージョイントを

使って、きれいに化粧します(*’ω’*)

ベランダ側の壁面もダクトをはわします(‘ω’)

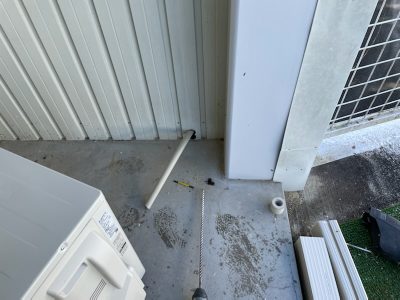

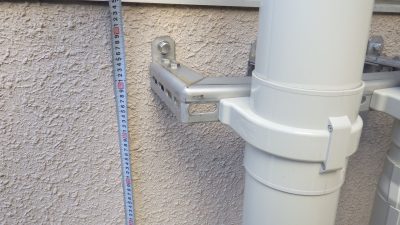

VP２０を立ちおろすために、　SUS製２２のサドルエースの

支持材を取付(‘ω’)ノ

そうこうしているうちに、室内からペアコイルや電線が

出てきました(; ･`д･´)

ヘッド部分は、貫通スリーブ、パテ、コーキングをきっちり

施して納めます(*’ω’*)

そして、立ち下がって、雨樋部分を巻くのに、

フリーｼﾞｮｲﾝﾄに配管を入れながら、

ドレンだけ途中から出したいと思います(*’ω’*)

こんな感じで、、(; ･`д･´)

これはけっこう難しいです(; ･`д･´)

そして、VP２０の先に、VP20-25の落としを取付して、

配管を支持します(; ･`д･´)

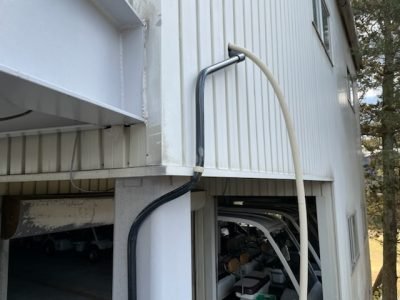

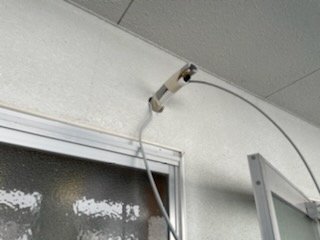

上からきたφ１４のドレンホースを落とし込みます(*’ω’*)

そして、ベランダまで配管を伸ばします(*’ω’*)

室内機は取付完了しており、室内電源のコードは

プラモールで化粧し、完了(*’ω’*)

フレアツールで素早く加工(*’ω’*)

ナイログをきっちり塗布し、ガス漏れ対策は完璧(*’ω’*)

真空引きを十分施して、

施工完了です(*’ω’*)

試運転確認して、

ドレンから排水が落ちてくるまでを確認して

作業完了です(*’ω’*)



水道工事も弊社はするので、排水の部材関係も在庫は豊富にあり、

お客様のニーズに合わせて施工が可能です(*’ω’*)



はい、みなさまこんにちは( ﾟДﾟ)！

今回はルームエアコンの新設工事ですが、

室外機の設置個所がちょっと離れているため、

ダクトで配管していくというパターンです(*’ω’*)



貫通穴をいくつかあけて、ジグザグ配管していくみたいな

パターンは量販店はとても嫌がります(; ･`д･´)



、、というかそういうパターンはオプションで追加追加で

結果、近くの電気工事店で調査して、いろんな施工方法を打診して

もらってから施工してもらうほうが安くつくと思います(; ･`д･´)



そういったパターンで弊社はその手の依頼が多いです(‘ω’)ノ



量販店専属のエアコン屋さんのように、その日２件、３件他にも

現場へ行くわけでもないので、

一件のお客様の現場を丁寧に確実に施工する自信があります(*’ω’*)

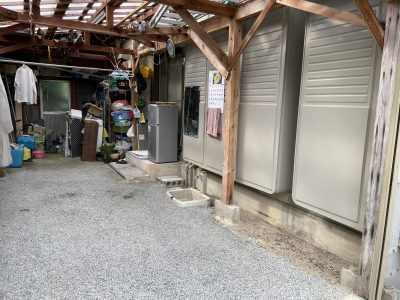

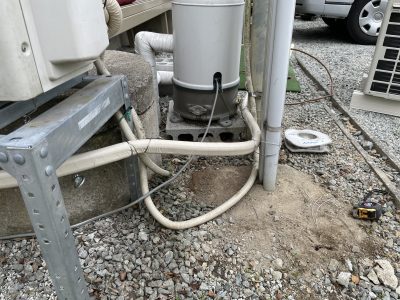

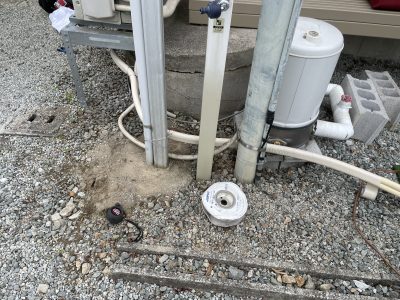

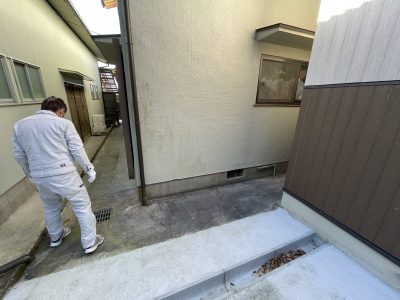

さて、今回設置個所、室外機はというと、

社長が立っている、左の水栓柱の前です(*’ω’*)

その後ろには井戸があり、井戸のポンプがみえますが、



このポンプ設置も実は弊社が施工させていただきました(*’ω’*)

その横に見えるリビングのエアコン室外機も弊社で過去に

施工させていただきました(*’ω’*)



予算や外観上の好みもあるので、いろいろ提案したなかで、

今回は、水栓の前に室外機を置くことになりました(*’ω’*)



そしてその左手がガレージになっているのですが、

この建物沿いを配管していき、

鏡がついている上あたりを貫通して、

押入の中に取り込む予定です(*’ω’*)

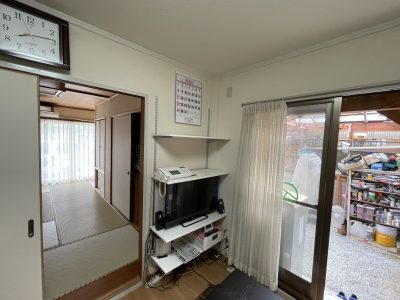

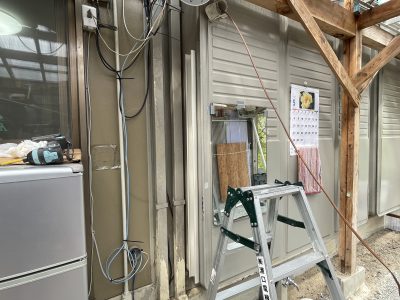

室内機の設置場所は、小さな銀色の冷蔵庫がおいてある横の

部屋です(*’ω’*)

室内機設置個所は、可動棚の上、カレンダーが張ってある場所(*’ω’*)

このすぐ右横は鉄骨の柱があり、右に貫通できない為、

まず、後ろの和室の部屋にある押入に配管を出します(; ･`д･´)

そして、押し入れから、外壁方向へまた貫通すると、鏡が

はっている外壁にでるので、

そこから立下げて、

基礎沿いをダクトで配管するというイメージ(*’ω’*)



というわけで、作業開始で、いつものように

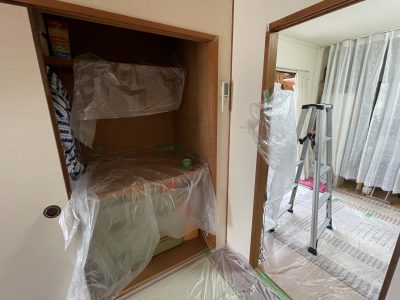

ビニール養生(*’ω’*)



養生の毛布など皆さん敷きますが、

私は、どちらかいうとビニール養生のほうか好きです(; ･`д･´)

こんな風に養生を済ませます(‘ω’)ノ

壁貫通をして、木くずなど破片が飛び散ります(; ･`д･´)

石こうボードの家の場合白い粉が飛び散ります(; ･`д･´)



これが布団マットの養生だと、

そのボード粉を、終始自分で踏んづけて、他の部屋や通路に

汚れを広げたりする羽目になります(; ･`д･´)



それならば、ビニール養生で、木くずやボード粉が出た時点で

一回くるっとまとめてポイしておくと、

また新しい養生ビニールをかければ、

手や足で汚れを広げることはありません(; ･`д･´)

さて、貫通穴をあけていきます( *´艸｀)

昔の鉄骨造りで筋交いブレスや制震ダンパーなんてものも入っていない

時代なので、

豪快に躊躇せず穴をあけます(‘ω’)ノ

もちろん、貫通パイプをいれます(‘ω’)

裏っかわの押入の中はこの位置にあいてきました(; ･`д･´)

この押入の中で、銅管パイプを９０度まげて、フレアにて

接続するわけです(; ･`д･´)

そして、外壁側も貫通します(‘ω’)ノ

排水の勾配も考えながら、できるだけ押入の端を

配管が収まるようにします(‘ω’)

ここも貫通スリーブはきっちりいれます(‘ω’)ノ

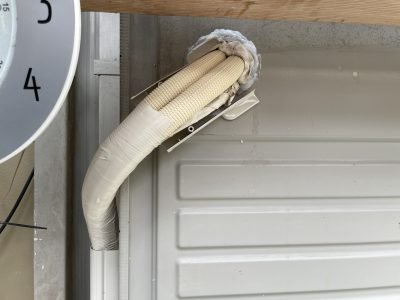

ヘッドを取付して、

鏡は使用できるように、側面をダクトでおろします(‘ω’)ノ

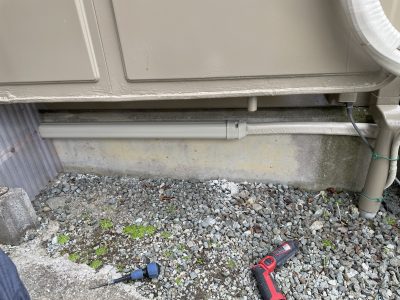

そして、家の基礎部分をｶｰﾙﾌﾟﾗｸﾞを打って、ダクトを

配管していきます(‘◇’)ゞ

ちょっとでも目立ちにくいように、SD66の小さいダクトで

進んでいきます(‘ω’)ノ

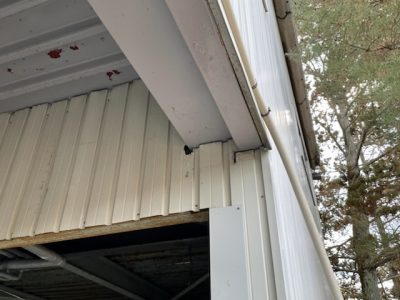

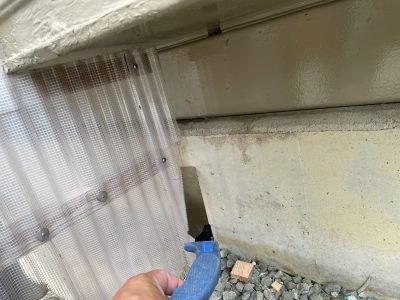

ガレージからシャッター横に到達すると、

DIYで波板がはられています(‘ω’)ノ

ダクトが通る分だけカットします(‘ω’)ノ

室内機をまず取付し、

そして、外部から、ペアコイルなどを入線します(‘ω’)ノ

くぐらせる箇所を考えて、できるだけ、室外機に近い場所から

直線上に入線していきます(‘◇’)ゞ

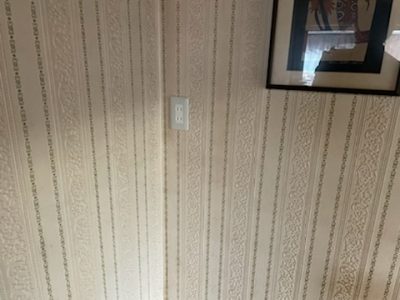

今回、もともとエアコン用のコンセントは有ったため、

電源工事は無しです(‘◇’)ゞ

押し入れのなかで、配管を接続しちゃいます(‘◇’)ゞ

それから、外部の配管を収めていきます(‘◇’)ゞ

カバーをつける前に必要な防水処理やパテ埋めをきちんと

終わらせてから仕舞していきます(‘◇’)ゞ



ダクトの蓋って、SD-66だと、一人ではほんと納めにくい(; ･`д･´)

ですが、一人で作業できるところは一人でやるのがプロ(; ･`д･´)！

ドレンは立ち下がったところに雨水桝があったので

そちらに垂れ流し(‘◇’)ゞ

波板貫通箇所も過ぎると、端末カバーを取付し、

あとはテープ巻にて室外機までいきます(‘◇’)ゞ

既設のエアコン架台からｽﾃﾝﾚｽ針金で吊り下げ(‘ω’)

エアコン用のダクトや支持金具って意外とお値段するので、

民間ではなかなか多様しにくいです(; ･`д･´)

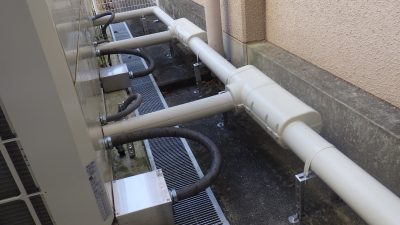

↑こんな感じで公共工事でしたら、見栄えを気にするので

、ちいさな曲がりや支持もきちんと材料を使いますが、

樹脂製であっても、とっても費用がかかる( ;∀;)！！

というわけで、ステンレスの針金で安上がりな支持で、

室外機設置個所まで配管がきましたので、

室外機を設置(; ･`д･´)

いつものように、充電ドリルでフレア加工できる

超軽量フレアツール　BBK社の700-DPC　で楽々(‘ω’)

リーマを電どらボールにつけてみて、さらに横着する(; ･`д･´)

けっこういけます(; ･`д･´)

早く、そして　きれいに仕上がり、ほんと最高です(; ･`д･´)！



ナイログをつけて、漏れ防止策もきっちり(*’ω’*)

接続後は真空引きをきっちり長く行います(*’ω’*)

アースもきっちりとります(*’ω’*)

各所こまかなパテ埋めも施し

作業完了(*’ω’*)



自分の家だったら、できるだけ綺麗に、

そして出来るだけ目立たない配線、配管をしてほしい(*’ω’*)



相手の立場に立って、施工すれば



おのずとそれが工事に現れてきます(‘ω’)
