はい、みなさまこんにちは( ﾟДﾟ)！

井戸ポンプを交換したお客様からのご依頼で

井戸ポンプ、配管取替②！

今回は床下換気扇の取替です(‘ω’)

既設は太陽光パネルで発電した電気でタイマー制御して

居ますが、AC電源のものに交換です(‘ω’)

換気扇に電源を引っ張り直す必要があるのですが、

なにせ床下、、思うようにたどりつけるかわかりませんが、

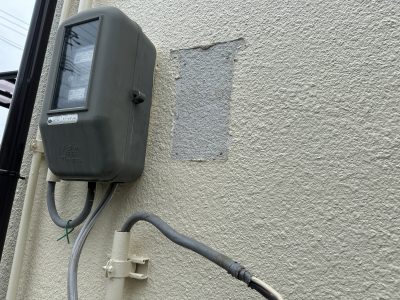

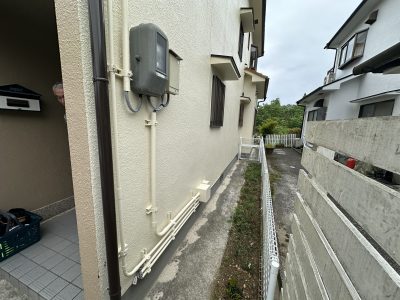

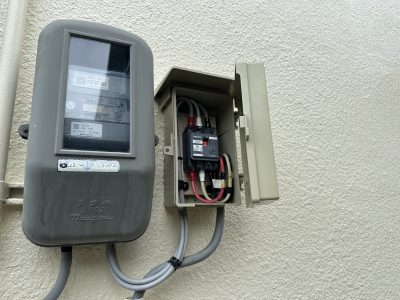

まず自宅の右側にメーターがあって、その横に主幹開閉器

が設置されており、

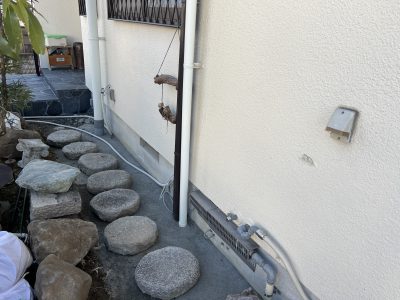

その右横下に、、

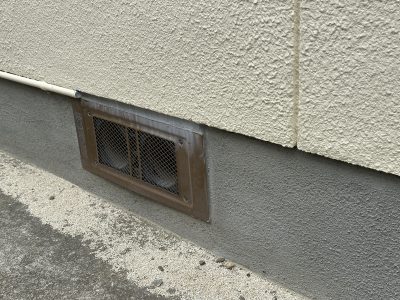

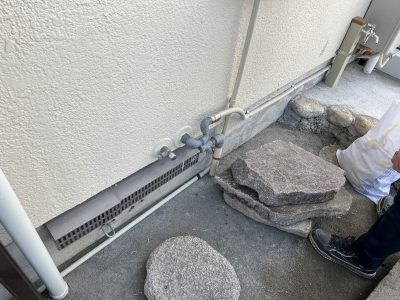

一つ目の床下換気扇があります(*’ω’*)

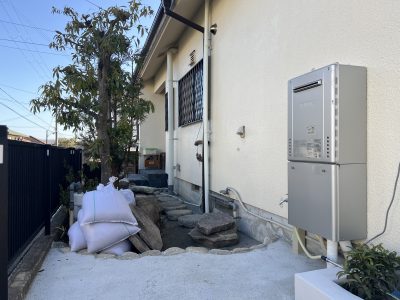

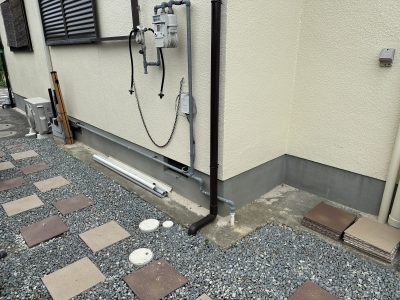

そして建物の反対側の

ガスのメーターの下に床下換気扇を新たに増設します(*’ω’*、

奥のエアコン室外機の横にも換気扇を取付、

合計３台床下換気扇を設置しなおします(*’ω’*)

とりあえず、まず大元の電源をやりかえます(*’ω’*)

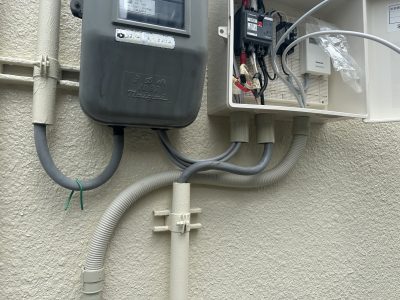

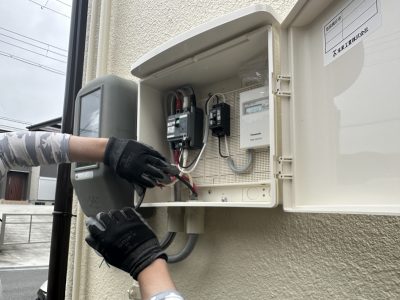

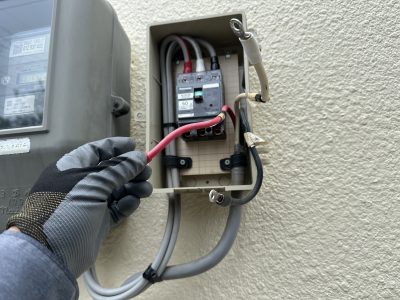

主幹開閉器を外して、、、

ウオルボックスを取付、

主幹ブレーカーを復旧して、

床下換気扇用に主幹から電源を取り出して

漏電ブレーカーを設置し、タイマーを取付(*’ω’*)

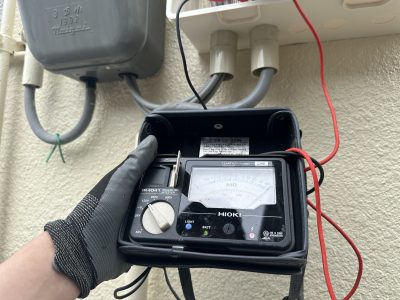

まず２次側の絶縁測定で既設負荷のチェックもしておく(*’ω’*)

一つ目の床下換気扇まで、２回路、持っていきます(*’ω’*)

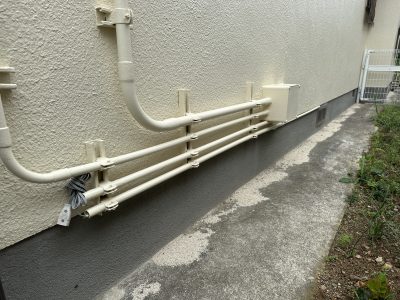

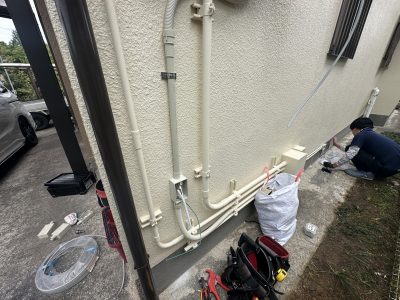

既設の配管やボックスなどを経由して

あまり新たに配管を増やさないように努める(*’ω’*)

、、次回へ続く(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

いつもお世話になっている、造園業者様の社長からの

依頼で、門灯用の電源やスイッチをつけて欲しいと(*’ω’*)

門やアプローチをﾘﾆｭｰｱﾙされるということで、

門灯を新設します(*’ω’*)

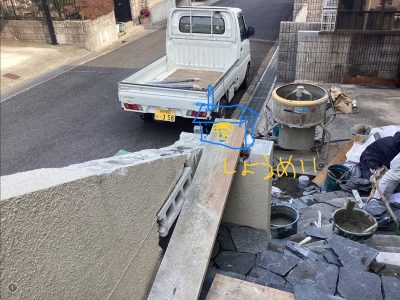

はい、このように、門構えを外構工事でリニューアルされ

ている門に照明柱を取付するので、階段を上って家の

外壁まで地中配管を仕込むのですが、

それは造園屋さんのほうでしてくださるとのこと(‘ω’)

階段を上ってところで、門柱を新設し、

その門柱にインターホンの子機を取付します(*’ω’*)

階段下にあった子機を移設です(*’ω’*)

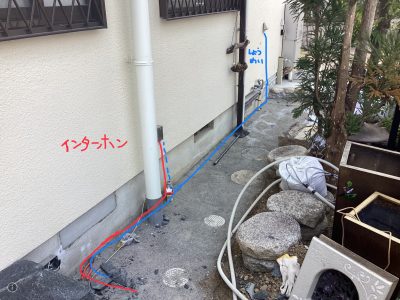

門柱横に建物外壁に　防水コンセントがあるので、

そこまで地中配管を伸ばしておいて、

電源を取り出して、門柱照明のスイッチを新設(*’ω’*)

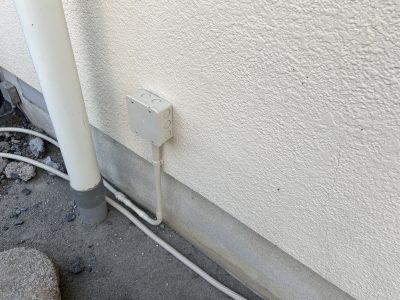

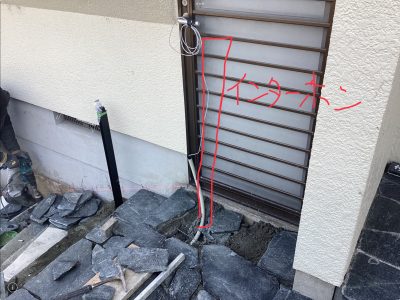

ｲﾝﾀｰﾎﾝの親機迄いってる線も途中、雨樋の横にボックスが

あるので、そこで電源を取り出すという形です(*’ω’*)

外構がほぼ終わって仕上がってきたので、

我々は工事にうかがいました(*’ω’*)

雑草対策に地面はコンクリートで仕上げたあとに、

砂利を敷き詰めるそうなので、この地中にはっている

白いPF管は砂利に埋まりますが、

すでに造園屋さんが配線してくれていたので、

仕上げたいと思います(*’ω’*)

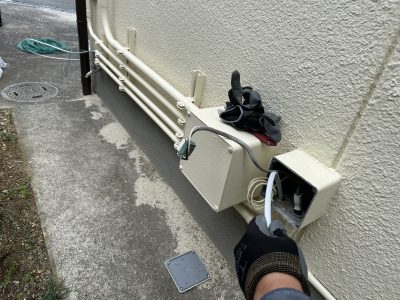

ｲﾝﾀｰﾎﾝの線をPVボックスを取付し結線(*’ω’*)

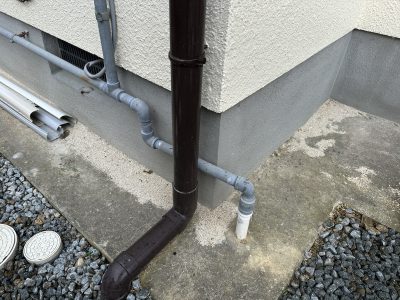

床下換気扇、これはガスで動くタイプなのですが、

こちらの配管をかわしながら

防水コンセントにたちあげていき、、

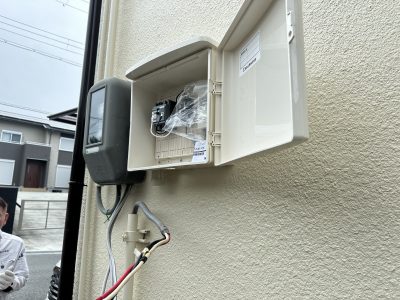

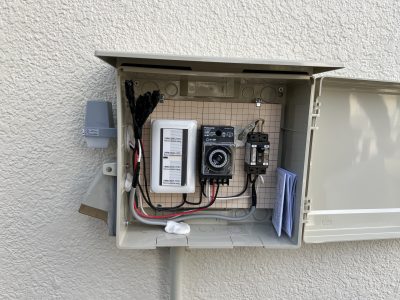

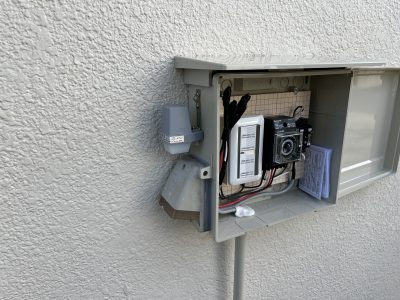

ウオルボックスを取付し、漏電ブレーカーを設置(‘ω’)

主ｽｲｯﾁを取付して、

自動点滅器とタイマーで自動制御(*’ω’*)

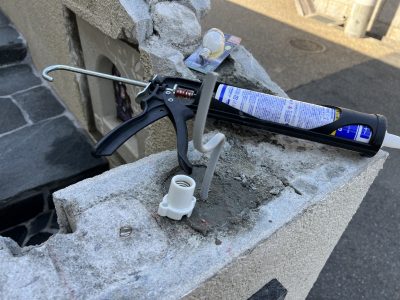

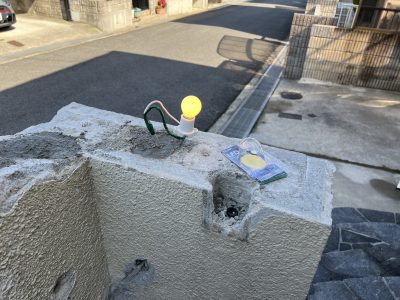

さて門柱灯のほうですが、支給品の碍子ソケットを

取付します(*’ω’*)

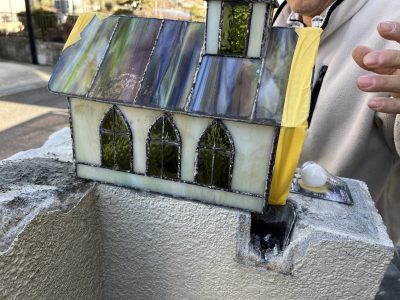

LED電球を取付し、支給品のオシャレな陶器を

カブセて、これを光らせるというなんとも粋な発想(*’ω’*)

ｲﾝﾀｰﾎﾝ本体は造園屋さんの方で取付されるとのことで、

施工完了です(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

戸建てにお住まいのお客様から換気扇取替の

ご依頼をいただきました(*’ω’*)

このご自宅に住まわれて、２０年以上経過しているが、

レンジフードや他換気扇等、全然壊れたことがないと

いう強運の持ち主(*’ω’*)

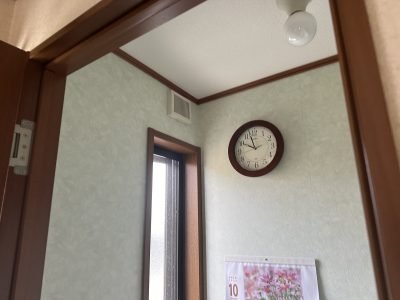

三菱の長方形にてコンパクトなタイプのパイプファン(‘ω’)

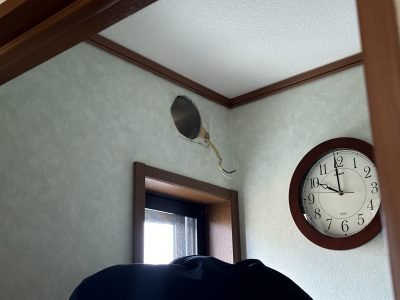

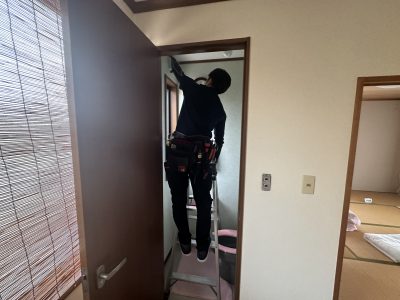

既設器具を取外し、

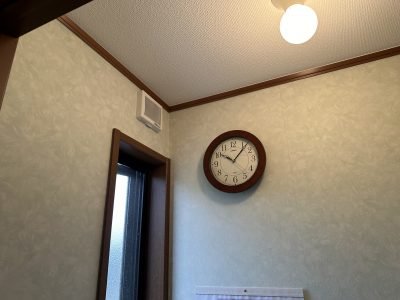

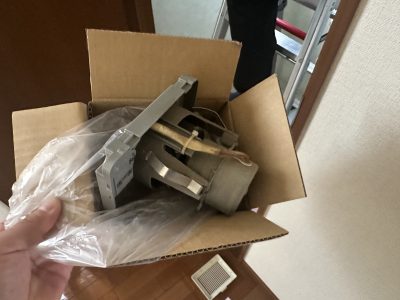

後継機種に交換(‘ω’)

、、まだ動かない為、スイッチを見てみる(‘ω’)

パイロットランプが全体に光るタイプの遅れスイッチが

ついていましたが、

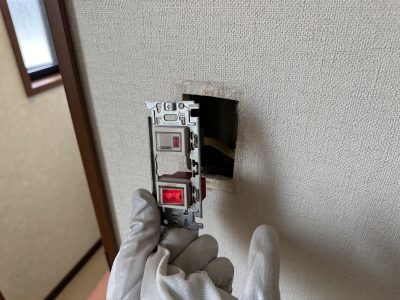

このタイプは手持ちがなく、普通のオンピカに交換(‘ω’)

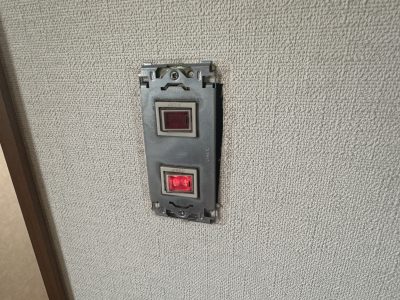

下は照明器具ですが、オンにするとスイッチ全体がひかり

枡が、上の換気扇用はスイッチが壊れており、発光しない、、。

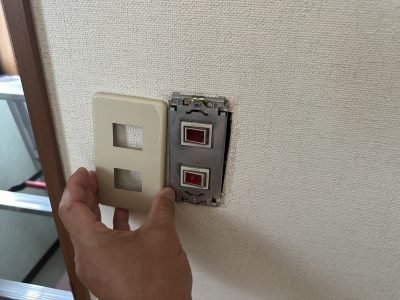

そこでオンピカタイプのﾊﾟｲﾛｯﾄﾗﾝﾌﾟ付0.5A換気用スイッチに

交換して、動作確認できました(*’ω’*)

ホームページをご覧いただき、ご依頼いただいたのですが、

今回は小さい工事かもしれません。。

ただ、これからいろいろメンテナンスが必要な箇所はたくさん

あるので、都度見積りなど依頼してくださることを

願っております(‘ω’)

はい、みなさまこんにちは( ﾟДﾟ)！

今回は、散水栓の電磁弁を取付するお客様宅にて、

盤の取付を依頼されました(‘ω’)ノ

いつもお世話になっている、造園業者の社長より取付を

依頼されましたが、

いつもオシャレな外構を設計・施工されている素晴らしい

社長でありまして、

現場の豪邸であります(‘ω’)ノ

玄関入って、数台余裕で車両が停めれるエントランス

をくぐっていくと、、

学校の校門かと思うくらいの立派な鉄の門が自動で開閉

しますが、そこをくぐって、裏側に進みます(‘ω’)ノ

建物の裏側の通路に、室外機関係が並んでいて、

そのまま進んでいくと裏庭が現れます(*’ω’*)

この素敵なお庭に自動制御で散水する盤をつけるという

わけです(*’ω’*)

地面には、すでに散水栓のバルブが３カ所ならんで

埋まっており、そこに電磁弁がついています(*’ω’*)

この上に制御盤を取付ます(‘ω’)ノ

タイマーが三つ納まった盤、こんな感じ(*’ω’*)

外箱を穴あけ加工して、、

先日新しく購入した、１８Vのハンマードリルの

威力をみてみます(*’ω’*)

集塵機の脱着がすごい簡単で軽い(*’ω’*)

集塵能力も素晴らしく、ｶｰﾙやAYﾌﾟﾗｸﾞをちょっと打設して

ビス留めする際などは、このハンマードリルが

コンパクトでちょうどいいです(*’ω’*)

配管、入線、を同時に行い、バルブﾎﾞｯｸｽないを繋いで

いきます(*’ω’*)

電源は横の防水コンセントから取り出します(*’ω’*)

湿気や蟻さんが侵入しないようにパテ埋めします(‘ω’)

作業完了です(*’ω’*)

庭の水やりはこんなにコンパクトな盤で、自動で制御でき

るので、ご参考に(*’ω’*)

はい、みなさまこんにちは( ﾟДﾟ)！

電撃殺虫器から誘虫器への更新作業です(‘ω’)ノ

テニスコート電撃殺虫器から誘虫器へ取替①！

古い電撃殺虫器は重たそうですが、

まずそれを外していきます(‘ω’)ノ

ロープにて、撤去した器具をおろし、

新しい誘虫器を上げる(‘ω’)ノ

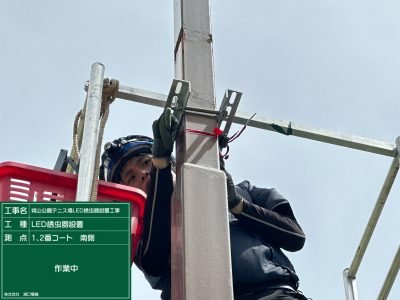

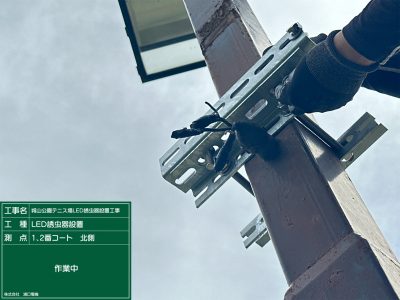

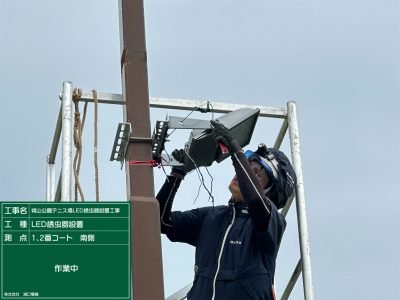

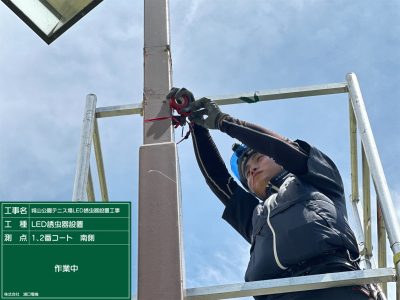

電線の継ぎ足し、土台となる架台を加工して

取付します(‘ω’)ノ

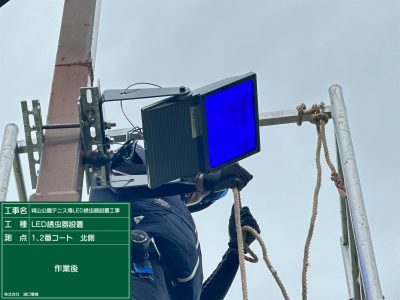

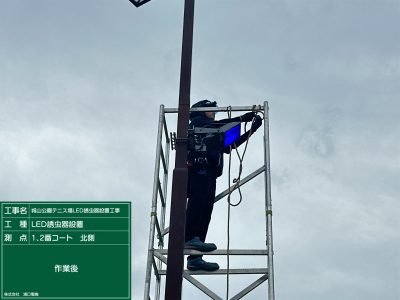

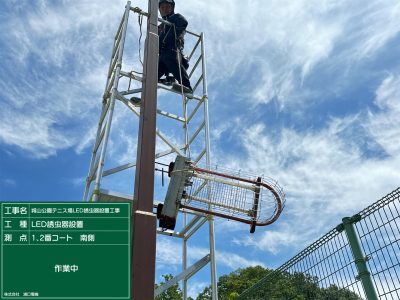

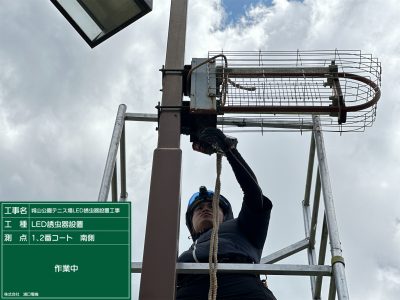

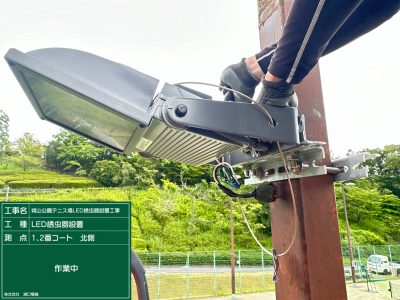

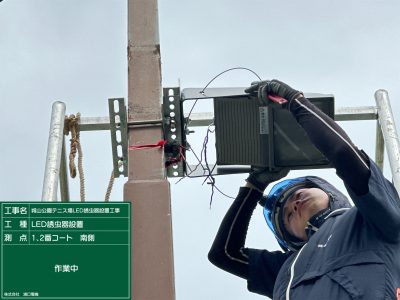

そして器具設置(‘ω’)ノ

灯具の傾きを３０度程あげると効果が上がるそう(‘ω’)ノ

点灯確認(‘ω’)ノ

うむ綺麗な青い光で、虫がよってきそうです(‘ω’)ノ

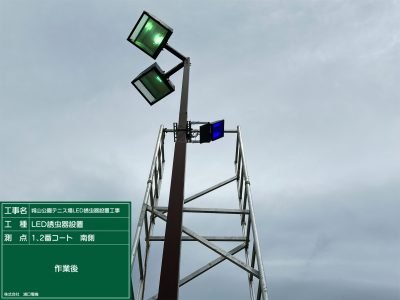

、、、しかし頭上には７００か１０００Wクラスの

メタルハライドランプが光る故、、

その照明の光のほうが明るく、、

実際この誘虫器に虫が寄ってきてくれるのか、、(; ･`д･´)

ま、そのあたりは深く考えず、とりあえずもう一か所

交換作業を続ける(‘ω’)ノ

メタルハライドランプをまずはLED化すれば

虫がそもそも寄ってきにくくなるのだが、、、

そのへんは予算のこともあって、なかなか現実的には

難しいので提案し難かった、、(; ･`д･´)

今回はLED化には、虫対策にも有効であることの

説明もできてよかったです(; ･`д･´)

屋外の照明は、LED化すれば

対害虫効果にもあります(‘ω’)

はい、みなさまこんにちは( ﾟДﾟ)！

某運動公園より依頼で、

屋外のテニスコートの殺虫器を直してほしいと依頼(*’ω’*)

殺虫器といいますと、

コンビニの入り口の角などに紫の光があって、

虫が近寄ったら【バチっ！】っと電撃で虫を倒す、アレです、、。

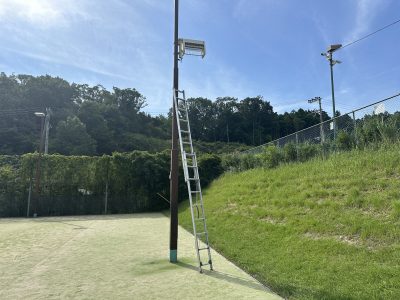

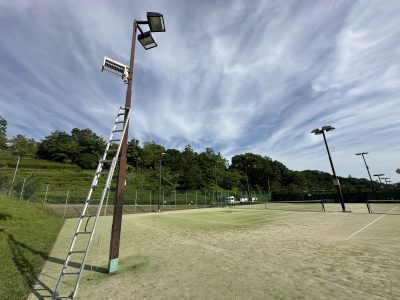

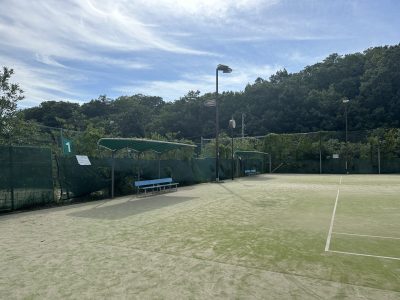

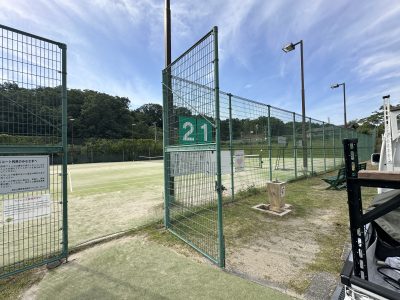

まずはテニスコートを視察(‘ω’)

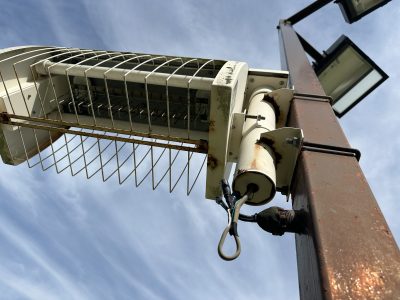

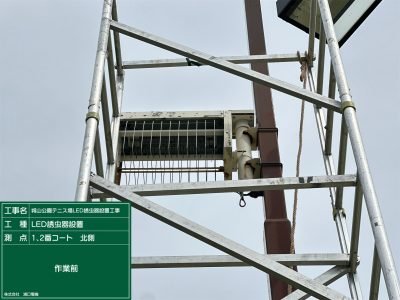

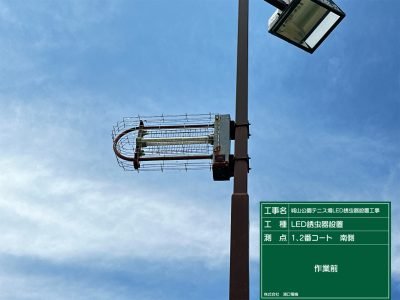

現在ついているのは、バチっとタイプの電撃器なのですが、

この特殊な球が壊れていて、新たに器具を代えるか、

虫を倒すというより、逆に虫をおびき寄せる

【誘虫器】というものを提案しようと計画(‘ω’)

昔の器具なので、みるからに重たそうな、、(; ･`д･´)

LEDの新しい誘虫器なら、もっとコンパクトで

もっと軽くなっている(; ･`д･´)

まだこちらの照明はLEDになっておらず、

メタルハライドランプがついている(; ･`д･´)

LEDは虫が寄ってきづらい性質があり、

水銀灯や白熱球、蛍光灯は

どうしても虫が寄ってきやすい(; ･`д･´)

そこで、照明器具によってくる虫たちを、

【誘虫器】のほうへおびき寄せようという発想だ(; ･`д･´)

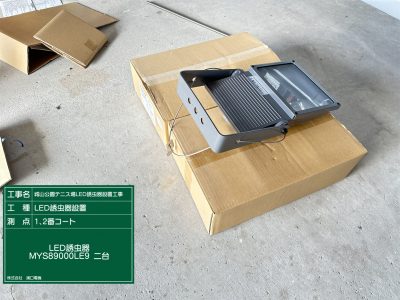

はい、こちらがその誘虫器(; ･`д･´)

めっちゃコンパクトですよね(; ･`д･´)

見た目も、今とは全然印象が変わりますしね(; ･`д･´)ｗ

というわけで、新しい誘虫器を取付するために

ひと工夫必要で、

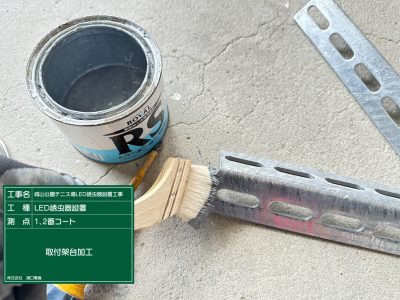

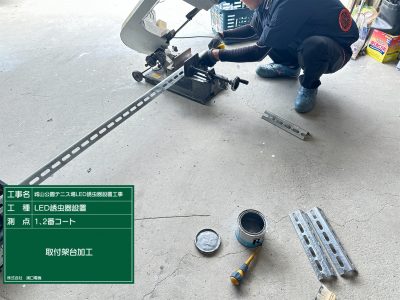

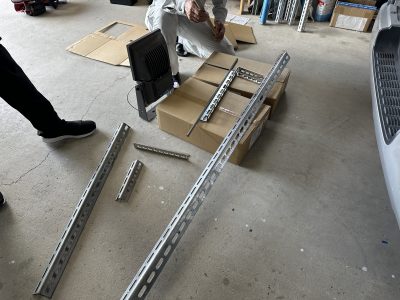

予め、取付に必要な架台などを加工して作っておく(; ･`д･´)

亜鉛メッキでコーティングされたアングルなどを用意し、

さていざ出陣(; ･`д･´)！

現況の器具は重量が結構感じられるので、

ハシゴの作業で器具を外して持った場合危険なので、

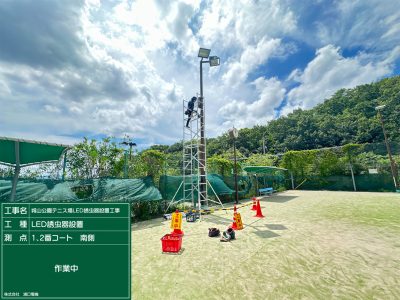

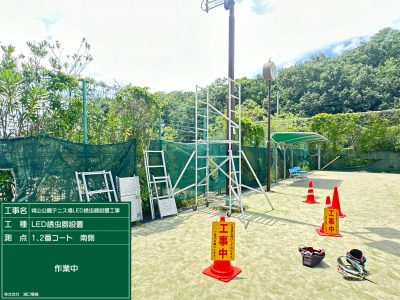

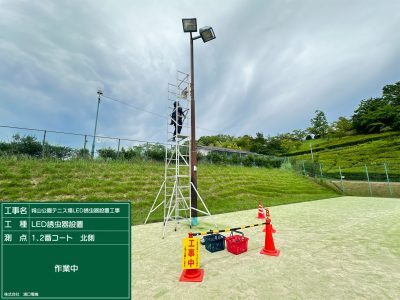

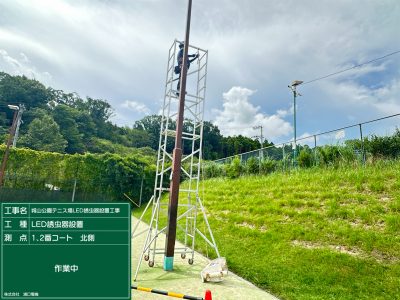

簡易足場をたてていきます(‘ω’)ノ

５，６ｍの高さでの高所作業には、

このミニミニアルミローリングスペシャル(‘ω’)ノ

重宝してます(‘ω’)ノ

、、、さて次回は実際更新作業です(; ･`д･´)！

はい、みなさまこんにちは( ﾟДﾟ)！

組合からの小工事依頼で、漏電しているお宅にお邪魔です(‘ω’)

停電して、関西電力に来てもらったそうで、

その時に玄関まわりの回路ということで特定できて、

その回路だけブレーカーを落として生活していたようです(‘ω’)

漏電ブレーカーが働いたのは雨の日の夕方らしく、

現在は、雨が上がって１０数時間経っていて曇っている

状態ですが、

１MΩということで、微妙に良くはなっていません(‘ω’)

湿気で悪くなりそうな、庭園灯、

こちらを疑ってグローブをあけてみると、、

すごい腐食です(; ･`д･´)

こちらも絶縁は悪かったのですが、

まだどうも悪い箇所がありそうなので、、探してみる(‘ω’)

話をよく聞いてみると、この郵便ポストは新しく

なっており、

昔は、蛍光灯の照明がついたポストだったそうだが、

塀に埋め込んである電線を処理をして

ポストを交換したそうだ(; ･`д･´)

中を分解して確認したが、防水の処理がしてあり、電線は

確認できなかったが、

この残った線があやしい、、(; ･`д･´)

縁が切れていなければ、ここが絶縁不良だと考える、、。

門灯、庭園灯へそれぞれいっている配管が、外部電源と

ジョイントしているBOXがあり、、見てみると、、

全部繋がっていますね(; ･`д･´)

門灯回路を切り離してみると、

１０MΩまで回復(‘ω’)

ポストへ行っている電源は切り離して、端末処理し、

これで漏電は改修されました(*’ω’*)

新しい庭園灯が届いたので、後日取替にうかがいました(*’ω’*)

新しい庭園灯を設置(‘ω’)

庭園灯本体に自動点滅器がついているタイプなので、

スイッチをオンのままで、夜になれば勝手に点灯、

朝には勝手に消灯します(*’ω’*)

玄関扉横の蛍光灯器具も、

ついでにLEDに交換されるということで、

LED電球タイプのリーズナブルでアルミダイキャスト製

の外壁灯を選定(‘ω’)

ちょっとアクセントの入った主張しすぎないモダンな

照明が毎晩お出迎え(*’ω’*)

漏電も直り、ちょっと家に変化があって気分も変わって

施主様は大変喜んでおられました(*’ω’*)
