はい、みなさまこんにちは( ﾟДﾟ)！

去年の１０月頃たまたま通りすがりで腐食している

照明柱を発見し、まあまあ危険だったため、ポールは

撤去して、そのご予算がおりるのを待っていた案件が

じつはありまして、、

ベース式照明柱腐食調査！根元掘削！

腐食照明柱、上部ポール撤去！

この２つの記事を読めば思い出してくださる

読者様もおられるかと(; ･`д･´)

この建替え工事は４月頃行われてます(‘ω’)

ポールは受注してから２か月ほどで制作してくれます(‘ω’)

年度末に注文しておいて、令和５年度に変わって

やっと予算が下りたという次第です(‘ω’)

半年、この状態で放置されていたので、

犬のオシッコ臭も半端なかったです(; ･`д･´)

まず、根元を出して、下部ポールを撤去します(; ･`д･´)

はい、撤去完了(‘ω’)ノ

真ん中から電線が立ち上がってます(‘ω’)

これはこのまま使います(‘ω’)

新しいポールを設置してしまうと、

点検口より下で電線が足りなくなるものを

先に継ぎ足して電線を伸ばしておきます(‘ω’)ノ

新しいアルミポールを建てます(‘ω’)

住宅街の中の遊歩道で、ギラギラしたアルミの光沢は

眩しいとの配慮で、マットなうすいグレー塗装仕上げ(‘ω’)

数年後もこのベース部のネジがつかえるようにグリスを

塗布したキャップをしておきます(‘◇’)ゞ

もともとついていた灯具とLED電球、電源装置はそのまま

再利用ということで、建柱前にすでに

ポールに取付していました(‘ω’)

その際、電線と、ソケットは交換しております(‘ω’)

この磁器ソケットがたいてい、既設のものとは合わないので

加工しないと取付できないのがほとんどです(; ･`д･´)

なので、この作業は、ハシゴ上でやらずに、

地上で加工作業をゆっくり落ち着いてやっておきます(‘◇’)

点検口内で電源装置を取付、結線します(‘ω’)

電源を入れて、点灯の確認をします(‘ω’)

やっと半年ぶりに灯がともります(‘ω’)ノ

次回はボイド打設とインターロッキング復旧です(‘ω’)

はい、みなさまこんにちは( ﾟДﾟ)！

前回ブログでお伝えした、、

１０年経過した、交差点照明取替！

交差点照明のLED灯具、電源装置交換作業ですが、、

おなじ交差点で、また２箇所不点灯になりました(; ･`д･´)

、、やはり寿命が同時期にきてるんですね(; ･`д･´)

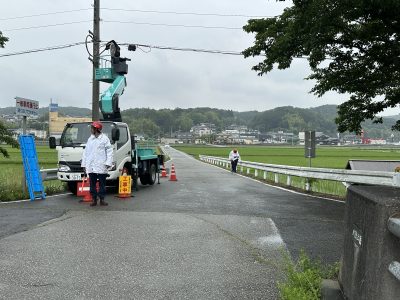

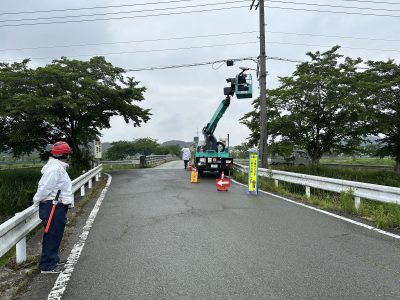

交差点はたいてい８～１０ｍの照明柱が建っているので、

ハシゴを架けて作業なんて危険なので、

高所作業車を用いての作業になります(; ･`д･´)

点検口のなかには、ｼﾞｮｲﾝﾄﾎﾞｯｸｽがあります(‘ω’)ノ

ここで、自動点滅器を強制的に短絡させて手動点灯可能(‘ω’)

この黒いのが電源装置です(‘ω’)

１０年前なので、まだ大きくて重たいです(; ･`д･´)

灯具と、照明線もセットで付属のケーブルなので

同時に交換です(*’ω’*)

灯具を交換します(‘ω’)ノ

おりてきたケーブルと、新しい電源装置を接続します(‘ω’)ノ

点灯確認(‘ω’)ノ

もう一か所も同様に作業を進める(‘ω’)ノ

もう一か所も作業完了、点灯確認(‘ω’)ノ

LEDは水銀灯と違って、プラス側とマイナス側の接続を

間違えると点灯しません(; ･`д･´)

水銀灯はどちらでも点灯します(‘ω’)ノ

なので、きっちり接続したつもりでも、

もともとプラスマイナス逆に接続されているケースもあるので

点灯を確認するまでは安心できません(; ･`д･´)

LEDが世に出始めて１５年程経過している今日この頃、、

もっともっと出はじめの頃のLED器具が寿命で壊れてくれる

ことを願います(; ･`д･´)ｗ

はい、みなさまこんにちは( ﾟДﾟ)！

先日のブログでもいくつかご紹介していますが、

台風や雷害で、いろいろ不具合の

報告をいただき、修繕に走り回っております(; ･`д･´)

引込柱のELBが動作したというお客様のブログを

ご紹介しましたが、その付近で外灯の不具合が

多数報告がありました(; ･`д･´)

連続で消灯していたり、各地不点灯がある場合は

夜間に見回りに行くようにしています(; ･`д･´)

こんな感じで、走っていたら消灯していたら夜間ならば

すぐわかるので、番号や場所が確定できます(‘ω’)

こうして見回りに行ったときに、工事車両を駐車できるか

ガードマンが必要か、高所作業車が必要か、などを

判断しておきます(; ･`д･´)

この背の高い道路灯の場合、

点検口を開けて、電源はきていたので、

LED灯具、電源装置、自動点滅器、のいずれかが故障している、

または全て雷によって壊れている、、といった感じです(; ･`д･´)

周辺をうろうろ調査していると、、、

お。。なんか暗い(; ･`д･´)

またも不点灯です(; ･`д･´)

こちらは、以前に灯具に水が入って、LEDバルブやソケット

を交換した器具のすぐ横でした(; ･`д･´)

LEDランプセット、取替工事②

まずソケットと電線をかえてみて、

それでも点灯しない場合は、LEDバルブと電源装置を

交換しないといけません(; ･`д･´)

国道沿いに不点灯たまたま発見(; ･`д･´)

このたまたま発見パターンで

今回２か所程また別の場所で不点灯がありました(; ･`д･´)

そして連続で消灯していると通報があった場所へいくと、、

２Kmほどの道路で、独立ポールにて１０箇所ほど

防犯灯が設置されている裏道なのですが、

全て消灯していました(; ･`д･´)

始まりと終わり、２箇所に引込柱があり、一番最初のポールに

ウオルボックスが設置されており、

中をみてみると、、

漏電ブレーカーが働いて【切】になっていました。

ブレーカーは上がり、

再び路線を全部確認(‘ω’)ノ

数か所は回復して点灯するも、、

６箇所ほど不点灯のまま、、

雷が器具にもまわって架空線を伝っていって破損している

とおもわれます(; ･`д･´)

雷、恐るべし、、(; ･`д･´)

この夜は、１０箇所ほどの不点灯を確認しましたので

夜間に調査に行った甲斐がありました(‘ω’)

次回へ続く(‘ω’)

はい、みなさまこんにちは( ﾟДﾟ)！

先日自社倉庫横の中継ポールが腐食により倒壊しており、

新しいポールを建てています(‘ω’)

仮復旧、中継ポール建柱！

下の法面工事をやっている合間をくぐって、すでに

根巻保護コンクリートを打設しており、

あとは架空電線を移設するだけとなっていましたが、

高所作業車を使う現場があり、時間が少しあまったので、

架空線を乗せ換えたいと思います(‘ω’)

古い中継ポールから取り外した線を、

出来るだけ引張直しますが、電線の長さが物理的に

足りなくなるので、　ステンレスの針金で継ぎ足しながら

新しいポールに引き留めます(‘ω’)

高所作業車をリース会社に返却する時間が迫っていて、

綺麗に整線して、引き留めをし直したかったのですが、、

仕方なく、グチャグチャのまま(; ･`д･´)

腐食して根元が折れているポールを倒します(; ･`д･´)

、、うーむ、、(; ･`д･´)

ちょっと汚いけど時間もないことで我慢です(; ･`д･´)

とりあえずポールの上部をまじまじと見なければ

それなりに景色に溶け込んでいるようになりました(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

今年のお盆はひさしぶりに、大型台風７号が近畿、、それもほぼ

三田市の真ん中を通過しました(; ･`д･´)

腐食による引込柱倒壊！緊急仮補強！①

先日、猪名川町にて引込柱が倒壊した記事を紹介しましたが

三田市で、今回はお盆の台風の最中に倒れて、

緊急で出動しました(; ･`д･´)

お客様のカーポートの方向に倒れ掛かってますので、

反対方向にロープをひっぱって補強したいとおもいます(‘ω’)

２方向ひっぱってフェンスの根元の強固な部分にくくり

ます(‘ω’)

根元をアングル等で補強して、一安心(‘ω’)

台風などで緊急でかかってきて一番いやな依頼は

テレビが映らないというやつです(; ･`д･´)ｗ

台風の最中、屋根に登るなんて危なすぎて無理( ;∀;)

それだけは断ります(; ･`д･´)ｗ

ですが、引込柱がたおれかかっていたら、家の電気が

使えなくなるのは困りますし、

近隣にも迷惑をかけることになるので

対応しています(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

先日より、腐食による引込柱がよく倒れていますが、

運悪く、お盆休みの最中に台風が兵庫県を直撃した際、

市内の照明柱が一本倒れているとのことで、

緊急で撤去に赴くことに(; ･`д･´)

現場に駆け付けると、、

フェンスにもたれかかっている照明柱ありけり！

フェンスが無ければ、窓に当たったりして、建物に損害を

与えるところでした、、間一髪(; ･`д･´)

根元が腐食して、４辺のうち３辺がちぎれています(; ･`д･´)

フェンス側は犬もオシッコをかけにくいので、

かろうじて、まだ鉄がくっついている感じです(; ･`д･´)

こう見えて、台風が三田市を直撃している最中での作業で

暴風雨がすさまじいので、

どうやって安全に撤去できるか、素早く的確に判断せねば

なりません(; ･`д･´)

まずは、電線を取り外して、他の回路と切り離します(‘ω’)

背の届く範囲でロープを照明柱にくくります(‘ω’)

ダンプの荷台をあげます(; ･`д･´)

照明柱をロープで起こしていきます(‘ω’)

推定８０㎏ほどあるので、地面にバタンと倒してしまうと、

灯具のガラスなどが割れて危険なので、

ダンプの荷台に沿って倒したほうが衝撃が緩和するかと

考えます(; ･`д･´)

お盆休み中で、高所作業車や移動式クレーンなどがリース

出来なかったので、機械施工ではなく、人力で出来ることを

考えます(; ･`д･´)

ロープを３方向にひっぱりながら、

それぞれをうまく引張りつつ、ダンプの荷台に載せることに

成功(‘ω’)！

あとは、ダンプの荷台を油圧でゆっくりとおろしていけば、

大丈夫そうです( *´艸｀)

１辺だけ、腐食がマシな部分は　グラインダーで切断します！

ブチンと根元から切り離されました(‘ω’)

これ以上ほかの構造物を気づ付けることは、避けたかった

のですが、なんとか無事に撤去できてよかった(; ･`д･´)

とりあえず、切断箇所はカラーコーンを置いて退散(; ･`д･´)

台風が通り過ぎてから後日掘削して確認します(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

梅雨もあけ、いつのまにやら台風シーズンに突入している

わけですが、

倒れないとわからない、、倒れてわかる、腐食によるポールの

倒壊が起こってしまいました(; ･`д･´)

今回の依頼は、兵庫県の猪名川町よりいただきまして、

山沿いの住宅地の戸建てのお客様です(‘ω’)ノ

写真を見てわかるように、引込柱が大きく傾き、

車道に架空電線を垂らしながら、車の通行を妨げているので、

どうにかしてほしいということです((+_+))

引込は３８sqで２０ｍ程あるので、まあまあ張力がかかって

います(; ･`д･´)

背の高いトラックなどが通行した場合架空電線と接触する

おそれがあるので、　引込柱を起こして、反対側に

ロープなどで控えをとることにします(; ･`д･´)

根元は２次側電線管が地中へ埋まってます(; ･`д･´)

根元を掘削してみると、、腐食部分が出てきましたね(; ･`д･´)

このポールは肉厚もあり、径も太く、しっかりしている

ﾀｲﾌﾟではありますが、

おそらく犬のオシッコがかかっているのか、ぱっくりと

傷口のように開いてしまっています(; ･`д･´)

根元に杭をうちます(‘ω’)

ロープで２方向に引っ張って起こします(; ･`д･´)

２方向プラス、架空電線で、３方向でひっぱっているので

台風がきても倒れることはありません(; ･`д･´)

根元のコンクリートを割って、もう一本杭をうち、、

エルアングルや杭とポールを自在バンドで巻きます(‘ω’)

これだけ補強しておけば大丈夫です(‘ω’)ノ

↓引込柱取替作業の様子

倒壊引込柱、取替復旧①！

倒壊引込柱、取替復旧②！

倒壊引込柱、取替復旧③！

倒壊引込柱、取替復旧④！ | 株式会社浦口電機

はい、みなさまこんにちは( ﾟДﾟ)！

中継ポール根元腐食により倒壊！

突然腐食により、根元から折れて倒れている弊社の倉庫横

中継ポールですが、

学校のLED化工事で多忙な日々ですが、

うちの社長が、いつの間にか、折れているポールを

仮に起こしてくれていました(; ･`д･´)

エルアングルなどで、仮に補強し

とりあえずロープで控えをとっていました(‘ω’)ノ

そして、その数日後、、、

いつの間にか、また社長が

スッキリポールを建ててくれていました(; ･`д･´)

５００角の照明柱基礎を入れて、建柱されて

いました(‘ω’)ノ

本来引込盤を取付するので、長穴が２カ所空いていますが、

目隠しカバーがあるようで、

取付したら、中継ポールや他の用途でも使えるということ

ですね(‘ω’)ノ

このスッキリポールは、その昔他の現場でキャンセルを

食らってずっと数年残り続けていたものなので、

今回とりあえず使うことができて良かった( ;∀;)ｗ

そして、また数日後、、

照明柱の穴に砂、セメントが詰められて

差筋までされていました(*’ω’*)

あとは、古い中継ポールから新しいスッキリポールに

架空線を移設するだけですが、

お盆を過ぎて、涼しくなったらといった感じですかね、、(; ･`д･´)

はい、みなさまこんにちは( ﾟДﾟ)！

三田市内の電柱に取付てある防犯灯の約３分の一から半分は

弊社のほうでメンテナンス作業をさせていただいています。

落雷や故障によるものがほとんどですが、

設置されて、もう６年から７年目に入っているので

環境条件が悪くて１０年も保たない器具もあります(‘ω’)

今回は、連続２箇所が消灯ということで、

たぶん落雷による波及で過電流が流れたのではないかと

推測しながら現場に赴く(‘ω’)

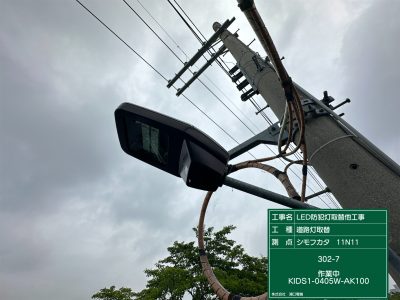

古いLED防犯灯、

蛍光灯や水銀灯と比べると、虫は寄ってきにくいはずではありますが、

しかしながら、蜘蛛は巣を作ったりするので、

多少熱がでる関係で、温かく光のあるほうへ、害虫はきっと

寄ってくるんでしょうね、、(; ･`д･´)

１次側の電圧がきていないだけで、器具は正常というケースも

もちろんありますので、

最初に、電圧がきているかのチェックはします(‘ω’)

電圧はきていましたので、取替作業に入る(‘ω’)

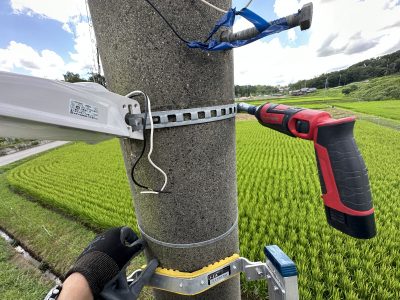

この電柱に固定する為の自在バンドも、ひどく劣化しているもの

は交換します(‘ω’)

新しい防犯灯と比べると、コンパクトになっていることが

目に見てわかりますね(‘ω’)

はい、取付作業完了です(‘ω’)ノ

試験点灯は必ず行わないと、先に述べたように、母線からの

電圧がきていない場合もあるので、

作業は完了して終わった気になっていても消灯したまま

という情けない事態に陥ります(; ･`д･´)

はい、二つ目にかかります(‘ω’)

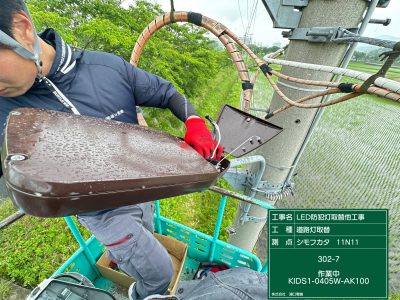

二つ目の器具は、外してもったときに、

中でカラカラと部品が転がる音がしたので、

落雷の過電流が通過して、壊れた可能性が高いです(; ･`д･´)

作業完了、点灯確認(‘ω’)ノ

これから夕立や集中豪雨のシーズンなので、

台風など、自然災害によってもこうした修繕の必要が

でてきます(‘ω’)ノ

はい、みなさまこんにちは( ﾟДﾟ)！

弊社の倉庫横では、法面工事がおこなわれておりますが、

その法面に、事務所から倉庫方面に中継ポールを建てて

架空線で電源を飛ばしております(*’ω’*)

朝、事務所に出勤しようと歩いていたら、、

なんか道横断の架空線が低いなあ、、と感じ、

よく見たら(; ･`д･´)、、

このように、建物側に倒壊していました(; ･`д･´)

パッと見、よくわかりませんが、

この道路横断の架空線が低くなって気づきました(; ･`д･´)

波板屋根にひっかかってとりあえずは止まったようで、

夜の間か早朝に、静かに倒れていたようです(; ･`д･´)

NAポールの根元が腐食により腐って折れてます(; ･`д･´)

根巻コンクリートを巻いているわけでもなく、

草刈りで、ガンガン刃は当たるし、腐食する要素満載、、。

とりあえず、忙しくて、建替えている時間がないので、

ユンボでポールを起こして、折れたポール同士を仮に

繋いで固定(; ･`д･´)

ロープで控えをとって、とりあえずしばらく耐えることに

します(; ･`д･´)
